Atlas Clear - Kohútik FRANKE - Bezplatný návod na obsluhu

Typ produktu	3-v-1 filtračný ventil
Značka	Franke
Model	Atlas Clear
Hlavné funkcie	Teplá voda, studená voda, filtrovaná voda
Ideálny prevádzkový tlak	3 bary (45 PSI / 300 kPa)
Maximálny prevádzkový tlak	5 barov (70 PSI / 500 kPa)
Minimálny prevádzkový tlak	1 bar (14,5 PSI / 100 kPa)
Ideálna teplota vody	60 °C (140 °F)
Maximálna teplota vody	70 °C (158 °F)
Typ filtrácie	Jednorazová filtračná vložka
Frekvencia výmeny vložky	Každých 12 mesiacov
Vnútorný obtokový ventil	Áno, pre uľahčenie výmeny vložky
Materiál hadíc	Pružné hadice odolné voči korózii
Odporúčaná pravidelná kontrola	Skontrolovať tesnosť, koróziu a mechanické poškodenie
Výmena hadíc	Používať výhradne originálne diely, montáž rukou
Použitie	Filtrovaná pitná voda
Údržba	Vonkajšie čistenie jemnou handričkou, žiadne abrazívne prostriedky
Záruka	Pozri priložený návod
Krajina výroby	Švajčiarsko (značka Franke)

Často kladené otázky - Atlas Clear FRANKE

Ako nainštalovať ventil Franke Atlas Clear ?

Inštaláciu musí vykonať odborník. Postupujte podľa pokynov v návode: pripojte hadice na teplú a studenú vodu, potom hadicu na filtrovanú vodu. Uistite sa, že tlak je medzi 1 a 5 bar.

Ako často treba meniť filtračnú vložku ?

Vložku treba vymeniť každých 12 mesiacov, alebo skôr, ak sa prietok výrazne zníži. Postupujte podľa krokov výmeny opísaných v návode: otočte vložku o 1/4 otáčky doľava, vyberte ju, vložte novú otočením doprava.

Čo robiť, ak po inštalácii tečie málo vody ?

Po výmene vložky otvorte ventil a nechajte vodu tiecť 2 minúty, aby sa odstránil vzduch a uhlíkové častice. Voda môže byť na začiatku zakalená, ale rýchlo sa vyčistí.

Aké typy vody môže tento ventil distribuovať ?

Ventil Franke Atlas Clear je model 3 v 1: distribuuje teplú vodu (do 70°C), studenú vodu a filtrovanú vodu cez vložku.

Ako udržiavať ventil Atlas Clear ?

Pravidelne čistite vonkajšok jemnou a neabrazívnou handričkou. Pravidelne kontrolujte hadice, či nedochádza k únikom, korózii alebo poškodeniu. V prípade potreby vymeňte hadice len za originálne diely Franke.

Možno ventil používať bez filtračnej vložky ?

Nie, vložka je potrebná na fungovanie filtrovanej vody. Ak nechcete používať filtráciu, môžete uzavrieť prívod filtrovanej vody, ale ventil je navrhnutý na prevádzku s vložkou.

Aký je odporúčaný tlak vody ?

Ideálny tlak je 3 bary (300 kPa). Minimálny tlak je 1 bar a maximálny 5 barov. Pre optimálnu prevádzku sa odporúča konštantný tlak.

Ako zistiť únik na ventile ?

Skontrolujte spojky a hadice. Ak vidíte kvapkajúcu vodu alebo stopy vlhkosti, dotiahnite spojky rukou (bez náradia). Ak únik pretrváva, vymeňte O-krúžky alebo hadice.

Aké sú príznaky, že vložku treba vymeniť ?

Hlavnými príznakmi sú výrazné zníženie prietoku filtrovanej vody, zlá chuť alebo zápach. Vložku treba meniť aspoň každých 12 mesiacov, aj bez viditeľných príznakov.

Je ventil Franke Atlas Clear kompatibilný so všetkými drezmi ?

Ventil je navrhnutý tak, aby vyhovoval väčšine štandardných drezov. Skontrolujte rozmery upevňovacieho otvoru (zvyčajne 35 mm) a priestor pod drezom pre hadice. V prípade pochybností sa poraďte s inštalatérom.

NÁVOD NA OBSLUHU Atlas Clear FRANKE

Filtráčné kohoutek 3 v 1

Bateria filtrujaca 3-w-1

Filtráčné kohútek 3 v 1

Filtracijska pipa 3 v1

3-u-1 slavina za filtriranje

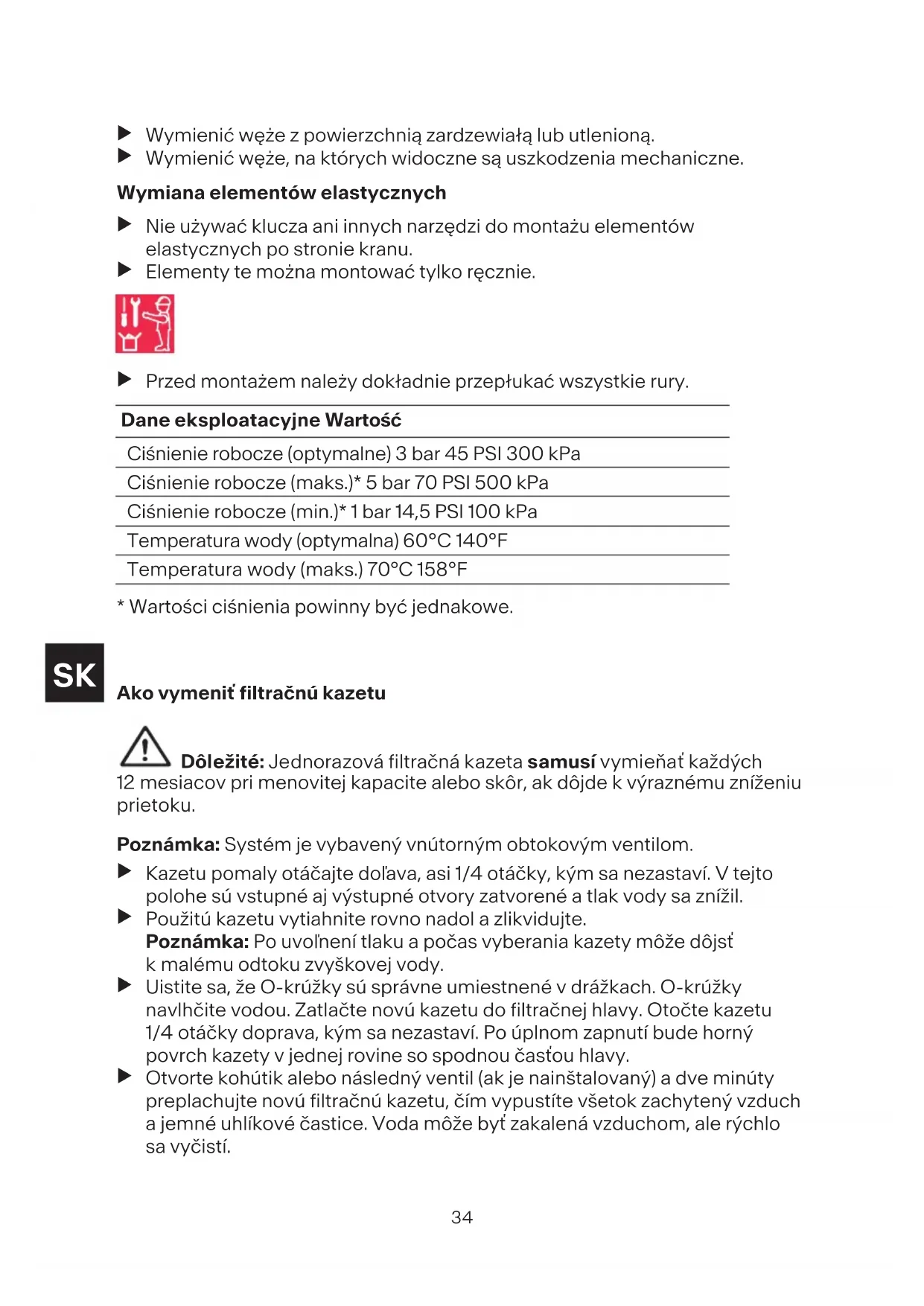

12 mesiacov pri menovitej kapacite alebo skor, ak dojde k vyraznému znizeniuPrietoku.

Poznamka: Systém je vybavený vnútorným obtokovým ventilom.

▶ Kazetu pomaly otáčajte dolava, asi 1/4 otáčky, kým sa nezastaví. V tejto polohe su vstupné aj vystupné olvory zatvorené a tlak vody sa znizil.
Použitú kazetu vytiahnite rovno nadol a zlikvidujte.

Poznamka: Po uvolneni tlaku a poças vyberania kazety moze dojst k malému odtoku zvyškovej vody.

Používajte iba originálne náhradné diely.
Vymente vlhké alebo kvapkajuce hadice.
Vymente hadice s hrdzavym alebo zoxidovanym povrchom.
Vymente hadice, ktoré vykazuju známky mechanického poskodenia.

Vymena hadic

Prevádkové udaje Hodnota

Prevádkové tlak (ideálny) 3 bary 45 PSI 300 kPa

Prevádkové tlak (max.)* 5 barov 70 PSI 500 kPa

Prevádkové tlak (min.)* 1 bar 14,5 PSI 100 kPa

Teplota vody (ideálna) 60 °C 140 °F

Teplota vody (max.) 70 °C 158 °F

• Odporuča sa rovnáky tlak.

Kako zamenjati filtrirni vložek
