Atlas Clear - Rubinetto FRANKE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rubinetto filtrante 3 in 1
Marca	Franke
Modello	Atlas Clear
Funzioni principali	Acqua calda, acqua fredda, acqua filtrata
Pressione di esercizio ideale	3 bar (45 PSI / 300 kPa)
Pressione di esercizio massima	5 bar (70 PSI / 500 kPa)
Pressione di esercizio minima	1 bar (14,5 PSI / 100 kPa)
Temperatura dell'acqua ideale	60 °C (140 °F)
Temperatura dell'acqua massima	70 °C (158 °F)
Tipo di filtrazione	Cartuccia filtrante usa e getta
Frequenza di sostituzione della cartuccia	Ogni 12 mesi
Valvola di bypass interna	Sì, per facilitare la sostituzione della cartuccia
Materiale dei flessibili	Tubi flessibili resistenti alla corrosione
Controllo periodico raccomandato	Verificare la tenuta, la corrosione e i danni meccanici
Sostituzione dei flessibili	Utilizzare esclusivamente ricambi originali, montaggio a mano
Utilizzo	Acqua potabile filtrata
Manutenzione	Pulizia esterna con un panno morbido, niente prodotti abrasivi
Garanzia	Fare riferimento al manuale fornito
Paese di fabbricazione	Svizzera (marca Franke)

Domande frequenti - Atlas Clear FRANKE

Come installare il rubinetto Franke Atlas Clear?

L'installazione deve essere eseguita da un professionista. Seguire le istruzioni del manuale: collegare i flessibili dell'acqua calda e fredda, quindi il flessibile dell'acqua filtrata. Assicurarsi che la pressione sia compresa tra 1 e 5 bar.

Con quale frequenza bisogna cambiare la cartuccia filtrante?

La cartuccia deve essere sostituita ogni 12 mesi, o prima se la portata diminuisce notevolmente. Seguire i passaggi di sostituzione descritti nel manuale: ruotare la cartuccia di 1/4 di giro verso sinistra, rimuoverla, inserire quella nuova ruotando verso destra.

Cosa fare se l'acqua scorre poco dopo l'installazione?

Dopo aver sostituito la cartuccia, aprire il rubinetto e lasciare scorrere l'acqua per 2 minuti per eliminare l'aria e le particelle di carbonio. L'acqua può essere torbida all'inizio, ma si schiarirà rapidamente.

Quali tipi di acqua può erogare questo rubinetto?

Il rubinetto Franke Atlas Clear è un modello 3 in 1: eroga acqua calda (fino a 70°C), acqua fredda e acqua filtrata tramite la cartuccia.

Come mantenere il rubinetto Atlas Clear?

Pulire regolarmente l'esterno con un panno morbido e non abrasivo. Controllare periodicamente i flessibili per individuare perdite, corrosione o danni. Sostituire i flessibili se necessario solo con ricambi originali Franke.

Si può usare il rubinetto senza cartuccia filtrante?

No, la cartuccia è necessaria per il funzionamento dell'acqua filtrata. Se non si desidera utilizzare la filtrazione, è possibile chiudere l'alimentazione dell'acqua filtrata, ma il rubinetto è progettato per funzionare con la cartuccia in posizione.

Qual è la pressione dell'acqua consigliata?

La pressione ideale è di 3 bar (300 kPa). La pressione minima è di 1 bar e la massima di 5 bar. Si consiglia una pressione costante per un funzionamento ottimale.

Come rilevare una perdita sul rubinetto?

Ispezionare i raccordi e i flessibili. Se si vede acqua che gocciola o tracce di umidità, serrare i raccordi a mano (senza attrezzi). Se la perdita persiste, sostituire le guarnizioni O-ring o i flessibili.

Quali sono i segnali che la cartuccia deve essere cambiata?

I principali segnali sono una notevole riduzione della portata dell'acqua filtrata, un cattivo sapore o odore. La cartuccia deve essere cambiata almeno ogni 12 mesi, anche senza segni evidenti.

Il rubinetto Franke Atlas Clear è compatibile con tutti i lavelli?

Il rubinetto è progettato per adattarsi alla maggior parte dei lavelli standard. Verificare le dimensioni del foro di fissaggio (generalmente 35 mm) e lo spazio sotto il lavello per i flessibili. In caso di dubbio, consultare un installatore.

MANUALE UTENTE Atlas Clear FRANKE

IT Manuale per l'installazione e il servizio di assistenza

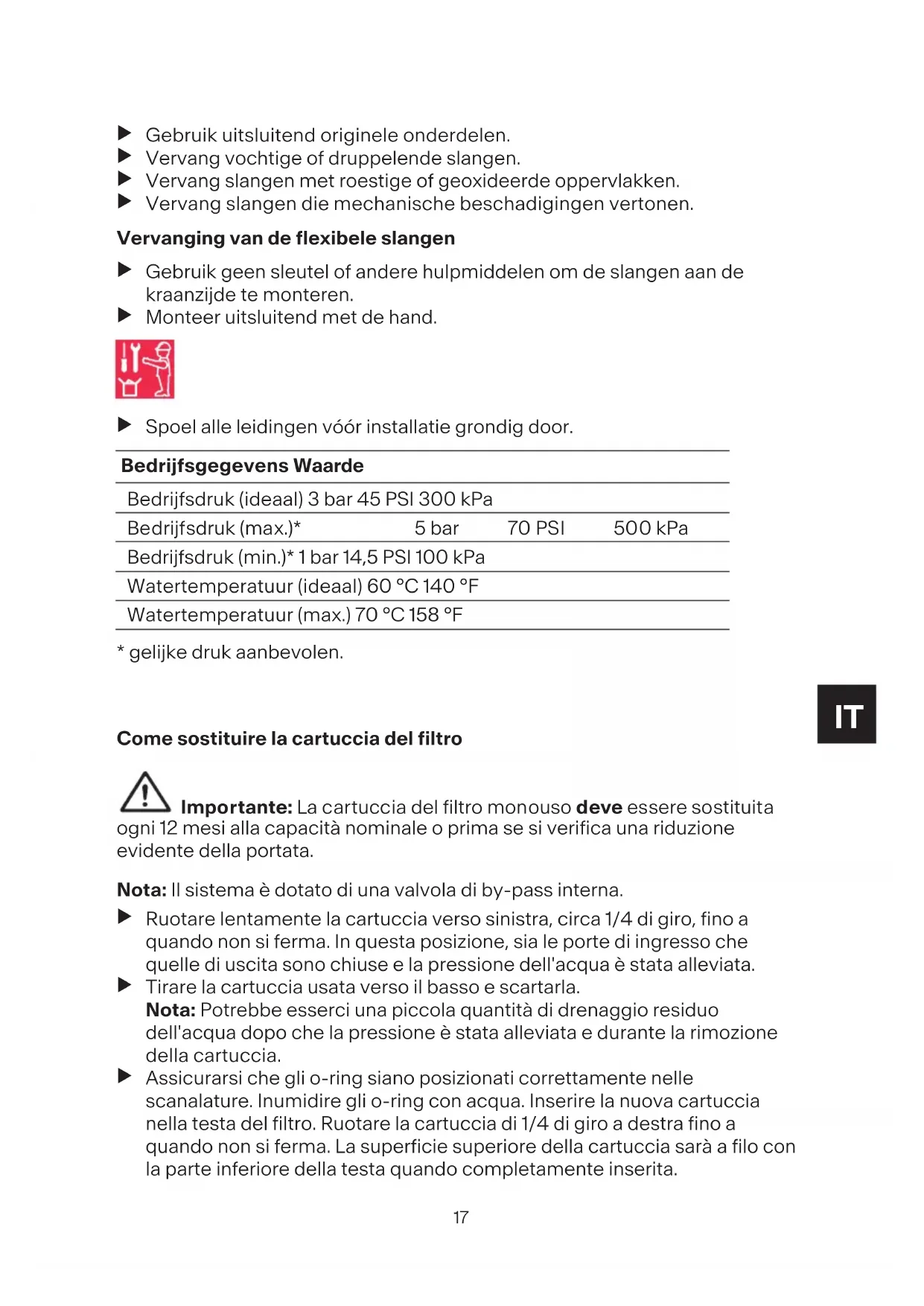

Come sostituire la cartuccia del filtrro

Importante: La cartuccia del filtrono monuso delve essere sostituita

ogni 12 mesi alla capacité o prima se si verifica una riduzione evidente della portata.

Nota: Ilsystema èdotato diuna valvola di by-pass interna.

▶ Ruotare lentamente la cartuccia verso sinistra, circa 1/4 di giro, fino a quando non si ferma. In esta posizione, sia le porte di ingressso che quella di uscita sono chiuse e la pressione dell'acqua è stata alleviata.
Tirare la cartuccia usata verso il basso e scartarla.

Nota: Potrebbe esserci una piccola quantità di drenaggio residuo dell'acqua dopo che la pressione è stata alleviata e durante la rimozione della cartuccia.

Assicurarsi che gli o-ring siano posizionati correttamente nelle scanalature. Inumidire gli o-ring con acqua. Inserire la nuova cartuccia nella testa del filtrro. Ruotare la cartuccia di 1/4 di giro a destra fino a quando non si ferma. La superficie superiore della cartuccia sarea a filo con la parte inferiore della testa quando completenesse insertita.

Aprière il rubinetto o la valvola a vale (se installata) e sciacquare la nuova cartuccia del filtro per due minuti, espellendo eventuale aria intrappolata e particelle di carbonio. L'acqua cui do divertare turbida con l'aria ma si schiarirà rapidamente.

Controllperiodici

Controllare periodicamente il collegamento e i tubi flessibili della doccia relativamente ai seguenti punti:

• tenuta d'acqua,
  -corrosione,
  -danni meccanici.

Utilizzare solo parti di ricambio originali.
Sostituire i tubi flessibili umidi o gocciolanti.
Sostituire i tubi flessibili con superfici arrugginite o ossidate.
Sostituire i tubi flessibili che mostrano segni di danni meccanici.

Sostituzione dei flessibili

Non utilizzato una chiave o altri oggetti per montare i flessibili sul lato del rubinetto.
Montarli solo manualmente.

Sciacquare accuramente tutti i tubi prima dell'installazione.

Dati di funzionamento Valore

Pressione operativa (ideale) 3 bar 45 PSI 300 kPa

Pressione operativa (max.)* 5 bar 70 PSI 500 kPa

Pressione operativa (min.)* 1 bar 14,5 PSI 100 kPa

Temperatura dell'acqua 60 °C 140 °F (ideale)

Temperatura dell'acqua (max.) 70 °C 158 °F

• Si consiglia una pressione uniforme.
