NÁVOD NA OBSLUHU HMB66001X HOOVER

1. Bezpečnostné pokyny 59
2. Inštalácia....61
3. Prvé použitie digestora....64
4. Riešenie problémov 65
5. Údržba a čistenie .... 65
6. Ochrana životného prostredia 70

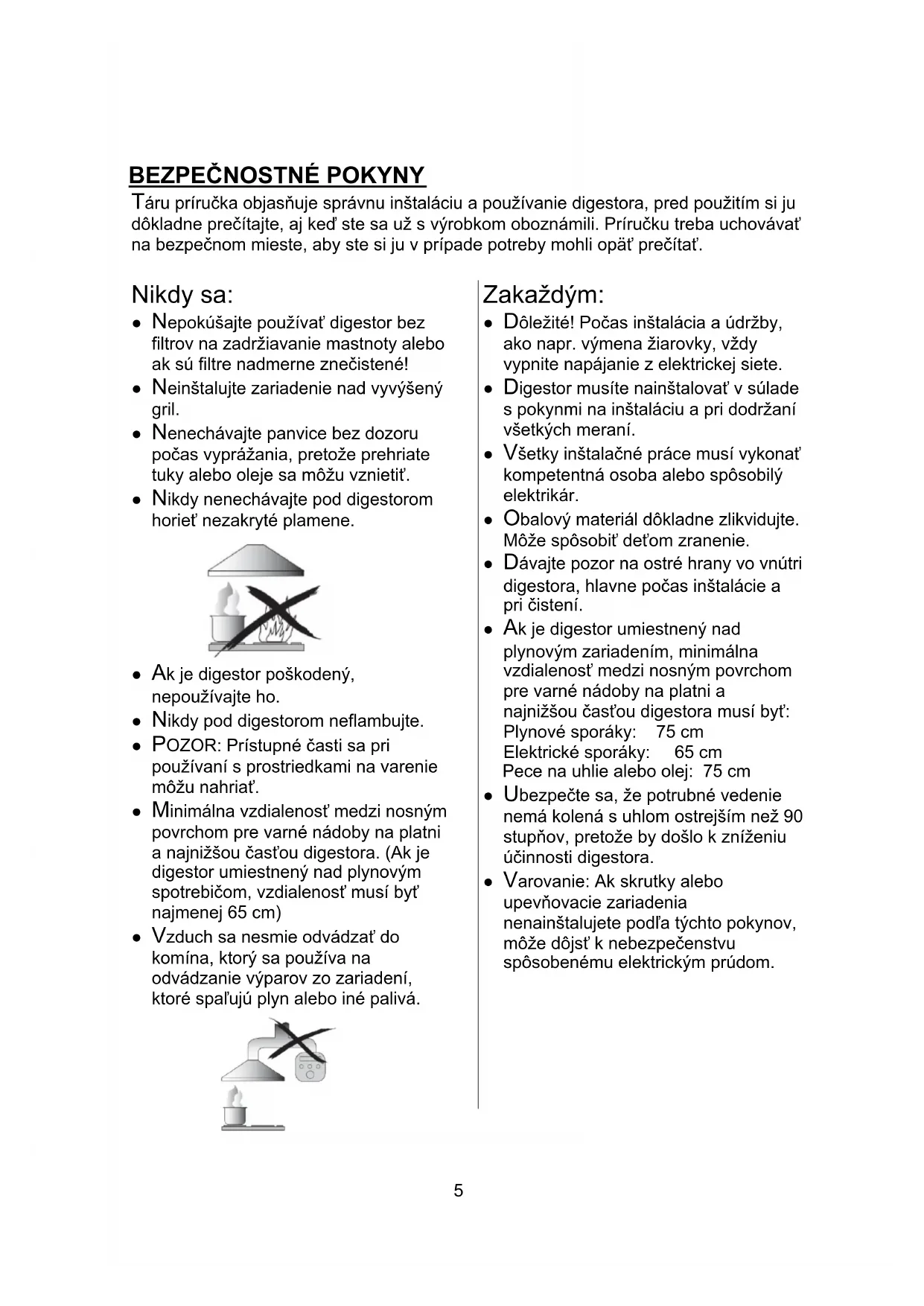

BEZPEČNOSTNÉ POKYNY

Táru príručka objasňuje správnu inštaláciu a používanie digestora, pred použitím si ju dôkladne prečítajte, aj keď ste sa už s výrobkom oboznámili. Príručku treba uchovávať na bezpečnom mieste, aby ste si ju v prípade potreby mohli opät’ prečítať.

Nikdy sa:

• Nepokúšajte používať digestor bez filtrov na zadržiavanie mastnoty alebo ak sú filtre nadmerne znečistené!
• Neinštalujte zariadenie nad vyvýšený gril.
• Nenechávajte panvice bez dozoru počas vyprážania, pretože prehriate tuky alebo oleje sa môžu vznietit'.
• Nikdy nenechávajte pod digestorom horiet' nezakryté plamene.

• Ak je digestor poškodený, nepoužívajte ho.
• Nikdy pod digestorom neflambujte.
• POZOR: Prístupné časti sa pri používaní s prostriedkami na varenie môžu nahriat'.
• Minimálna vzdialenost' medzi nosným povrchom pre varné nádoby na platni a najnižšou časťou digestora. (Ak je digestor umiestnený nad plynovým spotrebičom, vzdialenost' musí byt' najmenej 65 cm)
• Vzduch sa nesmie odvádzat' do komína, ktorý sa používa na odvádzanie výparov zo zariadení, ktoré spaľujú plyn alebo iné palivá.

• Dôležité! Počas inštalácia a údržby, ako napr. výmena žiarovky, vždy vypnite napájanie z elektrickej siete.
• Digestor musíte nainštalovať v súlade s pokynmi na inštaláciu a pri dodržaní všetkých meraní.
• Všetky inštalačné práce musí vykonat' kompetentná osoba alebo spôsobilý elektrikár.
• Obalový materiál dôkladne zlikvidujte. Môže spôsobit' det'om zranenie.
• Dávajte pozor na ostré hrany vo vnútri digestora, hlavne počas inštalácie a pri čistení.
• Ak je digestor umiestnený nad plynovým zariadením, minimálna vzdialenost' medzi nosným povrchom pre varné nádoby na platni a najnižšou čast'ou digestora musí byt': Plynové sporáky: 75 cm Elektrické sporáky: 65 cm Pece na uhlie alebo olej: 75 cm
• Ubezpečte sa, že potrubné vedenie nemá kolená s uhlo m ostrejším než 90 stupňov, pretože by došlo k zníženiu účinnosti digestora.
• Varovanie: Ak skrutky alebo upevňovacie zariadenia nenainštalujete podľa týchto pokynov, môže dôjst’ k nebezpečenstvu spôsobenému elektrickým prúdom.

Zakaždým:

• Zakaždým prii varení na plynovom sporáku zakryte hrnce a panvice vekom.
• V režime odsávanie dochádza k odsávaniu vzduchu z miestnosti digestorom. Ubezpečte sa, že sú dodržané správne opatrenia na vetranie. Digestor odvádza z miestnosti pachy, ale nie paru.
• Počas používania digestora súčasne so zariadeniami, ktoré spaľujú plyn alebo iné palivá, treba mať dostatočné vetranie miestnosti.
• Digestor je určený len na používanie v domácnosti.

• Ak došlo k poškodeniu napájacieho kábla, musí ho vymení' výrobca, jeho servisný zástupca alebo podobne spôsobilá osoba, aby nedošlo k nebezpečenstvu.
• Toto zariadenie môžu používať deti staršie než 8 rokov a osoby so zníženými telesnými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúseností a znalostí, len ak sú pod dozorom alebo dostali pokyny o používaní zariadenia bezpečným spôsobom a ak rozumejú nebezpečenstvám s ním súvisiace. Deti sa nesmú hrat’ s prístrojom. Čistenie a užívatel’skú údržbu nesmú vykonávať deti bez dozoru.

- Varovanie: Predtým, ako sa dostanete ku koncovkám, musia byť všetky napájacie obvody odpojené.

Zakaždým:

• Pozor: Prístroj a prístupné časti sa môžu počas prevádzky nahriat'. Dajte si pozor, aby ste sa nedotkli vyhrievacích článkov. Deti mladšie než 8 rokov by sa pri prístroji nemali zdržiavat' vôbec, ak nie sú pod neustálym dohl'adom.
• Počas používania digestora súčasne so zariadeniami, ktoré spaľujú plyn alebo iné palivá, treba mať dostatočné vetranie miestnosti.
• Ak sa čistenie nevykonáva v súlade s pokynmi, existuje riziko požiaru.
• Musíte dodržiavat' predpisy o odvádzaní vzduchu.
• Prístroj čistite pravidelne spôsobom opísaným v kapitole ÚDRŽBA.
• Z bezpečnostných dôvodov výlučne používajte tú istú veľkosť upevňovacej alebo montážnej skrutky, ktorá sa odporúča v tomto návode na používanie.
• Podrobnosti o spôsobe a častosti čistenia si prečítajte v časti o údržbe a čistení v tomto návode na používanie.
• Čistenie a používatel'skú údržbu nesmú vykonávať deti bez dozoru.
• Ked' sa súčasne používa digestor a iné zariadenia napájané iným zdrojom energie než elektrina, negativny tlak v miestnosti nesmie presiahnuť 4 Pa (4 x 10 – 5 barov).

INŠTALÁCIA (EXTERNÉ VETRANIE)

Ak máte spravený vývod vonku, digestor môžete pripojit' ako je zobrazené na obrázku dole s pomocou odsávacieho potrubia (smalt, hliník, ohybná rúra alebo nehorl'avý materiál s vnútorným priemerom 150/120mm)

1. Prístroj pred inštaláciou vypnite a odpojte od siete.

1. Digestor treba na dosiahnutie najlepšieho účinku umiestnit' 65\~75cm nad varnú dosku.

65cm 75cm

Pic1

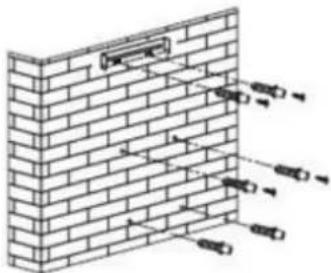

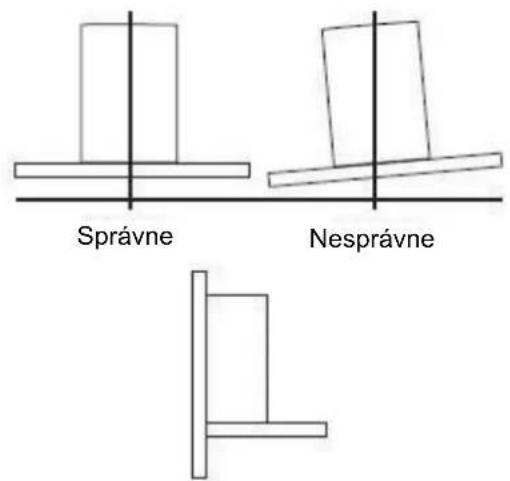

1. Háčik nainštalujte na vhodné miesto po stanovení výšky inštalácie a postarajte sa o to, aby bol v rovine. Pevná poloha vnútorného držiaka komína je v komíne. Pozri obr. 2.

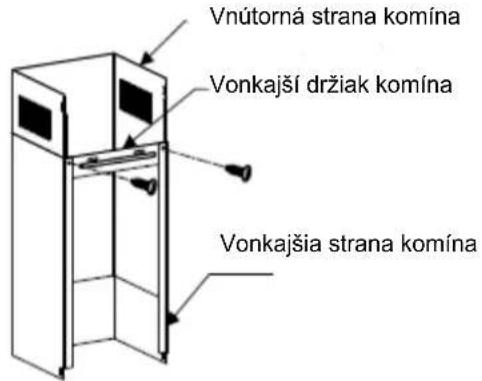

1. Upevnite vonkajší držiak komína na vonkajšej strane komína a ubezpečte sa, či sa v ňom môže výška vnútorného komína vol'ne nastavovat', ako aj upevnit' expanzné potrubie. Potom na digestor nainštalujte expanzné potrubie a komín. Pozri obr. 3/obr. 4.

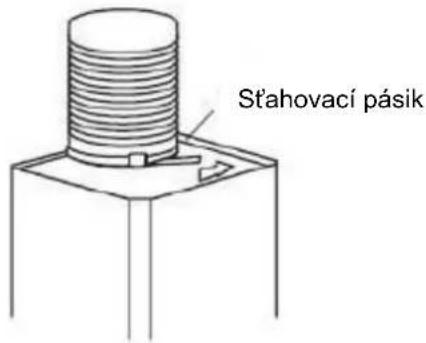

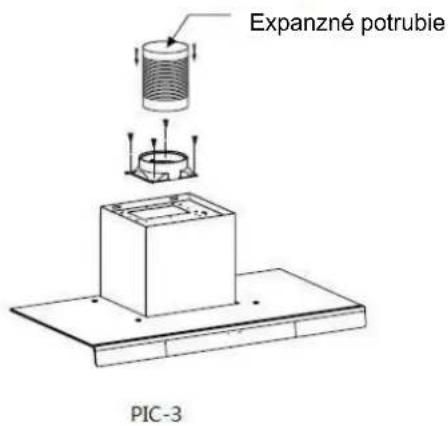

Expanzné potrubie PIC-3

Vnútorná strana komína Vonkajší držiak komína Vonkajšia strana komína

PIC-4

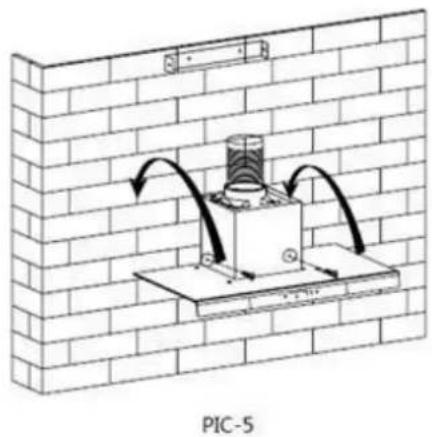

1. Zaveste digestor na háčik. Pozri obr. 5.

1. Prispôsobte výšku vnútornej strany komína k polohe vnútorného držiaka komína a upevnite ho naň pomocou skrutky, po nastavení polohy upevnite korpus bezpečnostnou skrutkou. Pozri obr. 6.

Poznámka: Dva bezpečnostné otvory s priemerom 6mm sú umiestnené na zadnej strane krytu. Vložte expanzné potrubie do otvoru v stene. Pripevnite expanzné potrubie st'ahovacím pásikom (1) k otvoru na stene v prípade, že ide o potrubie z hliníkovej fólie.

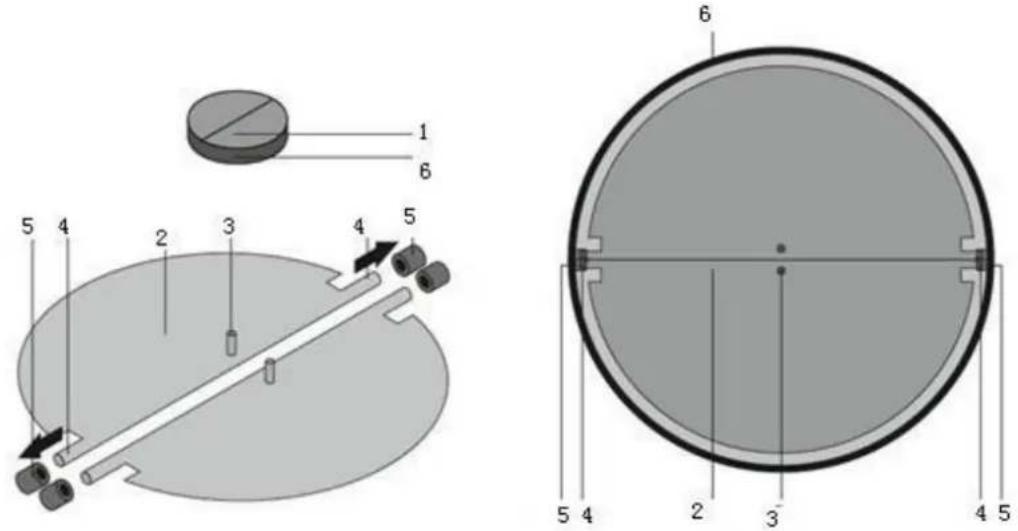

Ak nemá digestor namontovanú klapku 1, mali by ste k nemu primontovať obe polovice klapky.

Na montáž klapky 1, by ste mali:

• nainštalovat' dve polovice klapky 2 do korpusu 6,
• kolík 3 by mal smerovat' nahor,
• os 4 by mala byť vložená do otvorov 5 na korpuse,
• všetky úkony zopakujte aj v prípade 2. polovice klapky.

Aby bolo odsávanie optimálne, je potrebné prísne dodržiavať nasledujúce pravidlá:

• Dbajte na to, aby bolo odsávacie potrubie krátke a narovnané.
• Nezmenšujte veľkost' odsávacieho potrubia, ani ho nezužujte.
• Pri používaní odsávacieho potrubia ho vždy napnite, aby sa zminimalizovala strata tlaku.
• V prípade, že tieto základné pokyny nedodržíte, bude to viest' k zníženiu funkcie a nárastu úrovne hluku digestora.

- Všetky inštalačné práce musí vykonat' spôsobilý elektrikár alebo kompetentná osoba.

- Vedenie digestora nepripájajte k nijakému existujúcemu ventilačnému systému, ktoré používa ktorékol'vek iné zariadenie, ako napríklad potrubie ohrievača, plynové potrubie či potrubie sušiča.

- Skontrolujte, či expanzné potrubie, ktoré bolo na inštaláciu vybrané, spíňa príslušné normy a či spomaľuje horenie.

VAROVANIE:

Z bezpečnostných dôvodov výlučne používajte tú istú veľkost' upevňovacej alebo montážnej skrutky, ktorá sa odporúča v tomto návode na používanie.
Ak skrutky alebo upevňovacie zariadenie nenainštalujete podľa týchto pokynov, môže dôjst’ k riziku zásahu elektrickým prúdom.

Prvé použitie digestora

1. Zapnite prístroj, trikrát zapípa alarm. Tento zvuk znamená, že je prístroj zapnutý.
2. Stlačte spodné tlačidlo, indikačné svetlo č. 1 sa rozsvieti, alarm jedenkrát zapípa a motor sa spustí pri nízkej rýchlosti. Znova ho stlačte a motor sa zastaví.
3. Stlačte spodné tlačidlo, indikačné svetlo č. 2 sa rozsvieti, alarm jedenkrát zapípa a motor sa spustí pri strednej rýchlosti. Znova ho stlačte a motor sa zastaví.
4. Stlačte horné tlačidlo, indikačné svetlo č. 3 sa rozsvieti, alarm jedenkrát zapípa a motor sa spustí pri vysokej rýchlosti. Znova ho stlačte a motor sa zastaví
5. Stlačte tlačidlo osvetlenia, indikačné svetlo 4 sa rozsvieti a zapnú sa obe svietidlá. Znova ho stlačte a svietidlá sa vypnú, s každým d'alším stlačením alarm jedenkrát zapípa.

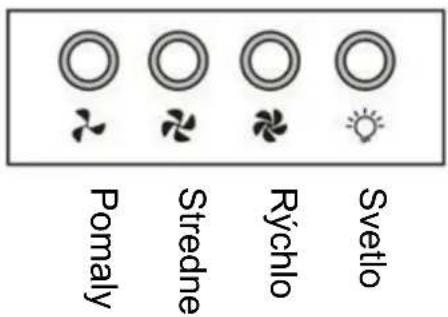

Pomaly Stredne Rýchlo Svetlo

RIEŠENIE PROBLÉMOV

Porucha	Možná príčina	Riešenie
Svetlo svieti, ale nefunguje motor	Vypínač ventilátora sa vypne	Zvol'te polohu vypínača ventilátora.
	Vypínač ventilátora nefunguje	Obrát'te sa na servisné stredisko.
	Motor nefunguje	Obrát'te sa na servisné stredisko.
Osvetlenie nefunguje, motor nefunguje	Domové poistky sú vyhodené	Zapnite/Vymeňte poistky.
	Siet'ový kábel je uvol'nený alebo odpojený	Znovu pripojte kábel do elektrickej zásuvky. Zapnite elektrickú zásuvku.
Únik oleja	Jednocestný ventil a prívod ventilácie vzduchu nie sú správne utesnené.	Dajte jednocestný ventil dolu a utesnite ho tmelom.
	Únik zo spoja v tvare U s krytom	Dajte dolu spoj v tvare U a utesnite ho.
Svetlá nefungujú.	Poškodené/chybné žiarovky	Vymeňte žiarovky podl'a tohto postupu.
Nedostatočné nasávanie.	Vzdialenost' medzi digestorom a plynovou varnou doskou je príliš veľká	Nastavte digestor do správnej vzdialenosti.
Digestor sa nakláňa	Upevňovacia skrutka nie je dostatočne pritiahnutá	Pritiahnite závesnú skrutku a narovnajte ju.

POZNÁMKA:

Akékol'vek elektrické opravy tohto zariadenia musia spíňat' miestne, národné a federálne zákony. Ak máte pred takýmto úkonom nejaké pochybnosti, obrát'te servisné stredisko. Pri otváraní zariadenia ho vždy vypnite zo zdroja napájania.

ÚDRŽBA A ČISTENIE

Pozor:

- Vonkajšie povrchy sú náchylné k poškriabaniu a odreniu, preto postupujte podľa pokynov na čistenie, aby bol výsledok čo možno najlepší a aby nedošlo k poškodeniu.

Čistenie a údržbu treba vykonávať vtedy, keď je zariadenie studené, toto platí zvlášť pri čistení. Nenechávajte na povrchu zásadité ani kyslé látky (citrónovú šťavu, ocot atd’.).

NEHRDZAVEJÚCA OCEL'

Nehrdzavejúca ocel' sa musí pravidelne čistit' (napr. raz za týždeň), aby sa zabezpečila dlhá životnosť. Vysušte ju čistou mäkkou utierkou. Je potrebné používať špeciálny čistiaci prostriedok na nehrdzavejúcu ocel'.

POZNÁMKA:

Nehrdzavejúcu ocel' utierajte pozdíž štruktúry, aby sa predišlo nepekným križujúcim škrabancom.

POVRCH OVLÁDACIEHO PANELA

Vstavaný ovládací panel sa môže čistit' pomocou teplej mydlovej vody. Pred čistením skontrolujte, či je utierka čistá a dobre vyžmýkaná. Na odstránenie akejkol'vek vlhkosti ponechanej po čistení používajte suchú mäkkú utierku.

Dôležité

Používajte neutrálne čistiace prostriedky a vyhnite sa agresívnym čistiacim chemikáliám, silným domácim čistiacim prostriedkom alebo produktom s obsahom abrazívnych látok, pretože by to mohlo mať vplyv na vzhľad zariadenia a potenciálne odstránit’ tlačenú predlohu na ovládacom paneli, čo by viedlo k strate platnosti záruky od výrobcu.

Mriežkový filter proti mastnote

Mriežkové filtre sa dajú čistiť ručne alebo v umývačke riadu. Po čistení pred vložením spät’ do digestora skontrolujte, či sú filtre úplne suché.

- Ručné čistenie: Namočte ich na 3 minúty do vody s čistiacim prostriedkom rozpúšťajúcim mastnotu, potom ho jemne vykefujte mäkkou kefkou. Nevyvíjajte príliš silný tlak, aby ste ich nepoškodili. (Nechajte ich voľne vysušit’ mimo priameho slnečného svetla)

- Čistenie v umývačke: Skontrolujte, či je poloha filtrov taká, aby nebránila vo funkcii rozprašovacieho ramena. Čistenie filtrov v umývačke môže časom viest' k zmene farby vnútornej hliníkovej mriežky, aj keď to nebude mať nijaký vplyv na ich funkciu.

Filtre by sa mali umývať oddelene od riadov a kuchynských potrieb. Odporúča sa nepoužívať leštidlo.

INŠTALÁCIA MRIEŽKOVÉHO FILTRA PROTI MASTNOTE

• Ak chcete nainštalovať filtre, postupujte podľa nasledujúcich štyroch krokov:
• Nasmerujte filtre do výrezov na zadnej strane digestora.
• Zatlačte tlačidlo na rukoväti filtra.
• Ked' filter zapadne do správnej polohy, rukovät' uvoľnite.
• Zopakujte pri všetkých filtroch.

UHLÍKOVÝ FILTER-kupuje sa osobitne

Filter s aktívnym uhlím sa dá používať na zachytávanie pachov. Bežne treba filter s aktívnym uhlíkom meniť každé tri až každých šesť mesiacov, v závislosti od intenzity využívania odsávača. Postup inštalácie filtra s aktívnym uhlíkom je opísaný nižšie.

1. Po odpojení panela na prístup k motoru uvidíte motor.

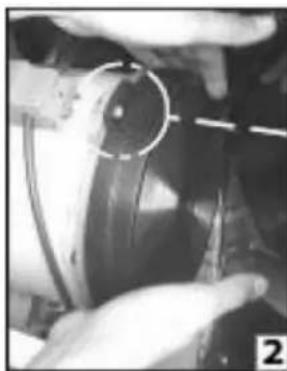

1. Zaveste uhlíkový filter na kolíky, ktoré sa nachádzajú na konci motora.

※Zopakujte tento postup aj s druhým uhlíkovým filtrom. Uhlíkový filter musíte umiestnit' na jeden koniec motora.

※Dajte spät' panel na prístup k motoru a celkom utiahnite skrutky, ktoré ste predtým vybrali.

※Pripojte spät' ku korpusu digestora dolnú aj hornú komínovú čast'.

POZNÁMKA:

- Presvedčte sa, že je filter bezpečne zaistený. Ináč by sa mohol uvoľnit’ a spôsobit’ poškodenie.

✿ Žiarovku musí vymenit' výrobca, jeho servisný zamestnanec alebo podobne kvalifikovaná osoba.
* Pred akýmkol'vek úkonom vždy vypnite napájanie zariadenia. Pri manipulácii so žiarovkou sa pred akýmkol'vek priamym kontaktom s rukou uistite, že žiarovka úplne vychladla.
✿ Pri manipulácii so žiarovkou ju držte utierkou alebo rukavicou, aby neprišla do kontaktu s potom, pretože by to mohlo znížit’ životnosť žiarovky.

Výmena žiarovky za LED žiarovku

1. Jednotku vypnite a vytiahnite zástrčku.
2. Pred výmenou žiarovky počkajte, kým vychladne.

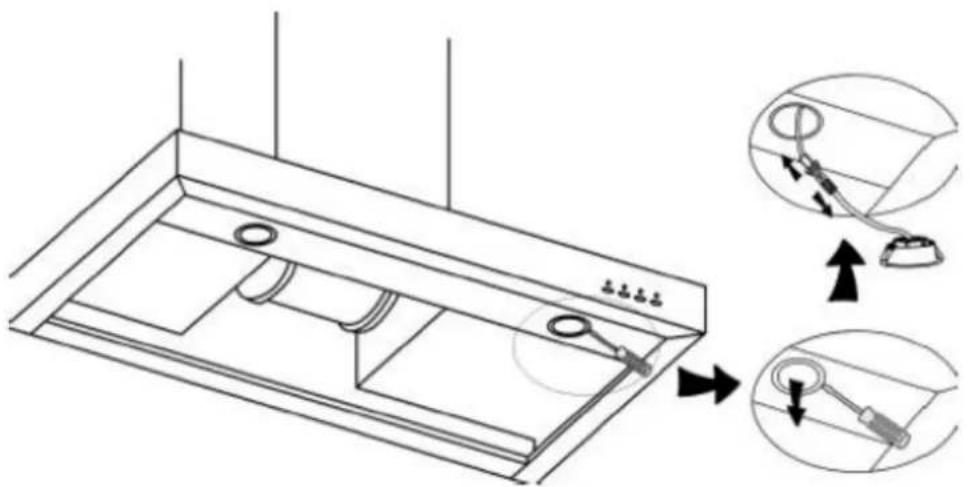

3. Dajte dolu ochranný filter a pomocou skrutkovača odpojte rám podľa nižšie uvedeného obrázka
4. Vymeňte za ten istý typ žiarovky (max. 2 W LED).

Poznámka: Výmenu svetla môže vykonať jedine spôsobilý servisný personál.

• ILCOS D kód tohto svietidla je: DBR-2/65-H-64
- LED moduly - okrúhle svietidlá
- Max. príkon: 2 W
– Rozsah napätia: AC 220 – 240V

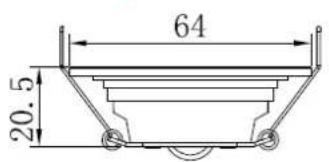

- Rozmery:

64 20.5

Pri manipulácii so žiarovkou ju držte utierkou alebo rukavicou, aby neprišla do kontaktu s potom, pretože by to mohlo znížit' životnosť žiarovky.

OCHRANA ŽIVOTNÉHO PROSTREDIA:

Tento výrobok je označený symbolom o selektívnom triedení odpadu z elektrických zariadení. To znamená, že tento výrobok sa nesmie likvidovat' spolu s domácim odpadom, ale sa musí odovzdat' v stredisku na zber separovaného odpadu v súlade so smernicou 2012/19/ES. Potom sa recykluje alebo rozoberie s ciel'om minimalizovať dopady na životné prostredie, pretože elektrické a elektronické výrobky sú potenciálne nebezpečné pre životné prostredie a l'udské zdravie vzhľadom na nebezpečné látky v nich prítomné. Ak potrebujete viac informácií, obrát'te sa na miestne alebo regionálne orgány.

POZNÁMKA:

Nižšie je uvedené, ako znížit' celkový dopad na životné prostredie (napr. používanie energií) pri procese varenia).

(1) Digestor nainštalujte na vhodnom mieste, kde je dostatočné vetranie.
(2) Digestor pravidelne čistite, aby sa neupchal vzduchovod.
(3) Po skončení varenia vypnite svetlo na digestore.
(4) Po skončení varenia vypnite digestor.

Informácie o demontáži

Spotrebič nedemontujte ináč ako spôsobom uvedeným v tomto návode na obsluhu. Spotrebič môže demontovať aj používatel'. Spotrebič po skončení životnosti nesmiete likvidovať spolu s domácim odpadom. Rady na recykláciu vám poskytne miestny úrad alebo zberný dvor.
