GEBRUIKSAANWIJZING HMB66001X HOOVER

- Modules LED - ampoule ronde

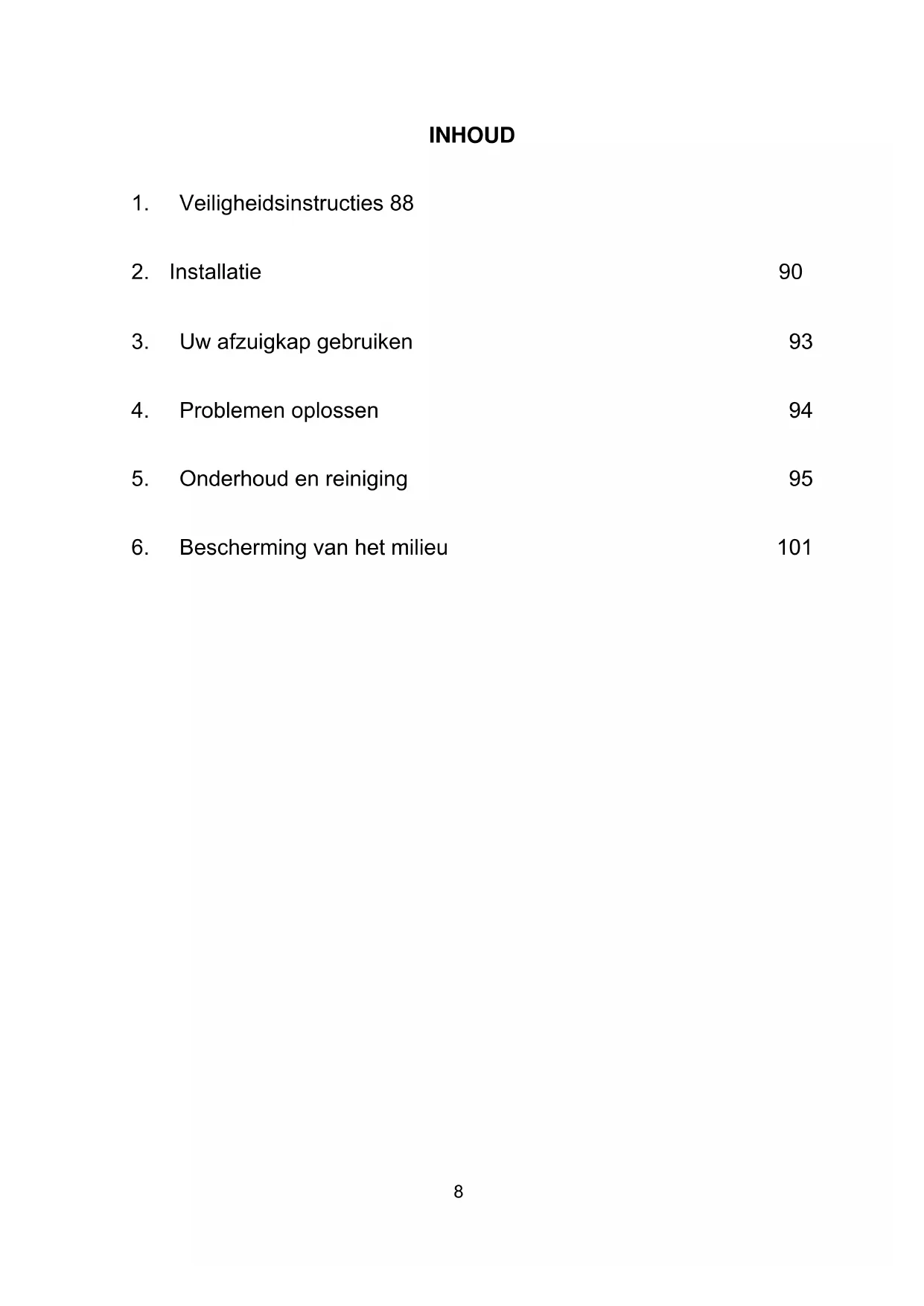

1. Veiligheidsinstructies 88
2. Installatie 90
3. Uw afzuigkap gebruiken 93
4. Problemen oplossen 94
5. Onderhoud en reiniging 95
6. Bescherming van het milieu 101

VEILIGHEIDSINSTRUCTIES

Deze handleiding geeft uitleg hoe u uw afzuigkap op de juiste wijze installeert en gebruikt. Lees de instructies aandachtig voordat u hetapparaat gebruikt, zelfs als u met dit product vertrouwd bent. Bewaar de handleiding op een veilige plaats zodat u deze later kunt raadplegen.

Het volgende mag u nooit doen:

• Probeer niet om de afzuigkap zonder de vetfilters te gebruiken, of als de filters bijzonder vettig zijn!
• Niet boven een fornuis installeren met een grill op hoog niveau.
• Laat geen frituurpannen onbeheerd tijdens gebruik; oververhit vet en olie zou vlam kunnen vatten.
• Voorkom open vuur onder de afzuigkap.

• Probeer niet om de afzuigkap toch te gebruiken als deze beschadigd is.
• Niet flamberen onder de afzuigkap.
• VOORZICHTIG: Bij gebruik van kooktoestellen kunnen toegankelijke delen heet worden.
• Houd de minimum afstand tussen het steunoppervlak voor kookgerei op het fornuis en de onderkant van de afzuigkap aan. (Wanneer de afzuigkap boven een gasformuis is aangebracht, moet deze afstand ten minste 65 cm bedragen)
• De lucht mag niet worden afgevoerd via een kanaal dat wordt gebruikt voor uitlaatgassen van toestellen die gas of andere brandstoffen verbranden.

Het volgende moet u altijd doen:

• Belangrijk! Schakel de netvoeding altijd uit tijdens installatie of onderhoud, bijvoorbeeld wanneer u een lampje moet vervangen.
• De afzuigkap moet worden geïnstalleerd in overeenstemming met de installatie-instructies en alle maten moeten worden aangehouden.
• Alle installatiewerkzaamheden moeten door een vakbekwame persoon of gekwalificeerde elektricien worden uitgevoerd.
• Voer de verpakking op de juiste manier af. Deze kan bij kinderen verwondingen veroorzaken.
• Let op voor scherpe randen binnenin in de afzuigkap, vooral tijdens het installeren en het schoonmaken.
• Wanneer de afzuigkap zich boven een gastoestel bevindt, moet de minimale afstand tussen het steunoppervlak voor kookgerei op het fornuis en de onderkant van de afzuigkap als volgt zijn:
  Gasfornuizen: 75 cm
  Elektrische fornuizen: 65 cm Fornuizen op kolen of olie: 75 cm
• Zorg ervoor dat de bochten in de buizen maximaal 90 graden zijn, omdat de afzuigkap anders minder efficiënt is.
• Waarschuwing: Wanneer de schroeven of de bevestiging niet volgens deze instructies zijn aangebracht, kan dit elektrische gevaren met zich meebrengen

Het volgende moet u altijd doen:

• Doe altijd het deksel op de potten en pannen wanneer u op een gasfornuis kookt.
• Wanneer het apparaat in de afzuigstand staat, wordt de lucht in de kamer door de afzuigkap weggezogen. Zorg ervoor dat de juiste ventilatiemaatregelen worden nageleefd. De afzuigkap verwijdert geuren uit de kamer, maar geen stoom.
• Zorg voor voldoende ventilatie van de ruimte wanneer de afzuigkap gelijktijdig wordt gebruikt met toestellen die gas of andere brandstoffen verbranden.
• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik.

• Als het voedingskabel beschadigd is, moet het worden vervangen door de fabrikant, diens vertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan ervaring en kennis, mits deze onder geschikt toezicht staan of instructies hebben gekregen over een veilig gebruik van het apparaat en ze de eventuele gevaren van gebruik begrijpen. Kinderen mogen niet met het apparaat spelen. Het schoonmaken en het onderhoud mag niet door kinderen worden uitgevoerd als er geen toezicht is.

- Waarschuwing: Alle voedingscircuits worden losgekoppeld voordat er toegang wordt verschaft tot de aansluitpunten.

Het volgende moet u altijd doen:

• Voorzichtig: Tijdens gebruik kunnen het apparaat en de toegankelijke delen ervan erg heet worden. Let op wanneer u de verwarmingselementen aanraakt. Kinderen jonger dan 8 jaar moeten uit de buurt blijven, tenzij er voortdurend toezicht is.
• Zorg voor voldoende ventilatie van de ruimte wanneer de afzuigkap gelijktijdig wordt gebruikt met toestellen die gas of andere brandstoffen verbranden.
• Er bestaat brandgevaar als de reiniging niet conform de instructies wordt uitgevoerd.
• Houd u aan de voorschriften ten aanzien van de luchtafvoer.
• Reinig uw apparaat regelmatig volgens de methode die in het hoofdstuk ONDERHOUD is beschreven.
• Vanwege de veiligheid mag u uitsluitend het formaat bevestigings- of montageschroeven gebruiken, die in deze handleiding worden aanbevolen.
• Raadpleeg het hoofdstuk over onderhoud en de reiniging voor meer informatie over reinigingsmethode en -frequentie.
• Het schoonmaken en het onderhoud mag niet door kinderen worden uitgevoerd als er geen toezicht is.
• Wanneer de afzuigkap en apparaten die met andere energie dan elektriciteit worden gevoed tegelijkertijd in werking zijn, mag de onderdruk in de ruimte niet meer bedragen dan 4 Pa (4 x 10-5 bar).

INSTALLATIE (ONTLUCHTING BUITEN)

Als u een afvoer naar buiten hebt, kunt u uw afzuigkap aansluiten met behulp van een afzuigkanaal (email, aluminium, flexibele buis of onbrandbaar materiaal met een binnendiameter van 150/120 mm), zoals weergegeven in onderstaande afbeelding.

1. Voordat u het apparaat installeert, schakelt u het uit en verwijdert u de stekker uit het stopcontact.

1. Installeer de afzuigkap 65\~75 cm boven het kookvlak voor het beste resultaat.

65 cm 75cm

Afb.1

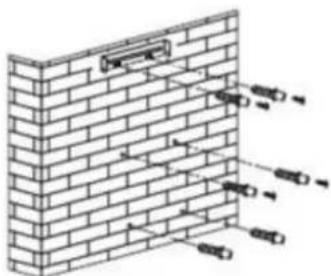

1. Breng de haak, zodra de installatiehoogte is bepaald, op een geschikte plaats aan en lijn deze uit. De vaste positie van de binnenbeugel in de schacht is de plaats voor de schacht.

Zie afb. 2.

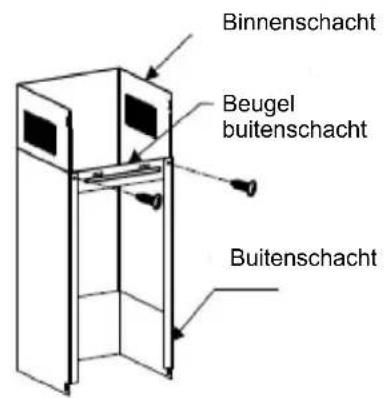

1. Bevestig de buitenbeugel van de schacht aan de buitenkant van de schacht en zorg dat de binnenkant van de schacht qua hoogte kan worden afgesteld en dat de expansiebuis kan worden bevestigd. Breng de expansiebuis en schacht op de afzuigkap aan.

Zie afb. 3/afb. 4

Expansiebuis

AFB. 3

Binnenschacht Beugel buitenschacht Buitenschacht

AFB.

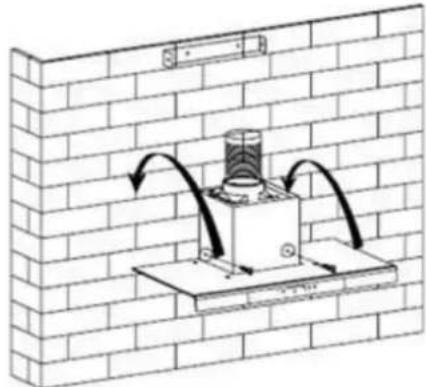

1. Plaats de afzuigkap op de haak. Zie afb. 5.


1. Stel de hoogte van de binnenschacht af op de positie van de beugel van de binnenschacht en schroef deze vast. Stel de positie af en zet het hoofddeel vast met een veiligheidsschroef. Zie afb. 6.

Opmerking: De twee veiligheidsontluchtingen bevinden zich aan de achterkant en hebben een diameter van 6 mm. Leg de expansiebuis naar de doorlaat in de muur. Zet de expansiebuis met de kabelbinder (1) vast op de doorlaat in de muur, als het om een flexibele aluminium buis gaat.

Kabelbinder

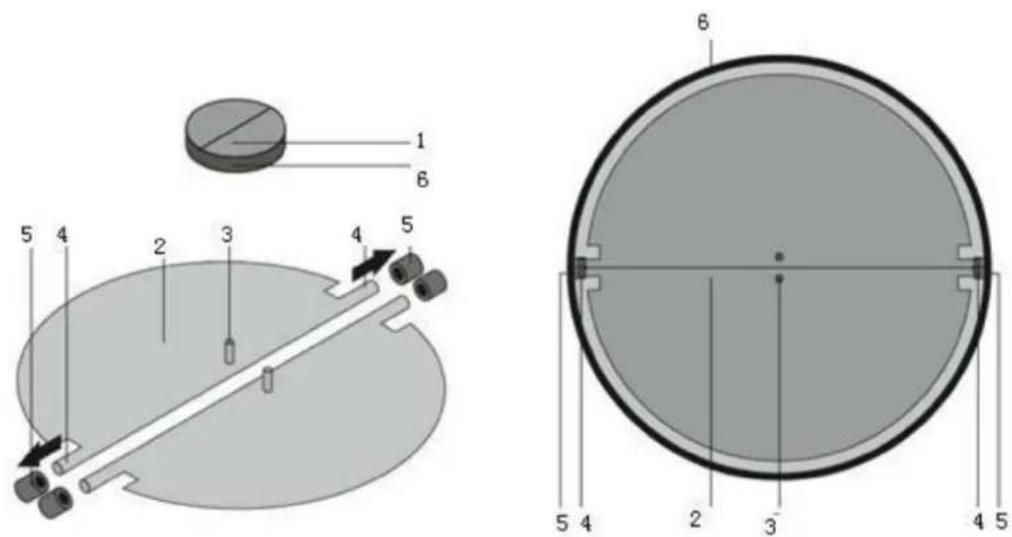

MONTAGE VAN DE V-KLEP (optioneel)

Als de afzuigkap geen gemonteerde V-klep (1) heeft, moet u de twee delen in de behuizing monteren.

Monteer de V-klep (1) als volgt:

• Monteer de twee delen (2) in de behuizing (6)
- Pen (3) moet naar boven gericht zijn.
- De as (4) moet in de openingen (5) van de behuizing worden gebracht.
- Herhaal dit voor het tweede deel.

Voor een optimale luchtafzuiging moeten de volgende regels strikt worden opgevolgd:

• Houd de expansiebuis kort en recht.
- Maak de expansiebuis niet smaller en zorg dat deze nergens bekneld zit.
- Zorg dat de expansiebuis bij gebruik altijd strak getrokken is, zodat drukverlies wordt voorkomen.
- Als deze basisinstructies niet worden opgevolgd, neemt de werking van de afzuigkap af en produceert deze meer lawaai.
- Alle installatiewerkzaamheden moeten door een gekwalificeerde elektricien of een vakbekwame persoon worden uitgevoerd.
- Sluit het buissysteem van de afzuigkap net aan op een bestaand ventilatiesysteem dat voor een ander apparaat wordt gebruikt, bijvoorbeeld een buis voor verwarming, gas of warme lucht.
- De buighoek van de expansiebuis mag niet kleiner zijn dan 120°; u moet de buis horizontaal leiden, of de pijp moet vanaf het beginpunt omhoog gaan en daarna naar een buitenmuur.
- Controleer na montage of de afzuigkap waterpas hangt, om te voorkomen dat er zich aan een kant vet ophoopt.
- Zorg dat de gekozen expansiebuis voldoet aan de betreffende normen en vlamvertragend is.

Vanwege de veiligheid mag u uitsluitend het formaat bevestigings- of montageschroeven gebruiken, die in deze handleiding worden aanbevolen.

Wanneer de schroeven of de bevestiging niet volgens deze instructies zijn aangebracht, kan dit elektrische gevaren met zich meebrengen.

Uw afzuigkap gebruiken

Elektronische knop

1. Schakel de stroom in; de zoemer klinkt vijf keer. Het geluid geeft aan dat het apparaat stroom heeft.
2. Druk op knop Laag; indicatielampje 1 aan, de zoemer klinkt een keer, en de motor draait op lage snelheid. Druk opnieuw op de knop en de motor stopt.
3. Druk op knop Gemiddeld; indicatielampje 2 aan, de zoemer klinkt een keer, en de motor draait op gemiddelde snelheid. Druk opnieuw op de knop en de motor stopt.
4. Druk op knop Hoog; indicatielampje 3 aan, de zoemer klinkt een keer, en de motor draait op lage snelheid. Druk opnieuw op de knop en de motor stopt.
5. Druk op de knop Verlichting; indicatielampje 4 aan, de twee lampjes gaan aan. Druk opnieuw op de knop en de lampjes gaan uit; telkens wanneer op de knop wordt gedrukt, klinkt de zoemer een keer.

Fout	Mogelijke oorzaak	Oplossing
Verlichting werkt, maar de motor draait niet	Schakelaar van de ventilator Se staat uit	lecteer een schakelstand voor de ventilator.
	Schakelaar van de ventilator Ne werkl niet	em contact op met het servicecentrum.
	Motor draait niet	Neem contact op met het servicecentrum.
Verlichting werkt niet, motor draait niet	Zekeringen van de woning doorgeslagen	Reset/vervang de zekeringen.
	Voedingskabel los of ontkoppeld	Sluit de kabel opnieuw aan op het stopcontact. Schakel het stopcontact in.
Olielekkage	Terugslagklep en luchtingang De zijn niet goed a'gedicht	de monteer de terugslagklep en dicht af met afdichtmiddel.
	Lekkage uit de aansluiting van het U-deel en afdekking	De monteer het U-deel en dicht af.
Lampjes branden niet	Lampjes kapot/defect	Vervang de lampjes volgens de instructies.
Onvoldoende zuigkracht	De alstand tussen de afzuigkap en het werkblad van het fornuis is te groot	Plaats de afzuigkap op nieuw op de juiste afstand.
De afzuigkap hangt scheef	De be vestigingsschroef is Ha onvoldoende aangehaald	al de ophangschroef aan en zet de kap horizontaal.

OPMERKING:

Alle werkzaamheden aan de elektra van dit apparaat moeten voldoen aan de lokale en landelijke voorschriften. Neem bij twijfel over boven staande werkzaamheden contact op met het servicecentrum. Koppel het apparaat altijd los van de voeding voordat u het opent.

ONDERHOUD EN REINIGING

Voorzichtig:

- Voordat u onderhoud of een reiniging uitvoert, moet de afzuigkap van het elektriciteitsnet worden losgekoppeld. Zorg ervoor dat de afzuigkap uit staat en dat de stekker uit het stopcontact is.

- Externe oppervlakken zijn gevoelig voor krassen en schuursporen. Volg de reinigingsinstructies op om de beste resultaten te verzekeren zonder dat het apparaat beschadigd raakt.

ALGEMEEN

Reiniging en onderhoud moet gebeuren wanneer het apparaat is afgekoeld, vooral het reinigen. Voorkom dat er alkalische of zure stoffen (citroensap, azijn enz.) op het oppervlak achterblijven.

ROESTVRIJ STAAL

Roestvrij staal moet regelmatig worden gereinigd (bijv. elke week) om een lange levensduur te verzekeren. Maak droog met een zachte doek. U mag een speciale reinigingsvloeistof voor roestvrij staal gebruiken.

OPMERKING:

Zorg ervoor dat u in de polijstrichting van het roestvrij staal veegt, om te vermijden dat er ontsierende, kruisgewijze kraspatronen ontstaan.

OPPERVLAK VAN HET BEDIENINGSPANEEEL

Het ingebouwde bedieningspaneel kan met warm zeepsop worden schoongemaakt. Zorg ervoor dat de doek schoon is en goed uitgewrongen voordat u gaat schoonmaken. Verwijder overtollig vocht na het reinigen met een droge, zachte doek.

Belangrijk

Gebruik neutrale schoonmaakproducten en vermijd het gebruik van sterke chemische reinigingsmiddelen en producten die schuurmiddelen bevatten, omdat die het uiterlijk van het apparaat aantasten en eventuele sieropdruk van het bedieningspaneel verwijderen. Bovendien vervalt hierdoor de garantie van de fabrikant.

METALEN VETFILTERS

De metalen filters kunnen handmatig of in de vaatwasser worden gereinigd. Zorg dat de filters helemaal droog zijn voordat u ze opnieuw aanbrengt.

• Met de hand: Week ze ongeveer 3 minuten in water met een vetoplossend product en borstel ze dan voorzichtig af met een zachte borstel. Oefen niet te veel druk uit, anders zou het filter kunnen beschadigen. (Laat op natuurlijke wijze drogen, niet in direct zonlicht)
• In de vaatwasser: Zorg dat de filters zo in de vaatwasser zijn geplaatst, dat de beweging van de sproeiarm niet wordt gehinderd. Wanneer de filters in de vaatwasser worden gewassen, kan het aluminium aan de binnenkant na verloop van tijd verkleuren. Dit is niet van invloed op de werking.

De filters moeten gescheiden van serviesgoed en keukengerei worden gewassen. Het wordt aanbevolen

om geen spoelmiddel te gebruiken.

METALEN VETFILTERS INSTALLEREN

• Volg de vier onderstaande stappen om de filters te installeren.
• Haak het filter in de gleuven aan de achterkant van de kap.
• Duw op de knop van de handgreep van het filter.
• Laat de handgreep los zodra het filter in positie is.
• Herhaal dit voor alle filters.

KOOLSTOFFILTER - apart aan te schaffen

U kunt een actievekoolstofffilter gebruiken om geuren op te vangen. Normaal moet het actievekoolstofffilter elke drie tot zes maanden worden vervangen, afhankelijk van uw kookgewoonten. De procedure voor het installeren van een actievekoolstofffilter is hieronder beschreven.

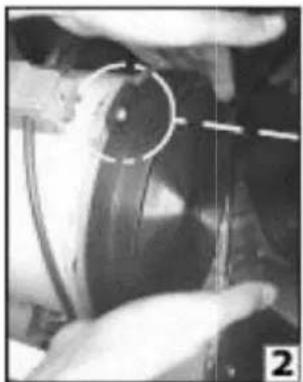

1. De motor is zichtbaar zodra u motorpaneel hebt verwijderd.

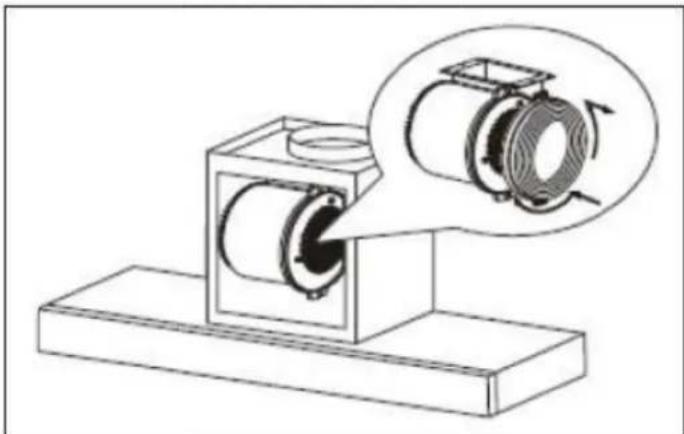

1. Haak het koolstofffilter over de pennen achteraan de motor.

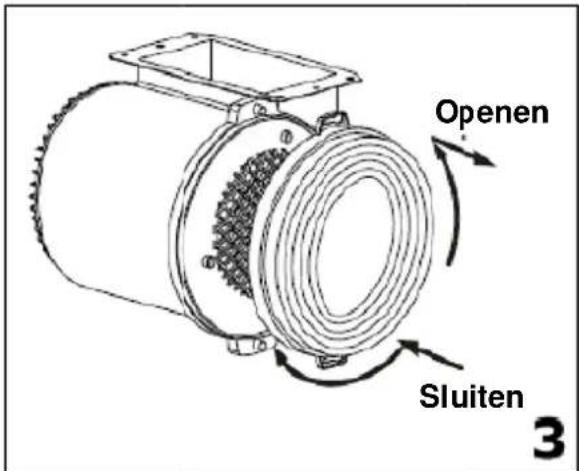

1. Draai het koolstoffilter linksom, totdat het vastklikt.

Openen Sluiten 3

※ Hehaal dit voor het tweede koolstofffilter. Aan beide uiteinden van de motor moet een koolstofffilter worden aangebracht.
※ Brøng het motorpaneel weer aan en draai de schroeven die u eerder had verwijderd weer goed vast.
※ Brøng de onderste en bovenste scnachtdelen weer aan op het hoofddeel van de kap.

OPMERKING:

• Controleer of het filter goed vastzit. Het kan anders loskomen en gevaar veroorzaken.
• Wanneer een actievekoolstofffilter is aangebracht, neemt het afzuigvermogen af.

LAMPJE VERVANGEN

Belangrijk:

Het lampje moet door de fabrikant, diens serviceagent of personen met gelijkwaardige kwalificatie worden vervangen.
Schakel de netvoeding altijd uit voordat u werkzaamheden aan het apparaat uitvoert. Wanneer u het lampje wilt vastpakken, moet u controleren of het volledig is afgekoeld voordat u het met uw handen aanraakt.
Wanneer u lampjes vastpakt, zorg dan dat u ze met een doek of met handschoenen vasthoudt, zodat er geen zweet op het lampje kan komen. Als dit gebeurt, kan dit ten koste gaan van de levensduur van het lampje.

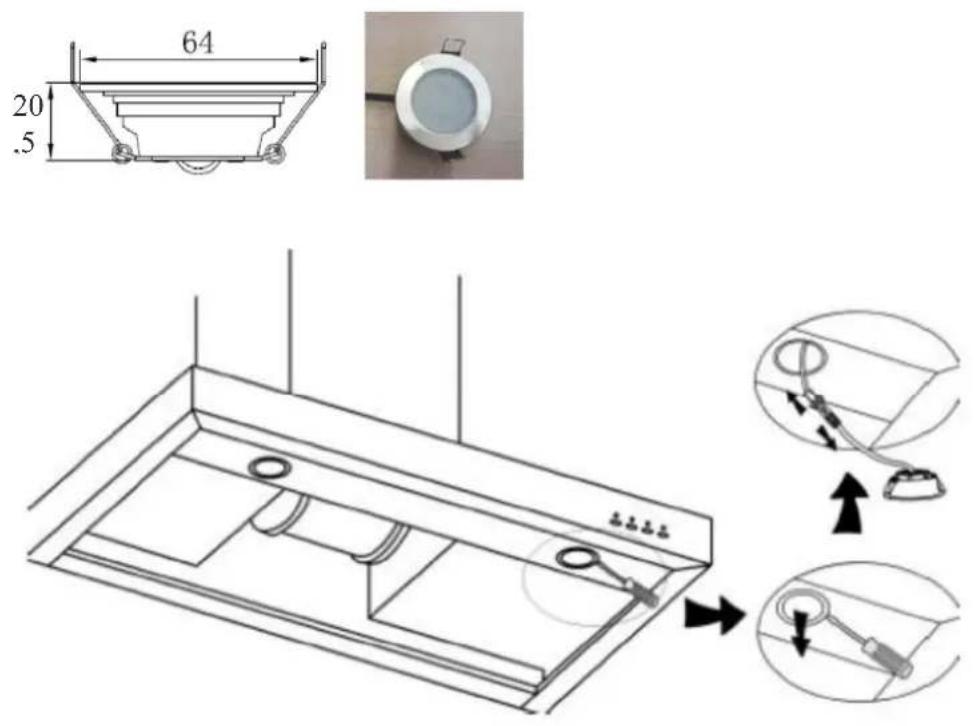

Vervanging van een lampje voor hoge-druk led

1. Schakel eerst het apparaat uit en trek de stekker uit het stopcontact.
2. Wacht totdat het lampje is afgekoeld en vervang het dan pas.
3. Verwijder het plaatfilter en verwijder het frame met behulp van een schroevendraaier zoals in onderstaande afbeelding weergegeven.
4. Vervang het lampje door hetzelfde type (led, max. 2 W)

Opmerking: Het lampje mag alleen door gekwalificeerd personeel worden vervangen.

• De ILCOS D-code van deze lamp is: DBR-2/65-H-64
• Led-modules – ronde lamp
• Max. wattage: 2 W
• Spanningsbereik: AC 220-240 V
• Afmetingen:

64 20 .5

Belangrijk

Wanneer u lampjes vastpakt, zorg dan dat u ze met een doek of met handschoenen vasthoudt, zodat er geen zweet op het lampje kan komen. Als dit gebeurt, kan dit ten koste gaan van de levensduur van het lampje.

BESCHERMING VAN HET MILIEU:

Dit product is gemarkeerd met het symbool voor gescheiden inzameling van elektronisch afval. Dit betekent dat dit product niet samen met het huishoudelijke afval mag worden weggegooid, maar conform richtlijn 2012/19/EU via een systeem voor gescheiden inzameling moet worden verwijderd. Het wordt dan gerecycled of gedemonteerd, zodat de gevolgen voor het milieu minimaal zijn. Elektrische en elektronische producten zijn potentieel gevaarlijk voor het milieu en voor de gezondheid van de mens wegens de aanwezigheid van gevaarlijke stoffen. Neem voor meer informatie contact op met uw lokale of regionale overheid.

OPMERKING:

Hierna wordt aangegeven hoe u de totale gevolgen van het koken voor het milieu kunt beperken (bijv. energieverbruik).

(1) Installeer de afzuigkap op een geschikte plaats met efficiënte ventilatie.
(2) Reinig de afzuigkap regelmatig, zodat de luchtstroming niet geblokkeerd raakt.
(3) Denk eraan dat u het lampje van de afzuigkap na het koken moet uitschakelen.
(4) Denk eraan dat u de afzuigkap na het koken moet uitschakelen.

INFORMATIE VOOR DEMONTAGE

Demonteer het apparaat niet op een manier die niet in de handleiding is beschreven. Het apparaat kan niet door de gebruiker worden gedemonteerd. Aan het einde van de levensduur mag het apparaat niet met het huishoudelijke afval worden afgevoerd. Raadpleeg uw lokale overheid of een recyclingbedrijf voor recyclingadvies.
