INSTRUKCJA OBSŁUGI HMB66001X HOOVER

3L [Instrukcja obsługi 102

CONTENT

1. Instrukcja bezpieczeństwa 3
2. Instalacja (wentylacja zewnętrzna) 6
3. Zacznij korzystać z naszego okapu kuchennego 9
4. Usuwanie usterek 11
5. Konserwacja i czyszczenie 12
6. Ochrona środowiska: 18

INSTRUKCJA BEZPIECZEŃSTWA

Niniejsza instrukcja objaśnia prawidłową instalację i użytkowanie okapu kuchennego; przeczytaj ją uważnie przed użyciem, nawet jeśli znasz produkt. Instrukcję należy przechowywać w bezpiecznym miejscu, aby móc z niej skorzystać w przyszłości.

Nigdy nie należy robić:

• Nie próbuj używać okapu kuchennego bez filtrów przeciwtłuszczowych lub gdy filtry są nadmiernie zatłuszczone!
• Nie instaluj nad kuchenką z wysokopoziomowym grillem.
• Nie pozostawiaj patelni bez nadzoru podczas smażenia, ponieważ przegrzane tłuszcze czy oleje mogą się zapalić.
• Nigdy nie pozostawiaj otwartego ognia pod okapem kuchennym.

• Jeśli okap kuchenny jest uszkodzony, nie należy go używać.
• Nie należy zbliżać płomienia do okapu kuchennego;
• OSTROŻNIE: Dostępne części mogą się nagrzewać podczas używania z urządzeniami do gotowania.
• Minimalna odległość pomiędzy powierzchnią nośną na naczynia kuchenne na płycie grzewczej a najniższą częścią okapu. (Gdy okap kuchenny znajduje się nad kuchenką gazową, odległość ta musi wynosić co najmniej 65 cm)
• Nie wolno odprowadzać powietrza do przewodu kominowego wykorzystywanego do odprowadzania spalin z urządzeń spalających gazy lub inne paliwa.

Zawsze należy robić:

• Ważne! Zawsze odłączaj zasilanie elektryczne od sieci podczas instalacji i konserwacji, jak np. wymiany żarówki.
• Okap kuchenny musi być zainstalowany zgodnie z instrukcją instalacji, przestrzegając przy tym wszystkich wymiarów.
• Wszelkie prace instalacyjne muszą być wykonane przez kompetentną osobę lub wykwalifikowanego elektryka.
• Proszę ostrożnie wyrzucić opakowanie. Stanowi ono zagrożenie dla dzieci.
• Zwróć uwagę na ostre krawędzie wewnątrz okapu kuchennego, szczególnie podczas instalacji i czyszczenia.
• Gdy okap kuchenny znajduje się nad kuchenką gazową, minimalna odległość pomiędzy powierzchnią nośną na naczynia kuchenne na płycie grzewczej a najniższą częścią okapu kuchennego musi wynosić: Kuchenki gazowe: 75 cm Kuchenki elektryczne: 65 cm Kuchenki na węgiel lub olej: 75 cm
• Upewnij się, że kanały wentylacyjne nie są zgięte pod kątem ostrzejszym niż 90 stopni, ponieważ zmniejszy to wydajność okapu kuchennego.
• Ostrzeżenie: Niezamontowanie wkrętów lub urządzenia mocującego zgodnie z niniejszą instrukcją może spowodować zagrożenie elektryczne

Zawsze należy robić:

• Zawsze kładź pokrywki na garnki i patelnie podczas gotowania na kuchence gazowej.
• W trybie odprowadzania powietrze w pomieszczeniu jest usuwane przez okap kuchenny. Upewnij się, że została zapewniona odpowiednia wentylacja. Okap kuchenny usuwa z pomieszczenia zapachy, ale nie opary.
• W przypadku gdy okapy kuchenne używane są w tym samym czasie co urządzenia spalające gaz lub inne paliwa, musi być zapewniona odpowiednia wentylacja pomieszczenia;
• Okap kuchenny jest przeznaczony wyłącznie do użytku domowego.

• Jeśli kabel zasilający ulegnie uszkodzeniu, dla bezpieczeństwa należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub osobom o podobnych kwalifikacjach.
• Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia i przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające doświadczenia ani wiedzy pod warunkiem, że są one pod odpowiednim nadzorem lub zostały poinstruowane, jak bezpiecznie obsługować urządzenie i rozumieją związane z nim zagrożenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez dozoru.

- Ostrzeżenie: Przed uzyskaniem dostępu do przyłączy wszystkie obwody zasilania muszą zostać odłączone.

Zawsze należy robić:

• Uwaga: Urządzenie oraz jego dostępne części mogą się nagrzewać podczas działania. Uważaj, aby nie dotykać elementów grzejnych.
• Dzieci w wieku poniżej 8 lat powinny trzymać się z dala od urządzenia, chyba że znajdują się one pod stałym nadzorem.
• W przypadku gdy okapy kuchenne używane są w tym samym czasie co urządzenia spalające gaz lub inne paliwa, musi być zapewniona odpowiednia wentylacja pomieszczenia;
• Jeżeli czyszczenie nie odbywa się zgodnie z instrukcjami, istnieje zagrożenie pożarowe;
• Należy zachować zgodność z przepisami dotyczącymi odprowadzania powietrza.
• Czyść okresowo urządzenie, postępując zgodnie z metodą opisaną w rozdziale KONSERWACJA.
• Ze względów bezpieczeństwa używaj tylko tych samych rozmiarów śrub mocujących czy montażowych, które są zalecane w niniejszej instrukcji obsługi.
• Szczegółowe informacje na temat metody i częstotliwości czyszczenia znajdują się w części poświęconej konserwacji i czyszczeniu w instrukcji obsługi.
• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez dozoru.
• Gdy okap kuchenny i urządzenia zasilane energią inną niż prąd są jednocześnie włączone, ciśnienie ujemne w pomieszczeniu nie może przekraczać 4 Pa (4 x 10-5 barów).

INSTALACJA (WENTYLACJA ZEWNETRZNA)

Jeśli dostępny jest wylot na zewnątrz, okap można połączyć przewodem odpływowym (emalia, aluminium, elastyczna rura lub materiał niepalny o średnicy wewnętrznej 150/120 mm) w sposób pokazany na poniższym rysunku.

1. Przed montażem należy wyłączyć urządzenie i odłączyć je od źródła zasilania.

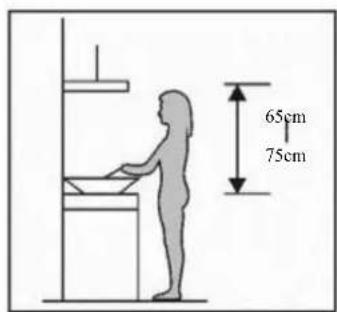

1. Aby uzyskać optymalny efekt, okap należy umieścić w odległości 65-75 cm nad płaszczyzną gotowania.

65cm 75cm

Rys. 1

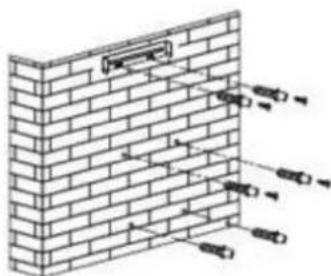

1. Przymocuj hak w odpowiednim miejscu po ustaleniu wysokości montażu. Ustalona pozycja uchwytu wewnętrznego komina jest miejscem instalacji komina. Patrz rys. 2.

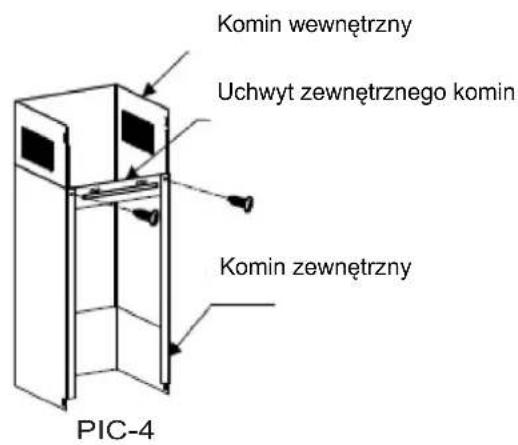

1. Przymocuj zewnętrzny wspornik komina do zewnętrznego komina i upewnij się, że można swobodnie regulować w nim wysokość komina wewnętrznego, jak również zamocować rurę elastyczną. Następnie przymocuj rurę elastyczną i komin do okapu kuchennego.

Patrz rys. 3/rys. 4.

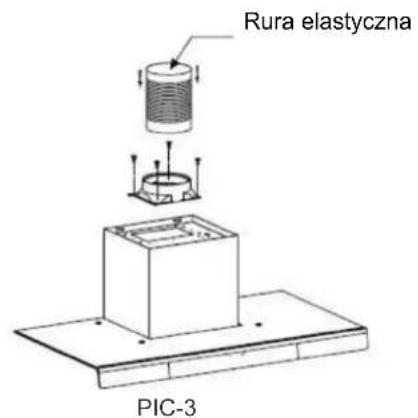

Rura elastyczna PIC-3

Komin wewnętrzny Uchwyt zewnętrznego komin Komin zewnętrzny PIC-4

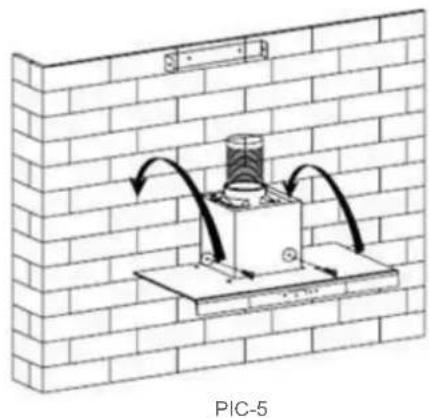

1. Załóż okap na hak. Patrz rys. 5.

1. Dopasuj wysokość wewnętrznego komina do położenia wspornika wewnętrznego komina i zamocuj go za pomocą śrub. Po ustawieniu odpowiedniej pozycji przymocuj korpus za pomocą śruby bezpieczeństwa. Patrz rys. 6.

Uwaga: Dwa odpowiedzniiki bezpieczeństwa o średnicy 6 mm znajdują się na tylnej obudowie. Podłącz elastyczną rurę do wylotu w ścianie. Przymocuj elastyczną rurę za pomocą opaski kablowej (1) do wylotu w ścianie, jeśli jest to rura wykonana z folii aluminiowej.

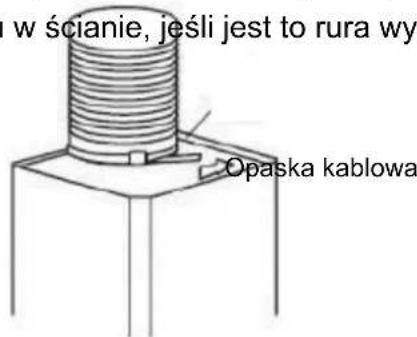

w ścianie, jeśli jest to rura wy Opaska kablowa

MONTAŻ KLAPY ZWROTNEJ (opcjonalnie)

Jeśli w okapie kuchennym nie ma zamontowanej klapy zwrotnej 1, należy przymocować połówki części do jego korpusu.

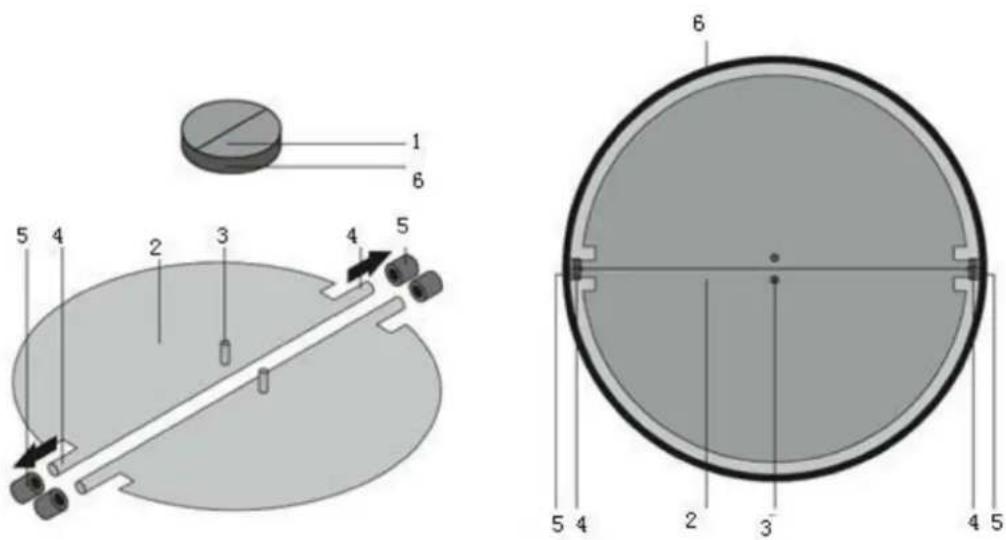

Aby zamontować klapę zwrotną 1, należy:

• Zamontować dwie połówki 2 w korpusie 6
- Bolec 3 powinien być skierowany ku górze;
- Oś 4 powinna być włóżona w otwory 5 na korpusie;
- Powtórz wszystkie czynności dla drugiej połowy

Aby uzyskać optymalne odprowadzanie powietrza, należy ściśle przestrzegać następujących zasad:

Rura odprowadzająca powinna być krótka i prosta.
Nie pomniejszaj rozmiaru ani nie zwężaj rury odprowadzającej.
W przypadku stosowania rur elastycznych należy zawsze zainstalować napiętą rurę, aby zminimalizować straty ciśnienia.
Nieprzestrzeganie tych podstawowych instrukcji zmniejszy wydajność i zwiększy poziom hałasu okapu kuchennego.
Wszelkie prace instalacyjne muszą być wykonywane przez wykwalifikowanego elektryka lub kompetentną osobę.
Nie podłączaj systemu kanałów okapu do istniejącego systemu wentylacyjnego, który jest używany do innych urządzeń, takich jak rura cieplna, rura gazowa, rura ciepłego powietrza.
Kąt zgięcia rury wentylacyjnej nie powinien być mniejszy niż 120°; musisz ustawić rurę poziomo lub, alternatywnie, rura powinna biec od punktu początkowego i być skierowana do zewnętrznej ściany.

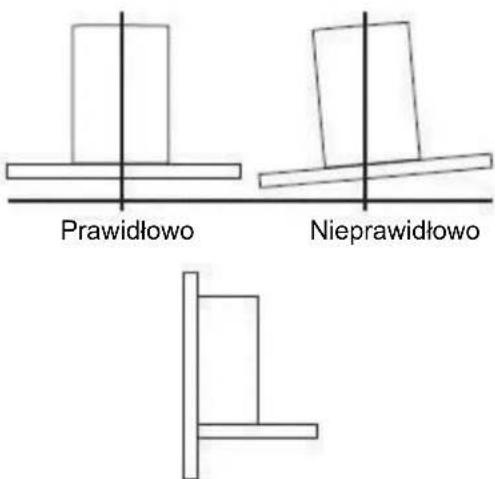

Po zakończeniu instalacji upewnij się, że okap kuchenny jest ustawiony poziomo, aby uniknąć gromadzenia się tłuszczu na jednym końcu.

Upewnij się, że wybrane do instalacji rury elastyczne są zgodne z odpowiednimi normami i ognioodporne.

OSTRZEŻENIE:

➢ Ze względów bezpieczeństwa używaj tylko tych samych rozmiarów śrub mocujących czy montażowych, które są zalecane w niniejszej instrukcji obsługi.

Niezamontowanie wkrętów lub urządzenia mocującego zgodnie z niniejszą instrukcją może spowodować zagrożenie elektryczne.

Zacznij Korzystać Z naszego okapu Kuchennego

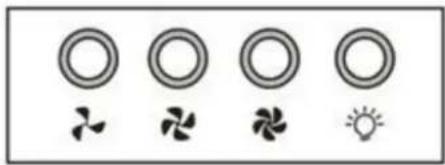

Przycisk elektroniczny

1. Włącz zasilanie. Brzęczyk wyda sygnał pięć razy. Sygnał wskazuje, że urządzenie jest podłączone do zasilania.

2. Naciśnij przycisk niskiej prędkości. Świeci się kontrolka 1, brzęczyk wydaje jeden sygnał, a silnik pracuje z niską prędkością. Naciśnij go ponownie, silnik się wyłączy.

3. Naciśnij przycisk średniej prędkości. Świeci się kontrolka 2, brzęczyk wydaje jeden sygnał, a silnik pracuje ze średnią prędkością. Naciśnij go ponownie, silnik się wyłączyć.

4. Naciśnij przycisk wysokiej prędkości. Świeci się kontrolka 3, brzęczyk wydaje jeden sygnał, a silnik pracuje z wysoką prędkością. Naciśnij go ponownie, silnik się wyłączyć.

5. Naciśnij przycisk z oświetleniem. Świeci się kontrolka 4, zaświeca się dwie lampki.

Naciśnij ponownie. Lampki się wyłączą. Przy każdym naciśnięciu brzęczyk wydaje jeden sygnał.

Usterka	Potencjalna przyczyna	Rozwiązanie
Żarówka włączona, ale silnik nie działa	Wyłącznik wentylatora jest wyłączony	Wybierz pozycję wyłącznika wentylatora.
	Wyłącznik wentylatora nie działa	Skontaktuj się z centrum serwisowym.
	Silnik nie działa	Skontaktuj się z centrum serwisowym.
Światło nie działa, silnik nie działa	Przepalone bezpieczniki domowe	Zresetuj/wymień bezpieczniki.
	Przewód zasilający jest luźny lub odłączony	Wóż dobrze przewód zasilający do gniazdka. Włącz gniazdko.
Wyciek oleju	Zawór jednokierunkowy i wlot wentylacji nie są ciasno uszczelnione	Zdejmij zawór jednokierunkowy i uszczelnij szczeliwem.
	Wyciek z połączenia elementu w kształcie litery U i pokrywy	Wyjmij element w kształcie litery U i go uszczelnij.
Światła nie działają	Spalone/wadliwe lampki	Wymień lampki zgodnie z niniejszą instrukcją.
Niewystarczające odsysanie	Odległość pomiędzy okapem kuchennym a gazową płytą grzejną jest zbyt duża	Ustaw ponownie okap kuchenny w prawidłowej odległości.
Okap kuchenny jest pochylony	Śruba mocująca nie jest wystarczająco mocno dokręcona	Dokręć śrubę mocującą i ustaw go poziomo.

UWAGA:

⚠ Wszelkie naprawy elektryczne niniejszego urządzenia muszą być zgodne z przepisami lokalnymi, wojewódzkimi i krajowymi. W przypadku wątpliwości przed podjęciem jakichkolwiek powyższych czynności należy skontaktować się z centrum serwisowym. Podczas otwierania urządzenia należy zawsze odłączyć urządzenie od źródła zasilania.

KONSERWACJA I CZYSZCZENIE

Uwaga:

Przed rozpoczęciem konserwacji lub czyszczenia okap kuchenny należy odłączyć od głównego źródła zasilania. Upewnij się, że gniazdko ścienne do okapu kuchennego jest wyłączone, a wtyczkaione.

Zewnętrzne powierzchnie są podatne na zadrapania i otarcia, dlatego należy postępować zgodnie z instrukcjami czyszczenia, aby uzyskać najlepszy możliwy rezultat bez uszkodzeń.

INFORMACJE OGÓLNE

Czyszczenie i konserwacja powinna być przeprowadzana przy zimnym urządzeniu, szczególnie podczas czyszczenia. Unikaj pozostawiania na powierzchni substancji alkalicznych lub kwaśnych (sok z cytryny, ocet itp.).

STAL NIERDZEWNA

Stal nierdzewna musi być regularnie czyszczona (np. co tydzień), aby zapewnić długi okres użytkowania. Wycieraj czystą miękką ściereczką. Można użyć specjalistycznego płynu czyszczącego do stali nierdzewnej.

UWAGA:

Upewnij się, że wycieranie odbywa się wzdłuż tekstury stali nierdzewnej, aby zapobiec pojawieniu się nieestetycznych krzyżujących się zarysowań.

POWIERZCHNIA PANELU STEROWANIA

Wkładkę panelu sterowania można wyczyścić ciepłą wodą z mydłem. Przed czyszczeniem upewnij się, że ściereczka jest czysta i dobrze wykręcona. Użyj suchej, miękkiej ściereczki, aby usunąć nadmiar wilgoci pozostawionej po czyszczeniu.

Ważne

Używaj neutralnych detergentów i unikaj używania ostrych chemikaliów, silnych domowych detergentów czy produktów zawierających materiały ścierne, ponieważ wpłynie to na wygląd urządzenia i potencjalnie usunie wszelką drukowaną grafikę na panelu sterowania, jak również spowoduje unieważnienie gwarancji producenta.

FILTRY SIATKOWE PRZECIWTŁUSZCZOWE

Filtry siatkowe można umyć ręcznie lub w zmywarce do naczyń. Po umyciu należy się upewnić, czy filtry są całkowicie suche przed ich ponownym założeniem.

• Mycie ręczne: Namocz je przez około 3 minuty w wodzie z dodatkiem detergentu rozpuszczającego tłuszcz, a następnie delikatnie przetrzyj za pomocą miękkiej szczoteczki. Nie wolno wywierać zbyt dużego nacisku, aby uniknąć ich uszkodzenia. (Pozostaw do samoczynnego wyschnięcia z dala od bezpośredniego światła słonecznego)
• Mycie w zmywarce do naczyń: Upewnij się, że filtry włożone do zmywarki nie utrudniają działania ramienia natrysku. Mycie filtrów w zmywarce może z czasem spowodować przebarwienia wewnętrznej siatki aluminiowej, chociaż nie będzie to miało wpływu na ich działanie.

Filtry należy myć oddzielnie od naczyń stołowych i przyborów kuchennych. Wskazane jest, aby nie używać płynu nabłyszczającego.

MONTAŻ FILTRÓW SIATKOWYCH PRZECIWTŁUSZCZOWYCH

• Aby zamontować filtry, postępuj zgodnie z następującymi czterema krokami.
• Umieść filtr w szczelinach z tyłu okapu.
• Naciśnij przycisk na uchwycie filtra.
• Zwolnij uchwyt, gdy filtr znajdzie się w pozycji spoczynkowej.
• Powtórz czynności, aby zamontować wszystkie filtry.

FILTR Z WĘGLEM AKTYWNYM kupuj oddzielnie

Filtr z węglem aktywnym służy do neutralizowania zapachów. Zazwyczaj filtr z węglem aktywnym powinien być wymieniony po trzech lub sześciu miesiącach w zależności od przyzwyczajeń żywieniowych i sposobu gotowania. Procedura instalacji filtra z węglem aktywnym wygląda następująco.

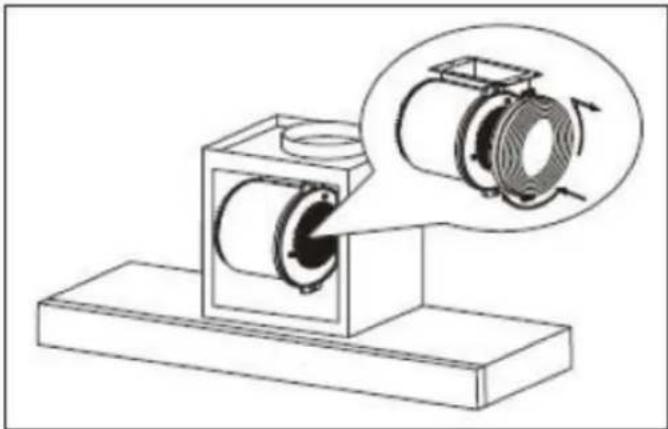

1. Po zdjęciu panelu widoczny będzie silnik.

1. Założ filtr węglowy na uchwyty umieszczone przy końcowej części silnika.

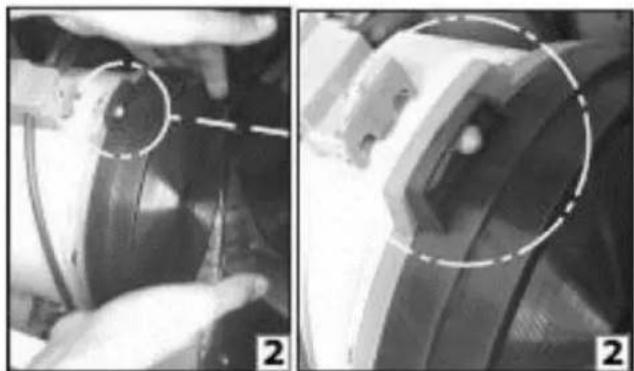

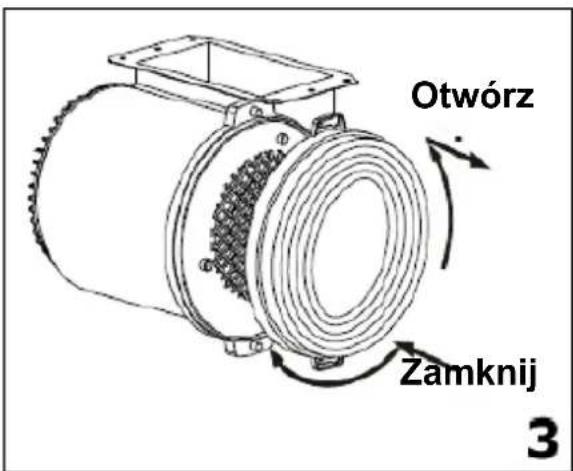

1. Obracaj filtr węglowy w kierunku przeciwnym do ruchu wskazówek zegara, aż poczujesz zatrzaśnięcie we właściwym miejscu.

Otwórz Zamknij 3

- Powtórz te czynności, wkładając drugi filtr węglowy. Filtr węglowy należy umieścić przy obu końcach silnika.

- Założ z powrotem panel dostępu do silnika i przykręć go za pomocą uprzednio

wyjętych śrub.

Przymocuj dolną i górną część komina do głównego korpusu okapu.

UWAGA:

Upewnij się, że filtr jest bezpiecznie zablokowany. W przeciwnym razie może się obluzować i wywołać zagrożenie.
Po założeniu filtra z węglem aktywnym moc ssania będzie obniżona.

WYMIANA ŻARÓWKI

Ważne:

Żarówka musi być wymieniona przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę.
Zawsze wyłączaj zasilanie elektryczne przed wykonaniem jakichkolwiek czynności na urządzeniu. Podczas obsługiwania żarówki, upewnij się, że ostygła ona całkowicie przed bezpośrednim kontaktem z rękoma.
Podczas obsługiwania lampek należy użyć szmatki lub rękawic, aby zapewnić, że pot nie wejdzie w kontakt z lampką, ponieważ może to zmniejszyć jej żywotność.

Wymiana żarówki na wysokociśnieniowe LED

1. Najpierw wyłącz urządzenie i wyjmij wtyczkę z gniazdka.
2. Odczekaj, aż żarówka się ochłodzi przed jej wymianą.

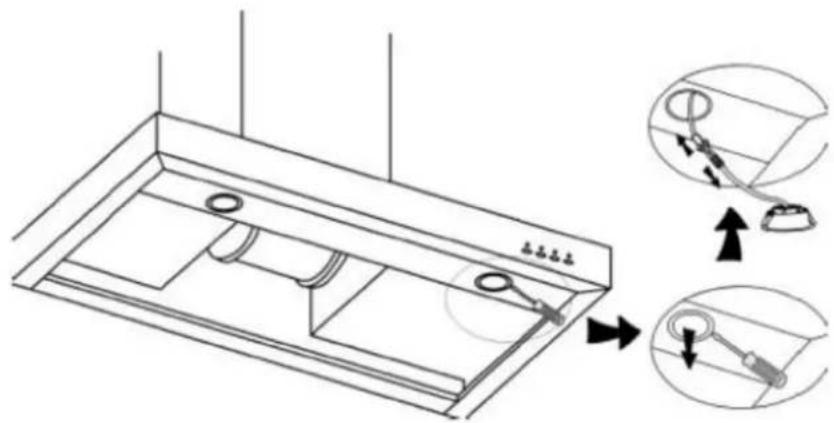

3. Wyjmij filtr przegrody i użyj śrubokręta, aby wyjąć ramę, jak pokazano na poniższym rysunku
4. Zamontuj taki sam typ żarówki (maks. LED 2 W)

Uwaga: Oświetlenie powinno być wymieniane wyłącznie przez wykwalifikowanego serwisanta.

• Kod ILCOS D dla tej lampy to: DBR-2/65-H-64
• Moduły LED - okragła lampka
• Maks. moc: 2 W
• Zakres napięcia: AC 220-240V
• Wymiary:

64 20 5

Podczas obsługiwania lampek należy użyć szmatki lub rękawic, aby zapewnić, że pot nie wejdzie w kontakt z lampką, ponieważ może to zmniejszyć jej żywotność.

OCHRONA ŚRODOWISKA:

Niniejszy produkt jest oznaczony symbolem selektywnego segregowania zużytego sprzętu elektronicznego. Oznacza to, że produkt ten nie może być utylizowany wraz z odpadami komunalnymi, lecz musi być on utylizowany w ramach systemu selektywnej zbiórki zgodnie z dyrektywą 2012/19/UE. Następnie zostanie on poddany recyklingowi lub zdemontowany, aby zminimalizować wpływ na środowisko; produkty elektryczne i elektroniczne są potencjalnie niebezpieczne dla środowiska i zdrowia ludzkiego ze względu na obecność niebezpiecznych substancji. Aby uzyskać więcej informacji, skontaktuj się z lokalnymi lub regionalnymi władzami.

UWAGA:

Poniżej pokazano, jak zredukować całkowity wpływ na środowisko (np. zużycie energii) podczas gotowania.

(1) Zainstaluj okap w odpowiednim miejscu, w którym zapewniona jest skuteczna wentylacja.
(2) Regularnie czyść okap, aby nie blokować kanałów powietrznych.
(3) Pamiętaj, aby po zakończeniu gotowania wyłączyć światło okapu kuchennego.
(4) Pamiętaj, aby po zakończeniu gotowania wyłączyć okap kuchenny.

INFORMACJE DOTYCZĄCE DEMONTAŻU

Nie demontuj urządzenia w sposób niepokazany w instrukcji obsługi. Urządzenie nie może być rozmontowane przez użytkownika. Po zakończeniu użytkowania urządzenia nie należy go wyrzucać wraz z odpadami domowymi. Informacje o recyklingu można otrzymać w miejscowym urzędzie lub u sprzedawcy.
