NÁVOD NA OBSLUHU WX253 SD WORX

Zpúsob, jakým je nástroj používan a povaha narushoványch nebo vrtanych materialú

Dobrystav nastroje a radrne provadeni jeho udrzby

Použivani správného príslušenství k nastroji, ostroz a dobrý stav príslušenství

Utaženi'uchop na rukojetich a použiti antivibracniho príslušenstvi

• Napatie merané bez prevádkového zataženia. Pociatočné nabtie batrie dosahuje maximálne 4 Voltov. Nominálne napatie je 3,6 Voltov.

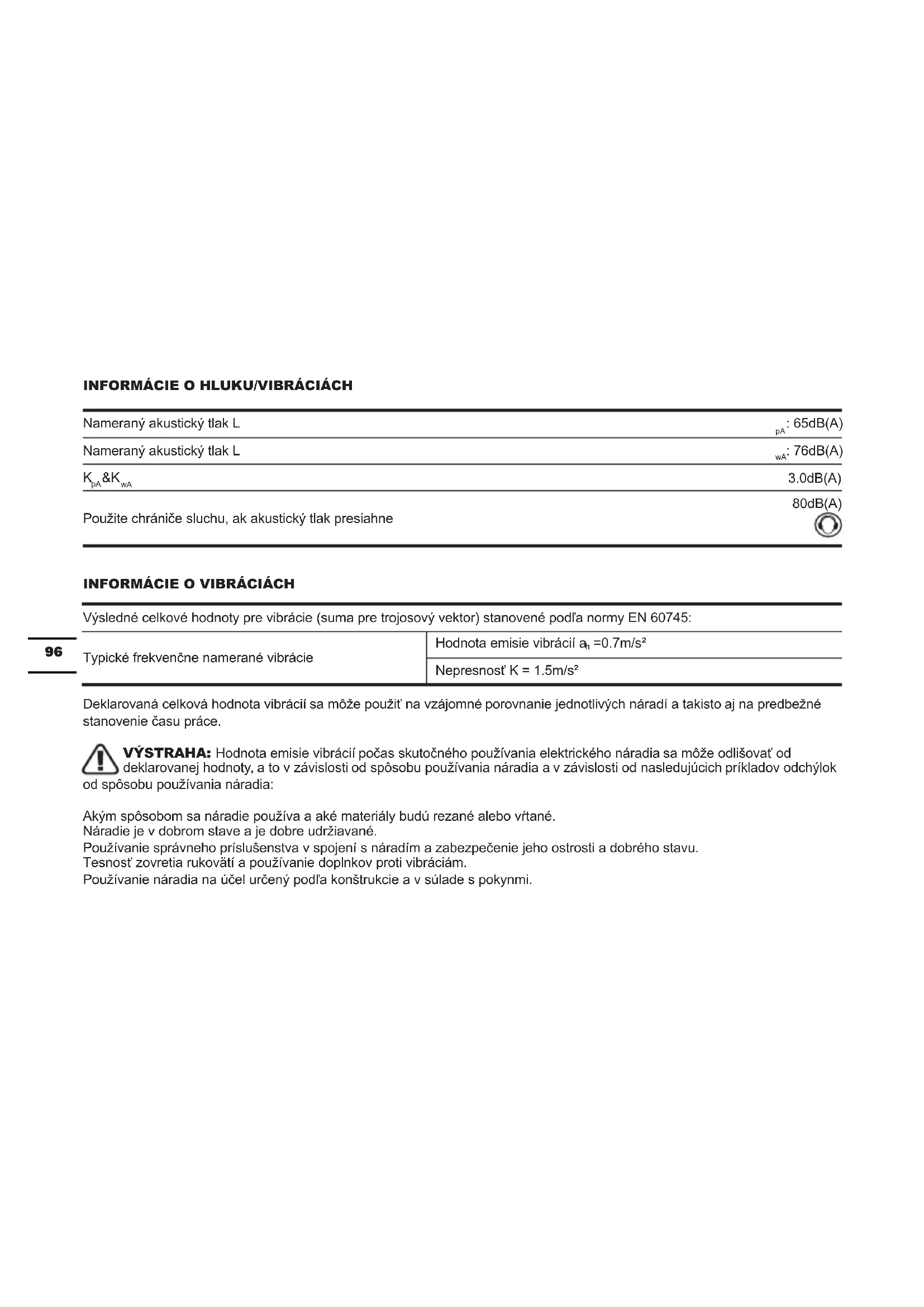

INFORMÁCIE O HLUKU/VIBRÁCIÁCH

Nameranyakustickytlak L	pA: 65dB(A)
Nameranyakustickytlak L	wA: 76dB(A)
KpA&KwA	3.0dB(A)
Použite chraniče sluchu, ak akustickytlak presiahne	80dB(A)

INFORMÁCIE O VIBRÁCIÁCH

Vysledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podl'na normy EN 60745:
Typické frekvenčne namerané vibrácie	Hodnota emisie vibrácići a₁ =0.7m/s²
	Nepresnost K = 1.5m/s²

Akym sposobom sa náradie používa a aké materialy budú rezané alebo vītáné.

Náradie je v dobrom stave a je dobre udriavané.

Použivanie správného prísluěnstva v spojení s náradim a zabezpečenie jeho ostrovi a dobrého stavu.

Toto náradie moze vyvolávat' syndrom trasenia ruk a ramien,Pokial' jeho použivanie nie je správnym spôsobom riadené.

VYSTRAHA: Kvoli presnosti by mal odhad urovne expostriction v skutochnych podmienkach pouzivania by mal obsahovat

tiež všetky súčasti prevádkového cyklu, ako su Časy, ked je náradie vypnuté a počas ktorých beží na volnobehu, a to

okrem skutočného vykonávania práce. Tým moze dojst k značnému zniženiú urovne expoźcie poças celkového prevadzkového Času.

Pomózteminimalizovatrizikoexpozécieucinkomvibraci.

VžDY použivaite ostré sekáče a Čepele.

Naradie udrziavaje v sulade s tymto nadvom a udrziavajte ho dobre namazané (ak je to potrebne).

Ak sa náradie používa Častó, investujte do prisluşenstva zabrañujúceho vibráciam.

Vyhnite sa použivaniu náradia pri teplote 10^ a menej.

Pracu si naplanujte tak, aby ste akeko'vek pouzivanie naradia pri yvsokych vibraciach rozdellili do niekolkych dni.

PRISLUSENSTVO

	WX254 WX254.1 WX254.3 WX254.4 WX254.6 WX254.7
25mm šesthranné skrutkovacie bity	5 11 6 5	5 11
25mm vrták na vodiaci otvor 1	1 / 1 1 1
3-5hr Nabijačka 1 1 1 1 1 1
Zásobník na bity 1 2 1 1 1 2
Puzdro na vrtáčku / 1 / / 1
Základěna	1	1	/	/	/	/

BEZPECNOSTNÉ POKNY PRE SKRUTKOVAC

1. Drzte ručné elektrické náradie len za izolované plochy rukovāti, ak vykonávate takú prácu, pri ktorej by mohla skrutka natrafit' na skryte elektrické vedenia. Kontakt skrutky s elektrickým vedenim, ktoré je pod napatim, moze dostat' pod napatie aj kovové suciastky náradia a spősobit' zásah elektrickým prudom.

bezpečnostné varovania a instrukcie. Chyba

pri sledovani varovan a instrukci moze viest k elektrickemu soku, vypuknutiu poziaru a/alebo k vaznym zraneniam.

Odlozte si vsetky varovania a instrukcie pre buducu potrebu.

• Toto zariadenie nie je urcené na použivanie osobami (vratane deti) so znizenymi fyzickymi, zmyslovymi alebo mentalynymi schopnostami alebo osobami s nedostatočnymi skusenostami a znalostami, a to kym nepracuju pod dozorom alebo na zakladePokynov o použivaní zariadenia vydaných od osoby zodpovednej za ich bezpečnost'.
  V priade deti treba dohliadat na to, aby sa so zariadenim nehrali.

Ak dojde k poskodeniu napajacej snury, nechajte ju bezpečne vymenit' u vyrobcu, v servise alebo inou prislušne kvalifikovanou osobou.

a) Nepokusajte sa demontovat', rozoberat' alebo Rozrezavat' baterie alebo jej clanky.
b) Bateriu neskratujte. Neukladajte batierie nahodne v skatuliach alebo v zasuvkach, kde by mohlo dojst' k ich vzajomnému skratovaniu alebo k skratovaniu sposobenému inymi predmetmi. Ak sa bateria nepouživa, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, minci, klucov, klincov, skrutiek alebo inych malych kovovych predmetov, ktore mozu sposobit prepojenie kontaktov baterie. Skratovanie kontaktov baterie moze sposobit popaleniny alebo poziar.
c) Nevystavujte bateriu posobeni tepla alebo ohna. Vyvarujte sa skladovania baterei na otvorenom slnku.
d) Nevystavujte bateriu mechanickym razom.
e) Ak dojde k uniku kvapaliny z batie, zabrante tomu, aby sa tato kvapalina dostala do kontaktu s pokožkou alebo abyzasiahla oci. Ak dojde k takemu kontaktu,zasiahnute miesto umyte značnym množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Ak dōjde k požitiu kvapaliny z batarie, vyhl'adajte okamžite lekárske osetrenie.

g) Udrzujte baterie cisté aSuché.
h) Ak su svorky baterie znečistene, utrite ich cistou a suchou handrickou.
i) Bateria musí byt' pred použitim nabitá. Vždy postupujte podla uvedenychPokynov a použivajte správny postup nabijania.
j) Nenechavajte bateriu nabijat, ak nebude bateria pouzita.
k) Po dlhodobom uloženi budete mozno musiet' vykonat' niedkol'ko cyklov nabijania a vybijania, aby bateria dosiahla svoj maximálny vykon.
I) Baturia poskytuje najvyší vykon, ak sa používa pri bežnej izbovej teplate (20 °C ± 5 °C).
m) Pri likvidacii bateri oddel'te od seba baterie s odlisnymi elektrochemickymi systemami.
n) Vykonávajte nabijanie iba v nabijačke, ktorá je špecifikovaná spoločnost'ou WORX. Nepouživajte inú nabijačku, než je nabijačka špecialne dodaná na použitie s týmto zariadením. Nabijačka, ktorá je vchodné pre jeder typ bátéri, moze pri použítí iného typu bátéri vytvárat' riziko spósobenia požiaru.
o) Nepoužívajte Žiadnu bateriu, ktorá nie je určěna na použitie s týmto zariadením.
p) Ukladajte baterie mimo dosahu deti.
q) Uschovajte originalu dokumentaciuk tomuto vyrobku na buduce odkazy.
r) Ak sa zariadenie nepoužíva, vyberte z neho bateriu.
s) Vykonávajte riadnu likvidáciu batérié.

SYMBOLY

NIE: Pri vymene bitov sa nepozerajie priamo do valca bitu, pretoze bity mozu vystrelit' smerom von.

Kvoli zniženiu rizika poranenia je potrebné, aby si používatel majprv precídal námod

Iba na pouzitie v interiéri

Používajte ochranu sluchu

Používajte protiprachovú masku

Nevystavujte dazdu alebo vode

Elektrické vyrobky sa nesmú likvidovat spolu s domácim odpadom. Recyklujte v zbernych miestach na tento učel zriadénych. O moznosti recyklácie sa informujte na miestnych uradoch alebo u predajcu.

POZNÁMKA: Pred tym, ako náradie použijete, precitajte si námod na použitie.

POUZIVANIE PODLA URCENIA

Toto ručné elektrické náradie je určěné na zaskrutkovávanie a uvolnovanie skrutiek, ako aj na vřtanie do dreva, kovu a plastov.

1. PRED UVEDENÍM DO PREVÁDZKY A) NABITIE BATORI

Nabijačka sa dodáva s jegnotkou litiovych baterii osadenych v náradi. Nepoužívajte iný typ nabijačky.

Iónovo-litová bátéria je chránena proti uplnému vybitiu. Ked sa bátéria vybije, ochranný obvod vypne náradie. Drziak nastroja sa prestane otáčat'.

Ked nabijate batériovy zdroj po prvy raz alebo po dlhodobom uskladneni sa nabije na 100% svojej kapacity až po niekofkých cykloch nabitia a vybitia.

B) NABIJANIE (Pozri Obr. A)

Skrutkovač je možné nabijat' dvoma spôsobmi.

1. Zástrčku napajacieho kábla nabijačky zapojte do vchodnej elektrickej zásuvky. Potom skrutkovač zapojte do zásuvky v nabijačke; poças nabijania bude svietí Červeny indicator.

2. Nabite skrutkovač pomocou nabíjacej základne. Vykonajte vyssie uvedeny postup a pripojte nabíjacku do vchodnej sietovej zásuvky. Indikator sa nerozsvieti. Potom pripojte základnu k nabíjacke. Indikator (červeny) bude poças nabijania svietit'.

Bateriu nechajte nabijat' 3-5 hodiny. Bateria je pine nabitá, ked' kontrlka zhasne. Nabijačku opdjoje. Nabijačku opdjoje od skrutkovača. Skrutkovač je pripravený na používanie.

DOLEZITE:

Poças nabijania sa nabijačka aj skrutkovač možu stat teplými na dotyk, je to normalny jav a nesignalizuje to ziadny problem.

2. NÁVOD NA POUŽITIE

1. VKLADANIE ZÁSOBNÍKA NA BITY (Pozri Obr. B)

Kryt zatlacte upln dozadu, aby sa dal vlozt'zasobnik na bity

2.VYBERBITU

1. Vysunutim celkom otvorte kryt až za Červenu značku na náradi. Zásobník bitov sa automaticicky posunie. (V pripline potreby je možné zásobník bitov ručne otočit došava.) (pozri obr. C1 C2).
2. Opakovane posunte horny kryt tam a spat, kym nie je vybraty pozadovany bit.

Alebo bit jegnodocho povytiahnite z drziaka a vymene ho za pozadovaný bit. Pri otvorení krytu sa bit automaticky vloží do zásobnika. (Pozri obr. D).

POZNÁMKA:

1. V toto skrutkovači sa možu používat'len 25 mm bity.
2. Ak kryt nie je uplne otvoreny, zasobnik na bity sa pri vyberaniz nastroja zasekne. Kryt zatlachte uplne dozadu.
3. Kryt sa nemusi upine zatvorit, ak je zasobnik na bity vnuti nespravne vyrovnany. Uistite sa, ze pri vyberani pozadovaného bitu na použivanie zasobnik na bityzacvakol na mieste. Ak kryt nie je mozné spravne zatvorit, stači otočit'sk'ucovadlo mierne doprava alebo dolava a skusit to znova.

3. ZÁMOK PREPÍNAÇA

Vypinač je možné zamknú't v polohe Vypnuté. Týmto sa zniži možnost náhodného spustenia, ked' sa skrutkovač nepoužíva. Ak chcete zamknú't vypinač, volic spatného otáčania a otáčania vpred prepnite do strednej polohy.

4. PREPÍNAC SMERU OTÁCANIA (Pozri Obr. E1 E2)

Pri vrtani a skrutkovani pouzite otacanie doprava oznacene < < " (packu presunut' dolava). Opačné smer otacania, oznacéný ^ 一 ^ 一 " (pactu presunut' doprava) použivajte iba na vytacanie skrutiek alebo pri uvolñovani zaseknutého vrtáka.

VAROVANIE: Smer otáčanie nikdy nemeinte,Pokym sa motor otáča, počkajte, kým sa

stroj zastavil

5. PLNE AUTOMATICKÉ ZAMKUTIE VRETENA (AUTOMATICKY ZÁMOK) (Pozri Obr. F)

Sklucovadlo skrutkovača (6) sa zamkne, ked' sa nestlači vypinač (4).

To umožnju v pripe potreby používat skrutkovač ručne. DOLEZITE:

Pri použivaní akourný nastroj nestlačte vypínač (4). V

opačnom pripeade by došlo k poskodeniu skrutkovača.

6. POUZIVANIE SVETLA LED

Svetlo LED zvyšije viditelnost a je ideálne na tmavy alebo uzavretý priestor.

7. OCHRANA PROTI PRILISNÉMU VYBITIU

Litiovo-ionovu bateriu chrani pred prilisnym vybitim „system na ochranu proti vybitu". Ak je bateria vybita, nastroj savpne pomocou ochranného obvodu: Skl'covadlo sa prestane otacat. Ked takato situacia nastane, je potrebné dobit' bateriu.

UDRZBA

Vase náradie si nevyžaduje ziadne dodatočné mazanie ani udžbu.

Vase náradie si nevyžaduje ziadny servisny zásah. Svoje náradie nikdy necistite vodou alebo chemickymi cristiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udriavajte cîsté. Ovládacie prvyzkabuvjte prachu. Cez vetracie štrbiny obcas možno vidjet iskrenie komutatóra. Je to normálny stav a neposkodzuje to vase náradie.

OCHRANA ZIVOTNÉHO PROSTREDA

Elektrické výrobky sa nesmú likvidovat spolu s domácim odpadom. Recyklujte v zbernych miestach na tento učel zriadenych. O moznosti recyklácie sa miujte na miestnych uradoch alebo u predajcu.

VYHLASENIE O ZHODE

My,

Vyhelasujeme, ze tento vyrobok

Popis Bezsnurovskrutkova

Zodpovedá nasledujúcim smerniciam:

Osoba oprávné na zostavenie technického sūboru,

Názov Russell Nicholson

Adresa Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

2014/08/18

Yujin Tang

Veduci oddelenia kvality firmy POSITEC
