NÁVOD NA OBSLUHU LM60 LiftMaster

• 31 Osvetlenie pohonu p. 9
• 32 Likvidácia p. 9
• 33 Často kladené otázky p. 9
• -10 Diagnostická tabuľka p. 11
• -12 34 Voliteľné príslušenstvo p. 12
• 35 Technické údaje p. 13
• 36 Náhradné diely/ručenie p. 13

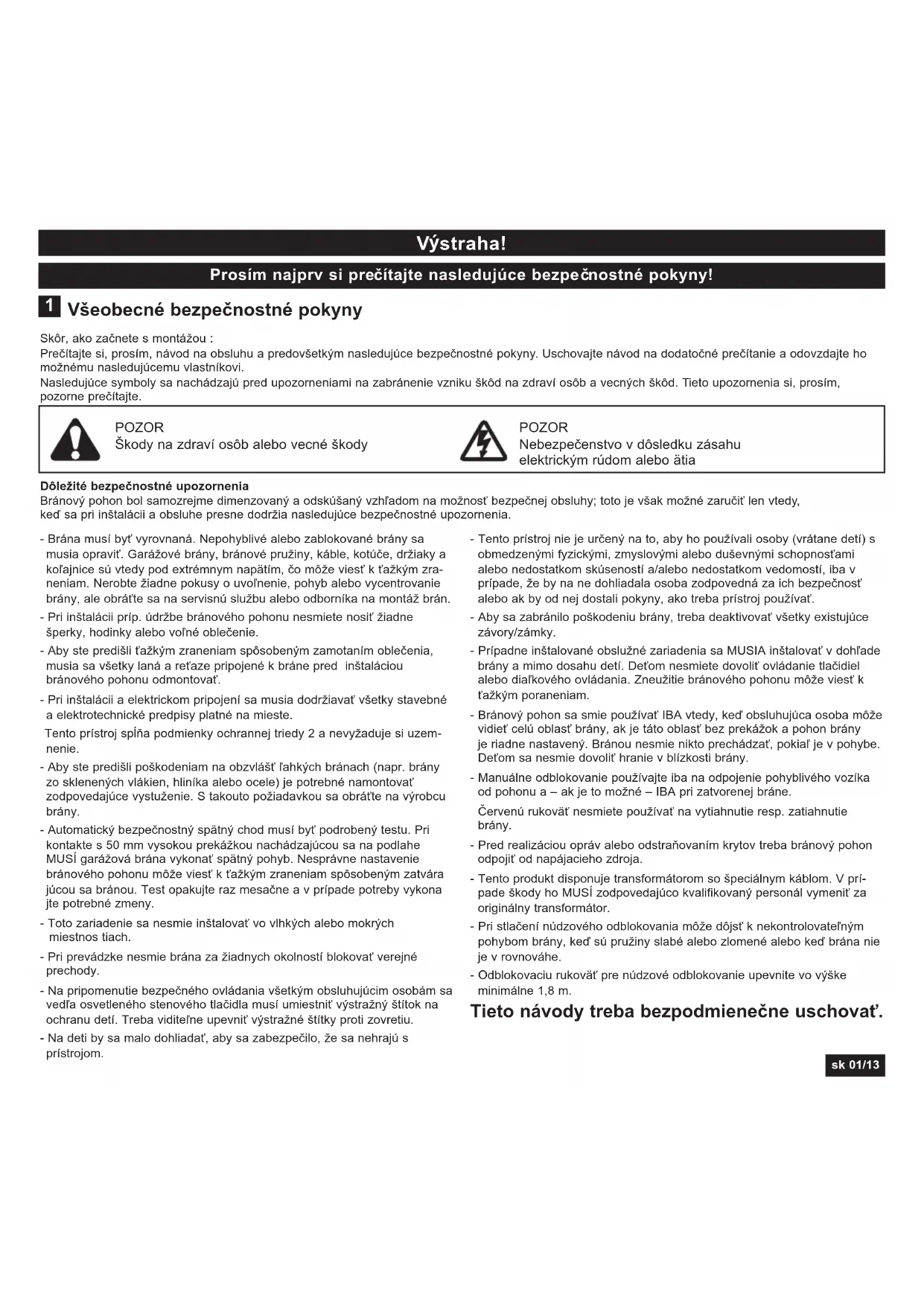

• 37 Vyhlásenie o zhode sk 01/13 Všeobecné bezpečnostné pokyny Skôr, ako začnete s montážou : Prečítajte si, prosím, návod na obsluhu a predovšetkým nasledujúce bezpečnostné pokyny. Uschovajte návod na dodatočné prečítanie a odovzdajte ho možnému nasledujúcemu vlastníkovi. Nasledujúce symboly sa nachádzajú pred upozorneniami na zabránenie vzniku škôd na zdraví osôb a vecných škôd. Tieto upozornenia si, prosím, pozorne prečítajte. Dôležité bezpečnostné upozornenia Bránový pohon bol samozrejme dimenzovaný a odskúšaný vzhľadom na možnosť bezpečnej obsluhy; toto je však možné zaručiť len vtedy, keď sa pri inštalácii a obsluhe presne dodržia nasledujúce bezpečnostné upozornenia. POZOR Škody na zdraví osôb alebo vecné škody POZOR Nebezpečenstvo v dôsledku zásahu elektrickým rúdom alebo ätia p. 13

Prosím najprv si pre

ítajte nasledujúce bezpe

straha! - Brána musí byť vyrovnaná. Nepohyblivé alebo zablokované brány sa musia opraviť. Garážové brány, bránové pružiny, káble, kotúče, držiaky a koľajnice sú vtedy pod extrémnym napätím, čo môže viesť k ťažkým zra- neniam. Nerobte žiadne pokusy o uvoľnenie, pohyb alebo vycentrovanie brány, ale obráťte sa na servisnú službu alebo odborníka na montáž brán. - Pri inštalácii príp. údržbe bránového pohonu nesmiete nosiť žiadne šperky, hodinky alebo voľné oblečenie. - Aby ste predišli ťažkým zraneniam spôsobeným zamotaním oblečenia, musia sa všetky laná a reťaze pripojené k bráne pred inštaláciou bránového pohonu odmontovať. - Pri inštalácii a elektrickom pripojení sa musia dodržiavať všetky stavebné a elektrotechnické predpisy platné na mieste. Tento prístroj spĺňa podmienky ochrannej triedy 2 a nevyžaduje si uzem- nenie. - Aby ste predišli poškodeniam na obzvlášť ľahkých bránach (napr. brány zo sklenených vlákien, hliníka alebo ocele) je potrebné namontovať zodpovedajúce vystuženie. S takouto požiadavkou sa obráťte na výrobcu brány. - Automatický bezpečnostný spätný chod musí byť podrobený testu. Pri kontakte s 50 mm vysokou prekážkou nachádzajúcou sa na podlahe MUSÍ garážová brána vykonať spätný pohyb. Nesprávne nastavenie bránového pohonu môže viesť k ťažkým zraneniam spôsobeným zatvára júcou sa bránou. Test opakujte raz mesačne a v prípade potreby vykona jte potrebné zmeny. - Toto zariadenie sa nesmie inštalovať vo vlhkých alebo mokrých miestnos tiach. - Pri prevádzke nesmie brána za žiadnych okolností blokovať verejné prechody. - Na pripomenutie bezpečného ovládania všetkým obsluhujúcim osobám sa vedľa osvetleného stenového tlačidla musí umiestniť výstražný štítok na ochranu detí. Treba viditeľne upevniť výstražné štítky proti zovretiu. - Na deti by sa malo dohliadať, aby sa zabezpečilo, že sa nehrajú s prístrojom. - Tento prístroj nie je určený na to, aby ho používali osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností a/alebo nedostatkom vedomostí, iba v prípade, že by na ne dohliadala osoba zodpovedná za ich bezpečnosť alebo ak by od nej dostali pokyny, ako treba prístroj používať. - Aby sa zabránilo poškodeniu brány, treba deaktivovať všetky existujúce závory/zámky. - Prípadne inštalované obslužné zariadenia sa MUSIA inštalovať v dohľade brány a mimo dosahu detí. Deťom nesmiete dovoliť ovládanie tlačidiel alebo diaľkového ovládania. Zneužitie bránového pohonu môže viesť k ťažkým poraneniam. - Bránový pohon sa smie používať IBA vtedy, keď obsluhujúca osoba môže vidieť celú oblasť brány, ak je táto oblasť bez prekážok a pohon brány je riadne nastavený. Bránou nesmie nikto prechádzať, pokiaľ je v pohybe. Deťom sa nesmie dovoliť hranie v blízkosti brány. - Manuálne odblokovanie používajte iba na odpojenie pohyblivého vozíka od pohonu a – ak je to možné – IBA pri zatvorenej bráne. Červenú rukoväť nesmiete používať na vytiahnutie resp. zatiahnutie brány. - Pred realizáciou opráv alebo odstraňovaním krytov treba bránový pohon odpojiť od napájacieho zdroja. - Tento produkt disponuje transformátorom so špeciálnym káblom. V prí- pade škody ho MUSÍ zodpovedajúco kvalifikovaný personál vymeniť za originálny transformátor. - Pri stlačení núdzového odblokovania môže dôjsť k nekontrolovateľným pohybom brány, keď sú pružiny slabé alebo zlomené alebo keď brána nie je v rovnováhe. - Odblokovaciu rukoväť pre núdzové odblokovanie upevnite vo výške minimálne 1,8 m. Tieto návody treba bezpodmienečne uschovať.Použitie na určený účel Prístroj je určený na otváranie a zatváranie výkyvných a sekčných garážových brán v súkromnej oblasti. Prístroj nie je určený a vhodný na komerčné použitie, ale výlučne na použitie na súkromných garážových bránach, ktoré sú určené pre samostatnú domácnosť. Každé používanie pohonu v rozpore s účelom skrýva v sebe závažné nebezpečenstvá úrazu. Výrobca nepreberá žiadne ručenie za používanie v rozpore s účelom. Rozsah dodávky Pred montážou skontrolujte, prosím, kompletnosť súčasne dodaných dielov. Upozornenie: Číslovanie platí iba pre zodpovedajúcu kapitolu. Prehľad výrobku Tento obr. vám pri postupnej montáži zariadenia poskytuje vždy kompletný prehľad o zmontovanom zariadení. Prehľad dielov (hlava pohonu):

2. Ručný vysielač 2x

3. Držiak koľajnice 2x

4. Vrecko s príslušenstvom 1x

Prehľad dielov (koľajnica):

5. Upevnenie na preklad 1x

9. Upevňovací strmeň 2x

Upozornenie: Obrázok ukazuje obsah základného modelu. V závislosti od kúpeného modelu sa obsahy kartónu menia.

Ak vaša garáž nemá bočný vstup, musí sa inštalovať externé núdzové odblokovanie. Toto umožňuje pri výpadku prúdu manuálnu prevádzku garážovej brány zvonka. Typy brán A. Jednodielna brána iba s horizontálnou vodiacou koľajnicou. B. Jednodielna brána s vertikálnou a horizontálnou vodiacou koľajnicou – špeciálnym ramenom brány (E, The Chamberlain Arm™) a svetelnou závorou, The Protector System™, potrebné. Váš predajca vám rád ďalej pomôže. C. Sekčná brána so zakrivenou vodiacou koľajnicou – použite rameno brány. D. Výkyvná brána "Canopy" – špeciálne rameno brány (E, The Chamber- lain Arm) a svetelná závora, The Protector System™ , potrebné. Váš predajca vám rád ďalej pomôže. E. Špeciálne rameno brány – The Chamberlain Arm™ pre brány typu B a D.

sk 02/13 Príprava Najprv skontrolujte, či je vaša brána vyrovnaná a v rovnováhe. Otvorte vašu bránu približne do polovice a pustite ju. Brána by teraz nemala samočinne zmeniť svoju polohu, ale musí zostať stáť v tejto polohe, držaná len silou pružiny.

1. Koľajnica garážovej brány sa MUSÍ bezpečne a stabilne upevniť na

nosnej stene resp. strope nad garážovou bránou.

2. V prípade, že je strop vo vašej garáži obložený, zadebnený a p., sú

podľa možnosti potrebné prídavné držiaky a upevňovacie lišty (nie sú obsiahnuté v rozsahu dodávky).

3. Ak vaša garáž nemá samostatný bočný vstup, musí sa inštalovať

externé núdzové odblokovanie. Potrebné náradie

3. Šesťhranná skrutka 4x

1. Upevnenie na preklad

6. Upevňovací strmeň

Zoznam náradia Rebrík Označovacia ceruzka Kliešte Vŕtačka Kladivo Račňa Pílka na kov Rozličné vrtáky (8, 6, 5, 4,5 mm) Očkový kľúč Vodováha Skrutkovač Meracie pásmosk 03/13 Montáž bránového pohonu Dôležité pokyny pre bezpečnú montáž. Dodržiavajte všetky montážne návody. Nesprávna montáž môže viesť k závažným poraneniam. Zmontovanie koľajnice Koľajnica je rozsiahlo predmontovaná a pozostáva z 1, 2 alebo 3 dielov. V prednej časti (A) sa nachádza pohyblivý vozík, vodiaca tyč, odblokovacia rukoväť, vodiaca kladka, ako aj upevnenie na preklad s napínačom ozubeného remeňa. V zadnej časti (B) sa nachádza uchytenie pre hnací hriadeľ a reťazové ozubené koleso. Prednú a zadnú časť koľajnice položte za sebou.

1. Odstráňte káblové spojky, ktoré fixujú ozubeného remeňa.

2. Obidve časti koľajnice celkom roztiahnite, aby ste mohli vytvoriť

medzeru pre obidve stredné časti (C). Táto koľajnica je koncipovaná tak, aby bolo možné stredné časti vložiť bez problémov. Posuňte 2 spojovacie kusy (D) nad miesta švov častí koľajnice, až k značkám. Na zafixovanie spojovacích kusov ohnite pomocou vhodného nástroja plechové výstupky smerom von. Montáž koľajníc je ukončená. Napnutie ozubeného remeňa Ozubený remeň koľajnice napnite natoľko, aby sa pružina (1) stlačila iba približne do polovice. Táto musí vedieť v bežnej prevádzke pružiť.

Montáž koľajnice na pohon

1. Kontrola, či ozubený remeň sedí na ozubenom kolese. V prípade, že

ozubený remeň pri zmontovaní predsa ešte preklzáva, ozubený remeň uvoľnite, položte a znova napnite.

2. Otočte koľajnicu (1) a so stranou ozubeného kolesa (2) ju nastrčte

celkom na pohon (3).

3. Koľajnicu zafixujte pomocou obidvoch upevňovacích strmeňov (4)

a pomocou skrutiek (5) na pohone. Voliteľne: Na skrátenie celej dĺžky o 140 mm sa môže pohon umiestniť odsadene o 90°, ako je zobrazené na obr. 11. To umožňuje prístup a programo- vanie zo strany. Na tento účel odstráňte spínač a namontujte ho na druhý na to určený držiak. Na utesnenie káblového výstupu odstráňte gumovú zátku. Pokračujte ďalej krokom 3. Tým je montáž bránového pohonu ukončená.

Zabudovanie bránového pohonu Určenie stredu garážovej brány Pri prácach nad hlavou sa musia na ochranu očí nosiť okuliare. Aby sa zabránilo poškodeniu brány, treba deaktivovať všetky existujúce závory/ zámky. Aby ste predišli ťažkým zraneniam, musia sa všetky laná a reťaze pripo- jené k bráne pred inštaláciou bránového pohonu demontovať. Bránový pohon sa musí inštalovať v minimálnej výške 2,1 m nad podlahou. Označte najprv strednú líniu brány (1). Vychádzajúc z tohto bodu ťahajte čiaru až k stropu. Pre montáž na strope nakreslite vychádzajúc z tejto čiary ďalšiu čiaru na strede stropu (2) v pravom uhle k bráne. Dĺžka cca 2,80 m. Montáž upevnenia na preklad UPOZORNENIE: Koľajnicu namontujte čo najtesnejšie nad bránu. Max- imálne 50 mm nad najvyšší bod. V závislosti od druhu brány sa môže horná hrana brány pri otvorení zdvihnúť o niekoľko cm. A. Nástenná montáž: Priložte upevnenie na preklad (1) v strede na zvislej strednej čiare (2); pritom leží jeho spodný okraj na horizontálnej čiare. Označte všetky otvory pre upevnenie na preklad. Predvŕtajte diery s priemerom 4,5 mm a upevnite upevnenie na preklad pomocou skrutiek do dreva (3). UPOZORNENIE: V prípade montáže na betónovom strope/ betónovom preklade treba použiť súčasne dodané hmoždinky do betónu (4) a skrutky (3). Veľkosť vyvŕtaného otvoru pri betóne: 8 mm. B. Montáž na strop: Ťahajte zvislú strednú čiaru (2) ďalej až k stropu a ťahajte ju cca 200 mm pozdĺžne na strope. Priložte upevnenie na preklad (1) stredovo na zvislej značke do vzdialenosti až do 150 mm od steny. Označte všetky otvory pre upevnenie na preklad. Vyvŕtajte diery s priemerom 4,5 mm a upevnite upevnenie na preklad pomocou skrutiek do dreva (3). Upevnenie pohonu na preklade Môže byť potrebné pohon položiť dočasne vyššie, aby koľajnica pri viacdielnych bránach nenarážala na pružiny. Pohon musí byť pritom buď dobre podopretý (rebrík) alebo ho musí pevne držať druhá osoba. Položte hlavu pohonu na podlahu garáže pod upevnenie na preklad. Nadvihnite koľajnicu, kým sa nebudú otvory upevňovacej časti a otvory upevnenia na preklad nachádzať nad sebou. Skrutku (1) veďte cez otvory a zafixujte ju pomocou matice (2).

14sk 04/13 Zavesenie bránového pohonu Otvorte celkom bránu, odložte bránový pohon na bráne (obr. A). Podložte drevo / kartón na označenom mieste (X). Pohon sa musí dobre upevniť na samonosnom konštrukčnom prvku garáže. Zobrazené sú tri príklady zabudovania, hoci je celkom možné, že žiadny z nich nezodpovedá presne vášmu vlastnému systému. Závesné upevnenia (1) sa musia ohnúť do uhla (obr. A), aby zaručili nepoddajné podopretie. Pri omietnutých, obložených alebo zadebnených stropoch (obr. B) treba pred upevnením pohonu upevniť na samonosný konštrukčný prvok stabilnú kovovú konzolu (nedodáva sa súčasne) (4). Pre upevnenie na betónovom strope (obr. C) použite súčasne dodané hmoždinky do betónu (5). Na oboch stranách pohonu odmerajte vždy vzdi- alenosť medzi pohonom a samonosným konštrukčným prvkom (alebo stropom). Obidva kusy závesného upevnenia prirežte na potrebnú dĺžku. Potom sploštite jeden koniec každej upevňovacej konzoly a ohnite ju, resp. ju otočte, až bude zodpovedať upevňovacím uholníkom. Vyvarujte sa ohýbania upevňovacej konzoly na jednom mieste, na ktorom sa nachádza- jú upevňovacie otvory. Do samonosných konštrukčných prvkov vyvŕtajte 4,5 mm vodiace otvory (alebo do stropu). Namontujte upevnenia so skrutkami do dreva (2) na zodpovedajúcom konštrukčnom prvku. Zdvihnite pohon; upevnite ho na konzolách závesného upevnenia pomocou jednej skrutky a jednej matice (3). Uistite sa, že je koľajnica umiestnená v strede nad bránou. ODSTRÁŇTE drevo. Vytiahnite bránu rukou. Keď brána narazí na koľajnicu, umiestnite upevnenie vodiacej koľajnice vyššie. Dávajte pozor na vodorovný priebeh koľajnice pozdĺž stropu. Vzdialenosť sa môže prispôsobiť prostredníctvom zadaných vzdialeností dier. Presahujúce konce stropného upevnenia sa môžu v prípade potreby skrátiť. Montáž upevnenia brány Montáž pri sekčných bránach alebo jednodielnych bránach: Upevnenie brány (1) má k dispozícii viacero upevňovacích otvorov. Priložte upevnenie brány v strede hore na na vnútornej strane brány, ako je zobrazené. Označte otvory a naskrutkujte upevnenie brány. Montážne výšky:

1. Jednodielny brána alebo sekčná brána s jednou vodiacou koľajnicou:

Vzdialenosť k hornej hrane brány 0 - 100 mm.

2. Sekčná brána s dvoma vodiacimi koľajnicami:

Namontujte vo vzdialenosti 100 - 130 mm k hornej hrane brány. Upozornenie: Upevňovací bod na bráne musí byť rám alebo stabilné miesto bránovom paneli. Príp. treba prevŕtať, ako je zobrazené na obr. B a zoskrutkovať (nie je súčasťou).

Upevnenie ramena brány na pohyblivom vozíku Priame rameno brány je už predmontované. Potiahnutím za červenú rukoväť sa pohyblivý vozík odblokuje od ozubeného remeňa a môže sa pohybovať rukou. ODBLOKOVANIE:

1. Brána by mala byť podľa možnosti celkom zatvorená.

2. Červenú núdzovú odblokovaciu rukoväť potiahnite smerom dole.

ZABLOKOVANIE: Odblokovací mechanizmus zabráni tomu, aby sa pohyblivý vozík znova automaticky zablokoval. Stlačte zelený gombík na pohyblivom vozíku a pri nasledujúcom pohybe brány sa systém znova zablokuje. Odblokovaciu rukoväť pre núdzové odblokovanie upevnite vo výške minimálne 1,8 m.Na lane rukoväte brány upevnite žltý upozorňovací štítok odblokovania (nálepka).

Elektrická prípojka Aby sa zabránilo ohrozeniam osôb a škodám na prístroji, smie sa bránový pohon uviesť do činnosti až vtedy, keď je na to v tomto návode výslovne daný pokyn. Sieťová zástrčka musí byť kedykoľvek voľne prístupná za účelom odpojenia od siete. Pripojenie osvetleného stenového tlačidla alebo stenovej konzoly Všetky spínače alebo tlačidlá namontované na stene sa musia inštalovať v dohľade brány mimo oblasti brány alebo bránových koľajníc vo výške 1,5 m. Vedľa týchto spínačov treba umiestniť výstražný štítok na ochranu detí. Na zadnej strane spínača sa nachádzajú dve skrutkové svorky. Zo zvončekového drôtu (4) odstráňte izoláciu v dĺžke do 6 mm. Oddeľte drôty od seba dostatočne tak, aby sa drôt mohol pripojiť na jednu skrutkovú (RED) svorku a drôt na druhú skrutkovú (WHT) spojku. Osvetlené stenové tlačidlo: Pomocou súčasne dodaných skrutiek do plechu (3) namontujte na vnútornú stenu garáže. Pri suchých (steny zo suchej výstavby) alebo betónových stenách najprv vyvŕtajte diery priemeru 5 mm a použite hmoždinky (6). Odporúča sa montáž vedľa bočného vstupu do garáže mimo dosahu detí. Zvončekový drôt veďte pozdĺž steny pod stropom až k bránovému pohonu. Zvončekový drôt veďte pozdĺž steny pod stropom až k bránovému pohonu. Na upevnenie drôtu použite klincové príchytky (5). Zvončekový drôt veďte zhora cez káblový kanál k svorke. Stlačenie tlačidla: Na otvorenie, resp. zatvorenie brány stlačte raz. Na zastavenie pohybu- júcej sa brány stlačte znova. Multifunkčná stenová konzola: Na otvorenie, resp. zastavenie brány stlačte biely štvorec. Keď ešte raz stlačíte, brána sa zastaví. Funkcia svetla: Stlačte svetelné tlačidlo, aby ste zapli alebo vypli svetlo pohonu. Keď zapnete svetlo a uvediete pohon do prevádzky, zostane svetlo zapnuté 2,5 minúty. Aby sa svetlo vyplo skôr, stlačte znova tlačidlo. Svetelné tlačidlo nemá žiadny vplyv na osvetlenie pohonu, keď je v prevádzke.

18sk 05/13 Inštalácia svetelnej závory (voliteľne) Po inštalácii a nastavení bránového pohonu sa môže inštalovať svetelná závora. Návod na inštaláciu je súčasťou rozsahu dodávky svetelnej závory. Pomocou voliteľnej svetelnej závory sa zabezpečí, aby bola brána otvorená ,resp. zostala otvorená, pokiaľ sa v oblasti brány nachádzajú osoby, zvlášť malé deti. Pomocou svetelnej závory zatvárajúca sa brána vyjde nahor, resp. otvorená brána bude blokovaná na zatváraní, keď osoba nachádzajúca sa v oblasti brány preruší lúč snímača. Svetelná závora sa zvlášť odporúča pre rodiny s malými deťmi.

Pripojenie pohonnej jednotky Pripojte bránový pohon podľa na mieste platných smerníc a ustanovení k zástrčke s ochranným kontaktom, inštalovanej podľa predpisov. UPOZORNENIE: So zapnutím pohonu sa krátko zapne tiež osvetlenie pohonu. Nastavenie a otestovanie brány Bránový pohon sa smie obsluhovať iba vtedy, keď obsluhujúca osoba môže vidieť celú oblasť brány, táto je bez prekážok a bránový pohon je riadne nastavený. Bránou nesmie nikto prechádzať, pokiaľ je v pohybe. Pred prvým uvedením do prevádzky skon- trolujte, že všetky zariadenia, ktoré nebudú potrebné, sú odstavené z pre- vádzky. Odstráňte všetky montážne pomôcky a nástroje z oblasti otáčania brány.

Nastavenie koncových polôh Koncové polohy sú polohy, v ktorých brána zastaví, keď sa pohybovala smerom hore alebo dole. Na nastavenie koncových polôh vykonajte nasle- dujúce kroky programovania. Pohon je vybavený dvoma rýchlosťami. Softvér pohonu si pri naučení vyberie automaticky vhodnú rýchlosť. Výkyvné a jednodielne brány sa podľa predpisov pohybujú automaticky pomalou rýchlosťou. Brány, ktorých dráha pojazdu je kratšia ako 190 cm, sa pohybujú taktiež pomaly. ÚVOD: Váš otvárač garážovej brány je elektronicky koncipovaný tak, aby sa zjednodušili všetky nastavenia, ako napríklad nastavenie koncových polôh OTV a ZATV. Riadiace prístroje pritom automaticky zaznamenávajú potreb- nú silu, ktorú potrebuje pohon na nabehnutie do týchto koncových polôh. UPOZORNENIE: Pri akejkoľvek prekážke počas chodu hore brána zastaví. Pri akejkoľvek prekážke počas chodu dole brána obráti chod. Navštívte nás na www.liftmaster.eu alebo naskenujte pomocou vášho smartfónu kód nachádzajúci sa na zadnej strane návodu, aby ste si k vášmu novému otváraču garážovej brány prezreli krátke inštruktážne video.

PROGRAMOVACIE TLAČIDLÁ: Programovacie tlačidlá sa nachádzajú pod odoberateľným krytom na zad- nej strane pohonu (pozri obr. 24).

1. Stlačte a podržte pravé programovacie tlačidlo (medzi tlačidlom HORE a

DOLE), až začne blikať tlačidlo HORE.

2. Stlačte a podržte teraz tlačidlo HORE, až bude dosiahnutá želaná kon-

cová poloha OTV. UPOZORNENIE: Pomocou tlačidla HORE a DOLE sa môže koncová poloha veľmi presne nastaviť alebo skorigovať.

3. Hneď, ako sa brána nachádza v želanej koncovej polohe OTV, stlačte

znova obdĺžnikové programovacie tlačidlo. Osvetlenie pohonu krátko bliká a teraz začne blikať tlačidlo DOLE.

4. Stlačte a podržte teraz tlačidlo DOLE, až bude dosiahnutá želaná

koncová poloha ZATV. Uistite sa, že nejdete príliš ďaleko alebo či sa lišta neohýba smerom hore. UPOZORNENIE: Pomocou tlačidla HORE a DOLE sa môže koncová poloha veľmi presne nastaviť alebo skorigovať.

5. Hneď, ako sa brána nachádza v želanej koncovej polohe ZATV, stlačte

znova obdĺžnikové programovacie tlačidlo. Osvetlenie pohonu krátko bliká a teraz začne blikať tlačidlo HORE.

6. Stlačte teraz tlačidlo HORE. Ak brána dosiahne želanú koncovú polohu

OTV, začne blikať tlačidlo DOLE. UPOZORNENIE: Ak brána nenabehne do koncovej polohy OTV, pro gramovanie sa nepodarilo. Vykonajte potom programovanie znova počí najúc bodom 1. Ak sa brána nepohybuje dostatočne ďaleko, prečítajte si odsek 33 „Často kladené otázky“.

7. Stlačte tlačidlo DOLE. Brána prejde teraz k nastavenej polohe ZATV.

Programovanie je ukončené.Špeciálne vybavenie (voliteľne) A. Pripojenie pre dvere v bráne Otvorte kryt. Za ním ležia rýchlopripojovacie svorky. Pripojte zvončekový drôt na rýchlopripojovacie svorky 4 a 5. B. Pripojenie pre blikajúce svetlo Blikajúce svetlo sa môže inštalovať na akomkoľvek ľubovoľnom mieste. Pripojte zodpovedajúci kábel na rýchlopripojovacie svorky 6 a 7. D. Druhé zastavenie Popis funkcie: Poloha druhého zastavenia slúži podľa typu brány na čiastočné otvorenie pre chodcov, na funkciu vetrania alebo na čiastočné otvorenie pre domáce zvieratá. Druhé zastavenie je nastaviteľné pre každú ľubovoľnú polohu brány v rámci obidvoch koncových polôh garážovej brány. Aktivovanie: UPOZORNENIE: Pri všetkých krokoch programovania, pri ktorých sa majú stlačiť tlačidlá súčasne, treba bezpodmienečne dávať pozor na to, aby sa to vykonalo dôkladne. Ak by mali po súčasnom stlačení blikať iné tlačidlá, ako je popísané, odpojte pohon na niekoľko sekúnd od siete. Potom začnite programovanie odznova.

1. Premiestnite bránu pomocou ručného vysielača alebo stenovej

3. Stlačte súčasne obdĺžnikové programovacie tlačidlo a tlačidlo

2. Stlačte súčasne obdĺžnikové programovacie tlačidlo a tlačidlo

HORE na 3 sekundy a počkajte na blikanie osvetlenia pohonu. D. Automatické zatvorenie Popis funkcie: Bezpečnostná svetelná závora Chamberlain musí byť inštalovaná podľa EN60335-1-95. Aktivovanie: Stlačte súčasne obdĺžnikové programovacie tlačidlo a tlačidlo DOLE, až bude blikať osvetlenie pohonu. 1x stlačenie tlačidla HORE = 10 sekúnd času počítania. Je možné až do 180 sekúnd (stlačiť 18x). Na ukončenie programovania stlačte obdĺžnikové programovacie tlačidlo. Zatiaľ čo prebieha čas až do procesu zatvorenia, bliká tlačidlo DOLE. Deaktivovanie: Stlačte súčasne obdĺžnikové programovacie tlačidlo a tlačidlo DOLE, až bude blikať osvetlenie pohonu. Na ukončenie programovania stlačte obdĺžnikové programovacie tlačidlo. sk 06/13 Otestovanie automatického bezpečnost ného spätného chodu Automatický bezpečnostný spätný chod musí byť podrobený testu. Pri kontakte s 50 mm vysokou prekážkou nachádzajú cou sa na podlahe musí garážová brána vykonať spätný pohyb. Nesprávne nastavenie bránového pohonu môže viesť k ťažkým zraneniam spôsobeným zatvárajúcou sa bránou. Test opaku- jte raz mesačne a v prípade potreby vykonajte potrebné zmeny. Test prekážky: Položte pod bránu garáže na zem 50 mm vysokú prekážku (1). Uveďte bránu do pohybu smerom dole. Brána musí pri kontakte s prekážkou vykonať spätný pohyb. Keď brána pri kontakte zastaví, neprejde brána dostatočne ďaleko nadol. V tomto prípade nanovo naprogramujte obe kon- cové polohy.Ak brána po kontakte s 50 mm vysokou prekážkou vykoná spätný pohyb, odstráňte prekážku a bránu nechajte raz úplne otvoriť a zatvoriť. Brána sa nesmie vrátiť, keď je dosiahnutá poloha brány „Zatvorená“. Ak sa napriek tomu vráti, musia sa obe koncové polohy nano- vo naprogramovať. Test otvorenia: Položte na strede brány 20 kg. Brána sa nesmie pohnúť nahor. Programovanie diaľkového riadenia/ rádiového stenového tlačidla (voliteľne) Pohon garážovej brány ovládajte iba vtedy, keď máte garážovú bránu v plnom zornom poli, keď sa tam nenachádzajú žiadne prekážky a keď je pohon správne nastavený. Keď sa garážová brána otvára alebo zatvára, nesmie nikto vstupovať do garáže, resp. opúšťať garáž. Nenechajte deti používať tlačidlá (ak existujú) alebo diaľkové ovládanie a nenechajte ich tiež hrať sa v blízkosti garážovej brány. Prijímač a diaľkové ovládanie vášho pohonu garážovej brány sú napro- gramované na rovnaký kód. Pri nadobudnutí ďalšieho príslušenstva k diaľkovému ovládaniu treba pohon garážovej brány zodpovedajúco napro- gramovať, aby zodpovedal novému kódu diaľkového ovládania. Programovanie prijímača na dodatočný kód ručného vysielača pomocou žltého okrúhleho tlačidla naučenia.

2. Podržte stlačené jedno tlačidlo ručného vysielača, pomocou ktorého

chcete v budúcnosti obsluhovať vašu garážovú bránu (2).

3. Keď začne blikať osvetlenie pohonu, tlačidlo pustite. Kód je naučený.

Teraz pohon funguje, keď sa stlačí tlačidlo na ručnom vysielači. Keď sa tlačidlo ručného vysielača pustí, skôr ako začne blikať osvetlenie pohonu, pohon sa kód nenaučí. Vymazanie všetkých kódov ručného vysielača Na deaktivovanie neželaného kódu sa musia najprv vymazať všetky kódy: Žlté tlačidlo na pohone držte stlačené, kým nezhasne osvetlené tlačidlo naučenia (cca 10 sekúnd). Tým sú všetky predtým naučené kódy vymazané. Každý vami želaný ručný vysielač a každý bezkľúčový prístupový systém sa musí naprogramovať nanovo.

25sk 07/13 J. Diaľkovo ovládaný bezkľúčový prístupový systém (iba s rádiovým kódovacím zámkom 747EV): Bránu prevádzkujte s osobným 4-miestnym číselným kódom. K. Dočasný prístup (iba s rádiovým kódovacím zámkom 747EV): Môže sa naprogramovať dočasný kód pre obmedzený prístup ku garáži (časovo obmedzený alebo obmedzený počet otváracích procesov). L. Funkcia zatvorenia cez jednotlivé tlačidlo (iba s rádiovým kódovacím zámkom 747EV): Bez prístupového kódu sa môže brána zatvoriť (nie otvoriť) z každej polohy. M. Batérie CM475EV a CM475SOL( Pripojenie 24 V): Batéria v prípade výpadku prúdu poskytuje energiu až do 24 hodín. Solárne poháňaná batéria v prípade výpadku prúdu poskytuje energiu až do 24 hodín (plánovane od roku 2014). N. myQ (iba s internetovým rozhraním „Gateway“ 828EV): Umožňuje prevádzku garážovej brány cez internet alebo kompatibilný mobilný telefón. O. Snímač garážovej brány (iba so snímačom garážovej brány 829EV): Poskytuje optickú (prostredníctvom kontrolky LED) a akustickú kontrolu polohy brány. Brána sa môže zatvoriť tiež z tohto prístroja. P. Laserový parkovací garážový snímač (je potrebná svetelná závora a laserový parkovací snímač) Rýchlosvorky 2 a 3 (k dispozícii cca od júla 2013) Q. Napájanie externých prístrojov (pripojenie 24 voltov) 24 VDC/max. 50 mA Upozornenie: V prípade externých prijímačov musí byť vypnutý poho tovostný režim so spotrebou nižšou ako 1 watt. R. Vypnutie/zapnutie pohotovostného režimu so spotrebou nižšou ako 1 watt Pohotovostný režim so spotrebou nižšou ako 1 watt je vždy zapnutý už vo výrobe. (Po zhasnutí osvetlenia a pri zatvorenej garážovej bráne.) Vypnutie pohotovostného režimu so spotrebou nižšou ako 1 watt:

3. Prístroj opäť zapojte do siete, kým sú tlačidlá stlačené.

4. Po cca 5 sekundách 10x zabliká osvetlenie pohonu potvrdzujúce

vypnutie. Upozornenie: Vždy, keď bude pohon oddelený od siete, zabliká osvetlenie pohonu 10x, čím signalizuje, že pohotovostný režim so spotrebou nižšou ako 1 watt je vypnutý. Zapnutie pohotovostného režimu so spotrebou nižšou ako 1 watt: pozri aktivovanie Upozornenia: - Ak bola prerušená svetelná závora, čas priebehu sa znova vynuluje (začína odznova). - Z polohy Druhé zastavenie automatické zatvorenie nefunguje. - Aby bolo možné aktivovať automatické zatvorenie, pohon garážovej brány musí dosiahnuť koncovú polohu OTV. Riešenie problémov: Problém: Pohon bez svetelnej závory viac nepracuje. Riešenie: Nejde o chybu. Správne. Svetelná závora, pokiaľ je raz pripojená, je nevyhnutne potrebná. E. Zmena z rýchlej na pomalú rýchlosť Popis funkcie: Pohon zvolí automaticky potrebnú rýchlosť. Zmena rýchlosti:

1. Premiestnite bránu do koncovej polohy ZATV.

2. Stlačte súčasne tlačidlo HORE a DOLE, až bude blikať osvetlenie

pohonu. Pozor: Z bezpečnostných dôvodov je rýchlosť pri bránach s dráhou pojazdu menej ako 190 cm pomalšia. Jednodielne brány, vyklápacie brány, ako aj všetky druhy výkyvných brán sa smú prevádzkovať iba s pomalou rýchlosťou. F. Obsadenie tlačidiel ručného vysielača pre OTV, STOP alebo ZATV Popis funkcie: Každé tlačidlo ručného vysielača sa môže obsadiť príkazom OTV, STOP alebo ZATV. OTV: Stlačte súčasne žlté tlačidlo naučenia a tlačidlo HORE, až sa rozsvieti kontrolka LED. Stlačte teraz tlačidlo na ručnom vysielači, ktoré má dostať príkaz OTV a počkajte, až bude osvetlenie pohonu blikať. STOP: Stlačte súčasne žlté tlačidlo naučenia a obdĺžnikové programovacie tlačidlo, až sa rozzsvieti kontrolka LED. Stlačte teraz tlačidlo na ručnom vysielači, ktoré má dostať príkaz STOP a počkajte, až bude osvetlenie pohonu blikať. ZATV: Stlačte súčasne žlté tlačidlo naučenia a tlačidlo DOLE, až sa rozsvieti kontrolka LED. Stlačte teraz tlačidlo na ručnom vysielači, ktoré má dostať príkaz ZATV a počkajte, až bude osvetlenie pohonu blikať. G. Prázdninový režim (iba so stenovou konzolou 78EV): Ak je tento režim aktívny, nemôže sa brána prevádzkovať cez ručný vysielač. H. Programovanie ručného vysielača cez stenovú konzolu (iba so stenovou konzolou 78EV).

I. Zapnutie a vypnutie osvetlenia pohonu

(iba so stenovou konzolou 78EV): Osvetlenie pohonu sa môže kedykoľvek zapnúť a vypnúť. Automatické osvetlenie (len so svetelnou závorou a stenovou konzolou) Hneď ako je svetelná závora prerušená, zapne sa pri otvorenej bráne osvetlenie. Aktivovanie: Stlačte tlačidlo „LIGHT“ na stenovej konzole a držte ho stlačené 10 sekúnd . Deaktivovanie: pozri aktivovanieOvládanie bránového pohonu Automatické otvorenie/zatvorenie brány: Pomocou nasledujúcich prístrojov sa môže aktivovať bránový pohon:

• Ručný vysielač: Stlačte tlačidlo, kým sa brána nedá do pohybu.

• Stenový vypínač (ak je toto príslušenstvo nainštalované): Stlačte tlačidlo, kým sa brána nedá do pohybu. Manuálne otvorenie brány (ručná prevádzka): Ak je to možné, brána by mala byť celkom zatvorená. Slabé alebo chybné pružiny môžu zapríčiniť rýchle zatvorenie otvorenej brány, čo môže viesť k vecným škodám alebo ťažkým škodám na zdraví osôb. ODBLOKOVANIE: Potiahnite krátko za červenú rukoväť nadol. Potom otvorte ručne bránu. Neotvárajte/nezatvárajte bránu ťahaním za lano! ZABLOKOVANIE: Odblokovací mechanizmus zabráni tomu, aby sa pohyblivý vozík znova automaticky zablokoval. Stlačte zelený gombík na pohyblivom vozíku a pri nasledujúcom pohybe brány sa systém znova zablokuje. Sled funkcií Pri stlačení bránového pohonu pomocou diaľkového ovládania alebo sten- ového tlačidla: - brána sa zatvorí, keď bola celkom otvorená, - brána sa otvorí, keď bola zatvorená, - brána sa zastaví, keď sa práve otvára alebo zatvára, - brána sa pohybuje do opačného smeru pohybu, ktorý bol naposledy vykonávaný, keď je z časti otvorená, - brána prejde späť do otvorenej polohy brány, keď pri procese zatvára- nia narazí na prekážku, - brána sa zastaví, keď pri otváraní natrafí na prekážku. - Svetelná závora (voliteľne): Pomocou svetelnej závory zatvárajúca sa brána vyjde nahor, resp. otvorená brána bude blokovaná na zatváraní, keď osoba nachádzajúca sa v oblasti brány preruší lúč snímača. - MULTIFUNKČNÁ STENOVÁ KONZOLA (voliteľne) Na otvorenie, resp. zatvorenie brány stlačte raz veľké tlačidlo (1). Na zastavenie pohybujúcej sa brány stlačte znova. Ovládanie osvetlenia Na zapnutie alebo vypnutie osvetlenia pohonu stlačte tlačidlo (2) s nápisom LIGHT. Ak sa brána otvorí alebo zatvorí, nemá toto tlačidlo žiadny vplyv na osvetlenie pohonu. Ak zapnete svetlo a aktivujete potom pohon brány, zostane zapnuté 2,5 minúty. Na skoršie vypnutie svetla stlačte tlačidlo znova. Osvetlenie pohonu sa zapne v nasledovných prípadoch:

1. Prvé zapnutie bránového pohonu (krátke)

2. Prerušenie prívodu prúdu (krátke)

3. Pri každom zapnutí bránového pohonu.

Svetlo sa po 2 1/2 minútach znova automaticky vypne. Upevnenie upozorňovacích štítkov (obr. 28) sk 08/13 Čistenie a údržba Pred každým ošetrovaním, čistením a príslušnými údržbovými prácami sa musí vytiahnuť sieťová zástrčka. Nebezpečenstvo zásahu elektrickým prúdom! Ošetrovanie pohonu brány Riadna inštalácia zaručuje optimálnu funkčnosť bránového pohonu pri min- imálnych nákladoch na údržbu. Dodatočné mazanie nie je potrebné. Hrubá špina vo vodiacej koľajnici môže negatívne ovplyvniť funkciu a musí sa odstrániť. Čistenie Vyčistite hlavu pohonu, stenový spínač a ručný ovládač pomocou mäkkej, suchej handry. Nepoužívajte žiadne kvapaliny. Údržba Zariadenie, zvlášť káble, pružiny a upevňovacie diely treba často kontrolovať vzhľadom na príznaky opotrebenia, poško- denia alebo nedostatočnú rovnováhu. Nepoužívajte, keď sa musia zrealizovať opravárenské alebo nastavovacie práce, pretože chyba v zariadení alebo nesprávne vyrovnaná dráha brány môžu zapríčiniť porane- nia. Raz mesačne:

• Nanovo otestujte automatický bezpečnostný spätný chod a v prípade potreby ho znova nastavte.

• Bránu ovládajte manuálne. Pri nevyrovnanej alebo zablokovanej bráne sa obráťte, prosím na servisnú službu.

• Skontrolujte úplné otvorenie resp. zatvorenie brány. Prípadne nastavte nanovo koncové spínače a/alebo silu. Dvakrát ročne:

• Skontrolujte napnutie ozubeného remeňa. K tomu najprv oddeľte pohyblivý vozík od pohonu. Prípadne upravte napnutie. Raz ročne: (Na bráne)

• Namažte kolieska brány, ložiská a kĺby. Dodatočné mazanie pohonu brány nie je potrebné. Nastavenie koncového spínača a sily: Tieto nastavenia sa musia skontrolovať pri inštalácii pohonu a musia sa riadne zrealizovať. Podmienene poveternostnými vplyvmi sa môžu pri pre- vádzke bránového pohonu vyskytnúť malé zmeny, ktoré sa musia odstrániť novým nastavením. To sa môže stať najmä v prvom roku prevádzky. Starostlivo dodržiavajte pokyny na nastavenie koncového spínača a ťahovej sily a po každom novom nastavení otestujte nanovo bezpečnostný spätný chod.

27Výmena batérií ručného vysielača Batéria ručného vysielača: Batérie v ručnom vysielači majú mimoriadne dlhú životnosť. Ak sa zníži dosah vysielača, musia sa batérie vymeniť. Batérie nepodliehajú záruke. Dodržiavajte k tomu nasledujúce pokyny pre batérie: Batérie sa nesmú likvidovať prostredníctvom domového odpadu. Každý spotrebiteľ je zo zákona povinný batérie riadne zlikvidovať na určených zberných miestach. Nikdy opäť nenabíjajte batérie, ktoré na to nie sú vhodné. Nebezpečenstvo výbuchu! Uschovávajte batérie mimo dosahu detí, nespájajte ich nakrátko ani ich nerozoberajte. Keď ste prehltli batériu, vyhľadajte ihneď lekára. Pred vložením vyčistite v prípade potreby kontakty batérie a prístroja. Vybité batérie odstráňte bezodkladne z prístroja! Zvýšené nebezpečenstvo vytečenia! Nikdy nevystavujte batérie nadmernému teplu ako slnečné žiarenie, oheň alebo podobne! Existuje zvýšené nebezpečenstvo vytečenia! Vyvarujte sa kontaktu s pokožkou očami a sliznicami. Miesta zasiahnuté elektrolytom ihneď opláchnite dostatočným množstvom studenej vody a vyhľadajte bezodkladne lekára. Vymieňajte vždy všetky batérie súčasne. Vkladajte iba batérie rovnakého typu, nepoužívajte rozdielne typy alebo súčasne staré a nové batérie. Pri dlhšom nepoužívaní odstráňte batérie z prístroja. Výmena batérie: Na výmenu batérie otvorte kryt na zadnej strane pomocou skrutkovača. Vyberte kryt a pod ním ležiace riadenie. Posuňte batériu na stranu a vyberte ju. Pri zasunutí novej batérie dávajte pozor na polaritu. Ručný vysielač znova zmontujte. POZOR! Nebezpečenstvo výbuchu pri neodbornej výmene batérie. Náhrada iba tým istým alebo rovnocenným typom (10A20-WH). Osvetlenie pohonu LED osvetlenie pohonu má veľmi dlhú životnosť a nevyžaduje si údržbu. Kryt svetla sa nemôže odobrať.

Likvidácia Obal je vyrobený z ekologických materiálov. Môže sa zlikvidovať vyho- dením do miestnych recyklačných kontajnerov. Podľa európskej smernice 2002/96/ES o odpade z elektrických a elektronických zariadení musí byť toto zariadenie po použití zlikvidované v súlade s predpismi, aby bola zaručená recyklácia použitých materiálov. Viac informácií o možnostiach likvidácie vám poskytne obecná alebo mestská správa.

1. Bránový pohon sa nedá zapnúť pomocou diaľkového

• Je pohon pripojený na prívod elektrickej energie? Ak sa jedna z lámp pripojených na zásuvku nezapína, skontrolujte poistku alebo vypínač pri preťažení. (Niektoré zástrčky sa zapínajú cez stenový spínač.)

• Sú všetky blokovania brány deaktivované? Pozri bezpečnostné pokyny

• Musí kontrolné LED v ručnom vysielači svietiť, keď sa stlačí tlačidlo? Inak je buď vybitá batéria, je ručný vysielač chybný alebo je príliš ďaleko od pohonu.

• Pokúste sa o prevádzku s novou batériou.

• Keď máte k dispozícii dva resp. viac ručných vysielačov, z ktorých iba jeden funguje, skontrolujte programovanie prijímača.

• Nachádza sa sneh/ľad pod bránou? Potom brána možno primrzla k podlahe. Odstráňte prípadne prekážky.

• Možno je chybná pružina brány. Túto musí vymeniť špecializovaný podnik.

2. Dosah ručného vysielača je príliš malý:

• Je vložená batéria? Vložte novú batériu.

• Vyskúšajte diaľkové ovládanie vo vozidle na inom mieste.

• Dosah vysielača sa znižuje pri kovových bránach, hliníkových a kovových obloženiach.

3. Brána vykonáva bez zjavného dôvodu spätný pohyb:

• Je brána nejakým spôsobom obmedzovaná? Vytiahnite manuálne odblokovanie a ovládajte bránu ručne. Pri nevyrovnanej alebo zablokovanej bráne sa obráťte, prosím, na servisnú službu.

• Nanovo naprogramujte pracovnú silu a úsek dráhy pohonu.

• Upracte ľad alebo sneh v oblasti zatvárania brány.

• Ak vykoná brána pri dosiahnutí polohy brány „Zatvorená“ spätný chod, musí sa nastaviť koncový spínač pre túto polohu brány. Po ukončení každého nastavenia sa musí nanovo otestovať automatický bezpečnostný spätný chod:

• Príležitostné nové nastavenie koncových polôh nie je nezvyčajné. Zvlášť kvôli poveternostným vplyvom sa môže dráha brány prestaviť.

4. Garážová brána sa otvára a zatvára samočinne:

• Vymažte všetky ručné vysielače a potom ich naprogramujte nanovo. Pozri „Programovanie ďalších ručných vysielačov”.

• Je tlačidlo diaľkového ovládača zablokované v polohe „ZAP”?

• Používajte iba originálne diaľkové ovládače! Používanie cudzích produktov vedie k poruchám.

• Tlačidlo diaľkového ovládania bolo nedopatrením stlačené (vrecko).

• Kábel stenového spínača je poškodený (odstráňte podľa testu).

• Príslušenstvo pripojené k pohonu aktivuje chod (odstráňte podľa testu).

5. Brána sa nezatvára úplne:

• Nanovo naprogramujte úsek dráhy pohonu. Kontrola mechanických konštrukčných dielov vzhľadom na zmeny, napr. ramená brány a kovania Po každom novom nastavení polohy brány „Zatvorená“ sa musí nanovo otestovať funkcia automatického bezpečnostného spätného chodu.

• Musí sa skontrolovať svetelná závora, pokiaľ je nainštalovaná. Ak bliká LED na svetelnej závore, musí sa skorigovať vycentrovanie.

• Skontrolujte ručné vysielače a nástenné tlačidlo vzhľadom na funkčnosť.

• Odpojte pohon od siete a znova ho pripojte. Osvetlenie sa zapne za niekoľko sekúnd.

• Odpojte krátkodobo pohon od prívodu elektrickej energie a pokúste sa znova.

• 2,5 minúty ešte neprešli.

9. Motor bzučí alebo je v chode príliš krátko, potom ale nefunguje:

• Pružiny garážovej brány sú chybné. Zatvorte bránu a pomocou ťahania za rukoväť odpojte pohyblivý vozík od pohonu (manuálne odblokovanie). Otvorte a zatvorte bránu ručne. Ak je brána riadne vyvážená, na každom bode dráhy brány bude držaná samotnými pružinami brány. Ak tomu tak nie je, obráťte sa na vašu servisnú službu.

• Ak sa tento problém vyskytne pri prvom uvedení do prevádzky, je brána pravdepodobne zablokovaná. Deaktivujte blokovanie brány.

• Odblokujte pohon z brány a skúste to bez brány. Príp. keď je brána v poriadku, naprogramujte nanovo pracovnú silu a úsek dráhy.

10. Pohon beží iba v jednom smere:

• Pružiny brány sú pravdepodobne chybné alebo má brána v jednom smere ťažký chod.

• Keď je brána v poriadku, nanovo naprogramujte pracovnú silu a úsek dráhy pohonu.

11. Ozubeného remeňa klepe na koľajnici:

• Zmeňte napnutie ozubeného remeňa. Väčšinou je príčinou príliš silno napnutá. Pružiny na upínacom zariadení koľajnice sa nesmú úplne stláčať.

• Chod brány je nerovnomerný a uvádza pohon do vibrácií. Zlepšite chod brány.

12. Pohon brány sa nespustí kvôli výpadku elektrického prúdu:

• Ťahaním za rukoväť odpojte pohyblivý vozík z pohonu (manuálne odblokovanie). Bránu môžete teraz otvoriť a zatvoriť ručne. Ak je pohon brány nanovo aktivovaný, spojí sa tiež znova pohyblivý vozík.

• Pokiaľ je nainštalované, pohyblivý vozík sa pri výpadku prúdu odpojí pomocou externého núdzového odblokovania z pohonu z miesta mimo garáže.

13. Brána má spätný chod potom, čo bola naučená sila:

• Pozorujte koľajnicu, či sa ohýba. Pohon potrebuje veľa sily, aby pohyboval bránou. Opravte bránu alebo ju správne namontujte.

• Brána je veľmi ťažká alebo je v zlom stave. Zavolajte odborníka.

14. Koľajnica na pohone sa ohýba:

• Brána je ťažká, veľmi ťažká, má ťažký chod alebo je v zlom stave. Zavolajte odborníka.

• Kmitanie koľajnice počas chodu je znakom pre nerovnomerne fungujúcu bránu s neustále meniacou sa potrebou sily. Zavolajte odborníka, prípadne bránu namažte. Nápravu môže vytvoriť dodatočný záves na koľajnici.

15. Pohon „beží” (motor sa točí počuteľne), ale pohyblivý vozík sa

• Pri novej inštalácii: Pri montáži motora a koľajnice sa nenamontoval predmontovaný kryt adaptéra medzi hriadeľom motora a koľajnicou. Tento kryt je predmontovaný z výroby, môže sa ale odstrániť. Stojac za pohonom je možné pozorovať, či sa točí ozubené koleso v koľajnici alebo iba motor.

• Pri novej inštalácii: ozubeného remeňa odskočila z ozubeného kolesa v koľajnici. Stojac za pohonom je možné vidieť ozubené koleso.

• Po dlhom používaní: Je odblokovanie chybné alebo trvalo uvoľnené?

• Po dlhom používaní: Kryt medzi koľajnicou a motorom alebo prevodovka motora sú chybné.

• Ak je nainštalované externé odblokovanie pri výpadku prúdu, musí sa skontrolovať, či sa toto počas otvárania brány upne a odblokuje. Pozorujte mechanizmus a príp. ho nanovo nastavte.

• Rukoväť odblokovania sa nesmie zachytiť inými predmetmi.

Tlačidlo na nastavenie sily sa nachádza pod krytom na zadnej strane pohonu. Naučením sily sa nastaví sila potrebná na otvorenie a zatvorenie brány.

naučenia sily. Kontrolka LED a tlačidlo HORE blikajú. Stlačte tlačidlo HORE. Brána sa teraz pohne do koncovej polohy OTV a naučí sa prit om potrebnú silu. Hneď, ako bola dosiahnutá koncová poloha OTV, bude blikať kontrolka LED a tlačidlo DOLE. Stlačte tlačidlo DOLE. Brána sa teraz pohne do koncovej polohy ZATV a naučí sa pritom potrebnú silu.sk 11/13

DIAGNOSTICKÁ TABUĽKA

Pohon garážovej brány je vybavený diagnostickou funkciou. Na riadení blikajú tlačidlá HORE a DOLE. Počítajte počet „blikaní“ príslušného tlačidla medzi dvoma prestávkami v blikaní. Vždy sa zobrazí posledná vzniknutá udalosť. ZOBRAZENIE Tlačidlo Tlačidlo HORE DOLE

SYMPTOM Pohon sa nezatvára a bliká osvetle- nie na pohone. Pohon sa nezatvára a bliká osvetle- nie na pohone. Stenový spínač nefunguje. Pohon garážovej brány sa nezatvára a bliká osvetlenie na pohone. Brána sa pohne iba niekoľko cm, zastaví sa alebo obráti chod. Žiadny pohyb, iba „kliknutie“ Pohon bzučí, ale nevykonáva žiadny pohyb. Brána sa pohybuje pomaly do inej polohy potom, čo sa pohon vypol. Žiadny pohyb. Poloha brány OTV-ZATV sa nemôže naučiť. Brána neprechádza úplne do naučenej koncovej polohy. Pohon sa pohne iba niekoľko cm a zastaví sa alebo obráti chod. Brána sa nezatvorí úplne a obráti chod. RIEŠENIE Svetelné závory (príslušenstvo) boli odstránené, prerušené alebo nesprávne prisvorko- vané. Pripojená svetelná závora má chybu kábla alebo sú káble pripojené opačne. Chyba kábla v stenovom spínači alebo je opačne pripojený. Ak chybu nie je možné nájsť, položte kvôli testovaniu nový kábel. V oblasti svetelnej závory sa nachádza prekážka alebo svetelná závora nie je správne vycentrovaná. Červené kontrolky LED na svetelných závorách blikajú, pretože nie je zabezpečená správna funkcia. Brána s ťažkým chodom/chybná brána. Bránu ručne otvorte a zatvorte a zabezpečte funkciu brány prostredníctvom odborníka (oprava). Brána je mechanicky zablokovaná, privretá alebo pružiny brány sú chybné. Odblokujte bránu od pohonu a otestujte funkciu pohonu. Ako hore Brána je chybná, ťažká alebo nie je vyrovnaná a vyžaduje opravu Chybné riadenie. Zavolajte odborníka. Pozri „Časté otázky“ bod 15. Brána je chybná alebo má ťažký chod. Bránu odblokujte a otestujte. Naučte nanovo dráhu pojazdu. Pozri „Časté otázky“ bod 15. Svetelné závory nie sú správne vycentrované alebo boli krátkodobo prerušené prekážk- ou. Prekážka sa pravdepodobne vyskytuje iba počas chodu.sk 12/13 ZOBRAZENIE Tlačidlo Tlačidlo HORE DOLE

SYMPTOM Pripojenie 1+2 pre stenový spínač je spojené nakrátko na dlhšie ako 4 sekundy. Napätie je príliš nízke. Maximálny možný počet ručných vysielačov je dosiahnutý. RIEŠENIE Chyba kábla v prívodnom vedení. Neveďte kábel vedľa 230 V alebo v tej istej rúre. Položte nový kábel na testovacie účely. Elektrické napätie je/bolo príliš nízke. Pripojená batéria je prázdna. Nedostatočné napá- janie. Je naprogramovaných príliš veľa ručných vysielačov a riadenie vymazalo najprv napro- gramovaný ručný vysielač a nahradilo ho naposledy naprogramovaným. Voliteľné príslušenstvo

1. TX2EV - 2-kanálový Ručný vysielač

2. TX4EV - 4-kanálový Ručný vysielač

3. TX4UNI - Univerzálne-Ručný vysielač

8. EQL01EV - núdzové odblokovanie

34sk 13/13 Náhradné diely / Záruka Pozri na www.liftmaster.eu alebo kontaktujte vášho predajcu. Pozri tiež v dostupnej záručnej knihe.

Technické údaje Vstupné napätie . . . . . . . . . . . . . .230-240 VAC, 50 Hz Max. ťahová sila . . . . . . . . . . . . .600 N (LM60), 800 N (LM80), 1000 N (LM100) Pohotovostná prevádzka (pri zatvorenej bráne) . . . . . . . . .0,8 W Motor Typ motora . . . . . . . . . . . . . . . . . .DC prevodový motor s trvalým mazaním Hladina hluku . . . . . . . . . . . . . . . .54 dB Druh pohonu . . . . . . . . . . . . . . . .ozubený remeň Dĺžka dráhy brány . . . . . . . . . . . .nastaviteľná Rýchlosť otvárania až . . . . . . . . .160 mm/s (LM60), 200 mm/s (LM80, LM100) Osvetlenie . . . . . . . . . . . . . . . . . .zap., keď sa pohon spustí, vyp. 2-1/2 minúty po zastavení. Sútyčie brány . . . . . . . . . . . . . . . .nastaviteľné rameno brány, ťažné lanko pre odblokovanie pohyblivého vozíka Bezpečnosť Osobná . . . . . . . . . . . . . . . . . . . .stlačenie tlačidla a automatické zastave- nie pri chode nadol/stlačenie tlačidla a automatické zastavenie pri chode nahor. Elektronická . . . . . . . . . . . . . . . . .automatické naučenie sily Elektrická . . . . . . . . . . . . . . . . . . .ochrana proti preťaženiu transformátora a nízkonapäťové zapojenie pre stenovú konzolu. Nastavenie koncového spínača . .optické rozpoznanie otáčok a polohy brány Nastavenie koncového spínača . .mechanický snímač pretočenia/Passpoint detektor Nastavenie koncového spínačae .lektronické Jemný štart/jemné zastavenie . . .všetky modely Rozmery Dĺžka (celkom) . . . . . . . . . . . . . . .3200 mm Potrebný odstup stropu . . . . . . . .30 mm Visiace závažie . . . . . . . . . . . . . .~ 12 kg Prijímač Pamäťový register . . . . . . . . . . . .180 Prevádzková frekvencia . . . . . . . .6-pásmová (433 MHz/868 MHz) UPOZORNENIE: Chamberlain odporúča výlučne zabudovanie svetelnej závory „The Protector System“ pri všetkých pohonoch garážovej brány!

Prosím, vyplňte kompletne tlačenými písmenami a pripojte kópiu účtu! Detailný popis chyby (Príp. doplňte chybové hlásenie, ako aj obrázky na zvláštnom liste) Ručenie/záruka Predajca ručí zásadne v rámci zákonného ručenia 24 mesiacov na predaný tovar (batérie na 6 mesiacov). Vaše zákonné práva sa týmto ručením neobmedzujú. Záruka prináleží zo zákona kupujúcemu voči predajcovi a nemôže sa zmeniť v nevýhodu spotrebiteľa. Začína dňom, kedy bol produkt nadobudnutý. Firma Chamberlain GmbH ručí voči prvému kupujúce- mu, ktorý tento produkt nadobudol v maloobchode („kupujúci v maloobchode“), že je produkt od dátumu nadobudnutia bez akýchkoľvek škôd na materiáli, resp. chýb výroby (Prípadné dlhšie záručné lehoty nájdete v popise produktu alebo na predajnom obale.). Pokladničný doklad platí ako dôkaz pre kúpu! Predložené ručenie sa obmedzuje výlučne na opravu, resp. výmenu dielov produktu, ktoré boli uznané ako chybné. Predložené ručenie neplatí na škody, ktoré je možné vyvodiť z nesprávneho používania, vrátane každého používania, ktoré nezod- povedá presne návodom vzhľadom na inštaláciu, prevádzku a ošetrovanie, ako aj zo zmeškania potrebných údržbových a nastavovacích prác, resp. realizácie adaptácií, použitia príslušenstva alebo zmien na tomto produkte, ktoré neboli výslovne dovolené firmou Cham- berlain. Tiež nepokrýva pracovné náklady na demontáž, resp. opätovné zabudovanie opraveného alebo vymeneného prístroja alebo jeho náhradných batérií. Spätné zásielky firme Chamberlain Ak nechcete poslať produkt na opravu vášmu predajcovi, ale ho chcete poslať priamo firme Chamberlain, potrebujete vopred číslo RGA (číslo spätnej zásielky). Toto číslo dostanete vopred na tel. čísle +49 1805 466 368 79* alebo na internete na stránke www.chamberlain.de. Spätné zásielky bez ohlásenia spôsobia dlhšie časy spracovania alebo sa nebudú môcť spracovať! Prosím, využite náš formulár pre spätnú zásielku. Dobrý popis chyby skracuje spracovanie. Spätné zásielky nie sú možné zo všetkých krajín. Príslušenstvo a náhradné diely Náhradné diely alebo príslušenstvo pre váš produkt sú dostupné často ešte dlho po zaniknutí ručenia. Kontaktujte vášho predajcu alebo náš servis a opýtajte sa na to cielene. Alebo nás navštívte na internete na stránke: www.chamberlain.eu Odstráňte problémy svojpomocne! Prosím, prečítajte si návod na obsluhu k vášmu produktu a náš FAQ (Frequently Asked Questions = často kladené otázky). Pri mnohých poruchách nejde o žiadnu alebo iba malú technickú chybu, ktorú môžete sami rýchlo odstrániť. Chýbajúci návod alebo technickú pomoc získate v našom servise, telefonicky, na inter- nete alebo na technickom internetovom fóre. RGA č.: Ulica, číslo domu Telefón Produkt, model/servisné č. Miesto kúpy (predajca) Meno, priezvisko PSČ, miesto Dátum kúpy
