KREA ST-1 - Kuchynský odsávač pár ELICA - Bezplatný návod na obsluhu

Typ produktu	Kuchynský digestor
Značka	ELICA
Model	KREA ST-1
Použitie	Odsávacia verzia (vonkajšie odvádzanie) alebo filtračná (vnútorný recykl)
Minimálna bezpečná vzdialenosť od varnej plochy	60 cm pre elektrické sporáky, 65 cm pre plynové alebo kombinované
Elektrické napájanie	Pripojenie do siete, napätie uvedené na štítku
Typ tukového filtra	Papierový (jednorazový) alebo kovový (umývateľný) – podľa modelu
Údržba tukového filtra	Papierový: vymieňať každý mesiac; Kovový: čistiť mesačne v umývačke alebo ručne
Aktívny uhlíkový filter	Povinný v recyklačnej verzii, vymieňať každé 4 mesiace
Osvetlenie	LED žiarovky 3W-E14 (max)
Ovládanie	Ovládací panel s voľbou rýchlosti odsávania a osvetlenia
Všeobecná údržba	Čistiť vlhkou handričkou a neutrálnym tekutým čistiacim prostriedkom; nepoužívať abrazívne prostriedky a alkohol
Bezpečnosť – Odpojenie	Pred akýmkoľvek čistením alebo údržbou odpojte spotrebič
Bezpečnosť – Použitie	Nikdy neflambovať jedlá pod digestorom; nepoužívať bez namontovanej mriežky
Normy zhody	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, atď.
Dostupné náhradné diely	Filtre (tukové, uhlíkové), LED žiarovky
Opraviteľnosť	Pri akejkoľvek oprave kontaktujte autorizovaný servis

Často kladené otázky - KREA ST-1 ELICA

Ako čistiť kovový tukový filter?

Kovový filter sa čistí raz mesačne v umývačke riadu na nízku teplotu (krátky cyklus) alebo ručne s neagresívnym čistiacim prostriedkom. Mierna zmena farby je normálna a neovplyvňuje jeho účinnosť.

Kedy mám vymeniť aktívny uhlíkový filter?

Uhlíkový filter sa musí vymieňať maximálne každé 4 mesiace, alebo skôr, ak pachy pretrvávajú. Nečistí sa a neregeneruje sa.

Aký typ žiarovky použiť na osvetlenie?

Používajte výhradne LED žiarovky typu 3W-E14 (maximum). Pozrite si návod pre označenie ILCOS D (pozícia 1d).

Môžem používať digestor bez filtrov?

Nie, nikdy nepoužívajte digestor bez správne namontovaných tukových filtrov. Hrozilo by poškodenie spotrebiča a riziko požiaru.

Ako prepínať medzi režimom odsávania a recyklácie?

Digestor je navrhnutý pre oba režimy. V odsávacej verzii je vzduch odvádzaný von potrubím. V recyklačnej verzii je vzduch filtrovaný uhlíkovým filtrom a vrátený do miestnosti. Postupujte podľa pokynov na inštaláciu.

Aká je minimálna vzdialenosť medzi digestorom a sporákom?

Minimálna vzdialenosť je 60 cm pre elektrický sporák a 65 cm pre plynový alebo kombinovaný sporák. Dodržujte väčšiu vzdialenosť, ak ju určuje výrobca sporáka.

Čo robiť, ak osvetlenie nefunguje?

Najprv skontrolujte, či sú žiarovky správne vložené do objímok. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako čistiť vonkajšok digestora?

Použite navlhčenú handričku s neutrálnym tekutým čistiacim prostriedkom. Nikdy nepoužívajte abrazívne prostriedky, alkohol ani agresívne čistiace nástroje.

Je bezpečné nechať digestor v chode bez dozoru?

Neodporúča sa nechať digestor dlhodobo v chode bez dozoru. Po použití ho vypnite, aby ste ušetrili energiu a predišli rizikám.

Čo robiť v prípade chybnej inštalácie upevňovacích skrutiek?

Bezpodmienečne dodržiavajte pokyny v inštalačnom návode. Nesprávne utiahnutie môže viesť k elektrickým rizikám. V prípade pochybností zavolajte kvalifikovaného odborníka.

NÁVOD NA OBSLUHU KREA ST-1 ELICA

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

- Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu. - Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. - Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a keď si uvedomujú s ním spojené nebezpečenstvo.

- Deti musia byť kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne s inými zariadeniami spaľujúcimi plyn alebo iné palivá.

- Odsávač pár sa musí pravidelne čistiť ako zvnútra, tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte, ako je výslovne uvedené v návode na údržbu.

- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá

na plameni.

• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke. Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, a preto sa mu treba v každom prípade vyhnúť. Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pár sa môžu zahriať.
• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

▲ POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné

prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Odsávač pary je zhotovený na používanie v odsávacej verzii s

vonkajšou evakuáciou alebo vo filtračnej s vnútornou recirkuláciou.

Montáž

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 60 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý

zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Činnosť

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

Údržba

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 5-13-14

Udržuje častice tukov pochádzajúcich z varenia.

Ak je umiestnený vo vnútri podstavcovej mriežky, môže byť jedným z nasledujúcich druhov:

Filter z papiera musí byť vymenený jedenkrát za mesiac alebo ak je na vrchnej strane farebný, keď farba presvitá cez otvory mriežky.

Filter z kovu musí byť čistený jedenkrát za mesiac, s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu pri nízkej teplote a krátkym umývacím cyklom.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 13

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, t. j. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

Výmena žiaroviek

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 3W-E14. Ďalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1d").

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis, overte správne nasadenie žiaroviek do sedla.

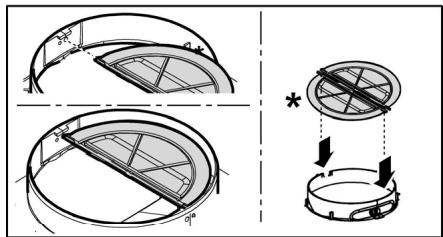

IBA v niektorých výrobkoch:

Ako voliteľné príslušenstvo sa vo výbave dodáva spätný ventil dymov. Ak sa to v montážnych podmienkach považuje za potrebné (napr. ak chýbajú ochranné kryty proti náhodnému opätovnému vniknutiu prúdov vzduchu zvonku), vložte ho do príslušného sedla vnútri prípojky výstupu vzduchu ešte pred montážou vypúšťacej trubky dymov.
