Značka	Electrolux
Model	LIV63431BK
Typ produktu	Indukčná varná doska na vstavanú montáž
Počet varných zón	4
Technológia ohrevu	Indukcia
Celkový výkon	7,35 kW
Elektrické napájanie	220-240 V / 400 V 2N, 50-60 Hz
Hlavné funkcie	PowerBoost, Automatické zvyšovanie teploty, Bridge, Časovač, Hob²Hood, Riadenie napájania, Tlačidlá zámku, Detská poistka
Zobrazenie úrovne varenia	Digitálne s indikátormi zvyškového tepla (OptiHeat Control na 3 úrovniach)
Bezpečnosť	Automatické vypnutie, detská poistka, zámok ovládania, detekcia nádoby, ochrana proti prehriatiu
Čistenie	Sklenená keramická plocha, špecifický čistič, škrabka na odolné zvyšky
Rozmery (Š x H x V)	Približne 590 x 520 x 50 mm (bežný odhad pre tento typ)
Hmotnosť	Približne 8 kg (odhad)
Sériové číslo (PNC)	949 492 350 00
Energetická trieda	Spotreba energie: 181,5 Wh/kg (podľa EÚ 66/2014)
Náhradné diely a opravovateľnosť	Používajte iba originálne diely, autorizovaný servis

Často kladené otázky - LIV6343 - LIV63431BK ELECTROLUX

Ako aktivovať varnú dosku?

Stlačte tlačidlo ZAP./VYP. (symbol ➊) na 1 sekundu. Potom vyberte varnú zónu a nastavte úroveň varenia tlačidlami + alebo -.

Čo robiť, ak sa doska nezapne?

Skontrolujte, či je spotrebič zapojený a či nevypol istič. Uistite sa, že nastavíte úroveň varenia do 10 sekúnd po zapnutí.

Ako používať funkciu PowerBoost?

Vyberte varnú zónu, potom stlačte tlačidlo ⚠ P. Na displeji sa zobrazí P. Maximálny výkon sa aktivuje na obmedzený čas (napr. 10 min).

Ako čistiť varnú dosku?

Použite špeciálny čistič na sklokeramiku a mäkkú handričku. Na pripálené zvyšky použite špeciálnu škrabku s naklonenou čepeľou. Nepoužívajte abrazívne prostriedky ani parný čistič.

Čo znamená chybové hlásenie 'E' nasledované číslom?

Došlo k internej chybe. Vypnite dosku a po 30 sekundách ju znova zapnite. Ak hlásenie pretrváva, odpojte spotrebič na 30 sekúnd a znova ho pripojte. V prípade potreby kontaktujte autorizovaný servis.

Aké typy hrncov používať na indukčnej doske?

Používajte nádoby s feromagnetickým dnom: liatina, oceľ, smaltovaná oceľ, nehrdzavejúca oceľ s vhodným dnom. Skontrolujte magnetom. Vyhnite sa hliníku, medi, sklu a keramike.

Ako aktivovať detskú poistku?

Zapnite dosku, nevyberajte žiadnu zónu, potom stlačte tlačidlo na 4 sekundy. Zobrazí sa symbol L. Na deaktiváciu zopakujte postup.

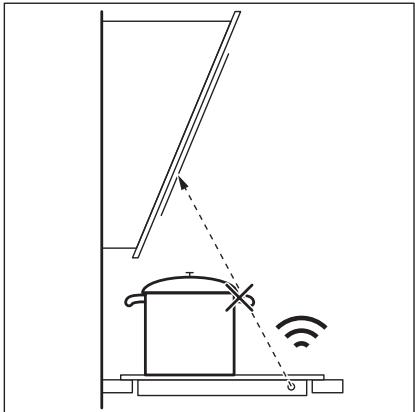

Funkcia Hob²Hood nefunguje. Čo robiť?

Skontrolujte, či je digestor kompatibilný a či infračervený signál nie je blokovaný (veľkou nádobou alebo vašou rukou). Vyčistite ovládací panel a vyhnite sa priamemu halogénovému osvetleniu.

Ako nastaviť časovač?

Vyberte varnú zónu, stlačte tlačidlo ⏻, kým indikátor nebliká, potom pomocou tlačidiel + alebo - nastavte čas (00 až 99 min). Odpočet sa spustí.

Prečo sa varná zóna automaticky vypne?

Automatické vypnutie sa aktivuje, ak nezmeníte úroveň varenia počas premenlivej doby (napr. 6 h pre úrovne 1-2). Doska sa vypne aj pri prehriatí alebo nevhodnej nádobe.

NÁVOD NA OBSLUHU LIV6343 - LIV63431BK ELECTROLUX

5.4 Použití varných zón

• vhodné: litina, ocel, smaltovaná ocel, nerezová ocel, sendvičová dna nádob (označené jako vhodné výrobcem).
• nevhodné: hliník, měd', mosaz, sklo, keramika, porcelán.

Dakujeme, že ste si zakúpili spotrebič Electrolux. Vybrali ste si výrobok, ktorý vznikol na základe desaťročí odborných skúseností a inovácií. Dômyselný a štýlový – navrhnutý s dôrazom na váš komfort. Pri každom použití si môžete byť istí, že uvidíte skvelý výkon. Vitajte vo svete Electrolux.

Rady týkajúce sa používania, brožúry, návody na riešenie problémov a informácie o servise a opravách:

www.electrolux.com/support

Pre váš spotrebič si môžete zakúpit' príslušenstvo, spotrebný materiál a originálne náhradné diely:

www.electrolux.com/shop

STAROSTLIVOSŤ O ZÁKAZNÍKA A ZÁKAZNÍCKY SERVIS

Vždy používajte originálne náhradné diely.

Ak potrebujete kontaktovať autorizované servisné stredisko, uistite sa, že máte k dispozícii nasledujúce údaje: Model, číslo výrobku, sériové číslo.

Tieto informácie nájdete na typovom štítku.

⚠️ Upozornenie / Výstražné a bezpečnostné informácie

i Všeobecné informácie a tipy

Informácie o životnom prostredí

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE.... 248
2. BEZPEČNOSTNÉ POKYNY....251
3. INŠTALÁCIA....253
4. POPIS VÝROBKU....254
5. KAŽDODENNÉ POUŽÍVANIE....256
6. TIPY A RADY....260
7. STAROSTLIVOST A ČISTENIE....263
8. ODSTRAŇOVANIE PROBLÉMOV 263
9. TECHNICKÉ ÚDAJE....265
10. ENERGETICKÁ ÚČINNOST ..... 265
11. OCHRANA ŽIVOTNÉHO PROSTREDIA....266

1. ⚠ BEZPEČNOSTNÉ INFORMÁCIE

nesprávnou montážou alebo používaním. Tieto pokyny uskladnite na bezpečnom a prístupnom mieste, aby ste do nich mohli v budúcnosti nahliadnut'.

1.1 Bezpečnost' detí a zraniteľných osôb

• Tento spotrebič smú používať deti staršie ako 8 rokov a osoby so zníženou fyzickou, zmyslovou alebo psychickou spôsobilost'ou alebo nedostatkom skúseností a znalostí, iba ak sú pod dozorom zodpovednej osoby alebo ak boli zodpovednou osobou poučené o bezpečnom používaní spotrebiča a rozumejú prípadným rizikám. Deti do 8 rokov a osoby s vysokou mierou postihnutia nesmú mať prístup k spotrebiču, pokiaľ nie sú pod nepretržitým dozorom.
• Deti by mali byt' pod dozorom, aby sa zabezpečilo, že sa so spotrebičom nebudú hrat'.
• Obaly vždy uschovajte mimo dosah detí a náležite ich zlikvidujte.
• UPOZORNENIE: Nedovolte det'om ani domácim zvieratám priblížit' sa k spotrebiču počas prevádzky alebo ked' sa ochladzuje. Prístupné časti sa počas používania zohrejú na vysokú teplotu.
• Ak má spotrebič detskú poistku, mala by byt' zapnutá.
• Deti nesmú spotrebič bez dozoru čistit' ani vykonávat' žiadnu údržbu na spotrebiči.

• UPOZORNENIE: Spotrebič a jeho prístupné časti sa počas používania môžu značne zahriat'. Nedotýkajte sa ohrevných článkov.
• UPOZORNENIE: Varenie na varnom paneli s tukom alebo olejom bez dohľadu môže byť nebezpečné a môže spôsobit požiar.

• NIKDY sa nepokúšajte zahasit’ oheň vodou, ale vypnite spotrebič a potom zakryte plameň, napr. pokrievkou alebo nehorlavou pokrývkou.

• UPOZORNENIE: Spotrebič sa nesmie zapájať cez externé spínacie zariadenie, ako napr. časovač, ani nesmie byt' zapojený do obvodu, ktorý sa pravidelne vypína a zapína.

• VYSTRAHA: Proces prípravy jedla musí byt' pod dozorom. Krátkodobý proces prípravy jedla si vyžaduje nepretržitý dozor.
• UPOZORNENIE: Nebezpečenstvo požiaru: Na varných povrchoch neskladujte žiadne predmety.
• Kovové predmety, napríklad nože, vidličky, lyžice a pokrievky by sa nemali klást' na povrch varného panela, pretože sa môžu zohriat'.
• Spotrebič nepoužívajte pred jeho nainštalovaním do nábytku určeného na zabudovanie.
• Na čistenie spotrebiča nepoužívajte parné čističe.
• Spotrebič vypínajte po každom použití jeho ovládacími prvkami. Nespoliehajte sa na funkciu rozpoznávania varnej nádoby.
• Ak je sklokeramický/sklenený povrch prasknutý, vypnite spotrebič a odpojte ho z elektrickej siete. V prípade zapojenia spotrebiča do elektrickej siete priamo pomocou spojovacej skrinky odpojte spotrebič od siet'ového napájania vybratím poistky. V oboch prípadoch kontaktujte autorizované servisné stredisko.
• Ak je poškodený napájací kábel, musí ho vymenit' výrobca, autorizovaný servis alebo podobne kvalifikované osoby, aby sa predišlo nebezpečenstvu.
• UPOZORNENIE: Používajte iba také ochranné lišty varného panela, ktoré navrhol výrobca kuchynského spotrebiča, alebo ich výrobca kuchynského spotrebiča uvádza ako vhodné v návode na použitie, alebo ochranné lišty varného panela zahrnuté v spotrebiči. Použitie nevhodných ochranných líšt môže spôsobit' nehody.

2. BEZPEČNOSTNÉ POKYNY

2.1 Inštalácia

VAROVANIE!

Tento spotrebič smie nainštalovat' iba kvalifikovaná osoba.

VAROVANIE!

Hrozí nebezpečenstvo poranenia alebo poškodenia spotrebiča.

• Odstráňte všetky obaly.
• Poškodený spotrebič neinštalujte ani nepoužívajte.
• Dodržiavajte pokyny na inštaláciu dodané so spotrebičom.
• Dodržiavajte požadovanú minimálnu vzdialenost' od iných spotrebičov a nábytku.
• Vždy dávajte pozor, ak presúvate spotrebič, pretože je t'ažký. Vždy používajte ochranné rukavice a uzavretú obuv.
• Plochy výrezu utesnite tesniacim materiálom, aby ste predišli vydutiu spôsobenému vlhkost'ou.
• Spodnú čast' spotrebiča chráňte pred parou a vlhkost'ou.
• Spotrebič neinštalujte vedla dverí ani pod okno. Predídete tak zhodeniu horúceho kuchynského riadu zo spotrebiča pri otvorení dverí alebo okna.
• Každý spotrebič má v dolnej časti chladiace ventilátory.
• Ak je spotrebič nainštalovaný nad zásuvkou:

- Neskladujte v nej malé kúsky alebo hárky papiera, ktoré by sa mohli vtiahnut', pretože by mohli poškodit' chladiace ventilátory alebo ovplyvnit' činnost' chladiaceho systému.

- Medzi spodkom spotrebiča a predmetmi skladovanými v zásuvke zachovajte vzdialenost' minimálne 2 cm.

- Odoberte prípadné oddeľovacie panely inštalované v skrinke pod spotrebičom.

2.2 Zapojenie do elektrickej siete

VAROVANIE!

Nebezpečenstvo požiaru a zásahu elektrickým prúdom.

• Všetky elektrické zapojenia by mal vykonat' kvalifikovaný elektroinštalatér.
• Spotrebič musí byt' uzemnený.
• Pred akýmkolvek zásahom odpojte spotrebič od elektrickej siete.
• Uistite sa, že parametre na typovom štítku sú kompatibilné s elektrickým napätím zdroja napájania.
• Skontrolujte, či je spotrebič správne nainštalovaný. Uvolnený a nesprávny elektrický siet'ový kábel alebo zástrčka (ak sa používa) môže spôsobit' zohriatie vývodného kábla.
• Použite vhodný elektrický siet'ový kábel.
• Nedovolte, aby sa siet'ový kábel zamotal.
• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.
• Použite svorku na odlahčenie t'ahu na kábli.
• Ak zapojíte nejaký elektrický spotrebič do zásuvky, dbajte na to, aby sa siet'ový kábel alebo zástrčka (ak je k dispozícii) nedotýkala horúceho spotrebiča alebo horúceho kuchynského riadu.
• Nepoužívajte viaczásuvkové adaptéry ani predlžovacie káble.
• Uistite sa, že zástrčka (ak je k dispozícii) alebo sietový kábel nie sú poškodené. Ak treba vymenit' poškodený prívodný elektrický kábel, kontaktujte náš autorizovaný servis alebo elektrikára.
• Zariadenie na ochranu pred dotykom elektrických častí pod napätím a izolovaných častí treba namontovat' tak, aby sa nedalo odstránit' bez nástrojov.
• Sieťovú zástrčku pripojte do sieťovej zásuvky až po dokončení inštalácie. Po inštalácii sa uistite, že máte prístup k sieťovej zástrčke.
• Ak je siet'ová zásuvka uvoľnená, nezapájajte do nej siet'ovú zástrčku.

• Spotrebič neodpájajte t'ahaním za napájací kábel. Vždy t'ahajte za siet'ovú zástrčku.

• Použite iba správne odpájacie zariadenia: ochranné ističe alebo poistky (skrutkovacie poistky treba vybrat' z držiaka), uzemnenia a stýkače.

• Elektrická siet' v domácnosti musí mat' odpájacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch. Vzdialenost' kontaktov odpájacieho zariadenia musí byt' minimálne 3 mm.

2.3 Použitie

VAROVANIE!

Hrozí nebezpečenstvo poranenia, popálenín alebo zásahu elektrickým prúdom.

• Pred prvým použitím odstráňte všetky obaly, štítky a ochrannú fóliu (ak sa používajú).
• Tento spotrebič je určený iba na použitie v domácnosti (vo vnútri).
• Nemeňte technické parametre tohto spotrebiča.
• Uistite sa, že nie sú otvory vetrania zablokované.
• Spotrebič počas prevádzky nenechávajte bez dozoru.
• Po každom použití vypnite varnú zónu.
• Na varné zóny nepokladajte príbor ani pokrievky panvíc. Môžu sa zahriat' na vysokú teplotu.
• Spotrebič neobsluhujte s mokrými rukami alebo ked' je v kontakte s vodou.
• Spotrebič nepoužívajte ako pracovný alebo skladovací povrch.
• Ak je povrch spotrebiča popraskaný, okamžite ho odpojte od napájania. Zabránite tým zásahu elektrickým prúdom.
• Ked' je spotrebič v prevádzke, používatelia s kardiostimulátorom musia udržiavat' vzdialenost' od indukčných varných zón minimálne 30 cm.
• Ked' vkladáte pokrm do horúceho oleja, môže olej vyprsknút'.

VAROVANIE!

Hrozí nebezpečenstvo požiaru a výbuchu.

- Tuky a oleje môžu pri zohriatí uvoľňovať horľavé výpary. Pri príprave pokrmov

musia byt' plamene alebo horúce predmety v dostatočnej vzdialenosti od tukov a olejov.

• Výpary, ktoré sa uvolňujú z veľmi horúcich olejov, môžu spôsobit' spontánne vznietenie.
• Použitý olej, ktorý obsahuje zbytky jedla, môže spôsobit' požiar pri nižšej teplote ako olej použitý po prvýkrát.
• Horlavé látky ani predmety, ktoré sú nasiaknuté horlavými látkami, neklad'te do spotrebiča, do jeho blízkosti ani naň.

VAROVANIE!

Hrozí nebezpečenstvo poškodenia spotrebiča.

• Horúci kuchynský riad neklad'te na ovládací panel.
• Na sklenený povrch varného panela neklad'te horúcu pokrievku varnej nádoby.
• Nenechajte obsah kuchynského riadu vyvriet'.
• Dávajte pozor, aby predmety alebo kuchynský riad nespadli na spotrebič. Povrch môže byt' poškodený.
• Nezapínajte varné zóny s prázdnym kuchynským riadom alebo bez kuchynského riadu.
  • Na spotrebič neklad'te alobal.
• Kuchynský riad vyrobený z liatiny, hliníka alebo s poškodeným spodkom môže spôsobit' poškriabanie skla/sklokeramiky. Ked' tieto predmety potrebujete posunút' mimo varného povrchu, zdvihnite ich.
• Tento spotrebič je určený iba na prípravu jedál. Nesmie sa používať na iné účely, napríklad výhrev miestnosti.

2.4 Starostlivost' a čistenie

• Ak treba dat' spotrebič opravit', obrát'te sa na autorizované servisné stredisko. Používajte iba originálne náhradné diely.
• Informácie o žiarovke/žiarovkách vnútri tohto výrobku a náhradných dieloch osvetlenia, ktoré sa predávajú samostatne: Tieto žiarovky sú navrhnuté tak, aby odolali extrémnym podmienkam v domácich spotrebičoch, ako napr. teplota, vibrácie, vlhkost', alebo slúžia ako ukazovatele prevádzkového stavu spotrebiča. Nie sú určené na používanie

iným spôsobom a nie sú vhodné na osvetlenie priestorov v domácnosti.

2.6 Likvidácia

VAROVANIE!

Hrozí nebezpečenstvo poranenia alebo udusenia.

• O likvidácii spotrebiča sa informujte na mestskom alebo obecnom úrade.
• Spotrebič odpojte od elektrickej siete.
• Prívodný elektrický kábel odrežte blízko pri spotrebiči a zlikvidujte ho.

3. INŠTALÁCIA

VAROVANIE!

Pozrite si kapitoly ohladne bezpečnosti.

Pred nainštalovaním varného panela si zapíšte informácie uvedené dolu na typovom štítku. Typový štítok s technickými údajmi je umiestnený na spodnej strane varného panela.

Sériové číslo ....

Zabudovateľné varné panely sa môžu používať až po zabudovaní do vhodnej skrinky alebo do pracovnej dosky, ktoré vyhovujú platným normám.

3.3 Pripájací kábel

• Varný panel sa dodáva s pripájacím káblom.
• Pri výmene poškodeného siet'ového kábla použite kábel typu: H05V2V2-F, pričom sa vyžaduje odolnosť voči teplote 90 °C alebo vyššej. Obrát'te sa na autorizované servisné stredisko. Výmenu pripájacieho kábla môže vykonat' iba kvalifikovaný elektrikár.

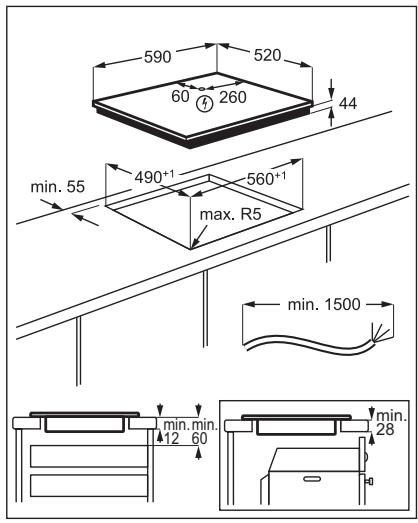

3.4 Montáž

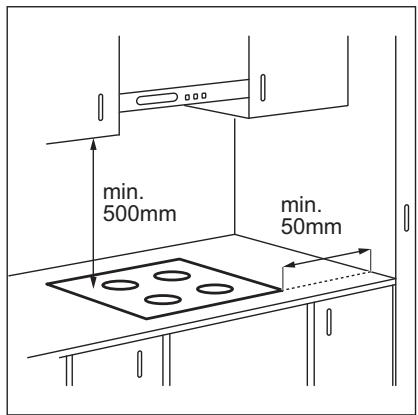

Pri inštalácii varného panela pod odsávač pár si pozrite pokyny na inštaláciu odsávača

pár pre minimálnu vzdialenost' medzi spotrebičmi.

Ak je spotrebič nainštalovaný nad zásuvkou, počas varenia sa vplyvom vetrania varného panela môžu zohriat' predmety uložené v zásuvke.

Návod s videom „Ako nainštalovat’ indukčný varný panel Electrolux – inštalácia pracovnej dosky“ nájdete zadaním celého názvu uvedeného na obrázku nižšie.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Rozloženie varnej plochy

1 1 180 mm 145 mm 1 2

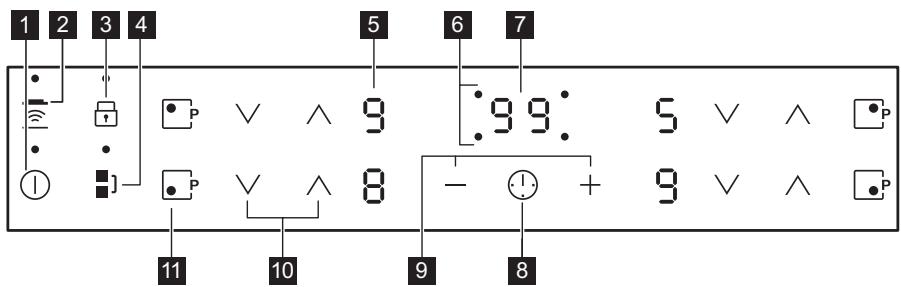

4.2 Rozvrhnutie ovládacieho panela

1 2 3 4 5 6 7 9 9: 5 ∨ ∧ ●P 11 10 9 8 - + 9 ∨ ∧ ●P

Spotrebič sa ovláda senzorovými tlačidlami. Zobrazenia, ukazovatele a zvuky vám oznámia, ktoré funkcie sú zapnuté.

	Senzo- rové tlačidlo	Funkcia	Poznámka
1	➊	ZAP / VYP	Zapínanie a vypínanie varného panela.
2		Hob ^2 Hood	Zapnutie a vypnutie manuálneho režimu funkcie.
3		Blokovanie / Detská poistka	Zablokovanie a odblokovanie ovládacieho panela.
4		Bridge	Zapnutie a vypnutie funkcie
5	-	Displej varného stupňa	Zobrazenie varného stupňa.
6	-	Ukazovatele varných zón pre ča- somer	Ukazujú, pre ktorú zónu nastavujete čas.
7	-	Displej časomeru	Zobrazenie času v minútach.
8	➊	-	Voľba varnej zóny.
9	+/-	-	Predlženie alebo skrátenie času.
10		-	Nastavenie varného stupňa.
11		PowerBoost	Zapnutie funkcie.

4.3 Zobrazenie varného stupňa

Displej	Popis
	Varná zóna je vypnutá.
	Varná zóna je zapnutá.Bodka znamená zmenu o polovicu varného stupňa.
	Funkcia Automatické zohrievanie. je zapnutá.
	Funkcia PowerBoost je zapnutá.
	Vyskytla sa porucha.
	OptiHeat Control (3-krokový indikátor zvyškového tepla): pokračovat' vo varení/uchovat' teplé/zvyškové teplo.
	Funkcia Blokovanie / Detská poistka je zapnutá.
	Kuchynský riad je nevhodný alebo príliš malý, prípadne na varnej zóne nie je žiadny riad.
	Funkcia Automatické vypínanie je zapnutá.

Indukčné varné zóny generujú teplo potrebné na varenie priamo v dne kuchynského riadu. Sklokeramika sa ohrieva teplom kuchynského riadu.

Ukazovatele sa ☐ / ☐ / ☐ zobrazia, keď je varná zóna horúca. Tie zobrazujú úroveň

zvyškového tepla varných zón, ktoré práve používate.

Ukazovatel' sa môže takisto zobrazovat':

• pre susedné varné zóny aj v prípade, ak ich nepoužívate;
• ked' položíte horúci kuchynský riad na chladnú varnú zónu;
• ked' je varný panel vypnutý, ale varná zóna je stále horúca.

Ukazovatel' zmizne, ked' varná zóna ochladne.

5. KAŽDODENNÉ POUŽÍVANIE

VAROVANIE!

Pozrite si kapitoly ohladne bezpečnosti.

5.1 Zapnutie a vypnutie

Ak chcete varný panel zapnút' alebo vypnút', dotknite sa tlačidla ① na 1 sekundu.

Funkcia automaticky vypne varný panel, ak:

• všetky varné zóny sú vypnuté,

• po zapnutí varného panela nenastavíte žiadny varný stupeň,
• rozlejete alebo položíte niečo na ovládací panel na viac ako 10 sekúnd (panvicu, handru atd.). Zaznie zvukový signál a varný panel sa vypne. Odstráňte príslušný predmet alebo vyčistite ovládací panel.
• varný panel sa velmi zohreje (napr. po vyvretí celého obsahu nádoby). Pred opätovným použitím varného panela nechajte varnú zónu vychladnút'.
• ak používate nesprávny riad. Rozsvieti sa symbol a po 2 minútach sa varná zóna automaticky vypne.
• ak nevypnete varnú zónu alebo nezmeníte varný stupeň. Po určitej dobe

Varné stupne a časy, po których sa varný panel vypne:

Varný stupeň	Varný panel sa vypne po
, 1 - 2	6 hodinách
3 - 4	5 hodinách
5	4 hodinách
6 - 9	1,5 hodine

5.3 Varný stupeň

Ak chcete zvýšit' varný stupeň, dotknite sa ∧. Ak chcete znížit' varný stupeň, dotknite sa ∨. Ak chcete varnú zónu vypnút', dotknite sa naraz ∧ a ∨.

5.4 Používanie varných zón

Kuchynský riad položte do stredu zvolenej zóny. Indukčné varné zóny sa automaticky prispôsobujú veľkosti dna riadu.

Pri velkom kuchynskom riade môžete varit' súčasne na dvoch varných zónach. Kuchynský riad musí zakrývat' stredy oboch zón, ale nesmie presahovat' označenú oblast'. Ak sa kuchynský riad nachádza medzi dvomi stredmi, funkcia Bridge sa nezapne.

i Funkcia je aktívna, keď nádoba zakrýva stredy dvoch zón.

Táto funkcia spája dve ľavé varné zóny, ktoré potom fungujú ako jedna.

Najprv nastavte varný stupeň jednej z ľavých varných zón.

Zapnutie funkcie: dotknite sa ■]. Varný stupeň nastavíte alebo zmeníte dotknutím sa jedného z dotykových ovládačov.

Vypnutie funkcie: dotknite sa ■]. Varné zóny budú fungovat' samostatne.

Ak zapnete túto funkciu, dosiahnete skôr požadovaný varný stupeň. Funkcia nastaví na určitý čas najvyšší varný stupeň, ktorý sa potom zníži na potrebnú úroveň.

Pred zapnutím funkcie musí byt' varná zóna chladná.

Zapnutie funkcie pre varnú zónu: dotknite sa P (P sa rozsvieti). Okamžite sa dotknite ∧ (R sa rozsvieti). Okamžite sa dotknite ∨, kým sa nerozsvieti správny varný stupeň. Po 3 sekundách sa rozsvieti ukazovateľ R.

Vypnutie funkcie: dotknite sa V.

5.7 PowerBoost

Táto funkcia zvyšuje výkon indukčných varných zón. Funkciu možno zapnút' pre indukčnú varnú zónu iba na obmedzený čas. Potom sa indukčná varná zóna opät'

automaticky prepne na najvyšší varný stupeň.

Pozrite si kapitolu „Technické údaje“.

Zapnutie funkcie pre varnú zónu: dotknite sa ☐P. ☐P sa zapne.

Vypnutie funkcie: dotknite sa □P alebo ∨.

5.8 Časovač

- Časovač odpočítavania

Pomocou tejto funkcie môžete nastavit', ako dlho má byt' zapnutá varná zóna pre jedno konkrétne varenie.

Najprv nastavte varný stupeň varnej zóny a potom nastavte funkciu.

Nastavenie varnej zóny: opakovanie sa dotýkajte ⏻, kým sa nezobrazí ukazovatel varnej zóny.

Zapnutie funkcie alebo zmena času:

dotknite sa + alebo — časovača a nastavte čas (00-99 minút). Ked' ukazovatel varnej zóny začne blikat', odpočítava sa nastavený čas.

Kontrola zostávajúceho času: dotknite sa ①, aby ste nastavali varnú zónu. Ukazovatel' varnej zóny začne blikat'. Na displeji sa zobrazí zostávajúci čas.

Vypnutie funkcie: dotknite sa ⚙, aby ste nastavali varnú zónu a potom sa dotknite —. Zostávajúci čas sa odrátava smerom nadol až po 00. Ukazovatel varnej zóny zhasne.

Túto funkciu môžete použit', ked' je varný panel zapnutý a varné zóny nie sú v činnosti. Na displeji varného stupňa sa zobrazí ☐.

Zapnutie funkcie: dotknite sa Ⓐ a potom sa dotknite + alebo — časovača, aby ste

Vypnutie funkcie: dotknite sa Ⓖ a potom —. Zostávajúci čas sa odrátava smerom nadol až po 00.

Táto funkcia nemá vplyv na činnost' varných zón.

5.9 Blokovanie

Ovládací panel môžete zablokovat' počas prevádzky varných zón. Táto funkcia zabráni neúmyselnej zmene varného stupňa.

Najprv nastavte varný stupeň.

Zapnutie funkcie: Dotknite sa 📋. Na 4 sekundy sa rozsvieti 📊. Časovač zostane zapnutý.

Vypnutie funkcie: dotknite sa 📋. Zobrazí sa predchádzajúci varný stupeň.

Ked' vypnete varný panel, vypnete aj túto funkciu.

5.10 Detská poistka

Táto funkcia zabráni neúmyselnému zapnutiu varného panela.

Zapnutie funkcie: zapnite varný panel pomocou ①. Nenastavujte žiadny varný stupeň. Dotknite sa ☐ na 4 sekundy. Rozsvieti sa ☐. Vypnite varný panel pomocou ①.

Vypnutie funkcie: zapnite varný panel pomocou ①. Nenastavujte žiadny varný stupeň. Dotknite sa ☐ na 4 sekundy. Rozsvieti sa ☐. Vypnite varný panel pomocou ①.

Ak chcete dočasne prerušit' funkciu iba na jedno varenie: varný panel zapnite pomocou ①. ☐ sa zapne. Dotknite sa ☐ na 4 sekundy. Do 10 sekúnd nastavte varný stupeň. Varný panel môžete používat'. Po

vypnutí varného panela pomocou Ⓖ sa funkcia znovu zapne:

5.11 Správa výkonu

Ak je aktívnych viacero zón, pričom požadovaný výkon je vyšší než možnosti napájacej sústavy, pomocou tejto funkcie sa dostupný výkon rozloží medzi jednotlivé varné zóny. Varný panel zabezpečuje ovládanie varných stupňov v záujme ochrany poistiek v domových rozvodoch.

• Varné zóny sú zoskupené podľa polohy a počtu fáz varného panela. Každá fáza má maximálnu elektrickú výkonovú kapacitu 3 700 W. Pokiaľ varný panel dosiahne hranicu maximálneho dostupného výkonu v rámci jednej fázy, výkon jednotlivých varných zón sa automaticky zníži.
• Prednosť má vždy naposledy použitý varný stupeň príslušnej varnej zóny. Zvyšný výkon sa rozdelí medzi predtým aktivované varné zóny v opačnom poradí, než v akom ste ich použili.
• Ukazovatel varného stupňa pre zóny so zníženým výkonom striedavo zobrazuje pôvodne zvolený varný stupeň a znížený varný stupeň.
• Počkajte, kým ukazovatel prestane blikat', alebo znížte varný stupeň naposledy použitej varnej zóny. Varné zóny budú pokračovat' v činnosti pri zníženom varnom stupni. V prípade potreby zmeňte varný stupeň príslušných varných zón manuálne.

Možné kombinácie rozdelenia výkonu medzi jednotlivé varné zóny nájdete na tomto obrázku.

Je to vyspelá automatická funkcia spájajúca varný panel so špeciálnym odsávačom pár. Varný panel aj odsávač pár komunikujú infračerveným signálom. Rýchlost' ventilátora sa určuje automaticky podla nastaveného režimu a teploty najhorúcejšieho riadu na varnom paneli. Ventilátor môžete ovládat' aj ručne z varného panela.

Pri väčšine odsávačov pár je systém dialkového ovládania najprv vypnutý. Pred použitím tejto funkcie ho zapnite. Ďalšie informácie nájdete v návode na používanie odsávača pár.

1) Varný panel zaregistruje proces vrenia a zapne rýchlost' ventilátora podla automatického režimu.
2) Varný panel zaregistruje proces vyprážania a zapne rýchlost' ventilátora podľa automatického režimu.
3) Tento režim aktivuje ventilátor s osvetlením a nezávisí od teploty.

Ked' po skončení varenia vypnete varný panel, môže ventilátor odsávača pár istý čas ešte pracovat'. Potom systém automaticky vypne ventilátor a zabráni náhodnému zapnutiu ventilátora najbližších 30 sekúnd.

6. TIPY A RADY

VAROVANIE!

Pozrite si kapitoly ohladne bezpečnosti.

Manuálne ovládanie rýchlosti ventilátora

Funkciu môžete ovládat' aj manuálne. Ak to chcete urobit', dotknite sa 📄, ked' je varný panel zapnutý. Týmto vypnete automatickú činnosť funkcie a budete môčť menit' rýchlost' ručne. Stlačením 📄 zvýšite rýchlost' ventilátora o jednu úroveň. Ked dosiahnete najvyššiu úroveň a stlačíte tlačidlo 📄 znovu, nastavia sa otáčky ventilátora na hodnotu 0, čím sa ventilátor odsávača pár vypne. Ventilátor znovu spustíte pri rýchlosti 1 stlačením tlačidla 📄.

Ak chcete aktivovat' automatickú činnost' funkcie, vypnite varný panel a znovu ho zapnite.

Zapnutie osvetlenia

Panel môžete nastaviť tak, aby sa pri každom zapnutí varného panela rozsvietilo osvetlenie. Urobíte tak nastavením automatického režimu na H1-H6.

i Osvetlenie odsávača pár sa vypne 2 minúty po vypnutí varného panela.

6.1 Kuchynský riad

V prípade indukčných varných zón vytvára silné elektromagnetické pole teplo v kuchynskom riade veľmi rýchlo.

Indukčné varné zóny používajte s vhodným riadom.

• Dno kuchynského riadku musí byt' čo najhrubšie a najplochšie.
• Pred položením panvíc na povrch varného panela sa uistite, že sú ich dná čisté a suché.
• Aby ste predišli škrabancom, neposúvajte ani neodierajte hrniec po keramickom skle.

• správne: liatina, ocel, smaltovaná ocel, antikoro, viacvrstvové dno (so správnym označením od výrobcu).
• nesprávne: hliník, med', mosadz, sklo, keramika, porcelán.

Kuchynský riad je vhodný pre indukčný varný panel, ak:

• po nastavení varnej zóny na najvyšší stupeň ohrevu zovrie voda veľmi rýchlo.
• sa na dne kuchynského riadu prichytí magnet.

• Indukčné varné zóny sa automaticky prispôsobujú veľkosti dna riadu.
• Účinnost' varnej zóny súvisí s priemerom kuchynského riadu. Kuchynský riad s priemerom dna menším ako minimálny rozmer absorbuje iba časť ohrevného výkonu, ktorý vytvára varná zóna.
• Z bezpečnostných dôvodov a na dosiahnutie optimálnych výsledkov varenia nepoužívajte kuchynský riad väčší, než je uvedené v časti „Specifikácia varných zón“. Počas varenia nenechávajte kuchynský riad v blízkosti

ovládacieho panela. Môže to mat' vplyv na fungovanie ovládacieho panela alebo to môže náhodne aktivovat' funkcie varného panela.

Pozrite si čast' „Technické údaje“.

6.2 Zvuky počas prevádzky

Ak je počut':

• praskanie: riad je vyrobený z rôznych materiálov (sendvičová štruktúra).
• pískanie: používate varnú zónu s vysokým výkonom a kuchynský riad je vyrobený z rôznych materiálov (sendvičová štruktúra).
• hučanie: pri používaní vysokých výkonov.
  • cvakanie: dôjde k elektrickému zopnutiu.
• svišt'anie, bzučanie: pri činnosti ventilátora.

Zvuky sú normálne a neznamenajú žiadnu poruchu varného panela.

6.3 Príklady použitia pri príprave jedál

Vzájomný vzt'ah medzi nastaveným varným stupňom a spotrebou energie varnej zóny nie je lineárny. Zvýšenie nastavenia varného stupňa nie je priamoúmerné zvýšeniu spotreby energie. To znamená, že varná zóna nastavená na stredne intenzívny varný stupeň využíva menej ako polovicu svojho výkonu.

Údaje v tabuľke sú len referenčné.

Varný stupeň	Použíte na:	Čas (min)	Rady
☐ - 1	Hotové jedlo uchovávajte teplé.	podľa po-treby	Na kuchynský riad položte pokrievku.
1 - 2.	Holandská omáčka, topenie: maslo, čokoláda, želatína.	5 - 25	Z času na čas premiešajte.
1 - 2.	Tuhnutie: nadýchané omelety, pečené vajcia.	10 - 40	Varte s pokrievkou.
2. - 3.	Dusenie ryže a jedál s mliečnym základom, prihrievanie hotových jedál.	25 - 50	Pridajte aspoň dvakrát toľko tekutiny ako ryže, mliečne jedlá v polovici varenia premiešajte.
Varný stupeň	Použite na:	Čas (min)	Rady
3. - 4.	Dusenie zeleniny, rýb, mäsa.	20 - 45	Pridajte niekoľko polievkových lyžíc te-kutiny.
4. - 5.	Dusenie zemiakov.	20 - 60	Použite max. 14 l vody na 750 g ze-miakov.
4. - 5.	Príprava väčších množstiev jedla,omáčok a polievok.	60 - 150	Až 3 l tekutiny a prísady.
5. - 7	Jemné smaženie: rezne, telacie cordonbleu, kotlety, rizzoly, klobásy, pečeň,zásmažka, vajcia, palacinky, šišky.	podľa po-treby	Po uplynutí polovice času obrát’te.
7 - 8	Silné smaženie, opečené zemiakové pyré, karé, steaky.	5 - 15	Po uplynutí polovice času obrát’te.
9	Varenie vody, varenie cestovín, príprava mäsa (guláš, ragú), hranolčeky.
	Varenie veľkého množstva vody. Funkcia PowerBoost je aktivovaná.

6.4 Rady a tipy pre Hob ^2 Hood

Pri používaní varného panela s funkciou:

• Panel odsávača pár chráňte pred priamym slnečným svetlom.
• Halogénové svetlo nesústređujte na panel odsávača pár.
• Ovládací panel varného panela nezakrývajte.
• Nerušte signál medzi varným panelom a odsávačom pár (napr. rukou, rukovät'ou kuchynského riadu alebo vysokým hrncom). Pozrite si obrázok.

Odsávač pár na obrázku slúži iba na ilustračné účely.

Odsávače pár s funkciou Hob²Hood Celý sortiment odsávačov pár, ktoré fungujú s touto funkciou, nájdete na našej spotrebitelskej webovej stránke. Odsávače pár Electrolux, ktoré pracujú s touto funkciou, musia mat' symbol 📄.

7. STAROSTLIVOSŤ A ČISTENIE

VAROVANIE!

Pozrite si kapitoly ohladne bezpečnosti.

7.1 Všeobecné informácie

• Varný panel po každom použití očistite.
- Dbajte na to, aby bola dolná čast' kuchynského riadu vždy čistá.
- Škrabance a tmavé škvrny na povrchu neovplyvňujú to, ako varný panel funguje.
- Používajte špeciálny čistič určený na povrch varného panela.
- Použite špeciálnu škrabku na sklo.

7.2 Čistenie varného panela

- Okamžite odstráňte: roztopený plast, plastová fólia, cukor a potraviny s cukrom,

inak môžu nečistoty spôsobit' poškodenie varného panela. Dávajte pozor, aby ste sa nepopálili. Špeciálnu škrabku priložte na sklenený povrch tak, aby bola naklonená v ostrom uhle, a čepel posúvajte po povrchu.

- Po dostatočnom vychladnutí varného panela odstráňte: usadeniny vodného kameňa, škvrny od vody, mastné škvrny, lesklé kovové farebné flaky. Varný panel vyčistite vlhkou handričkou s neabrazívnym čistiacim prostriedkom. Po čistení utrite varný panel mäkkou handričkou.

Pozrite si kapitoly ohladne bezpečnosti.

8.1 Čo robit', ak...

Problém	Možná príčina	Náprava
Varný panel sa nedá zapnút ani používat’.	Varný panel nie je pripojený ku zdro- ju elektrického napájania alebo je pripojený nesprávne.	Skontrolujte, či je varný panel správne pripojený k zdroju elektrického napája- nia.
	Je vypálená poistka.	Uistite sa, že poruchu spôsobila poist- ka. Ak sa poistka vypáli opakovane, obrát’te sa na kvalifikovaného elektri- kára.
	Nenastavili ste stupeň ohrevu do 10 sekúnd.	Varný panel znovu zapnite a do 10 sekúnd nastavte stupeň ohrevu.
	Súčasne ste sa dotkli 2 alebo viac- erých senzorových polí.	Dotýkajte sa iba jedného senzorového poľa.
	Na ovládacom paneli sú voda alebo tukové škvrny.	Vyčistite ovládací panel.
Zaznie zvukový signál a varný panel sa vypne.Zaznie zvukový signál, keď je varný panel vypnutý.	Umiestnili ste niečo na jedno alebo viaceré senzorové polia.	Odstráňte daný predmet zo senzorových polí.
Varný panel sa vypne.	Umiestnili ste niečo na senzorové pole ➊.	Odstráňte daný predmet zo senzorového poľa.
Ukazovateľ zvyškového tepla sa nerozsvieti.	Zóna nie je horúca, pretože bola za-pnutá iba krátky čas, alebo je poško-dený senzor.	Ak bola zóna zapnutá dostatočne dlho, aby sa zohriala, obrát’te sa na autorizované servisné stredisko.
Hob2Hood nefunguje.	Zakryli ste ovládací panel.	Odstráňte daný predmet z ovládacieho panela.
	Používate veľmi vysoký hrniec, ktorý blokuje signál.	Použite menší hrniec, zmeňte varnú zónu alebo nastavte odsávač pár ma-nuálne.
Automatické zohrievanie. nie je zapnuté.	Zóna je horúca.	Nechajte zónu dostatočne vychladnút’.
	Je nastavený najvyšší ohrev.	Najvyšší ohrev má rovnaký výkon ako funkcia.
Stupeň ohrevu sa prepína medzi dvomi úrovňami.	Správa výkonu je zapnuté.	Pozrite si čast’ „Každodenné používanie“.
Senzorové polia sa zahrievajú.	Kuchynský riad je príliš veľký alebo ho umiestňujete blízko k ovládacím prvkom.	Ak je to možné, preložte veľký riad na zadné zóny.
L sa rozsvieti.	Je zapnuté Detská poistka alebo Blokovanie.	Pozrite si čast’ „Každodenné používanie“.
F sa rozsvieti.	Na zóne nie je žiaden kuchynský riad.	Položte na zónu kuchynský riad.
	Kuchynský riad je nevhodný.	Použite vhodný kuchynský riad. Pozrite si kapitolu „Tipy a rady“.
	Dno riadu má pre danú zónu príliš malý priemer.	Použite riad so správnymi rozmermi. Pozrite si čast’ „Technické údaje“.
E a číslo sa rozsvietia.	Nastala chyba vo varnom paneli.	Vypnite varný panel a po 30 sekun-dách ho znova zapnite. Ked’ sa opät’ rozsvieti symbol E, odpojte varný pa- nel od elektrickej siete. Po 30 sekun-dách opät’ pripojte varný panel. Ak problém pretrváva, obrát’te sa na auto-rizované servisné stredisko.
Znie neprerušované pípanie.	Elektrické pripojenie je nesprávne.	Odpojte varný panel od elektrickej sie-te. Požiadajte kvalifikovaného elektri-kára, aby skontroloval inštaláciu.

8.2 Ak nenájdete riešenie...

Ak problém nedokážete odstránit' sami, kontaktujte svojho predajcu alebo

hlásenie. Uistite sa, že ste varný panel používali správne. V opačnom prípade nebude servisný zásah servisného technika alebo predajcu bezplatný, a to ani počas

záručnej doby. Informácie o záručnej dobe a autorizovaných servisných strediskách sú uvedené v záručnej brožúre.

9. TECHNICKÉ ÚDAJE

9.1 Typový štítok

Model LIV63431BK

Typ 61 B4A 01 AA

Indukcia 7.35 kW

Sér. č. ......

ELECTROLUX

9.2 Špecifikácia varných zón

Varná zóna	Nominálny výkon (max. varný stu-peň) [W]	PowerBoost [W]	PowerBoost maximálne trva-nie [min]	Priemer kuchyn-ského riadu [mm]
Ľavý predný	2300	3200	10	125 - 210
Ľavý zadný	2300	3200	10	125 - 210
Pravý predný	1400	2500	4	125 - 145
Pravý zadný	1800	2800	10	145 - 180

Výkon varných zón sa v malom rozsahu môže líšit' od údajov uvedených v tabulke. Mení sa na základe materiálu a rozmerov kuchynského riadu.

Optimálne výsledky varenia dosiahnete tak, že budete používat' riad s priemerom nie väčším ako sú údaje uvedené v tabuľke.

10. ENERGETICKÁ ÚČINNOSŤ

10.1 informácie o výrobku\*

Identifikácia modelu		LIV63431BK
Typ varného panelu		Vstavaný varný panel
Počet varných zón		4
Technológia ohrevu		Indukcia
Priemer kruhových varných zón (∅)	Čavý predný	21,0 cm
	Čavý zadný	21,0 cm
	Pravý predný	14,5 cm
	Pravý zadný	18,0 cm
Spotreba energie na varnú zónu (EC electric coo-king)	Lavý predný	179,3 Wh/kg
	Lavý zadný	178,4 Wh/kg
	Pravý predný	183,2 Wh/kg
	Pravý zadný	184,9 Wh/kg
Spotreba energie na varný panel (EC electric hob)		181,5 Wh/kg

* Pre Európsku úniu podľa nariadenia EÚ 66/2014. Pre Bielorusko podľa STB 2477-2017, príloha A. Pre Ukrajinu podľa 742/2019.

Ak budete postupovat' podla nižšie uvedených tipov, môžete pri každodennom varení ušetrit' energiu.

• Ohrejte iba potrebné množstvo vody.
• Na kuchynský riad podla možností vždy položte pokrievku.
• Kuchynský riad položte na varnú zónu ešte pred jej zapnutím.
• Menší riad položte na menšie varné zóny.
• Kuchynský riad položte priamo na stred varnej zóny.
• Zvyškové teplo využite na udržiavanie teploty jedla alebo na roztopenie.

11. OCHRANA ŽIVOTNÉHO PROSTREDIA

spolu s odpadom z domácnosti. Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obrát'te na obecný alebo mestský úrad.

MISLIMO NA VAS
