NÁVOD NA OBSLUHU CBNP3956 LIEBHERR

Gebruiks- en montagehandleiding

Koel-vriescombinatie met BioFresh-gedeelte

NL

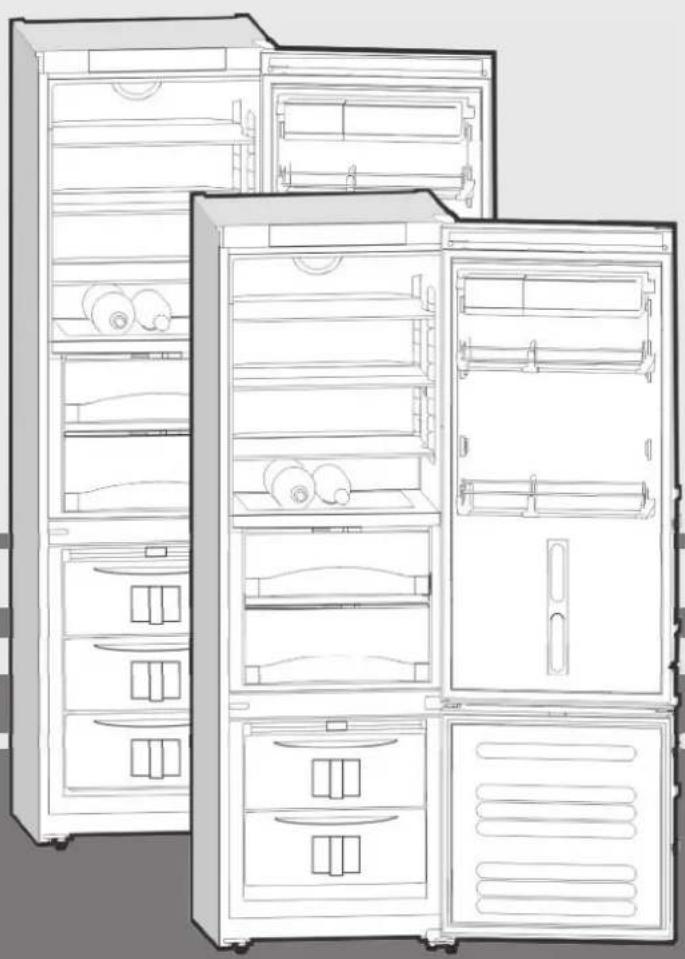

Line drawing of a double refrigerator with open doors and internal compartments (no text or symbols)

151110 7084408 - 03

CBNPes/CBN/CBNes ... 6

LIEBHERR

Inhoudsopgave

1 Het apparaat in vogelvlucht.... 2

1.1 Overzicht apparaat en uitrusting.... 2
1.2 Toepassingen van het apparaat.... 2
1.3 Conformiteit.... 3
1.4 Opstelafmetingen.... 3
1.5 Energie sparen.... 3
1.6HomeDialog....3

2 Algemene veiligheidsvoorschriften.... 3

3 Bedienings- en controle-elementen.... 4

3.1 Bedienings- en controlepaneel.... 4

3.2 Temperatuurdisplay.... 4

4 In gebruik nemen.... 5

4.1 Draairichting deur veranderen.... 5

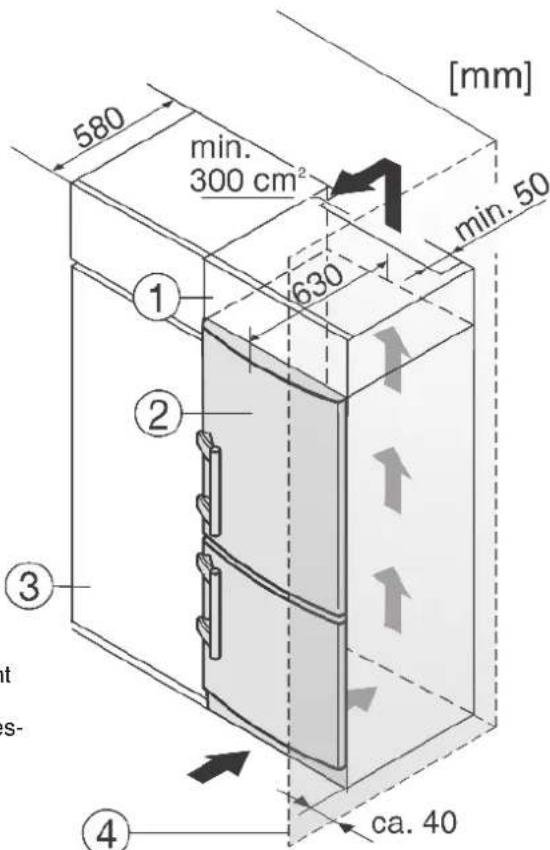

4.2 Inbouw in het keukenblok.... 7
4.3 Apparaat transporteren.... 7
4.4 Apparaat opstellen.... 8
4.5 Afvalverwerking van de verpakking.... 8
4.6 Apparaat aansluiten.... 8
4.7 Apparaat inschakelen.... 9

5 Bediening.... 9

5.1 Helderheid van het temperatuurdisplay.... 9
5.2 Kinderbeveiliging.... 9
5.3 Deuralarm.... 9
5.4 Temperatuuralarm.... 9
5.5 Koelgedeelte 10
5.6 BioFresh-gedeelte.... 11
5.7 Vriesgedeelte.... 12

6 Onderhoud.... 14

6.1 Ontdooien met NoFrost.... 14
6.2 Apparaat reinigen.... 14
6.3 Binnenverlichting met gloeilamp vervangen.... 14
6.4 Technische Dienst.... 15

7 Storingen.... 15

8 Afzetten.... 16
8.1 Apparaat uitschakelen.... 16
8.2 Buiten werking stellen.... 16
9 Apparaat afdanken.... 16

De fabrikant werkt voortdurend aan de verdere ontwikke van alle typen en modellen. Daarom vragen wij om uw begrip voor het feit dat wij wijzigingen in vorm, uitvoering en techniek moeten voorbehouden.

Om alle voordelen van uw nieuwe apparaat te leren kennen, de instructies in deze handleiding aandachtig doorlezen a.u.b.

De handleiding geldt voor meerdere modellen, afwijkingen zijn mogelijk. Paragrafen die alleen voor bepaalde apparaten toepassing zijn, zijn gekenmerkt met een sterretje (*).

Gebruiksaanwijzingen zijn gekenmerkt met een ▶, gebruiksresultaten met een ▷.

1 Het apparaat in vogelvlucht

1.1 Overzicht apparaat en uitrusting

Aanwijzing

▶ Levensmiddelen zoals in de afbeelding getoond sorteren. Zo werkt het apparaat energiebesparend.
▶ Plateaus, schuifladen of manden zijn in de geleverde toestand voor een optimale energie-efficiëntie ingedeeld.

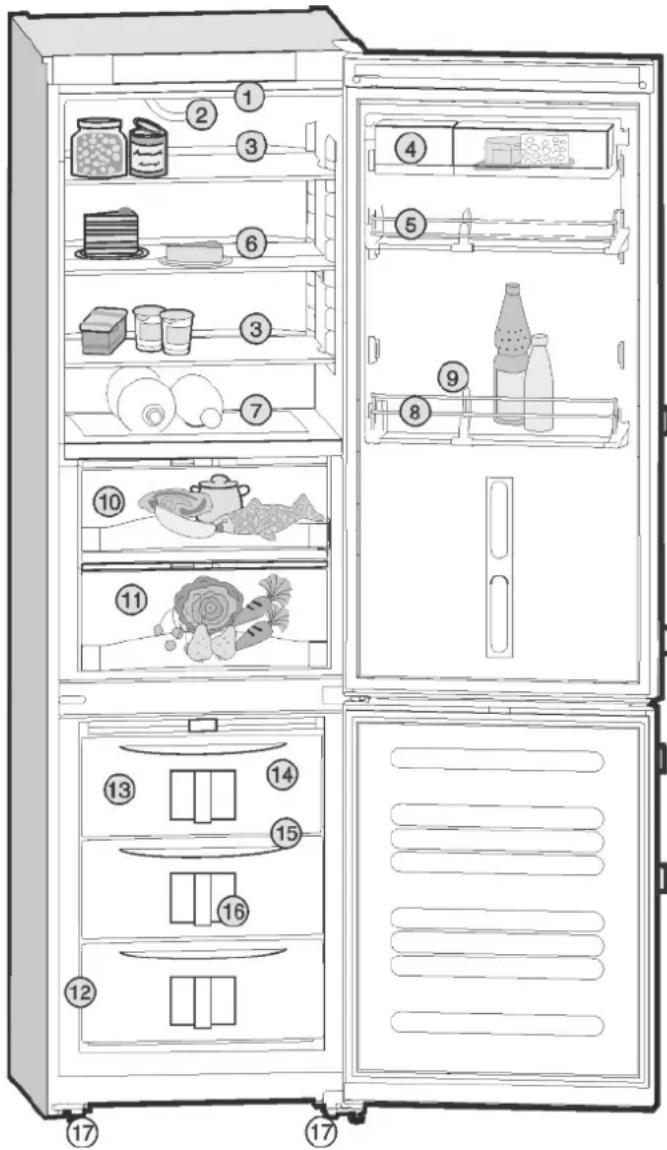

Fig. 1

(1) Binnenverlichting
(2) Ventilator
(3) Glasplaat, verplaats- baar
(4) Dozenrekje, uitneembaar
(5) Conservenrekje, verplaatsbaar
(6) Gedeelde glaspaat, verplaatsbaar
(7) Deelbaar plateau met flessenplank
(8) Flessenrek, verplaatsbaar
(9) Flessenhouder, verschuifbaar

(10) BioFresh-vak, regelbaar
(11) BioFresh-vak, regelbaar

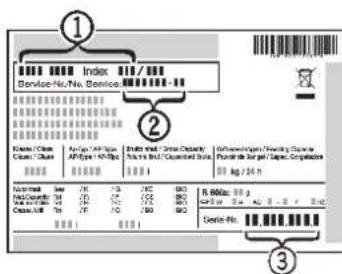

(12) Typeplaatje
(13) Invriesvak
(14) Koudeaccu's

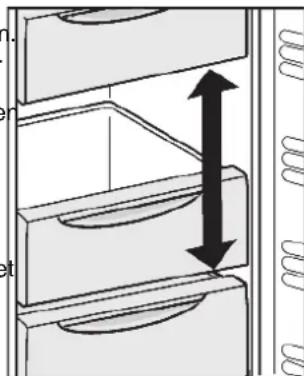

(15) VarioSpace
(16) Info-systeem
(17) Stelpootjes, transport-grepen voor, transport-wieltjes achter

1.2 Toepassingen van het apparaat

Het apparaat is alleen geschikt voor het koelen van levensmiddelen in huishoudelijke of soortgelijke omgeving. Hiertoe behoort bijvoorbeeld het gebruik

• in personeelskeukens, bed and breakfasts,
• door gasten in landhuizen, hotels, motels, en andere onderkomens,
• voor catering en soortgelijke diensten in de groothandel

Gebruik het apparaat alleen voor huishoudelijke toepassingen. - Alle andere toepassingen zijn niet toegestaan. Het apparaat is niet geschikt voor het bewaren en koelen van medicijnen, bloedplasma, laboratoriumpreparaten en dergelijke stoffen en producten als genoemd in de richtlijn inzake medische hul middelen 2007/47/EG. Misbruik van het apparaat kan leiden tot schade aan bewaarde producten of tot bederf ervan. Daar naast is het apparaat niet geschikt voor gebruik op plaats waar ontploffingsgevaar kan heersen.

Het apparaat is volgens de klimaatklasse gebouwd voor gebruik bij bepaalde omgevingstemperaturen. De klimaatklasse van uw apparaat vindt u op het typeplaatje.

Aanwijzing

▶ Respecteer de opgegeven omgevingstemperaturen, zoniet vermindert de koelprestatie.

Klimaat-klasse	voor omgevingstemperaturen van
SN 10 °C tot 32 °C
N 16 °C tot 32 °C
ST 16 °C tot 38 °C
T 16 °C tot 43 °C

1.3 Conformiteit

Het koelmiddelcircuit werd op lekkages gecontroleerd. Het apparaat voldoet aan alle van toepassing zijnde veiligheidsbepalingen en de EG-richtlijnen 2006/95/EEG en 2004/108/EEG.

1.4 Opstelafmetingen

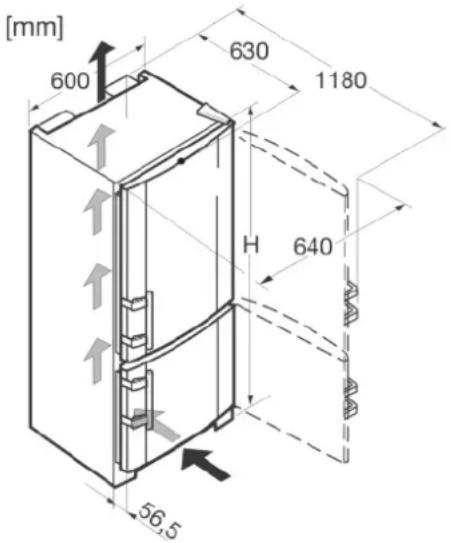

Fig. 2

Model Apparaathoogte H (mm)
CBN(es) 36.. 1817
CBN(es) 39.., CBNP(es) 39.. 2011

1.5 Energie sparen

• Zorg altijd voor een goede luchttoevoer en -afvoer. Ventilatieopeningen resp. -roosters niet afdekken.
• Ventilatorluchtspleten altijd vrij houden.
• Stel het apparaat niet op in direct zonlicht en ook niet naast een fornuis, verwarming of dergelijke.
• Het energieverbruik is afhankelijk van opstellingsomstandigheden b.v. de omgevingstemperatuur (zie 1.2).
• Open het apparaat zo kort mogelijk.

- Hoe lager de temperatuur wordt ingesteld, des te hoger is het energieverbruik. - Zet de levensmiddelen soort bij soort. (zie Het apparaat in en vogelvlucht). -ulp-Alle levensmiddelen goed verpakt en afgedekt opslaan. Rijpvorming wordt vermeden. - Levensmiddelen slechts zolang als nodig buiten het appa- tsemaat laten staat, zodat ze niet te warm worden.

- Warme gerechten inleggen: eerst laten afkoelen tot kamertemperatuur. - Diepvriesproducten in de koelruimte laten ontdooien. - Bij langere vakanties de vakantiefunctie gebruiken (zie 5.5.4).

Stof doet het energieverbruik toenemen:

et de koelmachine met warmtewisselaar metalen rooster aan de achterkant v het apparaat - eens per jaar afstoffen.

1.6 HomeDialog

Afhankelijk van model en uitrusting kunnen met het HomeDialog System meerdere Liebherrapparaten (b.v. in de kelder) aan een hoofdaparaat (b.v. in de keuken) worden gekoppeld en vanuit deze worden bediend. Nadere informatie over de voordelen, voorwaarden en het functie-principe vindt u op internet onder www.liebherr.com.

2 Algemene veiligheidsvoorschriften

Gevaren voor de gebruiker:

• Dit apparaat is niet bestemd voor personen (ook kinderen) met fysieke, sensorische of mentale beperkingen of personen, die niet over voldoende ervaring en kennis beschikken. Tenzij zij door een persoon, die voor hun veiligheid verantwoordelijk is, in het gebruik van het apparaat worden onderwezen en die aanvankelijk toezicht uitoefent. Erop toezien, dat kinderen niet met het apparaat spelen.
• In geval van storing stekker uit het stopcontact trekken (daarbij niet aan het netsnoer trekken) of zekering uitschakelen.
• Reparaties, aanpassingen aan het apparaat en het vervangen van het netsnoer alleen laten uitvoeren door de Technische Dienst of ander daarvoor opgeleid vakpersoneel.
• Als u het stroomsnoer van het apparaat uittrekt, altijd bij de stekker nemen. Niet aan het snoer trekken.
• Apparaat alleen conform de beschrijving in de handleiding monteren en aansluiten.
• Bewaar deze gebruiksaanwijzing zorgvuldig en geef hem eventueel aan de volgende eigenaar door.
• De lampen voor speciale doeleinden (gloeilampen, led, TL-lampen) in het apparaat zijn bedoeld om de binnenruimte te verlichten en niet geschikt als kamerverlichting.

Brandgevaar:

- Het gebruikte koelmiddel R 600a is milieuvriendelijk, maar brandbaar. Ontsnappend koelmiddel kan vlam vatten.

• De buisleidingen van het koelmiddelcircuit niet beschadigen.
• Binnenin het apparaat geen open vuur of ontstekingsbronnen gebruiken.
• Binnenin het apparaat geen elektrische apparaten gebruiken (b.v. stoomreinigers, verwarmingsapparatuur, ijsmachines enz.).

- Wanneer koelmiddel ontsnapt: open vuur of ontstekingsbronnen in de nabijheid van het lekpunt verwijderen Stekker uit het stopcontact trekken. Ruimte goed verleren. Contact opnemen met de Technische Dienst.

• Geen explosieve stoffen of spuitbussen met brandbare drijfgassen, zoals b.v. butaan, propaan, pentaan enz. in h3 apparaat bewaren. Zulke spuitbussen zijn herkenbaar aan de op de verpakking vermelde inhoudsstoffen of een vlam-mensymbool. Eventueel uittredende gassen kunnen door elektrische componenten vlam vatten.
• Geen brandende kaarsen, lampen of andere voorwerpen met open vlammen op of in het apparaat plaatsen.
• Sterke alcohol alleen goed gesloten en overeind staand opslaan. Eventueel uittredende alcohol kan door elektrische componenten vlam vatten.

Gevaar voor vallen en omkiepen:

- Plint, laden, deuren enz. niet als voetensteun of om leunen misbruiken. Dit geldt in het bijzonder voor kinderen.

Gevaar voor voedselvergiftiging:

- te lang opgeslagen levensmiddelen niet meer nuttigen.

Gevaar voor bevriezingen, gevoelloosheid en pijn:

- Langdurig huidcontact met koude oppervlakken en gekoelde of ingevroren levensmiddelen vermijden of veiligheidsmaatregelen treffen, b.v. handschoenen dragen. Consumptie-ijs, met name waterijs of ijsblokjes niet onmiddellijk en niet te koud consumeren.

Neem de specifieke aanwijzingen in de overige hoofdstukken in acht:

	GEVAAR duidt een direct gevaar aan, die de dood of ernstig lichamelijk letsel tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	WAAR-SCHUWING duidt een gevaarlijke situatie aan, die de dood of ernstig lichamelijk letsel tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	VOOR-ZICHTIG duidt een gevaarlijke situatie aan, die lichamelijk letsel tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	LET OP duidt een gevaarlijke situatie aan, die materiële schade tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	Aanwijzing geeft aan dat praktische aanwijzingen en tips gegeven worden.

3 Bedienings- en controle- lementen

3.1 Bedienings- en controlepaneel

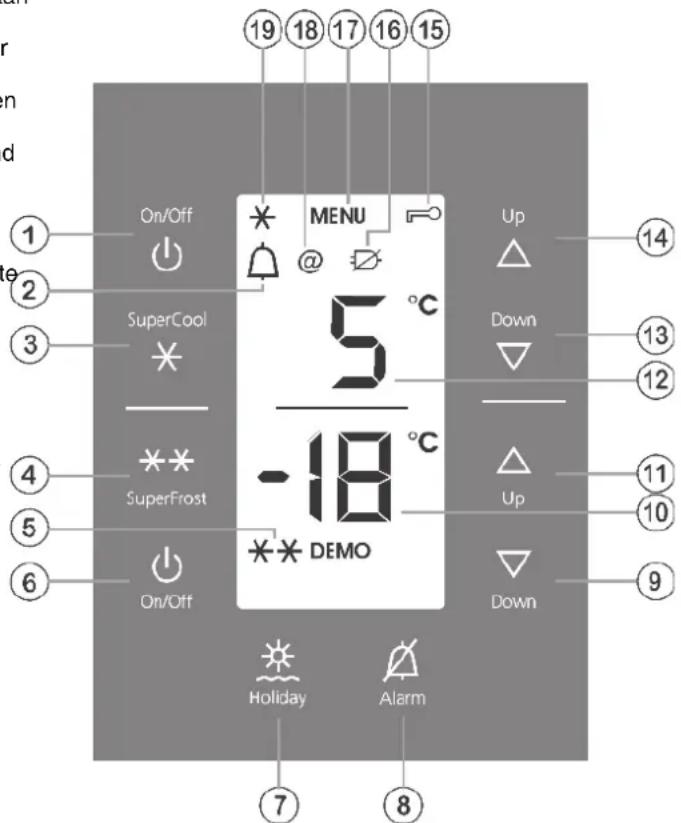

Fig. 3
(1) Toets On/Off koelge-deelte
(2) Symbol alarm
(3) Toets SuperCool
(4) Toets SuperFrost
(5) Symbool SuperFrost
(6) Toets On/Off vriesge-deelte
(7) Toets Holiday
(8) Toets alarm
(9) Insteltoets Down vries-gedeelte
(10) Temperatuurdisplay vriesgedeelte

(11) Insteltoets Up vriesge- deelte

(12) Temperatuurdisplay koel- gedeelte

(13) Insteltoets Down koelge-deelte

(14) Insteltoets Up koelge- deelte

(15) Symbool kinderbeveiliging

(16) Symbool stroomuitval

(17) Symbool menu

(18) Symbol HomeDialog

(19) Symbool SuperCool

3.2 Temperatuurdisplay

Bij normale werking wordt aangegeven:

• de warmste vriestemperatuur
• de gemiddelde koeltemperatuur

De temperatuurdisplay vriesgedeelte knippert:

• de temperatuurinstelling wordt gewijzigd
• na het inschakelen is de temperatuur nog niet voldoende koud
• de temperatuur is verschillende graden gestegen

Op de display knipperen streepjes:

- de vriestemperatuur is hoger dan 0 °C.

De volgende aanduidingen wijzen op een storing. Mogelijk▶ Afdekking Fig. 5 (13)wegtillen. oorzaken en maatregelen voor het oplossen (zie Storingen).

- F0 tot F9

- Het symbool voor stroomuitval ♦licht op.

4 In gebruik nemen

4.1 Draairichting deur veranderen

Indien nodig kunt u de draairichting van de deur veranderen: controleer of volgend gereedschap klaar ligt:

□ Torx 25
□ Torx 15
□ schroevendraaier
□ eventueel accuschroevendraaier
□ eventueel een tweede persoon voor de montage

4.1.1 Kabelverbinding aan de behuizing losmaken

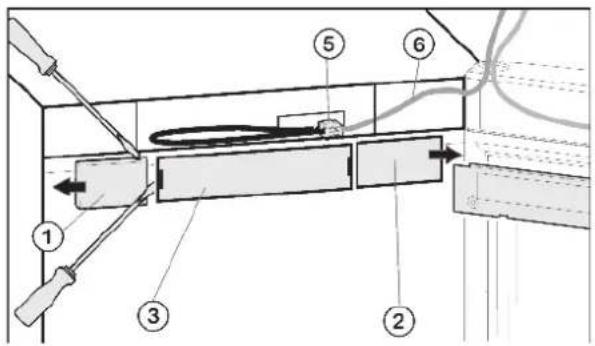

Fig. 4

▶ Bovenste deur openen.
▶ Afdekking aan de greepzijde Fig. 4 (1) afnemen: rechts met sleufschroevendraaier uitklikken en naar buiten schuiven.
- Afdekking aan de scharnierzijdeFig. 4 (2)afnemen: links met sleufschroevendraaier uitklikken en naar buiten schuiven.
▶ Voorste afdekplaat Fig. 4 (3) met een sleufschroevendraaier afnemen.
▶ Contact verwijderen en de stekkerverbinding Fig. 4 (5) losmaken.
▶ Neem de grijze kabel Fig. 4 (6) uit de geleiding.

4.1.2 Bovenste deur afnemen

Aanwijzing

▶ Verwijder levensmiddelen uit de opbergvakken voordat deur wordt afgenomen, zodat er geen levenmiddelen vallen.

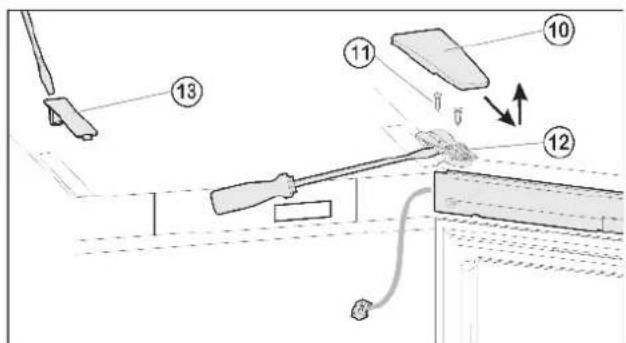

Fig. 5

▶ Afdekking Fig. 5 (10) naar voren naar boven wegnemen.

VOORZICHTIG

Gevaar voor verwonding wanneer de deur eruit valt!

▶ Deur goed vasthouden.
▶ Deur voorzichtig neerzetten.

▶ Schroeven Fig. 5 (11) helemaal uitdraaien.
▶ Deur compleet met lagerbus Fig. 5 (12) en snoer naar boven afnemen. Om los te maken eventueel voorzichtig met de schroevendraaier optillen onder de lagerbus.
▶ Deur opzij leggen.

4.1.3 Onderste deur afnemen

▶ Onderste deur sluiten.
▶ Middelste lagerbout Fig. 6 (21)uit de middelste lagerbus Fig. 6 (22) en de onderste deur uittrekken.
▶ Kunststof kap Fig. 6 (20) afnemen.

VOORZICHTIG

Gevaar voor verwonding wanneer de deur eruit valt!

▶ Deur goed vasthouden.
▶ Deur voorzichtig neerzetten.

▶ Onderste deur openen.

▶ Middelste lagerbus Fig. 6 (22) demonteren.

▶ Onderste deur naar boven toe afnemen en opzij leggen.

4.1.4 Middelste lagerdelen omzetten

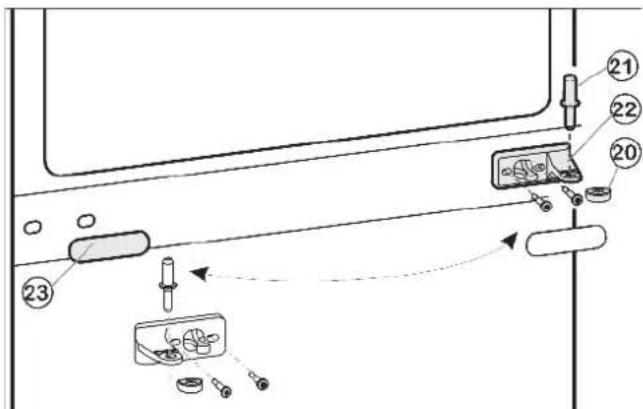

Fig. 6

▶ Afdekplaat Fig. 6 (23) voorzichtig afhalen.

▶ Lagerbus midden Fig. 6 (22) 180° gedraaid aan de nieuwe scharnierzijde goed (met 4 Nm) vastschroeven.

▶ Afdekking Fig. 6 (23) met 180° gedraaid aan de andere kant de van de handgreep weer inklikken.

4.1.5 Onderste lagerdelen omplaatsen

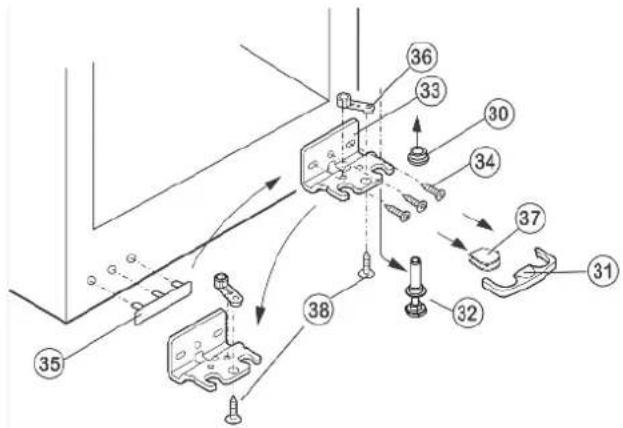

Fig. 7
▶ Beveiliging Fig. 7 (31) naar voren toe wegnemen.
▶ Afdekking Fig. 7 (37) verwijderen.*
▶ Stelpoten Fig. 7 (32) helemaal indraaien.
Indien nodig het apparaat met behulp van een tweede persoon iets achterover kantelen, om de lagerbout te verwijderen.
▶ Lagerbout Fig. 7 (32) naar beneden en naar voren uittrekken. Let hierbij op de scharnierbus Fig. 7 (30).
▶ Lagerbus Fig. 7 (33) afschroeven (3 x Torx 25) Fig. 7 (34).
Lagerdeel Fig. 7 (36) afschroeven (1 x Torx 25) Fig. 7 (38) en in de tegenoverliggende opening van de lagerbus omzetten, opnieuw vastschroeven.
▶ Afdekking Fig. 7 (35)an de kant van de handgreep voor zichtig optillen en omplaatsen.
Lagerbus Fig. 7 (33) aan de nieuwe scharnierzijde evt. met behulp van een accuschroevendraaier weer goed (met 4 Nm) vastschroeven.
▶ Apparaat opnieuw wat naar achteren kantelen en de lagerbouten Fig. 8 (32) terug in te steken. De groef moet naar voren wijzen.
▶ Afdekking Fig. 7 (37) aan de tegenoverliggende kant plaatsen.*

Technical line drawing of a mechanical assembly with labeled components (no text or symbols)

Fig. 8

VOORZICHTIG

Gevaar voor verwonding wanneer de deur eruit valt!

▶ De beveiliging (31) moet aan de zijkant van de lagerbus inklikken, zodat de lagerbus en dus ook de deur is geborgd.

▶

Mechanical assembly diagram showing a cylindrical component inserted into a housing (no text or labels visible)

▶ Beveiliging (31) op lagerbus weer inklikken.

▶ Scharnierbus Fig. 7 (30) opzetten.

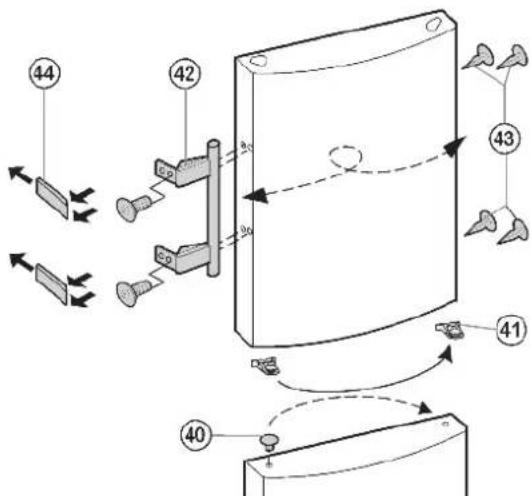

4.1.6 Greep omzetten

Klik de veerklem Fig. 9 (41) uit de bovenste deur en plaats hem naar de andere scharnierkant om.

▶ Til de stop Fig. 9 (40) uit de onderste deurlagerbus en plaats hem om.

Fig. 9
Monteer deurgrepen Fig. 9 (42)stop Fig. 9 (43)en drukplaten Fig. 9 (44)af en monteer ze aan de tegenoverliggende kant.
▶ Let bij het monteren van de drukplaten aan de andere kant op het juiste inklikken.

4.1.7 Onderste deur monteren

▶ Plaats de deur van boven op de lagerbout beneden Fig. 7 (32).

▶ Sluit de deur.

▶ De plastic kap Fig. 6 (20) weer op het midden van de lagerbus Fig. 6 (22) plaatsen.

▶ Middelste lagerbout Fig. 6 (21) door middelste lagerbus Fig. 6 (22) in de onderste deur plaatsen.

4.1.8 Kabelverbinding omplaatsen (bovenste deur)

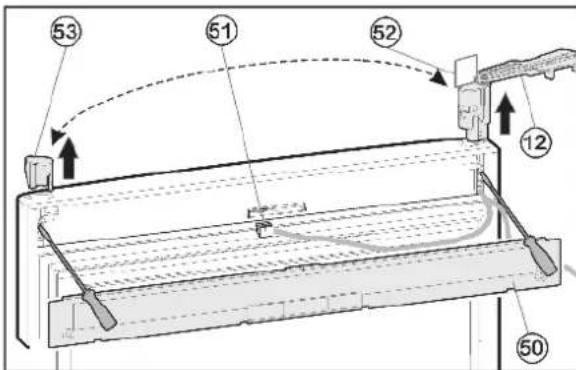

Fig. 10
▶ Afdekking Fig. 10 (50) aan de deur met schroevendraaier wegnemen.
▶ Stekker Fig. 10 (51)aftrekken.
▶ Aan de bovenste deur lagerbuFig. 10 (12) naar buiten draaien, evenwijdig met de rand van de deur.

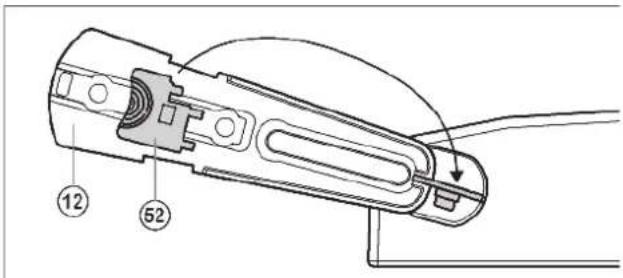

Fig. 11

LET OP

Kabels kunnen verdraaid en op die manier beschadigd raken!

▶ Gebruik de sjabloon.

De meegeleverde sjablonen Fig. 11 (52)uit de lagerbus losmaken en zo lagerbusFig. 11 (12)en mof beveiligen tegen verdraaien.
Lagerbus Fig. 10 (12) met behulp van een schroevendraaier van beneden uitschuiven en compleet met de kabel uit de deu verwijderen.
▶ Stoppen Fig. 10 (53) met een schroever draaier langs onderen uitschuiven en op de andere kant omzetten.
▶ Het snoer van de lagerbusig. 10 (12)p de andere kant inrijgen en de lagerbus plaatsen.
▶ Sjablonen Fig. 10 (52) afnemen en in de lagerbus bevestigen.
▶ Stekker Fig. 10 (51) insteken.
▶ Kabel in de geleiding leggen.
▶ Afdekking Fig. 10 (50) aan de deur vastklikken.

4.1.9 Bovenste deur monteren

▶ Bovenste deur op de middelste lagerbout Fig. 6 (21) plaatsen, deur sluiten en bovenste lagerbusFig. 5 (12) plaatsen, zodat die aan de bovenkant van het appara inklikt.
Lagerbus Fig. 5 (12)goed (met 4 Nm) vastschroeven. Steek de schroefgaten indien nodig voor of gebruik de accuschroevendraaier.
▶ Afdekking Fig. 5 (10)en afdekking Fig. 5 (13)vastklikken.
▶ Stekkerverbinding Fig. 4 (5)weer aansluiten.
▶ Kabel in de geleiding leggen.
▶ Afdekking Fig. 4 (3) weer aanbrengen.
▶ Afdekking Fig. 4 (2) met 180° gedraaid aan de scharnierkant van buiten plaatsen en vastklikken.
▶ Afdekking Fig. 4 (1) met 180° gedraaid aan de kant van de handgreep van buiten plaatsen en vastklikken.

4.1.10 Deuren uitlijnen

De deur eventueel via de beide langsgaten in de lager onder Fig. 7 (33) en lagerbus midden Fig. 6 (22) ten opzichte van de kast uitlijnen. Daartoe middelste schroen aan de lagerbus onder Fig. 7 (33) uitdraaien.

WAARSCHUWING

Gevaar voor verwonding door eruit vallende deur! Als de lageronderdelen niet goed zijn vastgeschroefd, kan de deur eruit vallen. Dit kan zwaar letsel tot gevolg hebben. Bovendien sluit de deur evt. niet, zodat het apparaat niet goed koelt.

▶ De lagerbussen met 4 Nm goed vastschroeven.
▶ Alle schroeven controleren en evt. aandraaien.

4.2 Inbouw in het keukenblok

Fig. 12

(1) Opbouwkast (3) Keukenkast
(2) Apparaat (4) Wand

Het apparaat Fig. 12 (2) kan worden ingebouwd in de keuken. Om het apparaat aan de hoogte van het keukenblok aan te passen, kunt u er een passende opbouwka stg. 12 (1)bp plaatsen.

Bij ombouw met keukenkasten (max. diepte 580 mm) kan het apparaat direct naast de keukenkast Fig. 12 (3) worden opgesteld. De apparaatdeur springt opzij 34 mm en in het midden van het apparaat 50 mm uit ten opzichte van het keukenkastfront. Hierdoor is de deur zonder problemen te openen en sluiten.

Belangrijk voor de ventilatie:

• Houd achter de gehele breedte van de opbouwkast een ruimte van minstens 50 mm diepte vrij voor luchtafvoer.
• De ventilatieruimte onder het plafond moet minstens 300 cm² bedragen.
• Hoe groter de ventilatieruimte, hoe energiezuiniger het apparaat werkt.

Plaatst u het apparaat met de scharnierkant naast een muur fig. 12 (4) dan moet de afstand tussen apparaat en muur minstens 40 mm bedragen. Dit in verband met het uitsteken van de deurgreep bij een geopende deur.

4.3 Apparaat transporteren

VOORZICHTIG

Gevaar voor verwonding en beschadiging door verkeerd transport!

▶ Het apparaat verpakt transporteren.
▶ Het apparaat overeind transporteren.
▶ Het apparaat niet alleen transporteren.

4.4 Apparaat opstellen

Neem bij beschadiging van het apparaat onmiddellijk - voor het aansluiten - contact op met de leverancier.

De vloer waar het apparaat komt te staan moet waterpa vlak zijn.

Stel het apparaat niet op in direct zonlicht en ook niet naast een fornuis, verwarming of dergelijke.

Zet het apparaat met de achterkant altijd direct tegen de muur.

Stel het apparaat niet op zonder hulp.

De plaatsingsruimte van uw apparaat moet volgens de norr EN 378 per 8 g R 600a koelmiddel over een volume van 1 m ^3 beschikken. Indien de plaatsingsruimte te klein is, kan in geval van een lek in het koelmiddelcircuit een ontvlambaar gas-luchtmengsel ontstaan. Informatie over de hoeveelheid koelmidde vindt u op het typeplaatje aan de binnenkant van het apparaat.

Het apparaat mag alleen in onbeladen toestand worden verschoven.

WAARSCHUWING

Brandgevaar door vocht!

Wanneer stroomgeleidende delen of de stroomaansluiting vochtig worden, kan dat leiden tot kortsluiting.

▶ Het apparaat is ontworpen voor gebruik in een geslot ruimte. Het apparaat niet buiten, in een vochtige omgeving of binnen bereik van spatwater plaatsen.

WAARSCHUWING

Brandgevaar door koelmiddel!

Het gebruikte koelmiddel R 600a is milieuvriendelijk, maar brandbaar. Ontsnappend koelmiddel kan vlam vatten.

▶ De buisleidingen van het koelmiddelcircuit niet beschadigen.

WAARSCHUWING

Gevaar voor brand en beschadiging!

▶ Plaats geen warmte afgevende apparaten, bijv. magnetron, toaster enz. op het apparaat!

WAARSCHUWING

Gevaar voor brand en beschadiging door verstopte ventilatie- openingen!

▶ De ventilatieopeningen regelmatig schoonmaken. Zorg altijd voor een goede luchttoevoer en -afvoer!

▶ Haal het aansluitsnoer van de achterzijde van het apparaat. Verwijder hierbij de snoerhouder, anders kunnen trillingsgeluiden ontstaan!

▶ Haal de beschermfolie van de buitenzijde van het apparaat.

LET OP

De edelstalen deuren zijn voorzien van een hoogwaardige oppervlaktecoating en mogen niet met het bijgevoegde regingsmiddel worden behandeld.

Dit zou het oppervlak kunnen aantasten.

▶ De gecoate deuropervlakken mogen uitsluitend met een zachte schone doek worden afgeveegd.

▶ Breng alleen op de roestvrijstalen zijwanden een verzorgingsmiddel gelijkmatig en in slijprichting aan. De reini op een later tijdstip wordt daardoor eenvoudiger.

▶ Gelakte zijwanden mogen uitsluitend met een zachte schone doek worden afgeveegd.

▶ Verwijder alle transportbeveiligingsonderdelen.

▶ Doe de verpakking weg (zie 4.5).

LET OP

Gevaar voor beschadiging door condenswater!

▶ het apparaat niet direct naast een ander koel-/vriesapparaat zetten.

▶ Stel het apparaat met de meegeleverde steeksleutel en met behulp van de stelpootjes (A) en een waterpas stevig en orm vlak op.

▶ Vervolgens de deur ondersteunen: stelvoet bij lagerbus (B) uitdraaien tot deze op de del vloer komt, daarna 90° verder draaien.

Technical line drawing of a mechanical housing or enclosure with labeled points A and B* (no text or symbols beyond labels)

Aanwijzing

▶ Apparaat reinigen (zie 6.2) .

Als het apparaat in een erg vochtige omgeving staat, kan en econdens worden gevormd op de buitenkant van het apparaat.

Zorg altijd goed voor een goede verluchting van de plaatsingsruimte.

4.5 Afvalverwerking van de verpakking

WAARSCHUWING

Gevaar voor verstikking door verpakkingsmateriaal en folie!

▶ Kinderen niet met het verpakkingsmateriaal laten spelen.

De verpakking bestaat uit recyclebaar materiaal:

- Golfkarton/karton

- Onderdelen uit geschuimd polystyreen

- Folies en zakken uit polyetheen

- Spanbanden uit polypropeen

- Vastgespijkerd houten raam afgewerkt met polyethyleen*

▶ Breng het verpakkingsmateriaal naar een officieel inzamelpunt.

4.6 Apparaat aansluiten

LET OP

Gevaar voor beschadiging van de elektronische componenten!

- Gebruik geen omvormer (omzetten van gelijkstroom naar wisselstroom) of spaarstekker.

WAARSCHUWING

Brand- en oververhittingsgevaar!

- Gebruik geen verlengsnoer of verdeeldoos.

Stroomsoort (wisselstroom) en spanning op de plaats van bestemming moeten met de informatie op het typeplaatje (zie Het apparaat in vogelvlucht) overeenstemmen.

Het apparaat alleen aansluiten op een volgens voorschriften geïnstalleerd stopcontact. Het stopcontact moet d.m.v. een zekering van 10 A of zwaarder

gineveiligd zijn.

Het moet eenvoudig toegankelijk zijn, zodat het apparaat in urgentiegevallen snel van de stroom- voorziening gescheiden kan worden.

▶ Elektrische aansluiting controleren.
▶ Steek de stekker in het stopcontact.

4.7 Apparaat inschakelen

Aanwijzing

▶ Om het volledige apparaat in te schakelen, moet u het vriesgedeelte inschakelen.

Schakel het apparaat in ongeveer 2 uur voor u er voor het eerst diepvriesproducten in legt.

Leg er pas diepvriesproducten in wanneer het temperatuurdisplay -18 °C aangeeft.

4.7.1 Vriesgedeelte inschakelen

▶ Toets On/Off vriesgedeelte Fig. 3 (6) indrukken.
▷ Het temperatuurdisplay koelgedeelte geeft de huidige temperatuur in de binnenruimte aan.
▷ Het temperatuurdisplay vriesgedeelte en het symbool Alarm knipperen tot de temperatuur voldoende koud is. Als temperatuur boven 0 °C is knipperen streepjes, is de temperatuur lager dan knippert de huidige temperatuur.

5 Bediening

5.1 Helderheid van het temperatuurdisplay

U kunt de helderheid van het temperatuurdisplay aanpassa aan het omgevingslicht.

5.1.1 Helderheid instellen

De helderheid is instelbaar tussen h0 (geen verlichting) en h5 (maximale lichtsterkte).

▶ Instelmodus activeren: toets SuperFrost Fig. 3 (4)gedurende ca. 5 sec. indrukken.
▷ Op het display wordt c aangegeven.
▷ Het symbool Menu Fig. 3 (17) licht op.
▶ Met insteltoets Up vriesgedeelteFig. 3 (11)bf insteltoets Down vriesgedeelte Fig. 3 (9)h kiezen.
▶ Bevestigen: toets SuperFrost Fig. 3 (4) even indrukken.
▶ Display lichter instellen: insteltoets Up vriesgedeelte Fig. 3 (11) indrukken.
▶ Display donkerder instellen: instel-toets Down vriesgedeelte Fig. 3 (9) indrukken.
▶ Bevestigen: toets SuperFrost Fig. 3 (4) indrukken.
▷ De helderheid is op de nieuwe waarde ingesteld.
▶ Instelmodus deactiveren: toets On/Off vriesgedeelte Fig. 3 (6) indrukken.

-of-

▶ 5 min. wachten.

▷ Op het temperatuurdisplay wordt weer de temperatuur aangegeven.

5.2 Kinderbeveiliging

Met de kinderbeveiliging zorgt u ervoor dat kinderen bij spelen het apparaat niet onbedoeld uitschakelen.

5.2.1 Kinderbeveiliging instellen

▶ Instelmodus activeren: toets SuperFrostFig. 3 (4)ca. 5 indrukken.
▷ Op de display wordt c aangegeven.
▷ Het symbool Menu Fig. 3 (17) is verlicht.

▶ Druk kort op de toets SuperFrostig. 3 (4)pm te bevestigen.
Als in de display cl wordt aange geven:
▶ om de kinderbeveiliging in te schakelen, drukt u kort op de toets Super-Frost Fig. 3 (4).

▷ Het symbool kinderbeveiliging Fig. 3 (15) brandt. Op de display knippert c. Als in de display c0 wordt aangegeven:
▶ om de kinderbeveiliging uit te schakelen, drukt u kort op de toets SuperFrost Fig. 3 (4).
▷ Het symbool Kinderbeveiliging Fig. 3 (15) dooft. Op de display knippert c.
▶ Instelmodus deactiveren: toets On/Off vriesgedeelte Fig. 3 (6) indrukken.

-of-

▶ 5 min. wachten.

de Op de temperatuurdisplay wordt opnieuw de temperatuur weergegeven.

5.3 Deuralarm

Voor koel-/Biofresh-gedeelte en diepvriesgedeelte

Wanneer de deur langer dan 60 s geopend is, gaat het akoestisch alarm af.

Het akoestisch alarm stopt automatisch, zodra de deur gesloten wordt.

5.3.1 Deuralarm deactiveren

Het akoestisch alarm kan bij geopende deur worden uitgeschakeld. Het deactiveren werkt zolang de deur open staat.

▶ Toets Alarm Fig. 3 (8) indrukken.

▷ Het akoestisch alarm gaat uit.

5.4 Temperatuuralarm

Wanneer de vriestemperatuur niet laag genoeg is, gaat het akoestisch alarm af.

Tegelijkertijd knipperen de temperatuurdisplay en het symbool Alarm Fig. 3 (2).

De oorzaak voor een te hoge temperatuur kan zijn:

• warme nieuwe levensmiddelen werden in de diepvriezer gelegd
• bij het herindelen en verwijderen van levensmiddelen is teveel warme kamerlucht naar binnen gestroomd.
• de stroom is voor langere tijd uitgevallen
• het apparaat is defect

Het akoestisch alarm stopt automatisch, het symbool Alarm Fig. 3 (2) gaat uit en de temperatuurdisplay houdt op met knipperen, wanneer de temperatuur weer laag genoeg is.

Wanneer het alarm niet uitgaat: (zie Storingen).

Aanwijzing

Wanneer de temperatuur niet laag genoeg is, kunnen levensmiddelen bederven.

▶ De kwaliteit van de levensmiddelen controleren. Bedorven het levensmiddelen niet meer nuttigen.

5.4.1 Temperatuuralarm deactiveren

Het akoestisch alarm kan worden gedeactiveerd. Wanneer de s temperatuur weer laag genoeg is, is de alarmfunctie weer actief.

▶ Toets Alarm Fig. 3 (8) indrukken.
▷ Het akoestisch alarm is gedeactiveerd.

5.5 Koelgedeelte

Door de natuurlijke luchtcirculatie in het koelgedeelte w verschillende temperatuurbereiken in gesteld. Direct boven de afscheiding tussen de BioFresh zone en de achterzijde is het koudste. Voorin aan de bovenkant en in de deur is het het warmste.

5.5.1 Levensmiddelen koelen

Aanwijzing

Het energieverbruik stijgt en de koelprestatie vermindert onvoldoende ventilatie.

▶ Ventilatieluchtspleten altijd vrijlaten.

In het bovengedeelte en in de deur boter en conserven bewaren. (zie Het apparaat in vogelvlucht)
▶ Gebruik om te verpakken herbruikbare dozen van kunststof, metaal, aluminium, glas en vershoudfolie.
▶ het gedeelte vooraan op de bodem van het koelgeed alleen gebruiken om producten korte tijd neer te zetten, bijv. bij het opruimen of sorteren. Levensmiddelen daar niet laten liggen, ze kunnen bij het sluiten van de deur naar worden geschoven of omvallen.
Leg de levensmiddelen niet te dicht bij elkaar, zodat de lucht goed kan circuleren.
▶ Flessen tegen omvallen beveiligen: de flessenhouder verschuiven.

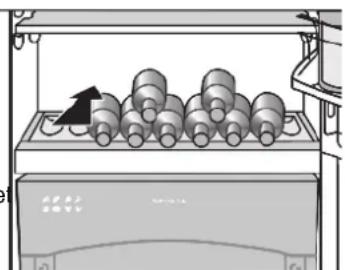

Op de bodem van het koelgedeelte kan naar keuze het geïntegreerde flessenrek of de glasplaat worden gebruikt:

▶ Flessenrek gebruiken: de glasplaat ruimtebesparend onder het flessenrek plaatsen.

▶ Flessen met de onderkant naar achter tegen de achterwand leggen. Indien de flessen uit he flessenrek steken:

▶ De onderste opberg-vakken in de deur een positie hoger zetten.

Illustration of a conveyor belt system with rollers inside a rack, showing motion direction (no text or symbols)

Met SuperCool koelen

Toets SuperCool Fig. 3 (3) kort indrukken. Het symbool SuperCool Fig. 3 (19) is verlicht in de display.
▷ Het De koeltemperatuur daalt tot op de koudste waarde. SuperCool is ingeschakeld.
▷ SuperCool schakelt na 6 tot 12 uur automatisch uit. Het apparaat werkt in de energiebesparende normale modus verder.

SuperCool voortijdig uitschakelen

▶ Toets SuperCool Fig. 3 (3) kort indrukken.
bij> Het symbool SuperCool Fig. 3 (19) in de display gaat uit.
▷ SuperCool is uitgeschakeld.

5.5.4 Vakantieschakelaar

De vakantieschakelaar spaart energie en voorkomt dat er een geur ontstaat, wanneer de deur van het koelgedeelte langere tijd dicht blijft.

Het vriesgedeelte blijft in werking tijdens de vakantiefunctie.

Vakantie-schakelaar aanzetten

achte Alle levensmiddelen uit het koel- en BioFreshgedeelte nemen, daar ze anders bederven..

▶ De toets Holiday Fig. 3 (7) 3 sec. indrukken.

▷ De vakantieschakelaar staat aan. In de display verschijnt Ho.

Vakantie-schakelaar afzetten

▶ Druk kort op de toets Holiday Fig. 3 (7).
▷ De vakantie-schakelaar staat uit.
▷ De display geeft de huidige temperatuur weer.

5.5.5 Draagplateaus verplaatsen

De plateaus zijn door uittrekstops beveiligd tegen ongewild uittrekken.

▶ Til het draagplateau op en trek naar voren uit.

5.5.2 Temperatuur instellen

De temperatuur is instelbaar van 9 °C tot 3 °C, aanbevolen wordt 5 °C.

▶ Temperatuur hoger instellen: Insteltoets Up koelgedeelte ▶ Fig. 3 (14)indrukken.
▶ Temperatuur lager instellen: Insteltoets Down koelgedeelte Fig. 3 (13) indrukken.
▷ Bij de eerste keer indrukken geeft de temperatuurdisplay van het koelgedeelte de tot dusver ingestelde waarde aan.
▶ Temperatuur in 1 °C -stappen veranderen: toets kort indrukken.
▶ Temperatuur blijvend veranderen: toets ingedrukt houden.
▷ Tijdens het instellen wordt de temperatuur knipperend aangegeven.
Ca. 5 s na het indrukken van de toets wordt de daadwerkelijke temperatuur aangegeven. De temperatuur past zich langzaam aan de nieuwe instelling aan.

5.5.3 SuperCool

Met SuperCool schakelt u het hoogste afkoelvermogen in. Daarmee bereikt u lagere koeltemperaturen. Gebruik SuperCool om grote hoeveelheiden levensmiddelen snel af te koelen.

Wanneer SuperCool is ingeschakeld, loopt de ventilator. Het apparaat werkt met maximaal koelvermogen, daardoor kunnen geluiden van de koelaggregaat tijdelijk luider zijn.

SuperCool heeft een iets hoger energieverbruik.

Draagplateau met de aanslagrand achter naar boven wijzend inschuiven.
De levensmiddelen vriezen niet aan de achterwand vast.

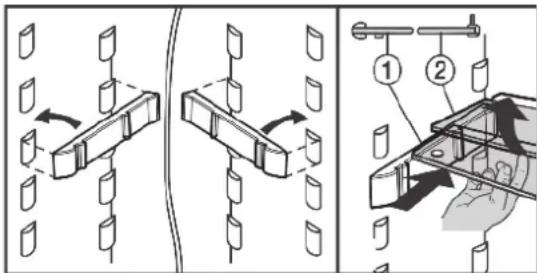

5.5.6 Deelbare draagplateaus gebruiken

Fig. 13

De glasplaat met aanslagrand (2) moet achteraan liggen.

5.5.7 Opbergvakken in de deur verplaatsen

▶ Vakken uitnemen volgens de afbeerding.

Technical line drawing of a mechanical assembly with no visible text or symbols

De boxen kunnen worden uitgenomen en zo op tafel wo gezet.

U kunt één of beide boxen gebruiken. Wanneer u heel flessen in de deur wil zetten, hang dan alleen de brede boven het flessenvak.

Via de Technische Dienst kunt u drie kleine boxen verkrijgen, in plaats van de standaarduitrusting met één brede en één kleine box.

Boxen omzetten: naar boven uitnemen en op de gewenste plaats terugzetten.

▶ Deksel afhalen: 90° openen en naar boven losklikken.

5.5.8 Flessenhouder uitnemen

▶ Flessenhouder volgens afbeelding uitnemen.

Pure mechanical diagram showing a lever mechanism with no text or symbols

5.6 BioFresh-gedeelte

In het BioFresh-gedeelte unnen sommige levensmiddelen drie maal langer worden bewaard dan bij traditioneel koelen en blijft de kwaliteit behouden.

Voor levensmiddelen met een vervaldatum geldt altijd de datum vermeld op de verpakking.

5.6.1 HydroSafe

De HydroSafe is bij een instelling op hoge luchtvochtighe geschikt voor het bewaren van onverpakte sla, groenten fruit die zelf veel vocht bevatten. Bij een goed gevulde schuif-lade ontstaat een dauwfris klimaat met een luchtvochtigheid tot maximaal 90 %. De luchtvochtigheid in het vak hangt af van het vochtgehalte van de ingelegde producten en van hoe vaak het vak wordt geopend. U kunt de vochtigheid zelf instellen.

5.6.2 Levensmiddelen bewaren

Aanwijzing

Niet in het BioFresh-gedeelte horen kougevoelige groenten als komkommers, aubergines, halffrijpe tomaten, courgettes en alle kougevoelige zuidvruchten.

Zorg ervoor dat levensmiddelen niet bederven door overgedragen bacteriën: bewaar onverpakte dierlijke en plantaadige levensmiddelen gescheiden van elkaar in de laden. Dat geldt ook voor verschillende soorten vlees.

Als u levensmiddelen omwille van plaatsgebrek samen moet bewaren:

▶ de levensmiddelen verpakken.

5.6.3 Bewaartijden

Richtwaarden voor de bewaartijd bij lage luchtvochtigheid
Boter tot 90 dagen
Harde kazen tot 110 dagen
Melk tot 12 dagen
Vleeswaren, beleg noge	tot 9 dagen
Dexogelte	tot 6 dagen
Varkensvlees	tot 7 dagen
Rundsvlees	tot 7 dagen
Wild	tot 7 dagen

Aanwijzing

▶ Denk erom dat eitwitrijke levensmiddelen sneller bederven. D.w.z. schaal- en schelpdieren bederven sneller dan vis, vis sneller dan vlees.

Richtwaarden voor de bewaartijd bij hoge luchtvochtigheid
Groenten, salades
Artisjokken	tot 14 dagen
Selderij	tot 28 dagen
Bloemkool	tot 21 dagen
Broccoli	tot 13 dagen
Witlof	tot 27 dagen
Veldsla	tot 19 dagen
Erwten	tot 14 dagen
Groene kool	tot 14 dagen
Wortelen	tot 80 dagen
Knoflook	tot 160 dagen
Koolrabi	tot 55 dagen
Kropsla	tot 13 dagen
Kruiden	tot 13 dagen
Prei	tot 29 dagen
Champignons	tot 7 dagen
Radijsjes	tot 10 dagen
Spruitjes	tot 20 dagen
Asperges	tot 18 dagen
Spinazie	tot 13 dagen
Savooikool	tot 20 dagen
Fruit
Abrikozen	tot 13 dagen
Appels	tot 80 dagen
Peren	tot 55 dagen
Braambessen	tot 3 dagen
Dadels	tot 180 dagen
Aardbeien tot 7 dagen
Vijgen tot 7 dagen
Bosbessen tot 9 dagen
Frambozen tot 3 dagen
Aalbessen tot 7 dagen
Kersen, zoet tot 14 dagen
Kiwi's tot 80 dagen
Perziken tot 13 dagen
Pruimen tot 20 dagen
Vossenbessen tot 60 dagen
Rabarber tot 13 dagen
Kruisbessen tot 13 dagen
Druiven tot 29 dagen

5.6.4 Temperatuur in het BioFresh-gedeelte instellen

De temperatuur wordt automatisch geregeld tussen 0 °C en 3 °C.

U kunt de temperatuur iets lager of hoger instellen. De temperatuur is instelbaar van 61 (laagste temperatuur) tot 69 (hoogste temperatuur). De waarde 65 is vooringesteld. Bij de waarden 61 tot 64 kan de temperatuur onder 0 °C vallen, zodat de levensmiddelen lichtjes kunnen bevriezen.

▶ Instelmodus activeren: toets SuperFrost Fig. 3 (4) ca. 5 sec. indrukken.
▷ Het menusymbool Fig. 3 (17) licht op.
▷ Op het temperatuurdisplay wordt weergegeven: □
▶ Insteltoets Up vriesgedeelte Fig. 3 (11) net zo vaak indrukken, tot op het display b knippert.
▶ Bevestigen: toets SuperFrost kort indrukken.
▶ Temperatuur hoger instellen: insteltoets Up vriesgedeelte Fig. 3 (11) indrukken.
▶ Temperatuur lager instellen: insteltoets Down vriesgedeelte Fig. 3 (9) indrukken.
▶ Bevestigen: toets SuperFrost indrukken.
▷ De temperatuur past zich langzaam aan de nieuwe instelling aan.

▶ Instelmodus deactiveren: Toets On/Off vriesgedeelte Fig. 3 (6) indrukken.

-of-

▶ Wacht 5 minuten.

▷ Op het temperatuurdisplay wordt weer de temperatuur aangegeven.

5.6.5 De vochtigheid instellen in de HydroSafe

hoge luchtvochtigheid: schuifre- naar rechts schuiven.

5.6.6 Schuifladen

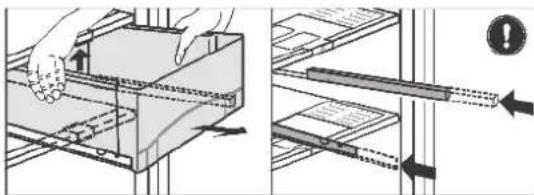

Fig. 14

▶ Schuiflade uittrekken, achterkant optillen en naar voren eruit lichten.
▶ Rails weer inschuiven!

Technical diagram showing mechanical assembly with arrows indicating motion or force direction (no text or symbols)

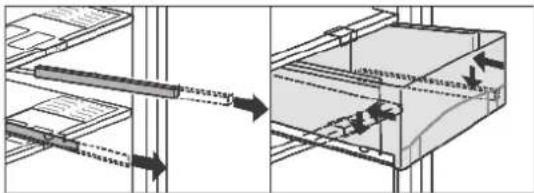

Fig. 15

▶ Rails uitschuiven.

▶ Schuiflade op de rails plaatsen en inschuiven tot deze aan de achterkant hoorbaar vastklikt.

5.6.7 Vochtreguleringsplaat

Fig. 16

Vochtreguleringsplaat verwijderen: plaat bij verwijderde schuifladen voorzichtig naar voren trekken en naar beneden eruit lichten.
▶ Vochtreguleringsplaat terugplaatsen: dekselranden van de plaat van onder in de achterste houder Fig. 16 (1) plaatsen en aan de voorkant in de houder Fig. 16 (2) vastklikken.

5.7 Vriesgedeelte

In het vriesgedeelte kunt u diepvriesproducten of ingevroren levensmiddelen bewaren, ijsblokjes maken en verse levensmiddelen invriezen.

5.7.1 Levensmiddelen invriezen

U kunt maximaal zo veel kilo verse levensmiddelen binnen 24 uur invriezen, als op het typeplaatje (zie Het apparaat in vogelvlucht) onder "Invriescapaciteit ... kg/24h" is aangegeven. De laden kunnen elk met max. 25 kg diepvriesproducten, de plateaus elk met max. 35 kg worden belast.

VOORZICHTIG

Gevaar voor verwonding door glasscherven!

Flessen en blikjes drinken kunnen bij het invriezen springen. Dit geldt met name voor koolzuurhoudend drinken.

▶ Flessen en blikjes met drinken niet invriezen!

Om de levenmiddelen snel door en door te laten bevriezen, mag u de volgende hoeveelheden per verpakking niet overschrijden:

• fruit, groente max. 1 kg
• vlees max. 2,5 kg
  ▶ Verdeel de levensmiddelen in porties en doe ze in diepvrieszakjes of in herbruikbare bakjes van kunststof, metaal of aluminium.

5.7.2 Levensmiddelen ontdooien

- in het koelgedeelte

• bij kamertemperatuur
• in een magnetron
• in een oven/heteluchtoven
  ▶ Ontdooide levensmiddelen alleen bij wijze van uitzondering weer invriezen.

5.7.3 Temperatuur instellen in het vriesge- deelte

Het apparaat is standaard ingesteld voor een normale werking.

De temperatuur is instelbaar tussen -16 °C en -26 °C, aanbevolen wordt -18 °C.

▶ Temperatuur hoger instellen: insteltoets Up vriesgedeelte Fig. 3 (11)indrukken.
▶ Temperatuur lager instellen: insteltoets Down vriesgedeelte Fig. 3 (9) indrukken.
▶ Temperatuur laten verspringen in stapjes van 1 °C : toets kort indrukken. 5.7

De eerste keer dat u drukt toont het temperatuurdisplay om diepvriesgoed direct op de draagplateaus te bewaren: vriesgedeelte de huidige waarde. trek de schuiflade naar voren en haal de lade uit.

-of-

▶ Temperatuur doorlopend veranderen: toets ingedrukt houden.

▷ Tijdens het instellen knippert de waarde.

Ca. 5 sec. na de laatste druk op toets wordt de daadwerkelijke temperatuur getoond. De temperatuur past zich langzaam aan de nieuwe instelling aan.

5.7.4 SuperFrost

Met deze functie kunt u nieuwe levensmiddelen snel tot op de kern invriezen. Het apparaat werkt met maximaal koelvermogen, daardoor kunnen geluiden van de koelaggregaat tijdelijk luider zijn.

U kunt maximaal zoveel nieuwe levensmiddelen binnen invriezen, als op het typeplaatje onder "invriescapaciteit ... kg/24h" is aangegeven. De invriescapaciteit is afhankelijk van het model en de klimaatklasse van het apparaat.

SuperFrost hoeft u in de volgende gevallen niet in te kelen:

• wanneer u reeds ingevroren waren in de diepvriezer legt
• bij het invriezen van tot ca. 2 kg verse levensmiddelen per dag

Met SuperFrost invriezen

▶ Toets SuperFrost Fig. 3 (4) eenmaal kort indrukken.
▷ Het symbool SuperFrost Fig. 3 (5) is verlicht.
De vriestemperatuur daalt, het apparaat werkt met maximaal koelvermogen. Bij een kleine hoeveelheid in te vriezen levensmiddelen:

▶ ca. 6 u wachten.

▶ De nieuwe levensmiddelen in de bovenste vakken leggen. Bij de maximale hoeveelheid in te vriezen levensmiddelen:

▶ ca. 24 u wachten.

▶ verpakte levenmiddelen direct op de draagplateaus leggen en eerst na het invriezen in de schuifladen leggen.

▷ SuperFrost schakelt automatisch uit. Naargelang hoeveelheid nieuwe levensmiddelen op zijn vroegst na 30 h uiterlijk na 65 h.

▷ Het invriezen is afgesloten.

▷ Het symbool SuperFrost Fig. 3 (5) gaat uit.

▷ Het apparaat werkt in de energiebesparende normale modus verder.

5.7.5 Laden

Aanwijzing

Het energieverbruik stijgt en de koelprestatie vermindert bij onvoldoende ventilatie.

Bij apparaten met NoFrost:

▶ Laat de onderste schuiflade in het apparaat zitten!

▶ Houd de luchtspleet binnen aan de achterkant steeds vrij!

Illustration of a double drawer with an upward arrow indicating motion or movement (no text or symbols)

NL

Om diepvriesgoed direct op de draagplateaus te bewaren: trek de schuiflade naar voren en haal de lade uit.

5.7.6 Plateaus

▶ Plateau uitnemen: vooraan optillen en uittrekken.
▶ Plateau terugplaatsen: tot aanslag inschuiven.

5.7.7 VarioSpace

Naast de schuifladen kunt u tevens de plateaus verwijderer Zo creëert u plaats voor levensmiddelen van groot formaat.

24 Gevogelte, vlees, groot wild e hoog gebak kunnen geheel en al worden ingevroren en later verder verwerkt.

schade laden kunnen elk met max. 25 kg diepvriesproducten, de plateaus elk met max. 35 kg worden belast.

Diagram of a mechanical assembly with layered components and directional arrows indicating motion (no text or symbols)

5.7.8 Info-systeem

(1) Kant-en-klare gerechten, ijs
(2) Varkensvlees, vis
(3) Fruit, groenten

Fig. 17

(4) Vleeswaren, brood

(5) Wild, paddestoelen

(6) Gevogelte, rund-/kalfsvlees

De getallen geven telkens voor meerdere soorten ingevroren levensmiddelen de bewaartijd in maanden aan. De vermelde bewaartijden zijn richtwaarden.

5.7.9 Koudeaccu's

De koudeaccu's verhinderen bij stroomuitval, dat de temperatuur te snel stijgt.

Koudeaccu's gebruiken

▶ De koudeaccu's ruimtebesparend in het bovenste vriesvak leggen.

▶ De bevroren koudeaccu's bove in het voorste vriesgedeelte op de ingevroren levensmiddelen leggen.

Illustration of a file drawer with two compartments and a handle (no text or symbols)

6 Onderhoud

6.1 Ontdooien met NoFrost

Het NoFrost-systeem ontdooit het apparaat automatisch.

Koelgedeelte:

Het dooiwater verdampt door de warmte van de compressor.

▶ Afvoeropening regelmatig reinigen, zodat het dooiwater kan weglopen (zie 6.2).

Vriesgedeelte:

Het vocht slaat neer op de verdamper, wordt regelmatig ontdooid en verdampt dan.

▶ U hoeft het apparaat niet handmatig te ontdooien.

6.2 Apparaat reinigen

Voor het reinigen:

VOORZICHTIG

Gevaar voor verwonding en beschadiging door hete stoom! Hete stoom kan de oppervlakken beschadigen en brand- wonden veroorzaken.

▶ Gebruik geen stoomreinigers!

LET OP

Verkeerd reinigen kan het apparaat beschadigen!

▶ Gebruik reinigingsmiddelen niet in geconcentreerde vorm.

▶ Gebruik geen schurende of krassende sponsjes of staalwol.

▶ Gebruik geen schoonmaakmiddelen die zand, chloor, chemicaliën of zuren bevatten.

▶ Gebruik geen chemische oplosmiddelen.

▶ Beschadig of verwijder het typeplaatje aan de binnenkant o van het apparaat niet. Dit is belangrijk voor de Technische Dienst.

▶ Kabels of andere onderdelen niet afbreken, knikken of beschadigen.

▶ Laat geen reinigingswater in de afvoergoot, de ventilati oosters en elektrische delen terecht kommen.

▶ Apparaat leegmaken.

▶ Trek de stekker uit.

- Gebruik zachte poetsdoeken en een allesreiniger met een neutrale pH-waarde.

- Gebruik in de binnenruimte van het apparaat enkel levensmiddelenvriendelijke reinigings- en onderhoudsproducten.

Buitenwanden en binnenruimte:

▶ Buiten- en binnenwanden van kunststof met lauwwarm water en een beetje afwasmiddel met de hand reinigen.

LET OP

De edelstalen deuren zijn voorzien van een hoogwaardige oppervlaktecoating en mogen niet met het bijgevoegde reinigingsmiddel worden behandeld.

Dit zou het oppervlak kunnen aantasten.

De gecoate deuroppervlakken mogen uitsluitend met een zachte schone doek worden afgeveegd. Bij sterke vervuiling kunt u wat water of een neutraal schoonmaakmiddel gebruiken. Naar wens kan ook een microvezeldoek worden gebruikt.
Roestvrijstalen zijwanden bij vervuiling met een gebruikelijke roestvrijstaalreiniger reinigen. Vervolgens het meegeleverde rvs onderhoudsmiddel gelijkmatig in slijprichting aanbrengen.
▶ Gelakte zijwanden mogen uitsluitend met een zachte schone doek worden afgeveergd. Bij sterke vervuiling kunt u wat water of een neutraal schoonmaakmiddel gebruiken. Naar wens kan ook een microvezeldoek worden gebruikt.

RVS onderhoudsmiddel niet op glazen of kunststof oppervlakken aanbrengen om krassen te vermijden. Donkere plekken in het begin en een intensievere kleur van het edelstalen oppervlak zijn normaal.

▶ Afvoeropening reinigen: vuil met een dun hulpmiddeltje, bijv. een wattenstaafje, verwijderen.

Onderdelen:

▶ Onderdelen met lauwwarm water en een beetje afwas-middel met de hand reinigen.
▶ Om schoon te maken de geleiders voor de halve glasplaten afnemen.
▶ Plateaus uit elkaar nemen: lijsten en zijkanten afhalen.
▶ Deurvakken uit elkaar nemen: beschermfolie van de sierlijst afhalen.

▶ Boxen uitnemen en het deksel door

▶ Boxen uitnemen en het deksel door

Mechanical assembly diagram showing a lever mechanism with directional arrows and a magnified inset (no text or labels)

Na het reinigen:

• Apparaat en onderdelen droogwrijven.
  ▶ Apparaat weer aansluiten en inschakelen.
  ▶ SuperFrost inschakelen (zie 5.7.4)
  Wanneer de temperatuur voldoende koud is:
  ▶ de levensmiddelen er weer in leggen.

6.3 Binnenverlichting met gloeilamp vervangen

Type gloeilamp

T25 buis, Philips

max. 25 W

Fitting: E14

Type stroom en spanning moeten overeenkomen met de informatie op het typeplaatje

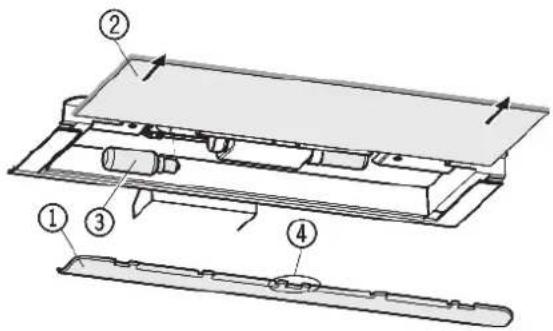

Fig. 18

▶ Schakel het apparaat uit.
▶ Trek de stekker uit of schakel de beveiliging uit.
▶ Scherm Fig. 18 (1)afnemen: neem het scherm met vingers vast en klik los.
▶ Glasplaat Fig. 18 (2) uitnemen.
▶ Vervang de gloeilamp Fig. 18 (3).
▶ Schuif de glasplaat weer in.
▶ Scherm weer opsteken: rechts en links vastklikken, waarbij u ervoor zorgt dat de haak Fig. 18 (4) in het midden over de glasplaat komt.

6.4 Technische Dienst

Probeer eerst of u de storing zelf kunt verhelpen (zie Storingen). Mocht dit niet het geval zijn, neem dan contact op met de Technische Dienst. Het adres vindt u in het bijgevoegd overzicht.

WAARSCHUWING

Gevaar voor verwonding door onvakkundige reparatie!

▶ Reparaties en ingrepen aan het apparaat en de stroomaan-sluiting die niet uitdrukkelijk genoemd worden (zie houd), uitsluitend door de Technische Dienst laten uitvoeren.

Apparaataanduiding Fig. 19 (1) servicenr. Fig. 19 (2) en serie-nr. Fig. 19 (3) van het typeplaatje aflezen. Het typeplaatje bevindt zich aan de linkerkant binnen in het apparaat.

Fig. 19

▶ Contact opnemen met de Technische Dienst en het probleem, apparaataanduiding Fig. 19 (1), service-nr. Fig. 19 (2) en serie-nr. Fig. 19 (3) mededelen.
▷ Dit maakt een snelle en doelgerichte service mogelijk.
▶ Het apparaat gesloten laten, totdat de Technische Dienst komt.
▷ De levensmiddelen blijven langer koel.
▶ Trek de stekker uit het stopcontact (daarbij niet aan het snoer trekken) of de draai de zekering uit.

7 Storingen

Uw apparaat is zo ontworpen en gebouwd, dat een veilige werking en lange levensduur gegarandeerd zijn. Mocht desondanks storing optreden, eerst controleren of de storing door een bedieningsfout werd veroorzaakt. In dit geval moeten wij de ontstane kosten ook in de garantieperiode in rekening brengen. Volgende storingen kunt u zelf verhelpen:

Het apparaat functioneert niet.

→ Het apparaat is niet ingeschakeld.

▶ Apparaat inschakelen.
→ De stekker zit niet goed in het stopcontact.
▶ Stekker controlleren.
→ De zekering in het stopcontact is niet in orde.
Zekering controleren.

De compressor blijft lopen.

→ De compressor schakelt bij een verminderde koudebehoefte over op een lager toerental. Hoewel de looptijd daardoor langer is, wordt energie bespaard.
Dat is bij energiebesparende modellen normaal.
→ SuperFrost is ingeschakeld.
▶ Om de levensmiddelen snel af te koelen, draait de compressor langer. Dit is normaal.
→ SuperCool is ingeschakeld.
de► Om de levensmiddelen snel af te koelen, draait de compressor langer. Dit is normaal.

Geluiden zijn te luid.

→ Op toerental gestuurde* compressoren kunnen naar aanleiding van de verschillende draaisnelheden verschillende geluiden veroorzaken.
▶ Het geluid is normaal.

Een borrelen en klateren

→ Dit geluid stamt van het koelmiddel, dat door het koelcircuit stroomt.
▶ Het geluid is normaal.

Een zacht klikken

→ Het geluid ontstaat bij het automatisch in- en uitschakelen van de koelaggregaat (de motor).
▶ Het geluid is normaal.

Een brommend geluid. Kan voor korte tijd iets luider zijn, wanneer de koelaggregaat (de motor) inschakelt.

→ Bij ingeschakelde SuperFrost, nieuw opgeslagen levensmiddelen of na lang geopende deur wordt het koelver- mogen automatisch verhoogd.

▶ Het geluid is normaal.

→ Bij ingeschakelde SuperCool, nieuw opgeslagen levensmiddelen of na lang geopende deur wordt het koelvermogen automatisch verhoogd.

▶ Het geluid is normaal.

→ De omgevingstemperatuur is te hoog.

▶ Oplossing: (zie 1.2)

Een lage bromtoon.

→ Het geluid ontstaat door luchtstromingsgeluiden van de ventilator.

▶ Het geluid is normaal.

Vibratiegeluiden.

→ Het apparaat staat niet stabiel op de grond. Daardoor worden aangrenzende meubels of voorwerpen door de lopende koelaggregaat in vibratie gezet.
▶ Apparaat iets verschuiven en met de stelpoten uitlijnen.
▶ Flessen en containers uit elkaar zetten.
→ Het betreft een storing.
▶ Contact opnemen met de Technische Dienst. (zie Onderhoud).

In de temperatuurdisplay wordt aangegeven: F0 tot F9

In de temperatuurdisplay brandt stroomonderbreking

. De temperatuurdisplay toont de hoogste temperatuur die tijdens de stroomonderbreking werd bereikt.

→ De vriestemperatuur was door stroomuitval of een stroomonderbreking in de afgelopen uren of dagen te hoog. Zodra de stroomonderbreking voorbij is, werkt het apparaat weer verder met de laatste temperatuurinstelling.
▶ Aanduiding van de warmste temperatuur wissen: toets Alarm Fig. 3 (8) indrukken.
▶ De kwaliteit van de levensmiddelen controleren. Bedorven levensmiddelen niet meer nuttigen. Ontdooide levensmiddelen niet meer opnieuw invriezen.

In de temperatuurdisplay brandt DEMO.

→ De demonstratie-modus is geactiveerd.

▶ Contact opnemen met de Technische Dienst. (zie houd).

Temperatuur is niet laag genoeg.

→ De deur is niet goed gesloten.
▶ Deur van het apparaat sluiten.
→ Niet voldoende be- en ontluchting.
▶ Luchtrooster schoonmaken.
→ De omgevingstemperatuur is te hoog.
▶ Oplossing: (zie 1.2) .
→ Het apparaat werd te vaak of te lang geopend.
▶ Afwachten of de benodigde temperatuur weer vanzelf wordt bereikt. Zo niet, contact opnemen met de Technische Dienst. (zie Onderhoud).
→ U heeft teveel nieuwe levensmiddelen zonder SuperFrost opgeslagen.
▶ Oplossing: (zie 5.7.4)
→ De temperatuur is verkeerd ingesteld.
▶ Stel de temperatuur lager in en controleer na 24 u.
→ Het apparaat staat te dicht bij een warmtebron.
▶ Oplossing: (zie In gebruik nemen).

De binnenverlichting brandt niet.

→ Het apparaat is niet ingeschakeld.
▶ Apparaat inschakelen.
→ De deur was langer dan 15 min. open.
▶ De binnenverlichting schakelt bij geopende deur na ca. 15 min. automatisch uit.
→ Wanneer de binnenverlichting niet brandt terwijl de temperatuurdisplay wel verlicht is, is de gloeilamp stuk.
▶ Vervang de gloeilamp. (zie Onderhoud).

8 Afzetten

8.1 Apparaat uitschakelen

Aanwijzing

- Om het volledige apparaat uit te schakelen, moet u alleen het vriesgedeelte uitschakelen.

8.1.1 Vriesgedeelte uitschakelen

▶ Toets On/Off vriesgedeelte Fig. 3 (6)ca. 2 sec. indrukken.

▷ De temperatuurdisplays zijn uit. Het apparaat is uitgeschakeld.

8.1.2 Koel- met BioFresh-gedeelte uitschakelen

Aanwijzing

Indien nodig kan het koelgedeelte apart worden uitgeschakeld.

▶ Toets On/Off koelgedeelte Fig. 3 (1) ca. 2 sec. indrukken.

▷ Het temperatuurdisplay koelgedeelte Fig. 3 (12) is uit. Koelen BioFresh-gedeelte zijn uitgeschakeld.

8.2 Buiten werking stellen

▶ Apparaat leegmaken.
▶ Stekker uittrekken.
▶ Apparaat reinigen (zie 6.2) .

▶ Laat de deur wat open staan zodat er geen onaangename geuren kunnen ontstaan.

9 Apparaat afdanken

Het apparaat bevat nog waardevolle materialen en mag niet met het gewoon huis- of grofvuil worden meegegeven. Het recyclen van afgedankte apparaten moet vakkundig gebeuren overeenkomstig de plaatselijk geldende voorschriften en wetten.

Let erop dat bij het afvoeren van het afgedankte apparaat het koelmiddelcircuit niet wordt beschadigd, zodat het koelmiddel (informatie op het typeplaatje) of de olie erin niet ongewild vrij- komen.

▶ Apparaat onbruikbaar maken.

▶ Trek de stekker uit.
▶ Snijd het aansluitsnoer door.
