NÁVOD NA OBSLUHU GT641UB GORENJE

Tento elektrický integrovaný plynový sporák je vyrobený na použitie v domácnosti. Naše spotrebiče sú balené v ekologicky nezávadných materiáloch, ktoré sa môžu recyklovať, uložiť alebo zničiť bez nebezpečenstva pre životné prostredie. Tieto obalové materiály sú tiež zodpovedajúcim spôsobom označené. Po skončení životnosti vášho spotrebiča zabezpečte, aby ste neznečistili životné prostredie a doručte ho do oprávnených zberných stredísk pre staré domáce spotrebiče.

Návod na obsluhu

Návod na obsluhu bol pripravený pre užívatelov a popisuje spotrebič a spôsob jeho použitia a obsluhy. Tento návod na obsluhu je určený pre rôzne typy spotrebičov, także môžete nájst' niektoré popisy pre funkcie, ktoré váš konkrétny spotrebič nemusí mat'.

Tento návod na obsluhu je platný iba pre krajinu, ktorej symbol je uvedený na spotrebiči. Ak sa na spotrebiči nenachádza ŽIADNY symbol, mali by ste dodržat' technické pokyny pre prispôsobenie spotrebiča v súlade s požiadavkami a predpismi na použitie vo vašej krajine.

Návod na pripojenie

Spotrebič musíte pripojiť v súlade s priloženými pokynmi, ako aj v súlade s príslušnými, platnými predpismi a normami. Pripojenie môže vykonávať iba kvalifikovaná osoba.

Typový štítok

Typový štítok obsahujúci základné informácie o spotrebiči je upevnený k spodnej strane varného panela.

Dôležité upozornenia 31

Inštalácia 32

Pripojenie spotrebiča k elektrickej sieti 33

Pripojenie varného panela k prívodu plynu 34

Tabul'ka trysiek 36

Technické údaje 36

Popis spotrebiča 38

Osobitné upozornenia a hlásenie porúch 42

Dôležité upozornenia

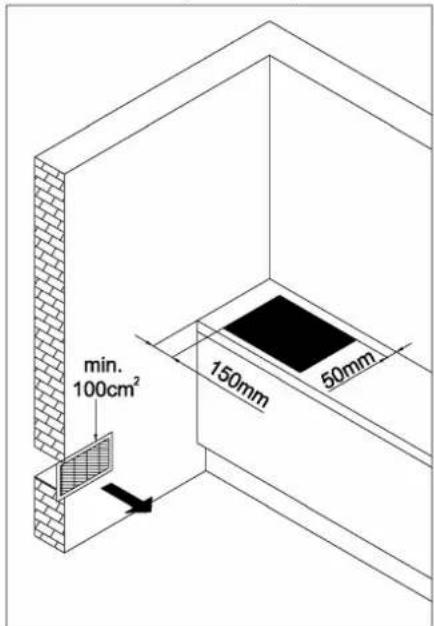

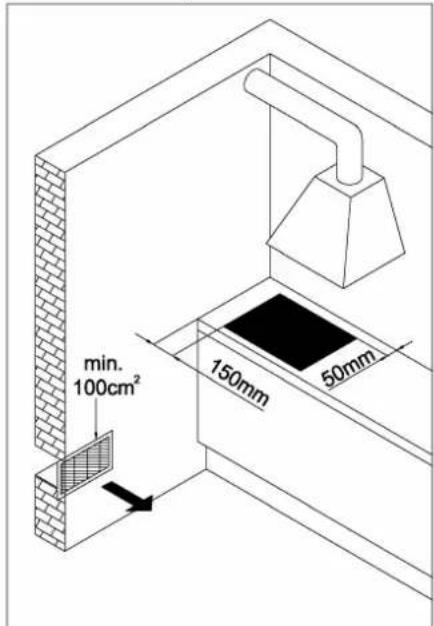

- Inštaláciu spotrebiča do kuchynskej pracovnej dosky a jeho pripojenie k elektrickej sieti a prívodu plynu smie vykonávať iba náležite kvalifikovaný technik.

- Ked' je spotrebič v prevádzke, prebytočné teplo a vlhkost' sú odvádzané do miestnosti. Ked' je spotrebič používaný dlhšiu dobu pri vysokej úrovni výkonu, odporúča sa intenzívne vetranie alebo použitie kuchynského odsávača pár v miestnosti, kde je spotrebič nainštalovaný.

- Ak zacítite v miestnosti plyn, ihneď zatvorte prívod plynu bud na plynovej fl’aši alebo na plynovode, uhaste všetky zdroje otvoreného ohňa (vrátane cigariet), prevzdušnite miestnosť, nezapínajte žiadne elektrické spotrebiče a zavolajte odborníka na zemný plyn.

- Hlavný prívodný ventil plynu by mal byt tiež uzatvorený, ak plynové horáky budú mimo prevádzky dlhšiu dobu (napr. pri odchode na dovolenku).

- Nenechávajte malé deti bez dozoru, keď je spotrebič v prevádzke. Nebezpečenstvo popálenia a obarenia!

- Počas varenia sa môže prehriaty tuk alebo olej na varnom paneli vznietit'. Nebezpečenstvo popálenia a požiaru; preto kontrolujte priebeh varenia po celú dobu.

- Nepoužívajte varný panel na vykurovanie miestnosti.

•Neklad'te prázdne nádoby na varný panel.

- Uistite sa, ž časti horákov sú správne umiestnené / nainštalované.

- Sklokeramický varný panel nesmiete používať ako pracovní dosku. Ostré predmety môžu spôsobit' škrabance.

- Príprava potravín v tenkých hliníkových alebo plastových nádobách na horúcich varných zónach nie je povolená. Neklad'te žiadne plastové predmety alebo hliníkovú fóliu na sklokeramický varný panel.

- Ak sa v blízkosti varného panela nachádza elektrická zásuvka, v ktorej je zapojený d'alší spotrebič, uistite sa, že napájací kábel neprichádza do styku s horúcimi varnými zónami.

- Neodkladajte žiadne tepelne citlivé predmety, materiály ani látky pod varný panel, napr. čistiace prostriedky, spreje atd.

- Nepoužívajte sklokeramický varný panel, ak je prasknutý alebo zlomený. Ak sa objavia akékol'vek viditel'né praskliny, ihneď odpojte spotrebič od elektrickej siete, aby ste zabránili riziku úrazu elektrickým prúdom.

- V prípade poruchy spotrebiča, ihned' odpojte spotrebič od elektrickej siete a zavolajte servisné stredisko.

- Nepoužívajte parné čističe, ani vysokotlakové čističe na čistenie varného panela, pretože to môže viest' k úrazu elektrickým prúdom.

- Spotrebič je vyrobený v súlade s príslušnými platnými bezpečnostnými normami.

- Spotrebič nie je určený pre používanie osobami (vrátane detí) so zníženými telesnými, zmyslovými alebo duševnými schopnosťami, ani s nedostatkom skúseností a znalostí, iba pod dohl’adom alebo po poskytnutí inštrukcií týkajúcich sa používania spotrebiča osobou zodpovednou za ich bezpečnost.

- Deti by mali byt' pod dohl'adom, aby sa zaistilo, že sa nebudú hrat' so spotrebičom.

- Po dlhšom používaní zliatinových platní, plocha platne a hrana varnej zóny sa môžu zafarbit. Takáto oprava nie je krytá zárukou.

- Varný panel nemôžete aktivovat' pomocou externých časovačov alebo dial'kovým ovládaním.

Symbol na výrobku, alebo na jeho obale označuje, že tento výrobok nesmie byt' považovaný za domáci odpad. Namiesto toho ho musíte odovzdat' na príslušnom zbernom stredisku na recykláciu elektrických a elektronických zariadení. Zabezpečením správnej likvidácie tohto výrobku, pomôžete zabránit' možným negativnym dopadom na životné prostredie a l'udské zdravie, ktoré by inak boli spôsobené nevhodnou likvidáciou tohto výrobku. Pre podrobnejšie informácie o recyklácii tohto výrobku sa obrát'te na váš miestny úrad, zberné stredisko na likvidáciu domáceho odpadu, alebo predajňu, kde ste výrobok zakúpili.

INŠTALÁCIA

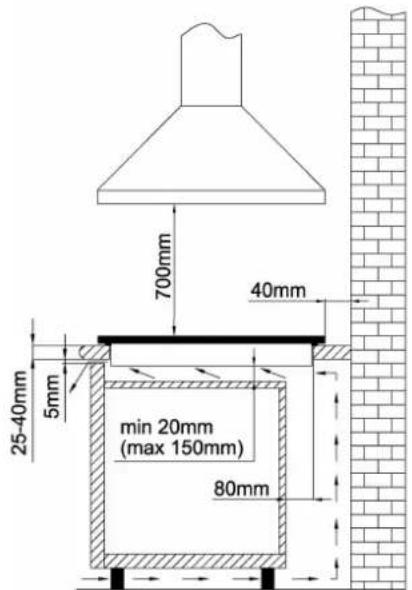

Dôležité upozornenia

- Inštaláciu spotrebiča do kuchynskej pracovnej dosky a jeho pripojenie k elektrickej sieti môže vykonávať iba náležite kvalifikovaný technik.

- Dýha, alebo iný povrch časti kuchynskej linky, do ktorej sa má varný panel zabudovat', by mala byt' ošetrená žiaruvzdorným lepidlom (100 °C); inak sa môže povrch pracovnej dosky zdeformovat' alebo zafarbit'.

- Varný panel je dimenzovaný na zabudovanie do pracovnej dosky nad častou kuchynskej linky, so šírkou 600 mm alebo väčšou.

- Po inštalácii by mali byt' dva predné upevňovacie prvky voľne prístupné zospodu.

- Časť kuchynského nábytku pod varným panelom by nemala byť vybavená zásuvkou. Ak časť kuchynskej linky ako vodorovná priečka, mala by byť nainštalovaná nie menej ako 20 mm od dolného povrchu pracovnej dosky. Priestor medzi priečkou a varným panelom musí byť prázdny; do tejto medzery neumiestňujte žiadne predmety.

- Závesné alebo nástenné kuchynské prvky by ste mali inštalovať dostatočne vysoko, aby nezasahovali do pracovného procesu.

- Vzdialenost' medzi varným panelom a odsávačom pár by nemala byt menšia, ako je uvedené v návode na inštaláciu odsávača pár. Minimálna vzdialenost' je 700 mm.

- Vzdialenost' medzi okrajom spotrebiča a susednou vysokou kuchynskou linkou by mala byt najmenej 150 mm.

- Použitie masívnych drevených ozdobných líšt alebo dosiek na pracovnej doske za varným panelom je povolené, ak minimálna vzdialenost zostane rovnaká ako je uvedená v inštalačných nákresoch.

- Minimálna vzdialenost' medzi vstavaným varným panelom a zadnou stenou je uvedená na inštalačnom nákrese.

- Varné panely môžete inštalovat' do pracovných dosiek, ktoré sú 25 až 40 mm hrubé. Predná časť musí mat' otvor nie menší ako 5 mm.

Inštalácia tesniacej peny

Pred vložením spotrebiča do otvoru v kuchynskej pracovnej doske, musíte pripojit dodané penové tesnenie k spodnej strane sklokeramického (skleneného) varného panela (pozri obrázok vyššie).

Neinštalujte spotrebič bez penového tesnenia!

Tesnenie by ste mali pripojit' k spotrebiču nasledujúcim spôsobom:

- Odstráňte ochrannú fóliu z tesnenia.

- Potom pripojte tesnenie k spodnej strane skla, približne 2 – 3 mm od okraja (ako je znázornené na obrázku). Tesnenie musí byť pripojené po celej dĺžke hrany skla a nemalo by prekrývať rohy.

Rozmery výrezu pracovnej dosky

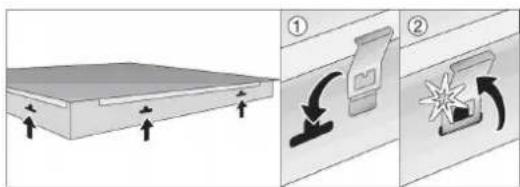

Postup inštalácie (s pružinami)

- Pri inštalácii tesnenia sa uistite, že sklo neprichádza do styku s ostrými predmetmi.

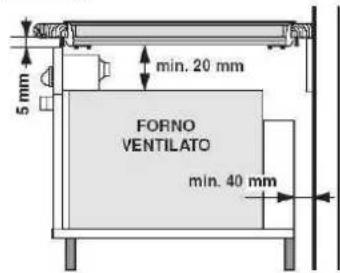

• Iba rúry vybavené chladiacim ventilátorom môžete inštalovat' pod varný panel.

• Pred inštaláciou rúry, by ste mali zadnú stenu kuchynskej linky odstránit' v oblasti výrezu varného panela. Okrem toho by ste mali nechat' medzeru najmenej 5 mm na prednej strane.

• Pracovnú dosku musíte umiestnit' úplne vodorovne.

• Vhodne ochráňte rohy vyrezaného otvoru.
• Pripojte varný panel k elektrickej sieti (pozri návod na pripojenie varného panela k elektrickej sieti).
  • Založte priložené pružiny na ich miesto.
  • Vložte varný panel do vyrezaného otvoru.
• Zatlačte varný panel pevne smerom k pracovnej doske zhora.

Postup inštalácie (s upevňovacími držiakmi)

Varný panel je upevnený k zariadeniu pomocou držiakov a priloženého príslušenstva. Diery sú v spodnej časti zásobníka, kde sú vložené plátky (A), takže môžete pripojiť skrutky (C), ktoré upevňujú držiaky (B) na mieste.

A = plátky na vloženie na spodnú čast' pracovnej dosky
B = upevňovacie držiaky
C = skrutky

PRIPOJENIE SPOTREBIČA K ELEKTRICKEJ SIETI

• Spotrebič môže pripojit' iba oprávnený kvalifikovaný technik.
• Elektronický ochranný systém musí vyhovovať všetkým príslušným platným predpisom.
• Pripájacie svorky sú dostupné, ked' sú kryty pripájacích svoriek otvorené / odstránené.
• Pred pripojením spotrebiča sa uistite, že napätie uvedené na typovom štítku súhlasí s napätím vo vašej domácej elektrickej sieti.
• Typový štítok so základnými informáciami je umiestnený na spodnej strane varného panela.
• Spotrebič je vyrobený na použitie s napájacím napátím 220-240 V \~.
• Na vytvorenie pevného pripojenia k sieti, vložte všepólový istič medzi spotrebič a elektrickú siet'. Toto zariadenie musí mat' oddelené kontakty vo všetkých póloch, čo poskytuje úplné odpojenie pod napätím kategórie III podmienok.
  • Vzhľadom na protipožiarnu ochranu môžete spotrebiče tohto typu inštalovať do pracovnej dosky vedľa časti kuchynskej linky, ktorá je vyššia ako spotrebič (ked’ je nainštalovaný); ale v tomto prípade musí byť časť kuchynskej linky nainštalovaná na druhej strane; vedľa spotrebiča.
• Časti pod prúdom a izolované časti musia byť chránené proti akejkol'vek možnosti priameho kontaktu.

VAROVANIE!

- Pred akýmkol'vek zásahom odpojte spotrebič od elektrickej siete. Pripojte spotrebič v súlade s dodanou schémou elektrického zapojenia; uistite sa, že sieť má príslušné napätie! Uzemňovací vodič (PE) musíte pripojiť k svorke označenej

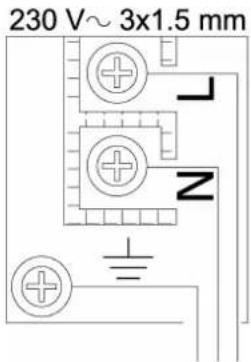

Pripojenie:

symbolom uzemnenia.

- Sieťový kábel by mal byť napájaný cez upevňovaciu svorku, ktorá ho chráni pred nechceným vytiahnutím.

- Po pripojení spotrebiča zapnite všetky varné zóny / ohrievače na približne tri minúty, aby ste sa uistili, že fungujú správne.

- Nesprávne pripojenie môže zničit časti prístroja, także nárok na záruku zaniká.

- Pred pripojením spotrebiča sa uistite, že napätie, uvedené na typovom štítku súhlasí s napätím vašej domácej siete. Pripájacie napätie by mal skontrolovať kvalifikovaný technik pomocou príslušných meracích zariadení!

- Pripájací kábel na zadnej strane spotrebiča by mal byť vedený tak, aby sa nedotýkal zadnej steny spotrebiča, pretože táto časť sa veľmi zahrieva počas prevádzky.

Na pripojenie môžete použit:

• Spotrebič musíte pripojiť v súlade s príslušnými platnými predpismi a môžete ho používať iba v dobre vetraných / vzdušných miestnostiach. Pred pripojením alebo použitím spotrebiča, si prosím, prečítajte návod na obsluhu.
• Pred inštaláciou a pripojením sa uistite, že miestna prívodná siet zemného plynu a pripojenie (typ plynu a tlak) sú kompatibilné s vašou verziou spotrebiča.

Kategórie s príslušnými typmi plynu, ktoré môžete použit' sú uvedené v Tabul'ke 1

• Verzia tohto spotrebiča je vyznačená na typovom štítku.
• Tento prístroj nie je vhodný na pripojenie k odvádzaciemu systému horiacich dymov (napr. komín).

Spotrebič musíte inštalovať a pripojit’ v súlade s príslušnými platnými inštalačnými predpismi a smernicami. Osobitnú pozornosť venujte zabezpečeniu dostatočného vetrania / prevzdušnenia.

Pripojenie

• Pri pripojení spotrebiča k prívodu plynu sa riad'te predpismi miestneho dodávatel'a plynu.
• Na dolnej časti je varný panel vybavený plynovou prípojkou so závitom ISO 7-1 R1/2.
• Taktiež sa so spotrebičom dodáva adaptér pre kvapalný plyn, kuželový samec a nekovové tesnenie.

Prispôsobenie na iný druh plynu

Minimálne nastavenie prietoku

• Na utesnenie pripájacích špár použite nekovové schválené tesnenie a schválené tmely.
• Tesnenia môžete použit' iba raz. Hrúbka plochých nekovových tesnení by nemala byt' zdeformovaná viac ako 25 percent.
• Na pripojenie spotrebiča k prívodu plynu, použite testovanú a certifikovanú ohybnú hadicu.
• Ohybná pripájacia hadica by sa mala dat voine pohybovat.
  Nemala by príst do kontaktu s pohyblivými časťami nábytku alebo spodnou časťou varného panela.
• Ak je do časti kuchynskej linky pod varným panelom zabudovaná elektrická rúra, mala by byť vybavená chladiacim ventilátorom.

Po pripojení plynového varného panela, skontrolujte utesnenie spojov.

Pripájací konektor prívodu plynu

Používajte iba potrubie a tesnenia v súlade s normami. Tieto rúrky musíte inštalovať tak, aby pri úplnom predĺžení ich dĺžka nepresahovala 2000 mm. Pre l'ahšiu inštaláciu a na ochranu úniku plynu, pripojte najskôr otočnú spojku ku varnému panelu a potom k plynovému potrubiu. Opačným postupom môžete zablokovat’ tesnenie medzi potrubím a varným panelom.

Dôležité: keď je inštalácia ukončená, skontrolujte všetky utesnenie všetkých spojov pomocou mydlového roztoku. Nikdy nepoužívajte plameň. Tiež sa uistite, že sa pružná hadica nemôže dostat’ do styku so žiadnou pohyblivou čast’ou varného panela (napr. zásuvka) a že nie je v polohe, kde by sa mohla poškodit’.

Plamene musia byt' jasne viditel'né a mali byt' modré a zelené v strede. Ak je plameň nestabilný, zvýšte minimálny výkon.

• Postup alebo prispôsobenie sporáka na iný druh plynu si nevyžaduje odstránenie spotrebiča z pracovnej dosky.
• Pred prispôsobením odpojte spotrebič od elektrickej siete a uzatvorte prívodný plynový ventil.
  • Vymeňte existujúce trysky za menovité tepelné zaťaženie s príslušnými tryskami pre nový druh plynu a poskytnuté dodávky (pozri tabul’ka nižšie).
• Po dokončení tohto postupu, nahradte starý štítok s nastaveniami za nový, dodaný pre nové vstrekovače.

Aby ste ponechali nastavovacie prvky prístupné, dodržujte, prosím nasledujúce pokyny

• Odstráňte podpornú mriežku a kryty horákov s príslušnými korunkami.
• Pri dvojitých horákoch sú nastavovacie prvky prístupné za ochranným plieškom hlavnej trysky.
• Odstráňte otočné ovládače, vrátane tesnení.

Plynový ventil

Minimálne tepelné zaťaženie regulačného ventila

Pokyny pre mestský (G110, G120, G150.1) a metánový plyn (G20, G25)

1. Zapál'te horák a nastavte minimálnu polohu.
2. Odstráňte plynový kohútik a otočte regulačnú skrutku na boku tyče kohútika:
3. proti smeru hodinových ručičiek pre zvýšenie prietoku plynu
   • v smere hodinových ručičiek pre zníženie prietoku plynu
   kým nedosiahnete stály minimálny plameň.
4. Znovu nastavte otočný ovládač a skontrolujte stabilitu plameňa horáka (ked rýchlo otočíte rukou z maximálnej na minimálnu pozíciu, plameň sa musí vypnút)
5. Zopakujte postup na všetkých plynových kohútikoch.

Pokyny pre skvapalnený plyn (LPG: G30, G31)

Varovanie: tieto úkony môže vykonávať iba kvalifikovaný technik, oprávnený autorizovaným servisným strediskom distribučnej spoločnosti plynu!

TECHNICKÉ ÚDAJE (TABUL'KA 1)

	GT641UBGT640UB	G641UX	GW761UX GT	W761UB GW64	1UX G640UX
Rozmery spotrebiča (mm)	580 600	750 750 600	600
Prevádzkové napätie	220-240 V~, 50/60 Hz
Horák	A: Pomocný horák (1.0kW)SR: Stredne silný horák (1.75kW)R: Silný horák (3.0kW)MW: Malý horák (3.3kW)TC: Trojstranný horák (3.8kW)
Predný l'avý	R R TC TC MW R
Zadný l'avý	SR - - - SR SR
Predný stredný	- SR A A		--
Zadný stredný	-	A SR	SR	--
Predný pravý	A	SR	SR	SR	A	A
Zadný pravý	SR -	R	R	SR	SR
Kategória použitia plynu	G20 = 20mbar , G30 = 30mbar , G25 =20mbar
Celkový výkon (W)	7500	7500	11300	11300	7800	7500

TABUL'KA TRYSIEK

Horák		A	SR	R	MW	TC
Menovitý tepelný výkon (kW)		1.00	1.75	3.00	3.30	3.80
∅ VSTREK. TRYSKA (mm)
G30/G31	28..30/30-37mbar	0.50	0.65	0.85	0.85	0.98
G20	20mbar	0.72 - X	0.97 - Z	1.28 - H3	1.28 - T	1.35 - K
G25	20mbar	0.77 - F1	1.00 - Y	1.26 - Y	1.45 - F3	1.52 - F3
∅ OBTOK (mm)
G30/G31	28..30/30-37mbar	0.27	0.34	0.42	0.55	0.62
G20	20mbar	REG.	REG.	REG.	REG.	REG.
G25	20mbar	REG.	REG.	REG.	REG.	REG.

Dôležité upozornenia

Nádoby

- Plynové horáky sú vybavené zariadením, ktoré bráni zhasnutiu plameňa sviečky. Ak plameň horáka omylom alebo neúmyselne zhasne (napr. ked' pretečie nejaká tekutina, alebo ked' je prievan v miestnosti).

- Kryt plynového horáka by mal byť vždy umiestnený na korune horáka veľmi opatrne. Uistite sa, že otvory na korune horáka nie sú nikdy upchaté.

1 Kryt koruny horáka
2 Koruna horáka s podporou krytu horáka
3 Zariadenie, brániace zhasnutiu plameňa sviečky
4 Zapal'ovacia sviečky
5 Tryska
- Správne zvolená nádoba umožní optimálnu dobu varenia a spotrebu plynu. Priemer nádoby je najdôležitejší parameter.
- Plamene, ktoré siahajú mimo okraja nádoby, ktorá je príliš malá, môžu poškodiť nádobu; navyše spotreba plynu je v takomto prípade vyššia.
- Na spaľovanie plyn tiež potrebuje vzduch. Ak je nádoba príliš veľká, prívod vzduchu k horáku je nedostatočný, v dôsledku čoho je spaľovací efekt menší.

Dôležité upozornenia, týkajúce sa sklokeramického varného panela

• Varná zóna dosiahne nastavenú úroveň výkonu alebo teplotu veľmi rýchlo; ale oblast' obklopujúca varné zóna zostane relatívne chladná.
• Varný panel je odolný voči zmenám teploty.
• Varný panel je tiež odolný voči nárazu. Nádoby môžete umiestnit na varný panel tvrdo bez poškodenia varného panela.
• Sklokeramické varné panely sa nemôžu používať ako pracovná doska. Ostré predmety môžu spôsobit' škrabance.
• Príprava potravín v tenkých hliníkových alebo plastových nádobách na horúcich varných zónach nie je povolená. Neklad'te žiadne plastové predmety alebo alobal na sklokeramický varný panel.
• Nikdy nepoužívajte sklokeramický varný panel, ktorý je prasknutý alebo zlomený. Ak nejaký predmet spadne na varný panel ostrou hranou smerom nadol, mohlo by to spôsobit' zlomenie varného panela / sklokeramiky. Následky sú viditel'né ihned', alebo až po chvíli. Ak sa objaví akákol'vek viditel'ná prasklina, ihned' odpojte spotrebič od elektrickej siete.
• Ak sa na horúci sklokeramický varný panel dostane cukor, alebo potraviny naložené v cukre, ihneď varný panel utrite.

NÁVOD NA OBSLUHU A ÚDRŽBU

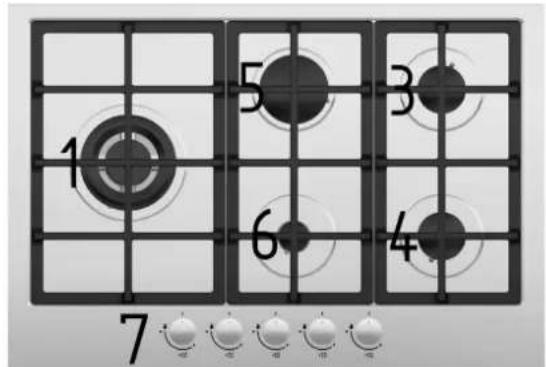

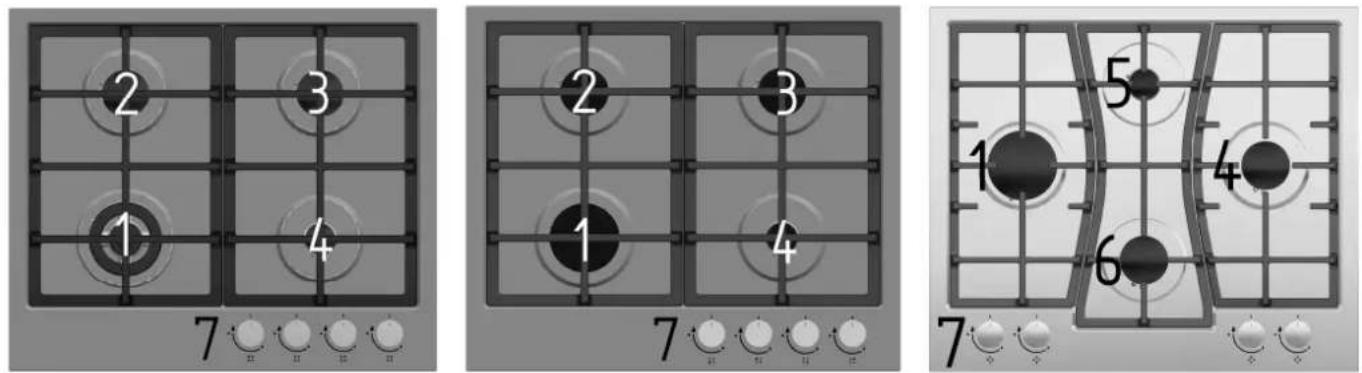

POPIS SPOTREBIČA

Plynový ventil zatvorený

Zapa'ovanie

Maximálny výkon

Minimálny výkon

Zapaľovanie a prevádzka horákov

Návod na obsluhu

Tento spotrebič musíte používať na účel, pre ktorý bol navrhnutý, t.j. domáce varenie. Akékolvek iné použitie je považované za nesprávne a teda nebezpečné. Výrobca nenesie zodpovednosť za žiadne škody spôsobené nesprávnym, alebo iracionálnym používaním.

Použitie horákov

• Ak horáky nepoužívate niekol'ko dní, počkajte niekol'ko sekúnd pred ich zapálením, aby ste vypustili všetok vzduch z potrubia.
• Pretože je varný panel vybavený automatickým zapaľovaním, na jeho zapálenie jednoducho stlačte a otočte rukovať k malej hviezdičke. Spotrebič používa iskrový zapaľovací generátor.
• Ak sa plameň nezapáli v priebehu piatich sekúnd, otočte otočný ovládač späť do polohy 0 a zopakujte postup; ak elektrické zapaľovanie nepracuje kvôli výpadku

prúdu alebo vlhkých sviečok, plyn môžete tiež zapálit' pomocou zápaliek alebo plynového zapal'ovača.

• Pri modeloch s bezpečnostným kohútikom (ktorý prerušuje prietok plynu pri náhodnom zhasnutí plameňa), sa horáky zapália podľa popisu nižšie, ale musíte stlačit’ ovládač v priebehu 5 až 6 sekúnd po zapálení plameňa. Po uplynutí tejto doby, ktorá poskytuje bezpečnostnému zariadeniu dostatok času na odpojenie, bude plameň stále horiet’.
• Plameň potom môžete nastavit' medzi maximálnu a minimálnu úroveň. Akékol'vek nastavenie medzi 0 a vel'kým plameňom sa neodporúča, pretože plameň nie je stabilný v tomto intervale a môže zhasnút'.

VAROVANIE: ako náhle bol varný panel vyčistený, uistite sa, že sú horáky pevne na svojich miestach a neprekážajú zapaľovaniu.

Ak chcete získat' z horákov to najlepšie, používajte nádoby s rovným dnom a priemerom vhodným pre použitý horák.

VAROVANIE: ak plameň horáka zhasne omylom, vypnite otočný ovládač a nechajte ho oddýchnut' aspoň jednu minútu pred opätovným pokusom o zapálenie.

- Ak chcete uhasit' plameň a uzavriet' prívod plynu horáka, otočte otočný ovládač do polohy "OFF" (vypnuté) (y)

UPOZORNENIE: Použitie plynového varného spotrebiča môže spôsobit' teplo, vlhkost' a spaľovacie produkty v miestnosti, kde je inštalovaný. Zabezpečte, aby bola kuchyňa dobre vetraná, najmä ked' je spotrebič v prevádzke: nechajte otvorené akékol'vek prirodzené vetracie otvory alebo nainštalujte mechanické vetracie zariadenie (mechanický odsávač pár).

Dlhodobé intenzívne používanie spotrebiča si môže vyžadovat dodatočné vetranie, napríklad otvorenie okna, alebo účinnejšie vetranie, napríklad zvýšením úrovne mechanického vetrania, kde je prítomné.

UPOZORNENIE: Prístupné časti môžu byť horúce počas prevádzky varného panela. Malé deti by mali byť mimo dosah.

UPOZORNENIE: Tento spotrebič je určený iba na účely varenia. Nesmiete ho používať na iné účely, napr. vykurovanie miestnosti.

Nepoužívajte parné čistiace zariadenia na čistenie tohto spotrebiča. Para by mohla zasiahnut' elektrické súčasti a spôsobit' skrat.

• Spotrebič by ste mali pravidelne čistit', najlepšie po každom použití, po ochladení.
• Aby ste zabránili vodným škvrnám a zvyškom vodného kameňa, používajte jemnú handričku na usušenie povrchov, ktoré boli vyčistené vodou.
• Jedlo, ktoré pretieklo, môže spôsobit' zafarbenie častí horáka a nehrdzavejúci varný panel. Ihned' odstráněte všetky nečistoty.

• čistiace prostriedky s obsahom sódy, zásaditých prvkov, čpavku, kyselín alebo chloridov
• čistiace prostriedky obsahujúce odhrdzujúce prostriedky
• odstraňovače škvín alebo hrdze
• brúsne čistiace prostriedky, napr. práškové čistiace prostriedky a krémové čističe
• čistiace prostriedky na báze rozpúšt'adiel
• čistiace prostriedky pre umývačky riadu
• čistiace prostriedky na gril a rúry
• čistiace prostriedky na sklo
• tvrdé, brúsne kefky alebo špongie, napr. drôtené kefky; kefky alebo špongie, ktoré boli predtým používané s brúsnym čistiacim prostriedkom
• ostré špicaté predmety (tieto môžu poškodit' tesnenia medzi rámom a pracovnou plochou).

Povrchy z nehrdzavejúcej ocele

Čistite povrchy z nehrdzavejúcej ocele pomocou mikrovláknitej handričky a roztoku z teplej vody a trochou prostriedku na umývanie riadu s mäkkou špongiou. V prípade odolného, zaschnutého znečistenia, najskôr namočte.

Nakoniec osušte mäkkou handričkou.

Čistič na varný panel z nehrdzavejúcej ocele môžete použit' na čistenie rámu, keď je to potrebné. Naneste rovnomerným tlakom v smere "vlákna".

Ošetrovací prostriedok na nehrdzavejúcu ocel' môžete použit' po čistení na udržanie pekného vzhľadu vášho spotrebiča a na zabránenie opätovnému znečisteniu.

Naneste opatrne jemnou handričkou podľa návodu na obale.

Potlačené povrchy

Tlač sa môže poškodit', ak znečistenie (napr. potraviny a tekutiny obsahujúce sol', olivový olej) nie je ihneď odstránené.

Ihned odstráňte akékolvek znečistenie.

Nepoužívajte žiadne čističe nehrdzavejúcej ocele na tlačené plochy.

To by mohlo zotriet potlač.

Odstráňte stojan na nádobu. Vyčistite stojan na nádobu a otočný ovládač roztokom horúcej vody a trochou čistiaceho prostriedku s jemnou špongiou. Odolné znečistenie by ste mali najskôr namočit'.

Po čistení, vysušte všetky povrchy čistou handričkou.

Horáky

Nečistite žiadne časti horáka v umývačke riadu.

Horák by ste mali demontovať a potom čistiť ručne roztokom teplej vody a trochou tekutého čistiaceho prostriedku pomocou mäkkej špongie.

Časti horáka, ktoré sa nedajú odmontovat', by ste mali utriet' iba čistou navlhčenou tkaninou. Zapaľovacia sviečka a zariadenie na zabránenie zhasnutiu plameňa by ste mali veľmi opatrne utierať pomocou dobre vyžmýkanej handričky.

Po vyčistení, utrite všetky povrchy čistou handričkou.

Uistite sa, že otvory na plameň sú čisté a úplne suché

Povrch krytu koruny horáka bude postupom času matnejší. To je úplne normálne a neovplyvní to prevádzku varného panela.

Po každom použití sklokeramického varného panela, počkajte kým vychladne a vyčistite ho; inak sa aj najmenšie zvyšky potravín pripália na horúci povrch pri dalšom použití spotrebiča. Pre pravidelné čistenie a údržbu sklokeramického povrchu použite špeciálne ošetrovacie prostriedky, ktoré vytvárajú ochrannú vrstvu na povrchu, chrániacu pred znečistením.

Pred každým použitím utrite akýkol'vek prach alebo iné nečistoty z povrchu varného panela a dna nádoby, pretože by mohli poškriabať povrch (Obrázok 1).

Pozor: ocelová vlna, drsné špongie a brúsne čistiace prostriedky môžu poškriabať povrch varného panela. Sklokeramický povrch môžu tiež poškodit’ agresívne spreje a nevhodne alebo nedostatočne pretrepaný (zmiešaný) tekutý čistiaci prostriedok (Obrázok 1 a Obrázok 2)

Označenia a údaje na varnom paneli sa môžu opotrebovať, ak používate agresívne čistiace prostriedky na rohy varných zón, alebo ak používate nádobu s poškodeným dnom.

Jemné škvrny môžete odstrániť navlhčenou jemnou handričkou; potom utrite povrch dosucha (Obrázok 3)

Vodné škvrny môžete odstránit pomocou jemného roztoku octu, ale nepoužívajte tento roztok na čistenie rámu (iba pri niektorých modeloch), pretože by mohol stratit'lesk. Nepoužívajte agresívne čistiace spreje, ani prostriedky na odvápnenie (Obrázok 3).

Tažšie škrvny môžete odstránit pomocou špeciálnych prostriedkov a kuchynských pomôcok na čistenie sklokeramických varných panelov. Ked používate tieto výrobky, postupujte podľa pokynov ich výrobcov.

Uistite sa, že všetky zvyšky čistiacich prostriedkov sú dôkladne odstránené, pretože by mohlo dôjst'k poškodeniu sklokeramického varného panela pri zahrievaní varných zón (Obrázok 3).

Odolné a pripálené nečistoty môžete odstránit' pomocou škrabky.

Uistite sa, že plastové časti škrabky neprídu do styku s horúcou varnou zónou.

Bud'te opatrní, aby ste sa neporezali škrabkou!

Cukor a výrobky naložené v cukre môžu natrvalo poškodit' sklokeramický povrch (Obrázok 5); preto by ste ich mali odstrániť zo sklokeramického povrchu čo najskôr ako je to možné, aj keď môže byť varná zóna stále horúca (Obrázok 4) Žiadna zmena vo farbe sklokeramického povrchu nemá vplyv na jeho prevádzku, ani stabilitu povrchu. Takéto zafarbenia sú väčšinou výsledkom pripálených zvyškov jedla alebo používania nádob, vyrobených z materiálov ako je hliník alebo med'; tieto škvrny sa t'ažko odstraňujú.

Varovanie: Všetky škvrny popísané vyššie sa vzt'ahujú hlavne na estetiku, napr. vzhľad spotrebiča a nemajú priamy vplyv na jeho funkčnosť. Takéto chyby nemôžu byť predmetom záručnej reklamácie.

Dôležité

• Počas záručnej doby môže akékol'vek opravy vykonávať iba servisné stredisko oprávnené výrobcom.
• Pred vykonaním akýchkol'vek opráv sa uistite, že spotrebič je odpojený od elektrickej siete, bud'vytiahnutím poistky alebo odpojením siet'ového kábla z elektrickej zásuvky v stene.
• Neoprávnená manipulácia a opravy kuchynského sporáka (varného panela) môžu viest' k úrazu elektrickým prúdom alebo skratu; preto sa nepokúšajte vykonávať žiadne opravy svojpomocne. Prenechajte takéto úkony na odborníka alebo autorizovaný servis.
• V prípade menších porúch alebo problémov s prevádzkou spotrebiča, skontrolujte nasledujúce pokyny a zistite, či môžete príčinu odstránit' sami.

Návšteva servisného technika počas záručnej doby bude účtovaná, ak spotrebič nefunguje kvôli nesprávnemu použitiu. Uložte si tento návod na obsluhu na miesto, kde bude vždy l'ahko prístupný; ak odovzdávate spotrebič inej osobe, priložte k nemu aj návod na obsluhu.

Nižšie je niekol'ko rád na odstránenie niektorých bežných problémov.

Problém Možná príčina Odstránenie
Plameň je nerovnomerný / nestabilný	Zlé nastavenie výkonu plynu.	Nechajte odborníka skontrolovať plynové potrubie!
Plameň z horákov sa náhle zmení.	Zle zložené časti kuchynského varného panela	Správne zmontujte horák.
Zapaľovanie horáka trvá dlhšie.	Zle zložené časti kuchynského varného panela	Správne zmontujte horák.
Plameň zhasne krátko po zapálení.	Ovládač stlačený príliš krátko alebo slabo.	Podržte ovládač stlačený dlhšiu dobu. Pred uvoľnením ho stlačte silnejšie.
Mriežka sa zafarbila v oblasti horáka.	To je bežný jav, vyplývajúci z vysokej teploty.	Vyčistite mriežku čistiacim prostriedkom na ošetrenie kovu.
Elektrické napájanie všeobecne je prerušené.	Poistka môže byť vypálená.	Skontrolujte poistku v poistkovej skrini a vymeňte ju, ak je vypálená.
Elektrické zapaľovanie horákov d'alej nefunguje.	Medzi zapaľovacou sviečkou a horákom sú zvyšky jedla alebo čistiaceho prostriedku.	Otvorte a starostlivo vyčistite otvore medzi sviečkou a horákom.
Ak kryt horáka vyzerá nelákavo.	Bežné znečistenie. Vyčistite kryty horákov čistiacim prostriedkom na ošetrenie kovu.

Ak problém pretrváva napriek dodržaniu vyššie uvedených pokynov, obrátte sa na oprávneného servisného technika. Odstránenie akýchkolvek chýb alebo záručných reklamácií, ktoré vyplynuli z nesprávneho zapojenia alebo použitia spotrebiča, nie sú kryté zárukou. V takých prípadoch, náklady na opravu hradí užívatel.

Výrobca sa snaží o neustále zlepšovanie. Z tohto dôvodu sa text a ilustrácie v tomto návode na obsluhu môžu menit bez predchádzajúceho upozornenia.
