NÁVOD NA OBSLUHU T 612 SY2W GORENJE

Vstavaný sklokeramický varný panel je určený jedine na použitie v domácnostiach. Naše výrobky sú balené do materiálov šetrných k životnému prostrediu, ktoré je možné recyklovať, odovzdať, alebo zničiť. Jednotlivé obalové materiály sú primerane označené. Ked’je spotrebič zastaralý a vy sa rozhodnete ho zlikvidovať, prosím, uistite sa, že likvidácia sa vykonala s ohľadom na životné prostredie. Odovzdajte ho do autorizovaného zberného strediska pre odpadové domáce spotrebiče.

Návod na použitie

Návod na použitie je určený pre užívatel'a. Popisuje spotrebič a spôsob zaobchádzania s ním. Je univerzálneho charakteru a preto je možné, že výrobok, ktorý vlastníte, neobsahuje všetky funkcie popísané v návode.

Návod na pripojenie

Pripojenie sa musí vykonať v súlade s kapitolou Pripojenie na elektrickú sieť a platnými predpismi a štandardmi. Pripojenie môže vykonať len odborník.

KTypový štítok so základnými údajmi je pripevnený na spodnej strane spotrebiča.

Podl'a protipožiarnej ochrany

Spotrebiče tohto typu môžu byť z jednej strany zabudované aj k vyššiemu kusu nábytku ako je spotrebič, ale z druhej strany musí kus nábytku len vo výške spotrebiča.

DÔLEŽITÉ - ČÍTAJTE PRED POUŽITÍM ZARIADENIA ....5

Ovládanie varného panela....7

Princip funkcie indukčnej varnej platne ....8

Varný riad vhodný pre indukčné varné platne ....8

Regulácia výkonu....10

Tipy k úspore energie....10

OVLÁDANIE VARNÉHO PANELU ....11

Zapnutie varného panela....11

Vypnutie varného panela....12

Zapojenie zámky ovládacej jednotky / detskej zámky ......12

Zvýšenie výkonu a Super zvýšenie výkonu ....12

Limit doby prevádzky 13

Bezpečnostné zariadenie proti prehriatiu 13

Časovač....14

Inštalácia penového tesnenia....18

Rozmer výrezu na pracovnej ploche 19

Postup zabudovania....19

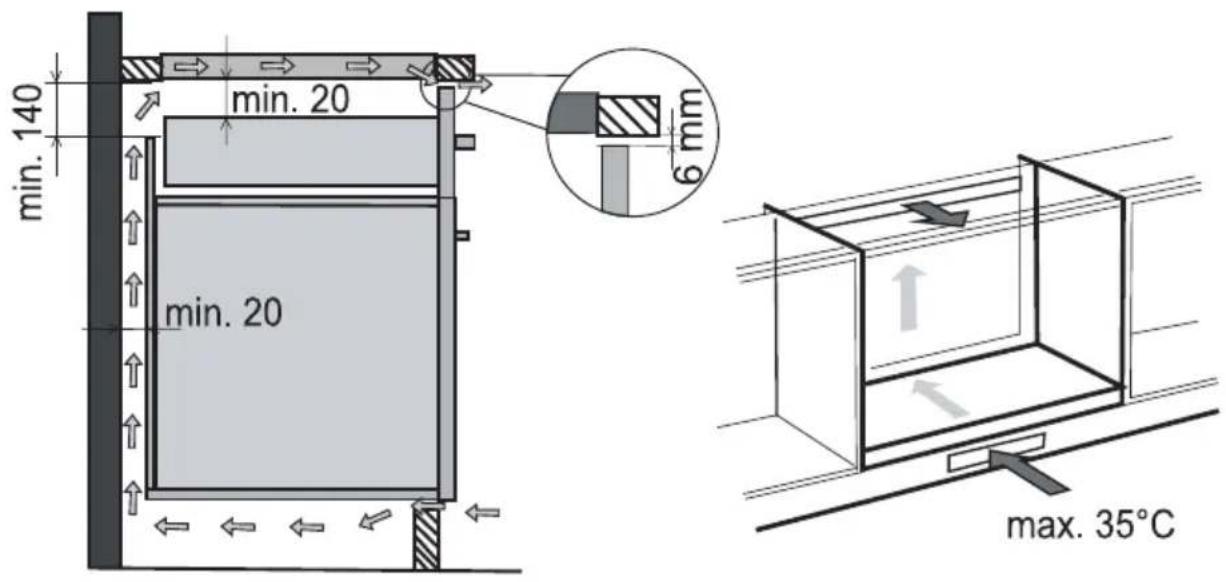

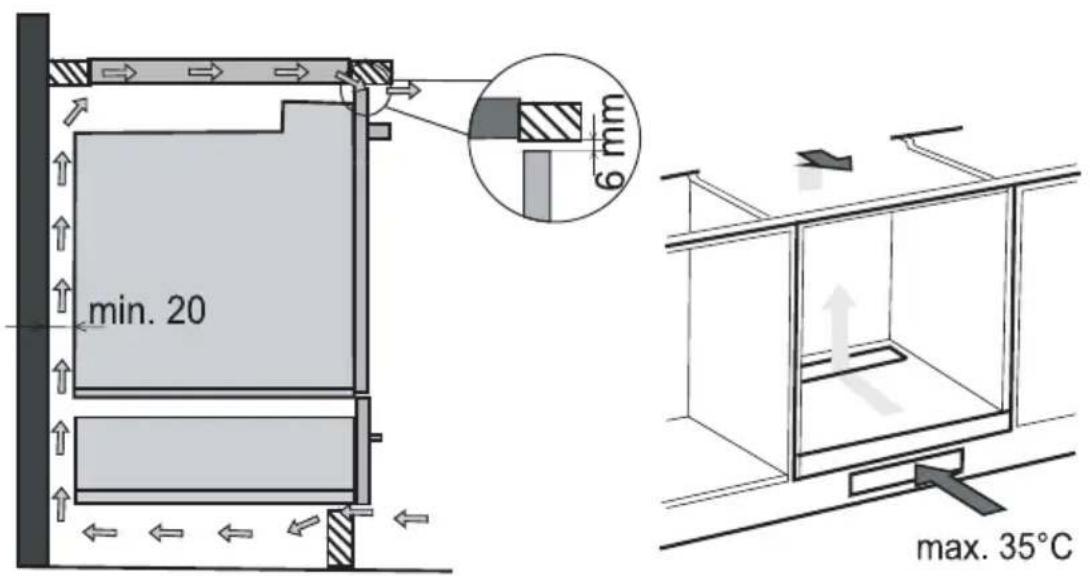

Dolné vetracie otvory kuchynskej linky ....20

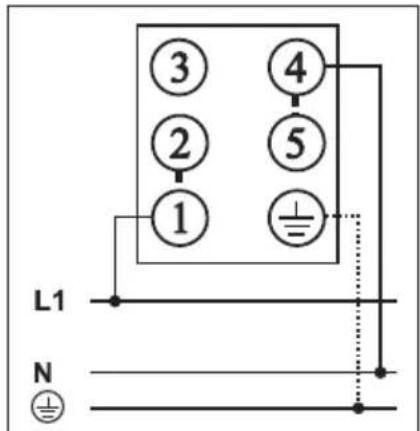

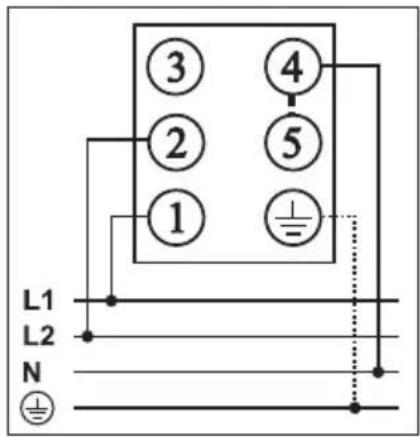

Prípojná schéma 22

PRIPOJENIE NA SIEŤ ELEKTRICKÉHO NAPÄTIA 23

TECHNICKÉ ÚDAJE 25

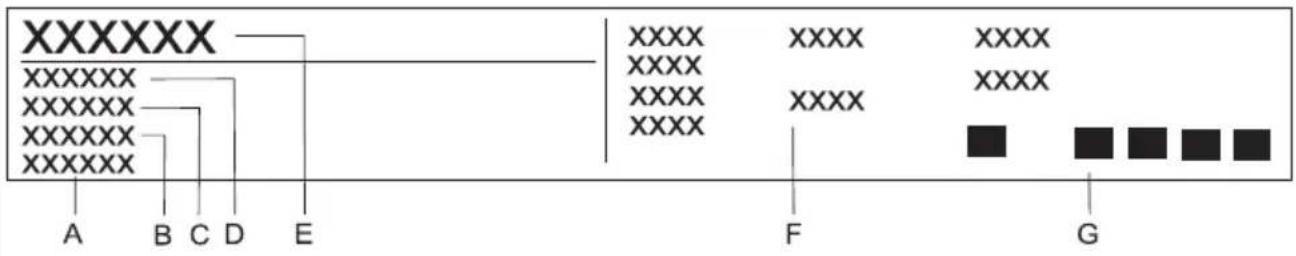

Typový štítok 25

Bezpečnostné pokyny

• Zariadenie môžu používať deti staršie ako 8 rokov a osoby so zníženími fyzickými a zmyslovými schopnosťami alebo s nedostatočnými skúsenosťami ak sú pod dozorom alebo boli poučené o bezpečnom používaní a porozumeli možným rizikám. Nedovol’te deťom hrat sa so zariadením. Čistenie a údržbu nesmú vykonávať deti bez dozoru.
• UPOZORNENIE: Zariadenie a jeho časti sa počas používania zohrejú na vysokú teplotu. Pri údržbe sa nedotýkajte výhrevných častí. Deti mladšie ako 8 rokov držte z dosahu zariadenia.
• VAROVANIE: Nebezpečenstvo požiaru: nič neskladujte na varných povrchoch.
• VAROVANIE: Pri použití tuku a oleja nenechávajte zariadenie bez dozoru, hrozí riziko požiaru. Nikdy sa nepokúšajte oheň uhasiť vodou, ale vypnite zariadenie a oheň zakryte pokrievkou alebo vlhkou utierkou.
• Po použití vypnite varnú zónu a nespoliehajte sa na snímač.
• VAROVANIE: Ak je prasknutý povrch, vypnite zariadenia na zabránenie rizika zásahu elektrickou energiou.
• Kovové predmety ako sú nože, vidličky, lyžičky a pokrievky neumiestňujte na povrchu zariadenia, pretože sa môžu zohriat na vysokú teplotu.
• Na čistenie varných zón nepoužívajte parné a vysokotlakové čistite, pretože môžu mať za následok riziko úrazu elektrickou energiou.
• Zariadenie je je určené na ovládanie externými hodinami alebo špeciálnymi riadiacimi systémami.

Upozornenie

• Zariadenie môže pripojit k napájaniu len autorizovaný servisný pracovník.

• Neodborná manipulácia alebo oprava zariadenia môže mať za následok riziko úrazu alebo poškodenia zariadenia. Všetky opravy prenechajte autorizovanému servisnému pracovníkovi.

• Zariadenie je určené na varenie. Nepoužívajte ho na iný účel, napríklad na vykurovanie. Na varné zóny neumiestňujte prázdne varné nádoby.

• Ak je v blízkosti zariadenia pripojené iné zariadenie, zabezpečte, aby sa napájací kábel nedostal do kontaktu s horúcimi varnými zónami.
• Pod zariadením neskladujte predmety citlivé na teplo, ako napríklad čistiace prostriedky, spreje, atd'.
• Použitie varnej dosky ako odkladacieho priestoru môže mať za následok poškriabanie alebo iné poškodenie. Na varne doske nikdy nezohrievajte pokrm v hliníkových fóliách alebo v plastových nádobách. Fólia alebo plastové nádoby sa môžu roztaviť a hrozí riziko požiaru alebo poškodenia varnej dosky.
• Na indukčnú varnú zónu neumiestňujte predmety ako sú nože, vidličky, lyžice alebo pokrievky, pretože sa môžu zohriat na vysokú teplotu.

Symbol na výrobku alebo na jeho obale znamená, že s výrobkom sa nesmie zaobchádzať ako s domovým odpadom. Namiesto toho ho treba odovzdať v zbernom stredisku na recykláciu elektrických alebo elektronických zariadení. Zabezpečte, že tento výrobok bude zlikvidovaný správnym postupom, aby ste predišli negativnym vplyvom na životné prostredie a ľudské zdravie, čo by bolo spôsobené nesprávnym postupom pri jeho likvidácii. Podrobnejšie informácie o recyklácii tohto výrobku získate, ak zavoláte miestny úrad vo Vašom bydlisku, zberné suroviny alebo obchod, v ktorom ste výrobok kúpili.

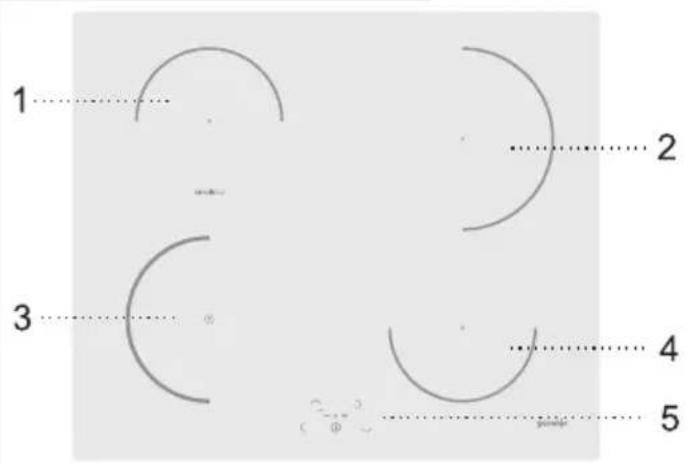

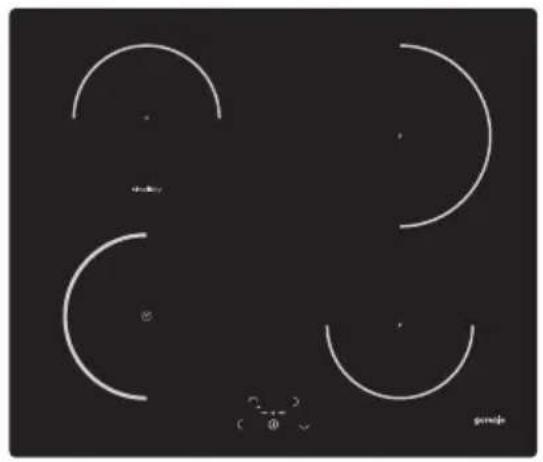

SKLOKERAMICKÁ VARNÁ DOSKA

1. Indukčná varná platňa vzadu vľavo
2. Indukčná varná platňa vzadu vpravo
3. Indukčná varná platňa vpredu vlavo
4. Indukčná varná platňa vpredu vpravo
5. Ovládací panel varných platní

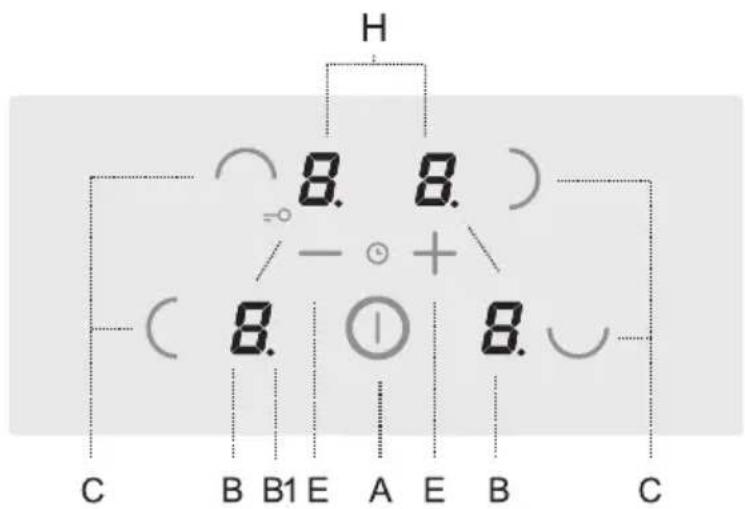

Ovládanie varného panela

A Hlavný vypínač on/off
B Displej úrovne výkonu / zvyšného tepla
B1 Desatinná čiarka signalizuje aktivovaný funkciu časovača
C Tlačidlo (senzor) volby varnej zóny
E Tlačidlo (-) a (+)
H Displej hodín

Princíp funkcie indukčnej varnej platne

• Sklokeramický varný panel je vybavený tromi alebo štyrmi varnými platňami. Povrch varného panelu je úplne rovný a hladký, bez okrajov v których sa hromadí nečistota.
• Varný panel je vybavený indukčnými varnými platňami vysokého výkonu. Vysoká teplota sa vytvára priamo na dne riadu, kde je najviac potrebná, bez strát cez sklokeramický povrch. Takto je požadované množstvo energie značne nižšie v porovnaní s tradičnými ohrievačmi, ktoré pracujú na princípe sálania.
• Sklokeramická varná platňa sa nezohrieva priamo, ale len spätným teplom prenášaným riadom. Toto teplo sa označuje ako »zvyškové teplo» po vypnutí varnej platne. Indukčná varná platňa vytvára teplo z indukčnej cievky, inštalovanej pod skokeramickým povrchom. Cievka vytvára magnetické pole na dne riadu (ktoré môže byť zmagnetizované), čím zase vzniknú vírivé toky prúdu, ktoré potom zohrievajú varnú platňu.

DÔLEŽITÉ!

• Ak sa na horúcej sklokeramickej doske rozsype cukor alebo rozleje silne osladené jedlo, dosku okamžite utrite, resp. odstráňte cukor škrabkou, hoci je varná zóna ešte horúca. Tým sa vyhnete prípadným poškodeniam sklokeramického povrchu.
• Horúcu sklokeramickú dosku nesmiete čistit čistiacimi prostriedkami, lebo tým sa môže povrch poškodit.

Varný riad vhodný pre indukčné varné platne

• Indukčná varná platňa bude perfektne fungovať len ak sa používa vhodný varný riad.
• Počas varenia by ste mali varné nádoby umiestniť do stredu varnej zóny.
• Vhodný varný riad je taký, ktorý umožňuje indukciu, napríklad varný riad z ocele, smaltovaný, alebo zliatinovej ocele. Nevhodné sú hrnce vyrobené zo zliatinovej ocele, ktoré majú medené alebo hliníkové dno, alebo sklenené hrnce.
• Ked' používate tlakový hrniec, dohliadajte naň, kým nedosiahne vhodnú úroveň tlaku a neustáli ju. Najskôr zapnite varnú zónu na maximálny výkon, potom znížte včas výkon v súlade s pokynmi výrobcu tlakového hrnca.

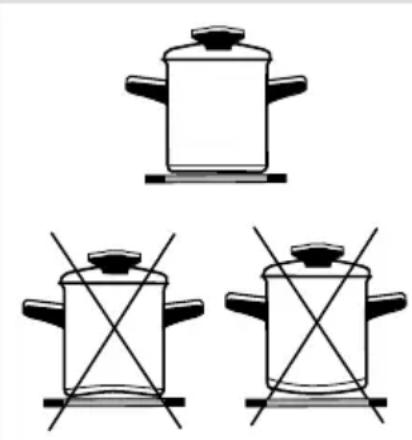

• Používajte iba riad s rovným dnom! Vypuklé, vyduté alebo členité dno môže brániť prevádzke systému na ochranu proti prehriatiu a varná platňa sa môže prehrievať. To by mohlo viest k trhlinám v povrchu skla a znehodnocovaniu riadu. V prípade poškodenia, vzniknutého v dôsledku použitia nevhodného riadu alebo pri prehriati v dôsledku použitia prázdneho riadu je záruka neplatná.

- Pri kúpe varného riadu skontrolujte, či je označený visačkou »vhodný na varenie indukciou».

Používajte iba riad vhodný pre elektrické a indukčné varenie, ktorý má:

• hrubé dno (aspoň 2.25 mm)
• ploché dno

Varná zóna Minimálny priemer dna nádoby

∅ 160 mm ∅ 110 mm

∅ 180 mm ∅ 110 mm

∅ 200 mm ∅ 145 mm

Magnetický test

Pomocou malého magnetu je možné overit, či môže byt dno hrnca zmagnetizované. Používajte iba varný riad, na ktorom sa magnet udrží.

Rozoznávanie nádob

Jedna z mnohých výhod indukčných varných panelov je rozoznávanie panvíc, alebo nádob. Aj ked' nie je na varnom paneli žiadna nádoba na varnej zone, alebo ak je na varnej zone umiestnená nádoba s menším priemerom ako má varná zóna, žiadne teplo sa nevyplytvá. Ak je nádoba oveľa menšia ako varná zóna nemusí ju si varná zóna všimnúť / rozoznať. Ked' je varná zóna zapnutá, rozsvieti sa symbol »U« na displeji úrovne výkonu. Ak v nasledujúcich desiatich minútach položíte nejakú varnú nádobu, varný panel ju rozozná a varná zóna sa spustí na nastavenú úroveň výkonu varenia.

Akonáhle nádobu odložíte z varnej zóny, dodávaná energia do varnej zóny sa odpojí. Ak na varnú zónu umiestnite nádobu s priemerom menším ako je varná zóna, bude dodané iba tol'ko energie, kol'ko je potrebné na zohriatie používanej nádoby.

Varná zóna sa môže poškodit:

• Ak na ňu položíte prázdnu nádobu.
• Pred umiestnením nádoby na varnú zónu, utrite dno nádoby do sucha, aby ste umožnili prijímanie tepla a vyhli sa poškodeniu varnej zóny.
• Na varenie a vyprážanie používajte iba varné nádoby, ktoré sa dajú zmagnetizovať, t.j. ocelové, smaltované, alebo liatinové. Iba potom bude indukčná varná zóna pracovať.

Regulácia výkonu

Ohrevný výkon varnej zóny môžete nastavit na desat' rôznych úrovní.

V tabulke je zoznam niektorých prikladov použitia jednotlivých úrovní.

Nastavenie výkonu	Účel
0 Vypnutá, využitie zvyškového tepla
1 - 2	Udržovanie teploty jedál, pomalé varenie menších množstiev (najnižšie nastavenie)
3 Pomalé varenie (pokračovanie vo varení po intenzívnom spustení)
4 - 5	Pomalé varenie (pokračovanie) väčších množstiev, opekanie väčších odrezkov
6 Opekanie, zhnednutie
7 - 8 Opekanie
9 Varenie veľkých množstiev, pečenie / dusenie
P	Zvýšenie výkonu (Power boost)na spustenie priebehu varenia, tiež vhodné pre veľmi veľké množstvá jedla

Tipy k úspore energie

• Pri kupovaní varného riadu dávajte pozor na výber vel'kosti: priemer hrnca sa zvyčajne vztahuje na horný okraj nádoby, ktorý je často väčší ako dno nádoby.
• Parné tlakové hrnce (úsporné hrnce), ktoré využívajú tlak v utesnenom interiéri, sú mimoriadne úsporné a šetria čas a energiu. Kratšou dobou varenia zostáva v jedle viac vitamínov.
• V parných tlakových hrnnoch nechávajte vždy dostatočné množstvo vody, inak môže dôjst k prehriatiu, čo môže poškodit tak hrniec ako aj varnú platňu.
• Varný riad vždy zakrývajte pokrievkami vhodnej veľkosti.
• Používajte takú vel'kosť nádoby, aby sa do nej vošlo množstvo pripravovaného jedla. Ak použijete nadmerne velký hrniec na malé množstvo jedla, spotrebujete ovela viac energie.

OVLÁDANIE VARNÉHO PANELU

Zapnutie varného panela

• Po pripojení sklokeramického varného panela do elektrickej siete sa na krátko rozsvietia všetky symboly na displeji. Varný panel je potom pripravený na použitie.
• Varný panel je vybavený elektronickými kontrolkami (senzormi), ktoré sa aktivujú dotykom vyznačených oblastí povrchu prstom na najmenej jednu sekundu.
• Každá aktivácia senzora je potvrdená pípnutím.
• Na oblasti so senzormi neumiestňujte žiadne predmety. Vždy udržujte oblasti so senzormi čisté.

Dotknite sa držte senzor on/off (A) najmenej 1 sekundu. Varný panel sa aktivuje. Na všetkých displejoch úrovne výkonu (B) sa objaví »O« a desatinné čiarky (B1) budú blikat.

Nasledujúce nastavenie musí byť vykonané v priebehu nasledujúcich desiatich sekúnd; inak sa varný panel vypne.

Po zapnutí varného panelu tlačidlom on/off (A), môžete aktivovať požadovanú varnú zónu v priebehu nasledujúcich 10 sekúnd.

• Po dotyku senzora požadovanej varnej zóny (C) bude na príslušnom displeji úrovne výkonu intenzívnejšie svietit’ »O«.
• Dotknite sa senzorov »+« (E) a »-« (E) pre nastavenie úrovne výkonu (1-9-P). Dotykom najskôr senzora »-« nastavíte úroveň výkonu na 9.

Plynulým stláčaním snímača »+« (E) alebo »-« (E) sa automaticky zvyšuje alebo znižuje úroveň výkonu. Ďalší postup je zmena výkonu po krokoch, intervalovým dotykom príslušných snímačov.

• Najskôr zvolte varnú zónu, ktorú chcete vypnút.
• Dotknite sa senzora »-« (E) pre nastavenie úrovne výkonu na »O«. Ak je nastavená úroveň výkonu pre všetky varné zóny na »O«, potom sa varný panel vypne po 20 sekundách..

Vypnutie varného panela

Zapojenie zámky ovládacej jednotky / detskej zámky

Zvýšenie výkonu a Super zvýšenie výkonu

- Varný panel môžete vypnút kedykolvek dotykom senzora on/off (A). Všetky nastavenie budú vymazané, okrem pripomienkovača (minútky) (pozri kapitola »Časovač«).

Aktiváciou zámky ovládacej jednotky môžete zabrániť ovládaniu, alebo používaniu varných zón. Takže zámka ovládacej jednotky tiež pracuje ako detská zámka.

Aktivácia detskej poistky

• Varný panel musí byť vypnutý.
- Stlačte senzor (A) na zapnutie varného panela. Nastavenie »O« bude zobrazené na displejoch.
- Súčasne stlačte senzor (C) pre zadnú l'avú varnú zónu a senzor »-« (E) a držte ich približne 3 sekundy. Po pípnutí sa na niekolko sekúnd zobrazí na všetkých displejoch »L«.
Detská poistka je teraz aktívna.

Deaktivácia detskej poistky

• Stlačte senzor (A) na zapnutie varného panela. Na všetkých displejoch sa objaví »O«.
• Súčasne stlačte senzor (C) pre zadnú l'avú varnú zónu a senzor »–« (E) a držte ich približne 3 sekundy. Nastavenie »O« bude zobrazené na všetkých displejoch. Detská poistka je teraz neaktívna.

Sklokeramický varný panel sa vyznačuje aj indikátorom zvyškového tepla »H». Varné platne nie sú vyhrievané priamo, ale prostredníctvom spätného tepla sálajúceho z riadu. Pokiaľ po vypnutí varnej platne svieti symbol »H«, môže sa zvyškové teplo využiť na ohrev jedla alebo na roztápanie. Aj ked’ symbol »H» zmizne, môže byť varná platňa ešte horúca. Pozor na popálenia!

Pre rýchlejšie varenie môžete aktivovať zvýšenie výkonu pre ktorúkolvek varnú zónu. Toto vám umožní rýchlo zohriat veľké množstvá jedlá pomocou zvýšeného výkonu.

Limit doby prevádzky

Bezpečnostné zariadenie proti prehriatiu

Upozornenie:

Varná zóna so symbolom SP P (Super Power boost) poskytuje Super zvýšenie výkonu. Na tejto zóne sa zvýšenie výkonu aktivuje na pät minút; potom sa prepne na úroveň 9.

Aktivácia zvýšenia výkonu

Maximálna nepretržitá prevádzka určitej varnej platne je obmedzená a doba trvania je zobrazená v hore uvenej tabulke. Ked bezpečnostný mechanizmus vypne varnú platňu, indikátor zobrazí symboly »O«, alebo »H«, v prípade že nezostalo žiadne zvyškové teplo.

Príklad:

Nastavte varnú zónu na úroveň 6 a nechajte chvílu pracovať. Ak sa nastavenie varnej zóny nezmení, ochranný systém vypne varnú zónu po jednej a pol hodine.

- Varný panel je vybavený chladiacim ventilátorom, ktorý chladí elektronické súčasne počas varenia. Ventilátor môže pracovať chvilů po ukončení priebehu varenia.

Časovač

• Indukčný varný panel je tiež vybavený bezpečnostným zariadením proti prehriatiu, ktoré chráni elektronické časti pred poškodením. Ochranné zariadenie pracuje na niekolíkých úrovniach. Ked' sa teplota varnej zóny zvýši výrazne, varný výkon sa automaticky zníži. Ak to nestačí, výkon práve ohrievaných varných zón sa zníži ešte viac, alebo sa úplne vypne. V tomto prípade sa na displeji zobrazí »E2«. Ked' sa varný panel ochladí, je opäť dostupný plný výkon varného panela.
• Zvolte časovač súčasným stlačením senzoru »-« a »+« (E). Nastavenia časovača s zobrazia na dvoch horných displejoch (H), počas tohto času sú nižšie dva displeje vypnuté.
• Nastavenie časovača sa zobrazí iba na 10 sekúnd; potom displej znovu zobrazuje úroveň výkonu.

Môžete zvolit dva režimy prevádzky:

a) Časovač vypnutia - funkcia časovača je napojená na zvolenú varnú zónu. Ked'čas uplynie, varná zóna sa automaticky vypne.
b) Pripomienkovač (minútka) – funkcia časovača plní iba funkciu pripomienkovača / alarmu. Ked' sa hodiny zastavia, budete počut iba zvukový signál.

- Aktivácia a nastavenie časovača

• Ak ste predtým zvolili varnú zónu, tak displej príslušnej varnej zóny svieti silnejšie, także časovač bude nastavený pre túto varnú zónu. Desatinná čiarka vedla úrovne výkonu signalizuje, že časovač bol aktivovaný.
• Časovač (pripomienkovač) môžete tiež nastavit, aj ked' nie je zvolená žiadna varná zóna, ak si želáte byt upozornený na niečo iné ako varenie. Aktivovaný časovač (alebo pripomienkovač) bude signalizovaný dvomi blikajúcimi desatinnými čiarkami vedla displeja.

• Hodnotu môžete nastaviť od 01 do 99 minút. Časovač vypnutia môžete nastaviť pre každú varnú zónu.
• Na kontrolu zostávajúceho času, zvolte príslušnú varnú zónu a aktivujte funkciu časovača. Stlačte senzor »-« alebo »+« (E) na zmenu nastavenia. (Stlačte súčasne senzor »-« a »+« (E) a postupne vyberte medzi aktivnymi nastaveniami).
• Ked' nastavený čas uplynie, na displeji bude blikať »00«; okrem toho, príslušná desatinná čiarka bude blikať na časovači vypnutia. Budete počuť krátke pípnutie. Na potvrdenie a zastavenie pípania stlačte akékol'vek tlačidlo; po 2 minútach pípanie automaticky skončí.

Varný panel je vybavený senzormi na ochranu proti prehriatiu. Ak teplota vystúpi príliš vysoko, jednotlivé varné zóny, alebo dokonca celý varný panel môže byť dočasne vypnutý automaticky.

Chyba, možná príčina, riešenie

- Súvislé pípanie a blikanie Er03 na displeji.

- Voda sa rozliala po ovládacích senzoroch, alebo bol na senzory umiestnený predmet. Utrite ovládacie senzory.

- Bliká E/2

- Nevhodná nádoba na varenie, ktorá nemá feromagnetické vlastnosti. Použite inú nadobu alebo riad.

V prípade poruchy prevádzky, alebo ak signalizácia poruchy / chyby nezmizne, odpojte varný panel od elektrickej siete na niekolko minút (vypnite poistku, alebo vypnite hlavný vypínač); potom znovu pripojte spotrebič k elektrickej sieti a zapnite hlavný vypínač.

Ak problémy pretrvávajú, zavolajte servisného technika.

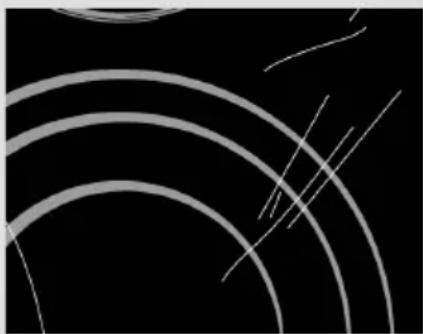

OŠETROVANIE A ÚDRŽBA SKLOKERAMICKÉHO PANELU

Čistenie

Po každom použití skokeramického panelu, počkajte pokým nevychladne a vyčistite ho; v opačnom prípade sa aj malé zvyšky na panelu môžu spáliť pri opätovnom použití spotrebiča.

Pre pravidelné čistenie a údržbu sklokeramického povrchu používajte špeciálne prípravky, ktoré vytvoria ochrannú vrstvu na povrchu, ktorá bráni znečisteniu. Pred každým použitím utrite akýkolvek prach a iné častice z povrchu panelu a dna riadu, pretože by mohli poškriabať povrch (Obrázok 1). Pozor: ocelová vlna, drsné špongie a drsné prostiedky môžu poškodít povrch rúry. Sklenený povrch môžete taktiež poškodít agresivnymi čističmi a nesprávnymi ale nedostatočne premiešanými tekutými čističmi (Obrázok 1 a Obrázok 2). Nápisy a indikátory na paneli môžu byť poškodené, ak používate agresívne čistiace prostriedky po okrajoch varných zón, alebo ak používate riad s poškodeným dnom.

Sietotlač môžete pri používaní agresívnych alebo abrazívnych čistiacich prostriedkov poškriabať, taktiež ju môžete poškriabať s poškodeným dnom používaných riadov (obr. 2).

Vodné škvrny môžete odstrániť pomocou jemného roztoku octu a vody; avšak, nepoužívajte tento roztok na čistenie rámika (len pri niektorých modeloch, pretože môže stmavnút. Nepoužívajte agresívne spreje alebo odvápňovacie prostriedky (Obrázok 3).

Silné škvrny môžete odstrániť použitím špeciálnych prostriedkov a náradia na čistenie sklokeramického povrchu. Ked' používate tieto produkty, dodržiavajte pokyny výrobcu.

Uistite sa, aby ste odstránili akékol'vek zvyšky čistiacich prostriedkov, pretože môžu poškodit varný panel pri zohraiti varných zón (Obrzok 3).

Na odstránenie nepoddajných a spálených zvyškov používajte škrabku (obr. 4). Pri manipulácii so škrabkou budte opatrní, aby ste zamedzili zraneniu.

Škrabku používajte iba vtedy, ked' nemôžete nečistoty odstrániť pomocou vlhkej handričky alebo špeciálneho čistiaceho prostriedku určeného na čistenie sklokeramických plôch.

Uchopte škrabku v správnom uhle (45 ° až 60 °). Jemne zatlačte škrabkou na sklo a posúvaním ňou značnite odstraňovať nečistoty. Uistite sa, že plastová rukoväť

škrabky (len u niektorých modelov), neprichádza do styku s horúcou varnou zónu.

Netlačte škrabkou kolmo na sklo, dbajte aby nedošlo k poškrabaniu povrchu varnej dosky s rukovätou škrabky alebo inou častou než určeným ostrím.

Cukor a cukrové pokrmy môžu trvalo poškodit' sklokeramický povrch (Obrázok 5); preto ich musíte odstrániť zo sklokeramického povrchu čo najskôr, aj ked'sú ešte varné zóny horúce (Obrázok 4). Akékol'vek zmeny farby sklokeramického povrchu nemajú vplyv na prevádzku alebo stabilitu povrchu. Takéto sfarbenia sú väčšinou výsledkom spálených zvyškov jedla alebo použitia riadu vyrobeného z materiálov ako je hliník alebo med'; tieto škvrny sa obtiažne odstraňujú.

Varovanie: Všetky poškodenia popísané vyššie sa prevažne týkajú vzhľadu, napr. vzhľadu spotrebiča a nemajú priamy vplyv na funkčnosť. Na takéto poškodenia nie je možné uplatniť záručné konanie.

INŠTALÁCIA

Dôležité upozornenia

• Inštaláciu spotrebiča do kuchynskej pracovnej plochy a jeho pripojenie k zdroju napájania môže vykonať iba primerane kvalifi kovaný technik.
• Obklad alebo ostatné úpravy časti kuchynského nábytku, do ktorej bude zabudovaný panel by mala byť spracovaná s lepidlom s tepelnou odolnosťou (100 °C); inak by sa mohla odfarbit, alebo zdeformovať pracovná plocha.
• Varný panel je rozmerovo zabudovatel'ný do pracovnej plochy nad časť kuchynského nábytku s rozmermi 600 mm alebo viac.
• Po inštalácii, predné dva upevňovacie prvky by mali byť voľne prístupné zdola.
• Visiace, alebo na stenu montované kuchynské prvky by ste mali inštalovať vysoko, aby neovplyvňovali pracovný postup..
• Vzdialenost medzi varným panelom a kuchynským odsávačom by nemal byt menší ako je poznačené v pokynoch pre inštaláciu kuchynského odsávača. Minimálna vzdialenost je 650 mm.
• Vzdialenost medzi rohom spotrebiča a prilahlými vysokými dielmi kuchynského nábytku by nemala byt menšia ako 40 mm.
• Použitie drevených dekoračných platní alebo dosiek na pracovné plochy za varným panelom je povolená, ak minimálna vzdialenost zostane rovnaká ako je znázornené na inštalačnom obrázku.
• Minimálna vzdialenost medzi zabudovaným panelom a zadnou stenou je vyznačená na inštalačnom nákrese.

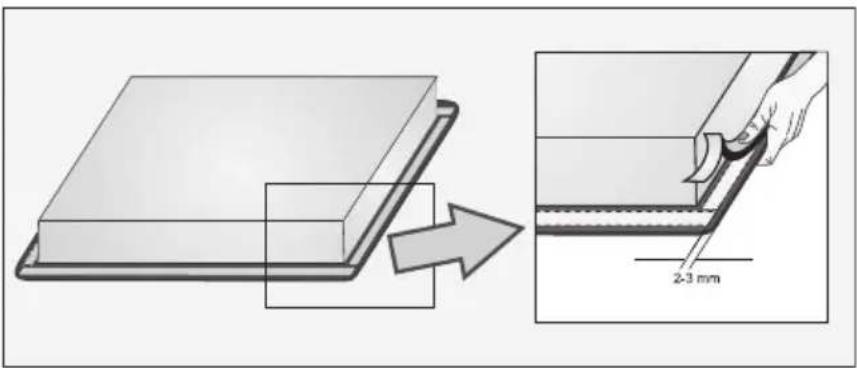

Inštalácia penového tesnenia

Pred založením spotrebiča do otvoru v kuchynskej pracovnej doske, musíte pripevnit penové tesnenie na dolnú časť sklokeramického (skleneného) varného panela (vid'obrázok vyššie). Neinštalujte spotrebič bez penového tesnenia!

Tesnenie by ste mali k spotrebiču pripevnit nasledovným spôsobom:

• Odstráňte ochrannú fóliu z tesnenia.
• Potom pripevnite tesnenie k dolnej časti skla, približne 2 – 3 milimetre od hrany (ako je znázornené na obrázku). Tesnenie musíte pripevnit okolo celej dĺžky sklenenej hrany a nemalo by presahovať za rohy.
• Pri inštalácii tesnenia dávajte pozor, aby sa sklo nedostalo do styku s ostrými a špicatými predmetmi.

POZNÁMKA!

Na niektorých spotrebičoch je už tesnenie nainštalované!

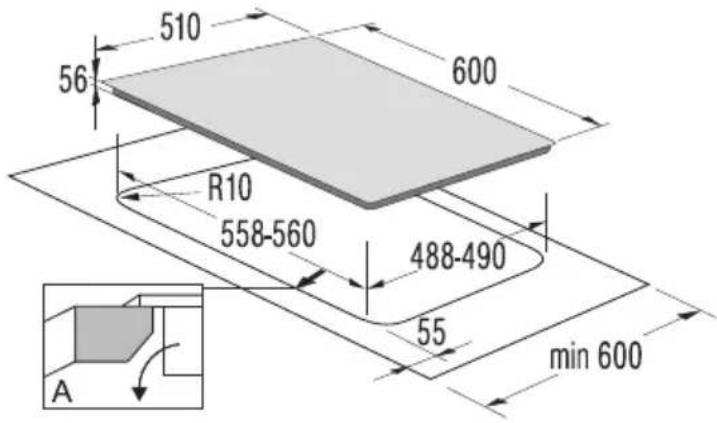

Rozmer výrezu na pracovnej ploche

- SIVK6

• Varné panely môžete inštalovať na pracovné plochy, ktoré sú 30 až 50 mm hrubé.
• Ak je stôl hrubší ako 40 mm, jeho vnútorný roh by ste mali orezať, alebo založiť (Obrázok A). Takto zabezpečíte dostatočnú cirkuláciu vzduchu.
• Ak hrúbka vašej pracovnej dosky presahuje 30 mm, potom by otvor pre varné dosky mal byt v strede nad rúrou, s dostatočnou vzdialenost od predného okraja pracovnej dosky a tak, aby sa indukčná varná doska nedotýka plášta rúry.
• Ak chcete inštalovať indukčnú varnú dosku do existujúceho otvoru, uistite sa, že je to možné vzhľadom na požadované rozmery pre inštaláciu (inštalacná híbka 56 mm).
• Pracovná doska musí bit umiestnená v úplne vodorovnej polohe.
  • Vyrezaný povrch primerane opatrite.

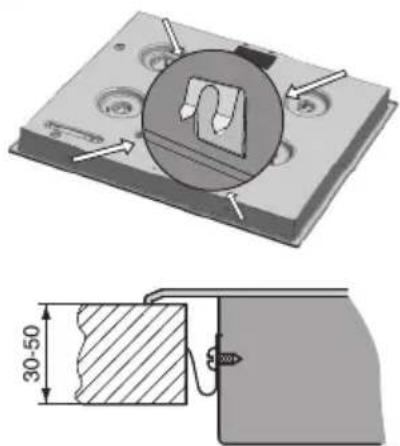

• Priložené pripevňovacie prvky 4 priloženými skrutkami 4 priskrutkujte na prednú a zadnú stenu varného panelu na už pripravený otvor a výrez.
• Varný panel pripojte na elektrickú siet (vid'návod na pripojenie panelu na elektrickú siet).
  • Varný panel vložte do vyrezaného otvoru.
• Varný panel zhora pevne pritlačte na pracovní dosku.
• Pre zaskrutkovanie upevňovacích spon nie je dovolené použit skrutky dlhšie ako 6,5 mm.

Postup zabudovania

- Na umožnenie normálnej prevádzky elektronických súčastí indukčného varného panela musíte zabezpečit dostatočnú cirkuláciu vzduchu.

- Musití urobit otvor vo výške najmenej 14 mm na zadnej stene skrinky po celej jej širke. Okrem toho musíte dodržat minimálne 6 cm vzdialenost na prednej strane po celej širke skrinky.

- Varný panel je vybavený ventilátorom umiestneným v jeho dolnej časti. V prípade, že je pod kuchynskou skrinkou zásuvka, nesmiete tu odkladať žiadne male predmety, alebo papier, pretože by ich mohol ventilator nasať, čo môže poškodiť ventilator, alebo celý chladiaci system. Hliníkovú fóliu a horľavé látky alebo kvapaliny (napr. spreje) by ste tiež nemali odkladať do takýchto zásuviek, alebo do blízkosti varného panela. Nebezpečenstvo výbuchu! Medzi obsahom zásuvky a vstupnými otvormy ventilátora by mala byť vzdialenost 20 mm.

- Inštalácia rúry pod indukčný varný panel je možná s typmi rúry EVP4., EVP2., ktoré sú vybavené ochladzovacím ventilátorom. Pred inštaláciou rúry musíte odstránit zadnú stenu kuchynskej skrinky. Okrem toho by mala byť minimálne 6 mm vzdialenost na prednej strane po celej šírke skrinky.

Prípojná schéma

380-415V 2N \~ / 50/60 Hz

220-240V \~ / 50/60 Hz

Spotrebič je navrhnutý pre dvojfázové pripojenie; môžete ho tiež pripojiť na jednu fázu.

• Dvojfázové pripojenie

Nainštalujte prepojovacie konektory na terminály 4 a 5.

• Jednofázové pripojenie

Nainštalujte prepojovacie konektory na terminály 4, a 5 terminály 1 a 2.

Poznámka: Prípojka 3 je volná.

Na pripojenie môžete použit:

• gumový prípojný kábel, typ H05 RR-F 4 x 1,5 so žlto-zeleným ochranným vodičom,
• PVC prípojný kábel, typ H05 VV-F 4 x 1,5 so žlto-zeleným ochranným vodičom alebo iný, rovnako kvalitný alebo ešte kvalitnejší kábel.

PRIPOJENIE NA SIEŤ ELEKTRICKÉHO NAPÄTIA

• Zapojenie môže urobit iba oprávnený odborník. Ochrana elektrického vedenia musí zodpovedat platným predpisom.
• Pripojovacie svorky sa nachádzajú pod vekom zásuvky.
• Pred zapojením skontrolujte, či sa zhoduje napätie uvedené na štítku s napätím v elektrickej sieti.
• Štítok sklokeramickej vstavanej dosky je pripevnený na spodnej strane spotrebiča.
• Spotrebič je vyrobený na pripojenie na striedavý prúd 230 V\~.
• Pri zapojení na elektrickú sieť sa počíta so spínacím zariadením, ktoré spotrebič oddeluje na všetkých póloch od siete a pri ktorom je pri otvorenom nastavení vzdialenost medzi kontaktmi najmenej 3 mm. Vhodné sú, poistky, FI spínače.
• Výber zapojenia musí zohladňovať prúdovú možnost inštalácie a poistiek.
• Spotrebiče tohto typu môžu byť z jednej strany zabudované aj k vyššiemu kusu nábytku, ale z druhej strany musí byť kus nábytku len vo výške spotrebiča.
• Miesta, ktorými prechádza prúd, musia byť zaizolované pred možnosťou dotyku.

POZOR!

Pred každým zásahom musíte prerušit' prívod elektrickej energie do spotrebiča. Pripojenie musíte vykonať vzhľadom na sietové napätie a v súlade so znázornenou schémou. Ochranný vodič (PE) pripojte na sponu, označenú znakom na uzemňovanie ^1 .

Prípojný kábel musíte viest odlahčovacím zariadením,
ktorý kábel chráni pred vytiahnutím. Po pripojení zapnite
všetky varné zóny na približne 3 minúty, aby ste preskúšali
ich činnosť.

Pomocou plochého skrutkovača otvorte prepojovacie svorky.

Ked' pripájate spotrebič, použite dodávané pripájacie konektory.

Jednofázové pripojenie s obmedzovačom celkového výkonu (iba pri modeloch so štyrmi varnými zónami)

• Ak vaše domácie istenie neumožňuje 32-ampérový prúd, funkciu celkového obmedzovača výkonu môžete aktivovat na varnom paneli tak, že prúd nikdy neprekročí 16 A.
• Ak aktivujete celkový obmedzovač výkonu, potom výkon každej varnej zóny môže byť prekročený iba kým nedosiahne hranicu celkového výkonu. Ked'hranicu dosiahne, varný panel bude pípať a displej nastavenie bude blikat.
• Nastavenie môžete aktivovat v priebehu dvoch minút po pripojení varného panela do elektrickej siete (spotrebič musí byť vypnutý a odblokovaný).
• Súčasne stlačte všetky tlačidlá (senzory) na volbu varných zón a držte ich 3 sekundy, kým nebudete počuť krátke pípnutie. Na displeji sa objaví »Hi«. To platí pre vysoký výkon »High«.
• Stlačte senzor »-« alebo »+« na zmenu nastavenia na »Lo«. Toto platí pre nízky výkon »Low«.
• Na potvrdenie nastavenia sa znovu dotknite všetkych tlačidiel (senzorov) na volbu varných zón a držte ich 3 sekundy. Budete počuť krátky zvukový signál a displej zhasne.
• Nízke nastavenie výkonu je teraz uložené. Ak si želáte zmenit toto nastavenie znovu, spotrebič musíte odpojit od elektrickej siete na niekol'ko sekúnd.

Poznámka: Postup nastavenia môžete prerušit stlačením tlačidla on/off (A); alebo sa proces automaticky zruší po jednej minúte. Predchádzajúce nastavenie zostane aktívne.

Príklad: Ak sú dve varné zóny nastavené na úroveň »P«, d'alšie dve varné zóny nemôžete použiť. Ak si želáte použiť všetky štyri varné zóny súčasne, jednotlivé varné zóny môžete nastaviť maximálne na úroveň 7.

TECHNICKÉ ÚDAJE

Typový štítok
