NÁVOD NA OBSLUHU TOM 10 N Mora

Zariadenie môžu používat' deti od 8 rokov, starší a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, bez patričných skúseností a vedomostí, ak sú pod dozorom zodpovednej osoby a používajú spotrebič podľa pokynov zodpovednej osoby bezpečným spôsobom a chápu potenciálne nebezpečenstvo.

Deti by sa nemali hrat' so spotrebičom.

Čistenie a údržbu zariadenia, nemôžu vykonávat' deti bez dozoru zodpovednej osoby.

Inštalácia zariadenia musí byt' vykonaná v súlade s platnými predpismi a pokynmi výrobcu. Inštalovať zariadenie musí len odborne spôsobilý inštalatér.

Při uzavretom tlakovo systéme je potrebné nainštalovať medzi prívodné potrubie teplej vody a ohrievač poistný ventil, s menovitým tlakom 0,6 MPa (6 bar) 0,9 MPa (9 barov) alebo 1,0 MPa (10 bar) (viz typový štítok), ktorý zabraňuje zvýšeniu tlaku v kotle, o viac ako 0,1 MPa (1 bar), než je nominálny.

Voda môže kvapkat' z vypúšťacieho otvoru poistného ventilu, vypúšťací ventil musí byt' teda otvorený na atmosférický tlak.

⚠ Uvol'nenie poistného ventilu musí byt' inštalované v smere nadol a v miestnosti, kde bude chránený pred mrazom.

Pre správnu funkciu poistného ventilu musí byt' pravidelne vykonávaná kontrola, aby sa odstránil vodný kameň a overte, či poistný ventil nie je blokovaný.

Medzi ohrievač vody a poistný ventil sa nesmie inštalovat' uzatvárací ventil, pretože vzniknutý tlak môže deaktivovat' ochranu ohrievača!

Ohrievač je chránený napríklad v prípade zlyhania termostatu dodatočnou tepelnou poistkou. V prípade poruchy termostatu môže v súlade s bezpečnostnými normami voda v ohrievači dosiahnuť teplotu až 130 ° C. Pri vykonávaní vodovodných inštalácií je treba vziat’ v úvahu, že je možné tepelné pret’aženie.

Naše výrobky sú vybavené súčast'kami, ktore sú k životnému prostrediu a zdraviu nezávadné a sú navrhnuté tak, aby mohli byt' v ich poslednej fáze života najl'ahšie rozložene a recyklovane.

Recyklácia materiálov znížuje množstvo odpadu a znížuje potrebu na výrobu základných materiálov (napr. kovov), ktorá vyžaduje veľa energie a uvolňujú škodlivé látky. Recykláciou tak znížime spotrebu prírodných zdrojov, pretože môžeme diely z plastu a kovu vrátit’ do rôznych výrobných procesov.

Pre viacej informácii o systemu likvidacie odpadu sa obrat'e na lokalný center pre likvidaciu odpadu alebo predajcu, u ktorého bol výrobok zakúpený.

Vážený zákazník, d'akujeme Vám za kúpenie nášho výrobku.

PRED INŠTALÁCIOU A PRVNÍM POUŽITÍM OHRIEVAČA VODY SI, PROSÍM, POZORNE PŘEČÍTAJTE NÁVOD.

Ohrievač je vyrobený v súlade s platnými normami a úradne testovaný, preň bolo vydané osvedčenie o bezpečnosti a osvedčenie o elektromagnetickej kompatibilite. Jeho základné technické charakteristiky sú uvedené na typovom štítku pripojenom ku dnu ohrievača v blízkosti pripojovacieho potrubia. Ohrievač musí byť pripojený k vodovodnej a elektrickej sieti iba vyškolením odborníkom. Intervencie do jeho vnútra kvôli oprave, pre odstránenie vodného kameňa, kontrolu alebo výmenu protikoróznych ochranných anód vykoná len autorizovaná servisná služba.

INŠTALÁCIA

Ohrievač postavte v mieste, kde nie je zmrazenie, ale blízko výdajného miesta. Pripevnite ho na stenu pomocou skrutok menovitého priemeru najmenej 5 mm.

V závislosti na vašej potreby si môžete vybrat' typ nad umyvadlom (TOM5N, TOM10N; TOM15N) a typ pod umyvadlom (TOM5P, TOM10P, TOM15P).

Pripojenie a montážne rozmery ohrievača [mm]

Typ nad umyvadlom

Typ pod umyvadlom

	A	B	C	D	E
TOM5N	396	270		256	260
TOM5P	396		144	256	260
TOM10N	500	398		350	265
TOM10P	500		122	350	265
TOM15N	500	398		350	310
TOM15P	500		122	350	310

PRIPOJENIE K VODOVODNEJ SIETI

Vstupné a výstupné rúrky ohrievača sú farebne odlíšené. Prívod studenej vody je modrý, odvod horúcej vody je červený.

Ohrievač môže byť pripojený k vodovodnej sieti dvomi spôsobmi. Uzatvorený, tlakový systém pripojenia umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém dovoluje odber vody iba z jedného odberného miesta. V závislosti na vybranom systéme pripojenia je nutné nainštalovať príslušné miešacie batérie.

U uzatvoreného, tlakového systému pripojenia je na odberných miestach potreba použit' tlakové miešacie batérie. Z dôvodu bezpečnosti prevádzky je nutné na prívodnom potrubí nainštalovať poistný ventil alebo poistné skupinové zariadenie, ktoré zabraňuje zvýšeniu tlaku v ohrievači o viac než 0,1 MPa (1 bar) nad menovitým. Výstupní otvor na poistnom ventile musí mať výstup na atmosférický tlak. Pri ohreve vody v ohrievači sa tlak vody v kotly zvyšuje až k hranici, ktorá je nastavená na poistnom ventile. Vzhľadom k tomu, že je zabránené vracaniu sa vody spät' do vodovodnej siete, môže dôjst' k odkvapkávaniu vody z odtokového otvoru poistného ventilu. Kvapkajúcu vodu môžete odviest' do kanalizácie cez zachytávajúci nástavec, ktorý namontujete pod poistným ventilom. Výpustné potrubie, umiestnené pod výstupom poistného ventilu, musí byt' umiestnené smerom priamo dole a v prostredí, kde nemrzne.

Aby ste sa vyhli kvapkaniu vody z poistného ventilu, nainštalujte na prívodné potrubie ohrievača expanznú nádobu na sanitárnu vodu o objeme najmenej 5 % objemu ohrievača.

Ku správnemu fungovaniu poistného ventilu je potreba pravidelne vykonávať kontroly za účelom odstránenia vodného kameňa, skontroluje sa tiež, či poistný ventil nie je blokovaný. Pri kontrole musíte pohybom páčky alebo odšrubovaním matice ventilu (v závislosti na type ventilu) otvorit' výstup poistného ventilu. Pritom musí skrz výstupný otvor ventilu vytiect' voda, čo je znak, že je ventil bez chyby.

U otvoreného, netlakového systému je potreba pri vstupe vody do ohrievača umiestit' nevratný ventil, zabraňujúci vytekaniu vody z kotla, pokial' v sieti sa vyčerpá voda. U toho to systému pripojenia je dovolené použitie len prietokovej miešacej batérie. V ohrievači sa kvôli ohrievaniu objem vody zväčšuje, to zapríčiňuje kvapkanie vody z potrubia miešacej batérie. Silným ut'ahovaním rukoväti na miešacej batérii nemožno zabrániť kvapkaniu vody, môžete však batériu poškodit'.

Uzatvorený systém (tlak)

4 - Redukčný ventil na tlak

5 - Uzatvárací ventil

6 - Skúšobný nástavec

Medzi ohrievač vody a poistný ventil sa nesmie inštalovať uzatvárací ventil, pretože by sme tým zamedzili funkcii tlakového zabezpečenia ohrievača!

Ohrievač môže byť pripojený k domácej vodnej sieti bez redukčného ventilu, ak je tlak v sieti nižší ako menovitý tlak. V prípade, že tlak v sieti presahuje menovitý tlak, je nutné inštalovať redukčný ventil.

Pred elektrickým pripojením ohrievača je nutné ohrievač najprv naplnit' vodou! Pri prvom plnení otvorte páku od teplej vody na miešacej batérii. Ohrievač je naplnený, keď voda pritečie cez výpust miešacej batérie.

PRIPOJENIE K ELEKTRICKEJ SIETI

Pripojenie ohrievača k elektrickej sieti sa vykonáva prostredníctvom elektrického kábla s vidlicou. Ak je pripojenie k sieti pomocou nového, dlhšího kábela, kábel je namontovaný v káblovej priechodky a vodič je priskrutkovaný do pripojnej pracky. V tomto prípade je ohrievač nutne odpojit' od siete. Medzi ohrievač a trvalú inštaláciu je namontovaný spínač, ktorý preruší oba póly moci. Pripojenie ohrievača k elektrickej sieti musi byt' vykonávané v súlade s normami pre elektrické inštalácie.

LEGENDA:

1 - Termostat
2 - Dvojpólová poistka
3 - Ohrievač
4 - Kontrolné svetlo
5 - Pripojovacia svorka

VAROVANIE: Pred každým zásahom do vnútra ohrievača je nutné aby ohrievač bol odpojený od elektrickej siete! Zásahy môže vykonávat' iba kvalifikovaný odborník!

POUŽITIE A ÚDRŽBA

Po pripojení k prívodu vody a elektrickej rozvodnej siete, ohrievač je pripravený na použitie. Otáčaním termostatu, ktorý je na prednej strane ochranného krytu, vyberete požadovanú teplotu vody medzi min. "♂" - ochrana proti mrazeniu a 75 °C, poloha "III". Odporúčame nastavit' gombík do polohy "♦". Toto nastavenie je najúspornejší; v ñom je teplota vody okolo 35 °C (TOM10, TOM15) a okolo 41 °C (TOM5), odstránenie vodného kameňa a tepelných strát bude menší ako pre nastaveniu na vyššiu teplotu.

Z bezpečnostných dôvodov je možné l'ubovoľne nastaviť maximálnu teploty vody v ohrivaču nasledujúcim spôsobom:

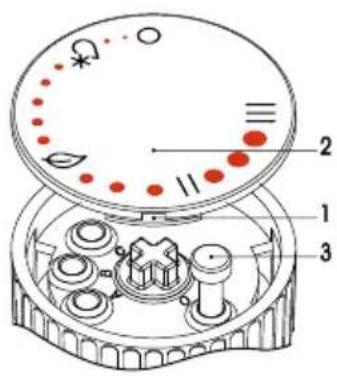

a) Vložte skrutkovač do dražky 1 a odstráňte kryt tlačidla 2,
b) Obmedzovač tlačidla 3 a potom l'ubovoľne nastavťe požadovanú teplotu:

C: 35^ C

B: 45^ C

A: 55^ C

O: 75^ C

c) Kryt tlačidla 2 vstavte na ram tlačidla.

Fungovanie elektrického ohrievača signalizuje svetlo, ktoré svieti, kým ohrievač nezahrieva až do zvolenej teploty alebo vyhradeného zastevenia. Ak ohrievač nepoužívate na dlhú dobu, chránte jeho obsah pred mrazom týmto spôsobom, že elektrina je vypnutá a gombík termostatu nastavte do polohy " ©". V tomto nastavení ohrievač udržiava teplotu vody na okolo 9 °C. Ak ohrievač zo siete vypnete, kvôli rizika mrazu vypustite vodu z nej. Voda z nádrže sa vyprázdňuje cez trubku na vstup / výstup do/z ohrievača.

Ohrievač čistite jemným tekutým čistiacim prostriedkom. Nepoužívajte rozpúšťadlá ani abrazívné prostriedky.

Pravidelné kontroly servisa vám zaistí bezproblémovú prevádzku a dlhú životnosť ohrievača. Záruka na koroziu ohrievača sa uplatňuje iba ak sa vykonávajú pravidelné kontroly ochranné anódy. Obdobie medzi pravidelnými kontrolami nesmie byť viac ako 36 mesiacov. Kontroly sa musia vykonávať autorizovaným technikem, ktorý kontrolu zaznamena na záruke vyrobka. Pri kontrole preskúma opotrebenie ochranné anti-korózni anódy a ak je to nutné vyčisti vodný kamen, ktorý sa v závislosti od kvality, množstva a teplote používanej vody prúdi do vnutorného priestoru ohrievača. Servisný služba vam po ukončeniu preskúma ohrievača vo vzt'ahu k situácii tiež odporúčia dátum pre d'alšiu kontrolu.

Prosíme, aby ste prípadné poruchy na ohrievači neopravovali sami, ale informovali o nich najbližšiu servisní službu.

TECHNICKÉ VLASTNOSTI PRÍSTROJA

Model		TOM5N	TOM5P	TOM10N	TOM10P	TOM15N	TOM15P
Určený profil zaťaženia		XXS	XXS	XXS	XXS	XXS	XXS
Trieda energetickej účinnosti 1)		A	A	A	A	A	A
Energetická účinnosť pri ohrievaní vody (ηwh) 1)	[%]	35,9	35,2	36,3	35,2	36,1	35,3
Ročná spotreba elektrickej energie 1)	[kWh]	514	525	508	524	510	523
Denná spotreba elektrickej energie 2)	[kWh]	2,410	2,480	2,377	2,461	2,391	2,465
Nastavenie teploty termostatu		∅
Hodnota "smart"		0	0	0	0	0	0
Objem	[l]	6,2	6,6	9,8	9,9	14,8	14,9
Menovitý tlak	[[MPa(bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Váha / naplnené vodou	[kg]	6,8 / 11,8		8 / 18		11 / 26
Antikorózna ochrana kotla		Emajlované/ Mg anóda
Pripojové napätie	[W]	2000
Napätie	[V~]	230
Trieda ochrany		I
Stupeň ochrany		IP24
Doba ohrievania od 10 °C do 65 °C	[min]	11		20		29
Rozmery krytu	[mm]	300x300x440		300x400x530		350x400x530

1) Ustanovenie komisie EU 812/2013; EN 50440

2) EN 50440

PONECHÁVÁME SI PRÁVO NA ZMENY, KTORÉ NEMAJÚ VPLIV NA FUNGOVANIE PŘÍSTROJA.

Návod k obsluhe je k dispozícii tiež na našich internetových stránkach http://www.mora.cz.

02/2016
