NÁVOD NA OBSLUHU EOM 200 PKSM Mora

⚠️ Zariadenie môžu používať deti od 8 rokov, starší a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, bez patričných skúseností a vedomostí, ak sú pod dozorom zodpovednej osoby a používajú spotrebič podľa pokynov zodpovednej osoby bezpečným spôsobom a chápu potenciálne nebezpečenstvo.

⚠️ Deti by sa nemali hrat’ so spotrebičom.

⚠️ Čistenie a údržbu zariadenia, nemôžu vykonávať deti bez dozoru zodpovednej osoby.

⚠️ Inštalácia zariadenia musí byt' vykonaná v súlade s platnými predpismi a pokynmi výrobcu. Inštalovať zariadenie musí len odborne spôsobilý inštalatér.

⚠ Pri uzavretom tlakovo systéme je potrebné nainštalovať medzi prívodné potrubie teplej vody a ohrievač poistný ventil, s menovitým tlakom 0,6 MPa (6 bar) 0,9 MPa (9 barov) alebo 1,0 MPa (10 bar) (viz typový štítok), ktorý zabraňuje zvýšeniu tlaku v kotle, o viac ako 0,1 MPa (1 bar), než je nominálny.

⚠ Voda môže kvapkat' z vypúšťacieho otvoru poistného ventilu, vypúšťací ventil musí byt' teda otvorený na atmosférický tlak.

⚠ Uvoľnenie poistného ventilu musí byt’ inštalované v smere nadol a v miestnosti, kde bude chránený pred mrazom.

Pre správnu funkciu poistného ventilu musí byt' pravidelne vykonávaná kontrola, aby sa odstránil vodný kameň a overte, či poistný ventil nie je blokovaný.

Medzi ohrievač vody a poistný ventil sa nesmie inštalovať uzatvárací ventil, pretože vzniknutý tlak môže deaktivovať ochranu ohrievača!

⚠ Ohrievač je chránený napríklad v prípade zlyhania termostatu dodatočnou tepelnou poistkou. V prípade poruchy termostatu môže v súlade s bezpečnostnými normami voda v ohrievači dosiahnuť teplotu až 130 °C. Pri vykonávaní vodovodných inštalácií je treba vziat’ v úvahu, že je možné tepelné preťaženie.

⚠️ Ak je ohrievač odpojený od siete, zvyšuje sa riziko zamrznutia, vypustite z neho vodu.
Voda z ohrievača sa vyprázdňuje cez prívodné potrubie kotla. Pre tento účel je vhodné medzi poistný ventil a prívodné potrubie nainštalovat' špeciálny T-člen s vypúšťacím ventilom.
⚠ Prosím potenciálne poškodenie ohrievača neodstraňujte sami, ale informujte o tom prosím najbližšie autorizované servisné stredisko.

Naše výrobky sú vybavené súčast'kami, ktore sú k životnému prostrediu a zdraviu nezávadné a sú navrhnuté tak, aby mohli byt' v ich poslednej fáze života najl'ahšie rozložene a recyklovane.

Recyklácia materiálov znižuje množstvo odpadu a znížuje potrebu na výrobu základných materiálov (napr. kovov), ktorá vyžaduje veľa energie a uvoľňujú škodlivé látky. Recykláciou tak znížime spotrebu prírodných zdrojov, pretože môžeme diely z plastu a kovu vrátit’ do rôznych výrobných procesov.

Pre viacej informácii o systemu likvidacie odpadu sa obraťe na lokalný center pre likvidaciu odpadu alebo predajcu, u ktorého bol výrobok zakúpený.

Vážený zákazník, d'akujeme Vám za kúpenie nášho výrobku.

PRED INŠTALÁCIOU A PRVNÍM POUŽITÍM OHRIEVAČA VODY SI, PROSÍM, POZORNE PŘEČÍTAJTE NÁVOD.

Ohrievač je vyrobený v súlade s platnými normami a úradne testovaný, preň bolo vydané osvedčenie o bezpečnosti a osvedčenie o elektromagnetickej kompatibilite. Jeho základné technické charakteristiky sú uvedené na typovom štítku pripojenom ku dnu ohrievača v blízkosti pripojovacieho potrubia. Ohrievač musí byť pripojený k vodovodnej a elektrickej sieti iba vyškolením odborníkom. Intervencie do jeho vnútra kvôli oprave, pre odstránenie vodného kameňa , kontrolu alebo výmenu protikoróznych ochranných anód vykoná len autorizovaná servisná služba.

INŠTALÁCIA

Nainštalujte ohrievač čo najbližšie k odbernému miestu. Ak ste nainštalovali ohrievač v miestnosti, kde sa nachádza vaňa alebo sprcha, vždy dodržujte požiadavky normy IEC 60364-7-701 (VDE 0100 Teil 701). Na stenu ho primontujte pomocou skrutiek na stenu s nominálnym priemerom aspoň 8 mm. Stenu, ktorá má nízku nosnosť je potrebné v mieste, kde sa chystáte inštalovat’ ohrievač, vhodne posilnit’. Ohrievač smiete primontovat’ na stenu iba v zpriamenej polohe.

Vzhľadom k možným následným servisným zásahom sa odporúča nainštalovať ohrievač v súlade s montážnymi rozmermi (viz. obr. 1).

350 100 100 F øE C D B A G1/2

	A	B	C	D	E	F	G
EOM200PKSM	1450	1100	362	800	500	507	510

Pripojenie a montážne rozmery ohrievača [mm]

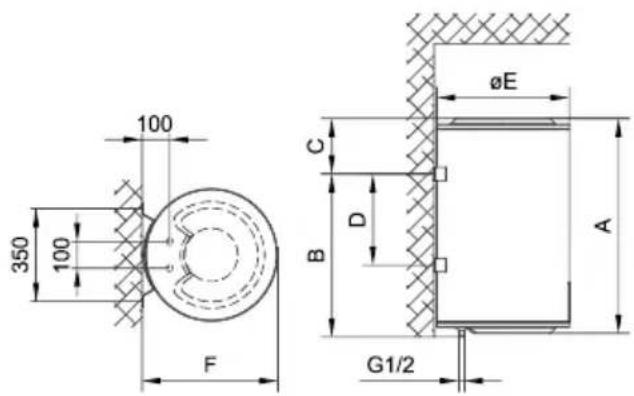

Obr.1: Zvislá montáž na stenu

PRIPOJENIE K VODOVODNEJ SIETI

Vstupné a výstupné rúrky ohrievača sú farebne odlíšené. Prívod studenej vody je modrý, odvod horúcej vody je červený.

Ohrievač môže byť pripojený k vodovodnej sieti dvomi spôsobmi. Uzatvorený, tlakový systém pripojenia umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém dovoľuje odber vody iba z jedného odberného miesta. V závislosti na vybranom systéme pripojenia je nutné nainštalovať príslušné miešacie batérie.

U uzatvoreného, tlakového systému pripojenia (obr. 2) je na odberných miestach potreba použit’ tlakové miešacie batérie. Z dôvodu bezpečnosti prevádzky je nutné na prívodnom potrubí nainštalovať poistný ventil alebo poistné skupinové zariadenie, ktoré zabraňuje zvýšeniu tlaku v ohrievači o viac než 0,1 MPa (1 bar) nad menovitým. Výstupní otvor na poistnom ventile musí mat’ výstup na atmosférický tlak. Pri ohreve vody v ohrievači sa tlak vody v kotly zvyšuje až k hranici, ktorá je nastavená na poistnom ventile. Vzhľadom k tomu, že je zabránené vracaniu sa vody spät’ do vodovodnej siete, môže dôjst’ k odkvapkávaniu vody z odtokového otvoru poistného ventilu. Kvapkajúcu vodu môžete odviest’ do kanalizácie cez zachytávajúci nástavec, ktorý namontujete pod poistným ventilom. Výpustné potrubie, umiestnené pod výstupom poistného ventilu, musí byt’ umiestnené smerom priamo dole a v prostredí, kde nemrzne.

Aby ste sa vyhli kvapkaniu vody z poistného ventilu, nainštalujte na prívodné potrubie ohrievača expanznú nádobu na sanitárnu vodu o objeme najmenej 5 % objemu ohrievača.

Ku správnemu fungovaniu poistného ventilu je potreba pravidelne vykonávať kontroly za účelom odstránenia vodného kameňa, skontroluje sa tiež, či poistný ventil nie je blokovaný. Pri kontrole musíte pohybom páčky alebo odšrubovaním matice ventilu (v závislosti na type ventilu) otvorit’ výstup poistného ventilu. Pritom musí skrz výstupný otvor ventilu vytiect’ voda, čo je znak, že je ventil bez chyby.

U otvoreného, netlakového systému (obr. 3) je potreba pri vstupe vody do ohrievača umiestiť nevratný ventil, zabraňujúci vytekaniu vody z kotla, pokiaľ v sieti sa vyčerpá

voda. U toho to systému pripojenia je dovolené použitie len prietokovej miešacej batérie. V ohrievači sa kvôli ohrievaniu objem vody zväčšuje, to zapríčiňuje kvapkanie vody z potrubia miešacej batérie. Silným uťahovaním rukoväti na miešacej batérii nemožno zabránit’ kvapkaniu vody, môžete však batériu poškodit’.


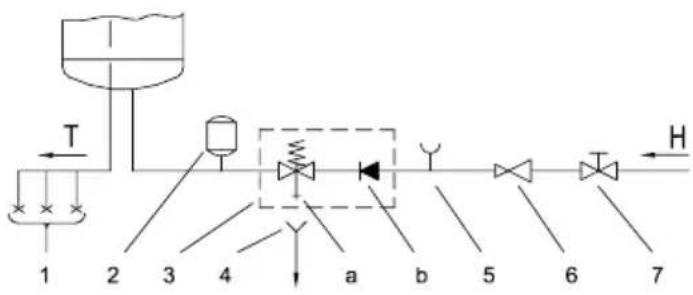

Obr. 2: uzatvorený systém (tlak)

1 - Tlakové miešacie batérie
2 - Expanzná nádoba
3 - Poistný ventil

a- skúšobný ventil

b - nevratný ventil

4 - Výlevka pripojená k odtoku
5 - Skúšobný nástavec

6 - Redukčný ventil na tlak
7 - Uzatvárací ventil
8 - Nevratný ventil
9 - Prietoková miešacia batéria

H - Studená voda

T - Horúca voda

Medzi ohrievač vody a poistný ventil sa nesmie inštalovať uzatvárací ventil, pretože by sme tým zamedzili funkcii tlakového zabezpečenia ohrievača!

Ohrievač môže byť pripojený k domácej vodnej sieti bez redukčného ventilu, ak je tlak v sieti nižší ako menovitý tlak. V prípade, že tlak v sieti presahuje menovitý tlak, je nutné inštalovať redukčný ventil.

Pred elektrickým pripojením ohrievača je nutné ohrievač najprv naplnit' vodou! Pri prvom plnení otvorte páku od teplej vody na miešacej batérii. Ohrievač je naplnený, keď voda pritečie cez výpust miešacej batérie.

PRIPOJENIE K ELEKTRICKEJ SIETI

Pred pripojením k elektrickej sieti je vyžadované k ohrievači nainštalovať napájací kábel s prierezom minimálne 1,5 mm² (H05VV-F 3G 1,5 mm²), także je potrebné odstránit ochranný kryt.

Príprava na oddelení všetkých pólov musí byť vstavaná v elektrickej inštalácii v súlade s národnými inštalačnými predpismi.

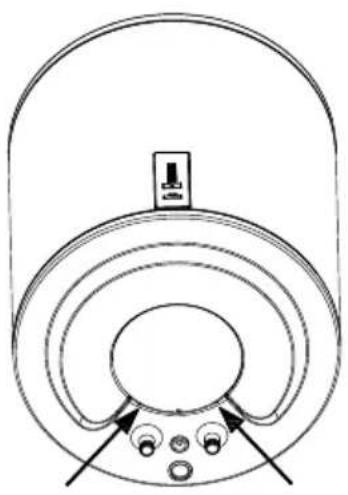

Obr. 4: Odstránenie ochranného krytu

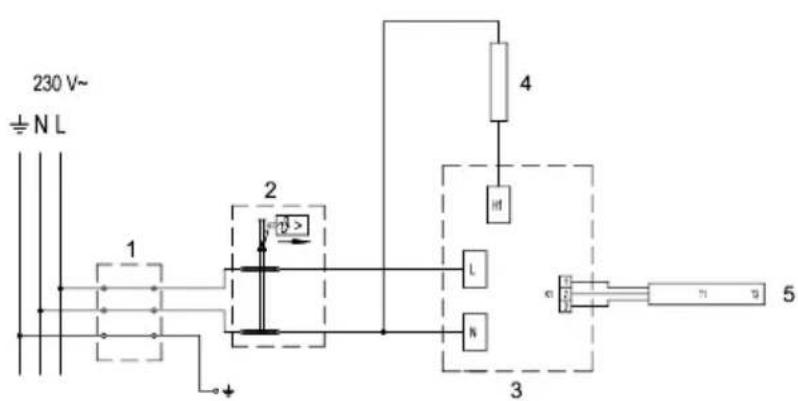

230 V~ ± N L 1 2 4 H L N 3 5

LEGENDA:

1 - Pripojovacia svorka
2 - Dvojpólová poistka
3 - Elektronický regulátor
4 - Ohrievač
5 - Tepelné čidlo

VAROVANIE: Pred každým zásahom do vnútra ohrievača je nutné aby ohrievač bol odpojený od elektrickej siete! Zásahy môže vykonávat' iba kvalifikovaný odborník!

UŽÍVANIE OHRIEVAČA

Po pripojení k prívodu vody a elektrickej rozvodnej sieti, ohrievač je pripravený na použitie. Po pripojení k napájaciemu napätiu, ohrievač prejde do pohotovostného režimu. V kludovom režime, vykurovacie teleso sa udržuje teplotu vody pri teplote 10 °C.

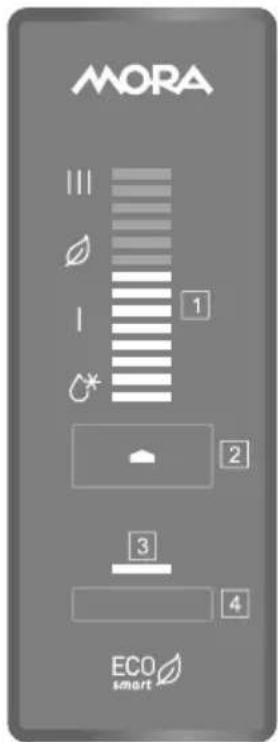

MORA III 1 2 3 4 ECO smart

LEGENDA:

1 - zobrazenie nastavenej / skutočnej teploty vody ohrievača, signalizácia chyby
2 - On / Off tlačidlo, nastavenie teploty
3 - indikácia prevádzky "SMART" funkcia
4 - zapnút' / vypnút' "SMART" funkcie

Ohrievač je vybavený elektronickým regulátorom "EcoSmart", ktorý umožňuje nastavenie teploty vody, príkaz teploty vody, diagnostiku porůch a prevádzku v inteligentno režime, ktorý znižuje spotrebu energie.

Zapnutie / vypnutie ohrievača

Prevádzka ohrievača - manuálne nastavenie

Ked' dosiahnete maximálnej hranice "III", sa s nasledujúcim stisnutím tlačidla 2 vrátite na začiatok "O*". Odporúčame nastavenie na pozíciu "◇". Toto nastavenie je najúspornejšie; teplota vody bude približne 57 °C, vylučovanie vodného kameňa a teplotne straty budú menšie než pri nastavení na vyššiu teplotu. Teplotu vody v ohrievači znázorňuje schéma 1

Pokiaľ máte v plánu ohrievač dlhší čas nepoužívať, zaistite jeho obsah pred zamrznutím tým spôsobom, že nastavíte teplotu na pozíciu "○". Pri tomto nastavení bude ohrievač udržovať teplotu približne na 10 °C.

Prevádzka ohrievača v "EcoSmart"

Tento režim je vhodný najmä, keď máte pomerne ustálené návyky, ktoré pokial’ ide o spotrebu teplej vody (napr. sprchovanie každý deň približne v rovnakom čase). Pre prevádzku v režime ohrievača "EcoSmart", musíte zapnúť nahrávanie. Počas nahrávania si elektronický regulátor pamätá vaše zvyky, ktoré následne použije pri ohrievaní vody po skončení nahrávania. Nahrávanie trvá 7 dní. Prevádzkový režim "EcoSmart" znižuje spotrebu energie.

• Stiskom tlačidla 4 začnete s nahrávaním vašich zvykov. V čase snímania bliká zelené kontrolné svetielko 3 Ked' nahrávanie po 7 dňoch skončí, zaznamenaný režim sa automaticky zapne. V čase fungovania ohrievača v režime "EcoSmart" svieti zelené kontrolné svetielko 3
• Opakovaným stisnutím tlačidla 4vypnete nahrávanie a fungovanie režimu "EcoSmart". Ohrievač sa vráti do základného režimu fungovania. Vodu ohrieva s ohľadom na nastavenú teplotu.
• Opakované zapnutie "EcoSmart" funkcie je možné stiskom tlačidla 4. V prípade, že režim prevádzky je už zaznamenaný (snímanie nebolo prerušené), len tak sa začne realizovat'. Svieti zelené kontrolné svetielko 3 Ak je záznam prerušený, začne sa nové 7 dňové snímanie. Blikajúce zelené kontrolné svetielko 3
• V prípade, že má elektronický regulátor uschovaný režim fungovania a zvyky spotreby teplej vody sa zmení, je potreba začat's novým nahrávaním. Znovu nahrávat' začnete s dlhším stisnutím tlačidla 4 Nahrávanie trvá d'alších 7 dní.

Pokiaľ sa voda v ohrievači behom 14 dní neohreje na teplotu 65 °C, zapne sa funkcia antilegionela, ktorá vodu v ohrievači ohreje na 70 °C a udržuje ju pri tejto teplote 120 minút.

Indikácia porúch

V prípade poruchy začnú na displeji blikat' kontrolné diódy.

Porucha	Popis poruchy	Signalizácia	Riešenie
E1	Závada tepelného čidla	Opakujúce sa 2x rýchle bliknutie kontrolnej diódy na displeji.	Kontaktujte servisnú službu (ohrievač nefunguje).
E5 Prehrievanie (teplota >90 °C)		Opakujúce sa 3x rýchle bliknutie kontrolnej diódy na displeji.	Porucha sa automaticky odstráni, keď sa teplota zníži pod nastavenú hodnotu. Pokiaľ sa porucha opakuje, kontaktujte servisnú službu.
E44 Suché zapnutie Opakujúce sa 4x rýchle bliknutie kontrolnej diódy na displeji.			Ohrievač naplňte vodou. porucha sa odstráni vypnutím ohrievača, resp. tri sekundovým stisnutím tlačidla.

Pri odpojení ohrievača z elektrickej siete je nutné z nej vypustit' vodu (hrozí jej zmrznutie). Voda z ohrievača sa vyprázdni cez prívodné potrubie ohrievača. Za tým účelom sa pri inštalácii odporúča umiestnit' medzi poistný ventil a prívodné potrubí nainštalovať špeciálny T-čeln s výpustným ventilom. Pred vypúšťaním je potreba ohrievač vypnút' z elektrické siete a otvorit' páčku teplej vody na pripojenú miešaciu batériu a vypustit' teplú vodu. Ked' sa voda v ohrievači ochladí, zavrie sa ventil od prívodu studenej vody a odmotá sa pohyblivé potrubie na odtoku teplej vody do ohrievača. Ohrievač môže byt' teraz vyprázdnéný pomocou vypúšťacieho ventilu na prívodnom potrubí. Po vyprázdnení vody prítokovým potrubím zostane v ohrievači menšie množstvo vody. Pri následnom plnení ohrievača vodou je doporučené otvorit' páčku teplej vody na miešacej batérii a nechat' vodu tiect' aspoň 2 minutý skrz výpustné potrubie miešacej batérie (prúd vody by mal byt' rovnomerný, strednej sily, hrúbky ceruzky).

ÚDRŽBA

Vonkajšok ohrievača čistíte mäkkou handričkou a neagresívnymi tekutými čistiacimi prostriedkami určenými k čisteniu hladkých smaltovaných povrchov. Nepoužívajte čistiace prostriedky obsahujúce alkohol a abrazívne čistiace prostriedky. Pravidelnými servisnými kontrolami zaistíte správne fungovanie a dlhú životnosť ohrievača. Záruka proti korózii kotla je platná iba v prípade, pokiaľ sú vykonávané pravidelné predpísané kontroly opotrebení ochrannej anódy. Doba medzi pravidelnými revíziami nesmie byť dlhšia než je uvedené v záručnom liste. Kontroly musia byť uskutočnené autorizovaným servisom, ktorý Vám kontrolu eviduje v záručnom liste výrobku. Pri revízii sa skontroluje opotrebovanie antikoróznej ochrannej anódy a podľa potreby sa odstráni vodní kameň, ktorý sa, v závislosti na kvalite, množstve a teplote spotrebovanej vody, usadí vo vnútri ohrievača. Zákaznícky servis Vám, po prehliadnutí ohrievača, tiež odporučí dátum nasledujúcej kontroly.

Prosíme, aby ste prípadné poruchy na ohrievači neopravovali sami, ale informovali o nich najbližšiu servisní službu.

TECHNICKÉ VLASTNOSTI PRÍSTROJA

Model EOM200PKSM
Určený profil zaťaženia XL
Trieda energetickej účinnosti 1) C
Energetická účinnost' pri ohrievaní vody (ŋwh) 1)	[%] 40
Ročná spotreba elektrickej energie 1) [kWh] 3975
Denná spotreba elektrickej energie 2) [kWh] 21,679
Nastavenie teploty termostatu		∅
Hodnota „smart“ 3)		1
Týždenná spotreba elektrickej energie s chytrým zachádzaním	[kWh]	84,971
Týždenní spotreba elektrickej energie bez chytrého zachádzania	[kWh]	101,751
Objem	[l]	184,5
Množstvo zmiešanej vody pri 40 °C V40 2)	[l]	282
Menovitý tlak	[MPa (bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Váha / naplnené vodou	[kg]	65/265
Antikorózna ochrana kotlaEmajlované/ Mg anóda		• / •
Ochrana proti prehrievaniu		•
Ochrana proti suchému zapnutiu		•
Prípojové napätie	[W]	2000
Napätie	[V~]	230
Trieda ochrany		I
Stupeň ochrany		IP24
Doba ohrievania od 10 °C do 65 °C	[h]	6 32
Rozmery krytu	[mm]	600x600x1615

1) Ustanovenie komisie EU 812/2013; EN 50440
2) EN 50440
3) Dodatky o energetickéj účinnosti a spotrebe energie platí iba pri zapnutom chytrom riadiacom zariadení.

PONECHÁVÁME SI PRÁVO NA ZMENY, KTORÉ NEMAJÚ VPLIV NA FUNGOVANIE PŘÍSTROJA.

Návod k obsluhe je k dispozícii tiež na našich internetových stránkach http://www.mora.cz.
