NÁVOD NA OBSLUHU EOM 50 PKT Mora

Zariadenie môžu používať deti od 8 rokov, starší a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnost'ami, bez patričných skúseností a vedomostí, ak sú pod dozorom zodpovednej osoby a používajú spotrebič podľa pokynov zodpovednej osoby bezpečným spôsobom a chápu potenciálne nebezpečenstvo.

Deti by sa nemali hrat' so spotrebičom.
Čistenie a údržbu zariadenia, nemôžu vykonávat' deti bez dozoru zodpovednej osoby.
Inštalácia zariadenia musí byt' vykonaná v súlade s platnými predpismi a pokynmi výrobcu. Inštalovať zariadenie musí len odborne spôsobilý inštalatér.
Při uzavretom tlakovo systéme je potrebné nainštalovat' medzi prívodné potrubie teplej vody a ohrievač poistný ventil, s menovitým tlakom 0,6 MPa (6 bar) 0,9 MPa (9 barov) alebo 1,0 MPa (10 bar) (viz typový štítok), ktorý zabraňuje zvýšeniu tlaku v kotle, o viac ako 0,1 MPa (1 bar), než je nominálny.
Voda môže kvapkat' z vypúšťacieho otvoru poistného ventilu, vypúšťací ventil musí byt' teda otvorený na atmosférický tlak.
⚠️ Uvol'nenie poistného ventilu musí byt' inštalované v smere nadol a v miestnosti, kde bude chránený pred mrazom.
Pre správnu funkciu poistného ventilu musí byt' pravidelne vykonávaná kontrola, aby sa odstránil vodný kameň a overte, či poistný ventil nie je blokovaný.
Medzi ohrievač vody a poistný ventil sa nesmie inštalovat' uzatvárací ventil, pretože vzniknutý tlak môže deaktivovat' ochranu ohrievača!
Pred elektrickým pripojením ohrievača je nutné ohrievač naplnit' vodou!
Ohrievač je chránený napríklad v prípade zlyhania termostatu dodatočnou tepelnou poistkou. V prípade poruchy termostatu môže v súlade s bezpečnostnými normami voda v ohrievači dosiahnut' teplotu až 130 °C. Pri vykonávaní vodovodných inštalácii je treba vziat' v úvahu, že je možné tepelné pret'aženie.
⚠️ Ak je ohrievač odpojený od siete, zvyšuje sa riziko zamrznutia, vypustite z neho vodu.
⚠️ Prosím potenciálne poškodenie ohrievača neodstraňujte sami, ale informujte o tom prosím najbližšie autorizované servisné stredisko.

Naše výrobky sú vybavené súčast'kami, ktore sú k životnému prostrediu a zdraviu nezávadné a sú navrhnuté tak, aby mohli byt' v ich poslednej fáze života najl'ahšie rozložene a recyklovane.

Recyklácia materiálov znižuje množstvo odpadu a znížuje potrebu na výrobu základných materiálov (napr. kovov), ktorá vyžaduje veľa energie a uvoľňujú škodlivé látky. Recykláciou tak znížime spotrebu prírodných zdrojov, pretože môžeme diely z plastu a kovu vrátit’ do rôznych výrobných procesov.

Pre viacej informácii o systemu likvidacie odpadu sa obrat'e na lokalný center pre likvidaciu odpadu alebo predajcu, u ktorého bol výrobok zakúpený.

Vážený zákazník, d'akujeme Vám za kúpenie nášho výrobku.

PRED INŠTALÁCIOU A PRVNÍM POUŽITÍM OHRIEVAČA VODY SI, PROSÍM, POZORNE PŘEČÍTAJTE NÁVOD.

Ohrievač je vyrobený v súlade s platnými normami a oficiálne testovaný, preň bol vydaný bezpečnostný certifikát a certifikát o elektromagnetickej kompatibilite. Jeho základné technické vlastnosti sú uvedené na typovom štítku nalepenom medzi prípojnými rúrami. Ohrievač smie do vodovodnej a elektrickej siete zapojiť len pre to vyškolený odborník. Zásahy do jeho vnútrajšku za účelom opravy, odstránenia vodného kameňa a revízie alebo výmeny antikoróznej ochrannej anódy smie vykonat’ len autorizovaná servisná služba.

ZABUDOVANIE

Ohrievač zabudujte čím bližšie odberným miestom. V prípade zabudovania ohrievača v priestore s vaňou alebo sprchou, je povinne treba dodržiavať požiadavky normy IEC 60364- 7-701 (VDE 0100, čast' 701). Na stenu ho pripevníte nástennými skrutkami s minimálnym nominálnym priemerom 8 mm. Stenu so slabou nosnostou musíte na mieste, kam ho pripevníte, vhodne spevnit'. Ohrievač smiete na stenu pripevnit' len v zvislej polohe. Kvôli ľahšej kontrole a výmene horčíkovej anódy Vám odporúčame, aby ste medzi vrhom ohrievača a stropom nechali dostatočný priestor (vid' rozmer G na náčrtku prípojných mier). V opačnom prípade bude treba pri servisnom zákroku ohrievač demontovať zo steny.

	A	B	C	D	E	F	G
EOM30PKT	468	275	173	-	454	461	80
EOM50PKT	570	365	185	-	454	461	130
EOM80PKT	775	565	190	-	454	461	180
EOM100PKT	935	715	200	-	454	461	260
EOM120PKT	1090	865	205	-	454	461	260
EOM150PKT	1305	1065	220	-	454	461	260
EOM200PKT	1514	1050	444	800	500	507	260

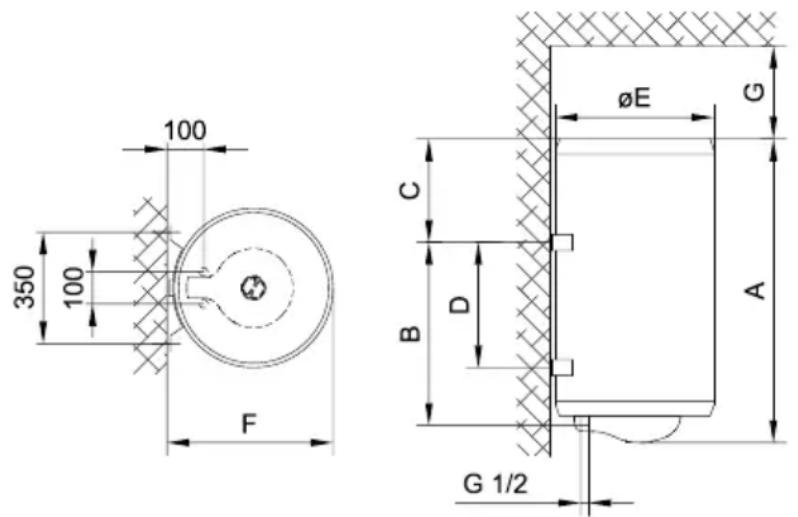

Prípojné a montážne rozmery ohrievača [mm]

100 350 100 F ØE G C D B A G 1/2

ZAPOJENIE NA VODOVODNÚ SIEŤ

Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené. Prívod studenej vody je vyznačený modrou farbou, odvod teplej vody červenou farbou. Ohrievač môžete na vodovodnú siet' pripojit' dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné miešacie batérie si musíte zabudovať vzhľadom na zvolený systém pripojenia.

Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme pripojenia musíte použit’ prietokovú miešaciu batériu. V ohrievači sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúrky miešacej batérie. Silným zaťahovaním páky na miešacej batérii kvapkaniu nemôžete zabrániť, ba dokonca môžete batériu poškodit’.

Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použit' tlakové miešacie batérie. Na prívodnú rúru musíte z dôvodu bezpečnosti činnosti zabudovat' bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa (1 bar) nad nominálnym tlakom. Výpustný otvor na bezpečnostnom ventile musí povinne mat' výstup na atmosférický tlak.

Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v bezpečnostnom ventile. Kedže je vracanie vody naspät' do vodovodnej siete znemožnené, môže voda kvapkat' z vypúšťacieho otvoru bezpečnostného ventilu.

Kvapkajúcu vodu môžete odviest' do odtoku cez lovný nástavec, ktorý umiestnite pod bezpečnostný ventil.

V prípade, že z vyvedena inštalácia nezajistuje možnosť kvapkajúcu vodu odviest' zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabránit' zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.

Za účelom správného fungovania bezpečnostného ventilu a proverenia, či ochranný ventil nie ni blokovan, musíte samy periodicky vykonávať kontroly. Pri preverovaní musíte posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvorit’ výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytiečť voda, čo je znakom, že ventil je bezchybný.


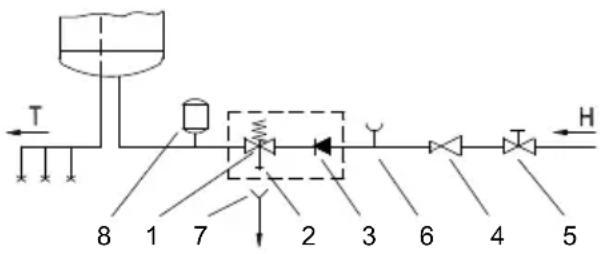

1 - Bezpečnostný ventil
2 - Kontrolný ventil
3 - Nevratný ventil
4 - Redukčný ventil
5 - Uzatvárací ventil

6 - Kontrolný nástavec
7 - Lievik s prípojkou na odtok
8 - Expanzná nádoba
H - Studená voda
T - Teplá voda

Ohrievač môže byť pripojený na domácu vodovodnú siet' bez redukčného ventilu, ak je tlak v sieti nižší ako menovitý tlak. Ak tlak v sieti vyšší ako menovitý tlak, musíte nutné nainštalovať redukčný ventil.

Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustit' vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na miešacej batérii.

Ohrievač je napustený, keď voda pritečie výtokovou rúrkou miešacej batérie.

ZAPOJENIE DO ELEKTRICKEJ SIETE

Pred zapojením do elektrickej siete je potrebné do ohrievača zabudovať prípojnú šnúru minimálneho prierezu aspoň 1,5 mm ^2 (H05VV-F 3G 1,5 mm ^2 ). Za týmto účelom musíte z ohrievača odstránit’ ochranný kryt.

Pripojenie ohrievača do elektrickej siete musí byt' vykonávané v súlade s platnými elektrotechnickými normami pre elektrické vedenie. Medzi ohrievačom a pevnou inštaláciou by mali byt'

inštalované prípravy pre separáciu pólov elektrickej siete v súlade s vnútroštátnymi predpismi inštalácie.

Legenda:

1 - Pripojovacia svorka
2 - Termostat a dvojpólová teplotná poistka
3 - Vyhrievacie teleso
4 - Kontrolné svetlo

UPOZORNENIE: Pred každým zásahom do vnútrajšku musíte ohrievač bezpodmienečne vypnút' z elektrickej siete!

POUŽÍVANIE A ÚDRŽBA

Po pripojení na vodovodnú a elektrickú siet' je ohrievač vody pripravený na používanie. Otáčaním gombíka na termostate zvolíte želanú teplotu vody medzi 25 °C a 70 °C. Odporúčame nastavenie gombíka do polohy "◇". Také nastavenie je najúspornejšie; tým sa dosiahne teplota vody približne 55 °C, usadenina vodného kameňa a strata teploty budú menšie ako pri nastaveniach na vyššiu teplotu.

Funkciu elektrického vyhrievacieho telesa signalizuje kontrolné svetlo. Ohrievač má na obvode bimetalový teplomer, ktorý sa vychýli doprava v smere hodinových ručičiek, ked' sa v ohrievači nachádza teplá voda. Teplomer ukazuje teplotu na

mieste vybudovania, zatial' čo otáčaním gombíka na termostate sa nastaví teplotu vody v spodnej časti ohrievača. Z tohto dôvodu sa tieto dve teploty môžu líšit'.

Ak ohrievač nebudete používať dlhšiu dobu, poistite jeho obsah pred zamrznutím takým spôsobom, že elektrický prúd nevypnete, gombík termostatu nastavíte do polohy " ©*. Pri takom nastavení bude ohrievač udržiavať teplotu vody na približne 10 °C. Ak však ohrievač vypnete z elektrickej siete, musíte z neho vypustit' aj vodu, ak hrozí nebezpečenstvo mrazov. Voda z ohrievača sa vypúšťa cez prítokovú hadicu ohrievača. Za týmto účelom odporúčame pri zabudovaní medzi bezpečnostný ventil a prítokovú hadicu ohrievača umiestnit' osobitný fiting (T-kus) alebo vypúšťací ventil. Ohrievač môžete vyprázdnit' aj priamo cez bezpečnostný ventil, a to posunom páčky respektíve otočnej hlavice ventila do rovnakej polohy ako pri preverovaní fungovania.

Pred vyprázdnením je potrebné ohrievač odpojit' z elektrickej siete a potom otvorit' páčku na teplú vodu na pripojenej miešacej batérii. Po vypustení vody cez výpustnú hadicu v ohrievači zostane menšie množstvo vody, ktorá vytečie, keď odstránite výhrevnú prírubu cez otvor výhrevnej príruby.

Vonkajšok ohrievača čistite jemným roztokom pracieho prášku. Nepoužívajte riedidlá a agresívne čistiace prostriedky.

Pravidelnými servisnými prehliadkami si zabezpečíte bezchybnú činnosť a dlhú životnú dobu ohrievača. Prvá prehliadka by mala byť autorizovanou servisnou službou vykonaná približne dva roky po zapojení. Pri prehliadke sa zistí stupeň opotrebovania protikoróznej ochrannej anódy a podľa potreby sa očisti vodný kameň, ktorý sa vzhľadom na kvalitu, množstvo a teplotu použitej vody naberie vo vnútrajšku ohrievača. Servisná služba Vám po prehliadke ohrievača vzhľadom na zistený stav odporučí aj dátum d’alšej kontroly.

Prosíme Vás, aby ste prípadné nedostatky na ohrievači neopravovali sami, ale o nich informovali najbližšiu autorizovanú servisnú službu.

TECHNICKÉ PARAMETRE SPOTREBIČA

Model		EOM30 PKT	EOM50 PKT	EOM80 PKT	EOM100 PKT	EOM120 PKT	EOM150 PKT	EOM200 PKT
Určený profil zaťaženia		S	M	M	L	L	XL	XL
Trieda energetickej účinnosti 1)		C	D	D	D	D	D	D
Energetická účinnosť pri ohrievaní	[%]	32,9	33,6	33,3	35,5	34,5	36,1	35,2
Ročná spotreba elektrickej energie 1)	[kWh]	560	1522	1530	2884	2967	4643	4756
Denná spotreba elektrickej energie 2)	[kWh]	2,69	7,26	7,38	13,57	14,07	21,76	22,43
Nastavenie teploty termostatu		∅
Hodnota „smart“		0	0	0	0	0	0	0
Objem	[l]	30,4	47,5	76,1	96,1	116,4	146,1	195,4
Množstvo zmiešanej vody pri 40 °C	[l]	-	66,5	96,5	131,4	167,5	211,8	274,2
Menovitý tlak	[MPa (bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Hmotnost' / naplnený vodou	[kg]	15,5/45,5	21/71	27/107	31/131	35/155	41/191	65/265
Protikorózna ochrana kotla		Emajlované/ Mg anóda
Prípojný výkon	[W]	2000
Napätie	[V~]	230
Trieda ochrany		I
Stupeň ochrany		IP23
Doba ohrievania od 10 °C do 65 °C	[h]	0:59	1:38	2:37	3:16	3:55	4:54	6:32

1) Ustanovenie komisie EU 812/2013; EN 50440

2) EN 50440

PONECHÁVÁME SI PRÁVO NA ZMENY, KTORÉ NEMAJÚ VPLIV NA FUNGOVANIE PŘÍSTROJA.

Návod k obsluhe je k dispozícii tiež na našich internetových stránkach

http://www.mora.cz.

02/2016

560409
