NÁVOD NA OBSLUHU KEOM 150 PKT P Mora

⚠️ Zariadenie môžu používať deti od 8 rokov, starší a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, bez patričných skúseností a vedomostí, ak sú pod dozorom zodpovednej osoby a používajú spotrebič podľa pokynov zodpovednej osoby bezpečným spôsobom a chápu potenciálne nebezpečenstvo.

⚠️ Deti by sa nemali hrat’ so spotrebičom.

⚠️ Čistenie a údržbu zariadenia, nemôžu vykonávať deti bez dozoru zodpovednej osoby.

⚠ Inštalácia zariadenia musí byť vykonaná v súlade s platnými predpismi a pokynmi výrobcu. Inštalovať zariadenie musí len odborne spôsobilý inštalatér.

⚠ Pri uzavretom tlakovo systéme je potrebné nainštalovať medzi prívodné potrubie teplej vody a ohrievač poistný ventil, s menovitým tlakom 0,6 MPa (6 bar) 0,9 MPa (9 barov) alebo 1,0 MPa (10 bar) (viz typový štítok), ktorý zabraňuje zvýšeniu tlaku v kotle, o viac ako 0,1 MPa (1 bar), než je nominálny.

⚠ Voda môže kvapkat' z vypúšťacieho otvoru poistného ventilu, vypúšťací ventil musí byt' teda otvorený na atmosférický tlak.

⚠ Uvoľnenie poistného ventilu musí byt’ inštalované v smere nadol a v miestnosti, kde bude chránený pred mrazom.

Pre správnu funkciu poistného ventilu musí byt' pravidelne vykonávaná kontrola, aby sa odstránil vodný kameň a overte, či poistný ventil nie je blokovaný.

⚠️ Medzi ohrievač vody a poistný ventil sa nesmie inštalovať uzatvárací ventil, pretože vzniknutý tlak môže deaktivovať ochranu ohrievača!

⚠️ Ohrievač je chránený napríklad v prípade zlyhania termostatu dodatočnou tepelnou poistkou. V prípade poruchy termostatu môže v súlade s bezpečnostnými normami voda v ohrievači dosiahnuť teplotu až 130 °C. Pri vykonávaní vodovodných inštalácií je treba vziat’ v úvahu, že je možné tepelné preťaženie.

Naše výrobky sú vybavené súčasťkami, ktore sú k životnému prostrediu a zdraviu nezávadné a sú navrhnuté tak, aby mohli byť v ich poslednej fáze života najľahšie rozložene a recyklovane.

Recyklácia materiálov znižuje množstvo odpadu a znížuje potrebu na výrobu základných materiálov (napr. kovov), ktorá vyžaduje veľa energie a

uvoľňujú škodlivé látky. Recykláciou tak znížime spotrebu prírodných zdrojov, pretože môžeme diely z plastu a kovu vrátit’ do rôznych výrobných procesov.

Pre viacej informácii o systemu likvidacie odpadu sa obraťe na lokalný center pre likvidaciu odpadu alebo predajcu, u ktorého bol výrobok zakúpený.

Ohrievač je vyrobený v súlade s platnými normami a oficiálne testovaný, preň bol vydaný bezpečnostný certifikát a certifikát o elektromagnetickej kompatibilite. Jeho základné technické vlastnosti sú uvedené na typovom štítku nalepenom medzi prípojnými rúrami. Ohrievač smie do vodovodnej a elektrickej siete zapojiť len pre to vyškolený odborník. Zásahy do jeho vnútrajšku za účelom opravy, odstránenia vodného kameňa a revízie alebo výmeny antikoróznej ochrannej anódy smie vykonať len autorizovaná servisná služba.

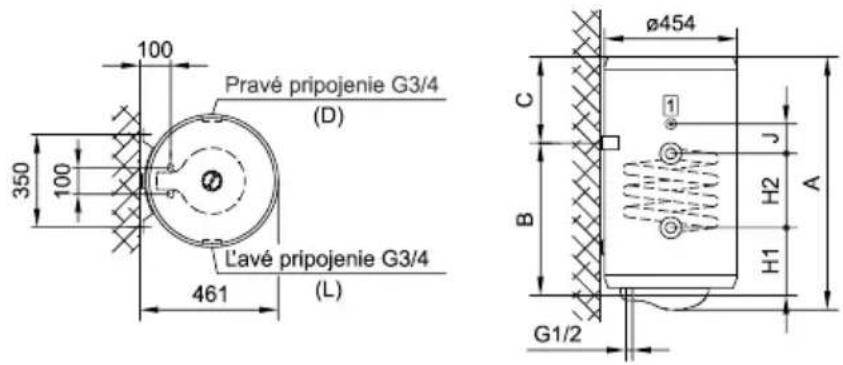

ZABUDOVANIE

Ohrievač zabudujte čím bližšie odberným miestom. V prípade zabudovania ohrievača v priestore s vaňou alebo sprchou, je povinne treba dodržiavať požiadavky normy IEC 60364- 7-701 (VDE 0100, čast' 701). Na stenu ho pripevníte nástennými skrutkami s minimálnym nominálnym priemerom 8 mm. Stenu so slabou nosnosťou musíte na mieste, kam ho pripevníte, vhodne spevnit'. Ohrievač smiete na stenu pripevnit' len v zvislej polohe.

	A	B	C	H1	H2	J
KEOM80	790	565	205	222	200	80
KEOM120	1090	865	205	222	340	80
KEOM150	1305	1065	220	222	340	80

Prípojné a montážne rozmery ohrievača [mm]

1 kanál pre čidlá (ø9 mm)

ZAPOJENIE NA VODOVODNÚ SIEŤ

Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené. Prívod studenej vody je vyznačený modrou farbou, odvod teplej vody červenou farbou. Ohrievač môžete na vodovodnú siet' pripojit' dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné miešacie batérie si musíte zabudovat' vzhľadom na zvolený systém pripojenia.

Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovat' spätný ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme pripojenia musíte použit' prietokovú miešaciu batériu. V ohrievači sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúrky miešacej batérie. Silným zaťahovaním páky na miešacej batérii kvapkaniu nemôžete zabrániť, ba dokonca môžete batériu poškodit'.

Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použit' tlakové miešacie batérie. Na prívodnú rúru musíte z dôvodu bezpečnosti činnosti zabudovat' bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa (1 bar) nad nominálnym tlakom. Výpustný otvor na bezpečnostnom ventile musí povinne mat' výstup na atmosférický tlak.

Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v bezpečnostnom ventile. Kedže je vracanie vody naspät do vodovodnej siete znemožnené, môže voda kvapkat z vypúšťacieho otvoru bezpečnostného ventilu. Kvapkajúcu vodu môžete odviest do odtoku cez lovný nástavec, ktorý umiestnite pod bezpečnostný ventil.

V prípade, že z vyvedena inštalácia nezajistuje možnosť kvapkajúcu vodu odviest' zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabrániť zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.

Za účelom správneho fungovania bezpečnostného ventilu a proverenia, či ochranný ventil nie ni blokovan, musíte samy periodicky vykonávať kontroly. Pri preverovaní musíte posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvorit'

výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytiečť voda, čo je znakom, že ventil je bezchybný.


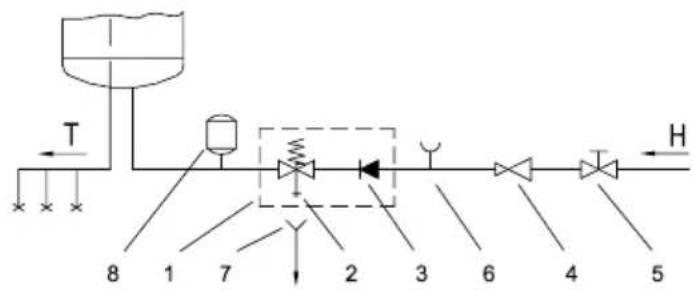

1 - Bezpečnostný ventil
2 - Kontrolný ventil
3 - Nevratný ventil
4 - Redukčný ventil
5 - Uzatvárací ventil
6 - Kontrolný nástavec
7 - Lievik s prípojkou na odtok
8 - Expanzná nádoba

H - Studená voda

T - Teplá voda

Ohrievač môže byť pripojený na domácu vodovodnú siet' bez redukčného ventilu, ak je tlak v sieti nižší ako menovitý tlak. Ak tlak v sieti vyšší ako menovitý tlak, musíte nutné nainštalovať redukčný ventil.

Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustit' vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na miešacej batérii. Ohrievač je napustený, keď voda pritečie výtokovou rúrkou miešacej batérie.

Kombinovaný ohrievač vody KEOM má dodatočne vstavaný ešte potrubný výmenník tepla pre ohrev sanitárnej vody s inými zdrojmi energie (napr . ústredné kúrenie, solárnych panelov alebo tepelných čerpadiel). Vykurovací systém s elektrickým ohrievačom a výmenníkom tepla môže pracovať súčasne alebo jednotlivo.

Kombinovaný ohrievač vody pripojte k vodovodnej sieti, okrem toho ho pripojte ešte k d'alšiemu zdroju energie. Vstup vykurovacieho média v tepelnom výmenníku je vyznačený červene, výstup modro.

UPOZORNENIE: Pri klesnutí teploty doplnkového zdroja vykurovania a pri možnej cirkulácii vody cez výmenník tepla, môže dôjst' k nekontrolovanému prenosu tepla z ohrievača vody. Pri pripojení k iným zdrojom vykurovania je potrebné stanovit' pre

riadny výkon teplotu regulácie d'alšieho zdroja. Tepelné čidlo regulácie neinštalujte cez svorku pre odľahčenie t’ahu pripojovacieho kábla.

Ohrievač KEOM môžete tiež naviazať na potrubie cirkulácie teplej vody. Cirkulačné potrubie teplej vody umožňuje, že je na všetkých odberných miestach v rovnakom čase horúca voda l'ahko k dispozícii. Spätné potrubie teplej vody nainštalujte na konektor na hornej strane ohrievača . Pred pripojením je potrebné odstránit' plastový kryt a odskrutkujte tesniace viečko na hornej strane ohrievača. Prvky spätného potrubia možno dodatočne zakúpiť v autorizovaných servisných strediskách našich výrobkov.

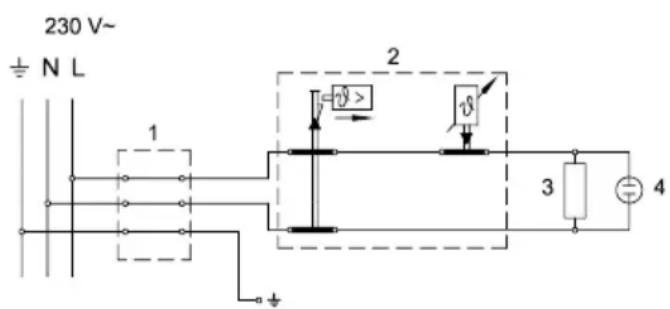

Pred zapojením do elektrickej siete je potrebné do ohrievača zabudovať prípojnú šnúru minimálneho prierezu aspoň 1,5 mm² (H05VV-F 3G 1,5 mm²). Za týmto účelom musíte z ohrievača odstránit ochranný kryt.

Pripojenie ohrievača do elektrickej siete musí byt' vykonávané v súlade s platnými elektrotechnickými normami pre elektrické vedenie. Medzi ohrievačom a pevnou inštaláciou by mali byt'

inštalované prípravy pre separáciu pólov elektrickej siete v súlade s vnútroštátnymi predpismi inštalácie.

230 V~ ± N L 1 2 v > v 3 4

UPOZORNENIE: Pred každým zásahom do vnútrajšku musíte ohrievač bezpodmienečne vypnút' z elektrickej siete!

POUŽÍVANIE A ÚDRŽBA

Po pripojení na vodovodnú a elektrickú siet' je ohrievač vody pripravený na používanie. Otáčaním gombíka na termostate zvolíte želanú teplotu vody medzi 10 °C a 65 °C +5 °C/-0 °C. Odporúčame nastavenie gombíka do polohy " ♦". Také nastavenie je najúspornejšie; tým sa dosiahne teplota vody približne 55 °C,

usadenina vodného kameňa a strata teploty budú menšie ako pri nastaveniach na vyššiu teplotu.

Funkciu elektrického vyhrievacieho telesa signalizuje kontrolné svetlo. Ohrievač má na obvode bimetalový teplomer, ktorý sa vychýli doprava v smere hodinových ručičiek, keď sa v ohrievači nachádza teplá voda. Teplomer ukazuje teplotu na mieste vybudovania, zatial’ čo otáčaním gombíka na termostate sa nastaví teplotu vody v spodnej časti ohrievača. Z tohto dôvodu sa tieto dve teploty môžu líšit’. Teplomer ukazuje teplotu vody iba orientačne. Nie je meracím prístrojom.

Ak ohrievač nebudete používať dlhšiu dobu, poistite jeho obsah pred zamrznutím takým spôsobom, že elektrický prúd nevypnete, gombík termostatu nastavíte do polohy "O". Pri takom nastavení bude ohrievač udržiavať teplotu vody na približne 10 °C. Ak však ohrievač vypnete z elektrickej siete, musíte z neho vypustit' aj vodu, ak hrozí nebezpečenstvo mrazov. Voda z ohrievača sa vypúšťa cez prítokovú hadicu ohrievača. Za týmto účelom odporúčame pri zabudovaní medzi bezpečnostný ventil a prítokovú hadicu ohrievača umiestnit' osobitný fiting (T-kus) alebo vypúšťací ventil. Ohrievač môžete vyprázdnit' aj priamo cez bezpečnostný ventil, a to posunom páčky respektíve otočnej hlavice ventila do rovnakej polohy ako pri preverovaní fungovania. Pred vyprázdnením je potrebné ohrievač odpojit' z elektrickej siete a potom otvorit' páčku na teplú vodu na pripojenej miešacej batérii. Po vypustení vody cez výpustnú hadicu v ohrievači zostane menšie množstvo vody, ktorá vytečie, ked' odstránite výhrevnú prírubu cez otvor výhrevnej príruby.

Vonkajšok ohrievača čistite jemným roztokom pracieho prášku. Nepoužívajte riedidlá a agresívne čistiace prostriedky.

Pravidelnými servisnými prehliadkami si zabezpečíte bezchybnú činnosť a dlhú životnú dobu ohrievača. Prvá prehliadka by mala byť autorizovanou servisnou službou vykonaná približne dva roky po zapojení. Pri prehliadke sa zistí stupeň opotrebovania protikoróznej ochrannej anódy a podľa potreby sa očisti vodný kameň, ktorý sa vzhľadom na kvalitu, množstvo a teplotu použitej vody naberie vo vnútrajšku ohrievača. Servisná služba Vám po prehliadke ohrievača vzhľadom na zistený stav odporučí aj dátum d’alšej kontroly.

Prosíme Vás, aby ste prípadné nedostatky na ohrievači neopravovali sami, ale o nich informovali najbližšiu autorizovanú servisnú službu.

TECHNICKÉ PARAMETRE SPOTREBIČA

Model		KEOM80PKTL KEOM80PKTP	KEOM120PKTL KEOM120PKTP	KEOM150PKTL KEOM150PKTP
Určený profil zaťaženia		M	L	XL
Trieda energetickej účinnosti 1)		C C C
Energetická účinnost' pri ohrievaní vody (ŋwh) 1)	[%]	36,0	37,0	38,0
Ročná spotreba elektrickej energie 1)	[kWh]	1428	2770	4413
Denná spotreba elektrickej energie 2)	[kWh]	6,698	12,901	20,401
Nastavenie teploty termostatu		∅
Hodnota "smart"		0	0	0
Objem	[l]	71,3	108,0	137,1
Množstvo zmiešanej vody pri 40 °CV40 2)	[l]	88	143	211
Doba ohrievania od 10 °C do 65 °C	[h]	2:20	3:46	4:42
Menovitý tlak	[MPa(bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Hmotnost' / naplnený vodou	[kg]	32/110	42/159	48/195
Protikorózna ochrana kotla		Smaltovaný / Mg anóda
Prípojný výkon	[W]	2000
Napätie	[V~]	230
Trieda ochrany		I
Stupeň ochrany		IP23

Tabuľka s údajmi platí iba v prípade ohrevu elektrickým ohrievačom a neplatí pre ohrev tepelným výmenníkom.

1) Ustanovenie komisie EU 812/2013; EN 50440
2) EN 50440

TECHNICKÉ VLASTNOSTI VÝMENNÍKA TEPLA

Typ		KEOM80PKTL KEOM80PKTP	KEOM120PKTL KEOM120PKTP	KEOM150PKTL KEOM150PKTP
Menovitý tlak	[MPa(bar)]	0,6 (6)
Vyhrievná plocha VT	[m ^2 ]	0,25	0,4
Objem VT	[l]	0,72	1,86
Ohrevný výkon VT	[kW]	4,15 ^3) 5,35 ^5)	6,65 ^4) 10,55 ^6)
Teplota vykurovacieho média vo VT	[°C]	5 - 85

VT – výmenník tepla

3) 50-70 °C, 105 l/h; 4) 50-70 °C, 167 l/h; 5) 60-80 °C, 134 l/h; 6) 60-80 °C, 265 l/h

PONECHÁVÁME SI PRÁVO NA ZMENY, KTORÉ NEMAJÚ VPLIV NA FUNGOVANIE PŘÍSTROJA.

Návod k obsluhe je k dispozícii tiež na našich internetových stránkach http://www.mora.cz.
