NÁVOD NA OBSLUHU EC630RW GORENJE

Sklenená keramická montážna vyhrievacia doska SK

Vážený zákazník!

Sklenená keramická montážna vyhrievacia doska je určená na použitie v domácnosti.

Na balenie výrobkov používame ekologicky čisté materiály, ktoré je možné opätovne použiť (recyklovať), skladovať alebo zlikvidovať bez poškodenia životného prostredia.

Takéto balenie má príslušné označenie.

Návod na obsluhu

Tento návod na obsluhu je určený pre spotrebiteľa. Opisuje kuchynský spotrebič a jeho ovládanie. Návod pokrýva rôzne typy sklenených keramických vyhrievacích dosiek, preto obsahuje aj opis funkcií, ktoré váš spotrebič nemá.

Návod na pripojenie k elektrickej sieti

Pripojenie sa musí vykonať podľa návodu priloženého k spotrebiču, ako aj podľa platných predpisov a noriem. Pripojenie vykonáva iba kvalifikovaný odborník.

Štítok

Štítok so základnými technickými údajmi je pripevnený k základni spotrebiča.

Protipožiarna ochrana

To znamená, že na oboch stranách sklenenej keramickej dosky môžu byť inštalované prvky kuchynskej linky, pričom jeden z nich môže byť výškovo na úrovni spotrebiča a výška druhého môže presahovať výšku spotrebiča.

Dôležité pokyny....4 Čistenie a každodenná starostlivosť o sklenený keramický povrch....8 Technické údaje....4 Sklenená keramická vyhrievacia doska.....5 Montáž vyhrievacej dosky.....9 Ovládanie varných miest Použitie varných miest Prepínač pre dvojkruhové varné miesto Kontrolka Výstražné kontrolky "horúce" Čistenie a každodenná starostlivosť o sklenený keramický povrch....8 Montáž vyhrievacej dosky......9 ...Nalepenie penového tesnenia Rozmery výrezu pre montážnu vyhrievaciu dosku Pripojenie spotrebiča....10 Pripojenie k elektrickej sieti....10 Schéma zapojenia

Riad....7 Úspora elektrickej energie

Dôležité pokyny

- Spotrebič môže byť zabudovaný do kuchynskej linky a pripojený k elektrickej sieti môže byť len odborne spôsobilým pracovníkom.

- Počas prevádzky sa jednotlivé časti spotrebiča zahrievajú (v okolí varných miest). Dávajte pozor, aby sa deti nezdržiavali pri spotrebiči a včas ich upozornite na nebezpečenstvo popálenia.

- Prehriaty tuk sa môže rýchlo vznietiť. Preto pripravujte jedlá s tukom alebo olejom (napr. hranolky) opatrne a pod stálym dohľadom.

- Neodporúča sa zapínať varné miesta, ak na nich nie je nádoba.

- Spotrebič sa nemá používať na vykurovanie miestností.

- Sklokeramickú dosku nepoužívajte ako pracovnú plochu. Ostré predmety môžu na povrchu dosky zanechať škrabance.

- Zakazuje sa príprava jedál v hliníkovom alebo plastovom riade na horúcich varných miestach. Neklaďte žiadne plastové predmety ani hliníkovú fóliu na sklokeramickú dosku.

- Ak sa v blízkosti tohto spotrebiča nachádza iný elektrický spotrebič pripojený do zásuvky, dávajte pozor, aby sa jeho prívodný kábel nedotýkal horúcich varných miest.

- Neuchovávajte pod spotrebičom predmety citlivé na teplotu, napr. čistiace prostriedky, rozprašovače a podobne.

- Nepoužívajte prasknutú alebo rozbitú sklokeramickú dosku. Ak spozorujete

škrabancu, okamžite odpojte spotrebič od elektrickej siete.

• V prípade poruchy okamžite odpojte spotrebič od elektrickej siete a zavolajte servisnú službu.
• Spotrebič sa nesmie čistiť parným čističom alebo vysokotlakovým čističom.
• Spotrebič spĺňa všetky predpísané bezpečnostné normy, ale napriek tomu používanie spotrebiča osobami so zníženými fyzickými, motorickými a duševnými schopnosťami, ako aj osobami,

Osoby bez dostatočných skúseností alebo znalostí na jeho používanie ho môžu používať len pod

dohľadom. Tieto odporúčania sa vzťahujú aj na deti.

Symbol na výrobku alebo na jeho obale

znamená, že výrobok nepatrí do

domáceho odpadu. Namiesto toho ho treba odovzdať v príslušnom zbernom mieste

pre elektrické a elektronické zariadenia na

následnú recykláciu. Dodržiavaním pravidiel likvidácie výrobku pomôžete

predchádzať možnému poškodeniu životného prostredia a zdravia ľudí, ktoré by mohlo vzniknúť v dôsledku nesprávneho

zaobchádzania s takýmto odpadom. Podrobnejšie informácie o likvidácii tohto výrobku získate

na miestnom úrade, v službe na odvoz a likvidáciu odpadu alebo v obchode, kde ste výrobok kúpili.

Тип SVK65ES SVK65E-4 SVK64E-4 S VK63S-4 SVK62E-4 SVK61E-4
Электрическоеприсоединение	2N AC 400 V
Рабочее напряжение	230 V, 50 Hz
Тип переключателя	S=ступенчатая регулировка мощностиE=плавная регулировка мощности с регуляторами энергии
Местаприготовления пищи(∅ мм/кВт)	S= стандартный нагревательный элементHL=HL-light нагревательный элементHA = халогеый нагревательный элемент
Левое переднее 210/Левое заднееПравое заднееПравое переднее	120/2,2/HL145/1,2/HL180/1,8/HL145/1,2/HL	180/1,8/HL145/1,2/HL180/1,8/HL145/1,2/HL	180/120/1,7/H L145/1,2/HL180/120/1,7/HL145/1,2/HL	180/1,7/S 120/180/1,7/H L145/1,2/S180/1,7/S145/1,2/S	120/180/1,7/H L145/1,2/HL180/1,8/HL145/1,2/HL	120/180/1,7/HL145/1,2/HL180/1,8/HA145/1,2/HL
Общая мощностьподключения (кВт)	6,4	6,0	5,8	5,8	5,9	5,9

Technické údaje

Sklokeramická varná doska

• Sklokeramická varná doska má štyri varné zóny. Povrch dosky je rovný, bez hrán, kde by sa mohli hromadiť nečistoty.
• Varná zóna rýchlo dosiahne nastavený výkon a teplotu ohrevu, ale miesta okolo horúcich varných zón zostávajú studené.
• Sklokeramická doska je odolná voči teplotným zmenám.
• Sklenenú keramickú varnú dosku nepoužívajte ako pracovnú plochu. Ostré predmety môžu na povrchu dosky zanechať škrabance.
• Je zakázané pripravovať jedlo v hliníkovom alebo plastovom riade na horúcich varných zónach. Nedávajte žiadne plastové predmety ani hliníkovú fóliu priamo na sklokeramický povrch.
• Nepripravujte kávu v kávovare, aby nedošlo k možnému poškodeniu sklokeramického povrchu kvôli príliš malému priemeru dna nádoby.

PAMATUJTE!

• Nepoužívajte prasknutú alebo rozbitú sklokeramickú dosku. Pád predmetu s ostrými hranami priamo na dosku môže spôsobiť jej prasknutie. Následky sú viditeľné okamžite alebo sa zistia až po určitom čase. Ak spozorujete akúkoľvek prasklinu, okamžite odpojte spotrebič od elektrickej siete.
• Ak sa na horúci povrch dosky vysype cukor alebo sa rozleje veľmi sladké jedlo, dosku je potrebné, aby nedošlo k poškodeniu sklokeramického povrchu, okamžite utrieť alebo odstrániť cukor pomocou čepele, aj keď varná zóna ešte nevychladla.
• Nečistite horúce sklokeramické povrchy čistiacimi prostriedkami, aby nedošlo k ich poškodeniu.

Ovládanie

varných

zón

varenia

Ovládanie varných zón vykonávajte pomocou gombíkov, ktoré sú namontované na pravej strane pri vykurovacích telesách spotrebiča. Na gombíkoch je výkon ohrevu označený do 6 (stupňovitá regulácia výkonu) alebo od 1 do 9 (plynulá regulácia výkonu pomocou regulátorov energie). V polohe 1 je výkon ohrevu najmenší, v polohe 6 alebo 9 najväčší, v polohe 0 je ohrev vypnutý. Medzistupeň výkonu ohrevu nastavíte stupňovito alebo plynulo. Pri stupňovitých prepínačoch môžete gombíkom otáčať oboma smermi. Pri regulátoroch energie sa otáčaním gombíka v smere hodinových ručičiek výkon ohrevu zvyšuje, otáčaním proti smeru hodinových ručičiek sa znižuje.

Používanie varných zón

S E

0 0 Varná zóna je vypnutá

1 1-2 Udržiavanie nastavenej teploty a ohrievanie menšieho množstva jedla

2 3-4 Ohrievanie

3 5-6 Ohrievanie a varenie, t.j. dlhšia príprava väčšieho množstva jedla

4 7 Postupná príprava vyprážaných jedál (omelety a pod.)

5 8 Vyprážanie vo veľkom množstve tuku alebo rastlinného oleja

6 9 Rýchle zahrievanie

Prepínač pre dvojkruhové

miesto na varenie

od 1 Pri bežnom otáčaní gombíka pre dvojkruhové vyhrievacie pole (1) sa zapne hlavné vyhrievacie pole (vnútorný kruh). Ak chcete zapnúť celé vyhrievacie pole, otočte gombíkom na označenie za číslami, kým nezačujete kliknutie, a potom späť do želanej polohy. Na vypnutie celého vyhrievacieho poľa otočte gombík do polohy 0.

1 dvojkruhové miesto na varenie

2 pracovná kontrolka

3 výstražné kontrolky „horúce“

4 ovládacie gombíky

Kontrolka

Pracovná kontrolka (červená) svieti, keď je zapnuté aspoň jedno vyhrievacie pole.

Výstražné kontrolky "horúce"

Sklokeramické varné dosky majú na prednej časti dosky zabudované výstražné kontrolky "horúce".

Rozsvietenie kontrolky signalizuje, že príslušné varné pole je horúce (nebezpečenstvo popálenia). Po vypnutí varného poľa kontrolka "horúce" svieti, kým teplota varného poľa neklesne pod 50 °C.

Používajte kvalitný riad s rovným alebo stabilným dnom.

• Počas varenia by mal byť riad v strede varnej zóny.
• Pri varení v riade z ohňovzdorného alebo tepelne odolného skla či porcelánu dodržiavajte odporúčania výrobcu riadu.
• Ak varíte v tlakovom hrnci, sledujte ho, kým sa nedosiahne požadovaný tlak. Na začiatku nastavte maximálny výkon varného poľa, potom podľa odporúčaní výrobcu tlakového hrnca v správnom momente znížte výkon.
• Pri varení na sklokeramickej varnej zóne v riade s vysoko reflexným (svetlý kovový povrch) alebo hrubým dnom sa môže čas varenia predĺžiť o niekoľko minút (až o 10 minút). Ak chcete priviesť do varu veľké množstvo tekutiny, odporúča sa použiť riad s rovným tmavým dnom.

Varné pole sa môže poškodiť:

• Ak ho necháte zapnuté dlhší čas bez riadu alebo naň položíte prázdny riad.
• Ak používate nevhodný riad, napríklad riad s nerovným, nestabilným dnom alebo riad s príliš malým priemerom (napr. kávovar).
• Nepoužívajte keramický riad, aby nedošlo k poškriabaniu sklokeramického povrchu.
• Pred položením riadu na varné pole utrite dno riadu dosucha, aby sa zabezpečila dostatočná tepelná vodivosť a aby nedošlo k poškodeniu varnej zóny.

Úspora elektrickej energie

• Dno riadu by malo byť mierne vyduté dovnútra, pretože tak riad dobre vedie teplo z varnej zóny.
• Priemery dna hrncov a panvíc musia zodpovedať priemeru varného miesta. Ak je hrniec príliš malý, dochádza k strate tepla a varné miesto sa môže poškodiť.
• Používajte pokrievku, ak to príprava jedla umožňuje.
• Nádoba by mala byť primeranej veľkosti a zodpovedať množstvu pripravovaného jedla. Príprava malého množstva jedla vo veľkej nádobe vedie k energetickým stratám.
• Jedlo, ktoré vyžaduje dlhší čas prípravy, pripravujte v tlakovom hrnci.
• Rôznu zeleninu, zemiaky a podobne pripravujte v malom množstve vody. Pri tomto spôsobe prípravy sa jedlá pripravujú podstatne rýchlejšie ako zvyčajne, avšak je dôležité, aby bola pokrievka nádoby tesne uzavretá. Po tom, ako jedlo zovrie, otočte ovládač do polohy, pri ktorej stupeň ohrevu varnej platne zabezpečuje pomalý var.
• Varné miesto vypnite približne 5 - 10 minút pred koncom varenia alebo pečenia.

Čistenie a každodenná údržba sklokeramického povrchu

obr. 1

obr. 2

obr. 3

obr. 4

obr. 5

Sklokeramický povrch čistite po každom použití (kým je ešte teplý). V opačnom prípade sa aj najmenšie nečistoty pripália na zahriaty povrch.

Na pravidelnú údržbu sklokeramických povrchov používajte

špeciálne prostriedky, ktoré na povrchu sklokeramiky vytvárajú ochranný film proti nečistotám.

Každýkrát pred použitím utrite spotrebič. Na poškodenia tohto druhu sa záruka nevzťahuje. Prach zo sklokeramického povrchu a dna odstráňte.

Z hrncov odstráňte prípadné cudzie predmety, ktoré by mohli poškodiť sklokeramický povrch (obr. 1).

Pozor: kovové špongie a abrazívne čistiace prostriedky poškriabu sklokeramický povrch. Na čistenie sklokeramiky tiež nepoužívajte agresívne čistiace spreje a tekuté čistiace prostriedky, ktoré nie sú určené na sklokeramiku (obr. 1 a obr. 2).

Nanesené označenia sa môžu vymazať v dôsledku používania agresívnych a hrubých čistiacich prostriedkov, ako aj riadu s poškodeným dnom (obr. 2).

Malé nečistoty môžete odstrániť mäkkou navlhčenou handričkou. Potom čistý povrch utrite dosucha (obr. 3).

Škvrny od vody môžete odstrániť slabým roztokom octu. Týmto roztokom neutierajte rám spotrebiča (pri niektorých modeloch), pretože stratí lesk. Nepoužívajte agresívne čistiace prostriedky a čistiace prostriedky obsahujúce vápno (obr. 3).

Silné nečistoty sa odstraňujú pomocou špeciálnych prostriedkov určených na starostlivosť o sklokeramické povrchy. Vždy dodržiavajte pokyny výrobcu týchto čistiacich prostriedkov.

Povrch vždy dôkladne utrite, pretože v opačnom prípade môžu zvyšky čistiacich prostriedkov počas zahrievania varných zón poškodiť sklokeramický povrch (obr. 3).

Ťažko odstrániteľné a pripálené nečistoty môžete odstrániť pomocou špeciálnej škrabky. Dávajte pozor, aby sa plastová rukoväť škrabky nedotýkala horúcej zóny ohrevu (obr. 4). Pri práci so škrabkou tiež buďte opatrní, aby ste sa nezranili!

Cukor a tekutiny obsahujúce cukor môžu vážne poškodiť sklokeramický povrch (obr. 5), preto okamžite odstráňte vysypaný cukor alebo rozliate sladké jedlo zo sklokeramického povrchu, aj keď varné zóny ešte nevychladli (obr. 4).

Zmena farby sklokeramického

povrchu neovplyvňuje jeho funkčnosť a stabilitu.

Najčastejšie je to výsledok pripálenia zvyškov jedla alebo používania hliníkového či medeného riadu. Takéto účinky sa dajú len ťažko úplne odstrániť.

Pozor: vyššie uvedené prípady majú tzv. „estetický“ charakter a neovplyvňujú fungovanie

Montáž varnej dosky

• Obloženie kuchynskej linky z preglejky alebo iných vhodných materiálov musí byť spracované tepelne odolnými lepidlami (100 °C), inak môže nižšia tepelná odolnosť použitých lepidiel viesť k zmene vzhľadu obloženia.
• Použitie ukončovacích líšt z tvrdého dreva na pracovných doskách určených pre kuchynskú časť (sklokeramickú dosku) je povolené vtedy, keď minimálna vzdialenosť zostane rovnaká, ako je uvedené na montážnych výkresoch.
• Vyrežte hornú rovinu prvku kuchynskej linky, do ktorej sa vstavaná sklokeramická varná doska.
• Varnú dosku namontujte priamo nad vstavanou kuchynskou rúrou tak, aby sa zabránilo prístupu k častiam zariadenia pod vysokým napätím.
• Minimálna vzdialenosť medzi montovanou doskou a zadnou stenou kuchynskej linky je uvedená na montážnom výkrese sklokeramickej varnej dosky.
• Varnú dosku môžete namontovať do pracovných dosiek kuchynskej linky s hrúbkou 30-40 mm.
• Ak sa v prvku kuchynskej linky s vstavanou varnou doskou nachádza zásuvka, je potrebné pod varnú dosku a nad zásuvku nainštalovať dodatočnú horizontálnu priečku s výškou 6 cm.

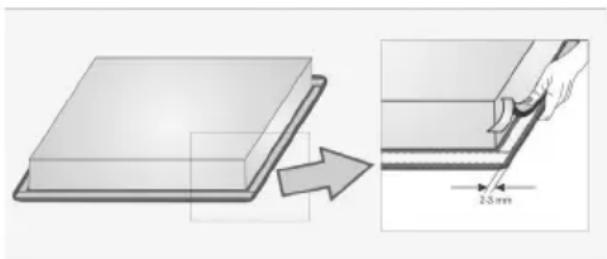

Nalepenie penového tesnenia

Pred zabudovaním spotrebiča do pracovnej dosky je potrebné na spodnú stranu sklokeramickej alebo sklenenej varnej dosky prilepiť tesnenie, ktoré je súčasťou dodávky (pozri obrázok). Zabudovanie spotrebiča bez tesnenia je zakázané!

Na nalepenie tesnenia:

– odstráňte z tesnenia ochrannú fóliu; – prilepte tesnenie na spodnú stranu sklokeramiky alebo skla, pričom od okraja nechajte 2-3 mm (pozri obrázok). Tesnenie musí byť nalepené po celom obvode varnej dosky a v rohoch sa nesmie prekrývať;

– pri nalepovaní tesnenia dbajte na to, aby sa ostré predmety nedostali do kontaktu

so sklokeramikou alebo sklom (napríklad nerežte tesnenie na varnej doske).

Poznámka!

Na niektorých varných doskách je tesnenie už nainštalované!

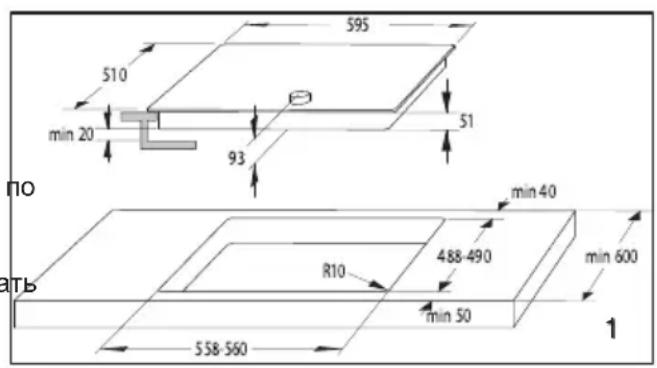

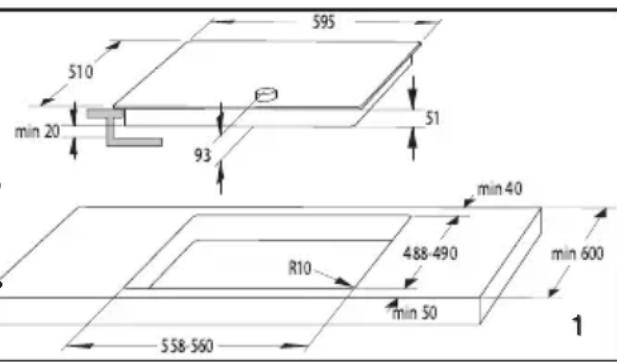

Rozmery výrezu pre montovanú vyhrievaciu dosku

• Pracovná doska kuchynskej linky musí byť v dokonale vodorovnej polohe.

• Pri rozmery výrezu pre montáž zohľadnite označenia na obrázku 1.
• Výrez je potrebné primerane chrániť a utesniť.
• Montovanú vyhrievaciu dosku je potrebné vložiť do vyrezaného otvoru.
• Montovanú dosku treba celou silou zhora nadol pritlačiť k pracovnej doske a v tejto polohe ju pripevniť štyrmi (4) skrutkami zospodu. Pritom je potrebné dbať na správnu polohu príchytiek na upevnenie montovanej vyhrievacej dosky, pretože sa líši v závislosti od použitia pracovných dosiek rôznej hrúbky: 30 a 40 mm (obr. 2 a 2a).

Na priskrutkovanie upevňovacích dielov je povolené použiť skrutky s maximálnou dĺžkou 6,5 mm.

1 pracovná doska

2 montovaná vyhrievacia doska

3 prvok kuchynskej linky

4 skrutka

5 príchytka na upevnenie

Pripojenie spotrebiča

- Pripojenie smie vykonať len odborne spôsobilá osoba. Ochrana elektrického vedenia musí byť vyhotovená v súlade s platnými predpismi.

- Pred pripojením je potrebné skontrolovať, či napätie uvedené na štítku zodpovedá napätiu v sieti.

- Tabuľka s technickými údajmi sklokeramickej varnej dosky je pripevnená k jej základni.

- Spotrebič je určený na pripojenie na striedavý prúd 230 V.

- V elektroinštalácii musí byť zabezpečené rozvodné zariadenie, ktoré oddeľuje spotrebič od siete vo všetkých póloch a vzdialenosť medzi kontaktmi v otvorenej polohe je minimálne 3 mm. Vhodné sú poistky, ochranné vypínače a ističe.

- Pripojenie musí byť vykonané s ohľadom na vodivosť prúdu v elektroinštalácii a poistkách.

Z hľadiska protipožiarnej bezpečnosti spotrebič zodpovedá ochrannej triede H. To znamená, že na oboch stranách sklokeramickej varnej dosky môžu byť inštalované prvky kuchynskej linky, pričom jeden z nich musí byť svojou výškou na úrovni spotrebiča a výška druhého môže presahovať výšku spotrebiča.

- Prúdové a izolované časti spotrebiča musia byť po montáži spoľahlivo chránené pred možným dotykom.

- Vzdialenosť medzi sklokeramickou varnou doskou a kuchynským digestorom musí byť minimálne taká, ako je uvedené v návode na montáž digestora.

- Pod sklokeramickú varnú dosku nie je možné zabudovať zásuvku kuchynskej linky.

Pripojenie k elektrickej sieti

Pripojenie vykonáva len

oprávnený odborník s príslušnou kvalifikáciou

Spojovacie svorky sú prístupné po otvorení krytu spojovacej skrinky.

POZOR!

Pred každým zásahom do spotrebiča ho vždy odpojte od siete.

Vzhľadom na vaše sieťové napätie je potrebné spotrebič pripojiť podľa uvedenej schémy.

Ochranný vodič (PE) pripojte na svorku označenú znakom uzemnenia. Prívodný kábel je potrebné viesť cez odľahčovaciu svorku, ktorá chráni kábel pred vytrhnutím.

Po dokončení pripojenia zapnite všetky vykurovacie telesá približne na 3 minúty, aby ste skontrolovali ich funkčnosť.

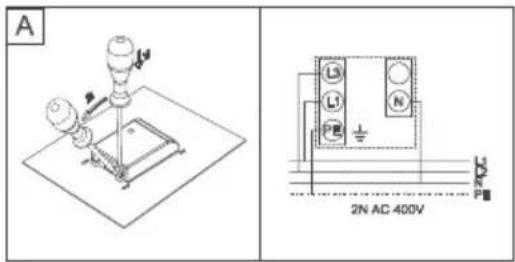

Schéma zapojenia

POZNÁMKA! Pri niektorých typoch svorkovníc sú prepojky inštalované medzi svorkami 4 a 5, pri iných sú vložené v samostatnom vrecku umiestnenom na svorkovnici. Skrutky svoriek na týchto svorkovniciach sú už uvoľnené. Pri uťahovaní skrutiek je počuť slabé cvaknutie: to znamená, že skrutku je potrebné pevne dotiahnuť.

Na pripojenie možno použiť:

– gumové prívodné káble typu H05 RR-F 4x1,5 s ochranným vodičom označeným žlto-zelenou farbou – PVC izolované prívodné káble typu H05 VV-F 4x1,5 s ochranným vodičom označeným žlto-zelenou farbou, alebo – iné rovnocenné a kvalitnejšie káble.

VYHRADZUJEME SI PRÁVO NA ZMENY, KTORÉ NEOVPLYVŇUJÚ FUNKČNOSŤ ZARIADENIA.
