Тип продукта	Камера наблюдения
Бренд	IDIS
Модель	DV-3200-B
Разрешение	2 мегапикселя (1920 x 1080)
Сенсор изображения	1/2.8" прогрессивный CMOS
Тип объектива	Фиксированное фокусное расстояние, 4 мм
Дальность ИК-подсветки	До 30 м (встроенные ИК-светодиоды)
Сжатие видео	H.265, H.264, MJPEG
Частота кадров	30 кадров/с при 1080p
Сетевой интерфейс	RJ45 10/100 Мбит/с
Электропитание	PoE (IEEE 802.3af) или 12 В пост. тока
Потребляемая мощность	Макс. 6 Вт
Размеры (Ш x В x Г)	70 x 70 x 150 мм
Вес	0,5 кг
Степень защиты	IP66 (защита от непогоды)
Рабочая температура	от -10°C до 50°C
Хранение	Слот MicroSD (макс. 128 ГБ)
Аудио	Встроенный микрофон
Тревожный вход/выход	1 вход, 1 выход
Аналитика	Обнаружение движения, Саботаж
Монтаж	Кронштейн для стены/потолка в комплекте
Безопасность	Установка квалифицированным специалистом; используйте только прилагаемый адаптер питания.
Обслуживание	Чистите объектив мягкой сухой тканью; избегайте растворителей.
Сертификаты	CE, FCC

Часто задаваемые вопросы - DV-3200-B IDIS

Как сбросить камеру до заводских настроек?

Нажмите и удерживайте кнопку сброса на камере в течение 10 секунд. Камера перезагрузится и восстановит настройки по умолчанию.

Можно ли просматривать камеру удаленно на смартфоне?

Да, загрузите приложение IDIS Discovery или IDIS Mobile. Убедитесь, что камера подключена к сети, и используйте приложение для сканирования или добавления устройства.

Какой IP-адрес камеры по умолчанию?

IP-адрес по умолчанию — 192.168.0.100 с маской подсети 255.255.255.0. Используйте инструмент IDIS Discovery, чтобы найти камеру в вашей сети.

Как подключить камеру к PoE?

Используйте PoE-коммутатор или инжектор. Подключите кабель Ethernet от источника PoE к порту RJ45 камеры. Камера включится автоматически.

Какое максимальное разрешение и частота кадров?

Камера поддерживает до 2 Мп (1920x1080) при 30 кадрах в секунду для плавного видео.

Можно ли использовать внешний микрофон?

Камера имеет встроенный микрофон. Для внешнего аудиовхода может потребоваться адаптер; обратитесь к руководству для назначения контактов.

Как включить обнаружение движения?

Войдите в веб-интерфейс камеры, перейдите в раздел «События» > «Обнаружение движения» и включите его. Вы можете нарисовать зоны обнаружения и установить чувствительность.

Какая дальность ИК-подсветки ночью?

Встроенные ИК-светодиоды обеспечивают видимость до 30 метров в полной темноте.

Можно ли записывать видео на NAS?

Да, камера поддерживает профили ONVIF, поэтому она может передавать поток на любой совместимый с ONVIF NVR или NAS через RTSP.

Защищена ли камера от непогоды?

Да, она имеет рейтинг IP66, что означает защиту от пыли и сильного дождя.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DV-3200-B IDIS

Краткое руководство пользователя

DV-3200

DV-3200-A

DV-3200-B

DV-3200-C

Перед тем как приступить к изучению данного руководства

Данное руководство содержит основные инструкции по установке и эксплуатации AI BOX — изделия компании IDIS. Если вы используете данное изделие впервые или уже имеете опыт обращения с подобными изделиями, внимательно прочитайте это руководство по эксплуатации перед началом использования, учитывая предупреждения и меры предосторожности при обращении с изделием. Необходимо неукоснительно соблюдать меры предосторожности для безопасного использования изделия, описанные в этом руководстве, так как они способствуют надлежащему использованию изделия, предотвращению несчастных случаев и материального ущерба.

После прочтения этого руководства храните его поблизости, так как оно может потребоваться в будущем.

• Изготовитель не несет ответственности за поломки изделия вследствие использования нестандартных деталей и аксессуаров или несоблюдения рекомендаций, содержащихся в этом руководстве по эксплуатации.
• Если вы впервые используете этот Al BOX либо не знакомы с его использованием, рекомендуем обратиться за технической поддержкой к розничному продавцу по вопросам монтажа и эксплуатации.
• Если вам нужно разобрать продукт для внесения изменений или ремонта, обратитесь к продавцу или специалисту за профессиональной помощью.
  • Розничные продавцы и пользователи должны учитывать, что это устройство сертифицировано и совместимо с коммерческим электромагнитным оборудованием. Если вы непреднамеренно продали или купили этот продукт, замените его на потребительскую версию.
  • В этом оборудовании используется цепь компенсации коэффициента мощности. Для обеспечения стабильности работы используйте ИБП с синусоидальным выходным сигналом в комплексе с автоматическим стабилизатором напряжения.

Правила техники безопасности

ВНИМАНИЕ

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ОТКРЫВАТЬ

ВНИМАНИЕ: ДЛЯ СНИЖЕНИЯ ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ).

ВНУТРИ НАХОДЯТСЯ ДЕТАЛИ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОТОРЫХ МОГУТ ПРОИЗВОДИТЬ ТОЛЬКО КВАЛИФИЦИРОВАННЫЕ СПЕЦИАЛИСТЫ. ДЛЯ ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

Молния и стрелка внутри равностороннего треугольника предупреждают пользователя об отсутствии изоляции и наличии опасного напряжения, которое может вызвать поражение электрическим током.

Восклицательный знак в равностороннем треугольнике предупреждает пользователя о наличии в сопроводительной документации инструкций, который важны для надлежащей эксплуатации и технического использования изделия.

Значок Публикация Описание
~	IEC 60417, No 5032

ПРЕДУПРЕЖДЕНИЕ

Опасные движущиеся детали

Следует держаться подальше от движущихся лопастей вентилятора

AVERTISSEMENT

Важные меры безопасности

1. Ознакомьтесь с инструкцией

Пользователь должен ознакомиться со всеми инструкциями по безопасности и эксплуатации до начала эксплуатации устройства.

2. Хранение инструкций

Инструкции по технике безопасности и эксплуатации должны сохраняться для дальнейшего использования.

3. Чистка

Перед началом чистки устройства отключите его от розетки. Не используйте жидкие аэрозольные чистящие средства. Для чистки используйте влажную мягкую ткань.

4. Дополнительно подключаемые компоненты

Не следует использовать дополнительные приставки и (или) оборудование без одобрения производителя, так как это может привести к возникновению пожара, поражению электрическим током или другим травмам.

5. Вода и (или) влага

Не используйте данное оборудование вблизи или в контакте с водой.

6. Вентиляция

Устройство должно находиться в вертикальном положении. У данного оборудования бескорпусный источник электропитания в режиме переключения (SMPS), который может стать причиной пожара или поражения электрическим током, если что-то застрянет в вентиляционных отверстиях сбоку устройства.

7. Комплектация

Не ставьте устройство на тележку, стойку или стол, если они недостаточно устойчивы. Оборудование может упасть и привести к серьезной травме ребенка или взрослого или повреждению оборудования. При установке на стене или на полке необходимо руководствоваться инструкциями и пользоваться монтажным комплектом производителя.

Если устройство находится на тележке, перемещайте ее с осторожностью. При резком торможении, слишком сильных толчках и на неровных поверхностях тележка с устройством может перевернуться.

8. Источники питания

Эксплуатация оборудования должна проводиться только с использованием источника питания, указанного на бирке. Если вы не уверены относительно источника питания, обратитесь к дилеру оборудования или в местную электроэнергетическую компанию. Вы можете установить ИБП (источник бесперебойного питания) для безопасной эксплуатации, чтобы предупредить повреждения, связанные с неожиданным нарушением энергоснабжения. По вопросам относительно ИБП обратитесь к продавцу ИБП.

Данное оборудование должно оставаться в рабочем состоянии.

9. Электрические кабели

Перед началом работы с оборудованием оператор или монтажник должен отключить питание и соединения TNT.

10. Грозовая защита

Для дополнительной защиты устройства во время грозы, при оставлении устройства без присмотра или его бездействия в течение долгого времени отключите устройство от розетки, отсоедините антенну или кабельную систему. Защита оборудования от повреждения в результате удара молнии и скачков напряжения в сети.

11. Перегрузка

Не перегружайте розетки и удлинители. Это может привести к возгоранию или поражению электрическим током.

12. Предметы и жидкости

Никогда не вставляйте в отверстия устройства посторонние предметы, так как они могут коснуться электрических контактов или короткозамкнутых деталей, что может привести к возгоранию или поражению электрическим током. Избегайте попадания на оборудование жидкостей любого типа.

13. Обслуживание

Не пытайтесь самостоятельно обслуживать данное оборудование. Для проведения технического обслуживания обратитесь к квалифицированному специалисту.

14. Обслуживание при поломке

Отключите оборудование от розетки и обратитесь к квалифицированному специалисту при следующих условиях:

A. Если поврежден шнур питания или вилка.

В. При попадании в устройство воды или посторонних предметов.

С. Если устройство попало под дождь или подверглось воздействию воды.

D. Если оборудование не работает должным образом при выполнении инструкций по эксплуатации, выполните только те настройки, которые описаны в инструкции по эксплуатации, так как неправильная настройка других параметров может привести к повреждению и дорогостоящему ремонту для восстановления оборудования.

E. Если устройство уронили или поврежден корпус.

F. Если явно нарушено функционирование устройства, что указывает на необходимость сервисного обслуживания.

15. Запасные части

При необходимости замены деталей убедитесь, что специалист по обслуживанию использует только разрешенные производителем запасные детали или же детали с характеристиками оригинальных частей. Несанкционированная замена деталей может привести к возгоранию, поражению электрическим током или другим рискам.

16. Проверка безопасности

После завершения обслуживания или ремонта оборудования попросите специалиста по обслуживанию провести проверку безопасности, чтобы убедиться, что оборудование находится в надлежащем рабочем состоянии.

17. Установка на месте

Данная установка должна проводиться квалифицированным специалистом и соответствовать всем местным нормам и правилам.

18. Подходящие батареи

Предупреждение: Если установлен неправильный тип батареи, существует риск взрыва. Заменять только точно такими же батареями или батареями аналогичного типа. Использованные батареи должны быть утилизированы в соответствии с инструкциями. Аккумуляторная батарея не должна подвергаться повышенному тепловому воздействию от таких источников, как солнечный свет, огонь и т. п. Предупреждение: если установлен неправильный тип батареи, существует риск взрыва. Заменять только точно такими же батареями или батареями аналогичного типа. Использованные батареи должны быть утилизированы в соответствии с инструкциями. Аккумуляторная батарея не должна подвергаться повышенному тепловому воздействию от таких источников, какой солнечный свет, огонь и т. п.

19. Рекомендуемая температура окружающего воздуха

Рекомендуемая максимальная температура окружающей среды (Tmra) для оборудования должна быть указана для того, чтобы покупатель и монтажник могли определить максимальную рабочую температуру окружающей среды для оборудования.

20. Повышенная эксплуатационная температура окружающего воздуха

При установке внутри замкнутой конструкции или в стойке с несколькими модулями рабочая температура окружающего воздуха в стойке может быть выше, чем температура в помещении. При установке оборудования необходимо, чтобы его рабочая среда соответствовала максимальной температуре (Tmra), рекомендуемой производителем.

21. Недостаточный приток воздуха

При установке оборудования в стойке необходимо обеспечить приток воздуха, достаточный для надежного функционирования оборудования.

22. Механическая нагрузка

Монтаж оборудования в стойке должен быть произведен таким образом, чтобы неравномерная механическая нагрузка не привела к возникновению опасной ситуации.

23. Перегрузка электрической цепи

Необходимо быть внимательными при подключении оборудования к цепи питания, так как перегрузки цепи могут сказаться на защите от перегрузок и состоянии электропроводки. При решении этой проблемы необходимо должным образом учитывать номинальную мощность оборудования.

24. Надежное заземление

Необходимо обеспечить надежное заземление оборудования, устанавливаемого в стойке. Особое внимание следует уделить линиям электропитания, которые не соединены напрямую с распределительной сетью (например, при использовании удлинителей с несколькими розетками).

Замечания по использованию порта HDMI

- При работе с портом HDMI используйте сертифицированный кабель, промаркированный логотипом HDMI. Если используется несертифицированный кабель HDMI, изображение на экране может отсутствовать либо могут возникать ошибки подключения.

•Рекомендуется использовать следующие типы кабелей HDMI.

-Высокоскоростной кабель HDMI

-Высокоскоростной кабель HDMI с Ethernet

Обозначения

Значок Тип Описание
		Внимание
		Примечание

Предостережение для пользователя

Внимание: Любые изменения или модификации изделия без согласования с компетентным органом могут лишить вас права на использование оборудования.

Заявление о соответствии требованиям Федеральной комиссии по связи (FCC)

ДАННОЕ ОБОРУДОВАНИЕ БЫЛО ПРОТЕСТИРОВАНО И ПРИЗНАНО СООТВЕТСТВУЮЩИМ ВСЕМ ОГРАНИЧЕНИЯМ ДЛЯ ЦИФРОВЫХ УСТРОЙСТВ КЛАССА А СОГЛАСНО ЧАСТИ 15 ПРАВИЛ FCC. ЭТИ ОГРАНИЧЕНИЯ РАЗРАБОТАНЫ ДЛЯ НАДЛЕЖАЩЕЙ ЗАЩИТЫ ОТ ВРЕДНОГО ИЗЛУЧЕНИЯ ПРИ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ В КОММЕРЧЕСКОЙ СРЕДЕ. ДАННОЕ ОБОРУДОВАНИЕ ГЕНЕРИРУЕТ, ИСПOLБЗУЕТ И МОЖЕТ ИЗЛУЧАТЬ РАДИОЧАСТОТНУЮ ЭНЕРГИЮ, КОТОРАЯ, В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ ИЛИ УСТАНОВКИ С НАРУШЕНИЯМИ ИНСТРУКЦИЙ, МОЖЕТ СОЗДАВАТЬ ПОМЕХИ РАДИОСВЯЗИ. ЭКСПЛУАТАЦИЯ ДАННОГО ОБОРУДОВАНИЯ В ЖИЛОЙ ЗОНЕ МОЖЕТ ВЫЗВАТЬ ВРЕДНЫЕ ПОМЕХИ, И В ЭТОМ СЛУЧАЕ ПОЛЬЗОВАТЕЛЬ ДОЛЖЕН БУДЕТ УСТРАНИТЬ ПОМЕХИ ЗА СВОЙ СЧЕТ.

ПРЕДУПРЕЖДЕНИЕ. ЛЮБЫЕ ИЗМЕНЕНИЯ ИЛИ МОДИФИКАЦИИ ИЗДЕЛИЯ БЕЗ СОГЛАСОВАНИЯ С КОМПЕТЕНТНЫМ ОРГАНОМ МОГУТ ЛИШИТЬ ВАС ПРАВА НА ИСПОЛЬЗОВАНИЕ ОБОРУДОВАНИЯ.

ДАННЫЙ КЛАСС ЦИФРОВОЙ АППАРАТУРЫ СООТВЕТСТВУЕТ ВСЕМ ТРЕБОВАНИЯМ РЕГУЛИРУЮЩИХ ОРГАНОВ КАНАДЫ К ОБОРУДОВАНИЮ — ИСТОЧНИКУ ИНТЕРФЕРЕНЦИИ.

Утилизация отходов производства электрического и электронного оборудования

Надлежащая утилизация изделия

(применимо в ЕС и других европейских странах с раздельными системами сбора отходов)

Данная маркировка на изделии или документации к нему указывает, что оно не подлежит утилизации совместно с другими бытовыми отходами по истечении срока годности. Чтобы избежать вредного воздействия на окружающую среду или здоровье человека вследствие бесконтрольной утилизации отходов, данные отходы подлежат отделению от других типов отходов и тщательной переработке для повторного использования.

При использовании оборудования в бытовых условиях пользователям следует выяснить, куда и каким образом доставить его в целях переработки для повторного использования.

При промышленном использовании пользователям следует связаться с поставщиком для выяснения соответствующих условий договора купли-продажи. Данное изделие подлежит утилизации отдельно от других промышленных отходов.

Авторские права

© 2022 IDIS Co., Ltd.

Корпорация IDIS, Ltd. сохраняет за собой все права на данное руководство.

Частичное или полное использование или копирование этого руководства без предварительного получения согласия корпорации IDIS, Ltd. строго запрещено.

Содержание настоящего руководства может быть изменено без предварительного уведомления.

Зарегистрированные товарные знаки

IDIS является зарегистрированным товарным знаком корпорации IDIS, Ltd.

Все остальные наименования компаний и продуктов являются зарегистрированными товарными знаками соответствующих владельцев.

Информация в данном руководстве считается точной на дату издания, даже если объяснения некоторых функций могут отсутствовать. Мы не несем ответственность за любые проблемы, возникшие в результате использования продукта. Содержащаяся в данном руководстве информация может быть изменена без предварительного уведомления. В случае внесения поправок может быть издан документ с исправлениями или его новые редакции.

Программное обеспечение в составе данного устройства содержит программное обеспечение с открытым исходным кодом. Вы можете получить соответствующий исходный код, который распространяется нами на основании политики лицензии. Подробности см. на вкладке Меню клиента — О программе. Этот продукт содержит программное обеспечение, разработанное Калифорнийским университетом в Беркли и его авторами, а также программное обеспечение, разработанное в рамках проекта OpenSSL для использования в инструментарии OpenSSL (http://www.openssl.org/). Кроме того, данный продукт содержит криптографическое программное обеспечение, написанное Эриком Янгом ([e-mail]), и программу, написанную Тимом Хадсоном ([e-mail]).

Включено в одну или несколько патентных заявок, указанных на веб-сайте patentlist.accessadvance.com.

1

Часть 1. Введение ....7

Характеристики устройства....7

Комплектация....8

Обзор....9

Передняя панель....9

Габаритные размеры 12

Задняя панель....13

Подключение устройств к задней панели .....14

2

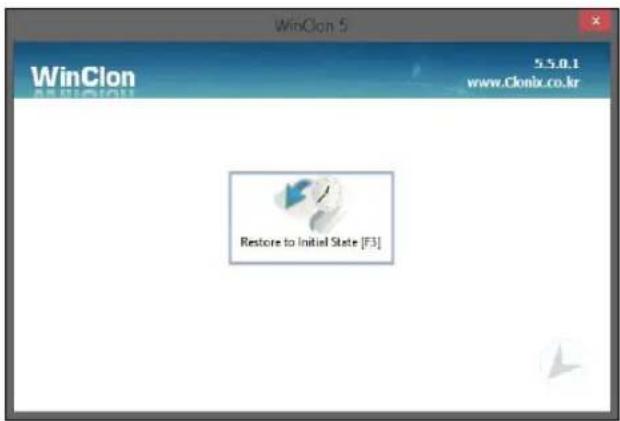

Часть 2. Руководство пользователя по средствам восстановления ....15

Часть 3. Приложение ....16

Устранение неисправностей....16

Технические характеристики....17

3

Характеристики устройства

AI BOX предлагает следующие функции:

• Поддержка разрешения UHD
• Поддержка кодека Н.265
• 2 порта HDMI

• 2 порта USB 2.0, 4 порта USB 3.0 (для подключения периферийных устройств, обновления программного обеспечения и сохранения данных записей.)
• 8 внутренних карманов для жестких дисков SATA2 с горячим резервированием и 3 порта eSATA

Комплектация

После распаковки продукта проверьте содержимое на наличие всех перечисленных ниже комплектующих.

AI BOX Кабель питания Руководство по установке
Оптическая мышь с подключением по USB	Клавиатура

Загрузите программное обеспечение IDIS Center и руководство по эксплуатации устройства по следующей ссылке: - Веб-сайт IDIS (www.idisglobal.com)

Обзор

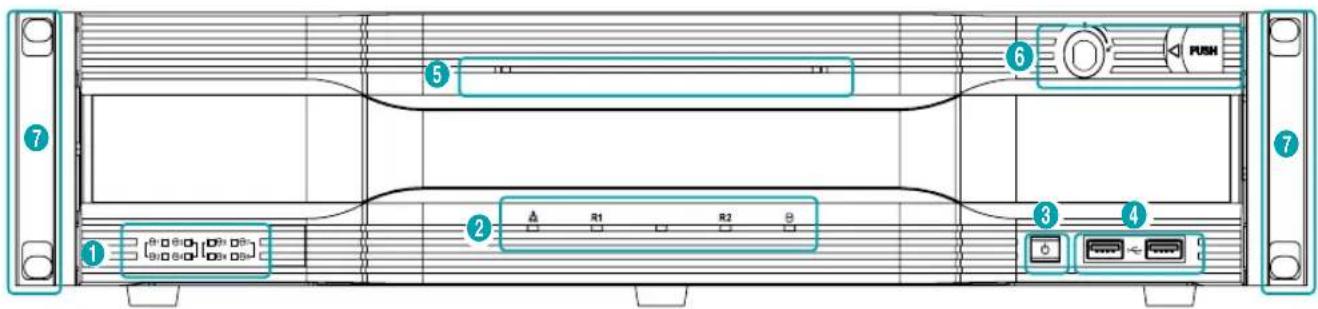

Передняя панель

1	Светодиод SATA	2	Светодиоды состояния	3	Кнопка питания	4	Порты USB
5	Индикатор питания	6	Замок передней дверцы	7	Крепления для монтажа в стойку

•Некоторые кнопки выполняют более одной функции.

• Приемник дистанционного управления расположен в левой части передней панели. Следите, чтобы приемник всегда был открыт. Если приемник закрыт каким-либо предметом, он может не иметь возможности принимать сигналы дистанционного управления.
• При расположении устройств с поддержкой Wi-Fi, Bluetooth, либо других устройств с поддержкой беспроводной передачи данных вблизи AI BOX могут возникать помехи для передачи сигнала дистанционного управления.
• Используйте различные окна и меню с помощью USB-мыши таким же образом, как и на компьютере.
• Для упрощения процесса настройки системы рекомендуется использовать USB-мышь и клавиатуру.

① Индикатор SATA

Эти светодиоды отображают состояние жесткого диска.

Светодиод Цвет		Состояние жесткого диска
Включен Зеленый		Подключение жесткого диска SATA
Мигает Зеленый		Передача данных
Включен	Зеленый/Красный	Ошибка жесткого диска
Выключен -		Жесткий диск SATA отсутствует

② Индикаторы состояния

Сетевой индикатор: включается при наличии подключения основного блока к Ethernet.

- Индикатор SSD: включается при подключенном SSD с OC.

③ Кнопка питания

Нажмите для включения питания AI BOX.

④ Порты USB

Подключение накопителя

Подключите внешний жесткий диск с USB или флэш-накопитель USB к одному из портов USB для использования с функцией копирования. Внешний накопитель следует размещать как можно ближе к AI BOX. Рекомендуется использовать соединительный кабель длиной не более 180 см. Для подключения устройства к одному из портов USB AI BOX используйте соединительный кабель, поставляемый с вашим внешним устройством. Подробнее о копировании см. в разделе по копированию в руководстве по эксплуатации.

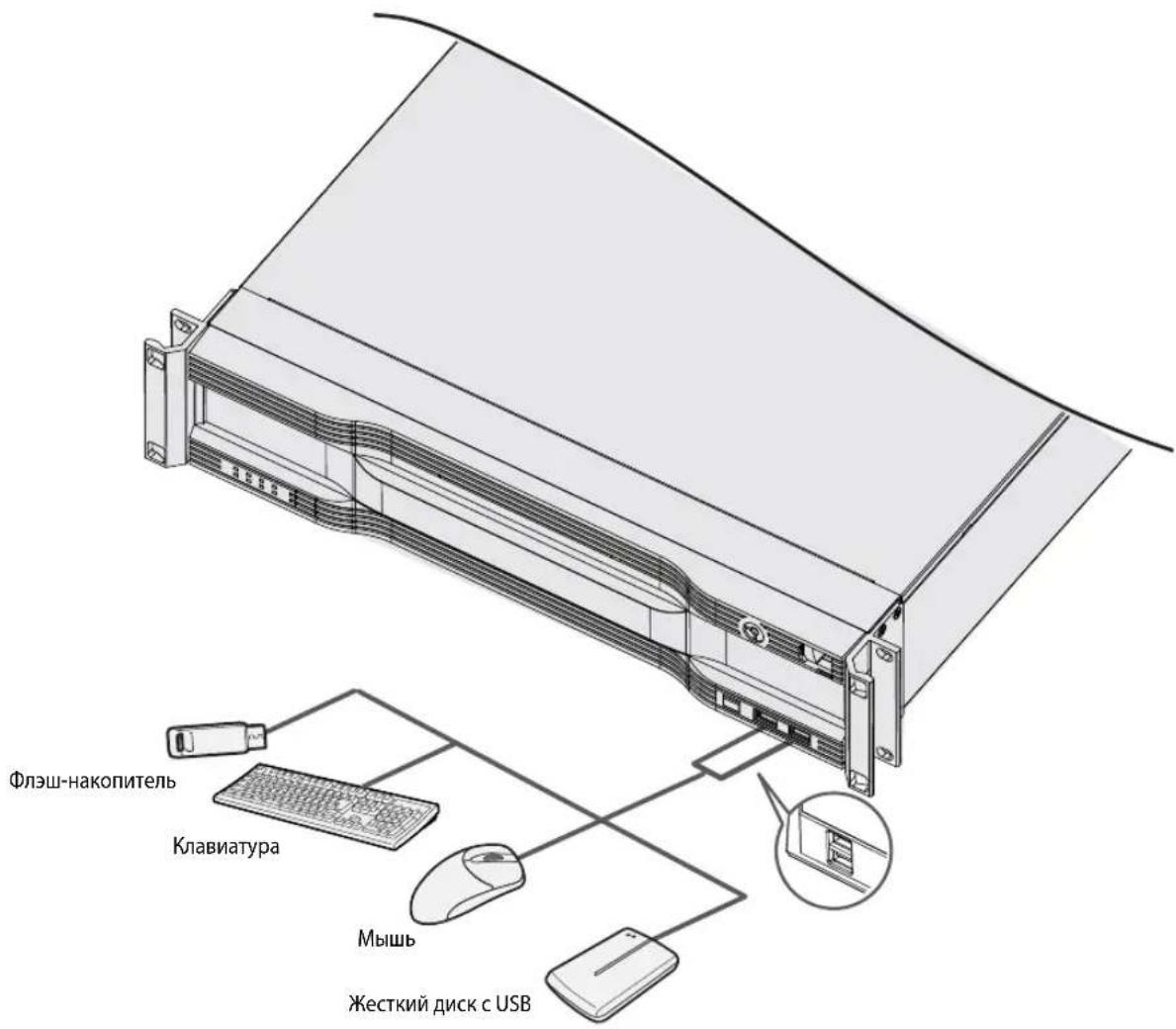

Подключение периферийного устройства

Используйте порты USB для подключения к AI BOX периферийных устройств, таких как USB-мышь и клавиатура. Также можно использовать переходник с USB на последовательный порт и подключать несколько устройств для работы с титрами к AI BOX одновременно.

⑤ Индикатор питания

Включается во время работы основного блока.

⑥ Замок передней дверцы

С помощью прилагаемого ключа дверцы можно снимать переднюю панель для замены жесткого диска. Дополнительные сведения о замене жесткого диска см. в Технические характеристики на стр. 17.

⑦ Крепления для монтажа в стойку

Эти крепления можно использовать для монтажа в стойку.

Замечания по монтажу в стойку

-Конечные пользователи должны устанавливать стойку в соответствии с ее руководством по установке.

- Используйте только винты, поставляемые вместе со стойкой, либо винты с размерами, указанными в руководстве по установке стойки.

•Установка АІ ВОХ в стойку должна выполняться квалифицированным специалистом либо специалистом, получившим четкие инструкции.

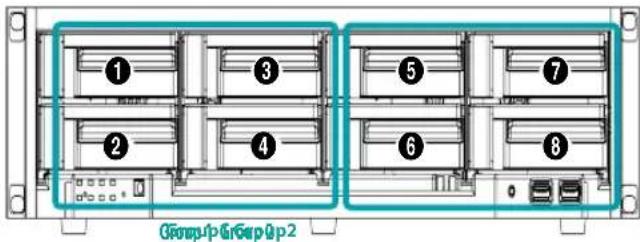

№ порта жесткого диска

Номера портов жестких дисков показаны ниже.

Подключения на передней панели

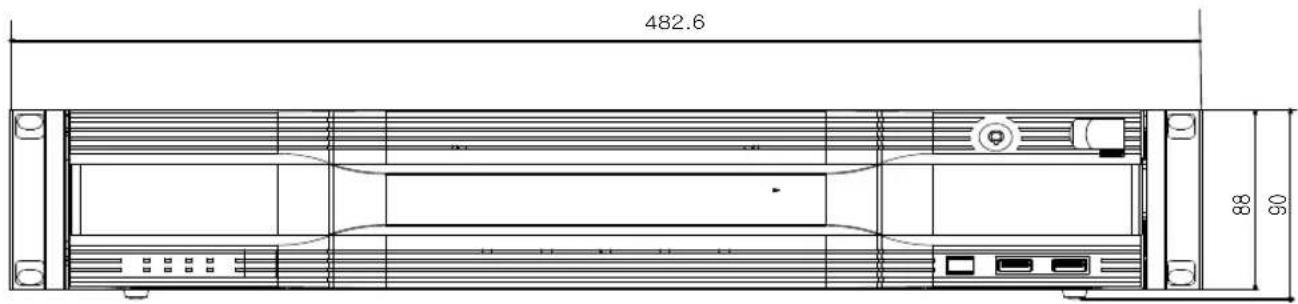

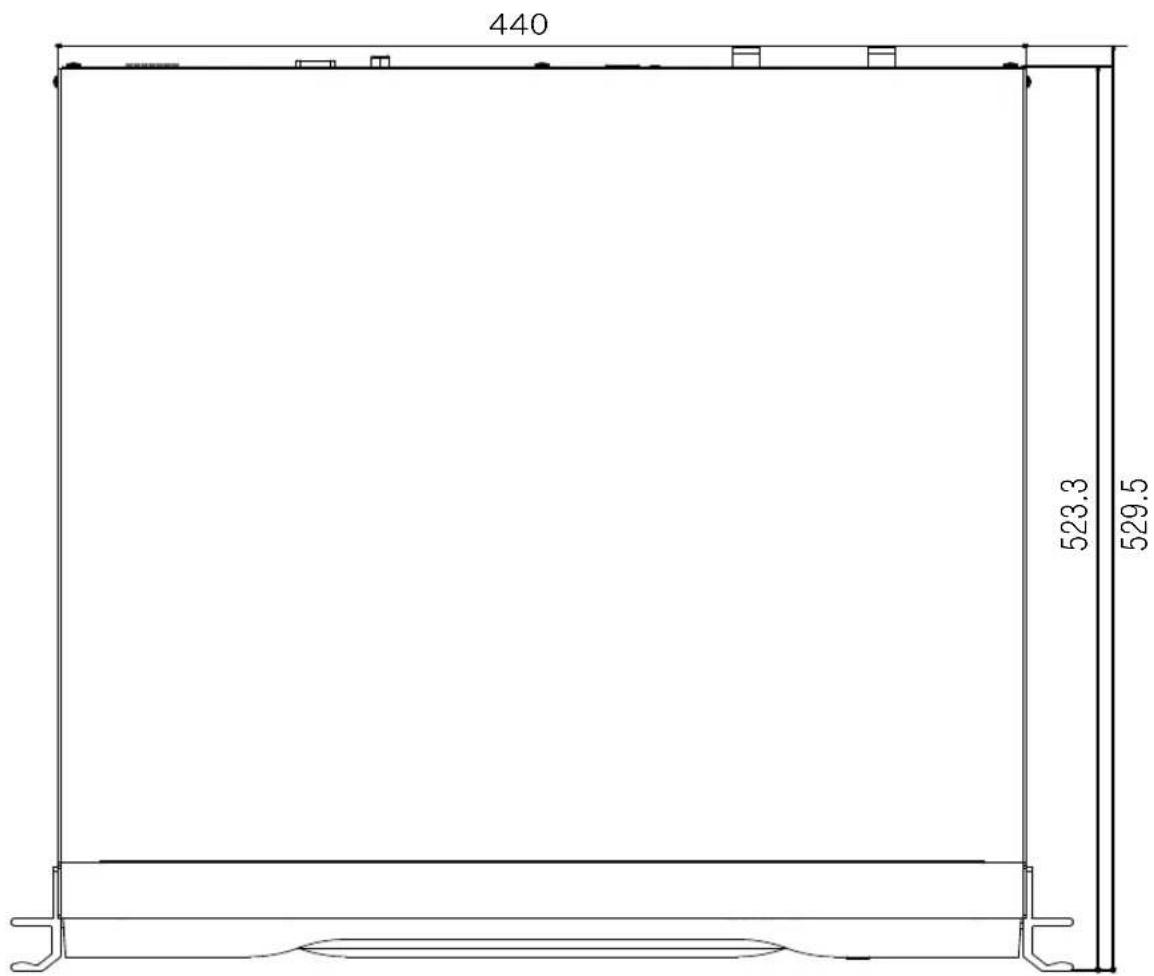

Габаритные размеры

Единицы измерения: мм

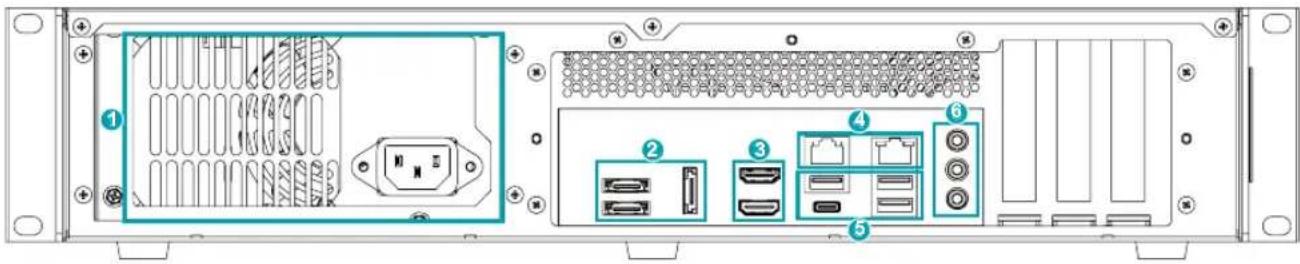

Задняя панель

1	Порт ввода питания	2	Порты eSATA	3	Порты HDMI
4	Сетевые порты	5	Порты USB	6	Подключение звука

Подключение устройств к задней панели

При установке устройства, не указанного в списке совместимых, нормальная работа не гарантируется.

Подключение кабеля питания

Подключите кабель питания к этому порту.

Pure electrical outlet diagram without any text, numbers, or symbols

• Расположите кабель питания в безопасном месте и на безопасном расстоянии от стульев, ящиков, столов и других предметов, которые могут его повредить. Не пропускайте кабель питания под ковром.

•Кабель питания имеет заземление. Не изменяйте конструкцию штекера питания, даже если ваша розетка не оснащена контактом заземления.

- Не подключайте к одной розетке питания несколько устройств.

Подключение монитора

Подключайте к портам HDMI.

- При работе с портом HDMI используйте сертифицированный кабель, промаркированный логотипом HDMI. Если используется несертифицированный кабель HDMI, изображение на экране может отсутствовать либо могут возникать ошибки подключения.

•Рекомендуется использовать следующие типы кабелей HDMI.

-Высокоскоростной кабель HDMI -Высокоскоростной кабель HDMI с Ethernet

Подключение видео/сети RJ-45

Подключите сетевые камеры или кодировщики видео к AI BOX с помощью кабеля RJ-45 (Cat5, Cat5e или Cat6). Кроме камер или кодировщиков видео можно подключить внешние концентраторы (опция: DH-2112PF, DH-2128PF, DH-2212PF) для создания сети. AI BOX распознает сетевые камеры DirectIP™ автоматически.

- При подключении к сети 1000 BASE-T включается зеленый индикатор справа. После установки соединения оранжевый индикатор слева мигнет один раз.

Данный AI BOX может подключаться к сетям через разъем Ethernet. Подключите кабель RJ-45 (Cat5, Cat5e или Cat6) к сетевому порту AI BOX.

- Направление соединителя зависит от модели AI BOX. - При подключении к сети 1000 BASE-T зеленый индикатор справа начинает мигать. После установки соединения оранжевый индикатор слева мигнет один раз.

Порт USB

Поддержка USB 3.0 Super-speed (5 Гбит/с), USB 3.0 High-Speed (480 Мбит/с) и USB 2.0 Full Speed (12 Мбит/с) для передачи данных.

Подключение звука

Подключите аудиоустройство к порту AUDIO IN и колонки со встроенным усилителем к порту AUDIO OUT.

- При использовании функций аудиозаписи необходимо учитывать требования местного законодательства.

Часть 2. Руководство пользователя по средствам восстановления

Вход в область восстановления WinClon

1 Нажмите клавишу F11 во время загрузки.

Отображение на мониторе может задерживаться в зависимости от быстродействия монитора. Поэтому клавишу F11 рекомендуется нажимать сразу после включения питания. Если клавишу F11 нажать слишком поздно, может загрузиться Windows.

2 Нажмите клавишу F3 или с помощью мыши нажмите Restore to Initial State [F3]' (восстановить до исходного состояния) по центру экрана.

3 Введите пароль. Пароль по умолчанию — 0000.

4 По завершении восстановления нажмите кнопку ОК в окне с сообщением о завершении. Система автоматически перезагрузится в восстановленном состоянии.

Устранение неисправностей

Неисправность Способ	устранения
Основной модуль не включается.	Проверьте, подключен ли кабель питания.Проверьте розетку.
На экране монитора отсутствует изображение.	Проверьте кабельное соединение между монитором и устройством.Убедитесь, что материнская плата выдает звуковой сигнал. При выдаче определенного звукового сигнала и отсутствии изображения на мониторе обратитесь к производителю по вопросу сбоя материнской платы.

Технические характеристики

Технические характеристики устройства могут меняться без предварительно уведомления.

ВИДЕО
Видеовходы	RJ-45 (сетевая камера)
Видеовыходы	2 HDMI

* Основные выходы HDMI поддерживают двойной вывод, но не поддерживают тройной вывод.
* При установке ПО, отличного от предоставленного, производительность работы устройства может ухудшиться.

ЗВУК
Аудиовходы	1 линейный вход, 1 Vp-p
Аудиовыходы	1 линейный выход

ШТЕКЕРЫ
Аудиовход/выход	1 штекер AUX (3,5 мм) / 1 штекер AUX (3,5 мм)
Порт Ethernet	2 RJ-45 (Ethernet 1 Гбит/с)
Порт eSATA	3 eSATA
USB	USB 2.0: X2 (спереди)-/ USB 3.0 TYPE-A: X3 (сзади) / USB 3.0 TYPE-C: X1 (сзади)

НАКОПИТЕЛЬ
Основной накопитель	Жесткий диск SATA (макс. 8)
Дополнительный накопитель (расширение)	Жесткий диск eSATA
Накопитель для OC	SSD

* SSD рекомендуется использоваться в качестве накопителя для установки OC и IDIS Solution Suite, но не в качестве накопителя для записи или копирования.

ОБЩАЯ ИНФОРМАЦИЯ

Габаритные размеры
устройства(ШхВхГ)	482,6 мм x 88 мм x 523,3 мм (19"x3,5"x20,6")
Вес устройства	12,6 кг (27,8 фунта)
Рабочая температура	от 0°C до 40°C
Рабочая влажность	0% ~ 90%
Подключаемое питание	100-240 В пер. тока, 50/60 Гц, 6,0-3,0 А
Потребляемая мощность	100-240 В пер. тока, 50/60 Гц, 6,0-3,0 А, 270 Вт
Производительность анализа канала	Макс. 64 канала (видеовход 640x360 при 5 к/с)
Сертификации	FCC, UL**, CE, CB, PSE

** ВНИМАНИЕ: Если установлен неправильный тип батареи, существует риск взрыва. Использованные батареи должны быть утилизированы в соответствии с инструкциями. Данное оборудование предназначено для использования в помещении, и вся проводка передачи данных должна располагаться в пределах здания.

Некоторые жесткие диски могут не работать должным образом при установке в это устройство. Перед установкой любого дополнительного жесткого диска в устройство см. следующую таблицу совместимости. Таблица совместимости жестких дисков может быть изменена без предварительного уведомления. Запросите у своего продавца актуальную версию таблицы совместимости.

Накопитель Производитель Модель Примечание

4 ТБ TOSHIBA MG08ADA400E

6 ТБ TOSHIBA MG08ADA600E

10 ТБ Seagate ST10000VE000

12 ТБ TOSHIBA MG07ACA12TE

Как открыть переднюю дверцу

ОТКРЫВАНИЕ ДВЕРЦЫ

1 Вставьте прилагаемый ключ и поверните по часовой стрелке.
2 Нажмите кнопку открывания дверцы слева.
3 Передняя панель снимается, что позволяет заменить жесткий диск.

• Производитель: IDIS Co., Ltd

• Адрес: Республика Корея, 8-10, Techno 3-ro, Yuseong-gu, Daejeon, 34012

- Импортер: ООО «Авикс Дистрибьюторский Центр» (ООО «Авикс ДЦ»)

• Адрес: 115093, г. Москва, ул. Большая Серпуховская, дом 44, помещение I, комната 19

- Дата изготовления устройства отмечена в серийном номере изделия, указанном на корпусе: седьмая и восьмая цифра слева обозначают год производства, девятая и десятая - месяц. Дополнительные сведения смотрите на веб-сайте www.idisglobal.ru

IDIS®

IDIS Co., Ltd.
