РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DA-LP1101T IDIS
РоЕ Удлинитель на большие дистанции
Руководство по эксплуатации
DA-LP1101R
DA-LP1101T
Заявление о соответствии правилам FCC
Данное устройство соответствует требованиям части 15 Правил FCC.
Эксплуатация допускается при соблюдении следующих двух условий:
(1) Данное устройство не вызывает вредные помехи, и
(2) Данное устройство должно принимать любые помехи,
включая помехи, которые могут привести к неправильной работе.
Примечание: Данное оборудование было проверено и признано соответствующим ограничениям для цифровых устройств класса А, согласно части 15 Правил FCC. Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при эксплуатации оборудования в коммерческой среде.
Данное оборудование генерирует, использует и может излучать радиочастотную энергию, и, если оно установлено и используется не в соответствии с инструкциями, может создавать помехи для радиосвязи. Эксплуатация данного оборудования в жилой зоне может вызвать вредные помехи, в этом случае пользователь должен будет устранить помехи за свой счет.
Заявление о Предосторожности Пользователя
Внимание: Любые изменения или модификации оборудования, не одобренные стороной, уполномоченной обеспечение соответствия, могут лишить вас права на эксплуатацию оборудования.
Обзор Изделия
Изделие DA-LP1101R / DA-LP1101T может быть использовано в качестве сетевого устройства Ethernet, однопортового PoE-удлинителя или устройства ввода данных PoE. При подключении к DA-LP1101R и DA-LP1101T, поддерживающих LRP (PoE удлинитель на большие дистанции), оно обеспечивает объединение в сеть через расширенный Ethernet и PoE (питание через Ethernet) до 500 метров, не ограничиваясь обычным расстоянием в 100 метров.
Характеристики Изделия
- Можно использовать в качестве однопортового PoE-удлинителя или устройства ввода данных PoE при необходимости.
- Обеспечивает связь через Ethernet и соединение PoE на расстоянии до 500 метров в случае использования функции LRP
- Поддержка функции Plug and Play без создания специальных IP-адресов.
Аксессуары
Изделие состоит из следующих компонентов.
Основной блок Адаптер 56В
Постоянного Тока и Кабель питания Переменного Тока (не включен в поставку, приобретается отдельно)
Руководство по эксплуатации

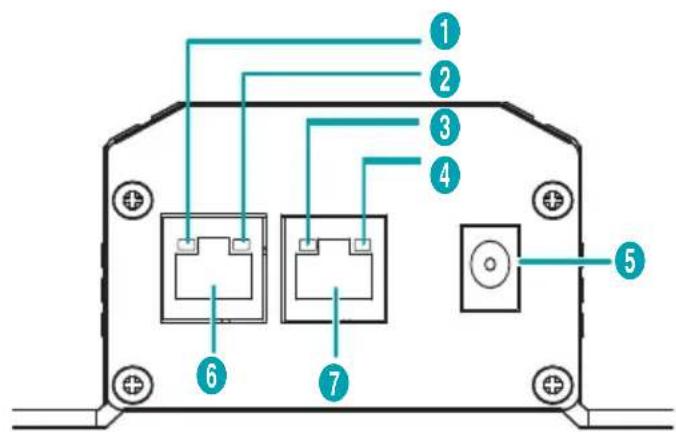

Вид спереди
DA-LP1101R
| 1 | Светодиодный индикатор L/A (оранжевый) |
| 2 | Светодиодный индикатор PoE (зеленый) |
| 3 | Светодиодный индикатор L/A (оранжевый) |
| 4 | Светодиодный индикатор питания (зеленый) |
| 5 | Потребляемая мощность |
| 6 | Порт RJ 45 (ВЫХОД LRP) |
| 7 | Порт RJ 45 (ВХОД PoE) |
DA-LP1101T
| 1 | Светодиодный индикатор L/A (оранжевый) |
| 2 | Светодиодный индикатор PoE (зеленый) |
| 3 | Светодиодный индикатор L/A (оранжевый) |
| 4 | Светодиодный индикатор питания (зеленый) |
| 5 | Потребляемая мощность |
| 6 | Порт RJ 45 (ВЫХОД LRP) |
| 7 | Порт RJ 45 (ВХОД PoE) |
Описание Светодиодных индикаторов
| L/A | Вкл Подключено | |
| Выкл Нет соединения Выкл РоE выкл | ||
| Мигающий (2.5 Гц) | Активность (с функцией LRP) | |
| Мигающий (10 Гц) | Активность (без функции LRP) | |
| PoE | Вкл РоЕ | вкл |
| Мигающий(1 Гц) | Перегрузка иликороткое замыкание | |
| Мигающий(4 Гц) | Перенапряжение илиперегревание |
* При подключении к устройству с помощью адаптера вместо PoE мигающий светодиодный индикатор PoE является показателем нормальной работы.
* Даже если светодиодный индикатор PoE включен, при низкой мощности соединение может не устанавливаться. Для получения более подробной информации изучите раздел Выходная Мощность PoE настоящего руководства.
Установка
<В случае использования Функции Удлинение РоЕ на Дальние Расстояния>
1 Подключите видеовход или Ext порт DirectIP™ NVR и Вход PoE DA-LP1101R с помощью сетевого кабеля.
2 Подключите Выход порта LRP DA-LP1101R и Вход порта LRP DA-LP1101T с помощью сетевого кабеля.
3 Подключите Выход порта PoE DA-LP1101T и сетевой порт DirectIP™ камеры с помощью сетевого кабеля.
4 В случае, если NVR не оснащен функцией PoE или ему не хватает мощности, подключите адаптер к DA-LP1101R или DA-LP1101T. (Адаптер приобретается отдельно).
5 Когда DA-LP1101R и DA-LP1101T включен, загорается светодиодный индикатор питания. Также при установке связи L / А индикатор мигает.
Схема Подключения DA-LP1101R / DA-LP101T
| Типы кабелей | |
| Кабель UTR (ДАННЫЕ + Питание) | |
| Питание от постоянного тока | |
<В случае если функция передачи на большие дистанции не используется>
1 Подключите видеовход или порт Ext DirectIP™ NVR и Входящий порт PoE (LRP) DA-LP1101R или DA-LP1101T с помощью сетевого кабеля.
2 Подключите порт Выхода PoE (LRP) DA-LP1101R или DA-LP1101T и сетевой порт камеры DirectIP™ с помощью сетевого кабеля.
Если требуется несколько уровней 1000 Мбит/с удлинителя на большие дистанции, вы можете использовать несколько DA-LP1101R или DA-LP1101T. Для того, чтобы не использовать функцию LRP, не соединяйте Вход LRP и Выход LRP.
3 В случае если сетевой видеорегистратор не оснащен функцией PoE или не хватает мощности, подключите адаптер к DA-LP1101R или DA-LP1101T. (Адаптер приобретается отдельно)
4 Когда DA-LP1101R и DA-LP1101T включен, загорается светодиодный индикатор питания загорается. Также при установлении связи L / А индикатор будет мигать.
Технические Характеристики
| Модель | DA-LP1101R DA | -LP1101T Примечание | |
| RJ 45 | 10/100/1000 Мбит/с | ||
| 10/100 Мбит/с | В случае использования функции LRP | ||
| Питание | РоE, 48~56B Рекомендуется 56B (приобретается отдельно) | ||
| Максимальная Дистанция Передачи Данных | 100 м | ||
| 500 м | В случае использования функции LRP | ||
| РоE | 802.3at, Legacy** | ||
| Вес | 226 г | ||
| Размеры (Ш)Х(Г)Х(В) | 104 x 34 x 96 (мм) | ||
** Понятие Legacy может быть ошибочно истолковано как подключение Внешнего порта PoE к входному порту PoE. Не подключайте Внешний порт PoE (LRP) к другому оборудованию.
Возможность распространения выходного сигнала РоЕ на расстоянии
В случае использования Функции Удлинения РоЕ на Большие Дистанции
line
| Distance | 56V48V | Other | | ------------ | ------ | ----- | | 100m | 27.7 | 22.7 | | 300m | 25.5 | 20 | | 400m | 22.7 | 17.8 | | 500m | 20.9 | 14.8 | | Total | 18.5 | 12 |DA-LP1101T Возможность распространения выходного сигнала PoE
DA-LP1101R с адаптером 56B Постоянного Тока
(DA-LP1101R с адаптером 48B Постоянного Тока)
| Расстояние | Возможность распространения выходного сигнала PoE^* |
| 100 м | 27.7Вт (22.7Вт) |
| 200 м | 25.5Вт (20.0Вт) |
| 300 м | 22.7Вт (17.8Вт) |
| 400 м | 20.9Вт (14.8Вт) |
| 500 м | 18.5Вт (12.0Вт) |
В случае если Функция Удлинения РоЕ на Большие Дистанции не используется
| Возможность распространения выходного сигнала PoE с адаптером 56В Постоянного Тока | |
| Расстояние | Возможность распространения выходного сигнала PoE* |
| 100 м 3 | 1.7Вт |
| Возможность распространениявыходного сигнала PoE с адаптером 48В Постоянного Тока | |
| Расстояние | Возможность распространения выходного сигнала PoE* |
| 100 м | 26.2Вт |
* Значение может изменяться в зависимости от мощности, кабеля и типа используемого устройства PoE.
EAC
• Производитель: IDIS Co., Ltd
• Адрес: Республика Корея, 8-10, Techno 3-ro, Yuseong-gu, Daejeon, 34012
- Импортер: ООО «Авикс Дистрибьюторский Центр» (ООО «Авикс ДЦ»)
• Адрес: 115093, г. Москва, ул. Большая Серпуховская, дом 44, помещение I, комната 19
- Дата изготовления устройства отмечена в серийном номере изделия, указанном на корпусе: седьмая и восьмая цифра слева обозначают год производства, девятая и десятая - месяц. Дополнительные сведения смотрите на веб- сайте www.idisglobal.ru
