DH-2018P - Камера наблюдения IDIS - Бесплатное руководство пользователя

Тип продукта	Коммутатор DirectIP PoE
Модель	DH-2018P
Бренд	IDIS
Размеры (Ш x В x Г)	430mm x 44mm x 180mm (16.93" x 1.73" x 7.09")
Вес (основной блок)	2.05 kg (4.52 lbs)
Вес (упаковка)	3.1 kg (6.83 lbs)
Номинальное входное напряжение	AC 100-240V, 50/60Hz
Потребляемая мощность	Макс. 160W
Мощность PSE	Макс. 140W
Стандарты PoE	IEEE 802.3af-2003 и IEEE 802.3at-2009
Медные сервисные порты	16 разъемов RJ-45 (10/100BASE-TX) с PoE
Медные аплинк-порты	2 разъема RJ-45 (10/100/1000BASE-T) без PoE
Коммутационная способность	7.2 Гбит/с
Функция DirectIP	Автоматическая настройка IP-сети
Индикаторы LED	Питание, PoE Max, Сервисный порт L/A и PoE, Аплинк порт L/A и SPD
Рабочая температура	0°C до 40°C (32°F до 104°F)
Рабочая влажность	10% до 90%
Температура хранения	-30°C до 60°C (-22°F до 140°F)
Инструкции по очистке	Используйте сухую ткань. Не используйте воду, растворители или органические растворители.
Меры безопасности	Держите вдали от влажных/пыльных сред. Обеспечьте надлежащую вентиляцию (15 см сзади, 5 см по бокам). Не открывайте крышку.
Электрические сертификаты	FCC, UL, CE, CB, KC (Класс A)
Монтаж	Для установки в стойку (кронштейны в комплекте)

Часто задаваемые вопросы - DH-2018P IDIS

Что такое IDIS DH-2018P?

IDIS DH-2018P — это коммутатор DirectIP PoE с 16 портами PoE и 2 аплинк-портами, предназначенный для использования с DirectIP NVR и камерами.

Могу ли я подключить устройства без PoE к сервисным портам?

Да, сервисные порты поддерживают стандартные Ethernet-подключения. Однако питание PoE будет подаваться только на устройства, которые его запрашивают (соответствующие IEEE 802.3af/at).

Как сбросить настройки коммутатора?

Нажмите кнопку сброса на передней панели с помощью распрямленной скрепки. Быстрое нажатие перезагружает устройство; удерживайте 5 секунд, если оно не отвечает.

Какая максимальная длина кабеля для PoE?

Используйте кабели UTP категории 5 или выше максимальной длиной 100 метров (328 футов) для передачи данных и питания.

Можно ли каскадировать несколько коммутаторов DH-2018P?

Да, соедините аплинк-порты двух коммутаторов с помощью UTP-кабеля. Убедитесь, что соединение работает на 1000 Мбит/с для достаточной пропускной способности.

Сколько камер я могу подключить?

До 16 камер IEEE 802.3af или 4 камер IEEE 802.3at, в зависимости от бюджета питания (макс. 140 Вт PSE).

Что означают цвета светодиодов?

Светодиоды сервисных портов: желтый — связь/активность; зеленый — PoE активен. Светодиоды аплинк-портов: желтый — связь/активность; зеленый — скорость 1000 Мбит/с.

Совместим ли коммутатор с камерами других производителей, кроме IDIS?

Да, он поддерживает стандартные устройства PoE и Ethernet. Однако функция DirectIP для автоматической настройки IP работает только с DirectIP NVR и камерами.

Что делать, если светодиод PoE Max горит красным?

Красный светодиод PoE Max указывает на полное использование бюджета питания. Отключите некоторые устройства PoE или снизьте потребление энергии для обеспечения стабильной работы.

Как очистить коммутатор?

Используйте сухую мягкую ткань для протирки корпуса. Не используйте воду, растворители или чистящие средства. Держите вентиляционные отверстия в чистоте.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DH-2018P IDIS

Руководство по эксплуатации

DH-2010P

DH-2018P

Прежде чем приступить к изучению данного руководства

Настоящее руководство по эксплуатации содержит основные инструкции по установке и использованию Коммутатора DirectIP™ PoE, изделия корпорации IDIS.

Если вы используете данное изделие впервые или уже имеете опыт обращения с подобными изделиями, внимательно прочитайте это руководство по эксплуатации перед началом использования, учитывая предупреждения и меры предосторожности при обращении с изделием. Необходимо неукоснительно соблюдать меры предосторожности для безопасного использования изделия, описанные в этом руководстве по эксплуатации, так как они способствуют надлежащему использованию изделия, предотвращению несчастных случаев и материального ущерба.

После прочтения этого руководства по эксплуатации храните его поблизости, так как оно может потребоваться в будущем.

• Несанкционированное воспроизведение данного руководства запрещено.
• Изготовитель не несет ответственности за поломки изделия вследствие использования нестандартных деталей и аксессуаров или несоблюдения рекомендаций, содержащихся в этом руководстве по эксплуатации.
• Рекомендуется, чтобы пользователи, использующие Коммутатор DirectIP™ PoE впервые, а также лица, которые не знакомы с его использованием, обратились за технической поддержкой к розничному продавцу по вопросам монтажа и эксплуатации.
• Если вам нужно разобрать продукт для расширения функциональности или ремонта, обратитесь к продавцу или специалисту за профессиональной помощью.
• Розничные продавцы и пользователи должны учитывать, что это устройство сертифицировано и совместимо с коммерческим электромагнитным оборудованием. Если вы непреднамеренно продали или купили этот продукт, замените его на потребительскую версию.

Символы Безопасности

Символ Тип Описание
	Предупреждение	Важная инструкция или набор важных инструкций, нарушение которых может привести к серьезным травмам или гибели.
	Предосторо жность	Инструкция или набор инструкций, нарушение которых может привести к травмам персонала и / или повреждению имущества.

В Тексте

Символ Тип Описание
	Внимание	Важная информация о специальной функции.
	Примечание	Полезная информация о специальной функции.

Полезная информация о специальной функции

ДАННОЕ ОБОРУДОВАНИЕ БЫЛО ПРОТЕСТИРОВАНО И ПРИЗНАНО СООТВЕТСТВУЮЩИМ ВСЕМ ОГРАНИЧЕНИЯМ ДЛЯ ЦИФРОВЫХ УСТРОЙСТВ КЛАССА А СОГЛАСНО ЧАСТИ 15 ПРАВИЛ FСС. ЭТИ ОГРАНИЧЕНИЯ РАЗРАБОТАНЫ ДЛЯ НАДЛЕЖАЩЕЙ ЗАЩИТЫ ОТ ВРЕДНОГО ИЗЛУЧЕНИЯ ПРИ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ В КОММЕРЧЕСКОЙ СРЕДЕ. ДАННОЕ ОБОРУДОВАНИЕ ГЕНЕРИРУЕТ, ИСПOLЗУЕТ И МОЖЕТ ИЗЛУЧАТЬ РАДИОЧАСТОТНУЮ ЭНЕРГИЮ, КОТОРАЯ, В СЛУЧАЕ ИСПОЛЬЗОВАНИЯ ИЛИ УСТАНОВКИ С НАРУШЕНИЯМИ ИНСТРУКЦИЙ, МОЖЕТ СОЗДАВАТЬ ПОМЕХИ РАДИОСВЯЗИ. ЭКСПЛУАТАЦИЯ ДАННОГО ОБОРУДОВАНИЯ В ЖИЛОЙ ЗОНЕ МОЖЕТ ВЫЗВАТЬ ВРЕДНЫЕ ПОМЕХИ, И В ЭТОМ СЛУЧАЕ ПОЛЬЗОВАТЕЛЬ ДОЛЖЕН БУДЕТ УСТРАНИТЬ ПОМЕХИ ЗА СВОЙ СЧЕТ.

ПРЕДУПРЕЖДЕНИЕ. ЛЮБЫЕ ИЗМЕНЕНИЯ ИЛИ МОДИФИКАЦИИ ИЗДЕЛИЯ БЕЗ СОГЛАСОВАНИЯ С КОМПЕТЕНТНЫМ ОРГАНОМ МОГУТ ЛИШИТЬ ВАС ПРАВА НА ИСПОЛЬЗОВАНИЕ ОБОРУДОВАНИЯ. ДАННЫЙ КЛАСС ЦИФРОВОЙ АППАРАТУРЫ СООТВЕТСТВУЕТ ВСЕМ ТРЕБОВАНИЯМ РЕГУЛИРУЮЩИХ ОРГАНОВ КАНАДЫ К ОБОРУДОВАНИЮ — ИСТОЧНИКУ ИНТЕРФЕРЕНЦИИ.

Утилизация отходов производства электрического и электронного оборудования

Надлежащая утилизация изделия (Применимо в Европейском союзе и других европейских странах с раздельными системами сбора отходов)

Данная маркировка на изделии или документации к нему указывает, что оно не подлежит утилизации совместно с другими бытовыми отходами по истечении срока годности. Чтобы избежать вредного воздействия на окружающую среду или здоровье человека вследствие бесконтрольной утилизации отходов, данные отходы подлежат отделению от других типов отходов и тщательной переработке для повторного использования.

При использовании оборудования в бытовых условиях пользователям следует выяснить, куда и каким образом доставить его в целях переработки для повторного использования.

При промышленном использовании пользователям следует связаться с поставщиком для выяснения соответствующих условий договора купли-продажи. Данное изделие подлежит утилизации отдельно от других промышленных отходов.

Меры Безопасности

Информация, содержащаяся в данном разделе руководства, служит для предотвращения несчастных случаев и повреждения имущества за счет правильного использования продукта. Пожалуйста, внимательно прочитайте следующие инструкции и неукоснительно выполняйте их.

Предупреждение

Несоблюдение может привести к серьезным травмам или даже смерти.

Монтаж

Убедитесь в том, что изделие выключено, прежде чем устанавливать его, и используйте отдельную сетевую розетку.

- Представляет опасность перегрева, пожара и поражения электрическим током.

Не следует использовать изделие в слишком горячей (50 °C или выше), холодной (0 °C или ниже) или влажной окружающей среде.

• Представляет опасность пожара.

Установите изделие в затененной области для обеспечения защиты от воздействия прямых солнечных лучей и поддерживайте нормальную температуру окружающей среды. Не устанавливайте изделие вблизи источников тепла, а также таких предметов и приборов, как свечи и обогреватели.

• Представляет опасность пожара.

Внутри изделия имеются компоненты высокого напряжения. Не пытайтесь открывать крышку или разбирать, ремонтировать или модифицировать изделие.

- Представляет опасность пожара, поражения электрическим током и травм.

Порты подключения в задней части изделия слегка выступают, и размещение задней части продукта чрезмерно близко к стене приведет к излишнему перегибу кабелей или их поломке. Поддерживайте расстояние не менее 15 см между задней стороной изделия и стеной, около которой оно стоит.

- Представляет опасность пожара, поражения электрическим током и травм.

Не используйте изделие в особо влажной, пыльной или закопченной среде.

- Представляет опасность поражения электрическим током и пожара.

Всегда поддерживайте операционную среду чистой и свободной от пыли. Используйте сухую тряпку для очистки изделия. Не следует использовать воду, разбавители, или органические растворители.

- Несоблюдение этого правила может привести к повреждению отделки изделия и представляет собой опасность поражения электрическим током.

Питание

Колебания напряжения источника питания должны быть в пределах 10% от номинального напряжения, розетка должна быть заземлена. Не включайте электроприборы, такие как фен, утюг, и холодильник в ту же самую электрическую розетку, что и изделие.

- Представляет опасность перегрева, пожара и поражения электрическим током.

Не допускайте чрезмерных перегибов кабеля питания, не ставьте на него тяжелые предметы.

• Представляет опасность пожара.

Не тяните за кабель питания и не берите вилку мокрыми руками. Не вставляйте вилку в неплотно сидящую розетку.

- Представляет опасность пожара и поражения электрическим током.

Возможно, вы захотите установить UPS (источник бесперебойного питания) для безопасной эксплуатации, чтобы предотвратить повреждения из-за неожиданного прекращения подачи электричества. При возникновении вопросов о UPS свяжитесь со своим дистрибьютором.

Использование Изделия

Не ставьте чашку или контейнер с жидкостью на верхнюю плоскость изделия.

- Жидкость может пролиться и повредить внутренние части изделия, а также вызвать риск пожара.

Избегайте опасных ситуаций, таких как размещение изделия или сетевого кабеля на влажном/мокром полу, использование незаземленного удлинителя, использования поврежденного (открытого) кабеля питания, отсутствие надлежащего заземления продукта. Обратитесь к розничному продавцу или к специалисту, если у вас возникнут проблемы.

- Представляет опасность пожара и поражения электрическим током.

Если от изделия исходит странный шум или запах, отсоедините кабель питания и немедленно обратитесь в сервисный центр.

- Представляет опасность пожара и поражения электрическим током.

Предосторожность

Несоблюдение данных инструкций может привести к легким травмам и /или нанесению вреда продукту.

Монтаж

Не устанавливайте изделие в месте, которое подвергается или восприимчиво к сильному магнетизму, радиоволнам, и / или не устанавливайте продукт в непосредственной близости от устройств беспроводной передачи, таких как радиоприемник или телевизор.

- Устанавливайте изделие в месте, свободном от магнитных объектов, радиоволн и вибраций.

Настраивайте изделие в открытом и хорошо проветриваемом месте.

- Факторы внешней среды оказывают значительное влияние на производительность и долговечность изделия. Оставьте зазор не менее 15 см в задней части изделия и зазор не менее 5 см по обе стороны от изделия.

Настраивайте изделие на ровной и устойчивой поверхности. Не ставьте изделие на бок или под углом.

- Изделие может опрокинуться или упасть на пол, что может привести к неисправности и / или травмам.

Убедитесь, что вилка шнура питания изделия легко доступна.

- Необходимо обеспечить возможность легко вытащить вилку в случае серьезной неисправности или пожара.

Не устанавливайте изделие в месте, подверженном сильным ударам или вибрации.

- Несоблюдение этого правила может привести к неисправности.

Использование Изделия

Не допускайте попадание токопроводящих предметов в вентиляционные отверстия изделия.

- Несоблюдение этого правила может привести к неисправности.

Не ставьте тяжелые предметы на верхнюю плоскость изделия.

- Несоблюдение этого правила может привести к неисправности.

Не отключайте кабель питания и не поднимайте / перемещайте изделие, пока оно находится в процессе эксплуатации.

- Несоблюдение этого правила может привести к неисправности.

Всегда выключайте изделие перед подключением оптического кабеля.

Не снимайте резиновое покрытие оптического кабеля до момента подключения к изделию. Покрытие защищает кабель от загрязнения. После снятия храните его в безопасном месте для будущего использования.

Не смотрите прямо на кончик оптического кабеля или лазерный луч, исходящий от него. Также не направляйте лазер в сторону ваших глаз.

Регулярно проверяйте рабочее состояние продукта и незамедлительно обратитесь к розничному продавцу или в сервисный центр права в случае возникновения каких-либо проблем.

1

Часть 1 - Введение 8

Характеристики Изделия 8

Аксессуары 10

Обзор 10

Передняя Панель 10

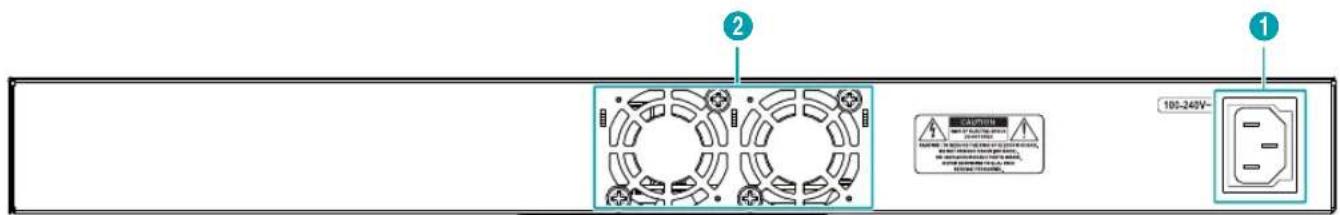

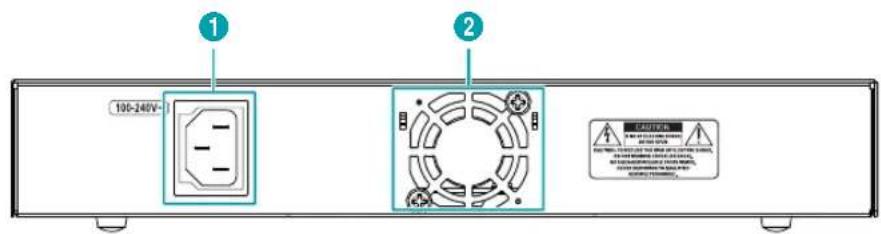

Задняя Панель 14

2

Часть 2 - Установка 15

Инструменты для установки 15

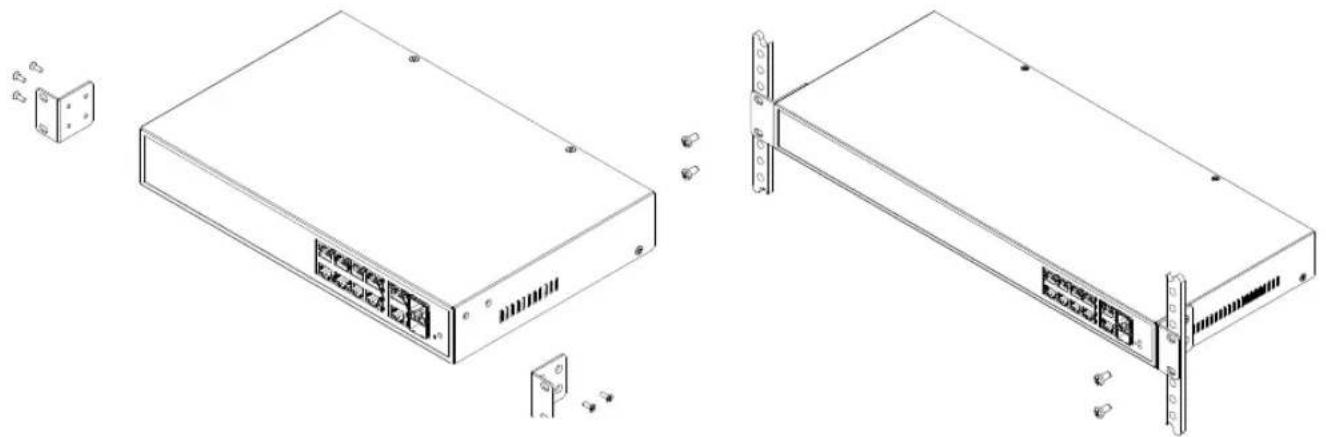

Установка в Стойку (только DH-2018P) 15

15

Установка 16

Подключение Портов 17

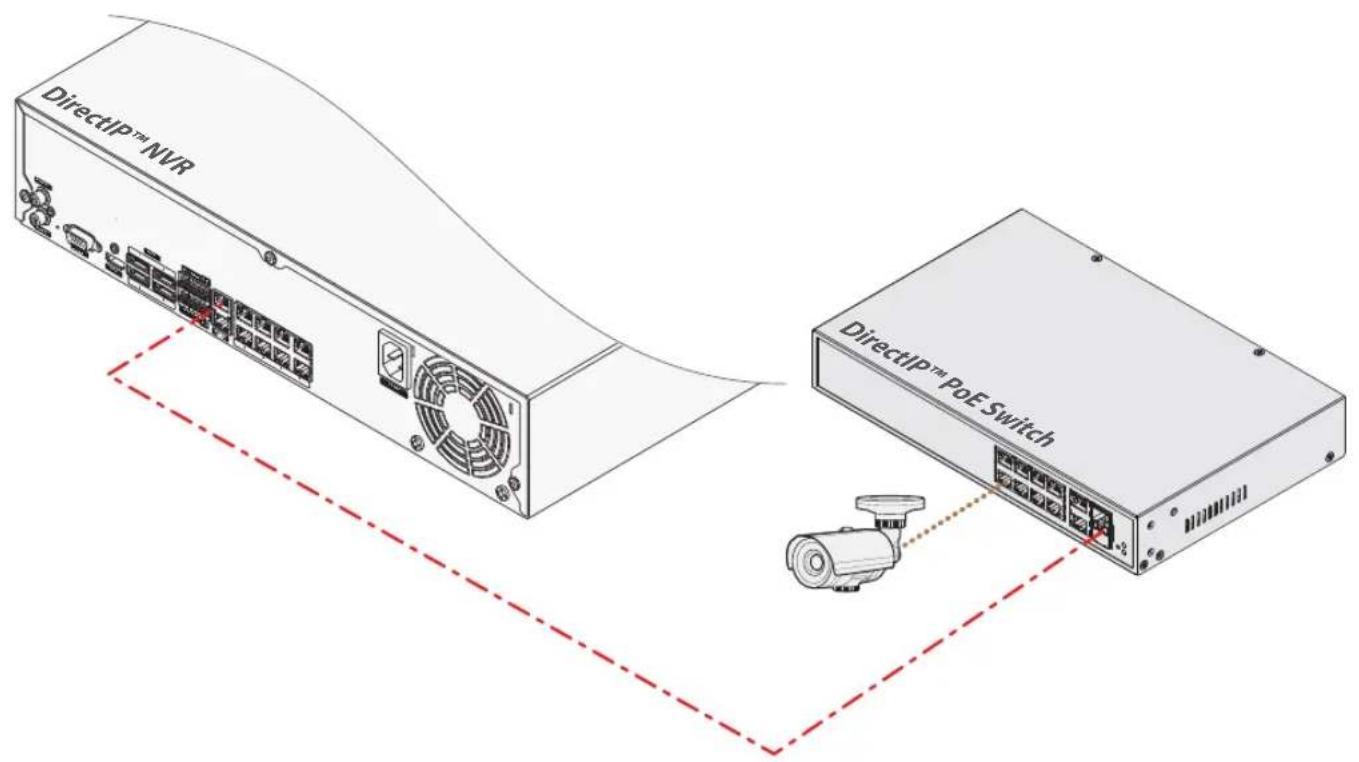

Подключение DirectIP ™ NVR 17

Подключение камеры DirectIP™ 18

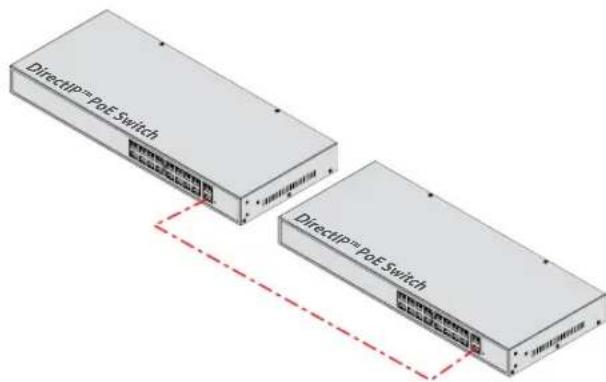

Каскадное включение 19

Предупреждения и Советы по Подключению к Портам 19

3

Часть 3 - Разное 20

Поиск и устранение неисправностей 20

Технические характеристики 21

Характеристики Изделия

Этот многопортовый Коммутатор, основанный на технологии DirectIP и питании через Ethernet IEEE 802.3af и IEEE 802.3at уровня 2, оснащен следующими функциями:

- DirectIP™

– Автоматическая IP конфигурация сети
– Индивидуальный порт передачи данных к Direct IP NVR (Сетевой Видеорегистратор)

PoE

– Совместимо с IEEE 802.3af /at
– Питание с помощью кабеля Ethernet
– Централизованное управление питанием для большей сетевой инфраструктуры
– Альтернативный источник питания Р оЕ

Подача питания через витые пары 4/5 и 7/8.

• Улучшенный интерфейс

– Скорость передачи данных на сервисные порты 100 Мбит/с
– Скорость передачи данных на порты Uplink 1 Гбит/с

- Возможности переключателя

– Стандартный Ethernet-мост

Данный коммутатор PoE может одновременно передавать данные и питание к подключенным сетевым камерам через кабели Ethernet с применением портов с подключенной функцией PoE. Он не требует применения отдельного питания для каждой сетевой камеры и таким образом сокращает затраты на установку.

Коммутатор PoE предоставляет интеллектуальные услуги, такие как QoS, безопасность, ACL (Access Control List) и управление многоадресной передачей для обеспечения стабильного взаимодействия через сеть и для устройства сети с высокой производительностью.

Два сервисных порта оснащены разъемами RJ-45, поддерживающими 10/100/1000 BASE-T без функции PoE (Power Over Ethernet). Другие порты оснащены разъемами RJ-45, поддерживающими 10/100 BASE-TX без функции PoE.

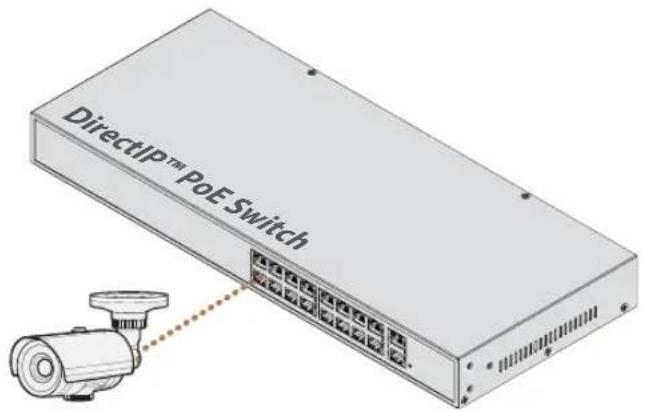

Диаграмма подключения Коммутатора DirectIP™ PoE

Типы Кабелей
	Кабель UTP (Только данные)
	Кабель UTP (Данные + PoE)

Аксессуары

При распаковке изделия проверьте содержимое упаковки, чтобы убедиться, что все перечисленные аксессуары включены в комплект.

DH-2010P/2018P
• Кабель Питания
- Руководство
- Кронштейны для Установки на Стойку: 2 шт. (только DH-2018P)
- Крепежные винты (6 шт. только для DH-2018P)

Обзор

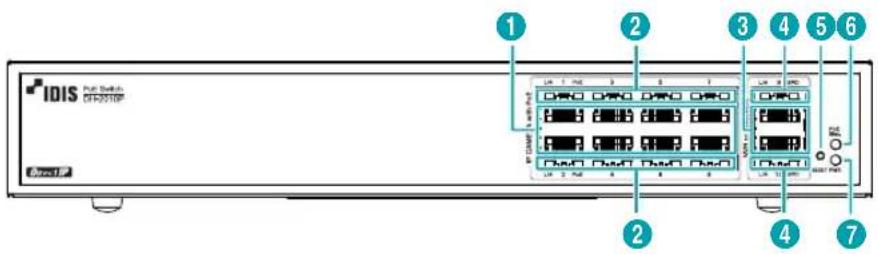

Передняя Панель

DH-2010P

1 Сервисные Порты RJ-45 2		Светодиодные индикаторы Сервисных Портов RJ-45	3 Порты Uplink RJ-45
4	Светодиодные индикаторы Портов Uplink RJ-45	5 Переключатель Перезагрузки	6 Светодиодный индикатор Макс. PoE
7	Светодиодный индикатор Питания

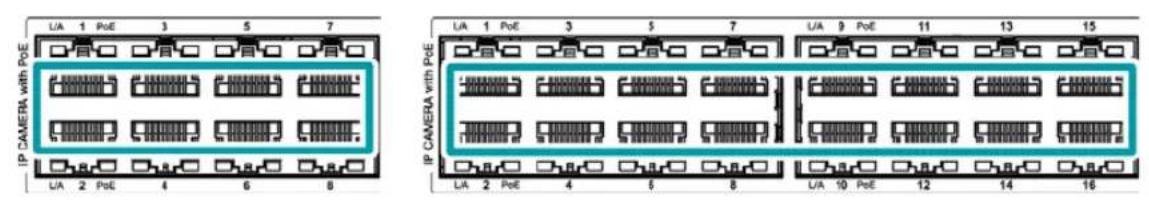

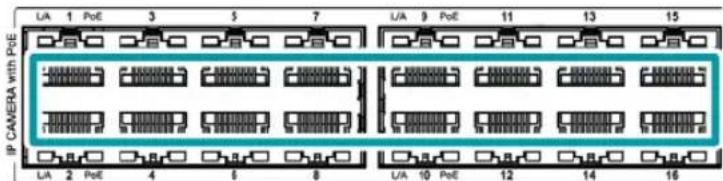

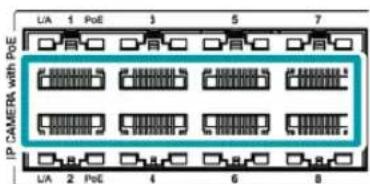

1 Сервисные Порты RJ-45

Это порты RJ-45 с поддержкой PoE. Подключите сетевую камеру к одному из данных портов.

Модель Номера Портов
DH-2010P 1 - 8
DH-2018P 1 - 16

• Сетевые камеры с поддержкой PoE будут получать питание по линии сигнала без использования внешнего источника питания.
• Каждый порт оснащен автоматическим обнаружением Auto-MDI/MDI-X и работает на скорости 10/100 Мбит/с в полном/ полудуплексном режиме.

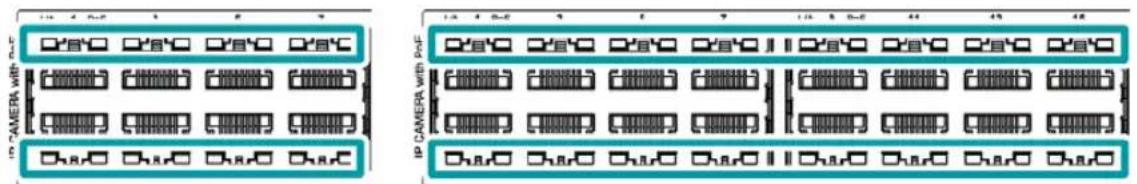

2 Светодиодные индикаторы Сервисных Портов RJ-45

Эти индикаторы показывают состояние Сервисных Портов RJ-45.

• Цвет индикатора указывает на подключение и скорость связи с подключенным устройством.
• Каждый светодиодный индикатор отображает состояние L/A (подключение к сети/активность) PoE на основе положения светодиодной кнопки PoE.

Показания Состояния Светодиодных Индикаторов

Режим	Состояние	Цвет Описание
L/A (Подключение/Активность)	Вкл.	Оранжевый	Нормальное подключение к сети на скорости 10/100 Мбит/с
	Мигающий Оранжевый		Передача данных по сети в процессе на скорости 10/100 Мбит/с
	Выкл. -		Подключение к сети отсутствует или имеется проблема с подключением
PoE	Вкл.	Зеленый	Подключен и нормально передает питание через сеть к сетевой камере IEEE 802.3af с поддержкой PoE
	Выкл. - Не подключен		к сетевой камере с поддержкой PoE

3 Порты Uplink RJ-45

Порты Uplink RJ-45 используются для подключения коммутатора к устройству более высокого уровня. Эти порты являются полезными при каскадном подключении нескольких сетевых устройств.

• Если они не используются для подключения Uplink, эти порты можно использовать в качестве служебных портов, но они не поддерживают PoE.
• Каждый порт оснащен автоматическим обнаружением Auto-MDI/MDI-X.
• Эти порты работают в разных режимах в зависимости от скорости сети. (10/100 Мбит/с: полный/ полудуплексный режим, 1000 Мбит/с: полнодуплексный режим)

5 Светодиодные индикаторы Портов Uplink RJ-45

Эти светодиодные индикаторы отражают Портов Uplink RJ-45.

Цвет индикатора указывает на подключение и скорость связи с подключенным устройством.

Показания Состояния Светодиодных Индикаторов

Режим	Состояние	Цвет Описание
L/A (Подключение/Активность)	Вкл.	Оранжевый	Нормальное подключение к сети на скорости 10/100/1000 Мбит/с
	Мигающий Оранжевый		Передача данных по сети в процессе на скорости 10/100/1000 Мбит/с
	Выкл. -		Подключение к сети отсутствует или имеется проблема с подключением
СК (Скорость)	Вкл.	Зеленый	Нормальное подключение к сети на скорости 1000 Мбит/с
	Выкл.	-	Подключение к сети отсутствует или имеется проблема с подключением

9 Переключатель Перезагрузки

Переключатель Перезагрузки, расположенный слева от кнопки Светодиодного индикатора питания, применяется для сброса настроек изделия. Нажатие на Переключатель Перезагрузки влечет за собой немедленную перезагрузку изделия.

Если изделие не перезагружается после нажатия Переключателя, нажмите и удерживайте Переключатель в течение 5 секунд. Для нажатия на Переключатель перезагрузки потребуется выпрямленная скрепка.

0 Светодиодный индикатор РоЕ Макс.

Светодиодный индикатор PoE Макс. отражает состояния PoE.

Показания Состояния Светодиодных Индикаторов

Режим	Состояние	Цвет Описание
PoE Макс.	Вкл. Красный	Питание подключенной сетевой камеры с поддержкой PoE достигло максимально допустимого уровня
	Мигающий	Красный
	Выкл. -

! Светодиодный индикатор Питания

Светодиодный индикатор Питания отражает статус питания вкл/выкл.

Светодиодный индикатор Питания загорается красным, чтобы показать, что питание подается в систему.

Задняя Панель

DH-2010P

DH-2018P

1

Разъем питания

2

Вентиляция

1 Разъем Питания

Подключите кабель питания к этому разъему. Это изделие не имеет отдельной кнопки вкл/выкл и включается в момент подачи питания.

• Расположите кабель питания, так чтобы об него нельзя было споткнуться и получить повреждение от удара о стулья, шкафы, столы и другие объекты, находящиеся поблизости.
• Не прокладывайте кабель питания под ковром или ковровым покрытием.
• Кабель питания заземлен. Его разъем нельзя модифицировать, даже если розетка питания не включает заземляющий контакт.
• Используйте выделенную розетку.

Инструменты для Установки

Проверьте наличие следующих аксессуаров. Вам потребуется больше инструментов, кроме тех аксессуаров, которые не поставляются в комплекте.

• DH-2010P/2018P
• Кабель Питания
• Руководство

Инструменты для установки на стойке (только DH-2018P)

- Кронштейны для Крепления на Стойку: 2 шт., Шурупы: 6 шт.

- Отвертка со стандартной головкой: Средняя (0.6 см/0.24 дюймов)

- Инструменты для того, чтобы снять верхнюю или нижнюю крышку

- Отвертка со стандартной головкой: Маленькая (0.3 см - 0.12 дюймов)

Крепление в Стойку (только DH-2018P)

Существует риск того, что вы уроните изделие во время крепления на стойку или снятия со стойки. Чтобы предотвратить ущерб или повреждения, выполняйте следующие правила:

• Если вы крепите на стойку только одно изделие, размещайте его в самом нижнем положении.
• Если вы крепите на стойку более одного изделия, размещайте более тяжелое изделие внизу.

Убедитесь, что между изделием и стеной, полом или потолком достаточно пространства для циркуляции воздуха, чтобы предотвратить перегрев изделия.:

• В комплекте с кронштейном поставляется 6 шурупов. Храните их в надежном месте.
- Если с кронштейном поставляется безопасная основа, можно установить изделие более просто и надежно с применением безопасной основы.

Установка

1 Расположите изделие на ровной и безопасной поверхности и подготовьте отвертку среднего размера со стандартной головкой (0.6 см/0.24 дюймов).
2 Закрепите кронштейны шурупами с обеих сторон (3 точки с каждой стороны) передней панели с помощью имеющихся в комплекте шурупов и отвертки среднего размера со стандартной головкой. Смотрите первую картинку ниже.
3 Установите изделие на стойку путем прикручивания кронштейнов к стойки с помощью имеющихся в комплекте шурупов.

Крепление кронштейна к изделию Крепление изделия к стойке

Подключение Портов

Подключение к DirectIP ™ NVR

1 Подключите порт DirectIP™ NVR VIDEO IN/Ext. к порту Uplink RJ-45 системы с помощью кабеля UTP.
2 Проверьте состояние светодиодного индикатора SPD порта Uplink RJ-45 и убедитесь в том, что было установлено нормальное соединение.

• При подключении порта DirectIP™ NVR VIDEO IN/PoE к порту Uplink RJ-45 системы, пропускной способности системы может оказаться недостаточно, и NVR может не записывать видео в нормальном режиме
• Если коммутатор PoE не подключен с сетевому соединению на скорости 1000 Мбит/с, пропускной способности системы может оказаться недостаточно, и NVR может не записывать видео в нормальном режиме.

Подключение Камеры DirectIP™

1 Подключите служебный порт системы RJ-45 к порту RJ-45 сетевой камеры с помощью кабеля UTP

2 Проверьте состояние светодиодного индикатора служебного порта RJ-45 и убедитесь в том, что было установлено нормальное соединение

Камеры PoE, подключенные к служебным портам RJ-45, могут получать питание по кабелю UTP.

Каскадное Включение

1 Подключите порты Uplink RJ-45 системы 1 и системы 2 с использованием кабеля UTP.

2 Проверьте состояние светодиодного индикатора SPD порта Uplink RJ-45 и убедитесь в том, что между двумя изделиями было установлено нормальное соединение.

Если коммутатор PoE не подключен к сетевому соединению на скорости 1000 Мбит/с, пропускной способности системы может оказаться недостаточно, и NVR может не записывать видео в нормальном режиме.

Предупреждения и Советы по Подключению к Портам

- Поддерживайте длину кабеля UTP не менее чем 100 м (328 футов).

- Мы рекомендуем использовать кабели UTP категории 5 или выше с разъемами RJ-45 для подключения к системе. Порты системы могут автоматически различать разъемы MID и MDIX, поэтому нет необходимости использовать перекрестный кабель при подключении к портам TX другого устройства.

- Порты восходящей линии связи системы RJ-45 можно использовать в качестве служебных портов, но они не поддерживают PoE.

Поиск и Устранение Неисправностей

Проблема Проверьте
Светодиодный индикатор питания не включается.	Проверьте кабель питания.Проверьте наличие питания в розетке, к которой подключен кабель.
Система выключается вскоре после подачи питания.	Проверьте компоненты подключения к сети питания на предмет утечки электрической энергии.Проверьте розетку на предмет утечки электрической энергии и стабильности тока.Убедитесь, что вентиляционные отверстия и порты системы чистые.Если проблема не устранена, это может указывать на неисправность внутренних конструкций системы. Пожалуйста, обратитесь в сервисный центр.
Система не загружается. Нажмите переключатель перезагрузки на передней панели и посмотрите, загружается ли система в нормальном режиме.Отключите кабель питания, а затем подключите его снова.
Система не может распознать сетевой интерфейс.	Проверьте кабель интерфейса и статус подключения кабеля.Проверьте светодиодный индикатор для каждого порта.

Технические Характеристики

Модель DH-2010P DH-2018P
ЦПУ Встроенный MIPS
Системная Память 256 M6 SDRAM, 32 M6 Flash
Коммутирующая способность 5.6 Гбит/с 7.2 Гбит/с
Медный Служебный Порт		8 Разъемов RJ-45(10/100BASE-T)	16 Разъемов RJ-45(10/100BASE-T)
Медный Порт Uplink 2 Разъема RJ-45 (10/100/1000BASE-T)
Номинальная мощность		100-240 В Переменного Тока, 50/60 Гц	100-240 В Переменного Тока, 50/60 Гц
Потребляемая мощность Макс.		90 Вт Макс. 160 Вт
Мощность PSE Макс. 70 Вт		Макс. 140 Вт
PoE-поддерживаемые стандарты		IEEE 802.3af-2003 и IEEE 802.3at-2009
Подключение Сетевых Камер с поддержкой PoE		До 8 камер IEEE 802.3af или 2 камеры IEEE 802.3at	До 16 камер IEEE 802.3af или 4 камеры IEEE802.3at
Условия окружающей среды	Рабочая Температура	0°C - 40°C
	Рабочая Влажность	10 ~ 90%
	Температура Хранения	30°C - 60°C
Размеры (Ш x В x Г)		280 мм x 44 мм x 180 мм	430 мм x 44 мм x 180 мм
Вес (Основной Блок)		1.35 кг	2.05 кг
Вес (Упаковка)		2.1 кг	3.1 кг
Электрические Сертификаты		FCC, UL, CE, CB, KC

• Габаритная ширина указана без учета кронштейнов для крепления в стойку.
• Данные характеристики изделия могут быть изменены без предварительного уведомления.

Производитель: IDIS Co., Ltd
• Адрес: Республика Корея, 8-10, Techno 3-ro, Yuseong-gu, Daejeon, 34012
- Импортер: ООО «Авикс Дистрибьюторский Центр» (ООО «Авикс ДЦ»)
• Адрес: 115093, г. Москва, ул. Большая Серпуховская, дом 44, помещение I, комната 19
Дата изготовления устройства отмечена в серийном номере изделия, указанном на корпусе: седьмая и восьмая цифра слева обозначают год производства, девятая и десятая - месяц. Дополнительные сведения смотрите на веб- сайте www.idisglobal.ru

IDIS®

IDIS Co., Ltd.
