KL 1600 Extra - мойка высокого давления Comet - Бесплатное руководство пользователя

Тип продукта	Высоконапорный очиститель
Бренд	Comet
Модель	KL 1600 Extra
Номинальная мощность	1600 Вт
Максимальное давление	120 бар
Расход воды	6 л/мин
Напряжение питания	230 В ~ 50 Гц
Класс защиты	Класс II
Степень защиты	IPX5
Вес	8,5 кг
Размеры (Д × Ш × В)	350 × 280 × 800 мм
Длина кабеля питания	5 м
Длина шланга высокого давления	8 м
Тип двигателя	Коллекторный двигатель с щетками
Система автоматического отключения	Да (остановка двигателя при отпускании курка)
Транспортная ручка	Да
Включенные аксессуары	Пистолет, удлинитель, вращающаяся насадка, насадка для плоской струи, адаптер для моющего средства
Уровень шума (Lpa)	75 дБ(А)
Рекомендуемое обслуживание	Регулярная очистка фильтра на входе воды, слив системы зимой
Безопасность	Блокировка безопасности на пистолете, тепловая защита от перегрузок
Запасные части и ремонтопригодность	Доступны через сервисный центр Comet
Общая информация	Инструкция доступна на нескольких языках на notice-facile.com

Часто задаваемые вопросы - KL 1600 Extra Comet

Как запустить высоконапорный очиститель Comet KL 1600 Extra?

Убедитесь, что устройство подключено к розетке 230 В и вода открыта. Нажмите кнопку включения/выключения, затем нажмите на курок пистолета для выпуска воздуха. Как только вода начнет течь равномерно, устройство готово к работе.

Какое максимальное давление у KL 1600 Extra?

Максимальное давление составляет 120 бар, подходит для чистки террас, автомобилей и наружных стен.

Можно ли использовать моющее средство с этим очистителем?

Да, устройство оснащено адаптером для моющего средства. Используйте специальное моющее средство для высокого давления и установите насадку в режим низкого давления.

Что делать, если давление слабое?

Проверьте, не засорен ли входной фильтр воды, не перегнут ли шланг и не частично забита ли насадка. При необходимости прочистите насадку иглой.

Как подготовить очиститель к зиме?

Слейте всю воду из системы, запустив устройство без воды на несколько секунд. Храните его в месте, защищенном от мороза. Если остатки воды замерзнут, устройство может быть повреждено.

Двигатель останавливается сам по себе, это нормально?

Да, система автоматического отключения выключает двигатель при отпускании курка для экономии энергии и снижения износа.

Как заменить щетки двигателя?

Угольные щетки доступны после снятия крышки двигателя. Используйте идентичные щетки (артикул в инструкции). При необходимости обратитесь к специалисту.

Какие аксессуары совместимы?

Все аксессуары Comet для очистителей высокого давления серии KL совместимы: полотерные щетки, фасадный очиститель и т.д.

Как очистить фильтр на входе воды?

Открутите соединитель впуска воды, извлеките сетчатый фильтр и промойте его чистой водой. Установите обратно перед каждым использованием.

Где найти полную инструкцию?

Инструкция доступна для бесплатного скачивания на notice-facile.com в формате PDF, на 160 страницах на нескольких языках.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KL 1600 Extra Comet

RU • Руководство - Эксплуатация И Обслуживание 147

Italiano

English

Français

Español

Čeština

Deutsch

Ελληνικά

Magyar

Nederlands

Polski

Português

Slovenčina

Suomi

Русский

1

Выражая признательность за выбор гидроочистителя нашего производства, позволит напрмнить, что данное устройство очистки спроектировано и изготовлено в расчете на максимальную техническую безопасность труда обсужива.щего персонала, на максимальную эффективность технической эксплуатации и полное соответствие принципам охраны окружающей среды.

С целью постоянного поддержания характеристик устройства на надлежащем уровне, рекомендуем внимательно прочитать настоящее Руководство по эксплуатации и просим придерживаться приведенных рекомендаций и указаний. В частности, советуем уделить особое внимание тем частям Руководства, в которых приводится текст, отмеченный условным знаком

ВНИМАНИЕ

поскольку в данных частях Руководства содержатся принципиальные указания по безопасному использованию гидроочистителя.

Фирма-изготовитель гидроочистителя полностью снимает с себя любую ответственность за ущерб, причиненный.

• несоблюдением указаний приведенных в настоящем Руководстве;
• использованием гидроочистителя для целей отличных от тех, которые перечислены в пункте «ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ»
• использованием гидроочистителя в нарушение существующих норм техники безопасности и предупреждения несчастных случаев на рабочих местах;
• неправильной установкой гидроочистителя;
• неправильным техобслуживанием;
• внесением технических изменений или проведением операций не согласованных с фирмой-изготовителем гидроочистителя;
• использованием не фирменных запасных частей или не подходящих для применения к данной модели устройства гидроочистки;
• проведением ремонтных работ, выполненных техническим персоналом не имеющим специальной подготовки для данного типа технического вмешательства.

1.1 Адрес Изготовителя

Адрес фирмы-изготовителя гидроочистителя приводится в конце Руководства в Сертификате соответствия правилам, принятым в Европейском Сообществе.

1.2 Использование и Хранение Руководства По Экспуатации и Техобслуживанию Гидроочистителя

Руководство по эксплуатации и техническому обслуживанию является неотъемлемой составной частью гидроочистителя и должна храниться в сухом и и на дежном месте для необходимой консультации.

В Руководстве приводятся важные сведения относительно техники безопасности при эксплуатации гидроочистителя, как для самого оператора, так и для персонала, находящегося в непосредственной близости от него при соблюдении норм по охраны окружающей среды.

В случае порчи или утраты Руководства необходимо запросить новую копию у дистрибьютора ма шины или в центре технического обслуживания.

В случае передачи устройства гидроочистки другому пользователю, необходимо передать ему также и Руководство по эксплуатации и техническому обслуживанию.

Нами сделано все необходимое для наилучшего составления Руководства. Однако, если будут обнаружены какие-либо недостатки, мы просим сообщить фирме-изготовителю или Центру техобслуживания об их наличии.

Фирма-изготовитель оставляет за собой право внести, без какого-либо предварительного уведомления, любые изменения в настоящем Руководстве с целью усовершенствования и внесения необходимых поправок.

Любое воспроизведение настоящего Руководства, даже частичное, без предварительного письменного разрешения фирмы-Изготовителя, запрещается.

1.3 Условиные Обозначения и Определения

1.3.1 Символы

Условное обзначение:

ВНИМАНИЕ

которым отмечены определенные части настоящего Руководства указывает на возможность причинения ущерба обслуживающему персоналу в случае несоблюдения приводимых указаний и предупреждений.

Условное обзначение:

ПРЕДУПРЕЖДЕНИЕ

которым отмечены определенные части настоящего Руководства указывает на возможность причинения ущерба гидроочистелюв случае несоблюдения приводимых указаний и предупреждений.

1.3.2 Определения

• Технический специалист: обычно из центра технического обслуживания, имеющий специальную подготовку и допуск к ремонтным работам и внеочередным работам по техобслуживанию гидроочистителя. Техническое вмешательство по ремонту электросистемы должно производиться специально подготовленным техническим персоналом, имеющим специальную электротехническую квалификацию, т.е. специально подготовленным техником, обладающим допуском к установке, ремонту и проверке работы электрических устройств в соответствии с техническими нормами страны, где осуществляется эксплуатация гидроочистителя.
• Total Stop: приводится в действие, когда при нормальной эксплуатации гидроочистителя, отпускается рычаг гидропистолета.
• Easy Start: устройство которое позволяет запуск гидроочистителя с уменьшением давления в течение первых фаз работы.

2 ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКИЕ ДАННЫЕ

KL 1300 KL 1400 KL 1600
Classic Extra Classic Extra Classic Extra

ЭЛЕКТРОПИТАНИЕЭлектросеть 230 V / 1~50 Hz
Поглощаемая мощность 1,7 kW 2,0 kW 2,3 kW
Предохранитель 16 A
ГИДРАВЛИЧЕСКАЯ СИСТЕМАМаксимальная температура подаваемой воды 50 °C / 122 °F
Минимальная температура подаваемой воды 5 °C / 41 °F
Минимальный расход подаваемой воды	450 l/h / 120 US gph		500 l/h / 132 US gph		560 l/h / 148 US gph
Максимальное давление подаваемой воды	0,8 MPa / 8 bar / 116 psi
Максимальная глубина наполнения	0 m / 0 ft
ЭКСПЛУАТАЦИОННЫЕХАРАКТЕРИСТИКИПроизводительность	360 l/h / 95 US gph		410 l/h / 108 US gph		480 l/h / 127 US gph
Максимальное давление	13 MPa / 130 bars / 1885 psi		14 MPa / 140 bars / 2031 psi		15 MPa / 150 bars / 2175 psi
Реактивная сила воды на гидропистолете	16 N		19 N		23 N
Уровень звукового давления	93 dB (A)
Вибрация руки оператора	0,73 m/s2		1,31 m/s2		1,7 m/s2
МАССА И ГАБАРИТЫДлина х ширина х высота	310 x 308 x 820 mm / 12 x 12 x 32 in
Масса	12 kg / 26 lb	13 kg / 29 lb	12 kg / 26 lb	13 kg / 29 lb	13 kg / 29 lb	14 kg / 31 lb
Емкость бака моющего средства	0,35 l / 0,09 US gal

Приведенные технические данные и характеристики приблизительны. Изготовитель оставляет за собой право вносить любые необходимые технические изменения в конструкцию гидроочистителя.

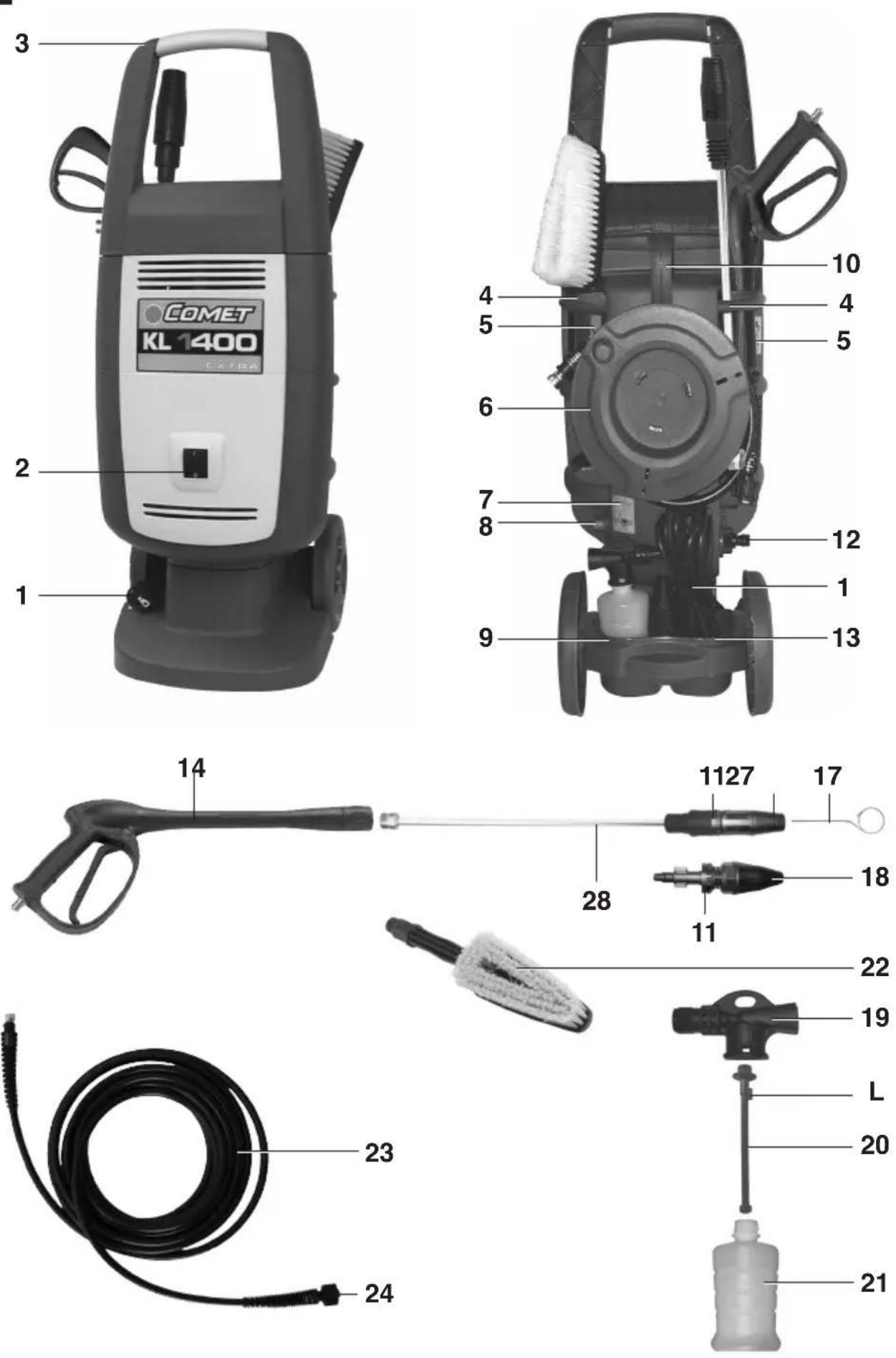

2.1 Идентификация Компонентов

Ссылаемся на рисунки 1 и 4, приведенные в начале руководства и перечисляем составные части гилроочистителя.

1 тектрокабель питания
2 Главный выключатель
3 Ручка перемещения
4 Гнездодля гидропистолета/трубы гидромонитора
5 Предупредительная табличка
6 Трубонаматыватель
7 Идентификационная табличка
8 Муфта выпуска воды
9 Гнездо пенообразующего гидромонитора
10 Подъемная ручка
11 Блокирующее кольцо Securfix
12 Быстродействующая муфта подвода воды
13 Место для электрокабеля питания
14 Гидропистолет
17 Шпилька для чистки сопла
18 Головка вращающегося сопла Кщещоуе (только для мод. Extra)
19 Пенообразующий гидромонитор
20 Устройство регулирования всасывания моющего средства
21 Бак моющего средства
22 Гидрощетка (только для мод. Extra)
23 Труба высокого давления
24 Быстродействующее соединение трубы высокого давления
25 Защитный стопор рычага гидропистолета
26 Рычаг гидропистолета
27 Держатель сопла
28 РычаггидропистолетаТрубагидромонитора

2.2 Защитные Устройства

Гидроочиститель оснащен следующими нижеперечисленных защитными устройствами:

a) Термозащищающее устройство

Это - устройство, которое останавливает работу гидроочистителя в случае перегрева двигателя.

В таком случае выполнить следующие операции:

• повернуть главный выключатель (2) в позицию «0" и вытащить вилку электрокабеля из розетки;
- нажать рычаг (26) гидропистолета, чтобы сбросить остаточное давление;
- подождать 10-15 минут, чтобы гидроочиститель охла дился;
- проверить, чтобы были соблюдены предписания, указанные в пункте "ОТЛАДКА И ПРОВЕРКА ЭЛЕКТРОСИСТЕМЫ", особенно в части касающейся контроля длины используемого электрокабеля;
- вновь вставить вилку электрокабеля в розетку и произвести операцию описанную в разделе "ЭКСПЛУАТАЦИЯ".

ВНИМАНИЕ

• В случае повторного самопроизвольного включения указанного защитного устройства, необходимо полностью прекратить пользоваться гидроочистителем и установить причину неполадлк, обратившись за помощью к Специалисту

b) Клапан ограничения/ регулирования давления.

Это — клапан для регулирования накачиваемой жидкости, обеспечивающий возврат жидкости в в зону всасывания во избежание опасного давления при закрытии гидропистолета или при установке значений давления выше максимальных допустимых.

с) Устройство блокировки рычага гидропистолета.

Это — защитный стопор (25), нажав которого можно заблокировать рычаг (26) гидропистолета (14) в позиции закрытия, предотвращая его случайное срабатывание (Рис. 4, позиция S).

2.3 Техническое Предназначение

ВНИМАНИЕ

• Гщроочиститель предназначено исключительно для:
• мойки транспортных средств, оборудования, строительных сооружений, инструментов и т.д. с помощью холодной воды с моющими веществами, рекомендуемыми Изготовителем:
• использования моющих веществ, рекомендуемых Изготовителем:
• прочистки внутренних поверхностей различных труб от отложений с использованием приспособлений рекомендуемых Изготовителем:

• гидропескоструйной очистки различных предметов с использованием приспособлений рекомендуемых Изготовителем.

• Гидроочиститель не должен быть использован для мойки людей, животных, электрооборудования под напряжением, а также хрупких предметов и для мойки самого себя.

• Гидроочиститель не следует использовать в условиях повышенной взрывоопасности или вызывающих повышенную коррозивность.
• В случае применения на борту транспортных средств, самолетов и теплоходов рекомендуется обратиться в Службу Технической помощи фирмы-изготовителя для получения дополнительной инструкции.

Любое другое использование гидолочистителя считается как использование не по назначени.

Изготовитель снимает с себя полностью ответственность за любой ущерб, причиненный использованием гидроочистителя не по назначению или неправильной эксплуатацией.

3 РАСПАКОВКА

ВНИМАНИЕ

• При распаковке оборудования пользоваться защитными перчатками и защитными очками во избежание повреждения рук и раздражения глаз.
• Упаковочные материалы (пластиковые пакеты, пленка и скрепки) не должны быть доступны детям, поскольку представляют собой реальную опасность
• Демонтаж и утилизация демонтированных частей должны осуществляться в полном соответствии с существующим нормам техники безопасности страны, где будет установлен гидроочистителя. В частности, пакеты и пластмассовые материалы не должны просто выкидываться так способны серьезно загрязнять окружающую среду.
• По завершению распаковки убедиться в целостности гидроочистителя и его составных частей. В случае возникновения сомнений ни в коем случае не пользоваться гидроочистителем, но обратиться за помощью в Специализированный Центр техобслуживания для необходимой проверки.

3.1 Табличка с Общими Паспортными Данными и Таблички с Предупреждающими Знаками

Ссылаться на Рис.1 в начале руководства по эксплуатации и техобслуживанию. Идентификационная табличка (7) приводит серийный номер и основные технические характеристики гидроочистителя. Таблички с предупреждениями (5) и (11) информируют о наличии неустранимых рисков в случае несоблюдения следующих запретов: эксплуатация моечной машины, если пользователь предварительно не прочитал внимательно руководство; использование моечной машины для мытья людей, животных, электрического I оборудования и самой моечной машины.

ВНИМАНИЕ

• После распаковки гидроочистителя убедиться в наличии и читаемости идентификационной и предупредительной табличек. В противном случае обратиться к Дистрибьютору или в Специализированный технический Центр для их восстановления.
• Если в процессе эксплуатации машины таблички оказываются изношенными и плохо читаются, обратиться к Дистрибьютору или в Специализированный технический Центр для их замене на новые.

3.2 Стандартная комплектация

Проверьте, чтобы в упаковке приобретенного вами изделия находились следующие части:

• моечная машина высокого давления KL;
- нагнетательная труба высокого давления с быстросрабатывающим соединением;
• моечная щетка (только Extra);
• гидромонитор;
- насадка с поворотной форсункой (только Extra);
- насадка с форсункой;
• гидромонитор пены;
- руководство по эксплуатации и обслуживанию;
• гарантийный сертификат;
- книжка сервисного центра;
- шпилька для прочистки форсунки;

• рукоятка;
  • 2 винта крепления рукоятки,

При выявлении каких бы то ни было проблем обращайтесь к дилеру или в официальный обслуживающий центр.

3.3 Дополнительное Оборудование

Стандартное техническое оснащение гидроочистителя может быть дополнительно благодаря следующему широкому выбору вспомогательных устройств:

• гидромонитор для песчаной смеси, предназначенный для полировки поверхностей, для удаления ржавчины и остаточного материала;
• зонд для очистки засоренных труб и трубопроводов;
- вращающая гидрощетка для очистки деликатных поверхностей;
• гидромонитора для мытья пола.

ВНИМАНИЕ

- Дополнительное непредусмотренное оборудование, устанавливаемое на гидроочистителе может нарушить нормальную работу гидроочистителя и сделать его опасным. Необходимо пользоваться опциональными дополнительными устройствами рекомендуемыми Изготовителем. Что касается общих инструкций, мер технической безопасности, установки, эксплуатации и технического обслуживания дополнительных устройств, необходимо ссылаться на техническую документацию, которая к ним прилагается.

4 УСТАНОВКА

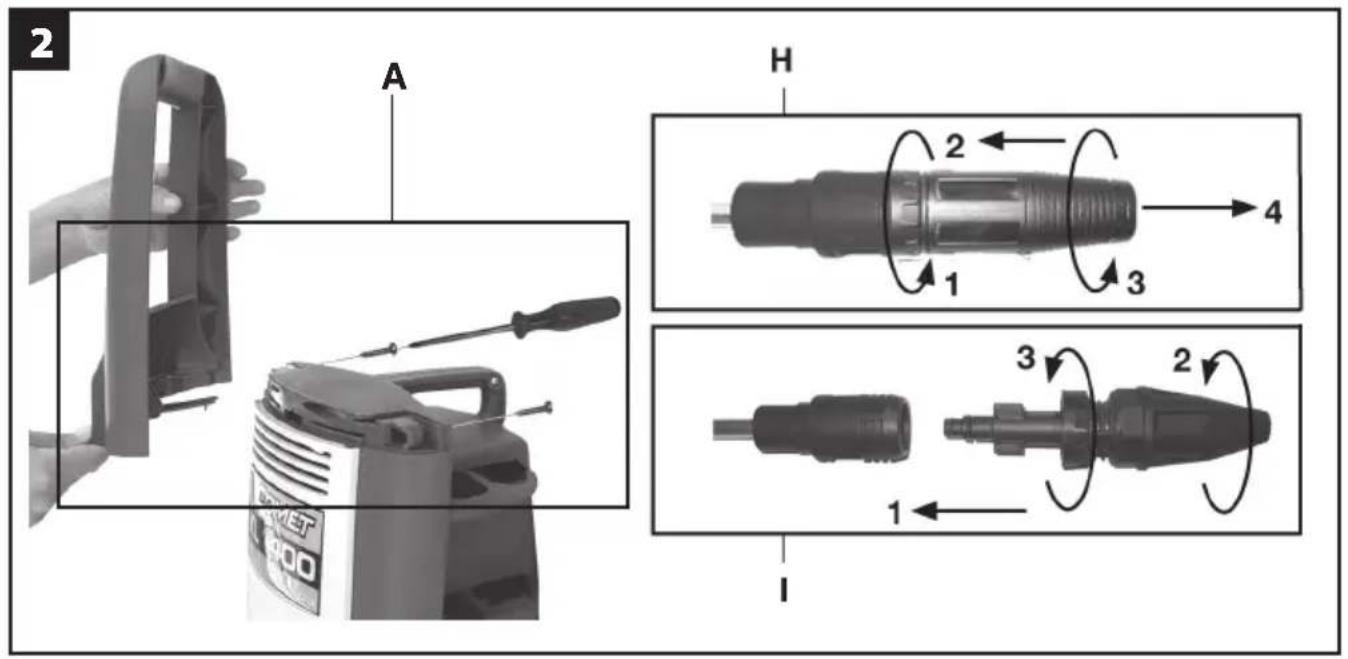

4.1 Установка Дополнительного Оборудования

a) Смонтировать ручку передвижения (3) на корпус гидроочистителя. Убедиться в прочном креплении ручки в корпусе гидроочистителя (проверить выравнивание передних поверхностей). Прикрепить ручку к корпусу с помощью 2 винтов, входящих в комплект (отвертка не входит в поставку). Операция А на Рис. 2.
b) только для мод. Extra: Исполнение машины оснащено гидромонитором (28), в который через байонетную муфту вставляется стандартная насадка с форсункой (27) или насадка с вращающейся форсункой (18). В зависимости от предполагаемого типа работы установите одну из двух насадок. Для этого вставьте ее в гидромонитор, поверните по часовой стрелке до полной блокировки муфты и зафиксируйте насадку в положении вращением блокирующего кольца Securfix (11) по часовой стрелке. Операция I по Рис. 2.

Для снятия насадки отпустите блокирующее кольцо Securfix (11) вращением против часовой стрелки, прижмите насадку к гидромонитору, поверните ее против часовой стрелки до полного освобождения и затем снимите ее с трубки. Операция Н по Рис. 2.

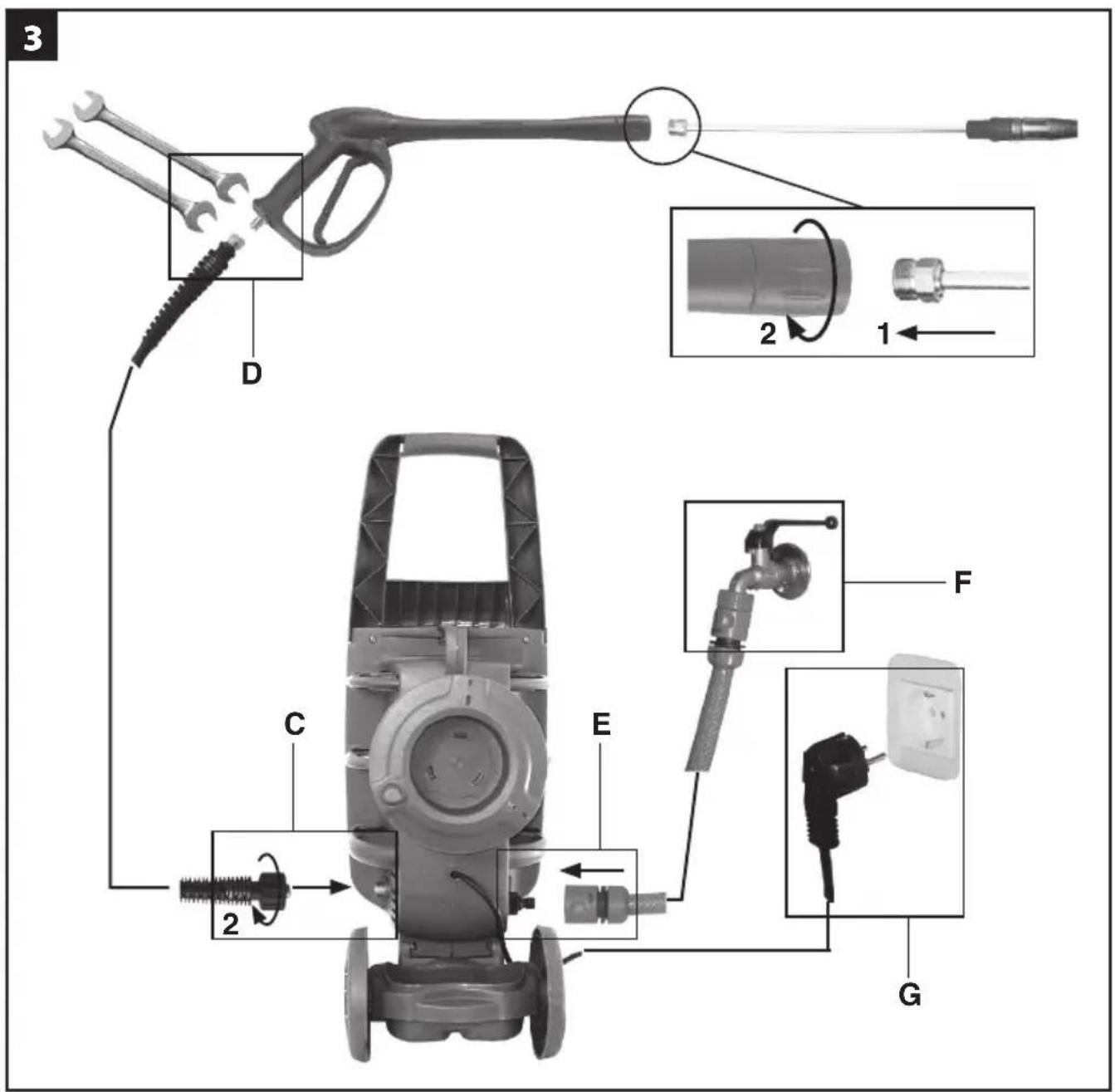

с) Разматать трубы высокого давления (23), подсоединить быстродействующее соединение (24) к патрубке слива воды (8) и прикрепить. Операция С на Рис. 3.
d) Завинтить конец трубы высокого давления (23) (сторона без быстродействующего соединения) к резьбовому концу гидропистолета (14) и завернуть до упора с помощью ключей размером 17 мм (они не входят в комплект поставки). Операция D рис. 3.

4.2 Отладка и Проверка Гидросистемы

ПРЕДУПРЕЖДЕНИЕ

- Подача воды должна обеспечить объем воды достаточный для рабочего процесса гидроочистителя.

Ссылаться на таблицу технических данных гидроочистителя.

В случае возникновения проблем обратиться к Сцецилисту по техобслуживанию гидроочистителя.

• Не подавать на гидроочиститель воду с температурой выше 50^ / 122^ или ниже 5^ / 41^ .
• Давление подаваемой воды не должно превышать 8 Бар (bar)/116 psi.
• Не включать гидроочиститель если глубина насоса выше 0 м (м)/0 ft.
• Не включать гидроочиститель если на него не подается вода.
• Не подавать на гидроочиститель соленую или грязную воду. Если это случайно произойдет, промыть в течение нескольких минут гидроочиститель с помощью чистой воды.

ВНИМАНИЕ

- Рекомендуется соблюдать технические нормы подсоединения к водной сети, усановленные в стране, где эксплуатируется гидроочиститель.

4.3 Отладка и Проверка Электросистемы

ВНИМАНИЕ

• Технический специалист :Убедиться в соответствии электрической сети с данными приведенными на идентификационной табличке (7) на гидроочистителе. В частности, напряжение не должно отличаться от приведенного значения на табличке на более ± 5%.
• Подключение гидроочистителя должно производиться только Квалифицированным электриком в соответствии с нормой IEC 364 или другими техническими нормами. В частности, розетка электропитания, к которой подсоединяется гидроочиститель должна обязательно иметь провод заземления, соответствующий предохранитель (смотреть характеристики на идентификационной табличке и на таблице технических данных) и должна быть защищена дифференциальным термомагнитным выключателем, чувствительностью не превышающей 30 мА.
• В случае если электрокабель машины оказывается коротким, возможно использование удлинителя, не превышающего 10 м. Сечение электрокабеля должно быть не менее 1,5 мм² и жлектровилка и розетка должны быть соединены герметично. Для соблюдения указанных технических правил пригласить специализированного электрика.

Удлинители, не отвечающие не вышеприведенные требования могут быть опасными при эксплуатации.

5 ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ

• Эксплуатация гидроочистителя трубует внимания и осторожности. Не доверяете эксплуатации ма шины другим лицам. Прежде чем доверять эксплуатацию гидроочистителя убедиться лично, что пользователь внимательно ознакомился с Руководством по эксплуатации и техническому обслуживанию гидроочистителя. К эксплуатации гидроочистителя не должны допускаться ни дети, ни лица без предварительной подготовки.
• Рекомендуется соблюдать меры технической безопасности, указанные в настоящем Руководстве по эксплуатации и техническому обслуживанию используемых дополнительных устройств.

• Не разрешается пользоваться гидроочистителем в следующих ситуациях:

• если электрокабель или другие важные компоненты машины, такие как труба высокого давления, устройства технической защиты, гидропистолет или гидромонитор находятся в неисправном состоянии.

• если гидроочиститель опрокинулся или подвергся тяжелым механическим ударам
• если отмечаются утечки воды.

В указанных случаях следует провести техническую проверку гидроочистителя, обратившись к услугам Специально Подготовленного специалиста.

• Рекомендуется принять дополнительные меры предосторожности при использовании гидроочистителя в условия где присутствуют транспортные средства, которые передвигаясь могут повредить или придавать электрокабель, трубу высокого давления, гидропистолет и т.д
• Во время эксплуатации гидроочистителя необходимо держать ее под постоянным контролем и ни в коем случае не допускать, чтобы к нее приближались дети. В частности, необходимо быть предельно внимательными, если гидроочиститель используется вблизи детских садов, лечебных и санаторных учереждений, поскольку в этих местах, вне достаточного контроля, могут находиться дети, пожилые люди или инвалиды.
• Гщроочиститель должен устанавливаться в сухом месте и в стабильном положении во избежание опрокидывания.
• Прежде чем перемещать гидроочиститель, выполнить технические операции описанные в разделе "Остановка".

• Прежде чем допускать гидроочиститель в работу, необходимо надеть спецодежду и средства индивидуальной защиты, чтобы предохраниться от возможных случайных маневров при работе с водой под давлением. Не пользоваться гидроочистителем если поблизости находятся люди, не имеющие защитных спецодежды и спецсредств

• Струя воды под высоким давлением может быть очень опасной. Ни в коем случае не направляйте ее на людей, животных, на электроаппаратуру, находящуюся под электрическим напряжением или в направлении самого гидроочистителя.

• Во время эксплуатации необходимо крепко держать в руках гидропистолет, так как при нажатии его рычага (26), всткпает в действие реактивная сила от давления струи воды. Показатели данной силы откаты струи приведены в таблице технических данных (сила откаты выражается в N, где 1 N = 0,1 Kg)
• Не направлять никогда струю воды очистителя на самых себя или других людей, чтобы очистить одежду или обувь.
• В соответствии с нормами по охране окружающей среды, промывка двигателей транспортных средств и промышленных двигателей с гидравлическими системами должна осуществляться только в помещениях, оснащенных специально предусмотренным маслоотделителем.
• Шины транспортных средств должны чиститься не ближе, чем на расстоянии в 50 см/19 дюймов, чтобы предупредить их возможное повреждение. Явным проявлении повреждения резинового покрытия является изменение цвета их поверхности.
• Никогда не направлять струю воды гидроочистителя в направлении материалов, содержащих асбест или другие химические компоненты, опасные для здоровья.
• Не пользоваться гидроочистителем во время дождя.
• Обратить особое внимание на содержание раздела "Отладка и проверка электросети".
• Обратить особое внимание на содержание раздела "Эксплуатация с использованием моющих средств".
• Когда гидроочиститель не используется или подлежит ремонту или техническому обслуживанию, необходимо проконтролировать, чтобы вилка электрокабеля была отсоединена из розетки. При этом рекомендуется всегда устанавливать главный выключатель (2) в положение "0", вытаскивать вилку электрокабеля из розетки и устанавливать рычаг безопасности (26) для выпуска остаточного давления, повернуть гидропистолет в положение блокировки (25) (Рис. 4. - Позиция S):
• прежде чем оставить гидроочиститель без присмотра, даже на короткий период;
• по завершению работы; подождать до полного охлаждения гидроочистителя перед началом очистки или техобслуживания.
• Во время эксплуатации не блокировать рычаг (26) гидропистолета в позиции "постоянно открыто".
• Не тяните за электрокабель, чтобы вытащить вилку из розетки.
• Никогда не пользуйтесь переходниками или другими средствами, чтобы вставить вилкуэлектрокабеля в розетку.
• Рекомендуется содержать кабель, удлинитель, вилку и розетку сухими. Запрещается прикасаться к ним влажными руками.
• Если кабель неисправен, обратиться к специализированному техническому Центру или к фирме- изготовителю для замены.
• Во время эксплуатации не покрывать гидроочиститель и не оставлять его в не вентилируемых местах.
• При эксплуатации гидроочистителя в закрытых помещениях, убедиться в наличии соответствующей вентиляции.

5.1 Перемещение

• Для перемещения гидроочистителя использовать ручку (3), как указано на Рис. 5 операция М.
• Для подъема гидроочистителя использовать ручку (10) Рис. 5 операция N.

ВНИМАНИЕ

- Не пользоваться ручкой перемещения (3) для подъема гидроочистителя.

5.2 Предварительные Операции

• Полностью вывернуть трубу высокого давления (23).
• Присоединить подающую трубу к быстродействующему соединению патрубка входа воды (12) с помою щью стандартного соединения, используемого в ирригации сада. Операция Е Рис. 3.
• Открыть кран подачи воды. Обратить внимание на утечки воды. Операция F Рис. 3.
• Убедиться в том, что главный выключатель (2) в позиции "0" и вставить вилку в розетку. Операция G Рис. 3.

- Нажать генеральный выключатель (2) позиция "1".

- Нажать рычаг (26) гидропистолета и подождать выпуск непрерывной струи воды.

- Повернуть главный выключатель (2) в позицию "0" и подсоединить гидропистолет (14) к гидромонитору (28). Завинтить его до упора. Операция В рис. 3.

5.3 Стандартная Эксплуатация (под высоким давлением)

• Привести в действие гидроочиститель, повернув генеральный выключатель (2) в позицию "1". Примечания: в течение фазы повторного запуска, работа гидроочистителя прекращается после достижения начального максимального значения при включении устройства Total Stop.
• Для запуска в работу гидроочиститель в режиме очистки, достаточно нажать рычаг (26) гидропистолета.
• Регулирование угла действия струи возможно посредством головки (27) (Рис. 4 - Позиции а и б).

5.4 Эксплуатация с Использованием Моющих Средств

ВНИМАНИЕ

• Гидроочиститель спроектирован для использования с рекомендуемыми Изготовителем моющих средств. Использование других моющих средств или химикатов может влиять отрицательно на безопасную работу гидроочистителя. В частности, запрещается всасывать жидкости, содержащие растворители, бензин, разбавители, ацетон и жидкое топливо, потому, что получаемая распыляемая смесь является высоковоспламеняемой, токсичной и взрывоопасной.
• Внимательно прочитать указания и предупреждения, приведенные на э тикетке применяемого моющего средства.
• Хранить моющие средства в защитном и недоступном к детям месте.
• При попадании моющих средств в глаза их необходимо промыть водой и обратиться к врачу, которому необходимо показать упаковку и э тикетку моющих средств.
• При попадании моющих средств в рот не пытаться вызвать рвоту, а немедленно обратиться к врачу, которому необходимо показать упаковку и э тикетку моющих средств.

Рекомендуемые моющие средства более чем на 90 % поддаются биологическому разрешению. Способы использования моющего средства смотри в таблице или на этикетке упаковки.

• Заполните флакон (21) нужным моющим составом.
• Отрегулируйте всасываемость моющего состава следующим образом:
• выньте стержень (20) из гидромонитора (19);
• вновь вставьте стержень (20) в гидромонитор (19).

- совместите выступ L стержня (20) с одной из цифр на внутренней стороне гидромонитора (19) (1 - минимальное всасывание, 6 - максимальное всасывание);

• Вставьте флакон (21) в гидромонитор пены (19).
- Приведите главный выключатель (2) в положение "0"и соедините гидромонитор (19) с водяным пистолетом (14).
- Включите моечную машину, установив главный выключатель (2) в положение "1", и нажмите рычаг (26). (Всасывание и смешивание состава происходит автоматически при прохождении через машину воды).

5.5 Прекращение Эксплуатации Гидроочистителя (Total Stop)

Отпустить рычиг (26) гидропистолета для автоматической остановки гидроочистителя. Когда гидропистолет

будет включен в работу, гидроочиститель начнет функционировать.

ВНИМАНИЕ

- Когда гидроочиститель в режиме Total Stop он включен и прежде чем остановить машину без наблюдения, необходимо установить главный выключатель (2) в позицию "О", вытащить вилку из розетки, нажать рычаг (26) гидропистолета для выпуска остаточного давления и повернуть защитный стопор в позицию блокировки (25) (Рис. 4 - Позиция S).

6 ОСТАНОВКА И ВЫВЕДЕНИЕ ИЗ ЭКСПЛУАТАЦИИ

По завершении промывочных операций остановить гидроочиститель.

6.1 Остановка

• Полностью закрыть кран подачи воды.
• Слить полностью воду из гидроочистителя, подержав несколько секунд нажатым рычаг (26) гидропистолета.

• Повернуть главный выключатель (2) в позицию "0".

• Вытащить вилку из розетки.

• Удалить возможное остаточное давление в трубе высокого деления (23), поддержав несколько секунд нажатым рычаг (26) гидропистолета.
• Намотать аккуратно кабель питания (1) и повесить к держателю (13).
  • Дать остыть гидроочистителю.

ВНИМАНИЕ

- Как только гидроочиститель достаточно остынет, необходимо проконтролировать, чтобы:

• гидроочиситель не оставалься без присмотра в местах, где есть дети, пожилые люди или инвалиды;
• гидроочиститель установлен в устойчивое положение во избежание падения;
• не оставлять гидроочиститель в местах, где имеются огнеопасные материалы.

6.2 Выведение из Эксплуатации

• Перемотать аккуратно трубу высокого давления (23) в трубонаматыватель (6) во избежание образования изгибов.
• Аккуратно перемотать питающий кабель (1) с помощью наматывателя кабеля (13).
• Установить гидроочиститель в сухом и чистом месте, обратив внимание на кабель питания и трубу высокого давления.

ПРЕДУПРЕЖДЕНИЯ

- Низкая температура представляет опасность для хранения гидроочистителя. При низких температурах нельзя допускать, чтобы внутри гидроочистителя образовалься лед. Для предотвращения образования льда внутри машины рекомендуется, перед операцией "Прекращение эксплуатации гидроочистителя", подать антифриз после консультации со Специалистом потому, что нагнетаемый антифриз может повредить прокладки насоса высокого давления. Если, по каким-то причинам не было возможности защитить гидроочиститель от низкой температуры, прежде, чем включать гидроочиститель в эксплуатацию необходимо перенести его в теплое место и оставить там в течение времени, достаточного для того, чтобы образовавшийся внутри лед растаял. Несоблюдение этих простых указаний может привести к серьезной поломке гидроочистителя.

7 ОЧИСТКА И ТЕХОБСЛУЖИВАНИЕ ГИДРООЧИСТИТЕЛЯ

ВНИМАНИЕ

- Любая техническая операция по уходу и чистке гидроочистителя должна проводится только после выполнения всех необходимых действий, описание которых дано в разделе "Прекращение эксплуатации гидроочистителя".

В частности необходимо всегда тщательно контролировать, чтобы кабель питания гидроочистителя был отключен от электросети.

• Для того, чтобы гарантировать безопасную работу гидроочистителя, пользоваться оригинальными запасными частями, поставляемыми фирмой-изготовителем.
• Шланги, муфты и гидромониторы высокого давления имеют принципиальное значение для обеспечения безопасности эксплуатации гидроочистителя: пользоваться исключительно оригинальными запасными частями, поставляемыми фирмой-изготовителем.

7.1 Очередное Техобслуживание

Выполнить операции описанные в разделе "Прекращение эксплуатации гидроочистителя" и придерживаться указаний, приведенных в таблице.

ПЕРИОДИЧНОСТЬ ТЕХОБСЛУЖИВАНИЯ	ОПЕРАЦИЯ
каждый раз по завершении работы машины	• Контроль кабеля питания, трубы высокого давления, муфт, гидропистолета и гидромонитора.В случае повреждения одной или более деталей не пользоваться гидроочистителем и обратиться в Центр технической помощи / к Специалисту по техобслуживанию гидроочистителя.
Еженедельно	• Очистка фильтра подачи воды. Разобрать трубу подачи воды (a). Для снятия фильтра (b) (смотреть рис. 6) использовать клещи. Для чистки, достаточно использовать проточную водяную струю или сжатый воздух. В трудных случаях применяют средство против образования накипи или заменяют фильтр, который можно заказать в техсервисе. Снова собрать фильтр и завернуть патрубок до упора.
Ежемесячно	• Чистка жиклера. Для чистки, как правило, достаточно промыть отверстие жиклера шпилькой (17) входящей в упаковку. Обратиться в Центр техобслуживания для выяснения вопроса при получении неудовлетворительных результатов;

ПРЕДУПРЕЖДЕНИЕ

- Во время эксплуатации гидроочиститель не должен работать слишком шумно и под ним не должны обнаруживаться утечки воды или масла. При необходимости обратиться в Центр технической помощи.

7.2 Внеочередное Техобслуживание

ВНИМАНИЕ

- Только Специалист по техобслуживанию должен выполнить операции по внеочередному техрбслуживанию.

Для внеочередного техобслуживания придерживаться следующих указаний.

ПЕРИОДИЧНОСТЬ ТЕХОБСЛУЖИВАНИЯ	ОПЕРАЦИЯ
Каждые 50 часов работы гидроочистителя	• Проверка гидравлической системы насоса.• Проверка крепления насоса.
Каждые 100 часов работы гидроочистителя	• Замена масла насоса.• Проверка клапанов всасывания /нагнетания насоса.• Проверка крепления винтов насоса.• Проверка регулирующего клапана насоса.• Проверка защитных устройств.

ПРЕДУПРЕЖДЕНИЕ

- Приведенные в таблице данные имеют общий характер.

8 ДЕМОНТАЖ И УТИЛИЗАЦИЯ

Операции по демонтажу и утилизации должны осуществляться только квалифицированным персоналом и в полном соответствии с существующими нормами технической безопасности страны, где эксплуатируется гидроочиститель.

В частности, символ — на идентификационной табличке (7) указывает на то, что изделие нельзя выбрасывать вместе с бытовыми отходами. Для дополнительной информации обратиться на местную службу по сбору отходов или к производителю.

ВНИМАНИЕ

- Прежде чем приступить к демонтажу гидроочистителя сделать его непригодным к дальнейшей эксплуатации, отделив полностью электрокабель питания и сняв все те части, которые легко снимаются и могут быть использованы детьми для игры.

9 НЕИСПРАВНОСТИ, ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

ВНИМАНИЕ

- Прежде чем приступить к любой работе, необходимо завершить все необходимые действия описанные в разделе "Прекращение эксплуатации гидроочистителя". В случае если, после ремонта, осуществленного согласно рекомендациям таблицы, гидроочиститель продолжает работать не надежно, необходимо обратиться в Центр технической помощи.

НЕИСПРАВНОСТИ	ПРИЧИНЫ	СПОСОБЫ УСТРАНЕНИЯ
Повернув главный выключатель (2) в позицию "1", гидроочиститель не запускается. Ссылаться на содержание примечания в разделе "Прекращение эксплуатации гидроочистителя (Total Stop)".	Сработалося защитное устройство установки с которой подсоединен гидроочиститель (предохранитель, дифференциальный выключатель, и т.д.)	Восстановить защитное устройство. Не пользоваться гидроочистителем и обратиться в Технический центр.
	Вилка дифференциального кабеля не правильно вставлена в розетку.	Отсоединить вилку из розетки и вновь подсоединить ее.
Гидроочиститель очень шумный и вибрирует.	Фильтр подачи воды (Рис. 6) грязный.	Придерживаться указаний раздела "Очередное техобслуживание".
	Подаваемая вода не достаточна. Убедиться в открытии крана подачи воды и в достаточном объеме воды, как указано в разделе "Характеристики и технические данные".
Не достаточное всасывания моющих веществ	Устройство регулирования всасывания моющего средства (20) настроено неправильно.	Придерживаться указаний раздела "Эксплуатация с Использованием Моющих Средств"
	Нехватка моющего средства в баке.	Долить моющее средство.
	Используемаеющее вещество слишком вязко.	Использовать рекомендуемое Изготовителем моющее вещество, (смотреть таблицу) и придерживаться указаний таблички.
Через жиклер не поступает вода	Нехватка воды. Убедиться в открытии крана подачи воды.
	Засорение жиклера воды.	Очистить или заменить жиклер как указано в разделе "Очередное техобслуживание".
Гидроочиститель останавливается во время работы	Сработалося защитное устройство установки с которой подсоединен гидроочиститель (предохранитель, дифференциальный выключатель, и т.д.)	Восстановить защитное устройство. Не пользоваться гидроочистителем и обратиться в Технический Центр.
	Сработал защитный термовыключатель.	Придерживаться указаний раздела "Защитные устройства".
Повернув главный выключатель (2) двигатель шумит но не запускается.	электропроводка и/или удлинитель не пригодны.	Ссылаться на раздел "Отладка и подключение к электросети".
