Тип продукта	Отдельно стоящая плита
Бренд	Zerowatt
Модель	ZI6C42/E1
Размеры (В x Ш x Г)	90 см x 50 см x 60 см
Вес	55 кг
Тип энергии	Газ (конфорки) / Электричество (духовка)
Количество конфорок	4
Тип духовки	Обычная электрическая духовка
Объем духовки	58 литров
Функция гриля	Да, с регулируемым термостатом
Зажигание	Автоматическое электронное зажигание
Функции безопасности	Устройство защиты от утечки газа на каждой конфорке, блокировка от детей
Очистка	Эмалированное внутреннее покрытие, съемная дверца духовки для легкой очистки
Тип управления	Ручки на передней панели
Класс энергоэффективности	Класс A
Цвет	Белый / Черный
Доступность запчастей	Оригинальные детали через авторизованные сервисные центры
Индекс ремонтопригодности	7.5/10 (на основе критериев ремонтопригодности)

Часто задаваемые вопросы - ZI6C42/E1 ZEROWATT

Как установить плиту Zerowatt ZI6C42/E1?

Установка должна выполняться квалифицированным специалистом. Убедитесь в правильном подключении газа (если газовая панель) и источника питания (230 В/50 Гц). Плита должна размещаться на ровной, термостойкой поверхности с достаточной вентиляцией.

Какой тип газа использует варочная панель?

Варочная панель совместима с природным газом (G20) и сжиженным газом (G30/G31). В комплекте есть конверсионный набор для перехода на другой газ. Обратитесь к руководству по замене форсунок.

Как чистить внутреннюю поверхность духовки?

Используйте мягкое моющее средство и влажную ткань. Для стойких пятен используйте неабразивное чистящее средство для духовок. Дверца духовки съемная для тщательной очистки. Избегайте использования стальной мочалки.

Почему духовка не нагревается?

Проверьте электропитание и правильность настроек духовки. Если духовка все еще не нагревается, возможно, неисправен нагревательный элемент или термостат. Обратитесь в сервисный центр для замены.

Как использовать функцию гриля?

Установите ручку выбора режимов духовки в положение гриля. Предварительно разогрейте 5 минут. Поместите продукты на верхнюю решетку. Отрегулируйте термостат по необходимости. Не оставляйте без присмотра.

Есть ли блокировка от детей?

Да, плита оснащена блокировкой от детей. Активируйте ее, нажав соответствующую кнопку (если есть) или следуйте инструкциям в руководстве для блокировки управления.

Что делать, если пламя конфорки неравномерное?

Очистите крышку и сопла конфорки. Убедитесь, что детали конфорки правильно собраны. Если проблема сохраняется, возможно, засорилась форсунка или неправильное давление газа. Обратитесь к специалисту.

Можно ли использовать самоклеющиеся покрытия для очистки духовки?

Нет, не используйте неоригинальные вкладыши. Они могут повредить эмаль и нарушить распределение тепла. Используйте только рекомендованные методы очистки из руководства.

Где найти запчасти?

Запчасти доступны через авторизованные сервисные центры Zerowatt. При заказе используйте номер модели ZI6C42/E1. Распространенные детали включают крышки конфорок, ручки и элементы духовки.

Как перезагрузить плиту после отключения электроэнергии?

После отключения электроэнергии плиту может потребоваться перезагрузить. Обычно достаточно выключить и включить главный выключатель или отключить от сети на 30 секунд. Если духовка показывает код ошибки, обратитесь к руководству.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZI6C42/E1 ZEROWATT

Руководство по эксплуатации индукционной варочной панели

БЪЛГАРСКИ

ČEŠTINA

РУССКИЙ

Експлоатация на продукта

Сензорни бутони за управление

Управление на таймера

Задайте времето, като докоснете бутона за управление „-“ или „+“ на таймера.

Иванова, аркита, ита, щанована, букина, ит.

Напоминание о безопасности и техническое обслуживание:

• ПРЕДУПРЕЖДЕНИЕ: Прибор и доступные части во время использования нагреваются. Будьте осторожны, не касайтесь нагревательных элементов.
• Не допускайте детей младше 8 лет к прибору, если они не находятся под постоянным наблюдением.
• Данным устройством могут пользоваться дети в возрасте 8 лет и старше, а также лица с ограниченными физическими, сенсорными и умственными способностями, недостаточным опытом и знаниями, только при условии, что они находяяс под надлежащим надзором или проинструктированы о порядке безопасного пользования устройством и осознают связанные с этим опасности.
• Не разрешайте детям играть с прибором.
• Детям запрещается выполнять чистку и пользовательское обслуживание электроприбора без присмотра
• ПРЕДУПРЕЖДЕНИЕ: Приготовление на варочной панели без присмотра пищи с жиром или маслом может быть опасным и привести к пожару.
• НИ В КОЕМ СЛУЧАЕ не пытайтесь гасить огонь водой. Отключите устройство, затем накройте огонь, например, крышкой или пожарным покрывалом.
• ПРЕДУПРЕЖДЕНИЕ: Опасность возгорания: не храните чего бы то ни было на варочных поверхностях.
• ПРЕДУПРЕЖДЕНИЕ: Если поверхность треснула, выключите прибор, чтобы избежать поражения электрическим током.
• Не используйте для очистки паровой очиститель
• Металлические предметы, такие как ножи, вилки, ложки и крышки, не следует класть на поверхность варочной панели, так как они могут нагреваться. Любые пролитые вещества следует удалять с крышки перед открыванием.

• Перед закрыванием крышки нужно подождать, пока поверхность варочной поверхности остынет.

• После использования выключите элемент варочной панели с помощью системы управления. Не полагайтесь на индикатор обнаружения посуды.

• Данный электроприбор не предназначен для эксплуатации с управлением внешним таймером или отдельным дистанционным управлением.
• Средства для отключения должны быть встроены в стационарную проводку в соответствии с правилами электромонтажа.
• В инструкции указан тип используемого шнура с учетом температуры задней поверхности прибора.
• При повреждении кабеля питания во избежание возможной опасности его замену должен осуществлять производитель, его сервисный представитель или лица с подобной квалификацией.
• ВНИМАНИЕ: Во избежание опасности из-за сброса термопрерывателя запрещается подключать электропитание этого прибора через внешнее устройство с выключателем, например, таймер, либо подсоединять к сети, которую регулярно включает и выключает коммунальное предприятие.

ПРЕДУПРЕЖДЕНИЕ: Используйте только защитное ограждение для варочной поверхности, разработанное производителем кухонного прибора или указанное производителем прибора в инструкциях по эксплуатации как подходящее, либо защитное ограждение для варочной поверхности, встроенное в прибор. Использование ненадлежащих защитных ограждений может стать причиной несчастных случаев.

• Всегда используйте соответствующую посуду.
• Всегда размещайте кастрюлю в центре конфорки, на которой готовите.
• Не кладите ничего на панель управления.
• Не используйте поверхность в качестве разделочной доски.
• Перед закрыванием крышки нужно подождать, пока поверхность варочной поверхности остынет.

- ВНИМАНИЕ: процесс приготовления должен проходить под контролем. При кратковременном процессе приготовления контроль необходимо осуществлять постоянно

Уважаемый клиент!

Благодарим за приобретение индукционной варочной панели CANDY. Мы уверены, что она будет радовать вас отличной работой многие годы.

Внимательно прочитайте данное руководство перед эксплуатацией варочной панели и сохраните его в безопасном месте для использования в будущем.

Знакомство с изделием

Индукционная варочная панель предназначена для всех видов приготовления пищи благодаря электромагнитным варочным зонам, микрокомпьютерному управлению и многофункциональности, что делает ее идеальным выбором для современной семьи.

Изготовленная из специально подобранных материалов, индукционная варочная панель CANDY чрезвычайно удобна в использовании, долговечна и безопасна.

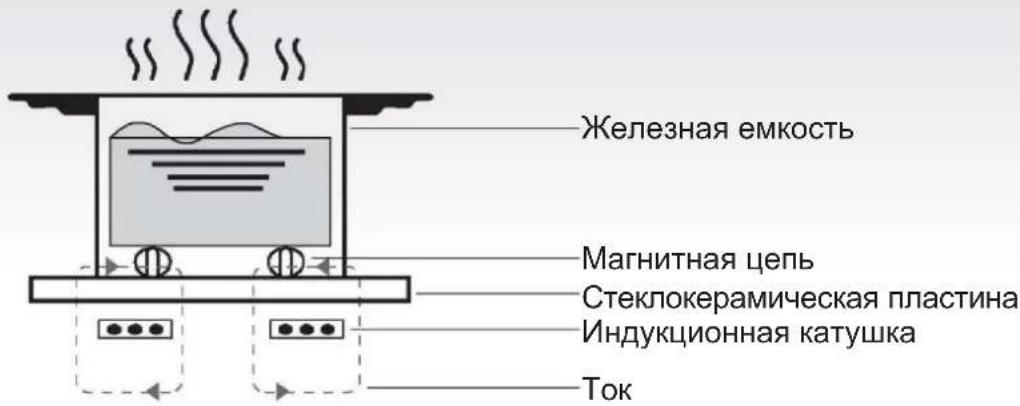

Принцип работы

Индукционная варочная панель состоит из катушки, конфорки из ферромагнитного материала и системы управления. Электрический ток создает мощное магнитное поле через катушку. В результате образуется большое количество вихрей, которые, в свою очередь, выделяют тепло, передаваемое через варочную зону в емкость для приготовления пищи.

Безопасность

Эта варочная панель была специально разработана для домашнего использования. В постоянном стремлении улучшить продукцию CANDY оставляет за собой право в любое время вносить изменения в какие бы то ни было технические, программные или эстетические аспекты прибора.

Защита от перегрева

Датчик контролирует температуру в зонах приготовления пищи. Когда температура превышает безопасный уровень, зона приготовления автоматически отключается.

- Обнаружение мелких или немагнитных предметов

Если на варочной панели оставлена посуда диаметром менее 80 мм или какой-либо другой мелкий предмет (например, нож, вилка, ключ) или немагнитная кастрюля (например, алюминиевая), раздается звуковой сигнал, который длится примерно одну минуту, после чего варочная панель автоматически переходит в режим ожидания.

• Предупреждение о наличии остаточного тепла

Если варочная панель проработала какое-то время, то в ней останется некоторое количество тепла. Буква «Н» предупреждает, чтобы вы держались на расстоянии.

• Автоматическое отключение

Другой функцией безопасности индукционной варочной панели является автоматическое отключение. Это происходит каждый раз, когда вы забываете выключить зону приготовления.

Время отключения по умолчанию показано в таблице ниже:

Уровень мощности	Зона нагрева отключается автоматически после
1~3	8 часов
4~6	4 часов
7~9	2 часов

Когда посуда снимается с зоны приготовления пищи, немедленно прекращается нагрев, а зона выключается после того, как зуммер издаст звуковой сигнал в течение одной минуты.

Предупреждение: Всем, у кого установлен кардиостимулятор, перед использованием индукционной варочной панели следует проконсультироваться с врачом.

Установка

1. Вырежьте в столешнице отверстие такого размера, как показано на рисунке ниже. Вокруг отверстия должно быть оставлено пространство не менее 50 мм. Рабочая поверхность должна быть толщиной не менее 30 мм и изготовлена из жаропрочного материала. Как показано на рисунке (1)

Монтаж заподлицо: Возможен только в том случае, если духовой шкаф не установлен под столешницей

1. Важно, чтобы индукционная варочная панель хорошо вентилировалась и чтобы воздухозаборник и вентиляционное отверстие не были заблокированы. Убедитесь, что варочная панель установлена правильно, как показано на рисунке 2.

Рисунок (2)

Примечание. Для безопасности зазор между варочной панелью и любым шкафом над ней должен быть не менее 760 мм.

1. Закрепите варочную панель на рабочей поверхности с помощью четырех кронштейнов на основании варочной панели. Положение кронштейнов можно регулировать в зависимости от толщины столешницы.

Предупреждения.

(1) Индукционная варочная панель должна быть установлена квалифицированным специалистом. У нас есть собственные квалифицированные специалисты по монтажу. Никогда не пытайтесь установить прибор самостоятельно.
(2) Индукционная варочная панель не должна устанавливаться над холодильниками, морозильными камерами, посудомоечными машинами или сушильными машинами.
(3) Индукционная варочная панель должна быть установлена таким образом, чтобы обеспечивалась возможность оптимального излучения тепла.
(4) Стена и область над варочной панелью должны выдерживать нагрев.
(5) Во избежание повреждений сэндвич-слой и клей должны быть термостойкими.

4. Подключение к источнику питания

Розетка должна быть подключена согласно соответствующему стандарту, к однополюсному автоматическому выключателю.

Способ подключения показан на рисунке 3.

Напряжение	Подключение проводов
380-415В 3H~	12345L1L2NЧерный Коричневый Синий Желтый/зеленый
220-240 В~	12345L Черный и коричневый Синий Желтый/зеленый

Рисунок (3)

Если кабель поврежден или нуждается в замене, его замену должен выполнить специалист по послепродажному обслуживанию с использованием соответствующих инструментов, чтобы избежать несчастных случаев.

Если прибор подключается непосредственно к электросети, необходимо установить многополюсный автоматический выключатель с минимальным зазором между контактами 3 мм.

Монтажник должен убедиться, что было выполнено правильное электрическое подключение и что оно соответствует правилам техники безопасности.

Кабель не должен быть согнут или сжат. Регулярную проверку и замену кабеля может производить только квалифицированный специалист.

Схема индукционной варочной панели:

1. Макс. Зона 1300/1500 Вт
2. Макс. Зона 2300/2600 Вт

3. Макс. Зона 1800/2000 Вт

4. Макс. Зона 1800/2000 Вт

5. Стеклянная пластина

6. Панель управления

Принципиальная схема панели управления

1. Управление Вкл./Выкл.
2. Управление таймером

3. Boost (Усиленный нагрев)

4. Управление выбором зоны нагрева

5. Кнопка регулировки мощности / таймера

6. Блокировка клавиатуры

Эксплуатация изделия

Сенсорное управление

• Элементы управления реагируют на прикосновение, поэтому вам не нужно прикладывать какое-либо давление.
- Используйте подушечку пальца, а не кончик.
- При каждой регистрации касания будет слышен звуковой сигнал.
- Убедитесь, что элементы управления всегда чистые, сухие и не закрыты какими-либо предметами (например, посудой или тканью). Даже тонкая пленка воды может затруднить работу органов управления.

Выбор правильной посуды

- Используйте только посуду с основанием, подходящим для индукционного приготовления. Ищите знак индукции на упаковке или на дне емкости.

• Вы можете проверить, подходит ли ваша посуда, выполнив магнитный тест. Поместите магнит ближе к основанию емкости. Если он притягивается, посуда подходит для индукции.

• Если у вас нет магнита:

• Налейте немного воды в емкость, которую вы хотите проверить.

• Если на дисплее не мигает индикатор, а вода нагревается, емкость подходит.

- Не подходит посуда из следующих материалов: чистая нержавеющая сталь, алюминий или медь без магнитного основания, стекло, дерево, фарфор, керамика и глиняная посуда.

Не используйте посуду с зазубренными краями или изогнутым основанием.

Убедитесь, что основание посуды гладкое, плотно прилегает к стеклу и имеет тот же размер, что и зона нагрева. Используйте посуду с диаметром основания, совпадающим с графическим обозначением выбранной зоны. При использовании посуды, которая немного шире, энергия будет использоваться с максимальной эффективностью. Если вы используете емкость меньшего размера, эффективность может быть ниже, чем ожидалось. Емкость менее 140 мм может не обнаруживаться. Всегда ставьте посуду по центру зоны нагрева.

Всегда поднимайте посуду с индукционной панели, а не тяните, поскольку емкость может поцарапать стекло.

Начать приготовление

Удерживайте ВКЛ./ВЫКЛ. в течение трех секунд. После включения питания один раз подается звуковой сигнал, на всех дисплеях отображается

« - » или « - - », что указывает на то, что индукционная варочная панель перешла в режим ожидания.

Поставьте подходящую посуду на зону нагрева, которую хотите использовать.

- Убедитесь, что дно посуды и поверхность зоны нагрева чистые и сухие.

Коснитесь кнопки выбора зоны нагрева, и рядом с кнопкой замигает индикатор

Выберите настройку нагрева, коснувшись элемента управления «-» или «+».

- Если вы не выберете настройку нагрева в течение 1 минуты, индукционная варочная панель автоматически выключится. Вам нужно будет начать заново с шага 1.

- Вы можете изменить настройку нагрева в любое время во время приготовления.

二口一

Если на дисплее попеременно мигает индикатор настройки нагрева

Это означает, что:

• вы не разместили посуду в правильной зоне приготовления пищи, либо
• емкость, которую вы используете, не подходит для индукционного приготовления пищи, либо
• емкость слишком маленькая или неправильно отцентрирована в зоне приготовления.

Нагрев не производится, если на варочной зоне нет подходящей посуды.

Дисплей автоматически выключится через 1 минуту, если на нем не будет установлена подходящая емкость.

Завершить приготовление

Коснитесь кнопки выбора зоны нагрева, которую хотите отключить

Выключите зону приготовления, прокрутив вниз до «0» или нажав вместе элементы управления «-» и «+». Убедитесь, что на дисплее отображается «0».

Выключите всю варочную панель, коснувшись элемента управления ВКЛ./ВЫКЛ.

Остерегайтесь горячих поверхностей

«Н» покажет, какая зона приготовления горячая на ощупь. Этот символ исчезнет, когда поверхность остынет до безопасной температуры. Вы можете воспользоваться остаточным теплом зоны нагрева в качестве энергосберегающей функции, если вам нужно будет нагреть другую посуду, пока плита еще горячая.

Использование функции Boost (Усиленный нагрев)

Активировать функцию Boost (Усиленный нагрев)

Коснитесь кнопки выбора зоны нагрева.

При нажатии на элемент управления усиленным нагревомВ индикатор зоны показывает «Р», а мощность достигает макс.

Отмена функции Boost (Усиленный нагрев)

Коснитесь элемента управления «Boost» или кнопки «-», чтобы отменить функцию усиленного нагрева, тогда зона приготовления вернется к первоначальной настройке.

Коснитесь одновременно кнопок «-» и «+». Выключение зоны приготовления пищи и автоматическая отмена функции усиленного нагрева

• Варочная зона возвращается к первоначальной настройке через 5 минут.
• Если исходная настройка нагрева равна 0, она вернется к 9 через 5 минут.

Блокировка элементов управления

• Вы можете заблокировать элементы управления, чтобы предотвратить непреднамеренное использование (например, случайное включение зон нагрева детьми).
• Когда элементы управления заблокированы, все элементы управления, кроме элемента управления ВКЛ./ВЫКЛ., отключены.

Чтобы заблокировать элементы управления

Коснитесь кнопки блокировки

Индикатор таймера покажет «Lo»

Чтобы разблокировать элементы управления

Нажмите и удерживайте кнопку блокировки некоторое время.

Когда варочная панель находится в режиме блокировки, все элементы управления отключены, за исключением ВКЛ./ВЫКЛ.①, и вы всегда сможете выключить индукционную варочную панель с помощью ВКЛ./ВЫКЛ.① в аварийной ситуации, но вы должны сначала разблокировать варочную панель во время следующей операции.

Управление таймером

Вы можете использовать таймер двумя различными способами:

a) Вы можете использовать его как таймер обратного отсчета. В этом случае таймер не отключит ни одну зону приготовления, когда истечет установленное время.
b) Вы можете настроить его на отключение одной или нескольких варочных зон по истечении установленного времени.
Максимально таймер может быть установлен на 99 мин.

а) Использование таймера в качестве таймера обратного отсчета

Убедитесь, что варочная панель включена,

если вы выбираете зону приготовления

Примечание: для использования таймера обратного отсчета необходимо, чтобы хотя бы одна зона была активна.

Выберите зону, коснувшись элемента управления выбора зоны нагрева.

Когда зона подтверждена, коснитесь элемента управления таймером. Индикатор таймера обратного отсчета начнет мигать, а на дисплее таймера появится значение «10».

Установите время, коснувшись кнопки «-» или «+» подсказки таймера: Коснитесь элемента управления «-» или «+» таймера один раз, чтобы уменьшить или увеличить время на 1 минуту.

Коснитесь и удерживайте элемент управления «-» или «+» таймера, чтобы уменьшить или увеличить время на 10 минут.

Отмена таймера обратного отсчета

Выберите зону, коснувшись элемента управления выбора зоны нагрева. Через некоторое время коснитесь элемента управления таймером. При одновременном нажатии кнопок «-» и «+» таймер отменяется, и на дисплее отображается «00».

Когда время будет задано, таймер начнет обратный отсчет немедленно. На дисплее будет отображаться оставшееся время, а индикатор таймера будет мигать в течение 5 секунд.

Зуммер будет подавать звуковой сигнал в течение 30 секунд, а индикатор таймера отобразит значение «--», когда истечет установленное время.

b) Настройка таймера для отключения одной зоны нагрева

Коснитесь элемента управления выбора зоны нагрева, для которой хотите установить таймер (например, зоны 3#)

В течение короткого времени, прежде чем дисплей перестанет мигать, коснитесь элемента управления таймером.

Индикатор таймера обратного отсчета начнет мигать, а на дисплее таймера появится значение «10».

Установите время, коснувшись кнопки «-» или «+» подсказки таймера: Коснитесь элемента управления «-» или «+» таймера один раз, чтобы уменьшить или увеличить время на 1 минуту.

Коснитесь и удерживайте элемент управления «» или «+» таймера, чтобы уменьшить или увеличить время на 10 минут.

Отмена таймера

Выберите зону, коснувшись элемента управления выбора зоны нагрева. Через некоторое время коснитесь элемента управлени таймером.

При одновременном нажатии кнопок «-» и «+» таймер отменяется, и на дисплее отображается «00».

Когда время будет задано, таймер начнет обратный отсчет немедленно. На дисплее будет отображаться оставшееся время а индикатор таймера будет мигать в течение 5 секунд.

ПРИМЕЧАНИЕ. Красная точка рядом с индикатором уровня мощности загорится, указывая какая зона выбрана.

По истечении времени таймера соответствующая зона нагрева будет автоматически выключена.

Другие зоны нагрева будут продолжать работать, если они были включены ранее. Изображения, показанные выше, приведены только для справки, конечный продукт имеет преимущественную силу.

Функция управления электропитанием

• можно установить максимальный уровень поглощения мощности для индукционной варочной панели, выбирая различные диапазоны мощности.
• индукционные варочные панели способны автоматически ограничивать свою мощность, чтобы работать на меньшей мощности во избежание риска перегрузки.
• Нет необходимости ставить посуду на зоны нагрева. Мы рекомендуем начать настройку в течение 5 секунд после подключения питания. Для входа в функцию управления электропитанием необходимо войти в режим настройки электропитания в течение 60 секунд.

Для входа в функцию управления электропитанием
1. Не включайте варочную панель. На этом этапе одновременно нажмите «Boost» (Усиленный нагрев) и «Lock» (Блокировка).	Символ «S» отобразится в зоне #1.
2. Нажмите значок «Lock» (Блокировка).	Символ «S» будет отображаться в зоне #1, а символ «E» будет отображаться в зоне #2.
3. Одновременно нажмите значки «Boost» (Усиленный нагрев) и «Lock» (Блокировка).	Символ «S» будет отображаться в зоне #1, «E» – в зоне #2, а «t» – в зоне #3.При этом на индикаторе таймера будет отображаться текущий режим максимальной мощности (7.2).
Для перехода на другой уровень
короткое нажатие значка «Boost» (Усиленный нагрев)	Имеется 6 уровней мощности, от «7.2» до «2.5». Индикатор таймера покажет один из них.«7.2»: максимальная мощность 7,2 кВт.«6.5»: максимальная мощность 6,5 кВт.«5.5»: максимальная мощность 5,5 кВт.«4.5»: максимальная мощность 4,5 кВт.«3,5»: максимальная мощность 3,5 кВт.«2,5»: максимальная мощность 2,5 кВт.
Подтверждение функции управления электропитанием
После выбора требуемого режима настройки мощности нажмите клавишу «Lock» (Блокировка)	Когда индикатор таймера перестает мигать, режим питания установлен успешно.
Выход из функции управления электропитанием
После настройки убедитесь, что вы отключили питание и подключили его снова.	Тогда варочная панель будет выключена.

Выбор посуды для приготовления пищи

Железная сковорода

Посуда из нержавеющей стали

Железная кастрюля

Железный чайник

Эмалированный чайник из нержавеющей стали

Эмалированная посуда

Железный противень

У вас может быть несколько разных емкостей для приготовления пищи

1. Эта индукционная варочная панель способна идентифицировать различные емкости для приготовления пищи, которые можно протестировать одним из следующих способов: Поместите емкость в зону приготовления. Если в соответствующей зоне приготовления отображается уровень мощности, то емкость подходит. Если мигает значок «U», то емкость не подходит для использования на индукционной варочной панели.

2. Поднесите магнит к емкости. Если магнит притягивается к посуде, она подходит для использования на индукционной варочной панели. Примечание. Основание емкости должно содержать магнитный материал. Она должен иметь плоское дно диаметром, соответствующим данным, приведенным в таблице 1 ниже.

3. Используйте только ферромагнитные кухонные принадлежности, изготовленные из эмалированной стали, чугуна или нержавеющей стали, но совместимые с индукцией

4. Используйте емкости, диаметр ферромагнитной области (основания посуды) которых находится в диапазоне размеров, указанных в таблице ниже. (Таблица 1)

-Если вы используете емкости меньшего размера, это может повлиять на производительность

-Если вы используете емкость с диаметром меньшим, чем тот, который указан в таблице 1, посуда может быть не обнаружена

В соответствии с размером зоны вы можете использовать емкости разного диаметра, как показано на рисунке ниже:

1. Если ферромагнитная часть лишь частично покрывает основание емкости, нагревается только ферромагнитная область, остальная часть основания может не нагреться до температуры, достаточной для приготовления пищи.
2. Если ферромагнитная область неоднородна и содержит другие материалы, такие как алюминий, это может повлиять на нагрев и обнаружение емкости.

Если основание посуды аналогично изображению ниже, то емкость невозможно обнаружить.

	Диаметр основания индукционной посуды
Зоны нагрева	Минимум	Максимум
1 120 160
2 160 210
3 & 4 140 180

Вышеуказанные данные могут варьироваться в зависимости от размера емкости и материала, из которого она изготовлена.

Чистка и техническое обслуживание

Поверхность индукционной варочной панели можно легко очистить следующим образом:

Вид загрязнения	Метод очистки Чистящие средства
Легкое	Смочите горячей водой и вытрите насухо	Губка для посуды
Разводы и известковый налет	Нанесите на участок белый уксус,протрите мягкой тканью или используйте имеющееся в продаже средство	Специальный клей для керамического стекла
Сладости,расплавленный алюминий или пластмассы	Используйте специальный скребокдля керамического стекла, чтобыудалить остатки (лучше всего подходит силиконовый продукт)	Специальный клей для керамического стекла

Примечание. Перед очисткой отсоедините источник питания.

Отображение и проверка неисправностей

Индукционная варочная панель оснащена функцией самодиагностики. С помощью этого теста технический специалист может проверить работу нескольких компонентов без разборки или демонтажа варочной панели с рабочей поверхности.

Поиск и устранение неисправностей

1) Код неисправности возникает во время использования клиентом прибора;

Код неисправности	Проблема Решение
Автоматическое восстановление отсутствует
E1	Отказ датчика температуры керамической пластины – разомкнутая цепь.	Проверьте соединение или замените датчик температуры керамической пластины.
E2	Отказ датчика температуры керамической пластины – короткая цепь.
Eb	Неисправность датчика температуры керамической пластины
E3	Высокая температура датчика керамической пластины.	Подождите, пока температура керамической пластины опустится до уровня нормы.Для перезапуска нажмите значок ВКЛ./ВЫКЛ.
E4	Температурный датчик отказа IGBT – разомкнутая цепь.	Замените плату питания.
E5	Датчик температуры цепи короткого замыкания при отказе IGBT
E6	Высокая температура IGBT.	Дождитесь возврата температуры IGBTв нормальное состояние.Для перезапуска нажмите значокВКЛ./ВЫКЛ. Проверьте, равномерноли работает вентилятор; в противном случае замените вентилятор.
E7	Напряжение питания ниже номинального.	Пожалуйста, проверьте,в норме ли электропитание.
E8	Напряжение питания выше номинального.	Включение питания после подачипитания в норме.
U1	Ошибка обмена данными.	Установите на место соединение между платой дисплея и платой питания.Замените плату питания или плату дисплея.

2) Специфические неисправности и решение

Неисправность	Проблема	Решение А	Решение В
Светодиод не загорается, когда прибор подключен к сети.	Отсутствует подача электроэнергии.	Проверьте, плотно ли закреплена вилка в розетке и работает ли розетка.
	Неисправность подключения вспомогательной платы питания и платы дисплея.	Проверьте подключение.
	Плата вспомогательного питания повреждена.	Замените вспомогательную плату питания.
	Плата дисплея повреждена.	Замените плату дисплея.
Отдельные кнопки не работают или светодиодный дисплей не работает в штатном режиме.	Плата дисплея повреждена.	Замените плату дисплея.
Загорается индикатор режима приготовления, но нагрев не запускается.	Высокая температура варочной панели.	Температура окружающей среды может быть слишком высокой.Воздухозаборник или вентиляционное отверстие могут быть заблокированы.
	Проблема с вентилятором.	Проверьте, равномерно ли работает вентилятор; в противном случае замените вентилятор.
	Плата питания повреждена.	Замените плату питания.
Во время работы нагрев внезапно прекращается,и на дисплее мигает « ».	Неправильный тип посуды.	Используйте подходящую емкость (см. руководство по эксплуатации)	Повреждена цепь обнаружения посуды, замените плату питания.
	Слишком маленький диаметр емкости.
	Плита перегрелась;	Устройство перегрелось. Подождите, пока температура снизится до нормы.
		Для перезапуска нажмите значок ВКЛ./ВЫКЛ.
В зонах нагрева одной стороны (например,в первой и второй зонах) будет отображаться « ».	Сбой подключения платы питания и платы дисплея;	Проверьте подключение.
	Плата дисплея коммуникационной части повреждена.	Замените плату дисплея.
	Основная плата повреждена.	Замените плату питания.
Двигатель вентилятора издает ненормальный звук.	Двигатель вентилятора поврежден.	Замените вентилятор.

Выше приведены примеры и осмотр распространенных неисправностей.

Пожалуйста, не разбирайте устройство самостоятельно, чтобы избежать каких-либо опасностей и повреждений индукционной варочной панели.

Служба по работе с клиентами

При возникновении неисправности перед тем, как позвонить в отдел послепродажного обслуживания, выполните следующие действия:

• Убедитесь, что прибор подключен правильно
• Ознакомьтесь с таблицей неисправностей и дисплея выше

Если вы все еще не можете решить проблему, выключите прибор, не пытайтесь демонтировать его и позвоните в Сервисный центр послепродажного обслуживания.

Специальное заявление

Содержание данного руководства было тщательно проверено.

Однако компания не может нести ответственность за опечатки или упущения. Кроме того, любые технические изменения могут быть включены в пересмотренную версию руководства без предварительного уведомления. Внешний вид и цвет прибора в данном руководстве могут отличаться от фактического.

УТИЛИЗАЦИЯ:

Не утилизируйте

этот продукт

как несортированные

бытовые отходы.

Такие отходы необходимо собирать отдельно для специальной обработки.

Данный прибор маркирован в соответствии с Директивой Европейского парламента и Совета Европейского Союза 2012/19/EC об отходах электрического и электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного прибора, вы можете предотвратить возможный ущерб окружающей среде и здоровью людей, который возможен при неправильной утилизации.

Этот символ на изделии указывает на то, что с ним нельзя обращаться как с обычными бытовыми отходами. Его следует отнести в пункт сбора для утилизации электрических и электронных товаров.

Этот прибор требует специальной утилизации отходов.

Для получения дополнительной информации относительно обработки, утилизации и переработки данного изделия обратитесь в местный совет, службу утилизации бытовых отходов или в магазин, где вы его приобрели.

Для получения более подробных сведений об обработке, утилизации и переработке данного изделия обратитесь в местную городскую администрацию, службу утилизации бытовых отходов или в магазин, в котором приобретено изделие.

Информация об изделии для бытовых электрических варочных панелей, соответствующих Регламенту Комиссии (EC) No 66/2014
		Позиция	Символ	Значение	Единицы измерения
Идентификация модели				ZI6C42/E1
Тип варочной панели:				Электрическая варочная панель
Количество зон нагрева и (или) областей приготовления	зоны			4
	области
Технология нагрева (индукционные зоны нагрева и области приготовления, излучательные зоны нагрева, чугунные конфорки)	Индукционные зоны нагрева X
	Индукционные области приготовления
	Излучательные зоны нагрева
	Чугунные конфорки
Для круглых зон нагрева или областей приготовления: диаметр полезной площади поверхности электрической зоны нагрева, округленный до ближайших 5 мм		Задняя левая	∅	21,0	см
		Задняя центральная	∅		см
		Задняя правая	∅	18,0	см
		Центральная левая	∅		см
		Центральная в центре	∅		см
		Центральная правая	∅		см
		Передняя левая	∅	16,0	см
		Передняя центральная	∅		см
		Передняя правая	∅	18,0	см
Для некруглых зон нагрева или областей приготовления: длина и ширина полезной площади поверхности электрической зоны нагрева или области приготовления, округленные до ближайших 5 мм		Задняя левая	ДШ	см
		Задняя центральная	ДШ	см
		Задняя правая	ДШ	см
		Центральная левая	ДШ	см
		Центральная в центре	ДШ	см
		Центральная правая	ДШ	см
		Передняя левая	ДШ	см
		Передняя центральная	ДШ	см
		Передняя правая	ДШ	см
Потребление энергии для зоны нагрева или области приготовления, рассчитанное на кг		Задняя левая	ECElectric cooking	182,0	Вт-час/кг
		Задняя центральная	ECElectric cooking		Вт-час/кг
		Задняя правая	ECElectric cooking	186,3	Вт-час/кг
		Центральная левая	ECElectric cooking		Вт-час/кг
		Центральная в центре	ECElectric cooking		Вт-час/кг
		Центральная правая	ECElectric cooking		Вт-час/кг
		Передняя левая	ECElectric cooking	196,3	Вт-час/кг
		Передняя центральная	ECElectric cooking		Вт-час/кг
		Передняя правая	ECElectric cooking	187,6	Вт-час/кг
Потребление энергии для варочной панели, рассчитанное на кг			ECElectric hob	188,1	Вт-час/кг
Применяемый стандарт: EN 60350-2 Бытовые электрические кухонные приборы. Часть 2. Варочные панели - Методы измерения производительности
Предложения по энергосбережению:Чтобы добиться максимальной эффективности варочной панели, ставьте посуду в центр зоны нагрева.Использование крышки позволит сократить время приготовления и сэкономить энергию за счет сохранения тепла.Минимизируйте количество жидкости или жира, чтобы сократить время приготовления.Начните готовить с высоким значением настройки и уменьшите значение, когда пища нагреется.Используйте посуду с диаметром основания, совпадающим с графическим обозначением выбранной зоны.
Эти сведения следует рассматривать как часть руководства по эксплуатации прибора.
