Тип продукта	Встраиваемая индукционная варочная панель
Модель	Indesit VIB 633 CE
Количество конфорок	4
Расположение и мощность конфорок (Вт)	Задняя левая: 1200 (Бустер 1600); Задняя правая: 1500 (Бустер 2300); Передняя левая: 1500 (Бустер 2300); Передняя правая: 1200 (Бустер 1600)
Общая мощность	6200 Вт
Уровни мощности	от 0 до 9, плюс Бустер (P)
Функция бустера	Да, до 2300 Вт на зону, макс. 10 минут
Таймер	Да, от 1 до 99 минут, можно установить для всех зон одновременно
Тип управления	Сенсорное управление с функцией блокировки
Размеры (Ш x Г)	560 мм x 490 мм
Вес изделия	Приблизительно 9 кг
Электропитание	220-240 В 1+N ~ 50/60 Гц
Настройка максимального предела мощности	Регулируется пользователем: 2800 Вт, 3500 Вт, 6000 Вт или 7200 Вт (по умолчанию 7200 Вт)
Обнаружение посуды	Да, автоматическое для каждой зоны; отображает 'u', если нет посуды или она несовместима
Автоматическое отключение	Автоматическое отключение после длительного использования в зависимости от уровня мощности
Индикаторы остаточного тепла	Да, показывает, когда зона горячая
Блокировка от детей	Да, кнопка блокировки панели управления
Автоматическое выключение	Через 10 секунд бездействия выбранной зоны или через 60 секунд отсутствия обнаружения посуды
Материал поверхности	Стеклокерамика
Чистка	Используйте влажную губку, неабразивное чистящее средство; немедленно удаляйте пролитое; используйте скребок для стойких загрязнений
Тип установки	Встраиваемый, требуется вентиляционный зазор не менее 40 мм от задней панели, 20 мм от шкафа снизу
Уровень шума	Нормальные рабочие шумы: гул, мягкий свист, треск, громкий свист, шум вентилятора (все допустимо)

Часто задаваемые вопросы - VIB 633 CE INDESIT

Как активировать функцию бустера?

Нажмите кнопку + после уровня 9. На дисплее появится 'P'. Бустер работает максимум 10 минут, затем возвращается на уровень 9. Это может вызвать повышенный шум вентилятора.

Как установить таймер для конфорки?

Выберите конфорку кнопкой выбора, установите желаемый уровень мощности, затем снова нажмите кнопку выбора. На дисплее появится 't'. Используйте + и - для установки времени (1-99 минут). Обратный отсчет начинается автоматически через 10 секунд.

Как заблокировать панель управления?

Нажмите кнопку блокировки панели управления (значок замка). Загорится индикатор, и элементы управления будут заблокированы. Чтобы разблокировать, нажмите ту же кнопку на несколько секунд, пока индикатор не погаснет.

Что делать, если на дисплее отображается код ошибки, например 'F' с номером?

Это указывает на неисправность. Отключите варочную панель от электросети на несколько минут, затем снова подключите. Если ошибка сохраняется, обратитесь в Техническую службу. Не пытайтесь ремонтировать самостоятельно.

Какую посуду можно использовать на этой индукционной варочной панели?

Только ферромагнитные кастрюли (например, чугун, сталь с покрытием, нержавеющая сталь с маркировкой для индукции). Проверьте магнитом. Избегайте алюминия, стекла, глиняной посуды, керамики или немагнитной нержавеющей стали.

Как чистить стеклокерамическую поверхность?

После охлаждения панели используйте влажную губку с мягким моющим средством. Для стойких загрязнений используйте скребок, предназначенный для стеклокерамики. Никогда не используйте абразивные чистящие средства или пароочистители.

Каковы минимальные установочные зазоры?

Обеспечьте не менее 40 мм от задней панели, 20 мм между вырезом и шкафом снизу, и не менее 600 мм от соседних шкафов, которые выше поверхности панели.

Почему варочная панель издает гул или свист?

Это нормальные индукционные звуки: гул от электромагнитной вибрации, мягкий свист от пустых кастрюль, треск от материалов основания посуды, громкий свист при распределении мощности между зонами. Вентилятор также работает для охлаждения.

Как установить максимальный предел мощности панели?

В течение 30 секунд после включения, при выключенных всех зонах и разблокированных элементах управления, одновременно нажмите кнопки выбора Нагреватель 1 и Нагреватель 3. Прозвучит звуковой сигнал, и отобразится текущий предел. Используйте + или - для выбора 2800, 3500, 6000 или 7200 Вт. Нажмите те же две кнопки для сохранения.

Какие функции безопасности есть у панели?

Она включает обнаружение посуды (без кастрюли нет нагрева), защиту от перегрева (мигающий 'c' указывает на перегрев), автоматическое отключение (отключение после длительного использования), блокировку от детей и индикаторы остаточного тепла.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VIB 633 CE INDESIT

Руководство по эксплуатации ВАРОЧНАЯ ПАНЕЛЬ

Содержание

Руководство по эксплуатации,1

ВНИМАНИЕ,73

Описание изделия-Панель управления,74

Монтаж,74

Варочная панель,76

Предосторожности и рекомендации,82

Техническое обслуживание и уход,83

Техническое обслуживание,84

ВНИМАНИЕ!

GB

• ВНИМАНИЕ: Данное изделие и его доступные комплектующие сильно нагреваются в процессе эксплуатации. - Будьте осторожны и не касайтесь нагревательных элементов. - Не разрешайте детям младше 8 лет приближаться к изделию без контроля. - Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знания о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых. • ВНИМАНИЕ: Опасно оставлять включенную конфорку с маслом или жиром без присмотра, так как это может привести к пожару. - НИКОГДА не пытайтесь погасить пламя/пожар водой. Прежде всего выключите изделие и накройте пламя крышкой или огнеупорной тканью. - ВНИМАНИЕ: Опасность пожара: не оставляйте предметов на варочных поверхностях. • ВНИМАНИЕ: Если стеклокерамическая поверхность варочной панели треснула, выключите ее во избежание ударов током. - Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия. - Изделие не рассчитано на включение посредством внешнего синхронизатора или отдельной системы дистанционного управления. - Не кладите металлические предметы (ножи, ложки, крышки и т.д.) на варочную панель, так как они могут сильно нагреться. - После использования выключите варочную панель при помощи специальной рукоятки, не полагаясь на сенсор обнаружения посуды.

indesit

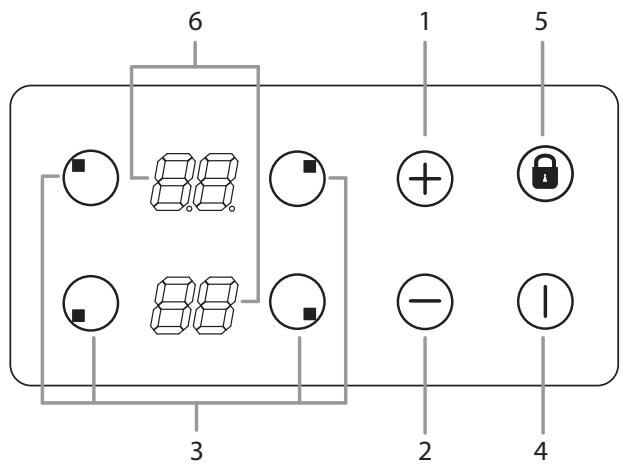

Описание устройства Панель управления

Панель управления, описание которой приведено в данном руководстве, является лишь типичным примером: она может отличаться от панели управления вашего устройства.

При использовании сенсорной панели:

Не используйте перчатки.

Следите, чтобы пальцы, которыми осуществляется нажатие кнопок, были чистыми.

Нажимайте на стекло плавно.

1. Кнопка INCREASE POWER/TIME (УВЕЛИЧЕНИЕ МОЩНОСТИ/ВРЕМЕНИ) — используется для управления мощностью и временем. 2. Кнопка REDUCE POWER/TIME (УМЕНЬШЕНИЕ МОЩНОСТИ/ВРЕМЕНИ) — используется для управления мощностью и временем. 3. Кнопка COOKING ZONE SELECTOR (СЕЛЕКТОР ЗОНЫ ВАРКИ) — используется для выбора требуемой зоны варки. 4. Кнопка ON/OFF (ВКЛ./ВЫКЛ.) — используется для включения или выключения устройства. 5. Кнопка CONTROL PANEL LOCK (БЛОКИРОВКА ПАНЕЛИ УПРАВЛЕНИЯ) — используется для предотвращения изменения настроек варочной панели и показывает, что панель управления заблокирована. 6. HEATER DISPLAY (ДИСПЛЕЙ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА) — показывает выбранную зону варки, уровень мощности, предварительно установленное время приготовления, состояние включения функции усилителя мощности. ! Для получения подробной информации по функциям панели управления см. раздел "Включение и эксплуатация".

! Данное изделие соответствует требованиям последней европейской директивы по ограничению потребляемой электроэнергии в режиме ожидания. Если в течение 2 минут не будут выполняться какие-либо операции, включится индикатор остаточного тепла, и вентилятор прекратит работу (если он был включен), устройство автоматически перейдет в выключенное состояние. Устройство вернется в режим эксплуатации при нажатии кнопки ON/OFF (Вкл./Выкл.).

! В зависимости от количества нагревательных элементов/зон варки на варочной панели, КНОПКИ СЕЛЕКТОРА ЗОНЫ ВАРКИ могут варьировать между 3 и 4.

Установка

! Перед эксплуатацией Вашего нового устройства внимательно прочтите данную брошюру-инструкцию. В ней содержится важная информация по безопасной эксплуатации, установке и обслуживанию устройства. ! Храните данную инструкцию по эксплуатации для дальнейшего использования. Передавайте ее новым владельцам устройства.

Установка на место

! Храните весь упаковочный материал в недоступном для детей месте. Он может представлять опасность удушения или асфиксии (см. раздел "Меры предосторожности и советы"). ! Установка устройства должна производиться квалифицированными специалистами в соответствии с прилагаемыми инструкциями. Неправильная установка может привести к причинению вреда людям и животным либо повреждению имущества.

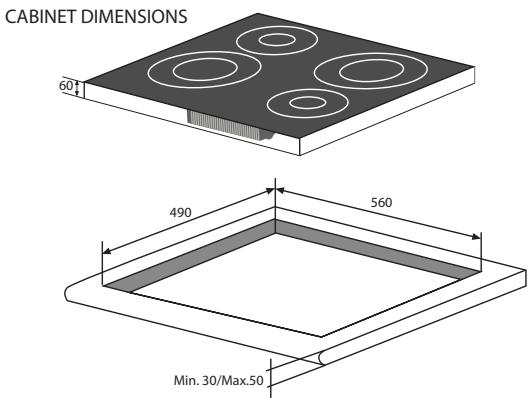

Встраиваемое устройство

Используйте подходящий шкаф, чтобы обеспечить надлежащее функционирование устройства.

• Опорная поверхность должна быть устойчивой к температуре приблизительно 100°C.
• Если устройство будет устанавливаться над духовым шкафом, то последний должен быть оснащен системой охлаждения с искусственной вентиляцией.
• Избегайте установки варочной панели над посудомоечной машиной: если это необходимо, поместите между данными двумя устройствами водонепроницаемое разделительное устройство. Вентиляция. Чтобы обеспечить надлежащее вентилирование и избежать перегрева окружающих поверхностей, варочная панель должна располагаться следующим образом:

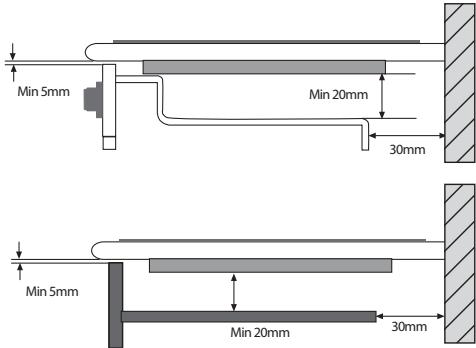

• На расстоянии не менее 40 мм от задней панели или любых других вертикальных поверхностей.
• Между проемом под варочную панель и расположенным снизу кухонным элементом должно быть расстояние не менее 20 мм.
• Кухонные элементы, расположенные рядом с кухонной плитой, высота которых превышает уровень варочной панели, должны находиться на расстоянии не менее 600 мм от края варочной панели.

Крепление

Изделие должно быть установлено на идеально ровной поверхности. Возможные деформации, вызванные неправильным креплением, могут привести к изменениям характеристик и эксплуатационных качеств варочной панели.

Длина регуляционного винта крепежных крюков регулируется перед началом монтажа по толщине кухонного топа:

• толщина 3,5 мм: длина винта 9,5 мм

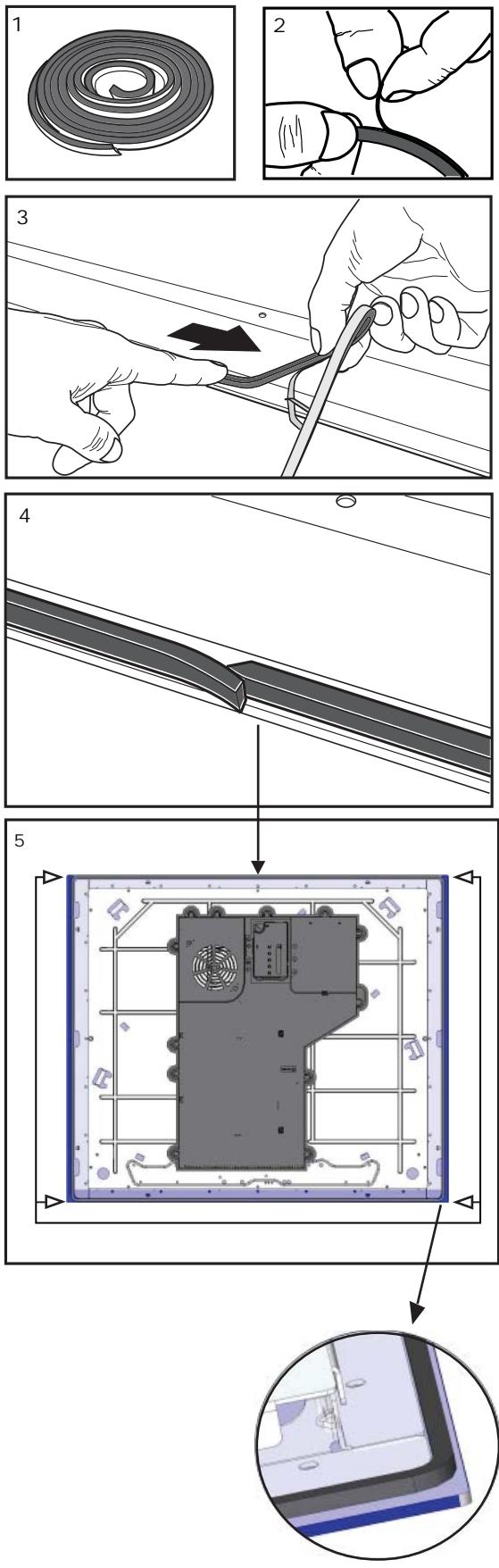

Установка предохранительной шайбы

Порядок крепления варочной панели:

1. При помощи коротких тупых шурупов привинтите 4 центровочные пружины в отверстиях, расположенных по бокам варочной панели;
2. Вставьте варочную панель в проем в кухонном модуле, выровняйте и слегка нажмите в центр вплоть до идеального прилегания варочной панели к опорной поверхности.

! Важно, чтобы шурупы центровочных пружин оставались доступными.

! В соответствии с правилами безопасности после установки изделия в кухонный модуль должна быть исключена возможность касания электрических частей. ! Все защитные элементы должны быть закреплены таким образом, чтобы их можно было снять только при помощи специального инструмента.

Электрическое подключение

! Электрическое подключение варочной панели и возможного встраиваемого духового шкафа должно выполняться раздельно по причинам безопасности, а также для легкого съема духового шкафа.

Монофазное соединение

Варочная панель оснащена сетевым кабелем, рассчитанным на монофазное электропитание.

Напряжение и частота сети	Электрический кабель	Проводное соединение
220-240V 1+N ~ 50/60 Hz		1/2 : желтый/зеленыйN: два синих провода вместеL: коричневый и черный вместе

Подсоедините провода в соответствии с таблицей и приведенными ниже схемами:

Напряжение и частота сети	Электрический кабель	Проводное соединение
400V - 2+N ~ 50/60 Hz		± желтый/зеленыйN: два синих провода вместеL1: черныйL2: коричневый

Другие типы соединений

Если электропроводка соответствует одной из следующих характеристик:

Типовое напряжение и частота сети

Разделите провода и подсоедините проводники в соответствии с таблицей и приведенными ниже схемами:

Подсоединение сетевого кабеля изделия к сети электропитания

В случае прямого подключения изделия к сети необходимо установить между изделием и электрической сетью многополярный разъединитель с минимальным расстоянием между контактами 3 мм. ! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности.

Включение и эксплуатация

Перед подключением изделия к сети питания убедитесь, что:

• Изделие заземлено, и конструкция штепсельной вилки соответствует регламентирующим нормам.
• Используемая розетка должна выдерживать максимальную мощность изделия, указанную на заводской табличке, расположенной на самом изделии.
• Напряжение должно соответствовать диапазону значений, указанному на заводской табличке.
• Розетка должна быть совместима со штепсельной вилкой изделия. Если розетка не совместима с вилкой, обратитесь к квалифицированному техническому специалисту для её замены. Не используйте удлинители или разветвители.

! После установки изделия шнур питания и розетка должны быть легкодоступны.

! Кабель не должен быть перегнут или зажат.

! Кабель необходимо регулярно проверять, а его замену должны осуществлять только квалифицированные технические специалисты.

! Производитель не несёт ответственности в случае несоблюдения вышеуказанных мер безопасности.

! Не удаляйте и не заменяйте шнур питания по какой-либо причине. Его удаление или замена приведёт к аннулированию гарантии и маркировки CE. Компания INDESIT не несёт ответственности за несчастные случаи или повреждения, возникшие в результате удаления/замены оригинального шнура питания. Замена допускается только в том случае, если она выполнена специалистами, аккредитованными INDESIT, и с использованием оригинальных запасных частей.

! На стеклянной поверхности варочной панели могут быть видны следы клея, нанесённого на прокладки. Перед началом эксплуатации изделия следует удалить следы клея с помощью специального неабразивного моющего средства. В первые часы работы может ощущаться запах резины, который быстро исчезает.

! Через несколько секунд после подключения варочной панели к сети электропитания раздаётся короткий звуковой сигнал. Только после этого можно включать варочную панель.

Типы шумов, возникающих в режиме нормальной эксплуатации:

• "Подмешивание" вибрации: связано с вибрацией металлических частей, из которых состоят индукционный элемент и кастрюля; генерируется электромагнитным полем, необходимым для нагрева, и усиливается по мере увеличения мощности индукционного элемента.
• Тихий свист: слышен, когда кастрюля, помещённая в зону нагрева, пуста; шум исчезает, когда в кастрюлю наливают воду или помещают продукты.
• Потрескивание: возникает в результате вибрации в области дна кастрюли из-за паразитных токов, вызванных электромагнитными полями (индукцией); может быть более или менее интенсивным в зависимости от материала, из которого сделано дно кастрюли, и усиливается при увеличении размера кастрюли.

- Громкий свист: слышен, когда два индукционных элемента одной и той же группы функционируют одновременно на максимальной мощности, и/или когда функция усилителя мощности установлена на более крупный элемент, тогда как настройка другого элемента осуществляется автоматически. Уровень шума снижается по мере уменьшения мощности индукционного элемента с автоматической регулировкой; слои дна кастрюль, изготовленные из различных материалов, являются основной причиной данных шумов.

- Шум вентилятора: вентилятор необходим для обеспечения надлежащего функционирования варочной панели и предотвращения возможного перегрева электронного устройства. Вентилятор функционирует на максимальной мощности, когда для большого индукционного элемента установлена максимальная мощность; во всех других случаях он работает на средней мощности, в зависимости от определяемой температуры. Кроме того, вентилятор может продолжить работать даже после выключения варочной панели, если определяемая температура является высокой.

Вышеуказанные типы шумов обусловлены технологией индукции и не обязательно являются эксплуатационными дефектами.

! При длительном нажатии на кнопки «-» и «+» происходит быстрая смена уровней мощности и минут таймера.

Условия низкой освещенности

Когда в варочную панель первоначально поступает электроэнергия, сенсорная панель осуществляет процесс градуировки сенсорных клавиш, при этом требуется низкий уровень внешнего освещения в области сенсорных клавиш.

Если во время данного процесса градуировки выявляется избыточное внешнее освещение, на пользовательском интерфейсе отобразится сообщение «FL» (Infrared Ambient Light Error/Ошибка инфракрасного внешнего освещения), и процесс градуировки панели управления будет приостановлен. Для завершения данного процесса градуировки следует выключить любые источники света, которые могут оказать воздействие на процесс градуировки (например, галогенное освещение кухонной вытяжки). Ошибка исчезнет, когда уровень освещения будет удовлетворительным, и процедура градуировки сенсорной панели будет завершена удовлетворительно.

- Ошибка «FL» может быть сгенерирована только в течение 3 секунд с момента первоначальной подачи электроэнергии в варочную панель.

- Мы рекомендуем отключать все освещение кухонной вытяжки и освещение, направленное на варочную панель, во время первоначальной подачи электроэнергии в варочную панель.

- После завершения процесса первоначальной калибровки сенсорной панели (прибл. 3 секунды) освещение кухонной вытяжки или любое другое освещение может быть включено в нормальном режиме и не будет влиять на работу сенсорной панели.

Включение варочной панели

Когда в варочную панель первоначально поступает электроэнергия, сенсорная панель осуществляет процесс градуировки сенсорных клавиш, при этом требуется низкий уровень внешнего освещения в области сенсорных клавиш. Если будет обнаружено избыточное внешнее освещение, на пользовательском интерфейсе отобразится ошибка „FL”, и градуировка будет приостановлена. Ошибка исчезнет, когда уровень освещения будет удовлетворительным, и процедура градуировки сенсорной панели будет завершена удовлетворительно.

После подключения варочной панели к сети питания сенсорная панель будет автоматически заблокирована. Для разблокировки панели нажмите и удерживайте кнопку Control Panel Loock (Блокировка сенсорной панели)

Для включения варочной панели нажмите и удерживайте кнопку ⏻ приблизительно 1 секунду.

Варочная панель будет включена, когда будет слышен звуковой сигнал, и на дисплеях всех варочных зон появятся точки для цифр.

Когда плита выключена, через 5 сек управления отключает блокировку клавиатуры СИД для того чтобы уменьшить потребление энергии.

Как только мы касаемся ключ, KEYLOCK светодиодной продолжается, и мы можем продолжать использовать для приготовления еды, разблокировка клавиатуры.

Настройка функции Power Management (Управление электропитанием)

Максимальный предел мощности варочной панели - 7200 Вт. Предел мощности может быть уменьшен пользователем до 2800 Вт, 3500 Вт или 6000 Вт.

Рекомендации по установке нового предела мощности варочной панели:

- В течение первых 30 секунд с момента включения устройства

- Сенсорная панель должна быть разблокирована, а нагреватели - выключены

- Нажмите одновременно клавиши выбора Heater 1 (Нагревательный элемент 1) и Heater 3 (Нагревательный элемент 3)

- Когда это будет сделано, включится звуковой сигнал, и на дисплеях нагревательных элементов появится текущий предел мощности варочной панели.

Для выбора нового предела мощности:

С помощью кнопок (+) и (-) осуществляется увеличение предела мощности. Значения мощности, которые можно выбрать: 2800 Вт, 3500 Вт, 6000 Вт или 7200 Вт. Когда значение мощности будет составлять 7200 Вт, при нажатии кнопки [+] или [-] значение мощности изменится на 2800 Вт.

Инструкции по завершению фиксирования нового предела мощности варочной панели:

- Нажмите одновременно клавиши выбора Heater 1 (Нагревательный элемент 1) и Heater 3 (Нагревательный элемент 3)

- Когда это будет сделано, новый предел мощности варочной панели будет установлен, и будет произведено восстановление настроек системы.

Для завершения без фиксирования изменений: Если в течение 60 секунд не будет произведено какое-либо действие, изменения не будут зафиксированы, и будет произведено восстановление настроек системы.

Включение варочных зон

Каждая зона варочной панели включается при помощи кнопки выбора и регулятора мощности, состоящего из двойной кнопки (-) и (+).

• Для включения одной из варочных зон нажмите соответствующую кнопку и настройте нужную мощность (от 0 до 9) при помощи кнопок (-) или (+). Нажмите и удерживайте кнопку (-), чтобы сразу установить значение мощности "9". Нажмите и удерживайте одновременно кнопки (+) и (-), чтобы возвратиться к уровню мощности "0". Если значение мощности составляет "0", нажмите и удерживайте кнопку, чтобы быстро увеличить уровень мощности.

Выбор варочной зоны сопровождается звуковым сигналом,

затем уровень мощности отображается на дисплее.

Если выбор нагревательного элемента не будет осуществлен в течение 10 секунд, варочная панель автоматически выключится.

Функция Fast Boil - "Booster" (Быстрое кипячение - усилитель мощности)

Функция увеличения мощности для некоторых варочных зон может использоваться для уменьшения количества времени разогрева продуктов.

Она может быть включена путем нажатия кнопки (+) на уровне выше 9. Эта функция позволяет увеличивать мощность до 1600 Вт или 2000 Вт, в зависимости от размера соответствующей варочной зоны.

Включение усилителя мощности сопровождается звуковым сигналом, и на дисплее появится буква "Р". Максимальное время работы усилителя мощности - 10 минут. По истечении данных 10 минут будет слышен звуковой сигнал, и варочная зона возвратится на уровень "9".

В случае включения усилителя мощности в нагревательном элементе и при нажатии кнопки [+] будет слышен звуковой сигнал, сигнализирующий ошибку, и изменения настроек варочной панели не будут выполнены. В случае включения усилителя мощности в нагревательном элементе и при нажатии кнопки [-] будет слышен звуковой сигнал, и уровень мощности варочной панели будет снижен до 9.

Выключение варочных зон

Для отключения варочной зоны выберите ее при помощи соответствующей кнопки и:

- Нажмите кнопку (-): мощность варочной зоны постепенно понизится вплоть до выключения.

Когда будет выбрана варочная зона, нагревательный элемент также может быть выключен путем одновременного нажатия кнопок [-] и [+]. Будет слышен звуковой

сигнал, и на соответствующем дисплее отобразится цифра "0".

Использование таймера

! Все варочные зоны могут быть запрограммированы одновременно на время от 1 до 99 мин.

1. Выберите варочную зону с помощью соответствующей кнопки выбора.
2. Отрегулируйте уровень мощности варочной зоны.
3. Когда будет выбран требуемый уровень мощности, при повторном нажатии соответствующей кнопки выбора зоны подогрева будет слышен звуковой сигнал, и на дисплее нагревательного элемента появится буква "t" с точками. Оставшееся время будет отображаться на противоположной части запрограммированного по времени нагревательного элемента. Если запрограммированная по времени зона нагрева расположена, например, в нижней части, запрограммированное время будет отображаться в верхних дисплеях. Установите продолжительность приготовления с помощью кнопок (-) и (+).

При одновременном нажатии кнопок (-) и (+) происходит

возврат к значению 0.

Если в течение 10 секунд не будет выбрано время, либо если по истечении 10 секунд выбранное время будет составлять 0, необходимо нажать кнопку (-) или (+), таймер будет выключен.

Включение обратного отсчета таймера

Обратный отсчет начинается, когда завершается визуальное отображение при нажатии любой кнопки варочной зоны или

автоматически через 10 секунд после последнего нажатия кнопок [+] или [-]. Будет слышен звуковой сигнал, и на дисплее нагревательного элемента отобразится уровень мощности и точки — это будет означать, что таймер включен.

! Для изменения времени запрограммированного по времени нагревательного элемента следует повторить вышеуказанный процесс.

! При нажатии и удерживании кнопок + и - скорость выбора времени увеличивается.

Выключение обратного отсчета таймера

Когда заданное время истечет, запрограммированный по времени нагревательный элемент будет выключен, и на его дисплее отобразится значение "0", при этом звуковой оповещатель таймера включится на одну минуту. Звуковой оповещатель может быть выключен путем нажатия любой кнопки на сенсорной панели управления.

Блокировка панели управления

В процессе функционирования варочной панели можно заблокировать ее управление во избежание случайного изменения настроек (дети, в процессе уборки и т.д.).

Нажмите кнопку, чтобы заблокировать панель управления: индикатор загорится, и будет слышен звуковой сигнал.

Для использования каких-либо элементов управления (например, "stop cooking" (прекращение приготовления)) необходимо отключить данную функцию. Нажмите и удерживайте несколько секунд

кнопку, соответствующий индикатор погаснет, и блокировка будет снята.

Все кнопки на варочной зоне будут заблокированы, если: варочная панель будет выключена, если будет включена блокировка панели управления, либо если возникнет ошибка в работе варочной панели.

Выключение варочной панели

Для выключения изделия нажмите кнопку Ⓤ — не рассчитывайте только на сенсор наличия посуды. Если панель управления варочной панели была заблокирована, она останется заблокированной также после повторного включения варочной панели. Для повторного включения варочной панели необходимо сначала снять блокировку.

Практические советы по эксплуатации изделия

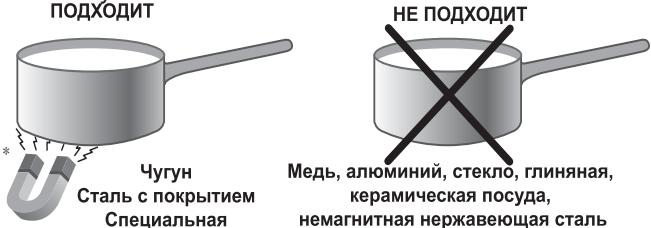

! Используйте посуду, изготовленную из материала, совместимого с принципом индукции (ферромагнитный материал). Мы особенно рекомендуем кастрюли, изготовленные из: чугуна, стали с покрытием или специальной нержавеющей стали, приспособленной для индукции. Для проверки совместимости посуды используйте магнит.

Кроме того, для получения лучших результатов от варочной панели:

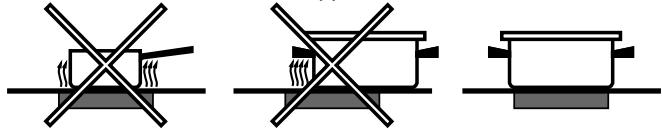

- Используйте посуду с плоским толстым дном, полностью прилегающим к зоне нагрева;

- Используйте посуду с дном такого диаметра, чтобы полностью закрыть варочную зону для оптимального использования всего выделяемого тепла.

- Проверьте, чтобы дно используемой посуды было всегда совершенно сухим и чистым для идеального прилегания к варочной зоне и для долгого срока службы как варочной панели, так и самой посуды.

- Не следует использовать на данной варочной панели посуду, использованную на газовых конфорках:

концентрация тепла на газовых конфорках может деформировать дно посуды и нарушить прилегание к варочной зоне.

Защитные устройства

Сенсор наличия посуды

Каждая варочная зона укомплектована сенсором наличия посуды. Конфорка выделяет тепло только при наличии на ней посуды с размерами, соответствующими данной конфорке.

На дисплее появится символ "u", если после выбора варочной зоны посуда не была помещена на нагревательный элемент, либо в случае:

• Использования неподходящей посуды
• Использования посуды слишком малого диаметра

• Снятия посуды с варочной зоны.

Через 10 с при отсутствии посуды на варочной зоне будет слышен предупреждающий звуковой сигнал.

Через 60 с при отсутствии посуды на варочной зоне нагревательный элемент

будет выключен.

Защита от перегрева

В случае перегрева электронных комплектующих начнет мигать цифра, сигнализирующая уровень мощности, и на дисплее появится буква "с". Это сообщение пропадает, и варочная панель возвращается в рабочий режим, когда температура опускается до допустимого уровня.

Предохранительный выключатель

Изделие оснащено предохранительным выключателем, автоматически отключающим варочные зоны по истечении времени функционирования данного уровня мощности. В процессе аварийного отключения на дисплее появляется "0".

Например: задняя правая варочная зона настроена на 5, передняя левая варочная зона настроена на 2. Задняя правая варочная зона отключается через 5 часов работы, передняя левая - через 8 часов.

Когда одна кнопка или несколько кнопок нажаты и используются в течение более 10 секунд, панель управления отключается

Предупреждающий звуковой сигнал будет звучать каждые 10 секунд, пока данная кнопка/-и не будут выключены.

Если уровень мощности всех нагревательных зон будет составлять 0 в течение 10 с, то варочная панель будет отключена.

Если отключение будет обусловлено случайным нажатием кнопок, то сенсорная панель управления будет включена, как описано выше.

Звуковая сигнализация

Свидетельствует о некоторых неисправностях:

• Какой-либо предмет (посуда, столовый прибор и т.д.) находится на панели управления более 10 секунд.
• Утечка жидкости на панель управления.
• Слишком длительное нажатие на кнопку. Все вышеуказанные ситуации могут являться причиной включения звукового сигнала. Устраните причину неисправности для отключения звуковой сигнализации. Если причина неисправности не будет устранена, звуковой сигнал не будет отключен, и варочная панель выключится.

Ошибка и сигналы тревоги

Когда будет выявлена ошибка, все устройство или нагревательный элемент/-ы будут отключены, и будет слышен звуковой сигнал (только в случае, если включен один или

более нагревательных элементов), и на всех дисплеях поочередно будет отображаться буква "F" и код ошибки (порядковый номер или буква).

Если проблему будет невозможно устранить самостоятельно, обратитесь в техническую службу.

Уровень мощности	Макс. кол-во часов функционирования
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Практические советы по приготовлению блюд

Приготовлениена большом огне	[XX20]8	Приготовление под давлением ФритюрСкороварка Бифштексы Варка
Приготовлениена среднемогне	87	Блины Приготовление на среднем огне,обжаривание (Жаркое, бифштексы,эскалопы, рыбное филе, яичница)
Приготовление на умеренном огне	76	Быстрое загустени (Жидкие соусы)Кипячение воды (для варки макарон, риса, овощей)Кипячение молока
	65	Постепенное загустение (густые соусы)
	54	Приготовление на пару Продолжение приготовление в скороваркепосле первого выпуска пара
Приготовлениена малом огне	432	Приготовление намалом огне (рагу) Разогревание готовых блюд
Приготовлениена самоммалом огне	21	Шоколадный соус Поддержание блюд в горячем состоянии

Предосторожности и рекомендации

! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

СЕ Данное оборудование отвечает требованиям нижеуказанных Директив Европейского Сообщества:

• 2006/95/CEE от 12/12/06 (Низкое напряжение) с последующими изменениями
• 2004/108/CEE от 15/12/04 (Электромагнитная совместимость) и последующими изменениями
• 93/68/CEE от 22.07.93 с последующими изменениями.
• 1275/2008 stand-by/off mode.

Общие правила безопасности

! Проверьте, чтобы вентиляционная решетка всегда была открытой. Встраиваемая варочная панель требует эффективной вентиляции для охлаждения электронных компонентов.

! Не рекомендуется устанавливать индукционную варочную панель над холодильником, встроенным под кухонным топом (тепло) или над стиральной машиной (вибрации). Зазор, необходимый для вентиляции электронных компонентов в этих случаях будет недостаточным.

• Данное изделие предназначается для непрофессионального использования в домашних условиях.
• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.
• Не прикасайтесь к изделию влажными руками, босиком или с мокрыми ногами.
• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Не используйте варочную панель в качестве стола или для нарезки продуктов.
• Стеклокерамическая варочная панель устойчива к механическим ударам, тем не менее она может треснуть (или даже разбиться) при ударе острым предметом или инструментом. В этом случае незамедлительно отсоедините изделие от сети электропитания и обратитесь в Центр технического обслуживания.
• Избегайте касания сетевых шнуров других бытовых электроприборов к горячим частям варочной панели.
• Помните, что температура варочных зон остается очень высокой в течение тридцати минут после их выключения. Остаточное тепло показывается также индикатором (см. Включение и эксплуатация).
• Держите на безопасном расстоянии от варочной панели любые предметы, которые могут расплавиться, например, пластмасса, алюминий или изделия из сахара. Обращайте особое внимание на упаковочные материалы, полиэтиленовую или алюминиевую пленку: если оставить эти материалы на еще горячей или теплой поверхности, они могут серьезно повредить варочную панель.
• Следите, чтобы ручки кастрюль на варочной панели были всегда повернуты таким образом, чтобы вы не могли случайно задеть их.
• Не тяните за сетевой кабель для отсоединения вилки изделия из сетевой розетки, возьмитесь за вилку рукой.
• Перед началом чистки или технического обслуживания изделия всегда вынимайте штепсельную вилку из сетевой розетки.
• Эксплуатация изделия лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, неопытными лицами или лицами, незнакомыми с правилами эксплуатации данного изделия, запрещается без контроля со стороны лица, отвечающего за их безопасность, или без обучения правилам пользования изделием.
• Предупреждение для носителей электрокардиостимуляторов или других медицинских имплантированных аппаратов:

Варочная панель полностью соответствует всем действующим нормативам по электромагнитным помехам.

Поэтому данное изделие полностью отвечает всем требованиям закона (директивы 89/336/СЕЕ). Изделие было изготовлено таким образом, чтобы не создавать помех электрическим приборам, при условии, что эти приборы также соответствуют вышеуказанным нормативам.

Индуктивная варочная панель образует электромагнитные поля малого диапазона.

Во избежание помех между варочной панелью и электрокардиостимулятором последний должен соответствовать действующим нормативам.

Поэтому мы можем гарантировать соответствие нормативам только нашего изделия. За информацией о соответствии и о возможных проблемах из-за несовместимости обращайтесь к вашему лечащему врачу или к производителю электрокардиостимулятора.

• Не разрешайте детям играть с бытовым электроприбором.
• Не кладите металлические предметы (ножи, ложки, крышки и т.д.) на варочную панель, так как они могут сильно нагреться.
• Изделие не рассчитано на включение посредством внешнего синхронизатора или отдельной системы дистанционного управления.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью повторного использования упаковочных материалов.
• Согласно Европейской Директиве 2002/96/СЕ касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации.

За более подробной информацией о правильной утилизации бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин.

Отключение электропитания

Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка изделия

! Не следует пользоваться абразивными или коррозивными чистящими средствами, такими как спреи для чистки духовок и мангалов, пятновыводители или средства для удаления ржавчины, порошковыми чистящими средствами или абразивными губками: они могут необратимо поцарапать поверхность изделия.

! Не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

- В качестве регулярного ухода достаточно вымыть варочную панель влажной губкой и затем протереть насухо кухонным бумажным полотенцем.

- Если варочная панель сильно загрязнена, используйте специальное чистящее средство для стеклокерамических поверхностей, ополосните водой и протрите насухо.

- Для удаления особо сильных загрязнений используйте специальный скребок. Удаляйте загрязнения незамедлительно, не дожидаясь охлаждения изделия, во избежание затвердевания остатков пищи. Очень удобна для чистки варочной панели мочалка из проволоки из нержавеющей стали, специально для стеклокерамических поверхностей, смоченная в мыльном растворе.

- Если на варочной панели случайно расплавились какие-либо предметы или пластиковые материалы или сахар, незамедлительно удалите их скребком с еще горячей поверхности.

- По завершении чистки варочная панель может быть обработана специальным защитным средством для ухода за стеклокерамическими поверхностями: это средство образует на поверхности варочной панели невидимую защитную пленку, предохраняющую поверхность в случае утечек пищи в процессе приготовления. Рекомендуется производить чистку, когда варочная панель едва теплая или холодная.

- Следует всегда ополаскивать варочную панель чистой водой и насухо вытирать: возможные остатки чистящих средств могут затвердеть при последующей готовке.

Структура из нержавеющей стали (только в моделях с рамкой)

На поверхности из нержавеющей стали могут образоваться пятна от воды с большим содержанием извести, если она будет воздействовать на поверхность в течение длительного времени, или при использовании чистящих средств, содержащих фосфор.

Рекомендуется тщательно ополоснуть и вытереть варочную панель после чистки. В случае случайного проливания воды незамедлительно удалите ее.

! Некоторые варочные панели оснащены алюминиевой рамкой, похожей на нержавеющую сталь. Для чистки рамки не используйте средства, непригодные для алюминия.

Порядок демонтажа варочной панели

При необходимости демонтировать варочную панель:

1. снимите шурупы, крепящие сбоков центровочные пружины;
2. ослабьте шурупы крепежных крюков по углам;
3. выньте варочную панель из ниши.

! Не рекомендуется открывать внутренние комплектующие для попытки самостоятельно выполнить ремонт. В случае неисправности обращайтесь в Центр технического обслуживания.

Условные обозначения:

I = варочная зона с простой индукцией

В = вольтодобавочное устройство: индукционная варочная зона может иметь дополнительное электропитание

Система индукционного нагревания является самой быстрой из существующих технологий нагрева. В отличие от традиционных конфорок нагрев производится не варочной зоной: нагревается непосредственно содержимое кастрюли, дно которой обязательно должно быть из ферромагнитного материала.

Модели варочных панелей	VIB 644 С Е	VIB 633 С Е
Варочные зоны	Мощность (Вт)	Мощность (Вт)
Задняя левая	I 1200 - B1600	-
Задняя правая	I 1500 - B 2000	I 1500 - B 2300
Передняя левая	I 1500 - B 2000	I 1500 - B 2300
Передняя правая	I 1200 - B1600	I 1200 - B1600
Общая мощность	7200	6200

Изделие:	Электрическая рабочая поверхность
Торговая марка:	i indesit
Торговый знак изготовителя:
Модель:	VIB 644 C E ; VIB 633 C E
Изготовитель:	Indesit Company
Страна-изготовитель:	Польша
Номинальное значениенапряжения электропитания илидиапазон напряжения	220-230/380-400 V
Условное обозначение родаэлектрического тока илиноминальная частота переменноготока	50/60
Класс защиты от пораженияэлектрическим током	Класс защиты I
	Данное изделие соответствует следующимДирективам Европейского Сообщества: 2006/95/CEEот 12/12/06 (Низкое напряжение) с последующимиизменениями- 2004/108/CEE от 15/12/04 (Электромагнитнаясовместимость) с последующими изменениями- 93/68/CEE от 22/07/93 с последующимиизменениями.- 2002/96CEE с последующими изменениями-1275/2008 (Stand-by/ Off mode)
В случае необходимостиполучения информации посертификатам соответствия илиполучения копий сертификатовсоответствия на данную технику,Вы можете отправить запрос поэлектронному адресус[e-mail].
Дату производства данной техникиможно получить из серийногономера, расположенного подштрих-кодом (S/N XXXXXXXXX *XXXXXXXXXXX), следующимобразом:	- 1-ая цифра в S/N соответствует последней цифрегода,- 2-ая и 3-я цифры в S/N - порядковому номерумесяца года,- 4-ая и 5-ая цифры в S/N - числу определенногомесяца и года.
Производитель:	Indesit Company S.p.A.Виале А. Мерлони 47, 60044, Фабриано (АН), Италия
Импортер:	ООО "Индексит РУС"
С вопросами (в России)обращаться по адресу:	до 01.01.2011: Россия, 129223, Москва, Проспект Мира,ВВЦ, пав. 46
	с 01.01.2011: Россия, 127018, Москва, ул. Двинцев, дом 12,корп. 1
