LEGEND 700 - SSD ADATA - Бесплатное руководство пользователя

Тип продукта	SSD (твердотельный накопитель)
Бренд	ADATA
Модель	LEGEND 700
Форм-фактор	M.2 2280
Интерфейс	PCIe Gen3 x4, NVMe 1.3
Ёмкость	до 2 ТБ
Скорость последовательного чтения	до 3 500 МБ/с
Скорость последовательной записи	до 2 800 МБ/с
Размеры (Д x Ш x В)	80 мм x 22 мм x 3,5 мм
Вес	8 г
Потребление энергии (в покое)	0,33 Вт
Потребление энергии (активный режим)	3,5 Вт (типично)
Рабочая температура	от 0°C до 70°C
Температура хранения	от -40°C до 85°C
Устойчивость к ударам	1 500 G / 0,5 мс
Среднее время наработки на отказ (MTBF)	2 000 000 часов
Гарантия	ограниченная 5 лет
Основные характеристики	производительность NVMe, низкая задержка, кэширование SLC, LDPC ECC
Обслуживание	Не требует обслуживания пользователем; обновление прошивки через ADATA SSD Toolbox
Безопасность	Соответствует CE, FCC, RoHS
Запасные части / Ремонтопригодность	Не подлежит обслуживанию пользователем; замена по гарантии при дефектах

Часто задаваемые вопросы - LEGEND 700 ADATA

Что такое ADATA LEGEND 700 SSD?

ADATA LEGEND 700 — это NVMe M.2 SSD с интерфейсом PCIe Gen3 x4, предназначенный для высокоскоростного хранения данных в настольных и портативных компьютерах.

Какие ёмкости доступны для LEGEND 700?

LEGEND 700 доступен в ёмкостях до 2 ТБ, включая варианты 256 ГБ, 512 ГБ, 1 ТБ и 2 ТБ.

Совместим ли LEGEND 700 с моей материнской платой?

Требуется слот M.2 с поддержкой PCIe Gen3 x4 или выше с протоколом NVMe. Проверьте руководство вашей материнской платы для подтверждения совместимости.

Как установить ADATA LEGEND 700 SSD?

Вставьте SSD в слот M.2 под углом 30 градусов, затем закрепите его винтом. Обратитесь к руководству материнской платы для точного расположения слота.

Какова типичная скорость чтения/записи?

Скорость последовательного чтения достигает 3 500 МБ/с, а последовательной записи — 2 800 МБ/с, что обеспечивает быструю загрузку и передачу файлов.

Поддерживает ли LEGEND 700 управление температурой?

Да, он оснащён динамическим тепловым регулированием для предотвращения перегрева при высоких нагрузках, также можно использовать дополнительный радиатор.

Какое программное обеспечение доступно для LEGEND 700?

ADATA предоставляет SSD Toolbox для мониторинга состояния диска, обновления прошивки и оптимизации производительности. Скачайте его с официального сайта.

Каков срок службы LEGEND 700 SSD?

SSD имеет MTBF 2 000 000 часов и поставляется с ограниченной гарантией на 5 лет. Фактический срок службы зависит от использования.

Можно ли использовать LEGEND 700 в качестве загрузочного диска?

Безусловно. Он идеально подходит для установки операционной системы и обеспечивает быстрое время загрузки и запуска приложений.

Поддерживает ли LEGEND 700 TRIM и S.M.A.R.T.?

Да, он поддерживает TRIM для сборки мусора и S.M.A.R.T. для мониторинга состояния диска через SSD Toolbox.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LEGEND 700 ADATA

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестоваяотверткаитвердотельный накопительМ.2 ADATA

*Для разборкикорпусарекомендуется использовать стандартнуюкрестовуюотвертку (3,5 мм); адля установкитвердотельногонакопителя М.2 требуется крестоваяотвертка меньшегоразмера, таккаквнем используются винты диаметром 1,85-1,98 мм.

Передначалом установкиобязательно зарезервируйтеважныеданныес ПКна внешнемустройстве, например навнешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполниврезервированиеданных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

4. ОТКЛЮЧИТЕ ШНУР ПИТАНИЯ И БАТАРЕЮ

Это действие необходимо для сброса остаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия по извлечению батареи описаны в руководстве по эксплуатации.

УСТАНОВКА

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

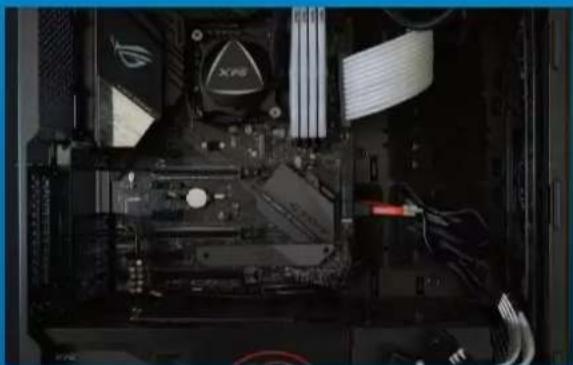

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположенияслотовзависитот моделиПК. Подробнаяинформацияпредставленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукасзавода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыс помощью маленькой крестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЬ НАКОПИТЕЛЬ

Закрепите твердотельный накопитель на месте с помощью маленькой крестовой отвертки.

*Не перетягивайте винты, иначе возможно повреждение винтови заднейпластины

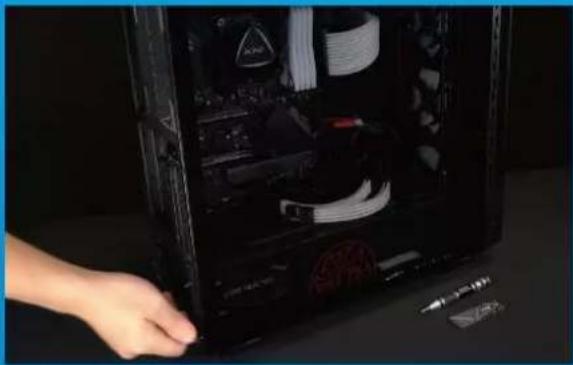

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREAUNEIUNITĂȚI SSDM.2PEUNPC DESKTOP

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестоваяотверткаи твердотельный накопительМ.2 ADATA

*Для разборки корпусарекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установкитвердотельногонакопителяМ.2 требуется крестоваяотверткаменьшего размера, так как в нем используютсявинтыдиаметром1,85-1,98 мм.

Передначалом установкиобязательно зарезервируйтеважныеданныесПКна внешнем устройстве, например на внешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

Этодействиенеобходимодлясбросаостаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия поизвлечениюбатареиописанывруководствепо эксплуатации.

УСТАНОВКА

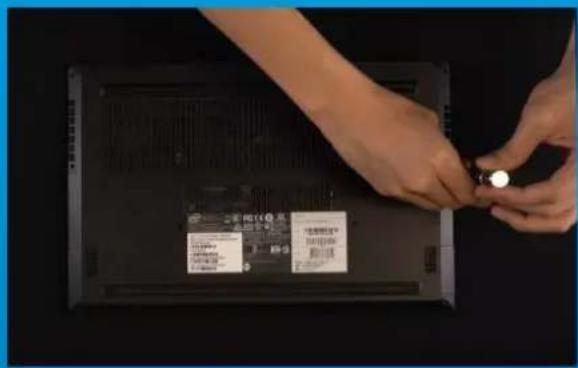

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотов зависитот моделиПК. Подробнаяинформация представленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукасзавода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыспомощью маленькойкрестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепитетвердотельныйнакопитель на месте спомощьюмаленькойкрестовойотвертки.

*Не перетягивайтевинты

*Не перетягивайте винты, это может привести к повреждениюустройства

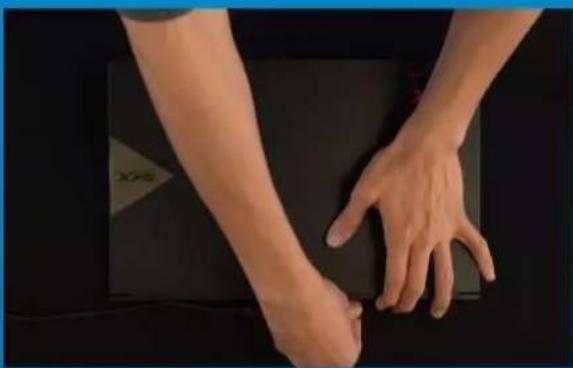

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREAUNEIUNITĂȚI SSDM.2PEUNLAPTOP

Как установить твердотельный накопитель М.2 на

PLAYSTATION5

ПОДГОТОВКА К УСТАНОВКЕ

ДЛЯ УСТАНОВКИ ВАМ ПОТРЕБУЕТСЯ:

• Твердотельный накопитель М.2 ADATA
• Крестовая отвертка
• PS5

1. УБЕДИТЕСЬ, ЧТО НА PS5 УСТАНОВЛЕНЫ АКТУАЛЬНЫЕ ПРОГРАММНЫЕ ОБНОВЛЕНИЯ.

1. ПОЛОЖИТЕ PS5 НА РОВНУЮ ПОВЕРХНОСТЬ СТОРОНОЙ С ЛОГОТИПОМ ВНИЗ.

1. ПРАВОЙ РУКОЙ ПОТЯНИТЕ, СДВИНЬТЕ ВЛЕВО И СНИМИТЕ ОПОРНУЮ ПЛАСТИНУ.

1. ОТКРУТИТЕ ВИНТ, ЧТОБЫ СНЯТЬ КРЫШКУ СЛОТА РАСШИРЕНИЯ.

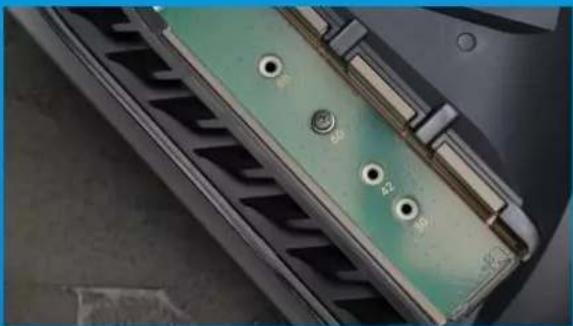

1. ВЫ УВИДИТЕ ЗЕЛЕНЫЙ СЛОТ РАСШИРЕНИЯ.

1. ИЗВЛЕКИТЕ ОДИН ВИНТ И РАСПОЛОЖЕННУЮ ПОД НИМ СТОЙКУ-РАЗДЕЛИТЕЛЬ.

1. ПОМЕСТИТЕ СТОЙКУ В ОТВЕРСТИЕ, СООТВЕТСТВУЮЩЕЕ ФОРМ-ФАКТОРУ М.2.

1. ВСТАВЬТЕ ЗОЛОТОЙ РАЗЪЕМ ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ В СООТВЕТСТВУЮЩИЙ ПАЗ ДО ЩЕЛЧКА.

1. ЗАТЯНИТЕ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ ВИНТОМ.

1. УСТАНОВИТЕ НА МЕСТО КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. УСТАНОВИТЕ НА МЕСТО ОПОРНУЮ ПЛАСТИНУ. ДЛЯ ЭТОГО ЗАДВИНЬТЕ ЕЕ В ОБРАТНОМ НАПРАВЛЕНИИ И ПРИЖМИТЕ.

1. СЛЕДУЙТЕ ИНСТРУКЦИЯМ ДЛЯ ВЫПОЛНЕНИЯ ФОРМАТИРОВАНИЯ.

1. ГОТОВО! ТЕПЕРЬ НА ТВЕРДОТЕЛЬНОМ НАКОПИТЕЛЕ МОЖНО СОХРАНЯТЬ ИГРЫ И ПРИЛОЖЕНИЯ.
