Produkttyp	SSD (Solid-State-Laufwerk)
Marke	ADATA
Modell	LEGEND 700
Formfaktor	M.2 2280
Schnittstelle	PCIe Gen3 x4, NVMe 1.3
Kapazität	Bis zu 2 TB
Sequenzielle Lesegeschwindigkeit	Bis zu 3.500 MB/s
Sequenzielle Schreibgeschwindigkeit	Bis zu 2.800 MB/s
Abmessungen (L x B x H)	80 mm x 22 mm x 3,5 mm
Gewicht	8 g
Stromverbrauch (Leerlauf)	0,33 W
Stromverbrauch (aktiv)	3,5 W (typisch)
Betriebstemperatur	0 °C bis 70 °C
Lagertemperatur	-40 °C bis 85 °C
Schockresistenz	1.500 G / 0,5 ms
MTBF	2.000.000 Stunden
Garantie	5 Jahre eingeschränkt
Hauptmerkmale	NVMe-Leistung, niedrige Latenz, SLC-Caching, LDPC-ECC
Wartung	Keine Benutzerwartung erforderlich; Firmware-Updates über ADATA SSD Toolbox
Sicherheit	Konform mit CE, FCC, RoHS
Ersatzteile / Reparierbarkeit	Nicht für Benutzereingriffe geeignet; Garantieersatz bei Defekten

Häufig gestellte Fragen - LEGEND 700 ADATA

Was ist die ADATA LEGEND 700 SSD?

Die ADATA LEGEND 700 ist eine NVMe M.2 SSD mit PCIe Gen3 x4-Schnittstelle, entwickelt für die schnelle Datenspeicherung in Desktop- und Laptop-Computern.

Welche Kapazitäten sind für die LEGEND 700 verfügbar?

Die LEGEND 700 ist in Kapazitäten bis zu 2 TB erhältlich, einschließlich 256 GB, 512 GB, 1 TB und 2 TB.

Ist die LEGEND 700 mit meinem Motherboard kompatibel?

Sie benötigt einen M.2-Steckplatz, der PCIe Gen3 x4 oder höher mit NVMe-Protokoll unterstützt. Überprüfen Sie die Kompatibilität in Ihrem Motherboard-Handbuch.

Wie installiere ich die ADATA LEGEND 700 SSD?

Setzen Sie die SSD in einem 30-Grad-Winkel in den M.2-Steckplatz ein und fixieren Sie sie mit der Schraube. Schlagen Sie im Handbuch Ihres Motherboards nach, um den genauen Steckplatzort zu finden.

Was ist die typische Lese-/Schreibgeschwindigkeit?

Die sequenzielle Lesegeschwindigkeit erreicht bis zu 3.500 MB/s und die sequenzielle Schreibgeschwindigkeit bis zu 2.800 MB/s, was schnelle Boot- und Dateiübertragungen gewährleistet.

Unterstützt die LEGEND 700 Wärmemanagement?

Ja, sie verfügt über dynamisches thermisches Drosseln, um Überhitzung unter Last zu verhindern, und ein optionaler Kühlkörper kann verwendet werden.

Welche Software ist für die LEGEND 700 verfügbar?

ADATA bietet die SSD Toolbox zur Überwachung des Laufwerkszustands, Firmware-Updates und Leistungsoptimierung. Laden Sie sie von der offiziellen Website herunter.

Wie hoch ist die Lebensdauer der LEGEND 700 SSD?

Die SSD hat eine MTBF von 2.000.000 Stunden und wird mit einer 5-jährigen eingeschränkten Garantie geliefert. Die tatsächliche Lebensdauer hängt von der Nutzung ab.

Kann ich die LEGEND 700 als Boot-Laufwerk verwenden?

Absolut. Sie ist ideal für die Installation des Betriebssystems und bietet schnelle Boot-Zeiten und Anwendungsladezeiten.

Unterstützt die LEGEND 700 TRIM und S.M.A.R.T.?

Ja, sie unterstützt TRIM für die Garbage Collection und S.M.A.R.T. zur Überwachung des Laufwerkszustands über die SSD Toolbox.

BEDIENUNGSANLEITUNG LEGEND 700 ADATA

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

4.NETZSCHALTERAUSSCHALTEN UNDNETZKABELTRENNEN

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine KomponentenSchadennehmenkönnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

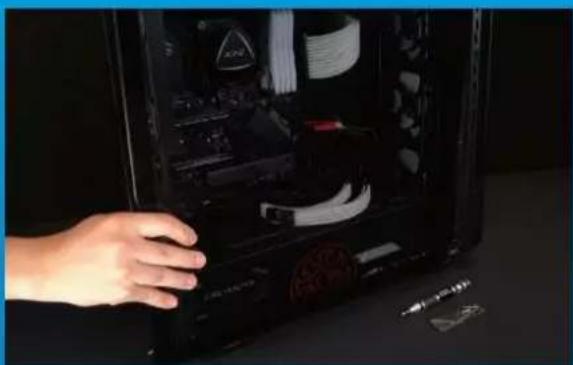

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weiterelnformationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, umsicherzustellen, dassierichtigplatziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könnte das Produkt beschädigt werden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

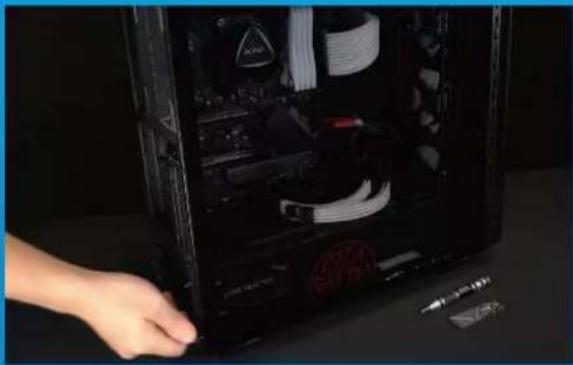

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. WeitereInformationenfindenSiein derBedienungsanleitung IhresPCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

EntfernenSiemitIhremkleinenKreuzschraubendreher die SchraubenamMotherboard.RichtenSiedie Kerbe in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend,umsicherzustellen,dasssierichtig platziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könntedasProduktbeschädigtwerden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

• ADATA M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

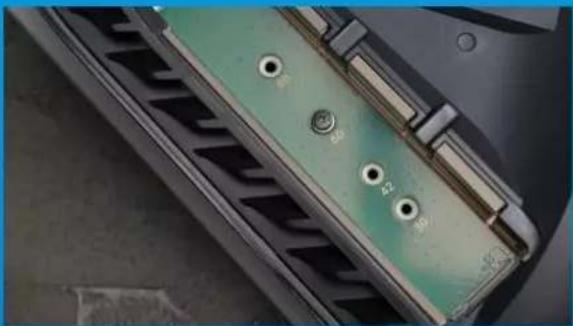

1. NUN SOLLTEN SIE DEN GRÜ NEN ERWEITERUNGSSTECKPLATZ SEHEN.

1. ENTFERNEN SIE DIE EINZELNE SCHRAUBE UND DEN SCHEIBENFÖ RMIGEN ABSTANDHALTER DARUNTER.

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

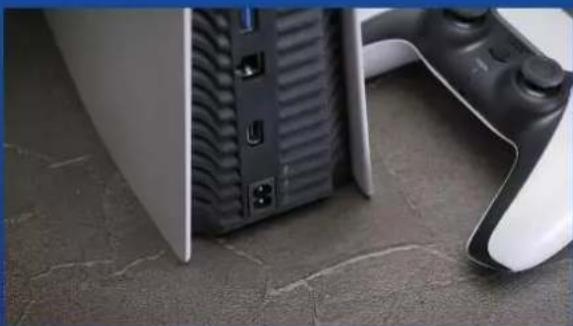

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

1. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

1. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.
