MWP-23 - вентилятор MPM - Бесплатное руководство пользователя

Тип продукта	Вентилятор
Бренд	MPM
Модель	MWP-23
Размеры (В x Ш x Г)	Прибл. 35 x 30 x 30 см
Вес	Прибл. 2.5 кг
Электропитание	220-240 В ~ 50 Гц
Потребляемая мощность	Прибл. 45 Вт
Количество скоростей	3
Поворот	Да, автоматический 90°
Регулировка наклона	Ручная регулировка наклона
Диаметр лопастей	Прибл. 30 см
Защитная решетка	Съемная для чистки
Тип управления	Кнопки на основании
Уровень шума	Прибл. 45-60 дБ
Инструкции по чистке	Протирать влажной тканью; не погружать в воду
Обслуживание	Смазывать подшипники двигателя ежегодно
Функции безопасности	Защита от перегрева, устойчивое основание
Доступность запасных частей	Сменные лопасти, винты
Ремонтопригодность	Заменяемые пользователем детали; профессиональный ремонт двигателя
Гарантия	2 года

Часто задаваемые вопросы - MWP-23 MPM

Как собрать вентилятор?

Обычно вентилятор поставляется в собранном виде. При необходимости прикрепите основание к стойке, затем моторный блок. Закрепите решетку и лопасти согласно схеме. Затяните все винты.

Как чистить вентилятор?

Отключите вентилятор от сети. Протрите внешние поверхности и решетку влажной тканью. Для более тщательной очистки снимите переднюю решетку и лопасти. Не погружайте никакие части в воду.

Почему вентилятор не поворачивается?

Проверьте, нажата ли кнопка поворота. Если все еще не работает, возможно, механизм поворота заклинило. Выключите и вручную поверните головку. Если проблема не устранена, обратитесь в службу поддержки.

Можно ли использовать вентилятор на улице?

Этот вентилятор предназначен только для использования в помещении. Не подвергайте его воздействию дождя или влаги во избежание поражения электрическим током.

Вентилятор шумит, что делать?

Затяните все винты и убедитесь, что лопасти не погнуты. Очистите область двигателя от пыли. Если шум продолжается, смажьте подшипник двигателя несколькими каплями масла.

Как изменить скорость?

Нажмите кнопки скорости на основании: обычно низкая, средняя, высокая. Текущая скорость указывается светодиодом или положением.

Какое потребление мощности?

Вентилятор потребляет прибл. 45 Вт на высокой скорости, что делает его энергоэффективным.

Безопасен ли вентилятор для детей?

Да, решетка предотвращает доступ пальцев. Однако размещайте вентилятор в недоступном для маленьких детей месте, чтобы избежать опрокидывания.

Где можно купить запасные части?

Запасные части, такие как лопасти и винты, доступны на сайте MPM или через авторизованных дилеров. Обратитесь в службу поддержки за помощью.

Есть ли у вентилятора пульт дистанционного управления?

Нет, эта модель управляется с помощью кнопок на основании. Пульт не входит в комплект.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MWP-23 MPM

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ

▶ Перед использованием внимательно прочитайте руководство по эксплуатации.
- Будьте особенно осторожны, когда рядом с устройством находятся дети.

Не вешайте шнур питания на острые края и не допускайте его касания горячих поверхностей.

Обязательно вынимайте вилку из розетки, когда устройство не используется, или перед его очисткой.

Запрещается использовать поврежденное устройство, в том числе с поврежденным шнуром или вилкой – в этом случае отдайте устройство в ремонт в авторизованный сервисный центр.

Использование аксессуаров, не рекомендованных производителем, может привести к повреждению устройства, пожару или травмам.

Не погружайте устройство, шнур и вилку в воду или другие жидкости, всегда держите шнур питания и вилку в сухом состоянии.

Никогда не оставляйте устройство без присмотра во время работы.

Не забывайте всегда выключать устройство перед тем, как вынуть вилку из розетки.

Не ставьте устройство вблизи источников тепла.

Не используйте устройство для целей, для которых оно не предназначено.

Не используйте вентиляторы на открытом воздухе.

Ни при каких обстоятельствах не просовывайте пальцы или какие-либо предметы через решетку корпуса пропеллера во время работы устройства.

Перед перемещением устройства в другое место отключите его от источника питания.

Не заслоняйте переднюю и заднюю решетки пропеллера!

Не размещайте вентиляторы рядом с открытыми окнами - капли дождя могут вызвать короткое замыкание в электрической системе и поражение электрическим током! Не рекомендуется размещать вентиляторы в помещениях с повышенной влажностью, например, в ванных комнатах.

Настоящее устройство может использоваться детьми в возрасте от 8 лет, лицами с ограниченными физическими, умственными способностями и лицами с недостатком опыта и знаний об устройстве, если обеспечен надзор за ними или если они были предварительно проинструктированы относительно безопасного использования устройства и понимают, в чем

состоит опасность. Дети не должны чистить устройство и осуществлять уход за ним без надзора.

Следует хранить устройство и шнур питания в месте, недоступном для детей младше 8 лет.

Не позволяйте детям играть с устройством.

Устройство предназначено исключительно для домашнего пользования. Не подключайте вилку к розетке мокрыми руками.

- Не вынимайте вилку из розетки электросети, вытягивая ее за провод. - Не включайте устройство, если передняя и задняя крышки не установлены. - Устройство можно включить только после его полной сборки. Частично собранное и включенное устройство не обеспечивает безопасную и правильную работу.

ПРЕДОСТЕРЕЖЕНИЕ! Не разрешайте детям играть пленкой. Опасность удушения!

В целях безопасности детей не оставляйте детали упаковки в свободном доступе (пластиковые пакеты, картонные коробки, пенополистирол и т. п.).

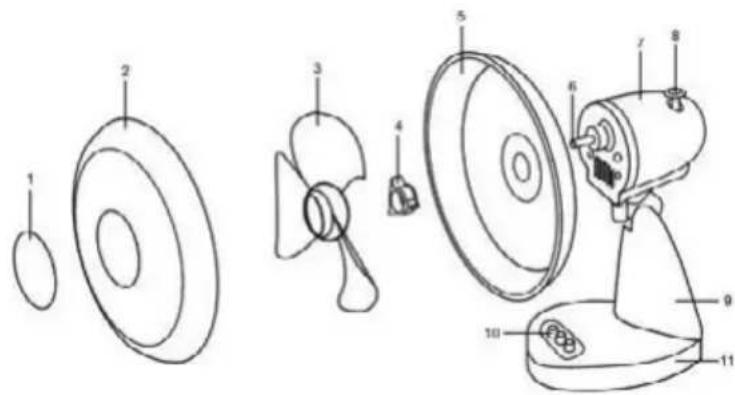

ОПИСАНИЕ УСТРОЙСТВА

1. Декоративная пластина

2. Передняя решетка про- пеллера

3. Пропеллер

4. Защитная гайка задней решетки

5. Задняя решетка пропел- лера

6. Вал двигателя

7. Корпус двигателя

8. Кнопка поворотной работы

9. Ножка вентилятора

10. Включатель/выключатель и переключатели скорости

11. Основание

ВНИМАНИЕ! Вентиляторы должны стоять на устойчивой, ровной и сухой поверхности!

1. Удалите все защитные пленки с элементов вентилятора.

2. Отвинтите защитную гайку (9) задней решетки пропеллера, расположенную на передней части корпуса двигателя (7).

3. Установите заднюю решетку пропеллера (8) ручкой вверх, совместив отверстия со штифтами на корпусе двигателя. Завинтите защитную гайку (9), убедившись, что эти элементы правильно установлены.

4. Удалите защитную втулку с вала двигателя (6).
5. Наденьте предохранительный зажим на вал пропеллера (3). Затем надежно установите пропеллер на вал двигателя (6) и затяните защитную гайку пропеллера (2) против часовой стрелки.
6. Установите переднюю решетку пропеллера (2), прикрепив крючок со шпонкой к задней решетке пропеллера (5). Убедитесь, что отверстия для крепежного финта, находящие передней и задней решетках пропеллера (12) совпадают.
7. Закройте крепежные крючки (11).
8. Свинтите друг с другом решетки пропеллера с помощью винта и гайки.

ОСНОВНАЯ СБОРКА

1. Поместите корпус переключателей скорости (6) в основание (4).
2. Затяните обе части снизу четырьмя винтами, прилагаемыми к вентилятору.

ИСПОЛЬЗОВАНИЕ ВЕНТИЛЯТОРА

ВНИМАНИЕ! Перед включением убедитесь, что вентилятор стоит на ровной, устойчивой и сухой поверхности!

1. Подключите шнур питания к источнику тока.
2. Установите желаемую скорость вращения, которая регулируется переключателями: „0“ – выключено, „1“ – скорость \ „2“ – скорость II.
3. Чтобы активировать поворотный режим работы вентилятора, нажмите кнопку вращения (8), расположенную на корпусе двигателя.
4. Чтобы изменить угол пропеллера и, следовательно, угол воздушного потока, просто наклоните головку вентилятора, удерживая основание вентилятора другой рукой, чтобы вентилятор не опрокинулся.

ОЧИСТКА И КОНСЕРВАЦИЯ

1. Перед очисткой сначала отключите устройство от источника питания.
2. Корпус двигателя, корпус переключателя, подставку и крестовину стоящего вентилятора, основание настольного вентилятора можно протирать влажной тканью с небольшим количеством моющего средства.
3. Решетки можно время от времени чистить щеткой для удаления пыли, застрявшей в отверстиях.
4. Отвинтив пропеллер, его также можно протереть влажной тканью с добавлением мо- ющего средства.

Паспорт изделия

MPM AGD S.A.

МОДЕЛЬ: MWP-23

Описание Символ Значение Единица
измерения

Максимальная интенсивность потока воздуха	F 17,79 м		^3 /мин
Мощность вентилятора P 20,60 Вт
Эксплуатационное значение	SV	0,86	( м^3 /мин)/Вт
Потребление энергии в режиме ожидания (PI)	P_SB	0 Вт
Уровень звуковой мощности (дБ) L	WA	55,2 дБ (А)
Максимальная скорость воздуха	C	2,76	м/с
Сезонное потребление электрической энергии	Q	6,59	кВтч/а
Стандарт измерения эксплуатационной стоимости	IEC 60879:1986
Дополнительную информацию предоставят	MPM AGD S.A.ул. Бжозова 3Миланувек 05-822, Польшател. (22) 380-52-00BDO: 000027599

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические параметры указаны на заводской табличке изделия.

Уровень шума: L_WA = 48,7 дБ

Длина шнура питания: 1,75 м

ВНИМАНИЕ! Компания МРМ agd S.A. оставляет за собой возможность внесения изменений!

ПРАВИЛЬНАЯ УТИЛИЗАЦИЯ ПРОДУКТА (изношенное электрическое и электронное оборудование)

Польша

Маркировка на продукте указывает на то, что продукт не следует выбрасывать вместе с другими бытовыми отходами по окончании срока службы. Изношенное оборудование может оказывать вредное воздействие на окружающую среду и здоровье человека из-за потенциального содержания опасных веществ, смесей и компонентов. Смешивание отходов в виде изношенного электроного и электрического оборудования с другими отходами или их непрофессиональная разборка мо- жет привести к выбросу веществ, вредных для здоровья и окружающей среды. Изношенное устройство необходимо сдать на пункт сбора отработанного электрического и электронного оборудования. Чтобы получить подробную информацию о месте сдачи электрических и электронных отходов, пользователь должен обратиться в местный пункт сбора оборудования для утилизации или на завод по переработке изношенного оборудования.

Желаем получить удовольствие от использования нашего продукта и приглашаем воспользоваться широким коммерческим предложением компании MPM)
