MWP-23 - Ventilator MPM - Kostenlose Bedienungsanleitung

Produkttyp	Ventilator
Marke	MPM
Modell	MWP-23
Abmessungen (H x B x T)	Ca. 35 x 30 x 30 cm
Gewicht	Ca. 2,5 kg
Stromversorgung	220-240 V ~ 50 Hz
Leistungsaufnahme	Ca. 45 W
Anzahl der Geschwindigkeitsstufen	3
Oszillation	Ja, automatisch 90°
Verstellbare Neigung	Manuelle Neigungseinstellung
Rotordurchmesser	Ca. 30 cm
Sicherheitsgitter	Abnehmbar zur Reinigung
Steuerungstyp	Tasten am Sockel
Geräuschpegel	Ca. 45-60 dB
Reinigungshinweise	Mit feuchtem Tuch abwischen; nicht eintauchen
Wartung	Motorkugellager jährlich schmieren
Sicherheitsfunktionen	Überhitzungsschutz, stabiler Standfuß
Ersatzteile erhältlich	Ersatzflügel, Schrauben
Reparierbarkeit	Vom Benutzer austauschbare Teile; professionelle Reparatur für den Motor
Garantie	2 Jahre

Häufig gestellte Fragen - MWP-23 MPM

Wie montiere ich den Ventilator?

Der Ventilator ist normalerweise vormontiert. Bei Bedarf befestigen Sie den Sockel an der Stange und dann das Motorgehäuse. Sichern Sie das Gitter und die Flügel gemäß der Abbildung. Ziehen Sie alle Schrauben fest.

Wie reinige ich den Ventilator?

Ziehen Sie den Netzstecker. Wischen Sie die Außenseite und das Gitter mit einem feuchten Tuch ab. Für eine gründlichere Reinigung entfernen Sie das vordere Gitter und die Flügel. Tauchen Sie keine Teile in Wasser.

Warum schwenkt der Ventilator nicht?

Überprüfen Sie, ob die Schwenktaste gedrückt ist. Wenn es immer noch nicht funktioniert, könnte der Schwenkmechanismus blockiert sein. Schalten Sie aus und drehen Sie den Kopf manuell. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich den Ventilator im Freien verwenden?

Dieser Ventilator ist nur für den Innenbereich geeignet. Setzen Sie ihn nicht Regen oder Feuchtigkeit aus, um einen Stromschlag zu vermeiden.

Der Ventilator macht Geräusche, was soll ich tun?

Ziehen Sie alle Schrauben fest und stellen Sie sicher, dass die Flügel nicht verbogen sind. Reinigen Sie den Motorbereich von Staub. Wenn das Geräusch anhält, schmieren Sie das Motorlager mit ein paar Tropfen Öl.

Wie ändere ich die Geschwindigkeit?

Drücken Sie die Geschwindigkeitstasten am Sockel: normalerweise niedrig, mittel, hoch. Die aktuelle Geschwindigkeit wird durch eine LED oder Position angezeigt.

Wie hoch ist der Stromverbrauch?

Der Ventilator verbraucht ca. 45 Watt bei hoher Geschwindigkeit und ist daher energieeffizient.

Ist der Ventilator sicher für Kinder?

Ja, das Gitter verhindert den Zugang mit Fingern. Stellen Sie den Ventilator jedoch außerhalb der Reichweite von Kleinkindern, um ein Umkippen zu vermeiden.

Wo kann ich Ersatzteile kaufen?

Ersatzteile wie Flügel und Schrauben sind auf der MPM-Website oder über autorisierte Händler erhältlich. Wenden Sie sich an den Kundendienst für Unterstützung.

Hat der Ventilator eine Fernbedienung?

Nein, dieses Modell wird über Tasten am Sockel gesteuert. Es ist keine Fernbedienung enthalten.

BEDIENUNGSANLEITUNG MWP-23 MPM

DE BEDIENUNGSANLEITUNG 16

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

HINWEISE ZUR ANWENDERSICHERHEIT

• Bitte lesen Sie die Bedienungsanleitung vor der Verwendung genau.
  Falls sich Kinder in der Nähe des Geräts aufhalten, ist besondere Vorsicht geboten!
  Das Kabel nicht über scharfe Kanten hängen und Kontakt mit heißen Oberflächen vermeiden.
  Den Stecker immer aus der Steckdose ziehen, wenn das Gerät nicht verwendet wird. Dasselbe gilt vor der Reinigung.
  Verwenden Sie das Gerät nicht in beschädigtem Zustand. Dies gilt auch, falls Kabel oder Stecker Schäden aufweisen – in diesem Fall muss das Gerät bei einer autorisierten Werkstatt zur Reparatur abgegeben werden.

Die Verwendung von Zubehör, das nicht vom Hersteller empfohlen wird, kann zur Beschädigung des Geräts, Bränden oder Verletzungen führen.

Gera, Kabel und Stecker nicht in Wasser oder andere Flüssigkeiten tauchen. Netzkabel und Stecker müssen immer trocken bleiben.

Das Gerät während des Betriebs nicht unbeaufsichtigt lassen.

Achtung: das Gerät immer zuerst ausschalten, bevor der Stecker aus der Steck-dose gezogen wird.

Das Gerät nicht in der Nähe von Wärmequellen aufstellen.

- Verwenden Sie das Gerät nicht zu anderen als den vorgesehenen Zwecken.

Die Ventilatoren nicht im Freien verwenden.

Niemals Finger oder sonstige Gegenstände durch das Gitter des Propellergehäuses schieben, so lange das Gerät in Betrieb ist.

Das Gerät immer von der Stromquelle trennen, bevor es an einen anderen Ort verlagert wird.

Das Front- und Rückgitter des Propellers nicht zudecken!

Die Ventilatoren nicht in der Nähe von offenen Fenstern aufstellen - Regentropfen können Kurzschlüsse und Stromschläge verursachen! Die Ventilatoren sollten nicht in Räumen mit großer Feuchtigkeit aufgestellt werden, z.B. in Badezimmern.

- Dieses Gerät darf von Kindern ab einem Alter von 8 Jahren, von Personen mit körperlichen oder geistigen Beeinträchtigungen sowie von Personen ohne Erfahrung und Kenntnis des Geräts bedient werden, wenn die Beaufsichtigung oder Einweisung zum sicheren Umgang mit dem Gerät gewährleistet ist und dem Anwender die Gefahren bewusst sind. Kinder sollten das Gerät ohne Aufsicht nicht eigenständig reinigen oder warten.

Das Gerät und das Kabel an einer für Kinder unter 8 Jahren unzugänglichen Stelle aufbewahren.

Es ist dafür zu sorgen, dass das Gerät nicht von Kindern als Spielzeug verwendet wird.

Das Gerät ist ausschließlich für den Eigenbedarf zu verwenden.

Den Stecker nicht mit feuchten Händen in die Steckdose stecken.
Beim Herausziehen des Steckers aus der Steckdose nicht am Kabel ziehen.
Das Gerät nur mit angebrachter Front- und Rückblende einschalten.

Das Gerät darf erst nach der kompletten Montage eingeschaltet werden. Die teilweise Montage und anschließende Inbetriebnahme des Geräts stellt keine Garantie für den sicheren und korrekten Betrieb dar.

WARNUNG! Kindern die Folie nicht zum Spielen überlassen. Erstickungsgefahr!

Zwecks Gewährleistung der Sicherheit von Kindern bitte keine Teile der Verpackung (Plastiktüten, Kartons, Styropor, etc.) frei zugänglich herumliegen lassen.

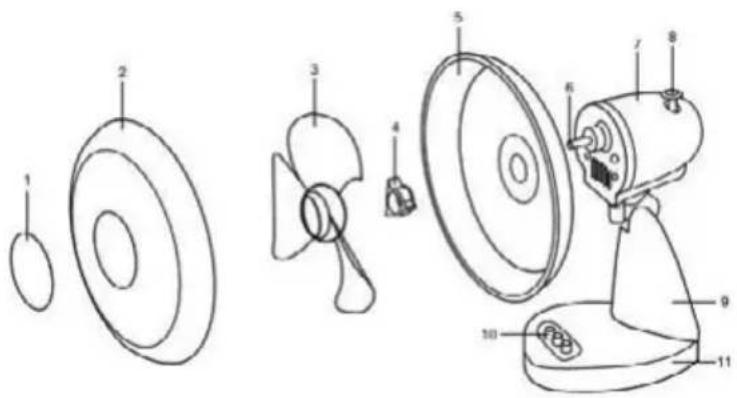

BESCHREIBUNG DES GERÄTS

1. Dekorationsplatte
2. Frontgitter des Propellers
3. Propeller
4. Schutzverschluss des Rückgehäuses
5. Rückgitter des Propellers
6. Antriebswelle
7. Motorgehäuse
8. Rotationsschalter
9. Ventilatorständer
10. Ein-/Aus-Schalter und Geschwindigkeitsregler
11. Sockel

VORBEREITUNG DES GERÄTS AUF DEN BETRIEB

WICHTIG! Die Ventilatoren müssen auf stabilen, flachen und trockenen Flächen aufgestellt werden!

1. Alle Schutzfolien von den Teilen des Ventilators abziehen.
2. Den Schutzverschluss am Rückgitter des Propellers (9) aufdrehen, der sich im vorderen Teil des Antriebsgehäuses (7) befindet.
3. Das Gittergehäuse des Propellers auf der Rückseite (8) mit dem Griff nach oben anbringen und die Öffnungen an die Bolzen auf dem Antriebsgehäuse anpassen. Den Schutzverschluss (9) wieder anschrauben und sicherstellen, dass alle Elemente korrekt installiert wurden.
4. Die Schutzhülse von der Antriebswelle (6) abnehmen.

5. Die Sicherungsschelle auf den Propellerschaft schieben (3). Anschließend den Propeller sorgfältig auf der Antriebswelle (6) anbringen und den Schutzverschluss des Propellers (2) entgegen des Uhrzeigersinns zuschrauben.

6. Das Frontgitter des Propellers (2) anbringen und den Haken mit Nut am Rückgitter des Propellers einhängen (5). Darauf achten, dass die Öffnungen für die Schraube am Front- und Rückgitter des Propellers (12) aufeinander zu zeigen.

7. Die Befestigungshaken (11) schließen.
8. Die beiden Gitter des Propellers mit Schraube und Mutter verschrauben.

MONTAGE DES SOCKELS

1. Das Gehäuse der Geschwindigkeitsschalter (6) im Sockel (4) anbringen.
2. Beide Teile von unten mit den vier mitgelieferten Schrauben verschrauben.

BETRIEB DES VENTILATORS

WICHTIG! Vor dem Einschalten sicherstellen, dass der Ventilator auf einem flachen, stabilen und trockenen Untergrund steht!

1. Schließen Sie das Gerät an eine Stromquelle an.
2. Stellen Sie die gewünschte Drehgeschwindigkeit mit Hilfe der Schalter ein: „0“ - ausgeschaltet, „1““ - Geschwindigkeit I, „2“ - Geschwindigkeit II
3. Um den Ventilator im Rotationsmodus in Betrieb zu nehmen, den Rotationsschalter (8) am Motorgehäuse betätigen.
4. Um den Neigungswinkel des Propellers und damit den Winkel des Luftstroms zu ändern, den Ventilatorkopf neigen und dabei mit der anderen Hand den Sockel halten, damit der Ventilator nicht umkippt.

REINIGUNG UND WARTUNG

1. Vor der Reinigung das Gerät von der Stromquelle trennen.
2. Das Motorgehäuse, die Schalterblenden, der Ständer und das Kreuz des Stehventilators bzw. der Sockel des Tischventilators können mit einem feuchten Tuch und etwas Reinigungsmittel gereinigt werden.
3. Die Gitterblenden können von Zeit zu Zeit mit einer Bürste gereinigt werden, um in den Öffnungen angesammelten Staub zu entfernen.
4. Der Propeller kann abgenommen und ebenfalls mit einem feuchten Tuch und etwas Reinigungsmittel abgerieben werden.

Produktblatt

MPM AGD S.A.

MODELL: MWP-23

Bezeichnung Symbol Wert Einheit

Maximaler Volumenstrom des Ventilators	F 17,79 m		^3/min
Ventilatorleistung P 20,60 W
Servicewert SV 0,86 (m			^3/min)/W
Leistungsaufnahme im Standby-Modus	P_SB	0	W
Schallleistungspegel (Lüfter) L	WA	55,2	dB(A)
Maximale Luftgeschwindigkeit	C	2,76	m/s
Saisonaler Stromverbrauch	Q	6,59	kWh/a
Norm für die Messung des Servicewerts	IEC 60879:1986
Weitere Auskünfte bei	MPM AGD S.A.ul. Brzozowa 3Milanówek 05-822, PolenTel. (22) 380-52-00BDO: 000027599

TECHNISCHE DATEN

Die technischen Daten sind auf dem Typenschild des Produkts aufgeführt.

Lärmpegel: L_WA = 48.7 dB

Länge des Netzkabels: 1,75 m

WICHTIG! Die Firma MPM agd S.A. behält sich technische Änderungen vor!

ORDNUNGSGEMÄSSE ENTSORGUNG DES PRODUKTS (Elektro- und Elektronikmüll)

Die Kennzeichnung auf dem Produkt weist darauf hin, dass das Produkt nach Ablauf seiner Lebensdauer nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf. Gebrauchte Geräte können sich wegen des potentiellen Gehalts gefährlicher Stoffe, Gemische und Bauteile nachteilig auf die Umwelt und menschliche Gesundheit auswirken. Das Vermischen von Elektromüll mit anderen Abfällen bzw. sein nicht sachgerechter Ausbau kann zur Freisetzung umwelt- und gesundheitsschädlicher Stoffe führen. Das gebrauchte Gerät ist bei einer Sammelstelle für Elektro- und Elektronikschrott zu entsorgen. Für detaillierte Informationen zu Sammelstellen für Elektro- und Elektronikschrott wenden Sie sich bitte an Ihre örtliche Wertstoffsammelstelle oder Schrottbehandlungsanlage.

Wir wünschen Ihnen Zufriedenheit bei der Benutzung unseres Produkts und wir ermutigen Sie, das breitgefächerte Handelsangebot der Firma MIRMEh
