SLH ST - Отопление AEG - Бесплатное руководство пользователя

Тип продукта	Конвекторный обогреватель
Модель	SLH ST
Бренд	AEG
Мощность	2000 Вт
Напряжение	230 В ~ 50 Гц
Нагревательные элементы	1
Термостат	Регулируемый с защитой от замерзания
Защита от перегрева	Да
Размеры (В x Ш x Г)	450 x 350 x 100 мм
Вес	4.2 кг
Длина кабеля	1.5 м
Тип управления	Ручка с выключателем
Установка	Настенный или напольный
Класс энергоэффективности	C
Тепловая мощность	2000 Вт
Уровень шума	0 дБ (без вентилятора)
Подходит для	Использование в помещении
Цвет	Белый
Очистка	Протирать влажной тканью, не использовать абразивные средства
Функции безопасности	Защита от перегрева, защита от опрокидывания

Часто задаваемые вопросы - SLH ST AEG

Как настроить термостат на обогревателе AEG SLH ST?

Поверните ручку термостата на желаемую температуру. Обогреватель будет автоматически поддерживать установленную температуру, включаясь и выключаясь. Ориентируйтесь по отметкам на ручке для примерной температуры.

Как чистить обогреватель?

Убедитесь, что обогреватель отключен от сети и остыл. Используйте мягкую влажную ткань для протирки корпуса. Не используйте абразивные средства и не погружайте прибор в воду. Для удаления пыли внутри аккуратно пропылесосьте через вентиляционные отверстия.

Можно ли использовать этот обогреватель в ванной?

Нет, AEG SLH ST не предназначен для использования в ванных комнатах или помещениях с высокой влажностью, если только он специально не рассчитан на такие условия. Его следует использовать только в сухих помещениях.

Какие сертификаты безопасности имеет этот обогреватель?

Этот обогреватель соответствует стандартам CE и RoHS по безопасности и экологичности. Он оснащен защитой от перегрева и выключателем при опрокидывании для дополнительной безопасности.

Как сбросить обогреватель после перегрева?

Если обогреватель отключается из-за перегрева, отключите его от сети и дайте полностью остыть. Проверьте, нет ли препятствий для потока воздуха. После остывания снова включите обогреватель в сеть и включите его. Защита от перегрева сбросится автоматически.

Есть ли у обогревателя таймер?

Нет, AEG SLH ST не имеет встроенного таймера. Он оснащен простым ручным управлением термостатом и включением/выключением. Для функции таймера рассмотрите возможность использования внешнего таймера, подключаемого в розетку.

Можно ли покрасить обогреватель в цвет интерьера?

Красить обогреватель не рекомендуется, так как это может повлиять на теплоотдачу и безопасность. Покрытие нанесено заводским способом и предназначено для нормальной эксплуатации. Любые изменения могут привести к аннулированию гарантии.

Где лучше всего установить обогреватель?

Разместите обогреватель на устойчивой ровной поверхности вдали от мебели, штор и других горючих материалов. Обеспечьте не менее 1 метра свободного пространства спереди и с боков. Для настенного монтажа следуйте прилагаемой инструкции и используйте подходящие анкеры.

Как хранить обогреватель летом?

Тщательно очистите обогреватель, дайте ему высохнуть и храните в прохладном сухом месте вдали от пыли. Можно накрыть его тканью для предотвращения накопления пыли. Держите шнур питания свободно свернутым.

Что означает индикатор?

Постоянный зеленый или красный свет указывает на то, что обогреватель включен и нагревается. Некоторые модели имеют отдельный индикатор работы термостата. Если свет мигает или не горит, обратитесь к руководству по устранению неполадок. Если сомневаетесь, свяжитесь со службой поддержки AEG.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SLH ST AEG

Готовая к подключению саморегулирующаяся нагревательная кабель-лента

Монтаж 24

INSTALLATION

1. Общие указания 24
2. Техника безопасности ..... 24
3. Описание устройства .....25
4. Монтаж....25
5. Эксплуатация 27
6. Техобслуживание 27
7. Схемы монтажа.....28
8. Технические характеристики ..... 30

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ И ГАРАНТИЯ

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И ВТОРИЧНАЯ ПЕРЕРАБОТКА

МОНТАЖ

1. Общие указания

Глава «Монтаж» предназначена для специалиста.

Указание

Перед началом эксплуатации следует внимательно прочитать данное руководство и сохранить его.

При необходимости передать настоящее руководство следующему пользователю.

1.1 Указания по технике безопасности

1.1.1 Структура указаний по технике безопасности

СИГНАЛЬНОЕ СЛОВО Вид опасности

Здесь приведены возможные последствия не- соблюдения указания по технике безопасности.

» Здесь приведены мероприятия по предотвращению опасности.

1.1.2 Символы, вид опасности

Символ	Вид опасности
	Поражение электрическим током

1.1.3 Сигнальные слова

СИГНАЛЬ-НОЕ СЛОВО	Значение
ПРЕДУПРЕЖДЕНИЕ	Указания, несоблюдение которых может привести к серьезным травмам или к смертельному исходу.

1.2 Другие обозначения в данной документации

Указание

Общие указания обозначены приведенным рядом с ними символом.

» Следует внимательно прочитать тексты указаний.

Символ	Значение
	Материальный ущерб(повреждение оборудования, косвенный ущерби ущерб для окружающей среды)
	Утилизация устройства

» Этот символ указывает на необходимость выполнения определенных действий. Описание необходимых действий приведено шаг за шагом.

1.3 Единицы измерения

Указание

Если не указано иное, все размеры приведены в миллиметрах.

2. Техника безопасности

2.1 Предписания, стандарты и положения

Указание

Необходимо соблюдать все соответствующие предписания и положения.

2.2 Использование по назначению

Саморегулирующаяся нагревательная кабель-лента SLH предназначена для энергосберегающей защиты от замерзания трубопроводов, проложенных преимущественно вне помещений. Любое иное или не указанное в настоящем руководстве использование данного устройства считается использованием не по назначению. Использование по назначению подразумевает также соблюдение настоящего руководства, а также руководств к используемым комплектующим.

Прибор предназначен для бытового использования. Для его безопасного обслуживания пользователю не требуется проходить инструктаж. Возможно использование прибора не только в быту, но и, например, на малых предприятиях, при условии соблюдения тех же условий эксплуатации.

2.3 Общие указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ травма

Детям старше 8 лет а также лицам с ограниченными физическими, сенсорными и умственными способностями, не имеющим опыта или не владеющим информацией о приборе, разрешено использовать прибор только под присмотром других лиц или после соответствующего инструктажа о правилах пользования и опасности в случае несоблюдения этих правил. Не допускаются игры детей с прибором. Чистка и техническое обслуживание силами пользователя не должны выполняться детьми без присмотра.

Монтаж, запуск, а также техобслуживание и ремонт устройства должны производиться только квалифицированным специалистом.

Безупречная работа прибора и безопасность эксплуатации гарантируются только при использовании оригинальных комплектующих и оригинальных запчастей.

3. Описание устройства

Саморегулирующаяся нагревательная кабель-лента SLH предназначена для энергосберегающей защиты от замерзания трубопроводов, проложенных преимущественно вне помещений. Она состоит из двух токопроводящих жил, уложенных параллельно и отделенных друг от друга специальным полупроводником.

При низких температурах электрическое сопротивление нагревательной кабель-ленты снижается, что ведет к увеличению теплоотдачи. При высоких температурах сопротивление увеличивается, и теплоотдача уменьшается.

Длина нагревательной кабель-ленты выбирается индивидуально. С помощью прилагаемого наконечника можно произвести надлежащую заделку конца нагревательной кабель-ленты.

Указание

В целях энергосбережения, поддержания постоянной температуры и для защиты нагревательных кабель-лент целесообразным является применение централизованных устройств управления.

» При возникновении вопросов обратитесь в сервисную службу.

4. Монтаж

4.1 Меры безопасности

ПРЕДУПРЕЖДЕНИЕ поражение электрическим током Настоятельно рекомендуется использовать устройство защитного отключения (30 мА).

» Если нагревательная кабель-лента укладывается на металлическую поверхность, то согласно DIN VDE 100, часть 410, использование устройства защитного отключения (УЗО) является обязательным.
» Беречь нагревательную кабель-ленту от механи- ческих и химических повреждений.

4.2 Подготовительные мероприятия

» Перед прокладкой кабеля следует убедиться в наличии свободного доступа к нужному участку трубы.
» Если нагревательная кабель-лента будет укладываться на пластиковую трубу, то для оптимального распределения тепла трубу следует предварительно обмотать алюминиевой фольгой.

4.3 Монтаж нагревательного контура

Материальный ущерб

Нагревательную кабель-ленту следует предохранять от контакта с острыми кромками и легковоспламеняющимися материалами во избежание повреждений нагревательной кабель-ленты и смежных с ней участков.

Указание

При монтаже нагревательной ленты внахлест или встык опасности перегрева не возникает.

» С поверхности, на которую будет устанавливаться нагревательная кабель-лента, следует удалить неровности, например, острые заусенцы и т.п.
» Поверхность, на которую будет устанавливаться нагревательная кабель-лента, необходимо очистить и обезжирить.

Электроснабжение

ПРЕДУПРЕЖДЕНИЕ поражение электрическим током

Все работы по установлению электрических соединений и монтажу необходимо производить в соответствии с инструкцией.

Материальный ущерб

Следует соблюдать данные на заводской табличке. Напряжение сети должно совпадать с указанным на табличке.

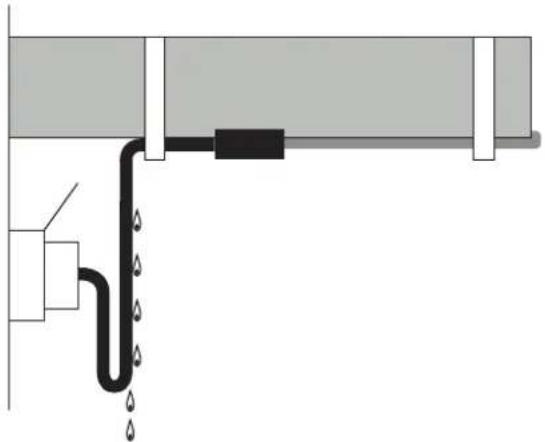

» Во избежание попадания конденсата из трубы в розетку с защитным контактом сетевой кабель следует проложить в виде петли, обеспечивающей отвод капель.

Установка терморегулятора

Терморегулятор измеряет температуру трубы и, при необходимости, включает или выключает нагревательную кабель-ленту.

» Терморегулятор необходимо надежно закрепить на самом холодном конце трубы. Для этого используется подходящий крепежный материал, например, текстильная изолента, клейкая алюминиевая лента или термостойкие кабельные стяжки.

Монтаж нагревательной кабель-ленты

Указание

Закрепить нагревательную кабель-ленту на ниж- ней стороне трубы.

» Удерживая нагревательную кабель-ленту параллельно трубе, закрепить ее с помощью клейкой алюминиевой ленты или термостойких кабельных стяжек в нескольких местах с шагом 20-30 см.
» Чтобы предотвратить попадание теплоизоляционного материала между нагревательной кабель-лентой и обогреваемой поверхностью, нагревательную кабель-ленту по всей ее длине необходимо закрыть алюминиевой фольгой.
» При использовании теплоизоляции с облицовкой из листовой стали для защиты нагревательной кабель-ленты от механических повреждений следует пользоваться изолирующим выводом.

Материальный ущерб

Нужно следить, чтобы токопроводящие жилы не соприкасались, в противном случае возможно короткое замыкание.

» Нужно выполнить надлежащую фиксацию нагревательной кабель-ленты в непосредственной близости от соединений, это предотвратит действие на них растягивающих, сдвигающих и скручивающих усилий.

4.4 Укорачивание нагревательной кабель-ленты и заделка конца

Указание

Использовать инструмент, который соответствует сечению кабеля.

» Укоротить нагревательную кабель-ленту до нужной длины.

D0000032838

» Удалить оболочку с конца нагревательной кабель-ленты на участке 15 ММ.
» Оттянуть защитную оплетку.

D0000032840

Материальный ущерб

Для защиты от короткого замыкания укоротить одну из двух токопроводящих жил примерно на 10 мм.

Указание

Запрещено надевать силиконовый наконечник без клея.

» Волнообразно нанести силиконовый клей на токопроводящие жилы.
» Проверить наконечник на отсутствие повреждений.

D0000032842

» Каплями силиконового клея заполнить наконечник примерно на 40 %.

D0000032848

» Полностью надвинуть наконечник на конец нагревательной кабель-ленты.
» Выполнить визуальный контроль точности и плотности посадки наконечника на нагревательную кабель-ленту.

4.5 Контроль

После монтажа нагревательного контура и перед установкой теплоизоляции нужно выполнить следующие контрольные мероприятия:

» Визуальная проверка нагревательной ка- бель-ленты на предмет возможных механиче- ских повреждений.
» Устранение выявленных повреждений: нагревательные кабель-ленты небольшой длины подлежат замене, в нагревательных контурах большой длины поврежденный фрагмент нагревательной кабель-ленты вырезается и заменяется новым.

Указание

Сопротивление изоляции не должно быть ниже 20 МОм.

» Необходимо измерить и внести в протокол значения сопротивления нагревательного контура на участках между каждой токопроводящей жилой и защитной оплеткой. Испытательное напряжение 1 000 В.
» Проверить работу нагревательного контура.
» После установки теплоизоляции контрольные мероприятия следует повторить.
» Выполнить маркировку коммуникаций с электрообогревом на расстоянии 5 м от мест обогрева. Для этого использовать таблички с предупредительными надписями, например, из комплекта наклеек SLHZ Sticker.

5. Эксплуатация

Указание

» Необходимо соблюдать местные правила безопасности.
» Необходимо выполнять условия эксплуатации в соответствии с «Техническими характеристиками» и «Таблицей параметров».

6. Техобслуживание

Саморегулирующиеся нагревательные кабель-ленты, как правило, не требуют техобслуживания. Рекомендуется регулярно проводить визуальный контроль и приглашать специалиста для контроля сопротивления изоляции.

» Если на обогреваемых коммуникациях будут проводиться ремонтные работы, то нагревательную кабель-ленту необходимо защитить от возможных повреждений.

ПРЕДУПРЕЖДЕНИЕ поражение электрическим током

Вскрытие регуляторов, клеммовых коробок и соединительных муфт разрешается производить только после обесточивания.

» По окончании ремонтных работ необходимо повторно проверить нагревательный контур.
» Запрещено эксплуатировать нагревательные контуры, имеющие повреждения.
» Приглашать специалиста для ежегодного контроля терморегулирующих устройств и систем управления.

7. Схемы монтажа

7.1 Монтаж на трубопроводы

1 Нагревательная кабель-лента
2 Клейкая лента
» Укладка и крепление нагревательного провода выполняется параллельно оси трубы.

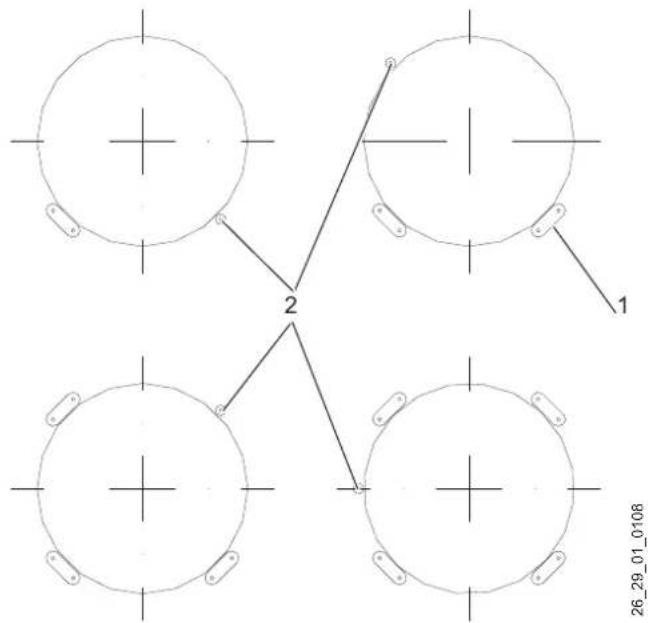

Монтаж на трубопроводы в нескольких местах

1 Нагревательная кабель-лента

2 Датчик температуры

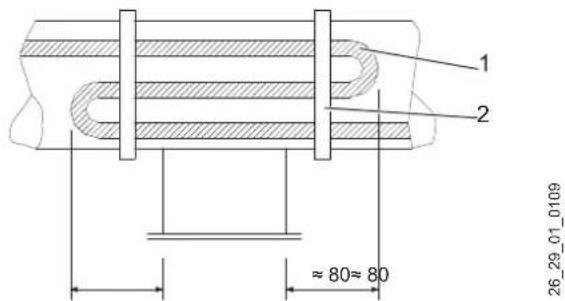

Монтаж на опоры труб

1 Нагревательная кабель-лента

2 Клейкая лента

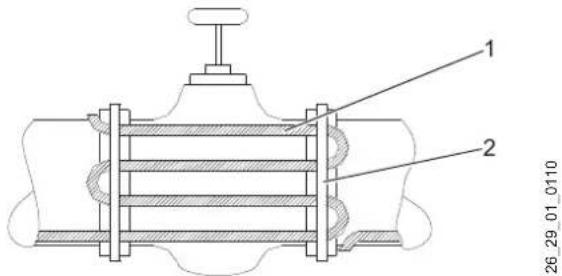

7.2 Монтаж на гидравлические приводы

1 Нагревательная кабель-лента

2 Клейкая лента

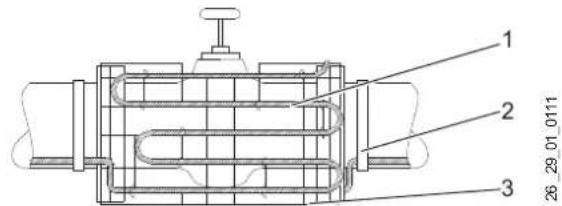

Монтаж на гидравлические приводы с использованием проволочной сетки

Проволочная сетка используется для быстрого монтажа и демонтажа нагревательной кабель-ленты во время работ по техобслуживанию приводов.

1 Нагревательная кабель-лента

2 Клейкая лента

3 Проволочная сетка

7.3 Монтаж на колено трубы

1 Нагревательная кабель-лента

2 Клейкая лента

7.4 Монтаж на фланцы

1 Нагревательная кабель-лента

2 Клейкая лента

7.5 Монтаж на фланцевые заглушки

1 Нагревательная кабель-лента
2 Клейкая лента

7.6 Монтаж на арматуру

1 Нагревательная кабель-лента
2 Клейкая лента

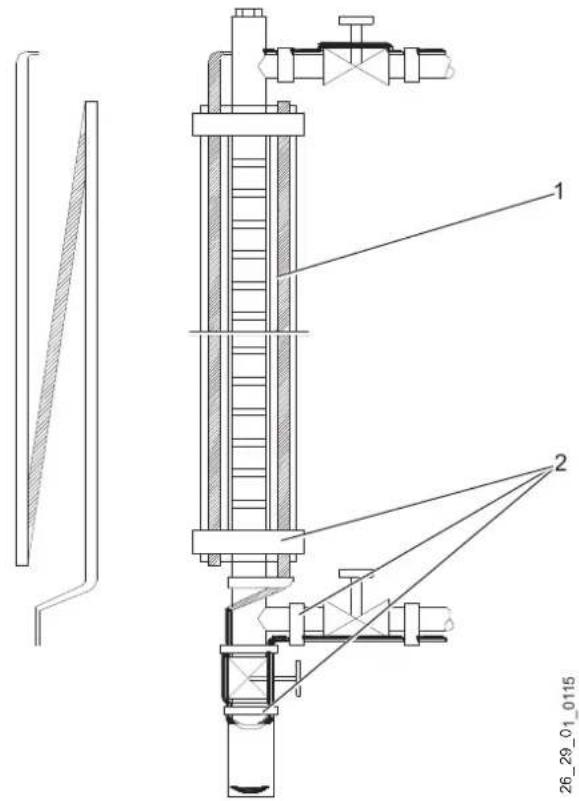

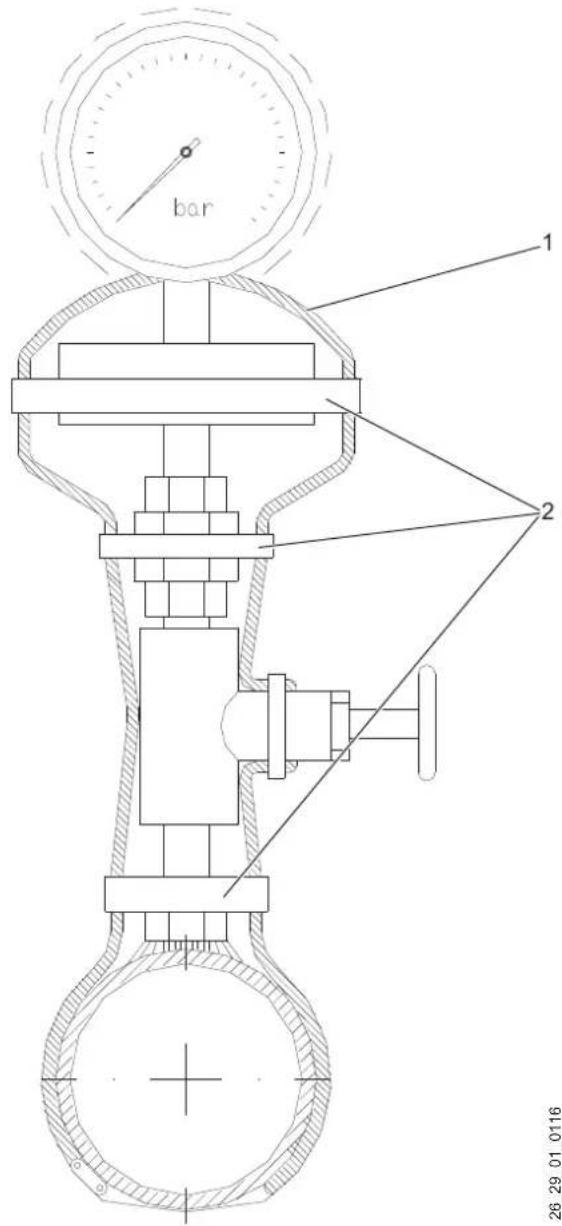

7.7 Монтаж на датчики уровня заполнения

1 Нагревательная кабель-лента
2 Клейкая лента
» Нагревательную кабель-ленту зафиксировать клейкой алюминиевой лентой.

8. Технические характеристики

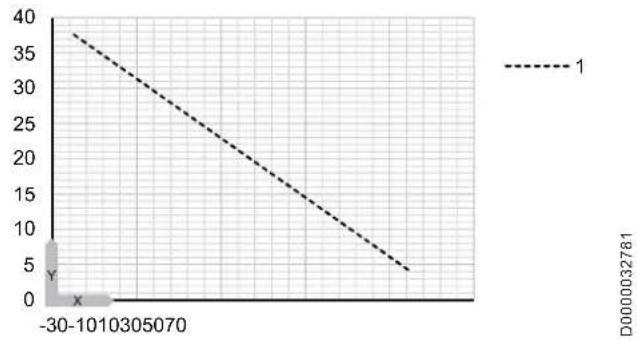

8.1 Диаграмма мощности

X Температура трубы [°C]

Y Мощность обогрева [Вт/м]

1 SLH 25

8.2 Технические характеристики

SLH 25/L5 ST SLH 25/L10 ST SLH 25/L15		ST SLH 25/L20	ST SLH 25/L25 $T SLH 25/L30 ST
		232559	232560	232561	232562	232563	232564
Теплопроизводительность согласно EN 14511
Мощность нагрева	W	125	250	375	500	625	750
Значения
Нагрузка нагревательного элемента	Вт/м	25	25	25	25	25	25
Электрические параметры
Номинальное напряжение	B	230	230	230	230	230	230
Электрическое подключение		1-ф./N/PE ~ 230 В	1-ф./N/PE ~ 230 В	1-ф./N/PE ~ 230 В	1-ф./N/PE ~ 230 В	1-ф./N/PE ~ 230 В	1-ф./N/PE ~ 230 В
Пределы рабочего диапазона
Температура включения	°C	5	5	5	5	5	5
Температура выключения	°C	13	13	13	13	13	13
Размеры
Высота	MM	11	11	11	11	11	11
Ширина	MM	5,6	5,6	5,6	5,6	5,6	5,6
Длина	MM	7500	12500	17500	22500	27500	32500
[Длина нагревательного кабеля]	MM	5000	10000	15000	20000	25000	30000
Длина соединительного кабеля	MM	2500	2500	2500	2500	2500	2500
Исполнения
Степень защиты (IP)		IP67	IP67	IP67	IP67	IP67	IP67
Применение		Обогреватель трубопрово-дов	Обогреватель трубопрово-дов	Обогреватель трубопрово-дов	Обогреватель трубопрово-дов	Обогреватель трубопрово-дов	Обогреватель трубопрово-дов
Подключения
Кабель сетевого питания		Разъем с за-щитным кон-тактом, длина соединитель-ного провода 2,5 м	Разъем с за-щитным кон-тактом, длина соединитель-ного провода 2,5 м	Разъем с за-щитным кон-тактом, длина соединитель-ного провода 2,5 м	Разъем с за-щитным кон-тактом, длина соединитель-ного провода 2,5 м	Разъем с за-щитным кон-трактом, длина соединитель-ного провода 2,5 м	Разъем с за-щитным кон-тактом, длина соединитель-ного провода 2,5 м

Гарантия

Приборы, приобретенные за пределами Германии, не подпадают под условия гарантии немецких компаний. К тому же в странах, где продажу нашей продукции осуществляет одна из наших дочерних компаний, гарантия предоставляется исключительно этой дочерней компанией. Такая гарантия предоставляется только в случае, если дочерней компанией изданы собственные условия гарантии. За пределами этих условий никакая гарантия не предоставляется.

На приборы, приобретенные в странах, где ни одна из наших дочерних компаний не осуществляет продажу нашей продукции, никакие гарантии не распространяются. Это не затрагивает гарантий, которые могут предоставляться импортером.

Защита окружающей среды и утилизация

Внесите свой вклад в охрану окружающей среды. Утилизацию использованных материалов следует производить в соответствии с национальными нормами.
