Тип продукта	Автомагнитола с USB-плеером и управлением iPod
Бренд	Pioneer
Модель	MVH-150UI
Размеры (Ш x В x Г)	Шасси DIN: 178 мм × 50 мм × 165 мм; Передняя панель: 188 мм × 58 мм × 15 мм
Вес	0,7 кг
Напряжение питания	14,4 В пост. тока (допустимо 10,8–15,1 В)
Максимальное потребление тока	10,0 А
Максимальная выходная мощность	50 Вт × 4 (канала); 70 Вт × 1 (сабвуфер, 2 Ω)
Непрерывная выходная мощность	22 Вт × 4 (50 Гц – 15 000 Гц, 5% THD, 4 Ω)
Сопротивление нагрузки	4 Ω – 8 Ω
Графический эквалайзер	5 полос: 80 Гц / 250 Гц / 800 Гц / 2,5 кГц / 8 кГц; регулировка ±12 дБ
Поддерживаемые форматы аудио (USB)	MP3, WMA, WAV (линейный PCM и MS ADPCM)
Подключение USB	USB 2.0 Full Speed, макс. питание 1 А, класс MSC, FAT12/16/32
Вспомогательный разъем	Вход AUX (стерео мини-джек 3,5 мм)
FM-тюнер	Диапазон 87,5 – 108,0 МГц; чувствительность 9 дБф
MW-тюнер (СЧ)	Диапазон 531 – 1602 кГц; чувствительность 25 мкВ
LW-тюнер (ДВ)	Диапазон 153 – 281 кГц; чувствительность 28 мкВ
Функции RDS	AF, TA, TP, PTY, NEWS, REGION
Совместимость с iPod/iPhone	iPod touch, classic, nano, iPhone (через кабель Dock Connector USB)
Съемная передняя панель	Да, для защиты от кражи
Дисплей	ЖК-экран с текстовой информацией и анализатором спектра
Настройки звука	Fader, Balance, Loudness, сабвуфер (уровень, частота, фаза), фильтр высоких частот
Безопасность	Съемная передняя панель, защита от короткого замыкания, предохранитель 10 А
Обслуживание	Чистить сухой тканью; избегать жидкостей; хранить переднюю панель в чехле
Запчасти и ремонтопригодность	Обращайтесь к продавцу или в авторизованный центр Pioneer
Общая информация	Использование в Западной Европе, Азии, на Ближнем Востоке, в Африке, Океании; CarStereo-Pass действителен только в Германии

Часто задаваемые вопросы - MVH-150UI PIONEER

Как подключить iPod или iPhone к этой автомагнитоле?

Используйте USB-кабель с разъемом Dock для iPod, чтобы подключить iPod к USB-порту устройства. Воспроизведение начнется автоматически. Для iPhone используйте тот же кабель. Убедитесь, что iPod совместим (модели перечислены в инструкции).

Какие аудиоформаты поддерживаются через USB-порт?

Устройство поддерживает форматы MP3, WMA и WAV (линейный PCM и MS ADPCM). Файлы, защищенные DRM, не воспроизводятся. Файловая система должна быть FAT12, FAT16 или FAT32.

Как настроить часы на Pioneer MVH-150UI?

В меню настройки (после включения) поверните ручку M.C. для выбора CLOCK SET. Нажмите, чтобы установить часы, затем минуты. Подтвердите нажатием M.C.

Могу ли я использовать Bluetooth-устройство с этой моделью?

Нет, модель MVH-150UI не имеет модуля Bluetooth. Только MVH-350BT оснащен этой функцией. Для беспроводного аудиоисточника используйте вход AUX с внешним Bluetooth-адаптером.

Как снять переднюю панель для защиты от кражи?

Нажмите кнопку снятия, расположенную внизу справа на передней панели. Сдвиньте переднюю панель вверх, затем потяните на себя. Храните ее в защитном чехле. Для установки вставьте выступы с левой стороны и зафиксируйте правую сторону.

Что делать, если на экране отображается 'AMP ERROR'?

Это сообщение указывает на неисправность устройства или неправильное подключение динамиков. Проверьте подключение динамиков (короткое замыкание, импеданс). Если проблема не исчезнет после перезапуска двигателя, обратитесь в авторизованный сервисный центр Pioneer.

Как автоматически запомнить самые сильные FM-станции?

Выберите источник TUNER, затем нажмите M.C. для открытия главного меню. Поворачивайте, чтобы выбрать FUNCTION, затем BSM. Нажмите M.C. для активации памяти лучших станций. Шесть самых мощных станций будут сохранены.

Что означает индикатор 'TA' на экране?

TA означает 'Traffic Announcement' (дорожные сообщения). Когда он горит, устройство ожидает дорожные сообщения. Если станция передает сообщение, устройство автоматически переключается на нее. Эту функцию можно включить/отключить в меню FUNCTION.

Как улучшить звук сжатых аудиофайлов?

Используйте функцию Sound Retriever (корректор сжатого звука). Нажмите кнопку 3/S.Rtrv для выбора между режимами 1 (слабое сжатие) и 2 (сильное сжатие). Режим OFF отключает функцию. Это восстанавливает высокие частоты, потерянные при сжатии.

Какова максимальная мощность на канал?

Максимальная выходная мощность составляет 50 Вт на канал для четырех основных динамиков и 70 Вт для сабвуфера (моно, 2 Ω). Непрерывная мощность составляет 22 Вт на канал при нагрузке 4 Ω и 5% искажений.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MVH-150UI PIONEER

ЦИФРОВОЙ МЕДИА-РЕСИВЕР

MVH-350BT

MVH-150UI

Pioneer

Owner's Manual

Mode d'emploi

Руководство пользователя

Made for

iPod iPhone

Bluetooth®

Перед началом эксплуатации

Благодарим Вас за покупку этого изделия компании PIONEER.

Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед началом использования изделия. Особенно важно, чтобы Вы прочли и соблюдали инструкции, помеченные в данном руководстве заголовками ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Держите данное руководство под рукой для обращения к нему в будущем.

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные лица в странах Евросоюза, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства).

Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта.

Тем самым Вы обеспечите утилизацию Ва-

шего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

Сведения об этом устройстве

Частоты тюнера в этом устройстве распределены для использования в Западной Европе, Азии, на Ближнем Востоке, в Африке и Океании. При использовании в других регионах качество приема может быть плохим. Функция RDS (радиовещательная система передачи информации) доступна только в регионах, где транслируются сигналы RDS для FM-станций.

ВНИМАНИЕ

• Не допускайте попадания жидкости на устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строя, перегрева и появления дыма.
• Pioneer CarStereo-Pass предназначен для использования только в Германии.
• Всегда сохраняйте уровень громкости достаточно низким, чтобы были слышны звуки извне.
• Не допускайте воздействия влажности на изделие.
• При отключении или разряде аккумуляторной батареи память предварительных настроек будет стерта.

Перед началом эксплуатации

Примечание

Выполненные настройки вступают в силу, даже если выйти из меню без подтверждения настройки.

Сведения об этом руководстве

• В следующих инструкциях для USB-накопителей и USB-аудиоплееров используется собирательное название "запоминающее устройство USB".

- В данном руководстве iPod и iPhone упоминаются под общим названием "iPod".

В случае возникновения неполадок

При неполадках в работе этого изделия свяжитесь с торговым представителем компании-производителя или с ближайшим сервисным пунктом Pioneer.

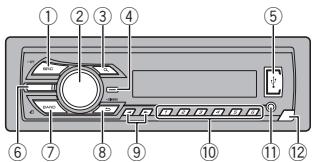

Основное устройство

	Элемент		Элемент
1	SRC/OFF	7	BAND/∅ (управление iPod)
2	MULTI-CONTROL(M.C.)	8	(назад)/DIM-MER (регулятор освещенности)
3	(список)	9	◀/▶
4	DISP	10	С 1/^ по 6/↔
5	USB порт	11	Вход AUX (стереоразъем 3,5 мм)
6	MVH-350BT(телефон)MVH-150UI iPod	12	Кнопка снятия панели

ВНИМАНИЕ

• Для подключения запоминающих устройств USB используйте USB-кабель Pioneer (CD-U50E, приобретается отдельно), поскольку любое устройство при подключении напрямую выступает из устройства, что создает потенциальную опасность.
• Не используйте изделия, не разрешенные производителем к использованию.

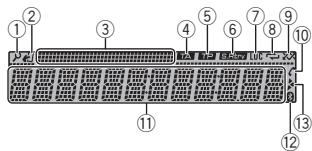

Индикация на дисплее

	Индика-тор	Состояние
1	(список)	Работает функция списка.
2	«2 (управление iPod)	Управление функциями iPod производится с устройства iPod.
3	Сектор дополнительной информации	Отображается дополнительная информация.
4	ТА (дорожные сводки)	Включена функция приема дорожных сводок.
5	TP (идентификатор дорожных программ)	Тюнер настроен на ТР-станцию.
6	S.Rtrv(sound retriever, технология преобразования звука)	Включен режим Sound Retriever (технология преобразования звука).
7	LOC	Включена настройка с местным поиском.
8	←(по-втор)	Включён режим повторного воспроизведения дорожки или папки.

	Индика-тор	Состояние
9	XX (случайный по-рядок/перемешать)	Включён режим воспроиз-ведения в произвольной по-следовательности.В качестве источника сигна-ла выбран iPod, и включена функция "перемешать" или "перемешать все".
10	♀ (автоот-ветчик)	Только для MVH-350BTОтображается, если вклю-чена функция автоответчи-ка.
11	Сектор ос-новной ин-формации	• Тюнер: диапазон и ча-стота• RDS: название програм-мы, PTY-информация ипрочая текстовая ин-формация• Запоминающее устройства USB и iPod: время,прошедшее с началавоспроизведения, и тек-стовая информация
12	♂ (индика-торBluetooth)	Только для MVH-350BTПодключен к устройствуBluetooth.Линия находится в режимеожидания.
13	✕	Отображается при наличиинижнего уровня папки илименю.

Установочное меню

При повороте ключа зажигания в положение ON после установки устройства на дисплее появляется установочное меню.

Оно позволяет выполнить следующие на- стройки.

1 После установки устройства поверните ключ зажигания в положение ON. Появится надпись SET UP.

2 Поверните М.С. для выбора YES.

• Если в течение 30 секунд не выполняется никаких операций, установочное меню не будет выводиться.
• Если вы хотите выполнить настройку позже, поверните М.С., чтобы выбрать NO. Нажмите для выбора.
  В случае выбора NO настройка в установочном меню невозможна.

3 Нажмите М.С. для выбора.

4 Для настройки выполните следующие процедуры. Для перехода к следующему пункту меню необходимо подтвердить выбор.

LANGUAGE (выбор языка)

Данное устройство может отображать текстовую информацию из сжатых аудиофайлов, в том числе информацию на английском и русском языках. • При несовместимости настроек встроенного и выбранного языка возможны искажения при выводе текстовых сообщений. • Некоторые символы могут отображаться неправильно. ① Поворачивайте М.С. для выбора настройки. ENG (английский)—РУС (русский) ② Нажмите М.С., чтобы подтвердить выбор. CLOCK SET (установка часов)

1 Поворачивайте М.С., чтобы установить часы.
② Нажимайте М.С., чтобы выбрать установку минут.
3 Поворачивайте М.С., чтобы установить минуты.
4 Нажмите М.С., чтобы подтвердить выбор.

FM STEP (шаг настройки в FM-диапазоне)

Обычно шаг настройки в FM-диапазоне, используемый при настройке с поиском, составляет 50 кГц. При включении функции AF или TA шаг настройки автоматически меняется на 100 кГц. При включенной функции AF предпочтительно установить шаг настройки 50 кГц.

• Во время ручной настройки шаг настройки составляет 50 кГц.
  ① Поверните М.С., чтобы выбрать шаг настройки в FM-диапазоне. 50 (50 кГц)—100 (100 кГц)
  ② Нажмите М.С., чтобы подтвердить выбор. Появится надпись QUIT.

5 Чтобы закончить настройку, поверните М.С. и выберите YES.

- Если понадобится вновь изменить настройку, поверните М.С. и выберите NO. Нажмите для выбора.

6 Нажмите М.С. для выбора.

Примечания

• Настроить параметры меню можно в меню системы. Более подробную информацию см. в разделе Меню системы на стр. 142.
• Вы можете отменить настройку параметра, нажав кнопку SRC/OFF.

Основные операции

Важно

• Соблюдайте осторожность при снятии и установке передней панели.
• Оберегайте переднюю панель от сильных ударов.
• Предохраняйте переднюю панель от воздействия прямого солнечного света и высоких температур.
• Прежде чем снять переднюю панель, обязательно отключите от нее все кабели и устройства, чтобы не повредить устройство и внутреннюю отделку салона.

Управление данным устройством

Снятие передней панели в целях защиты от кражи

① Чтобы отсоединить переднюю панель, нажмите на кнопку отсоединения панели.
2 Нажмите на панель по направлению вверх (I) и потяните на себя (II).

3 Всегда храните снятую переднюю панель в защитном футляре.

Установка передней панели
1 Зафиксируйте левый край панели на устройстве.

Убедитесь, что язычки с левой стороны основного устройства вошли в пазы на передней панели.

2 Нажмите на правый край передней панели и зафиксируйте ее.

Если прикрепить переднюю панель к основному устройству не удается, убедитесь, что действия производятся в правильном порядке. В случае приложения излишнего усилия передняя панель или основное устройство могут быть повреждены.

Включение устройства

1 Нажмите кнопку SRC/OFF, чтобы включить устройство.
Выключение устройства
1 Нажмите и удерживайте кнопку SRC/OFF, пока устройство не выключится.

Выбор источника сигнала

1 Нажимайте кнопку SRC/OFF для выбора из следующих функций: TUNER (приемник)—USB (USB)/iPod (iPod) —AUX (AUX)—BT AUDIO (аудиоплеер Bluetooth)

• BTAUDIO недоступно для MVH-150UI.
- Только для MVH-150UI Если подключен iPod и выбран любой источник сигнала, кроме iPod, можно переключиться на iPod с помощью кнопки iPod.

Регулировка громкости

1 Для регулировки громкости поворачивайте М.С.

ВНИМАНИЕ

В целях безопасности остановите автомобиль, прежде чем снять переднюю панель.

Примечание

Когда голубой/белый провод этого устройства подключен к реле панели управления автомобильной антенной, антенна на автомобиле выдвигается при включении источника сигнала этого устройства. Чтобы втянуть антенну, выключите источник сигнала.

Часто используемые элементы меню

Возврат к предыдущему дисплею

Возврат к предыдущему списку (к папке на один уровень выше)

1 Нажмите кнопку ⇌/DIMMER.

Возврат в исходный режим

Выход из главного меню

1 Нажмите кнопку BAND/☐.
Возврат в исходный режим из списка
1 Нажмите кнопку BAND/☐.

Управление данным устройством

Тюнер

Основные операции

Выбор диапазона

Нажимайте кнопку BAND/☐, пока на дисплее не отобразится нужный диапазон (FM1, FM2, FM3 для FM или MW/LW).

Переключение станций предварительной на- стройки

1 Нажмите кнопку ◀ или ▶.

- Выберите PCH (станции предварительной настройки) в меню SEEK, чтобы воспользоваться этой функцией. Подробнее о настройках см. в разделе SEEK (настройка левой и правой кнопок) на стр. 134.

Ручная настройка (пошаговая)

1 Нажмите кнопку ◀ или ▶.

- Выберите MAN (ручная настройка) в меню SEEK, чтобы воспользоваться этой функцией. Подробнее о настройках см. в разделе SEEK (настройка левой и правой кнопок) на стр. 134.

Поиск

1 Нажмите и удерживайте кнопку ◀ или ▶, а затем отпустите.

Вы можете отменить настройку с поиском кратким нажатием ◀ или ▶.

При нажатии и удерживании кнопки ◀ или

▶ можно пропускать радиостанции. Настройка с поиском начнется сразу после отпускания кнопки ◀ или ▶.

Примечание

Можно включить или выключить функцию AF (поиск альтернативных частот) данного устройства. Для обычной настройки функция AF должна быть выключена (смотрите в AF (поиск альтернативных частот) на стр. 134).

Сохранение и вызов из памяти радиостанций для каждого диапазона

Использование кнопок предварительной настройки

1 Чтобы сохранить в памяти нужную радиостанцию, нажмите одну из кнопок предварительной настройки (с 1/∧ по 6/ ⇌) и удерживайте ее, пока номер предварительной настройки не прекратит мигать.
2 Для выбора нужной радиостанции нажмите одну из кнопок предварительной настройки (с 1/∧ по 6/⇌).

Переключение дисплея

Выбор текстовой информации

1 Нажимайте DISP для выбора из следующих функций:

• FREQUENCY (служебное название программы или частота)
• BRDCST INFO (служебное название программы/информация PTY)
• CLOCK (название источника сигнала и часы)

Примечания

• Если служебное название программы в поле FREQUENCY отсутствует, вместо него отображается канал. Если служебное название программы обнаружено, оно будет отображаться.
• Текстовая информация BRDCST INFO будет изменяться автоматически.
• Текстовая информация может меняться в зависимости от диапазона.
• Возможность внесения изменений в текстовую информацию зависит от региона.

Управление данным устройством

Использование функций PTY

Можно настроиться на радиостанцию с помощью информации PTY (типа программы).

Поиск станции RDS с помощью информации PTY

Можно выполнять поиск общих радиовещательных программ, например, тех, что перечислены в следующем разделе. См. стр. 133.

1 Нажмите 🔒 (список).
② Кнопкой М.С. выберите тип программы. NEWS/INFO—POPULAR—CLASSICS—OTHERS
3 Нажмите М.С., чтобы начать поиск.

Устройство начинает поиск радиостанций, передающих данный тип программ. При обнаружении радиостанции на дисплее будет показано название данной программы.

• Для отмены поиска нажмите М.С. еще раз.
• Программы некоторых радиостанций могут отличаться от программ, указанных в передаваемом коде PTY.
• Если ни одна из станций не передает программы нужного типа, то на дисплее в течение примерно двух секунд будет показано NOT FOUND, и затем тюнер перейдет в режим приема станции, с которой был начат поиск.

Список PTY

NEWS/INFO (новости и информация)

NEWS (новости), AFFAIRS (текущая информация), INFO (информация), SPORT (спорт), WEATHER (погода), FINANCE (финансы)

POPULAR (поп-музыка)

POP MUS (поп-музыка), ROCK MUS (рок-музыка), EASY MUS (легкая музыка), OTH MUS (прочие музыкальные жанры), JAZZ (джаз), COUNTRY (кантри), NAT MUS (национальная музыка), OLDIES (золотая коллекция), FOLK MUS (народная музыка)

CLASSICS (классика)

L. CLASS (легкая классическая музыка), CLASSIC (классическая музыка)

OTHERS (прочее)

EDUCATE (образовательные программы), DRAMA (постановки), CULTURE (культура), SCIENCE (наука), VARIED (разное), CHILDREN (детские программы), SOCIAL (социальные вопросы), RELIGION (религиозные программы), PHONE IN (ток-шоу), TOURING (путешествия), LEISURE (отдых), DOCUMENT (документальные программы)

Настройка функций

1 Нажмите М.С., чтобы открыть главное меню.
2 Поворачивайте М.С. для прокрутки пунктов меню; нажмите, чтобы выбрать FUNCTION.
3 Для выбора функции поворачивайте М.С.

Следующие выбранные функции можно на- страивать.

■ В диапазонах MW/LW можно выбрать только BSM, LOCAL и SEEK.

BSM (запоминание лучших станций)

Функция BSM (запоминание лучших станций) позволяет автоматически сохранять в памяти устройства шесть станций с самым мощным сигналом в порядке убывания его мощности.

1 Нажмите М.С., чтобы включить функцию BSM.

Для отмены режима нажмите М.С. еще раз.

REGION (региональный)

При использовании функции AF функция региональных программ ограничивает выбор станциями, транслирующими региональные программы.

1 Нажмите М.С., чтобы включить или выключить функцию региональных программ.

LOCAL (настройка с местным поиском)

Настройка с местным поиском позволяет Вам настраиваться только на радиостанции с достаточно мощными сигналами для качественного приема.

1 Нажмите М.С. для выбора нужной настройки.

FM: OFF—LV1—LV2—LV3—LV4

MW/LW: OFF—LV1—LV2

Настройка самого высокого уровня позволяет осуществлять прием только станций с самым сильным сигналом, а уменьшение уровня настройки позволяет принимать станции с более слабым сигналом.

ТА (режим ожидания дорожных сводок)

1 Нажмите М.С., чтобы включить или выключить режим ожидания дорожных сводок.

AF (поиск альтернативных частот)

1 Нажмите М.С., чтобы включить или выключить функцию AF.

NEWS (прерывание для передачи новостей)

1 Нажмите М.С., чтобы включить или выключить функцию НОВОСТИ.

SEEK (настройка левой и правой кнопок)

Правой и левой кнопкам на устройстве можно назначить определенную функцию.

Выберите MAN (ручная настройка) для ручной настройки или PCH (предустановленный канал) для переключения между заранее настроенными каналами.

1 Нажмите кнопку М.С., чтобы выбрать MAN или РСН.

Запоминающее устройство USB

Основные операции

Воспроизведение композиций на запоминающем устройстве USB

1 Откройте крышку порта USB.

2 Подключите запоминающее устройство USB с помощью кабеля USB.

Воспроизведение начинается автоматически.

Остановка воспроизведения файлов на запоминающем устройстве USB

1 Запоминающее устройство USB можно отключить в любой момент.

Устройство закончит воспроизведение.

Выбор папки

1 Нажмите кнопку 1/∧ или 2/∨.

Выбор дорожки

1 Нажмите кнопку ◀ или ▶.

Управление данным устройством

Ускоренная перемотка вперед или назад

1 Нажмите и удерживайте кнопку ◀ или ▶.

- При воспроизведении сжатых аудиофайлов звук не воспроизводится, если включена ускоренная перемотка вперед или назад.

Возврат к корневой папке

1 Нажмите и удерживайте кнопку BAND/☐.

Переключение между запоминающими устройствами

При наличии нескольких запоминающих устройств USB Mass Storage воспроизведение можно переключать между ними.

1 Нажмите кнопку BAND/☐.

- Возможно переключение между 32 различными запоминающими устройствами.

Примечание

Если запоминающее устройство USB не используется, отключите его.

Переключение дисплея

Выбор текстовой информации

1 Нажимайте DISP для выбора из следующих функций:

MP3/WMA/WAV

• TRACK INFO (название дорожки/имя исполнителя/название альбома)
• FILE INFO (название папки/название файла)
• ELAPSED TIME (номер дорожки и время воспроизведения)
• CLOCK (название источника сигнала и часы)
  • SPEANA (анализатор спектра)

Примечания

- Текстовая информация TRACK INFO и FILE INFO будет изменяться автоматически.

• В зависимости от версии iTunes, используемой для записи файлов MP3, или от типа медиафайла текстовая информация несовместимого формата, записанная в аудиофрайле, может отображаться некорректно.
• Возможность внесения изменений в текстовую информацию зависит от типа носителя.

Выбор и воспроизведение фалов/дорожек из списка

1 Нажмите кнопку 🔒, чтобы отобразить список названий файлов/дорожек.
2 С помощью М.С. выберите нужное имя файла (или папки).

Выбор файла или папки

1 Поворачивайте М.С.

Воспроизведение

1 Выберите файл или дорожку и нажмите М. С.

Просмотр списка названий файлов (папок) в выбранной папке

1 Выберите папку и нажмите М.С.

Воспроизведение композиции из выбранной папки

1 Выберите папку, затем нажмите и удерживайте М.С.

Управление данным устройством

Функции с использованием специальных кнопок

Выбор диапазона повторного воспроизведения

1 Нажимайте кнопку 6/⇔ для выбора из следующих функций:

• ALL – Повтор всех файлов
- ONE – Повтор текущего файла
- FLD – Повтор текущей папки

Воспроизведение дорожек в произвольной последовательности

Нажмите кнопку 5/XX, чтобы включить или выключить функцию воспроизведения в произвольной последовательности.

Данная функция позволяет воспроизводить дорожки в произвольной последовательности в пределах выбранного диапазона повторного воспроизведения.

- Для переключения на следующую дорожку во время воспроизведения в произвольной последовательности нажмите кнопку ▶.

При нажатии на кнопку ◀ воспроизведение текущей дорожки начинается с начала.

Приостановка воспроизведения

1 Нажмите кнопку 4/PAUSE, чтобы включить паузу или возобновить воспроизведение.

Улучшение качества звука сжатых аудиофайлов и восстановление полноты звучания (технология преобразования звука)

1 Нажимайте кнопку 3/S.Rtrv для выбора из следующих функций:

1—2—OFF (выкл)

Настройка 1 эффективна для файлов с низкой степенью сжатия, а настройка 2 – для файлов с высокой степенью сжатия.

Настройка функций

1 Нажмите М.С., чтобы открыть главное меню.

2 Поворачивайте М.С. для прокрутки пунктов меню; нажмите, чтобы выбрать FUNCTION.

Выбранные функции, которые можно на- страивать, перечислены ниже.

S.RTRV (sound retriever, технология преобразования звука)

Автоматически улучшает качество звука сжатых аудиофайлов и восстанавливает полноту звучания.

1 Нажмите М.С. для выбора нужной настройки.

Подробную информацию см. в Улучшение качества звука сжатых аудиофайлов и восстановление полноты звучания (технология преобразования звука) на стр. 135.

iPod

Основные операции

Воспроизведение музыки на iPod

1 Откройте крышку порта USB.
2 Подключите iPod с помощью кабеля USB с переходником Dock Connector.

Воспроизведение начинается автоматически.

Выбор композиции (раздела)

1 Нажмите кнопку ◀ или ▶.

Выбор альбома

1 Нажмите кнопку 1/∧ или 2/∨.
Ускоренная перемотка вперед или назад
1 Нажмите и удерживайте кнопку ◀ или ▶.

Примечания

- iPod можно включить или выключить, если выбран режим управления CONTROL AUDIO.

Управление данным устройством

• Перед подключением iPod к данному устройству отсоедините от него наушники.
- Выключение iPod происходит примерно через две минуты после установки ключа зажигания в положение OFF.

Переключение дисплея

Выбор текстовой информации

1 Нажимайте DISP для выбора из следующих функций:

CONTROL AUDIO/CONTROL iPod

• TRACK INFO (название дорожки/имя исполнителя/название альбома)
• ELAPSED TIME (номер дорожки и время воспроизведения)
• CLOCK (название источника сигнала и часы)
  • SPEANA (анализатор спектра)

CONTROL APP

• CONTROL APP (на дисплее отображается APP MODE)
• CLOCK (название источника сигнала и часы)
  • SPEANA (анализатор спектра)

Примечание

Текстовая информация TRACK INFO будет изменяться автоматически.

Поиск композиции

1 Для перехода к главному меню поиска по списку нажмите 🔒.

2 С помощью М.С. выберите категорию/композицию.

Выбор названия композиции или категории

1 Поворачивайте М.С. Плейлисты—исполнители—альбомы—композиции—подкасты—жанры—композиторы—аудиокниги

Воспроизведение

1 Выберите композицию и нажмите М.С.

Просмотр списка композиций в выбранной категории

1 Выберите категорию и нажмите М.С.

Воспроизведение композиции в выбранной категории

1 Выберите категорию, затем нажмите и удерживайте М.С.

Поиск в списке по алфавиту

① Когда список выбранной категории отобразится на дисплее, нажмите Q, чтобы включить режим поиска по алфавиту.

• Дважды повернув М.С., можно перейти в режим поиска по алфавиту.
  2 Для выбора буквы поворачивайте М.С.
  3 Нажмите М.С. для отображения списка по алфавиту.
• Для отмены поиска нажмите ⇌/DIM-MER.

Примечания

• Можно воспроизводить списки воспроизведения, созданные с помощью приложения для ПК (MusicSphere). Приложение можно сказать на нашем сайте.
• Списки воспроизведения, созданные с помощью приложения (MusicSphere), будут отображаться в сокращенном виде.

Функции с использованием специальных кнопок

Выбор диапазона повторного воспроизведения

1 Нажимайте кнопку 6/⇔ для выбора из следующих функций:
- ONE – повтор текущей композиции
- ALL – повтор всех композиций в выбранном списке
- Если выбран режим управления CONTROL iPod/CONTROL APP, диапазон повторного воспроизведения будет аналогичным установленному для подключенного iPod.

Выбор диапазона воспроизведения в произ- вольной последовательности ("перемешать")

1 Нажимайте кнопку 5/XX для выбора из следующих функций:

• SNG – воспроизведение композиций из выбранного списка в произвольной последовательности.
• ALB – воспроизведение по порядку композиций из альбома, выбранного случайным образом.
• OFF – отмена воспроизведения в произвольной последовательности.

Воспроизведение всех композиций в произвольной последовательности ("перемешать все")

1 Нажмите и удерживайте кнопку XX/5, чтобы включить функцию "перемешать все".
- Чтобы отключить функцию "перемешать все", выберите OFF в меню перемешивания. Подробнее см. в разделе Выбор диапазона воспроизведения в произвольной последовательности ("перемешать") на стр. 136.

Приостановка воспроизведения

1 Нажмите кнопку 4/PAUSE, чтобы включить паузу или возобновить воспроизведение.

Улучшение качества звука сжатых аудиофайлов и восстановление полноты звучания (технология преобразования звука)

Нажимайте кнопку 3/S.Rtrv для выбора из следующих функций: 1—2—OFF (выкл)

Настройка 1 эффективна для файлов с низкой степенью сжатия, а настройка 2 – для файлов с высокой степенью сжатия.

Воспроизведение композиций в жанре воспроизводимой в данный момент композиции

Можно воспроизводить композиции из следующих списков.

• Список альбомов артиста, композиция которого воспроизводится в данный момент
• Список композиций, относящихся к воспроизводимому в данный момент альбому
• Список альбомов, относящихся к воспроизводимому в данный момент музыкальному жанру

1 Нажмите и удерживайте кнопку 🔒 для переключения в режим воспроизведения по категории.
2 Для изменения режима вращайте М.С., для выбора – нажмите.

- ARTIST – Воспроизведение альбома артиста, композиция которого воспроизводится в данный момент.

- ALBUM – Воспроизведение композиции из альбома, который воспроизводится в данный момент.

- GENRE – Воспроизведение альбома в жанре, который воспроизводится в данный момент.

Выбранная композиция или альбом будет воспроизводиться после окончания воспроизведения текущей композиции.

Примечания

• Возможна отмена воспроизведения выбранной композиции/альбома, если вы используете любые другие функции, кроме поиска по категории (например, перемотка вперед или назад).
• В зависимости от того, какая композиция выбрана, конец текущей композиции и начало выбранной композиции/альбома могут быть обрезаны.

Управление функциями iPod с устройства iPod

Управление функциями iPod данного устройства может производиться с подключенного iPod.

Если выбран режим APP, через автомобильную стереосистему можно воспроизводить звук приложений iPod.

Режим CONTROL iPod несовместим со следующими моделями iPod:

• iPod nano 1-го поколения
• iPod с поддержкой видео

Режим CONTROL APP совместим со следующими моделями iPod:

• iPod touch 4-го поколения
• iPod touch 3-го поколения
• iPod touch 2-го поколения
• iPod touch 1-го поколения
• iPhone 4S
• iPhone 4
• iPhone 3GS
• iPhone 3G
• iPhone

● Переключение между режимами управления производится нажатием BAND/«».

• CONTROL iPod – управление функциями iPod данного устройства может производиться с подключенного iPod.
• CONTROL APP – Управление функциями iPod данного устройства может производиться с подключенного устройства iPod. Данное устройство будет воспроизводить звук приложений iPod.
• CONTROL AUDIO – управление функциями iPod данного устройства может производиться с помощью органов управления данного устройства.

Только для MVH-150UI

Переключение режима управления также производится нажатием кнопки iPod.

Примечания

• При переключении на режим управления CONTROL iPod/CONTROL APP воспроизведение композиции приостанавливается. Чтобы возобновить воспроизведение, используйте iPod.
• Следующими функциями можно управлять с данного устройства, даже если выбран режим управления CONTROL iPod/CONTROL APP.
  — Пауза
  — Ускоренная перемотка вперед/назад
  — Выбор композиции (раздела)
• Громкость можно регулировать только с основного устройства.

Настройка функций

1 Нажмите М.С., чтобы открыть главное меню.
2 Поворачивайте М.С. для прокрутки пунктов меню; нажмите, чтобы выбрать FUNCTION.

Управление данным устройством

3 Для выбора функции поворачивайте М.С.

Следующие выбранные функции можно на- страивать.

- Функция AUDIO BOOK недоступна, если в качестве режима воспроизведения выбрано CONTROL iPod/CONTROL APP. Подробнее см. в разделе Управление функциями iPod с устройства iPod на стр. 136.

AUDIO BOOK (скорость воспроизведения аудиокниги)

1 Для отображения установочного меню на- жмите М.С.
2 Поворачивайте М.С., чтобы выбрать нужную настройку.

• FASTER – Ускоренное воспроизведение
• NORMAL – Воспроизведение с обычной скоростью
• SLOWER – Замедленное воспроизведение

S.RTRV (sound retriever, технология преобразования звука)

Автоматически улучшает качество звука сжа- тых аудиофайлов и восстанавливает полноту звучания.

1 Нажмите М.С. для выбора нужной настройки.

Подробную информацию см. в Улучшение качества звука сжатых аудиофайлов и восстановление полноты звучания (технология преобразования звука) на стр. 136.

Использование беспроводной технологии Bluetooth

Только для MVH-350BT

Использование телефона с поддержкой Bluetooth

Важно

• Поскольку это устройство находится в режиме готовности к подключению сотового телефона посредством Bluetooth, использование устройства при остановленном двигателе может привести к разряду аккумуляторной батареи.
• Функции могут отличаться в зависимости от модели сотового телефона.
• Во время вождения запрещено использование расширенных функций, требующих повышенного внимания, таких, как набор номеров с экрана, использование телефонного справочника и т.д. Прежде чем использовать расширенные функции, остановите автомобиль в безопасном месте.
• Чтобы выполнить эту операцию, припаркуйте автомобиль в безопасном месте и задействуйте стояночный тормоз.

Настройки для громкой связи

Прежде чем воспользоваться функцией громкой связи, необходимо настроить устройство для работы с сотовым телефоном.

1 Подключение

Используйте меню соединения телефона Bluetooth. См. раздел Использование меню соединения на стр. 138.

2 Настройка функций

Используйте меню функций телефона Bluetooth. См. раздел Использование меню телефона на стр. 138.

Управление данным устройством

Основные операции

Выполнение вызовов

1 См. раздел Использование меню телефона на стр. 138.

Ответ на входящий вызов

1 При получении входящего вызова нажмите 📞.

Завершение вызова

1 Нажмите

Отклонение входящего вызова

1 При получении входящего вызова нажмите и удерживайте 📋.

Ответ на ожидающий вызов

1 При получении входящего вызова нажмите 📞.

Переключение между абонентами, находящимися в режиме ожидания

1 Нажмите М.С.

Отмена ожидающего вызова

1 Нажмите и удерживайте ↗.

Регулировка уровня громкости для собеседника

① Во время разговора нажмите кнопку ◀ или ▶.

- Данная функция недоступна в режиме закрытой связи.

Включение и выключение режима закрытой связи

① Во время разговора нажмите кнопку BAND/☐.

Примечания

• Если на сотовом телефоне установлен режим закрытой связи, функция громкой связи может оказаться недоступной.
• Продолжительность вызова отобразится на дисплее (это показание может незначительно отличаться от реальной продолжительности вызова).

Сохранение и вызов телефонных номеров

1 Если вы хотите сохранить номер телефона в памяти устройства, нажмите и удерживайте одну из кнопок предварительной настройки (с 1/∧ по 6/↔), чтобы сохранить его для соответствующей кнопки.

Указанные ниже функции можно использовать для сохранения в памяти телефонных номеров. Подробнее см. в разделе Использование меню телефона на стр. 138.

• MISSED (список пропущенных вызовов)
• DIALLED (список исходящих вызовов)
- RECEIVED (список входящих вызовов)
- PHONE BOOK (телефонный справочник)

2 Для вызова нужного телефонного номера нажмите одну из кнопок предварительной настройки (с 1/∧ по 6/⇔).
3 Нажмите М.С., чтобы выполнить вызов.

Переключение дисплея

Выбор текстовой информации

Во время звонка можно изменять информацию на дисплее.

1 Нажимайте DISP для выбора из следующих функций:

• Продолжительность звонка
- Имя абонента
- Номер абонента

Использование функции голосового управления

Эту функцию можно использовать для iPod с функцией голосового управления, подключенного через Bluetooth, при выбранном источнике сигнала iPod или BT AUDIO.

- Нажмите и удерживайте М.С., чтобы переключиться в режим голосового управления.

Команды, доступные на данном устройстве, перечислены ниже.

• Воспроизведение музыки

• Выполнение вызовов

Примечание

Подробнее о функциях голосового управления см. в руководстве к iPod.

Использование меню соединения

Важно

• Чтобы выполнить эту операцию, припаркуйте автомобиль в безопасном месте и задействуйте стояночный тормоз.
• Если одновременно подключены несколько устройств Bluetooth (например, телефон и аудиоплеер), подключенные устройства могут работать некорректно.

1 Чтобы отобразить на экране меню соединения, нажмите и удерживайте кнопку ↗.

- Во время телефонного разговора эта операция недоступна.

2 Для выбора функции поворачивайте М.С.

Следующие выбранные функции можно на- страивать.

DEVICELIST (подключение и отключение сотового телефона из списка устройств)

• Если в списке не выбрано ни одного устройства, эта функция недоступна.
  1 Для отображения установочного меню на- жмите М.С.
  2 Поверните М.С. для выбора названия устройства, которое Вы хотите подключить/отключить.
• Для переключения между адресом и названием устройства Bluetooth нажмите и удерживайте М.С.
  3 Нажмите М.С., чтобы подключить/отключить выбранное устройство.
  Когда соединение установлено, рядом с на- званием устройства отображается *.

DEL DEVICE (удаление устройства из списка)

• Если в списке не выбрано ни одного устройства, эта функция недоступна.
  1 Для отображения установочного меню на- жмите М.С.
  2 Поверните М.С. для выбора названия устройства, которое нужно удалить.
• Для переключения между адресом и названием устройства Bluetooth нажмите и удерживайте М.С.
  3 Нажмите М.С., чтобы отобразить DELETE YES.
  4 Для удаления информации об устройстве из списка нажмите М.С.
• Во время выполнения этой операции не заглушайте двигатель автомобиля.

ADD DEVICE (подключение нового устройства)

Управление данным устройством

1 Нажмите М.С., чтобы начать поиск.
- Для отмены нажмите М.С. во время поиска.
- Если это устройство не находит доступных сотовых телефонов, выводится сообщение NOT FOUND.
② Для выбора устройства из списка поворачивайте М.С.
- Если нужное устройство не отображается, выберите RE-SEARCH.
- Для переключения между адресом и названием устройства Bluetooth нажмите и удерживайте М.С.
3 Нажмите М.С., чтобы подключить выбранное устройство.
- Для завершения процедуры установки соединения проверьте название устройства (Pioneer BT Unit) и введите PIN-код на устройстве.
- В качестве PIN-кода по умолчанию установлено 0000. Этот код можно изменить.
- На дисплее устройства появится 6-значный номер. После того, как соединение установится, номер исчезает.
- Если соединение невозможно установить с помощью этого устройства, установите соединение с внешнего устройства.
- Если уже зарегистрировано три устройства, отобразится сообщение DEVICEFULL, и данная операция будет невозможна. В этом случае необходимо сначала удалить одно из зарегистрированных устройств из памяти.

A. CONN (автоматическое подключение к устройству Bluetooth)

1 Нажмите М.С., чтобы включить или выключить режим автоматического подключения.

VISIBLE (настройка режима видимости данного устройства)

Для проверки возможности подключения данного устройства к другим можно включить режим видимости Bluetooth.

1 Нажмите М.С., чтобы включить или выключить режим видимости.

PIN CODE (ввод PIN-кода)

Чтобы подключить устройство к ресиверу посредством беспроводной технологии Bluetooth, необходимо ввести PIN-код на устройстве для подтверждения соединения. По умолчанию установлен код 0000, но Вы можете изменить его с помощью этой функции.

1 Для отображения установочного меню нажмите М.С.
2 Для выбора номера поверните М.С.
3 Для перемещения курсора на позицию следующего символа нажимайте М.С.
4 Введите PIN-код, а затем нажмите и удерживайте М.С.
- После ввода кода нажатием на М.С. можно вернуться на экран ввода PIN-кода, где можно изменить PIN-код.

DEV. INFO (отображение адреса Bluetooth-устройства)

① Для отображения установочного меню на- жмите М.С.
② Поверните М.С., чтобы отобразить информацию об устройстве.
Название устройства—Адрес Bluetooth-устройства

Использование меню телефона

Важно

Чтобы выполнить эту операцию, припаркуйте автомобиль в безопасном месте и задействуйте стояночный тормоз.

Управление данным устройством

1 Нажмите ↗, чтобы отобразить меню телефона.

• В режиме PW SAVE меню телефона не выводится. Подробную информацию о настройках см. в разделе PW SAVE (энергосбережение) на стр. 142.
  2 Для выбора функции поворачивайте М.С.

Следующие выбранные функции можно на- страивать.

MISSED (список пропущенных вызовов)

DIALLED (список исходящих вызовов)

RECEIVED (список входящих вызовов)

1 Нажмите М.С. для отображения списка телефонных номеров.
2 Для выбора имени или телефонного номера поворачивайте М.С.
3 Нажмите М.С., чтобы выполнить вызов.

PHONE BOOK (телефонный справочник)

• Телефонный справочник переносится автоматически при подключении телефона к данному устройству.
• Некоторые модели сотовых телефонов не поддерживают автоматический перенос телефонного справочника. В этом случае используйте для переноса справочника сотовый телефон. Необходимо включить режим видимости данного устройства. См. раздел VISIBLE (настройка режима видимости данного устройства) на стр. 138.
  1 Нажмите М.С. для отображения SEARCH (списка по алфавиту).
  ② Поверните М.С., чтобы выбрать первую букву нужного имени.
• Нажмите и удерживайте М.С. для выбора нужного типа символов. ТОР (латинский алфавит)–ОЛА (греческий алфавит)–ВСЕ (кириллица)
  3 Нажмите М.С., чтобы отобразить список зарегистрированных имен.
  4 Поворачивайте М.С. для выбора нужного имени.
  5 Нажмите М.С. для отображения списка телефонных номеров.
  6 Поверните М.С. для выбора номера, с которым Вы хотите установить соединение.
  7 Нажмите М.С., чтобы выполнить вызов.

PRESET 1-6 (предварительно заданные номера)

Управление данным устройством

1 Для отображения установочного меню нажмите М.С.
2 Поверните М.С., чтобы выбрать нужный номер.
3 Нажмите М.С., чтобы выполнить вызов.
- Можно также использовать кнопки предварительной настройки с 1/∧ по 6/↔, чтобы вызвать предварительно сохраненный номер. Подробнее о сохранении телефонных номеров см. в разделе Сохранение и вызов телефонных номеров на стр. 137.

PHONE FUNC (функции телефона)

С помощью этого меню можно настроить функции A. ANSR, R.TONE и PB INVT. Подробнее см. в разделе Функции и их назначение на стр. 139.

Функции и их назначение

1 Выберите PHONE FUNC.

См. раздел PHONE FUNC (функции телефона) на стр. 139.

2 Нажмите М.С., чтобы отобразить меню функций.

3 Для выбора функции поворачивайте М.С.

Следующие выбранные функции можно на- страивать.

A. ANSR (автоответчик)

1 Нажмите М.С., чтобы включить или выключить автоответчик.

R.TONE (выбор сигнала вызова)

1 Нажмите М.С., чтобы включить или выключить сигнал вызова.

PB INVT (отображение имен в телефонном справочнике)

1 Нажмите М.С., чтобы изменить порядок отображения имен в телефонном справочнике.

Bluetooth-аудио

Важно

- В зависимости от модели Bluetooth-аудиоплеера, подключенного к данному устройству, доступны различные операции, которые подразделяются на два уровня: — Профиль A2DP (Advanced Audio Distribution Profile): на аудиоплеере возможно только воспроизведение композиций. Соединение A2DP нельзя использовать, если в качестве источника сигнала выбрано iPod. — Профиль AVRCP (Audio/Video Remote Control Profile): устройство позволяет воспроизводить композиции, включать режим паузы, выбирать композиции и т.п.

- Поскольку на рынке представлено большое количество разнообразных Bluetooth-audiоплееров, доступные операции могут в значительной степени отличаться. При управлении плеером с использованием данного устройства обратитесь к руководству по эксплуатации, прилагаемому к Bluetooth-устройству, а также к данному руководству.

- Поскольку сигнал с сотового телефона может вызывать помехи, старайтесь не пользоваться телефоном во время прослушивания музыки с Bluetooth-плеера.

- Во время разговора по сотовому телефону, подключенному к данному устройству посредством беспроводной технологии Bluetooth, звук композиции, воспроизводимой с помощью Bluetooth-аудиоплеера, приглушается.

Управление данным устройством

• Во время использования Bluetooth-аудиоплеера невозможно автоматически подключиться к Bluetooth-телефону.
• Если воспроизводилась какая-либо композиция, воспроизведение продолжается даже при переключении с Bluetooth-aудиоплеера на другой источник.
• В зависимости от типа аудиоплеера Bluetooth, подключенного к этому устройству, для некоторых функций может отсутствовать возможность отображения информации и элементов управления.

Настройка Bluetooth аудио

Прежде чем воспользоваться функцией Bluetooth аудио, необходимо настроить устройство для работы с аудиоплеером Bluetooth. Для этого необходимо установить беспроводное соединение Bluetooth между этим устройством и аудиоплеером Bluetooth и прописать аудиоплеер Bluetooth в памяти устройства.

1 Подключение

Используйте меню соединения телефона Bluetooth. См. раздел Использование меню соединения на стр. 138.

Основные операции

Ускоренная перемотка вперед или назад

1 Нажмите и удерживайте кнопку ◀ или ▶.
Выбор дорожки
1 Нажмите кнопку ◀ или ▶.
Начало воспроизведения
1 Нажмите кнопку BAND/☐.

Переключение дисплея

Выбор текстовой информации

1 Нажимайте DISP для выбора из следующих функций:

• DEVICE INFO (название устройства)
- TRACK INFO (название дорожки/имя исполнителя/название альбома)
- ELAPSED TIME (номер дорожки и время воспроизведения)
- CLOCK (название источника сигнала и часы)
- SPEANA (анализатор спектра)

Примечания

• Текстовая информация TRACK INFO будет изменяться автоматически.
• На некоторых устройствах текстовую информацию можно изменять.

Функции с использованием специальных кнопок

Выбор диапазона повторного воспроизведения

Нажмите 6/⇔, чтобы выбрать диапазон повторного воспроизведения (одна композиция или все).

• Для некоторых типов Bluetooth-aудиоплееров эта функция может быть недоступна.
• Диапазон повторного воспроизведения зависит от типа используемого Bluetooth-аудиоплеера.

Воспроизведение дорожек в произвольной последовательности

① Нажмите кнопку 5/XX, чтобы включить или выключить функцию воспроизведения в произвольной последовательности.

- Диапазон воспроизведения в произвольной последовательности зависит от типа используемого Bluetooth-aудиоплеера.

Управление данным устройством

Приостановка воспроизведения

1 Нажмите кнопку 4/PAUSE, чтобы включить паузу или возобновить воспроизведение.

Улучшение качества звука сжатых аудиофайлов и восстановление полноты звучания (технология преобразования звука)

1 Нажимайте кнопку 3/S.Rtrv для выбора из следующих функций:

1—2—OFF (выкл)

Настройка 1 эффективна для файлов с низкой степенью сжатия, а настройка 2 – для файлов с высокой степенью сжатия.

Настройка функций

1 Нажмите М.С., чтобы открыть главное меню.
2 Поворачивайте М.С. для прокрутки пунктов меню; нажмите, чтобы выбрать FUNCTION.
3 Для выбора функции поворачивайте М.С.

Следующие выбранные функции можно на- страивать.

PLAY (воспроизведение)

1 Нажмите М.С., чтобы начать воспроизведение.

STOP (остановить)

1 Нажмите М.С., чтобы остановить воспроизведение.

S.RTRV (sound retriever, технология преобразования звука)

Автоматически улучшает качество звука сжа- тых аудиофайлов и восстанавливает полноту звучания.

1 Нажмите М.С. для выбора нужной настройки.

Подробную информацию см. в Улучшение качества звука сжатых аудиофайлов и восстановление полноты звучания (технология преобразования звука) на стр. 140.

Регулировки параметров звука

1 Нажмите М.С., чтобы открыть главное меню.
2 Поворачивайте М.С. для прокрутки пунктов меню; нажмите, чтобы выбрать AUDIO.
3 Для выбора аудиофункции поворачивайте М.С.

Следующие выбранные аудиофункции можно настраивать.

• Функция FADER недоступна, если в режиме SP-P/O MODE выбрано SUB.W/SUB.W. Подробнее см. в разделе SP-P/O MODE (настройка выхода заднего канала и предварительного усилителя) на стр. 143.
• Функции SUB.W, SUB.W CTRL и HPF SETTING недоступны, если в режиме SP-P/O MODE выбрано REAR/REAR. Подробнее см. в разделе SP-P/O MODE (настройка выхода заднего канала и предварительного усилителя) на стр. 143.
• Функции SUB.W CTRL и HPF SETTING недоступны, если в режиме OFF выбрано SUB.W. Подробнее см. в разделе SUB.W (включение/выключение сабвуфера) на стр. 141.

Управление данным устройством

FADER (регулировка баланса)

1 Для отображения установочного меню на- жмите М.С.
2 Нажмите М.С., чтобы отрегулировать баланс передних и задних громкоговорителей.

BALANCE (регулировка баланса)

1 Для отображения установочного меню на- жмите М.С.
2 Поворачивайте М.С., чтобы отрегулировать баланс левого/правого громкоговорителей.

EQ SETTING (вызов настроек эквалайзера)

1 Для отображения установочного меню на- жмите М.С.
② Нажмите кнопку М.С., чтобы выбрать эквалайзер.

POWERFUL—NATURAL—VOCAL—CUSTOM1—CUSTOM2—FLAT—SUPER BASS

Полосу и уровень эквалайзера можно отрегулировать, если выбрано CUSTOM1 или CUSTOM2.

При выборе CUSTOM1 или CUSTOM2 выполните действия, описанные ниже. При выборе других настроек нажмите М.С., чтобы вернуться к предыдущему дисплею.

- CUSTOM1 можно выбрать отдельно для каждого источника сигнала. Однако для USB и iPod автоматически устанавливаются одинаковые настройки. - CUSTOM2 - это общая настройка, используемая для всех источников сигнала.

3 Для отображения установочного меню на- жмите М.С.
4 Нажимайте М.С. для выбора из следующих функций:

Полоса эквалайзера—Уровень эквалайзера

5 Поворачивайте М.С. для выбора настройки.

Полоса эквалайзера: 80HZ—250HZ—800HZ—2.5KHZ—8KHZ

Уровень эквалайзера: от +6 до -6

LOUDNESS (тонкомпенсация)

Тонкомпенсация компенсирует недостаточное звуковое давление в нижнем и верхнем диапазонах частот на низкой громкости.

1 Нажмите М.С. для выбора нужной настройки.

OFF (выкл)—LOW (низкий)—MID (средний)—HI (высокий)

SUB.W (включение/выключение сабвуфера)

Управление данным устройством

Это устройство имеет выход канала сабвуфера, который можно включать и выключать.

1 Нажмите М.С. для выбора нужной настройки.

NOR (нормальная фаза)—REV (обратная фаза)—OFF (сабвуфер выключен)

SUB.W CTRL (настройка сабвуфер)

На выходе сабвуфера будут воспроизводиться только те частоты, которые ниже указанных частот среза.

1 Для отображения установочного меню на- жмите М.С.
2 Нажимайте М.С. для выбора из следующих функций:

Частота среза—Уровень выходного сигнала—Крутизна характеристики

Изменяемые значения будут мигать.

3 Поворачивайте М.С. для выбора настройки.

Частота среза: 50HZ—63HZ—80HZ—100HZ—125HZ—160HZ—200HZ

Уровень выходного сигнала: от -24 до +6 Крутизна характеристики: -6—-12

BASS BOOST (усиление нижних звуковых частот)

1 Для отображения установочного меню на- жмите М.С.
2 Поворачивайте М.С. для выбора нужного уровня.

При увеличении или уменьшении уровня отображаются надписи с 0 до +6.

HPF SETTING (настройка фильтра верхних частот)

Если Вы не хотите, чтобы низкочастотные звуки из диапазона частот выхода канала сабвуфера воспроизводились из передних или задних громкоговорителей, включите HPF (фильтр верхних частот). В этом случае из передних или задних громкоговорителей будут воспроизводиться только звуки с частотой выше заданной.

1 Для отображения установочного меню на- жмите М.С.
② Нажимайте М.С. для выбора из следующих функций: Частота среза—Крутизна характеристики
3 Поворачивайте М.С. для выбора настройки.

Частота среза: OFF—50HZ—63HZ—80HZ—100HZ—125HZ—160HZ—200HZ

Крутизна характеристики: -6— -12

SLA (регулировка уровня входного сигнала)

SLA (функция настройки уровня входного сигнала) позволяет регулировать уровень громкости каждого источника сигнала, чтобы предотвратить резкие изменения громкости при переключении источников сигнала.

• Настройки основываются на уровне громкости FM-тюнера, который остается неизменным.
• Регулировку уровня громкости в диапазоне MW/LW также можно производить с помощью данной функции.
• При выборе FM-тюнера в качестве источника сигнала функция SLA недоступна.
• Для USB и iPod автоматически устанавливается одинаковая настройка.
  1 Для отображения установочного меню на- жмите М.С.
  2 Поворачивая М.С., отрегулируйте уровень громкости источника сигнала.

Диапазон настройки: от +4 до -4

Меню системы

Важно

PW SAVE (режим энергосбережения) отключается при отсоединении аккумуляторной батареи автомобиля; при подсоединении батареи его потребуется включить снова. При выключенном режиме PW SAVE (режим энергосбережения) возможно, что, в зависимости от метода подключения, устройство будет потреблять энергию аккумулятора, если зажигание автомобиля не имеет положения ACC.

1 Нажмите М.С., чтобы открыть главное меню.
2 Поворачивайте М.С. для прокрутки пунктов меню; нажмите, чтобы выбрать SYSTEM.
3 Для выбора функции меню системы поворачивайте М.С.

Следующие выбранные функции меню системы можно настраивать.

• MUTE MODE недоступно для MVH-350BT.
• BT AUDIO, BT MEM CLEAR и BT VERSION недоступны для MVH-150UI.

LANGUAGE (выбор языка)

Данное устройство может отображать текстовую информацию из сжатых аудиофайлов, в том числе информацию на английском и русском языках.

• При несовместимости настроек встроенного и выбранного языка возможны искажения при выводе текстовых сообщений.
• Некоторые символы могут отображаться неправильно.

1 Поворачивайте М.С. для выбора настройки.

ENG (английский)—РУС (русский)

1 Для отображения установочного меню на- жмите М.С.
2 Нажимайте М.С., чтобы выбрать сегмент дисплея часов, который нужно установить. Часы—Минуты
3 Поворачивайте М.С., чтобы отрегулировать время.

12H/24H (формат отображения времени)

1 Нажмите М.С. для выбора нужной настройки.
12H (12-часовой)—24H (24-часовой)

AUTO PI (автоматический поиск по идентификатору программы)

Устройство может автоматически искать другую станцию с такой же программой даже во время вызова предварительной настройки.

Нажмите М.С., чтобы включить или выключить автоматический поиск по идентификатору программы.

AUX (вспомогательный вход)

Активируйте эту настройку при подключении к данному устройству вспомогательного устройства.

1 Нажмите М.С., чтобы включить или выключить функцию AUX.

MUTE MODE (режим приглушения звука)

Звук/уровень звукового сигнала данной системы автоматически понижается при получении сигнала от оборудования с функцией приглушения звука.

① Для отображения установочного меню на- жмите М.С.
2 Поворачивайте М.С. для выбора настройки.

Можно выбрать любую настройку из следующего списка:

• MUTE – приглушение звука
• 20dB ATT – ослабление уровня сигнала (20dB ATT имеет более сильный эффект, чем 10dB ATT)
  • 10dB ATT – ослабление уровня сигнала

BT AUDIO (активация Bluetooth аудио)

Чтобы использовать Bluetooth-аудиоплеер, необходимо активировать источник сигнала BT AUDIO.
1 Нажмите М.С., чтобы включить или выключить функцию BTAUDIO.

PW SAVE (энергосбережение)

Включение этой функции позволяет снизить потребляемую мощность аккумуляторной батареи.

• При включении этой функции единственной возможной операцией является включение источника сигнала.
  1 Нажмите М.С., чтобы включить или выключить функцию энергосбережения.

BT MEM CLEAR (удаление данных об устройстве Bluetooth, сохраненных в данном устройстве)

Данные об устройстве Bluetooth, сохраненные в данном устройстве, можно удалить. Для защиты личной информации рекомендуется удалить эти данные, прежде чем передать это устройство другому лицу. В этом случае будут удалены следующие данные.

• Телефонный справочник
- Список вызовов
• Номер предварительной настройки
• PIN-код
• Регистрационный профиль
- Информация о подключенном телефоне Bluetooth

1 Нажмите М.С., чтобы вывести на экран окно подтверждения.
На дисплее отображается YES. Память готова к очистке.
Если вы не хотите удалять данные об устройстве Bluetooth, поверните М.С., чтобы отобразилось сообщение CANCEL, и нажмите еще раз, чтобы подтвердить отмену.

2 Очистка памяти осуществляется нажатием М.С.

Отображается сообщение CLEARED, и данные об устройстве Bluetooth удаляются.

- Во время выполнения этой операции не заглушайте двигатель автомобиля.

BT VERSION (отображение версии Bluetooth)

Можно отобразить номер системной версии данного устройства и модуля Bluetooth.

1 Нажмите М.С. для отображения информации.

Настройка регулятора освещенности

Можно настроить яркость и подсветку.

1 Нажмите М.С., чтобы открыть главное меню.

Управление данным устройством

2 Поверните М.С., чтобы отобразить ILLUMI, затем нажмите.

3 Нажмите М.С. для выбора нужной настройки. OFF (выкл)—ON (вкл)

- Вы также можете выбрать другую настройку регулятора освещенности, удерживая нажатой кнопку ⇌/DIMMER.

Стартовое меню

1 Нажмите и удерживайте кнопку SRC/OFF, пока устройство не выключится.
2 Нажмите кнопку SRC/OFF и удерживайте ее, пока не откроется стартовое меню.
3 Поворачивайте М.С. для прокрутки пунктов меню; нажмите, чтобы выбрать INITIAL.
4 Для выбора функции меню системы поворачивайте М.С.

Следующие выбранные функции стартового меню можно настраивать.

• S/W UPDATE недоступно для MVH-150UI.

FM STEP (шаг настройки в FM-диапазоне)

Обычно шаг настройки в FM-диапазоне, используемый при настройке с поиском, составляет 50 кГц. При включении функции AF или TA шаг настройки автоматически меняется на 100 кГц. При включенной функции AF предпочтительно установить шаг настройки 50 кГц.

• Во время ручной настройки шаг настройки составляет 50 кГц.
  1 Нажмите М.С., чтобы выбрать шаг настройки в FM-диапазоне. 50 (50 кГц)—100 (100 кГц)

SP-P/O MODE (настройка выхода заднего канала и предварительного усилителя)

Выход на провода заднего громкоговорителя и выход заднего канала RCA можно использовать для подключения широкополосного громкоговорителя или сабвуфера. Выберите настройку, подходящую для Вашего соединения.

1 Для отображения установочного меню на- жмите М.С.
2 Поворачивайте М.С. для выбора настройки.

Можно выбрать любую настройку из следующего списка:

• REAR/SUB.W – Выберите, если к выходу заднего канала подсоединен широкополосный громкоговоритель, и также имеется сабвуфер, подсоединенный к выходу RCA.
• SUB.W/SUB.W – Выберите, если сабвуфер подключен напрямую к выходу заднего канала без дополнительного усилителя, и также имеется сабвуфер, подсоединенный к выходу RCA.
• REAR/REAR – Выберите, если широко- полосный громкоговоритель подсоединен к выходу заднего канала и к выходу RCA.

Если к выходу заднего канала подсоединен широкополосный громкоговоритель, а выход RCA не используется, можно выбрать REAR/SUB.W или REAR/REAR.

Управление данным устройством

S/W UPDATE (обновление ПО)

Данная функция служит для установки обновлений программного обеспечения Bluetooth. Для получения информации по программному обеспечению Bluetooth и порядку действий при его обновлении посетите наш сайт.

• Ни в коем случае не выключайте устройство во время обновления программного обеспечения Bluetooth.
  1 Для включения режима передачи данных нажмите М.С.

Чтобы завершить обновление программного обеспечения Bluetooth, следуйте экранным подсказкам.

Меню системы

1 Нажмите и удерживайте кнопку SRC/OFF, пока устройство не выключится.
2 Нажмите кнопку SRC/OFF и удерживайте ее, пока не откроется стартовое меню.
3 Поворачивайте М.С. для прокрутки пунктов меню; нажмите, чтобы выбрать SYSTEM.
4 Для выбора функции меню системы поворачивайте М.С.

Следующие выбранные функции меню системы можно настраивать.

Подробную информацию см. в Меню системы на стр. 142.

Использование

дополнительного источника сигнала (AUX)

1 Вставьте мини-штекер стереокабеля в гнездо AUX.

2 Нажмите кнопку SRC/OFF, чтобы выбрать AUX в качестве источника сигнала.

Примечание

Невозможно выбрать AUX, если не включена вспомогательная настройка. Подробную информацию см. в разделе AUX (вспомогательный вход) на стр. 142.

Переключение дисплея

Выбор текстовой информации

1 Нажимайте DISP для выбора из следующих функций:

• Название источника
• Название источника сигнала и часы

Если открылся неверный экран

Отключите неверный экран, как описано ниже.

1 Нажмите М.С., чтобы открыть главное меню.
2 Поворачивайте М.С. для прокрутки пунктов меню; нажмите, чтобы выбрать SYSTEM.
3 Поверните М.С., чтобы отобразить DEMO OFF, затем нажмите.
4 Поверните М.С. для выбора YES.
5 Нажмите М.С. для выбора.

Соединения

Важно

- При установке данного устройства в автомобиле, в котором отсутствует положение ключа зажигания АСС, красный кабель должен быть подключен к клемме, которая определяет рабочее положение ключа зажигания; в противном случае может возникнуть утечка тока аккумуляторной батареи.

Положение АСС

Положение АСС от- сутствует

• Эксплуатация данного устройства в условиях, отличных от описанных ниже, может привести к пожару или сбою в работе устройства.
  — Транспортные средства с 12-вольтовым аккумулятором и заземлением отрицательного полюса.
  — Громкоговорители с 50 Вт (выходная мощность) и от 4 Ω до 8 Ω (сопротивление).
• Во избежание короткого замыкания, перегрева или неисправностей обязательно соблюдайте следующие указания.
  — Перед установкой отсоедините отрицательную клемму аккумулятора.
  — Закрепите провода при помощи зажимов или изоляционной ленты. Для защиты проводки заизолируйте провода в местах их соприкосновения с металлическими деталями.
  — Разместите все кабели в удалении от подвижных деталей, таких как рычаг переключения передач и направляющие сидений.
  — Разместите все кабели в удалении от нагревающихся деталей, таких как решетка обогревателя.

— Запрещается подключать желтый провод дисплея к аккумуляторной батарее автомобиля через сверленое отверстие в отсеке двигателя.
— Изолируйте концы всех не подсоединенных кабелей изоляционной лентой.
— Не укорачивайте кабели.
— Никогда не срезайте изоляцию со шнура питания данного устройства с целью подачи питания на другое устройство. Допустимая нагрузка кабеля по току ограничена.
— Используйте предохранитель с указанными параметрами.
— Запрещается напрямую заземлять отрицательный вывод громкоговорителя.
— Запрещается связывать вместе отрицательные кабели нескольких громкоговорителей.
- При включении питания устройства управляющий сигнал подается через синебелый провод. Подключите этот провод к клемме пульта управления внешнего усилителя мощности или клемме реле управления антенны с электроприводом (макс. 300 мА 12 В постоянного тока). Если автомобиль оборудован встроенной в оконное стекло антенной, подсоедините провод к клемме питания усилителя антенны.
- Запрещается подсоединять сине-белый кабель к клемме питания внешнего усилителя мощности. Также запрещается подсоединять данный провод к клемме питания антенны с электроприводом. В противном случае может возникнуть утечка тока аккумуляторной батареи или иная неисправность.

Установка

- Черный кабель является заземляющим. Заземляющие кабели данного устройства и других устройств (особенно устройств, предназначенных для эксплуатации при больших токах, таких как усилитель мощности) должны монтироваться отдельно. В противном случае их случайное отсоединение может привести к пожару или неисправности.

Данное устройство

① Гнездо шнура питания
② Вход для микрофона (только MVH-350BT)
③ Микрофон (только MVH-350ВТ) 4 м
④ Выход заднего канала или выход сабву- фера
⑤ Передний выход
⑥ Гнездо антенны
⑦ Плавкий предохранитель (10 А)
⑧ Вход проводного пульта дистанционного управления
Служит для подключения проводного адаптера пульта дистанционного управления (приобретается отдельно).

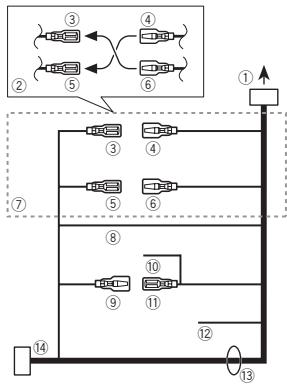

Шнур питания

① К гнезду шнура питания
② В зависимости от типа автомобиля функции ③ и ⑤ могут отличаться. В этом случае следует подключить ④ к ⑤ и ⑥ к ③.
③ Желтый
Резервный разъем (или разъем дополнительного оборудования)
④ Желтый
Подключите к клемме источника постоянного тока 12 В.
⑤ Красный
Разъем дополнительного оборудования (или резервный разъем)
⑥ Красный
Подключите к клемме, на которую подается напряжение (12 В постоянного тока) при включении зажигания.
⑦ Подсоедините провода одинакового цвета друг к другу.
⑧ Черный (заземление на массу)

Установка

⑨ Синий/белый

Расположение штекера разъема ISO на различных автомобилях может отличаться. Если штекер 5 предназначен для управления антенной, подсоедините ⑨ к ⑪. На других автомобилях подключать ⑨ к ⑪ запрещается.

⑩ Синий/белый

Подключите к клемме панели управления усилителя мощности (макс. 300 мА 12 В постоянного тока).

⑪ Синий/белый

Подключите к клемме реле управления антенны с электроприводом (макс. 300 мА 12 В постоянного тока).

⑫ Желтый/черный (толькоMVH-150UI)

Если используется оборудование, имеющее функцию приглушения звука, данный провод необходимо подсоединить к клемме Audio Mute данного устройства. В противном случае необходимо проследить за тем, чтобы данный провод не контактировал с любыми другими разъемами.

⑬ Выводы громкоговорителей

Белый: Передний левый ⊕

Белый/черный: Передний левый ⊖

Серый: Передний правый ⊕

Серый/черный: Передний правый ⊖

Зеленый: Задний левый ⊕ или сабвуфер ⊕

Зеленый/черный: Задний левый ⊖ или сабвуфер ⊖

Фиолетовый: Задний правый ⊕ или сабвуфер ⊕

Фиолетовый/черный: Задний правый ⊖ или сабвуфер ⊖

⑭ Разъем ISO

В некоторых автомобилях разъем ISO может иметь два вывода. В этом случае необходимо подсоединить оба разъема.

Примечания

• Требуется изменение стартового меню данного устройства. См. SP-P/O MODE (настройка выхода заднего канала и предварительного усилителя) на стр. 143. Выход сабвуфера данного устройства монофонический.
• При использовании сабвуфера мощностью 70 Вт (2 Ω) обязательно подсоедините к сабвуферу фиолетовый и фиолетовый/черный провод данного устройства. Не подсоединяйте зеленый и зеленый/черный провода.

Усилитель мощности (приобретается отдельно)

Используйте данную схему подсоединения при использовании дополнительного усili-теля мощности.

① Пульт дистанционного управления системой
Подсоедините синий/белый кабель.
② Усилитель мощности (приобретается отдельно)
③ Подключите с помощью кабелей RCA (приобретаются отдельно)
④ К переднему выходу
⑤ Передний громкоговоритель
⑥ К выходу заднего канала или выходу сабвуфера
⑦ Задний громкоговоритель или сабвуфер

Установка

Установка

Важно

• Перед окончательной установкой проверьте все соединения и системы.
- Не используйте детали, не разрешенные производителем к использованию, поскольку это может стать причиной неисправностей.
- Уточните у дилера компании, требует ли установка сверления отверстий или внесения иных изменений в конструкцию автомобиля.
- Не устанавливайте данное устройство в местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезапной остановке автомобиля.
- Перегрев полупроводникового лазера приведет к его выходу из строя. Разместите все кабели в удалении от нагревающихся деталей, таких как решетка обогревателя.
- Оптимальной является установка устройства под углом менее 60°.

- При установке необходимо обеспечить эффективный отвод тепла, оставив достаточное пространство за задней панелью и закрепив свободные кабели так, чтобы они не закрывали вентиляционные отверстия.

Оставить просторное место 5 см

Переднее/заднее крепление стандарта DIN

Для данного изделия предусмотрена возможность установки с помощью переднего или заднего крепления.

При установке используйте детали, имеющиеся в продаже.

Переднее крепление стандарта DIN

1 Вставьте монтажную обойму в переднюю панель.

При установке в недостаточно глубоком гнезде используйте монтажную обойму, входящую в комплект поставки устройства. При наличии достаточного пространства за устройством применяется монтажная обойма, поставляемая вместе с автомобилем.

Установка

2 Закрепите обойму, подогнув с помощью отвертки металлические язычки (90°).

① Приборная панель
② Монтажная обойма

- Убедитесь, что устройство надежно закреплено в гнезде. Неустойчивость устройства может привести к его выпадению и неполадкам в работе.

Заднее крепление стандарта DIN

1 Совместите отверстия на кронштейне и боковых панелях устройства.

2 Затяните по два винта с каждой стороны.

① Самонарезающий винт (5 мм × 8 мм)
② Монтажная рамка
③ Приборная панель или консоль

Демонтаж устройства

1 Снимите рамку.

① Декоративная рамка
② Язычок

• Снятие передней панели облегчает доступ к декоративной рамке.
• При установке декоративной рамки сторона рамки с язычком должна быть направлена вниз.

2 Вставьте прилагаемые экстракторы с обеих сторон устройства до щелчка.
3 Вытяните устройство из приборной панели автомобиля.

Снятие и установка передней панели

В целях защиты от кражи переднюю панель можно снять.

Нажмите на кнопку снятия панели и потяните панель вверх и на себя.

Чтобы получить дополнительную информацию, см. Снятие передней панели в целях защиты от кражи и Установка передней панели на стр. 132.

Установка

Установка микрофона

Только для MVH-350BT

ВНИМАНИЕ

Не допускайте наматывания провода микрофона вокруг колонки рулевого управления или рычага переключения передач. Это очень опасно! Установите это устройство таким образом, чтобы оно не затрудняло вождение.

Примечание

Установите микрофон в таком положении, чтобы он мог уловить голос человека, управляющего системой.

При установке микрофона на солнцезащитном козырьке

1 Установите микрофон на держателе микрофона.

① Микрофон
② Держатель микрофона

2 Установите держатель микрофона на солнцезащитном козырьке.

Установите держатель микрофона при поднятом солнцезащитном козырьке. (Опуска-ние козырька приведет к ухудшению идентификации голоса при использовании голосовых команд.)

① Держатель микрофона
② Зажим

При необходимости используйте зажимы для закрепления кабеля в салоне автомобиля (продаются отдельно).

При установке микрофона на колонке рулевого управления

1 Установите микрофон на держателе микрофона.

① Микрофон
② База микрофона
③ Держатель микрофона
④ Уложите провод микрофона в канавку.

- Микрофон можно установить без использования держателя. В этом случае отсоедините базу микрофона от держателя. Для этого сдвиньте базу микрофона.

Установка

2 Установите держатель микрофона на колонке рулевого управления.

① Двусторонняя клейкая лента
② Установите держатель микрофона на внутренней стороне колонки рулевого управления.
③ Зажим При необходимости используйте зажимы для закрепления кабеля в салоне автомобиля (продаются отдельно).

Регулировка угла микрофона

Угол микрофона можно регулировать.

Дополнительная информация

Устранение неисправностей

Признак	Причина	Действие
Дисплей автоматически возвращается в исходный режим.	В течение 30 секунд не было выполнено никаких операций.	Повторите операцию.
Диапазон повторного воспроизведения само-производственно изменяется.	В зависимости от выбранного диапазона воспроизведения он может изменяться при выборе другой папки или дорожки, а также при перемотке вперед/назад.	Выберите диапазон повторного воспроизведения еще раз.
Вложенная папка не воспроизводится.	Вложенные папки не воспроизводятся, если выбран диапазонFLD(повторное воспроизведение папки).	Выберите другой диапазон повторного воспроизведения.
При изменении дисплея отображаетсяNO XXXX(например,NO TITLE).	Текстовая информация отсутствует.	Переключите дисплей или включите воспроизведение другой дорожки/файла.

Признак	Причина	Действие
Устройство функционирует с ошибками.Имеются помехи.	Рядом с устройством используется прибор, передающий электромагнитные волны, например, сотовый телефон.	Уберите прибор, вызывающий помехи, от этого устройства.
Не воспроизводится звук с устройства Bluetooth, используемого в качестве источника сигнала.	Подключенный через Bluetooth телефон занят звонком.	Воспроизведение звука возобновится после завершения звонка.
	Подключенный через Bluetooth телефон в данный момент используется.	Не используйте в это время телефон.
	С помощью подключенного через Bluetooth телефона был произведен и сразу сброшен звонок. В результате этого соединение между данным устройством и мобильным телефоном было завершено неправильно.	Восстановите соединение между устройством Bluetooth и мобильным телефоном.

Дополнительная информация

Сообщения об ошибках

Прежде чем обратиться к торговому представителю или в ближайший сервисный центр Pioneer, обязательно запомните сообщение об ошибке.

Общие

Сообщение	Причина	Действие
AMP ERROR	Устройство не работает или неправильно подсоединен громкоговеритель; сработала цель защиты.	Проверьте, подключен ли громкоговоритель.Если сообщение не исчезает даже после выключения/выключения зажигания, свяжитесь с дилерским центром или авторизованным сервисным центром Pioneer.

Запоминающее устройство USB/iPod

Сообщение	Причина	Действие
FORMAT READ	Иногда происходит задержка между началом воспроизведения и появлением звука.	Звук появится после того как с дисплея исчез-нет сообщение.

Сообщение	Причина	Действие
NO AUDIO	Композиции отсутствуют.	Перенесите аудиофайлы на запоминающее устройство USB и подключите его.
	На подключенном запоминающем устройстве USB включена функция защиты от перезаписи.	Отключите функцию защиты от перезаписи в соответствии с инструкцией по эксплуатации запоминающего устройства USB.
SKIPPED	Подключенное запоминающее устройство USB содержит файлы, закодированные Windows Media ^TM DRM 9/10.	Выберите аудиофайл, не закодированный Windows Media DRM 9/10.
PROTECT	Все файлы на запоминающем устройстве USB закодированы Windows Media DRM 9/10.	Перенесите аудиофайлы, не закодированные Windows Media DRM 9/10, на запоминающее устройство USB и подключите его.

Дополнительная информация

Сообщение	Причина	Действие
N/A USB	Подсоединенное устройство USB не поддерживается данным устройством.	• Подключите запоминающее устройство USB класса Mass Storage.• Отсоедините устройство и замените его на совместимое запоминающее устройство USB.
CHECK USB	Короткое замыкание на разъеме USB или в кабеле USB.	Убедитесь, что разъем USB или кабель USB не защемлен и не поврежден.
CHECK USB	Подключенное запоминающее устройство USB потребляет больше максимально допустимой силы тока.	Отсоедините запоминающее устройство USB и не используйте его. Установите ключ зажигания в положение OFF, затем – в положение ACC или ON, и затем подключайте только совместимые запоминающие устройства USB.

Сообщение	Причина	Действие
CHECK USB	iPod работает,но не подзаряжается.	Убедитесь в отсутствии короткого замыканияв кабеле iPod(например, чтокабель не зажатмежду металлическими предметами). После проверки кабеля установите ключ зажигания в положение OFF, а затем – в положение ON, либо отключите и за-ново подключите iPod.

Дополнительная информация

Сообщение	Причина	Действие
ERROR-19	Сбой связи.	Выполните следующие действия.- Установите ключ зажигания в положение OFF, а затем – в положение ON.- Отключите запоминающее устройство USB.- Выберите другой источник сигнала.Затем вновь выберите USB в качестве источника сигнала.
	Сбой iPod.	Отключите кабель от iPod.После появления на дисплее главного меню iPod заново подключите iPod и перезагрузите его.
ERROR-23	Запоминающее устройство USB не отформатировано в системе FAT12, FAT16 или FAT32.	Запоминающее устройство USB должно быть форматировано в FAT12, FAT16 или FAT32.

Сообщение	Причина	Действие
ERROR-16	Устаревшая версия прошивки iPod.	Обновите версию прошивки iPod.
	Сбой iPod.	Отключите кабель от iPod. После появления на дисплее главного меню iPod заново подключите iPod и перезагрузите его.
STOP	В текущем списке отсутствуют композиции.	Выберите спи-сок, содержащий музыкальные композиции.
NOT FOUND	Композиций не найдено.	Загрузите композиции на iPod.

Bluetooth-устройство

Сообщение	Причина	Действие
ERROR-10	Сбой питания модуляBluetooth данного устройства.	Поверните ключ зажигания в положение OFF, а затем в положение ACC или ON.Если после этого снова появится сообщение об ошибке, свяжитесь с дилером или ближайшим сервисным центром Pioneer.

Дополнительная информация

Рекомендации по обращению с изделием

Запоминающее устройство USB

С вопросами о работе запоминающего устройства USB обращайтесь к производителю устройства.

Подключение через USB-концентратор не поддерживается.

Не подключайте другие устройства, кроме запоминающих устройств USB.

При движении автомобиля надежно закрепите запоминающее устройство USB. Не роняйте запоминающее устройство USB на пол, где оно может застрять под педалью тормоза или акселератора.

В зависимости от типа запоминающего устройства USB могут возникнуть следующие проблемы.

• Управление функциями может отличаться.
• Запоминающее устройство может не рас- познаваться.
• Файлы не могут воспроизводиться корректно.
• Подключенное устройство может генерировать радиопомехи.

iPod

Не оставляйте iPod в местах с высокой температурой воздуха.

Чтобы устройство функционировало надлежащим образом, подключите iPod с помощью кабеля dock connector непосредственно к данному устройству.

При движении автомобиля надежно закрепите iPod. Не роняйте iPod на пол, где он может застрять под педалью тормоза или акселератора.

Настройки iPod

• При подключении iPod к данному устройству эквалайзер iPod автоматически отключается, что обеспечивает оптимальное звучание. При отсоединении iPod для эквалайзера автоматически выбирается предыдущая настройка.
• При использовании данного устройства отключение функции повторного воспроизведения на iPod невозможно. Если iPod подключен к данному устройству, будет автоматически выбран режим повтора всех композиций.

Текстовая информация несовместимого формата, сохраненная на iPod, не будет отображаться на дисплее данного устройства.

Поддержка сжатых аудиофайлов (USB)

WMA

Расширение: .wma

Скорость передачи данных: от 48 кбит/с до 320 кбит/с (постоянная), от 48 кбит/с до 384 кбит/с (переменная)

Частота дискретизации: 32 кГц, 44,1 кГц, 48 кГц

Windows Media Audio Professional, Lossless, Voice/DRM Stream/Stream с поддержкой видео: не поддерживается

Дополнительная информация

MP3

Расширение: .mp3

Скорость передачи данных: от 8 кбит/с до 320 кбит/с (постоянная), переменная

Частота дискретизации: от 8 кГц до 48 кГц (32 кГц, 44,1 кГц, 48 кГц пиковая)

Совместимая версия тегов ID3: 1.0, 1.1, 2.2, 2.3, 2.4 (теги ID3 версии 2.x имеют приоритет перед версией 1.x.)

Списки воспроизведения МЗи: не поддерживаются

MP3i (интерактивный MP3), mp3 PRO: не поддерживаются

WAV

Расширение: .wav

Разрядность квантования: 8 и 16 (LPCM), 4 (MS ADPCM)

Частота дискретизации: от 16 кГц до 48 кГц (LPCM), 22,05 кГц и 44,1 кГц (MS ADPCM)

Дополнительная информация

В качестве названия файла или папки могут отображаться только первые 32 символа (включая расширение).

Для отображения в данном устройстве кодировка русского текста должна соответствовать одному из следующих наборов символов:

• Юникод (UTF-8, UTF-16)
- Отличный от Юникода набор символов, использующийся в среде Windows, для которого в языковой настройке задан русский язык

Это устройство может неверно воспроизводить некоторые файлы формата WMA в зависимости от приложений, использованных для их записи.

При начале воспроизведения аудиофайлов, содержащих изображения, и файлов с запоминающего устройства USB, содержащего разветвленные иерархии папок, может происходить небольшая задержка.

Запоминающее устройство USB

Допустимая иерархия папок: до восьми уровней (реальная иерархия папок составляет менее двух уровней)

Количество воспроизводимых папок: не более 500

Количество воспроизводимых файлов: не более 15 000

Воспроизведение защищенных от копирования файлов: не поддерживается

Запоминающее устройство USB, содержащее разделы: воспроизводится только первый раздел.

При начале воспроизведения аудиофайлов на запоминающем устройстве USB, содержащем разветвленные иерархии папок, может возникать небольшая задержка.

ВНИМАНИЕ

- Pioneer не гарантирует совместимость со всеми устройствами USB mass storage и не несет ответственности за любую потерю данных на медиапроигрывателях, смартфонах и других устройствах при использовании этого изделия.

Дополнительная информация

- Не оставляйте запоминающее устройство USB в местах с высокой температурой воздуха.

Поддержка iPod

Данное устройство поддерживает только перечисленные ниже модели iPod. Совместимые версии ПО для iPod также указаны ниже. Более старые версии могут не поддерживаться.

Сделано для

• iPod touch 4-го поколения (версия программного обеспечения 5.1.1)
• iPod touch 3-го поколения (версия программного обеспечения 5.1.1)
• iPod touch 2-го поколения (версия программного обеспечения 4.2.1)
• iPod touch 1-го поколения (версия программного обеспечения 3.1.3)
• iPod classic 160GB (версия программного обеспечения 2.0.4)
• iPod classic 120GB (версия программного обеспечения 2.0.1)
• iPod classic (версия программного обеспечения 1.1.2)
• iPod с видео (версия программного обеспечения 1.3.0)
• iPod nano 6-го поколения (версия программного обеспечения 1.2)
• iPod nano 5-го поколения (версия программного обеспечения 1.0.2)
• iPod nano 4-го поколения (версия программного обеспечения 1.0.4)
• iPod nano 3-го поколения (версия программного обеспечения 1.1.3)
• iPod nano 2-го поколения (версия программного обеспечения 1.1.3)
• iPod nano 1-го поколения (версия программного обеспечения 1.3.1)

• iPhone 4S (версия программного обеспечения 5.1.1)

• iPhone 4 (версия программного обеспечения 5.1.1)

• iPhone 3GS (версия программного обеспечения 5.1.1)
• iPhone 3G (версия программного обеспечения 4.2.1)
• iPhone (версия программного обеспечения 3.1.2)

В зависимости от версии программного обеспечения или поколения iPod некоторые функции могут быть недоступны.

Функции iPod могут различаться в зависимости от версии программного обеспечения.

Для подключения iPod с разъемом Dock Connector требуется соответствующий USB-ка-бель.

Интерфейсный кабель Pioneer CD-IU51 можно приобрести отдельно. За дополнительной информацией обращайтесь к Вашему дилеру.

О совместимости файлов/форматов см. в руководствах к iPod.

Аудиокниги, подкасты: поддерживаются

ВНИМАНИЕ

Компания Pioneer не несет ответственности за потерю данных на iPod, даже если эти данные будут потеряны во время использования данного устройства.

Последовательность воспроизведения аудиофайлов

Пользователь не может назначать номера папок и устанавливать последовательность воспроизведения с помощью данного устройства.

Дополнительная информация

Пример иерархии

Уровень 1 Уровень 2 Уровень 3 Уровень 4

Папка

Л: Сжатый ауди- офайл

от 01 до 05: Номер папки

от ① до ⑥: Последовательность

воспроизведения

Запоминающее устройство USB

Файлы воспроизводятся в той последовательности, в которой они записаны на запоминающем устройстве USB.

Для выбора алгоритма воспроизведения рекомендуется выполнить следующие действия.

1 Присвойте файлам имена с цифрами, определяющими последовательность воспроизведения (например, 001xxx.mp3 и 099yyyy.mp3).
2 Поместите эти файлы в папку.
3 Сохраните папку, содержащую файлы, на запоминающем устройстве USB.

Учитывайте, что в некоторых системных средах невозможно установить порядок воспроизведения.

Последовательность воспроизведения файлов на портативном аудиоплеере USB может изменяться и зависит от типа плеера.

Таблица символов для русского языка

Д: Б	Д: Б	Д: Б	Д: Б	Д: Б
: А	: Б	: В	: Г	: Д
: Е, Ё	: Ж	: З	: И, Й	: К
: Л	: М	: Н	: О	: П

Чтобы использовать беспроводную технологию Bluetooth, устройства должны поддерживать определенные профили. Это устройство поддерживает следующие профили.

• GAP (Generic Access Profile)
• OPP (Object Push Profile)
• HFP (Hands Free Profile) 1.5
• HSP (Head Set Profile)
• PBAP (Phone Book Access Profile)
• A2DP (Advanced Audio Distribution Profile)
- AVRCP (Audio/Video Remote Control Profile) 1.3

Авторское право и товарные знаки

Bluetooth

Bluetooth ^® (слово и логотипы) является зарегистрированным товарным знаком и принадлежит компании Bluetooth SIG, Inc.; использование PIONEER CORPORATION этих товарных знаков разрешено соответствующей лицензией. Прочие товарные знаки и торговые наименования принадлежат соответствующим владельцам.

Дополнительная информация

iTunes

Apple и iTunes являются торговыми знаками компании Apple Inc., зарегистрированными в США и других странах.

MP3

Поставка этого изделия дает право только на его частное и некоммерческое использование и не предоставляет лицензии и не подразумевает право использования этого изделия в любых коммерческих (т.е. приносящих прибыль) прямых трансляциях (телевизионных, спутниковых, кабельных и/или любых других), вещании/потоковой передаче через Интернет, локальных сетях и/или других сетях или в других электронных системах распространения, таких как системы платного аудио и аудио по запросу. Для такого использования необходима специальная лицензия. Дополнительную информацию см. на сайте http://www.mp3licensing.com.

WMA

Windows Media – это зарегистрированная торговая марка или торговая марка Microsoft Corporation в США и/или других странах.

В данном изделии используются технологии, принадлежащие корпорации Microsoft, которые не разрешается использовать или распространять без лицензии от Microsoft Licensing, Inc.

iPod и iPhone

iPhone, iPod, iPod classic, iPod nano и iPod touch являются товарными знаками компании Apple Inc., зарегистрированными в США и других странах.

"Made for iPod" и "Made for iPhone" означает, что электронный прибор был разработан с целью подключения определенно к iPod или iPhone соответственно, и имеется сертифицикация разработчика о соответствии с техническими характеристиками Apple. Apple не несет ответственности за работу данного устройства или его соответствие со стандартами по технике безопасности или регулятивными нормами. Пожалуйста, обратите внимание, что использование данного прибора с iPod или iPhone может отрицательно сказываться на качестве беспроводной связи.

Дополнительная информация

Технические характеристики

Общие

Источник питания ..... 14,4 В постоянного тока (допустимый диапазон от 10,8 В до 15,1 В)

Система заземления ..... Заземление отрицательного полюса

Максимальный потребляемый ток 10,0 А

Размеры (Ш × В × Г):

DIN

Шасси ...... 178 мм × 50 мм × 165 мм

Передняя панель

188 MM × 58 MM × 15 MM

D

Шасси ...... 178 мм × 50 мм × 165 мм

Передняя панель

170 MM × 46 MM × 15 MM

Macca 0,7 кг

Аудио

Максимальная выходная мощность

50 Bτ × 4

70 Вт × 1/2 Ω (для сабвуфе- ра)

Номинальная выходная мощность

22 Вт × 4 (от 50 Гц до 15 000 Гц, суммарное значение коэффициента нелинейных искажений 5 %, нагрузка 4 Ω для обоих каналов)

Сопротивление нагрузки

4Ω (допустимо – от 4Ω до 8Ω)

Максимальная выходная мощность ...... 2,0 В

Контур громкости ..... +10 дБ (100 Гц), +6,5 дБ (10 кГц) (громкость: -30 дБ)

Эквалайзер (5-полосный графический эквалайзер):

Диапазон амплитудно-частотных характеристик .... ±12 дБ (с шагом 2 дБ)

Сабвуфер (моно):

Частота 50 Гц/63 Гц/80 Гц/100 Гц/

125 Гц/160 Гц/200 Гц

Крутизна характеристики

-6 дБ/окт, -12 дБ/окт

Усиление ..... +6 дБ до -24 дБ

Фаза ...... Нормальная/Обратная

USB

Стандартная спецификация USB

... USB 2.0 полноскоростной

Максимальный ток питания

1A

Класс USB ...... MSC (Mass Storage Class)

Файловая система ...... FAT12, FAT16, FAT32

Формат декодирования файлов МР3

MPEG-1 и 2 Audio Layer 3

Формат декодирования файлов WMA

...... Версии 7, 7.1, 8, 9, 10, 11, 12

(двухканальный звук)

Диапазон частот ...... от 87,5 МГц до 108,0 МГц

Полезная чувствительность

9 дБф (0,8 мкВ/75 Ω, моно, отношение сигнал/шум: 30 дБ)

Отношение сигнал/шум

72дБ (сеть IEC-A)

MW-тюнер

Диапазон частот ...... от 531 кГц до 1 602 кГц

Полезная чувствительность

25 мкВ (отношение сигнал/ шум: 20 дБ)

Отношение сигнал/шум

62 дБ (сеть IEC-A)

LW-тюнер

Диапазон частот ...... от 153 кГц до 281 кГц

Полезная чувствительность

28 мкВ (отношение сигнал/ шум: 20 дБ)

Дополнительная информация

Отношение сигнал/шум

62 дБ (сеть IEC-A)

Bluetooth

Версия Bluetooth 3.0 certified

Выходная мощность ..... +4 дБм макс.

(Класс мощности 2)

Примечание:

В соответствии со статьей 5 закона Российской Федерации «О защите прав потребителей» и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок.

Автомобильная электроника: 6 лет

Прочие изделия (наушники, микрофоны и т.п.): 5 лет

Примечания

• Характеристики и конструкция могут быть изменены без предварительного уведомления.
• Данное устройство произведено в Малайзии.

http://www.pioneer.eu

Visit www.pioneer.co.uk (or www.pioneer.eu) to register your product. Visitez www.pioneer.fr (ou www.pioneer.eu) pour enregistrer votre appareil. Si prega di visitare il sito www.pioneer.it (o www.pioneer.eu) per registrare il prodotto. Visite www.pioneer.es (o www.pioneer.eu) para registrar su producto. Zum Registrieren Ihres Produktes besuchen Sie bitte www.pioneer.de (oder www.pioneer.eu). Bezoek www.pioneer.nl (of www.pioneer.eu) om uw product te registreren. Посетите www.pioneer-rus.ru (или www.pioneer.eu) для регистрации приобретенного Вами изделия.

1-1, Син-Огура, Сайвай-ку, г. Кавасаки,

префектура Канагава,

212-0031, Япония

Импортер ООО "ПИОНЕР РУС"

125040, Россия, г. Москва, ул. Правды, д.26
