XF50-140mmF2.8 R LM OIS WR - объектив FUJIFILM - Бесплатное руководство пользователя

Тип продукта	Сменный объектив для беззеркальной камеры с байонетом X
Бренд	FUJIFILM
Модель	XF50-140mmF2.8 R LM OIS WR
Фокусное расстояние	50-140 мм (эквивалент 35 мм: 76-213 мм)
Максимальная диафрагма	f/2.8
Минимальная диафрагма	f/22
Конструкция объектива	23 элемента в 16 группах (включает 5 ED и 1 Super ED)
Угол поля зрения	31,7° - 11,6°
Минимальное расстояние фокусировки	1 м (нормальный и макро)
Максимальное увеличение	0,12× (на 140 мм)
Диаметр фильтра	72 мм
Размеры (диаметр × длина)	82,9 × 175,9 мм
Вес	995 г (без крышек, бленды и лапки штатива)
Оптическая стабилизация	Да (OIS)
Кольцо диафрагмы	Да, 19 стопов (1/2 EV)
Бленда	В комплекте
Лапка штативного кольца	В комплекте, поворотная
Защита от пыли и брызг	Да (с резиновым кольцом)
Комплектация	Передняя и задняя крышки, бленда, лапка штативного кольца, чехол
Очистка	Использовать грушу и мягкую ткань; не использовать органические растворители
Утилизация	Утилизировать согласно местным нормам (WEEE)

Часто задаваемые вопросы - XF50-140mmF2.8 R LM OIS WR FUJIFILM

Как чистить объектив?

Используйте грушу для удаления пыли и остатков. Для пятен и отпечатков смочите мягкую хлопчатобумажную ткань средством для чистки объективов и протирайте от центра к краям круговыми движениями. Не используйте органические растворители, такие как разбавители или бензол.

Совместим ли этот объектив с плёночными камерами?

Нет, он совместим только с беззеркальными камерами с байонетом X. Не используйте его на плёночных камерах с байонетом X.

Как включить оптическую стабилизацию?

Переместите переключатель O.I.S. на объективе в положение ON.

Как установить лапку штативного кольца?

Совместите установочную метку на лапке с указателем положения поворота объектива, затем затяните винт крепления лапки штатива.

Как повернуть камеру на штативе?

Ослабьте винт фиксации штативного кольца, поверните камеру в нужное положение, затем снова затяните винт.

Какой диаметр фильтра использовать?

Используйте фильтры диаметром 72 мм.

Как использовать поляризационный фильтр?

Снимите съёмную крышку с объектива перед установкой бленды. Затем вращайте фильтр, вставив палец в специальное отверстие.

Что делать, если объектив намок?

Немедленно вытрите все капли воды мягкой тканью. Не вращайте кольцо зума, если оно мокрое, чтобы вода не попала внутрь.

Где хранить объектив, когда он не используется?

Хранить в прохладном, сухом месте, вдали от прямых солнечных лучей, нафталина и камфоры. Наденьте переднюю и заднюю крышки.

Как обновить прошивку объектива?

Посетите веб-сайт FUJIFILM для получения инструкций по обновлению прошивки камеры. Если у вас нет компьютера, обратитесь к местному дистрибьютору, указанному в «FUJIFILM Worldwide Network».

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XF50-140mmF2.8 R LM OIS WR FUJIFILM

В целях безопасности

Перед использованием изделия прочтите данные примечания

Примечания по безопасности

Благодарим Вас за приобретение данного изделия. По вопросам ремонта, осмотра и внутренней проверки обратитесь к своему дилеру FUJIFILM.

• Необходимо правильно пользоваться объективом. Перед использованием внимательно прочтите данные примечания по безопасности и Руководство пользователя фотокамерой.
• После прочтения данных примечаний по безопасности сохраните их в надежном месте.

Информация о символах

Приведенные ниже символы используются в данном документе для обозначения степени тяжести травм или ущерба, к которым может привести несоблюдение обозначенных символами требований, и, как следствие, неправильное использование устройства.

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение требований, обозначенных данным символом, может повлечь смерть или тяжелые травмы.

ПРЕДОСТЕРЕЖЕНИЕ

Несоблюдение требований, обозначенных данным символом, может повлечь получение телесных повреждений или материальный ущерб.

Приведенные ниже символы используются для обозначения характера инструкций, которые следует соблюдать.

Треугольные значки обозначают информацию, на которую нужно обратить внимание («Важно»).

Перечеркнутый круг указывает на запрет указанных действий («Запрещено»).

Круг с восклицательным знаком указывает на обязательность действий («Обязательно»).

ПРЕДУПРЕЖДЕНИЕ

Не используйте в ванной или в душе

Не погружайте в воду и не подвергайте воздействию воды. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.

⚠️ ПРЕДУПРЕЖДЕНИЕ
[КН2К]Не разбирайте	Не разбирайте (не открывайте корпус). Несоблюдение этой меры предосторожности может привести к возгоранию, поражению электрическим током или возникновению травм из-за неправильной работы изделия.
[Х7СZ]Не прогайте внутренние детали	Если корпус разбился в результате падения или другого чрезвычайного происшествия, не прогайте открытие детали. Несоблюдение этой меры предосторожности может привести к поражению электрическим током или возникновению травм, если Вы дотронетесь до поврежденных деталей._Немедленно выньте батарею фотокамеры, соблюдая осторожность, чтобы избежать получения травм или поражения электрическим током, и отнесите изделие в место приобретения для консультации.
[К5СС]	Не кладите на неустойчивые поверхности. Изделие может упасть, вызвав травму.
[СС24]	Не смотрите на солнце через объективскатели фотокамеры. Несоблюдение данной меры предосторожности может привести к необратимому нарушению зрения.

! ПРЕДОСТЕРЕЖЕНИЕ
[У2WW]	Не используйте и не храните в местах, подверженных воздействию пара или дыма, а также в местах, где присутствует повышенная влажность или большое количество пыли. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.
[УGBT]	Не оставляйте на прямом солнечном свету или в местах, подверженных воздействию высоких температур, таких как закрытый автомобиль в солнечный день. Несоблюдение этих мер предосторожности может привести к возгоранию.
	Храните в местах, не доступных для маленьких детей. В руках ребенка данное изделие может стать причиной телесных повреждений.
	Не дотрагивайтесь мокрыми руками. Невыполнение данного требования может привести к поражению электрическим током.
и видои - [ТУ2Н]	Во время съемки объектов, освещенных сзади, не допускайте попадания солнца в кадр. Солнечный свет, сфокусированный в фотокамеру, когда солнце находится в кадре или рядом с ним, может вызвать возгорание или ожоги.
ПРЕДОСТЕРЕЖЕНИЕ
	Когда изделие не используется, закройте крышки объектива, и храните изделие там, где на него не падает прямой солнечный свет. Солнечный свет, сфокусированный объективом, может вызвать возгорание или ожоги.
	Не переносите фотокамеру или объектив, когда они установлены на штативе. Изделие может упасть или удариться о другие предметы, вызвав травму.
	Не вращайте быстро фотокамеру, удерживая ее за рукоятку. Ваша рука может ударить штатив или лапку кольца штатива и стать причиной травмы.
	Перед работой с фотокамерой, полностью затяните или ослабьте фиксирующий винт кольца штатива в соответствии с тем, будет ли фотокамера использоваться в фиксированной ориентации или поворачиваться. Если винт только частично закручен, фотокамера может неожиданно переместиться, что станет причиной травмы.

Утилизация электрического и электронного оборудования в домашних условиях

В странах Европейского союза, Норвегии, Исландии и Лихтенштейне:

Данный символ на изделии, в руководстве, на гарантийном талоне и/или на упаковке указывает на то, что данное изделие нельзя утилизировать вместе с бытовыми отходами. Вместо этого его нужно отнести в приемный пункт по сбору, переработке и вторичному использованию электрического и электронного оборудования.

Правильная утилизация поможет предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могут возникнуть в результате несоответствующей утилизации данного изделия.

Повторное использование материалов поможет сохранить природные ресурсы. Для получения дополнительной информации об утилизации данного изделия обращайтесь в местные органы власти, в службу по сбору, переработке и вторичному использованию отходов или в магазин, где вы приобрели изделие.

В странах за пределами Европейского союза, Норвегии, Исландии и Лихтенштейна: Если необходимо утилизировать даннос изделис, включая батареи или аккумуляторы, свяжитесь с местными властями и уточните правила утилизации.

Перед использованием данного изделия

Некоторые функции объектива недоступны с более ранними версиями прошивки фотокамеры. Обязательно обновите прошивку фотокамеры до последней версии. Инструкции по просмотру версии прошивки фотокамеры и обновлению прошивки фотокамеры доступны на следующем веб-сайте:

В случае, если у Вас нет доступа к компьютеру, обратитесь за поддержкой к местному дистрибьютору из списка «FUJIFILM Worldwide Network», поставленного с Вашей фотокамерой.

Уход за изделием

• При использовании бленды объектива не беритесь за фотокамеру и не держите ее только за бленду.
• Не допускайте загрязнения сигнальных контактов объектива.
• Пользуйтесь грушей для удаления пыли и пуха со стеклянных поверхностей объектива или фильтра. Для удаления пятен и отпечатков пальцев нанесите небольшое количество жидкости для чистки объективов на мягкую, чистую хлопчатобумажную ткань

или салфетку для чистки объективов и протрите объектив от центра к краям круговыми движениями, соблюдая осторожность, не оставляя разводов и не касаясь стекла пальцами.

• Никогда не используйте для чистки объектива органические растворители, такие как разбавитель для краски или бензин.
• Закройте крышку объектива и крышку байонета объектива, когда объектив не используется.
• Храните объектив и фильтр в прохладных, сухих местах, чтобы предотвратить образование плесени и коррозии. Не храните в местах, где на него попадает прямой солнечный свет, или рядом с нафталиновыми или камфорными шариками от моли.
• Берегите объектив от влаги. Коррозия может нанести непоправимый ущерб. При попадании дождевых капель или брызг воды их следует вытереть.
• Если объектив оставить в местах, подвергающихся воздействию высоких температур, то это может повредить или деформировать его.
• Имейте в виду, что в зависимости от положений фотокамеры и штатива, рука, удерживающая рукоятку фотокамеры, может соприкасаться со штативом или лапкой кольца штатива при повороте фотокамеры.

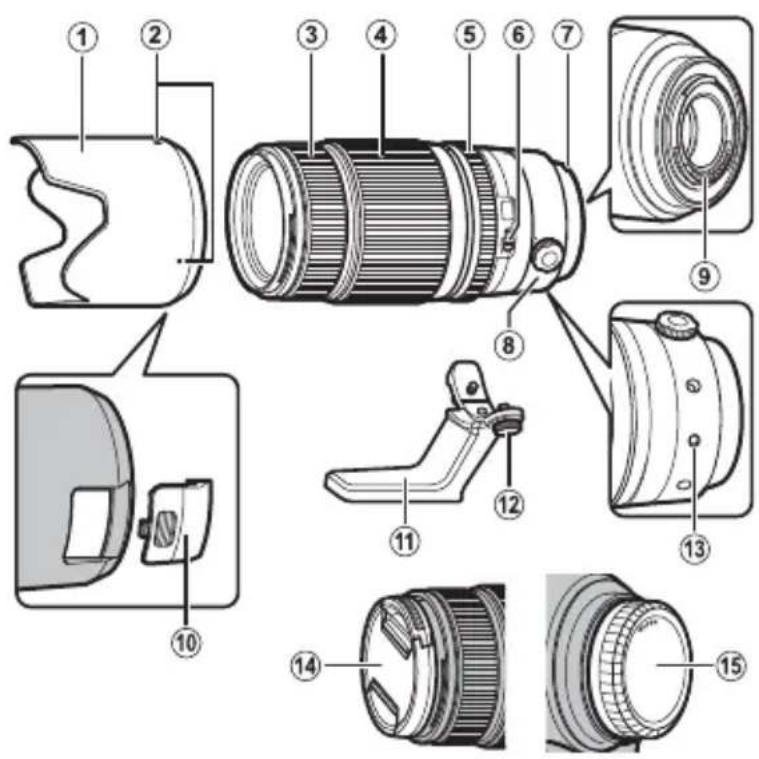

Части объектива

XF50-140 mm F2.8 R LM OIS WR

① Бленда объектива
② Метки для установки
③ Фокусировочное кольцо
④ Кольцо масштабирования
⑤ Кольцо диафрагмы
⑥ Переключатель O.I.S.
⑦ Метки для установки (фокусное расстояние)
⑧ Фиксирующий винт лапки кольца штатива
⑨ Сигнальные контакты объектива
⑩ Съемная крышка для доступа к поляризационному фильтру
⑪ Лапка кольца штатива
⑫ Крепежный винт лапки кольца штатива
⑬ Индекс положения вращения объектива
⑭ Крышка объектива
⑮ Крышка байонета объектива

Крепление объектива имеет резиновое кольцо, которое обеспечивает защиту объектива от пыли и брызг. Кольцо можно заменить в любом сервисном центре FUJIFILM за отдельную плату.

Установка объектива

См. руководство пользователя фотокамерой для получения информации об установке и снятии объектива. Имейте в виду, что данное изделие несовместимо с фотокамерами с байонетом X.

Снятие крышек

Снимите крышки, как показано на рисунке.

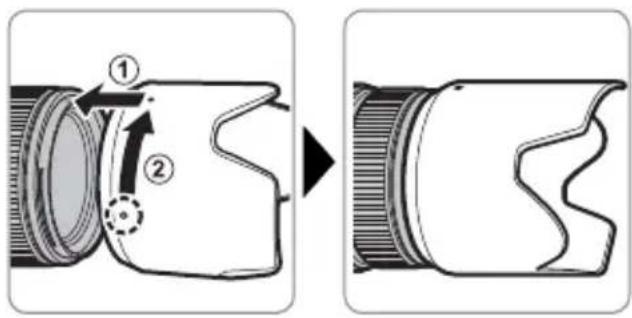

При подсоединении бленды объектива уменьшают блики и защищают переднюю линзу.

Прилагаемые принадлежности

• Крышка объектива
• Крышка байонета объектива
• Бленда объектива
• Тканевая упаковка
• Лапка кольца штатива

RU-6 РУССКИЙ

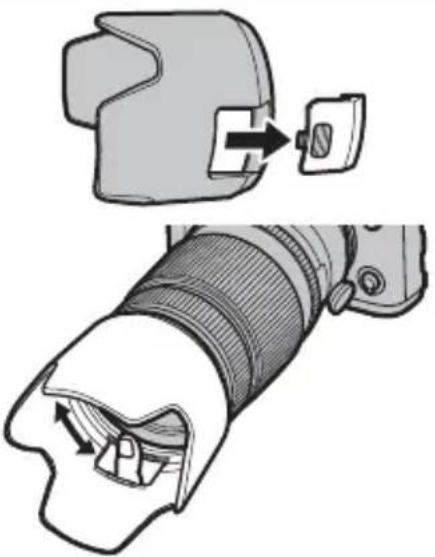

Поляризационный фильтр

Для доступа к поляризационному фильтру снимите съемную крышку перед установкой бленды объектива.

Фильтр можно поворачивать, вставив палец в от- верстие.

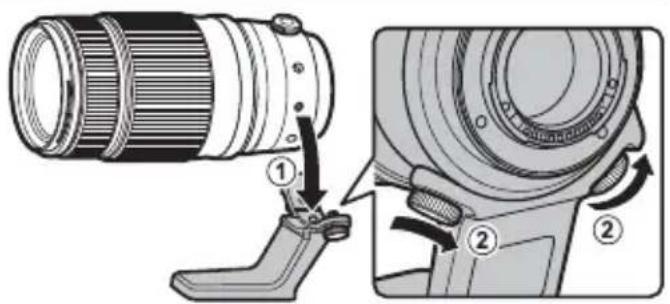

Лапка кольца штатива

Чтобы установить лапку кольца штатива, совместите метку крепления на лапке с индексом положения вращения объектива и затяните крепежный винт лапки кольца штатива.

Чтобы повернуть фотокамеру из горизонтальной в вертикальную ориентацию или обратно, не снимая ее со ослабьте фиксирующий винт лапки кольца штатива.

①Надежно затяните винт, чтобы предотвратить внезапное вращение фотокамеры.

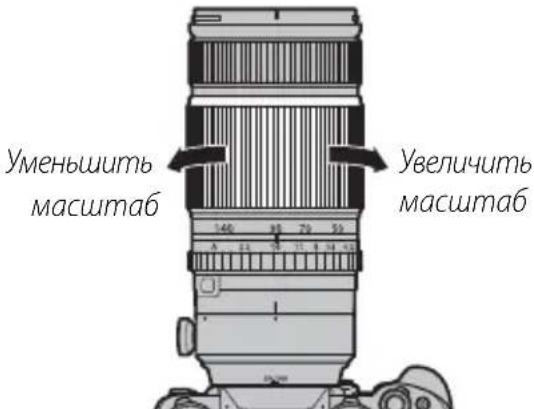

Поверните кольцо масштабирования влево для уменьшения масштаба, сокращения приближения и увеличения видимой области кадра. Поверните кольцо масштабирования вправо для увеличения масштаба и усиления приближения, с тем чтобы объект занимал большую часть кадра.

① Если использовать кольцо масштабирования на влажном объективе, то возникает опасность проникновения воды внутрь объектива. Прежде чем использовать кольцо масштабирования, вытрите объектив насухо.

Оптическая Стабилизация Изображения (OIS)

Для использования оптической стабилизации изображения, переместите переключатель O.I.S. в положение ON.

Кольцо диафрагмы

При настройках, отличных от А, Вы можете настроить диафрагму, поворачивая кольцо диафрагмы (режимы экспозиции А и М).

Кольцо диафрагмы

Технические характеристики

Тип	XF50-140 mm F2.8 R LM OIS WR
Устройство объектива	23 линзы в 16 группах (включает 5 элементов сверхнизкой дисперсии (ED) и 1 элемент сверхнизкой супер ED)
Фокусное расстояние (эквивалент формата 35 мм)	f=50-140 мм (76-213 мм)
Угол зрения 31,7°-11,6°
Макс. диафрагма f/2,8
Мин. диафрагма f/22
Управление диафрагмойКоличество лезвий 7 (округленное отверстие диафрагмы)Размер раскрытия объектива	13 EV (19 раскрытий)
Диапазон фокусировки Normal: 1 м -∞	Макросъемка: 1 м - 3 м
Макс. увеличение T: 0,12 ×
Внешние размеры: Диаметр × длина* (прибл.)* Расстояние от крепежного фланца объектива фотокамеры	82,9 × 175,9 мм
Вес* (прибл.)* без крышек, бленды и лапки кольца штатива	995 g
Размер фильтра	72 мм

① Вследствие улучшения изделия технические характеристики и внешний вид могут меняться без предварительного уведомления.

① В связи с конструкцией объектива, «Индикатор расстояния», отображаемый камерой, в некоторых случаях может отличаться от фактического расстояния фокусировки. Используйте «Индикатор расстояния» только в качестве справки.
