Tipo di prodotto	Obiettivo intercambiabile per fotocamera mirrorless con attacco X
Marchio	FUJIFILM
Modello	XF50-140mmF2.8 R LM OIS WR
Lunghezza focale	50-140 mm (equivalente 35 mm: 76-213 mm)
Apertura massima	f/2.8
Apertura minima	f/22
Costruzione obiettivo	23 elementi in 16 gruppi (include 5 elementi ED e 1 super ED)
Angolo di campo	31,7° - 11,6°
Distanza minima di messa a fuoco	1 m (normale e macro)
Ingrandimento massimo	0,12× (a 140 mm)
Diametro filtri	72 mm
Dimensioni (diametro × lunghezza)	82,9 × 175,9 mm
Peso	995 g (esclusi tappi, paraluce e piedino)
Stabilizzazione ottica	Sì (OIS)
Ghiera diaframmi	Sì, 19 stop (1/2 EV)
Paraluce	In dotazione
Piedino flangia treppiedi	In dotazione, ruotabile
Tenuta alla polvere e agli spruzzi	Sì (con anello di gomma)
Accessori inclusi	Tappo copri ottica anteriore e posteriore, paraluce, piedino flangia treppiedi, custodia
Pulizia	Usare soffiatore e panno morbido; non usare solventi organici
Smaltimento	Smaltire secondo le normative locali (RAEE)

Domande frequenti - XF50-140mmF2.8 R LM OIS WR FUJIFILM

Come pulire l'obiettivo?

Utilizzare un soffiatore per rimuovere polvere e residui. Per macchie e impronte, umidire un panno di cotone morbido con detergente per obiettivi e pulire dal centro verso l'esterno con movimenti circolari. Non usare solventi organici come diluenti o benzene.

Questo obiettivo è compatibile con fotocamere a pellicola?

No, è compatibile solo con fotocamere mirrorless con attacco X. Non utilizzarlo su fotocamere a pellicola con attacco X.

Come attivare la stabilizzazione ottica dell'immagine?

Far scorrere l'interruttore O.I.S. sull'obiettivo sulla posizione ON.

Come montare il piedino flangia treppiedi?

Allineare il riferimento di innesto sul piedino con l'indice di posizione di rotazione dell'obiettivo, quindi serrare la vite di innesto del piedino treppiedi.

Come ruotare la fotocamera sul treppiede?

Allentare la vite di blocco della flangia treppiedi, ruotare la fotocamera nell'orientamento desiderato, quindi serrare nuovamente la vite.

Quale diametro del filtro utilizzare?

Utilizzare filtri con diametro di 72 mm.

Come utilizzare il filtro polarizzatore?

Rimuovere il coperchio rimovibile sull'obiettivo prima di fissare il paraluce. Quindi ruotare il filtro inserendo un dito attraverso l'apposito foro.

Cosa fare se l'obiettivo si bagna?

Asciugare immediatamente tutte le gocce d'acqua con un panno morbido. Non utilizzare l'anello dello zoom quando è bagnato per evitare che l'acqua penetri all'interno.

Dove conservare l'obiettivo quando non viene utilizzato?

Conservare in un luogo fresco e asciutto, lontano dalla luce diretta del sole, da naftalina e canfora. Applicare i tappi copri ottica anteriore e posteriore.

Come aggiornare il firmware dell'obiettivo?

Visitare il sito web FUJIFILM per le istruzioni sull'aggiornamento del firmware della fotocamera. Se non si dispone di un computer, contattare il distributore locale elencato nel 'FUJIFILM Worldwide Network'.

MANUALE UTENTE XF50-140mmF2.8 R LM OIS WR FUJIFILM

Accertatevi di leggere queste informazioni prima dell'uso della fotocamera

Informazioni sulla sicurezza

Grazie per avere acquistato questo prodotto. Per eff ettuare riparazioni, controlli e test delle parti interne, contattare il rivenditore FUJIFILM.

• Assicuratevi di usare correttamente l'obiettivo. Leggere attentamente le informazioni sulla sicurezza e il Manuale utente della fotocamera prima dell'uso.
• Dopo aver letto le informazioni sulla sicurezza, conservarle in un luogo sicuro.

A proposito delle icone

Le icone mostrate di seguito vengono usate in questo documento per indicare la gravità delle ferite o dei danni alle cose che possono derivare se le informazioni segnalate dall'icona vengono ignore e il prodotto viene di conseguenza utilizzato in modo scorretto.

AVVISO

Questa Icona indica che, se non si seguono le informazioni, ne può risultare un rischio di morte o di ferite gravi.

ATTENZIONE

Questa icona indica che, se non si seguono le informazioni, ne può risultare un rischio di lesioni alle persone o di danni agli oggetti.

Le icone visualizzate di seguito sono utilizzate per indicare la natura delle istruzioni da osservare.

Le icone di forma triangolare segnalano all'utente informazioni che richiedono attenzione ("Importante").

Le icone di forma circolare con una barra diagonale segnalano all'utente azioni proibite ("Proibito").

Le icone di forma circolare piene con la presenza di un punto esclamativo segnalano all'utente un'azione da eseguire ("Richiesto").

AVVISO

Non utilizzare

in bagno o nella doccia

Non smontare

Non immergere o esporre all'acqua. La mancata osservanza di questa precauzione potrebbe causare incendi o scosse elettriche.

Non smontare (non aprire la struttura esterna). La man-cata osservanza di questa precauzione potrebbe cau sare incendi, scosse elettriche o infortuni derivanti dal malfunzionamento del prodotto.

! AVVISO
	Se la struttura esterna dovesse rompersi in seguito a una caduta o a un altro incidente, non toccare i componenti esposti.In caso non ci si attenga a questa precauzione, potrebbero verifi carsi scosse elettriche o infortuni derivanti dal contatto con le parti danneggiate. Rimuovere immediatamente la batteria della fotocamera, avendo cura di evitare infortuni o scosse elettriche, e portare il prodotto presso il punto vendita per una consulenza.
	Non appoggiare su superfi ci instabili.Il prodotto potrebbe cadere, causando lesioni personali.
	Non guardare il sole attraverso l'obiettivo o i mirini della fotocamera.La mancata osservanza di questa precazione può provocare danni permanenti alla vista.

ATTENZIONE
	Non usare o conservare il prodotto in luoghi dove c'è presenza di vapore o fumo, e in luoghi molto umidi ed estremamente polverosi. La mancata osservanza di q precauzione potrebbe causare incendi o scosse elettriche.

ATTENZIONE
	Non lasciare in luoghi esposti alla luce diretta del sole o ad elevate temperature, come ad esempio all'interno di un abitacolo chiuso in un giorno di sole. La osservanza di questa precauzione potrebbe causare incendi.
	Tenere fuori dalla portata dei bambini piccoli. Questo prodotto può provocare danni fi sici se lasciato nelle mani di un bambino.
	Non maneggiare il prodotto con le mani bagnate. La mancata osservanza di questa precauzione potrebbe causare scosse elettriche.
	Non inquadrare il sole quando si scattano foto di sogget in controluce. Luce solare messa a fuoco nella fotocamera quando il sole si trova all'interno o vicino all'in-quadratura potrebbe causare incendi o bruciature.
	Quando non si usa il prodotto, rimettere i tappi copri ottica e conservarlo lontano dalla luce diretta del sole. La luce del sole messa a fuoco dall'obiettivo potrebbe causare incendi o bruciature.
	Non trasportare la fotocamera o l'obiettivo mentre sono attaccati ad un treppiede. Il prodotto potrebbe cadere o urtare altri oggetti, causando lesioni personali.Non ruotare rapidamente la fotocamera mentre si regge l'impugnatura. La mano potrebbe colpire il treppiedi il piedino fl angia treppiedi, provocando lesioni.
	Prima di maneggiare la fotocamera, allentare o serrare completamente la vite di blocco della fl angia treppiedi a seconda che la fotocamera sarà usata in un orientamento fi sso o sarà ruotata. Se la vite è solo parzialmente serrata, la fotocamera potrebbe spostarsi inaspettatamente, provocando lesioni.

Smaltimento di apparecchi elettrici ed elettronici nelle abitazioni private

Nell'Unione Europea, in Norvegia, Islanda e Liechtenstein: questo simbolo sul prodotto, oppure nel manuale e nella garanzia e/o sulla confezione, indica che il prodotto non deve essere trattato alla stregua dei rifi uti domestici. Invece, il prodotto dovrebbe essere portato a un punto di raccolta predisposto per il riciclo di apparecchiature elettriche ed elettroniche.

Assicurando un corretto smaltimento del prodotto, si potranno impedire possibili conseguenze negative per l'ambiente e la salute umana, che potrebbero essere causate da un inappropriato trattamento del prodotto.

Il riciclo dei materiali aiuterà la conservazione delle risorse naturali. Per informazioni più dettagliate sul riciclo del prodotto, contattare l'ufficio della propria città, il servizio di smallimento dei rifi uti domestici o il negozio dove si è acquistato il prodotto.

In Paesi diversi da Unione Europea, Norvegia, Islanda e Lichtenstein: se si desidora eliminare questo prodotto, comprese le batterie o gli accumulatori, contattare le autorità locali per informazioni sul metodo corretto di smaltimento.

Prima di usare questo prodotto

Alcune funzionalità dell'obiettivo non sono disponibili con versioni più vecchie del fi rmware della fotocamera. Assicurarsi di aggiornare il fi rmware della fotocamera alla versione più recente. Le istruzioni su come visualizzare la versione del fi rmware della fotocamera e su come aggiornarlo, sono disponibili al seguente sito:

Se non si dispone di un computer, è possibile rivolgersi presso il distributore locale presente sull'elenco "FUJIFILM Worldwide Network" fornito con la fotocamera, per ricevere supporto tecnico.

Cura del prodotto

• Non aff errare o tenere la fotocamera dal paraluce quando se ne usa uno.
• Mantenere i contatti dell'obiettivo puliti.
• Usare un soffi atore per rimuovere polvere e altri residui dalle superfi ci di vetro dell'obiettivo o del fi Itro. Per rimuovere macchie e impronte digitali, applicare una piccola quantità di detergente per

obiettivi su un panno di cotone pulito e morbido o su una velina per la pulizia dell'obiettivo e pulire dal centro verso l'esterno con un movimento circolare, assicurandosi di non lasciare macchie o toccare il vetro con le dita.

- Per pulire l'obiettivo, non usare mai solventi organici come diluenti o benzene.

Fissare i tappi copri ottica anteriore e posteriore quando non si usa l'obiettivo.

• Conservare l'obiettivo e il fi ltro in luoghi freschi e asciutti per evitare muff a e ruggine. Non conservare alla luce diretta del sole o con naftalina e canfora.
• Tenere l'obiettivo asciutto. La ruggine potrebbe causare danni irreparabili. Asciugare pioggia e goccioline d'acqua.
• Lasciare l'obiettivo in luoghi estremamente caldi potrebbe causare danni o deformazioni.
• Si noti che, a seconda delle posizioni della fotocamera e del treppiedi, la mano che regge l'impugnatura della fotocamera potrebbe entrare in contatto con il treppiedi o con il piedino fl angia treppiedi quando la fotocamera viene ruotata.

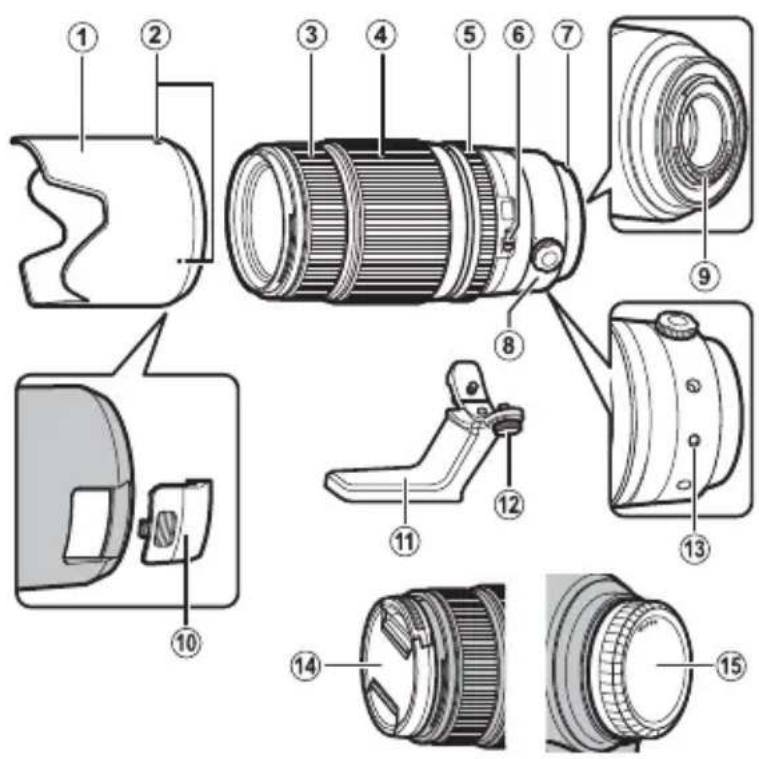

Componenti dell'obiettivo

XF50-140 mm F2.8 R LM OIS WR

① Paraluce
② Guide per il montaggio
③ Ghiera messa a fuoco
④ Anello zoom
⑤ Ghiera diaframmi
⑥ Interruttore O.I.S.
⑦ Guide per il montaggio (lunghezza focale)
⑧ Vite di blocco della fl angia treppiedi
⑨ Contatti obiettivo
⑩ Coperchio rimovibile per l'accesso al fi ltro polarizzante
⑪ Piedino fl angia treppiedi
⑫ Vite di innesto piedino treppiedi
⑬ Indice posizione di rotazione obiettivo
⑭ Tappo copri ottica
⑮ Tappo protezione ottica posteriore

La montatura dell'obiettivo include un anello di gomma per assicurare che l'obiettivo resti a prova di polvere e di spruzzi. L'anello può essere sostituito a pagamento in qualsiasi centro di assistenza FUJIFILM.

Montaggio obiettivo

Consultare il manuale della fotocamera per informazioni sul montaggio e smontaggio degli obiettivi. Notare che questo prodotto non è compatibile con fotocamere a pellicola con attacco X.

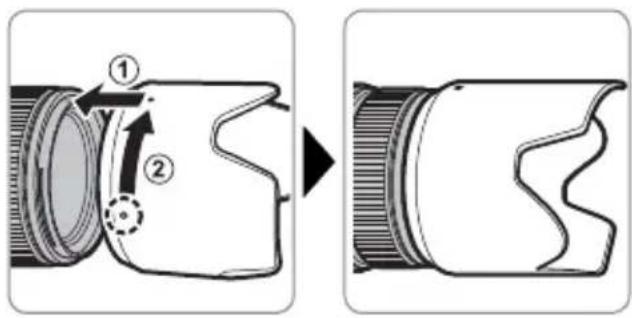

Rimozione dei tappi copri ottica

Rimuovere i tappi come illustrato in fi gura.

Quando è attaccato, il paraluce ridu rifl esso e protegge l'elemento anteriore obiettivo.

Accessori in dotazione

• Tappo copri ottica
• Tappo protezione ottica posteriore
- Paraluce
- Involucro di protezione
- Piedino fl angia treppiedi

IT-6 ITALIANO

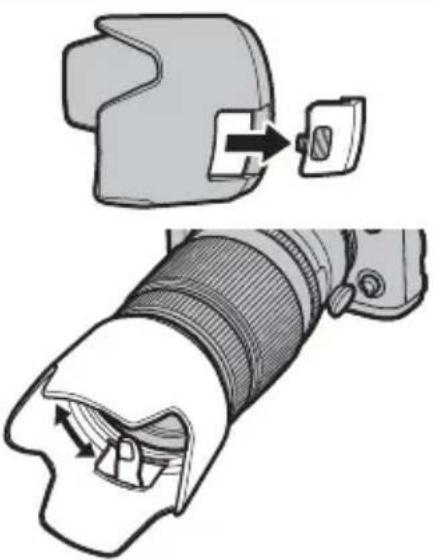

Il fi Itro polarizzante

Per accedere al fi Itro polarizzante, staccare il coperchio rimovibile prima di fi ssare il paraluce.

Il fi ltro può essere ruotato inserendo un dito attraverso il foro.

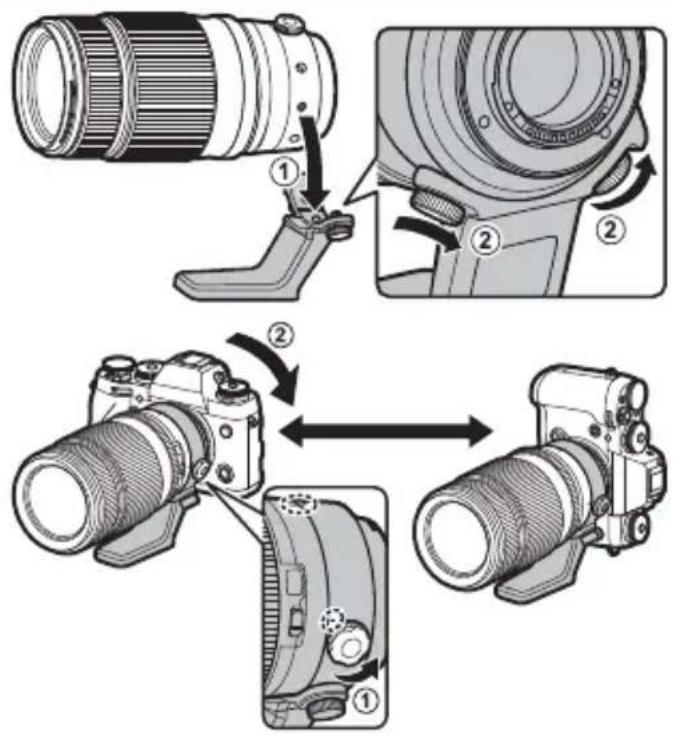

Il piedino fl angia treppiedi

Per fi ssare il piedino fl angia treppiedi, alline- are il riferimento di innesto sul piedino con l'indice posizione di rotazione obiettivo e serrare la vite di innesto piedino treppiedi.

Per ruotare la fotocamera da orientamento orizzontale a verticale o viceversa senza staccarla dal treppiedi, allentare la vite di blocco della fl angia treppiedi.

① Serrare la vite saldamente per evitare che la fotocamera ruoti inaspettatamente.

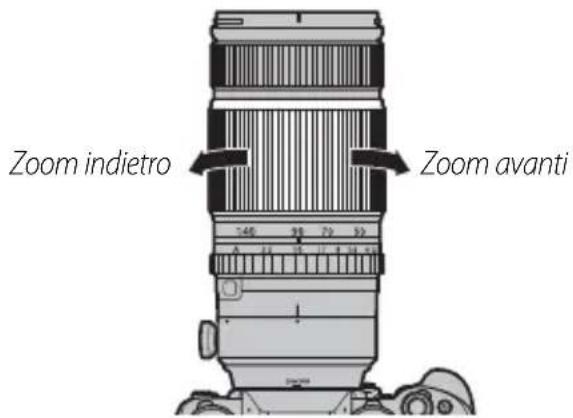

Ruotare l'anello zoom verso sinistra per zoomare indietro, riducendo l'ingrandimento e aumentando l'area visibile nell'inquadratura. Ruotare l'anello verso destra per zoomare in avanti, aumentando l'ingrandimento in modo che il soggetto occupi maggiore area possibile nell'inquadratura.

① L'utilizzo dell'anello dello zoom mentre l'obiettivo è bagnato facilita l'insinuarsi dell'acqua all'interno dell'obiettivo. Asciuga-re tutta l'acqua dall'obiettivo prima di usare l'anello dello zoom.

Stabilizzazione ottica dell'immagine (Optical Image Stabilization (OIS))

Per utilizzare la stabilizzazione ottica dell'immagine, far scorre-re l'interruttore O.I.S. su ON.

La ghiera diaframma

Con impostazioni diverse da A, è possibile regolare l'apertura ruotando la ghiera diaframma (modalità di esposizione A e M).

Ghiera diaframma

Specifi che

Tipo	XF50-140 mm F2.8 R LM OIS WR
Struttura dell'obiettivo	23 componenti in 16 gruppi (include 5 elementi a dispersione extra bassa (ED) e 1 elemento super ED)
Lunghezza focale (equivalente al formato 35 mm)	f=50-140 mm (76-213 mm)
Angolo di visuale 31,7°-11,6°
Massima apertura diaframma f/2,8
Minima apertura diaframma f/22
Controllo diaframmaNumero di lame 7 (apertura diaframma circolare)f/stop 1⁄2 EV (19 stop)
Distanza messa a fuoco	Normale: 1 m-∞Macro: 1 m-3 m
Ingrandimento massimo T: 0,12 ×
Dimensioni esterne: Diametro×Lunghezza* (circa)* Distanza dalla fl angia di innesto obiettivo della fotocamera	∅82,9×175,9 mm
Peso* (circa)* Esclusi tappi, paraluce e piedini fl angia treppiedi	995 g
Dimensioni fi ltro	∅72 mm

① Miglioramenti possono comportare cambi senza preavviso alle specifiche e all'aspetto.
① In base al modo in cui questo obiettivo è costruito, l'“Indicatore di distanza” visualizzato dalla fotocamera potrebbe in alcuni casi diff erire dall'eff ettiva distanza di messa a fuoco. Usare l'“Indicatore di distanza” solo come guida.
