РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YT-82955 Yato

BG АКУМУЛАТОРНА НИТАЧКА

YT-82955

YT-82956

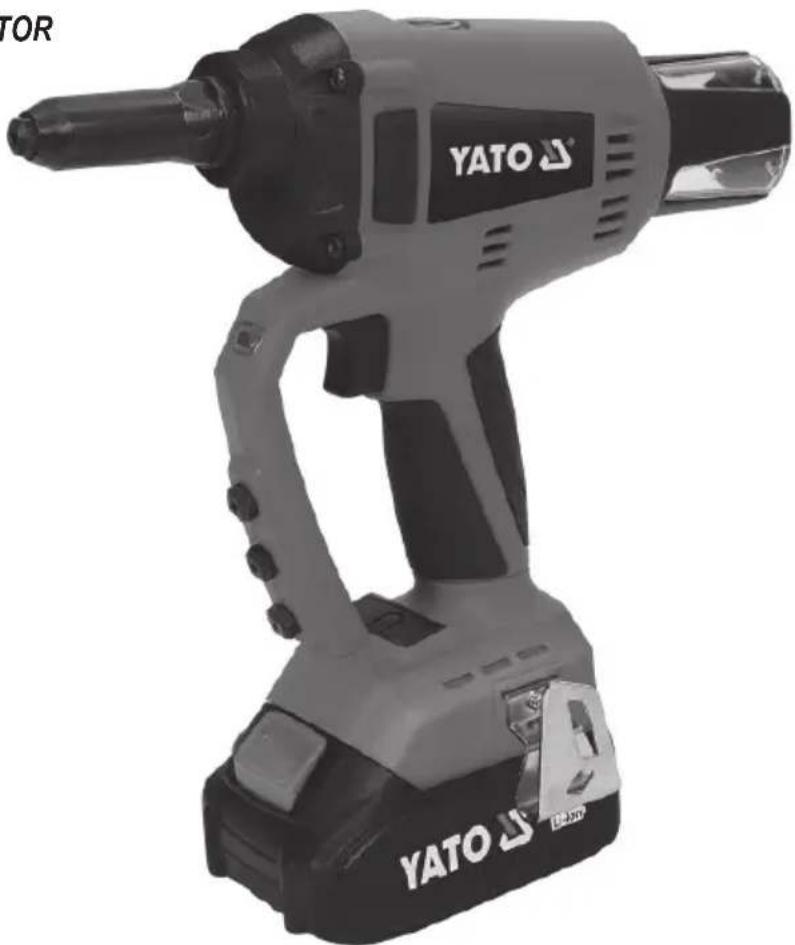

1. головка
2. защита щечек
3. контейнер для вытяжных
   заклепок
   4.выключатель
4. рукоятка
5. гнездо аккумулятора
6. выключатель лампы
   8.лампа
7. аккумулятор
8. зарядное устройство
   для аккумулятора

PL

Прочитать инструкцию

Пользоваться защитными очками

Пользоваться средствами защиты слуха

Этот символ информирует о запрете помещать изношенное электрическое и электронное оборудование (в том числе батареи и аккумуляторы) вместе с другими отходами. Изношенное оборудование должно собираться селективно и передаваться в точку сбора, чтобы обеспечить его переработку и утилизацию, для того, чтобы ограничить количество отходов, и уменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в электрическом и электронном оборудовании, может представлять угрозу для здоровья человека, и приводить к негативным изменениям в окружающей среде. Домашнее хозяйство играет важную роль при повторном использовании и утилизации, в том числе, утилизации изношенного оборудования. Подробную информацию о правильных методах утилизации можно получить у местных властей или у продавца.

ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

Аккумуляторный заклепочник предназначен для крепления предметов с помощью вытяжных заклепок. Благодаря большой силе вытягивания можно использовать вытяжные заклепки из алюминия и нержавеющей стали. Питание от аккумулятора обеспечивает высокую мобильность инструмента. Правильная, надежная и безопасная работа изделия зависит от надлежащей эксплуатации, поэтому:

Прежде чем приступить к работе с инструментом, необходимо прочитать все руководство и сохранить его.

Поставщик не несет ответственности за любые повреждения и травмы, возникшие в результате использования устройства не по назначению, несоблюдения правил техники безопасности и рекомендаций данного руководства. Использование инструмента не по назначению приводит к потере пользователем права на гарантийное обслуживание, а также на защиту в виде ответственности продавца перед покупателем в случае, если проданное изделие имеет физический или юридический дефект.

АКСЕССУАРЫ ДЛЯ ПРОДУКТА

Изделие поставляется с контейнером для сорванных штифтов заклепок и головками различных размеров.

Модель УТ-82955 оснащена зарядным устройством и аккумулятором, а модель УТ-82956 не оснащена аккумулятором и зарядным устройством.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Единица измерения Значение
Номер по каталогу YT-82955, YT-82956
Рабочее напряжение	[В пост. т.]	18
Вид соединяющих элементов вытяжные заклепки
Диаметр заклепок [мм] 2,4 - 5,0
Максимальный ход поршня	[мм]	25
Сила клепки	[кг] / [Н]	2040 / 20000
Максимальная толщина соединяемых материалов	[мм]	5
Уровень шума
- звуковое давление LpA ± KpA	[дБ]	81,0 ± 3,0
- акустическая мощность LwA ± KwA	[дБ]	92,0 ± 3,0
Степень защиты		IPX0
Класс изоляции		III
Уровень вибрации ah ± K	[м/с2]	3,94 ± 1,5
Вес	[кг]	1,6
Тип аккумулятора		Li-Ion
Емкость аккумулятора*	[Ач]	3
Энергия аккумулятора	[Втч]	54
Зарядное устройство*
Напряжение на входе	[B~]	220 - 240
Частота тока	[Гц]	50 / 60
Номинальная мощность	[Вт]	60
Напряжение на выходе	[В]	21 пост.
Выходной ток	[A]	2,4
Время зарядки**	[ч]	2

* только для моделей, оснащенных аккумулятором и зарядным устройством

** указанное время зарядки относится только к аккумулятору с емкостью, указанной в таблице

Заявленное общее значение вибрации и заявленное значение шума были измерены с использованием стандартного метода испытаний и могут использоваться для сравнения одного инструмента с другим. Заявленное общее значение вибрации и заявленное значение шума можно использовать при первоначальной оценке воздействия.

Внимание! Значение вибрации во время работы с инструментом может отличаться от заявленного значения в зависимости от способа использования инструмента.

Внимание! Следует определить меры безопасности для защиты оператора, основанные на оценке воздействия эмиссии в реальных условиях использования (включая все части рабочего цикла, такие как время, когда инструмент выключен или находится в режиме ожидания, и время активации).

RU

ОБЩИЕ ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ ЭЛЕКТРОИНСТРУМЕНТОВ

Предостережение! Следует ознакомиться со всеми предостережениями по безопасности, иллюстрациями и спецификациями, которые доставлялись с этим электроинструментом / машиной. Несоблюдение их может привести к электрическому поражению, пожару или к серьезным травмам.

Сохранить все предостережения и инструкции для будущего отнесения.

Понятия «электроинструмент / машина», использованные в предостережениях, относится ко всем инструментам / машинам, которые приводятся в действие электрическим током, как проводных, так и беспроводных.

Безопасность рабочего места

Рабочее место следует сохранять при хорошем освещении и в чистоте. Беспорядок и слабое освещение могут быть причинами возникновения случаев.

Не следует работать электроинструментами / машинами в среде с увеличенным риском взрыва, который содержит горючие жидкости, газы или пары. Электроинструменты / машины генерируют искры, которые могут зажечь пыль или пары.

Не следует допускать детей и посторонних лиц к рабочему месту. Потеря концентрации может стать причиной потери контроля.

Электрическая безопасность

Штепсель провода должен подходить к сетевой розетке. Не полагается модифицировать штепсели каким-либо иным способом. Не полагается применять никаких адаптеров штепселя с заземленными электроинструментами / машинами. Не модифицированный штепсель, подходящий к розетке, уменьшает риск поражения электрическим током.

Следует избегать контакта с заземленными такими поверхностями, как трубы, обогреватели и холодильники. Заземление тела увеличивает риск поражения электрическим током.

Не следует подвергать электроинструменты / машин на контакт с атмосферными осадками или влажностью. Вода и влажность, которая проникнет внутрь электроинструмента / машины, увеличивает риск поражения электрическим током.

Не протягивать питающий кабель. Не применять питающего кабеля, чтобы носить, тянуть или отсоединять штепсель от сетевой розетки. Избегать контакта питающего кабеля с теплом, маслами, острыми кромками и подвижными частями. Повреждение или спутывание питающего кабеля увеличивает риск поражения электрическим током.

В случае работы вне закрытых помещений, следует применять удлинители, предназначенные для работы вне закрытых помещений. Использование удлинителя, приспособленного для работы наружу помещений, уменьшает риск поражения электрическим током.

В случае, когда применение электроинструмента / машин во влажной среде является неизбежным, тогда как защиту от напряжения питания следует применять устройство дифференциального тока (УДТ) [англ. residual current device, RCD]. Применение УДТ уменьшает риск поражения электрическим током.

Персональная безопасность

Будь бдителен, обращай внимание на то, что делаешь, и храни здравый рассудок во время работы с электроинструментом / машиной. Не применяй электроинструмента / машины, будучи переутомленным или под воздействием наркотиков алкоголя или лекарств. Даже минута невнимания во время работы может привести к серьезным персональным травмам.

Применяй средства персональной защиты. Всегда накладывай защиту зрения. Применение средств персональной защиты, таких как пылезащитный респиратор, противоскользящая защитная обувь, каски и защитники слуха, уменьшают риск серьезных персональных травм.

Предотвращай случайный ввод в действие. Убедись, что электрический включатель перед подсоединением к питанию и/или аккумулятору, поднесением или переноской электроинструмента / машины, находится в позиции «выключен». Переноска электроинструмента / машины с пальцем на включателе или питание электроинструмента / машины, когда включатель находится в позиции «включен», может привести к серьезным травмам.

Перед включением| электроинструмента / машины сними все ключи и другие инструменты, которые были использованы для его регулировки. Ключ, оставленный на вращательных элементах инструмента / машины, может вести к серьезным травмам.

Не протягивай руку и не высовывайся очень далеко. Удерживай соответствующее положение, а также равновесие на протяжении всего времени. Это позволит легче овладеть электроинструментом / машиной в случае непредвиденных ситуаций во время работы.

Соответственно одевайся. Не надевай более свободную одежду или бижутерию. Удерживай волосы и одежду в отдалении от подвижных частей электроинструмента / машины. Свободная одежда, бижутерия или длинные волосы могут быть схвачены подвижными частями.

Если устройства приспособлены для присоединения вытяжки| пыли или накопления пыли, убедись, что они были

RU

подсоединены и использованы правильно. Применение вытяжки пыли уменьшает риск угроз, связанных с пылями.

Не позволь, чтобы опыт, приобретенный частым использованием инструмента / машины, повлекли беззаботность и игнорирование правил безопасности. Беззаботное действие может привести до серьезных травм в одну долю секунды.

Эксплуатация и заботливость об электроинструменте / машине

Не перегружай электроинструмент / машину. Применяй электроинструмент / машину, соответствующий для выбранного применения. Соответствующий электроинструмент / машина обеспечит лучшую и более безопасную работу, если будет использован для спроектированной нагрузки.

Не применяй электроинструмент / машину, если электрический включатель не делает возможным включение| и выключение. Инструмент / машина, который не дается контролировать при помощи сетевого выключателя является опасным и его следует сдать в ремонт.

Отсоедини штепсель от питающей розетки и/или демонтируй аккумулятор, если является отключаемым от электроинструмента / машины перед регулировкой, заменой принадлежностей или хранением инструмента / машины. Такие предохранительные мероприятия позволят избежать случайного включения электроинструмента / машины.

Храни инструмент в недоступном для детей месте, не позволь лицам, незнающим обслуживания электроинструмента / машины или этих инструкций, пользоваться электроинструментом / машиной. Электроинструменты / машины опасны в руках пользователей, не прошедших курсы подготовки.

Проводи технический уход за электроинструментами / машинами, а также за принадлежностью. Проверяй инструмент / машину под углом несоответствия или насечек подвижных частей, повреждений частей, а также каких-либо других условий, которые могут повлиять на действие электроинструмента / машины. Повреждения следует починить перед использованием электроинструмента / машины. Много случаев вызваны несоответственным техническим уходом за инструментами / машинами.

Режущие инструменты следует удерживать в чистоте и в заостренном состоянии. Режущие инструменты с острыми кромками с соответственно проведенным техническим уходом являются менее склонными к защемлению/заклиниванию и можно легче контролировать их во время работы.

Применяй электроинструменты / машины, принадлежности и инструменты, которые вставляются и т.д. согласно с данными инструкциями, принимая во внимание вид и условия работы. Применение инструментов для другой работы, чем для которой были спроектированы, может привести до возникновения опасной ситуации.

Рукояти и поверхности для хватки сохраняй сухими, чистыми, а также свободными от масла и мази. Скользкие рукояти и поверхности для хватки не позволяют на безопасное обслуживание, а также контролирование инструмента / машины в опасных ситуациях.

Ремонты

Ремонтируй электроинструмент / машину только в учреждениях, имеющих на это служебные права, которые применяют только оригинальные запчасти. Обеспечь эту соответствующую безопасность работы электроинструмента.

УСЛОВИЯ БЕЗОПАСНОСТИ В ОТНОШЕНИИ ЗАКЛЕПОЧНИКА

Всегда предполагать, что в инструменте находятся заклепки. Захват инструмента без должного внимания может привести к неожиданному выстрелу заклепки и травме.

Не направлять инструмент ни на себя, ни на кого-либо поблизости. Неожиданное нажатие на спусковой крючок приведет к выстрелу заклепки, приводя к травме.

Не эксплуатировать инструмент, пока он не будет надежно закреплен на заготовке. Если инструмент не соприкасается с заготовкой, закплепка может отскочить от нее.

Отключить инструмент от источника питания, если заклепка застряла в инструменте. При удалении застрявшей заклепки инструмент может случайно сработать, если не будет выключен.

Соблюдать осторожность при удалении застрявшей заклепки. Механизм может быть сжат и заклепка может выстрелить со значительной силой при ее удалении.

Не использовать инструмент для крепления электрических кабелей. Инструмент не предназначен для прокладки электрических кабелей и может повредить их изоляцию, что может привести к поражению электрическим током либо возгоранию.

ЭКСПЛУАТАЦИЯ ИНСТРУМЕНТА

Подготовка к эксплуатации

Перед началом работы необходимо установить головку, приспособленную к диаметру штифта заклепок. Головка с выбранным диаметром должна быть ввинчена в защиту щечек. Нижняя, наружная стенка контейнера оснащена торцевым ключом с размером, подходящим для гайки головки (II).

Неиспользуемые головки необходимо закрутить в крышку рукоятки. Это позволит их не потерять.

Перед началом работы убедиться, что на задней части корпуса установлен контейнер для вытягиваемых заклепок. Если он не установлен, установить пустой контейнер, прикрутив его до упора в гнездо в задней части корпуса (III). Контейнер следует вкручивать вручную без использования инструментов.

RU

Для питания инструмента можно использовать только следующие 18-вольтные литий-ионные аккумуляторы УАТО: УТ-82842, УТ-82843, УТ-82844 и УТ-82845, которые можно заряжать только с помощью зарядных устройств УАТО УТ-82848 или УТ-82849. Запрещается использовать другие аккумуляторы с другим номинальным напряжением, не соответствующие гнезду инструмента. Запрещается переделывать разъем и/или аккумулятор, чтобы подогнать их друг к другу.

Вставьте заряженный аккумулятор в направляющие гнезда для аккумулятора, чтобы защелка аккумулятора зафиксировала его (IV). Убедитесь, что аккумулятор случайно не выскользнет из гнезда прибора.

После установки аккумулятора инструмент готов к работе.

Зарядка аккумулятора (IX)

Внимание! Перед зарядкой отсоедините блок питания зарядной станции от сети, вытащив вилку блока питания из розетки электрической сети. Кроме того, очистите аккумулятор и его клеммы от грязи и пыли мягкой сухой тканью.

Аккумулятор имеет встроенный индикатор заряда. После нажатия на кнопка загорятся индикаторные диоды, тем сильнее, чем более заряжен аккумулятор. Если светодиоды не загораются при нажатии кнопки, это означает, что аккумулятор разряжен.

Отсоедините аккумулятор от инструмента.

Вставьте аккумулятор в гнездо зарядного устройства.

Подключите зарядное устройство к электрической розетке.

Загорится красный светодиод, указывающий на процесс зарядки.

Когда зарядка будет завершена, красный светодиод погаснет, а зеленый светодиод загорится, указывая на то, что аккумулятор полностью заряжен.

Выньте вилку блока питания из розетки электрической сети.

Выньте аккумулятор из зарядной станции, нажав кнопку защелки аккумулятора.

Внимание! Если при подключении зарядного устройства к сети загорается зеленый светодиод, аккумулятор полностью заряжен. В этом случае зарядное устройство не начнет процесс зарядки.

Работа с заклепочником

Соединяемые материалы следует подготовить, поместив их друг на друга, а затем закрепив, напр., зажимами, тисками и т.п. Убедиться, что общая толщина соединяемых материалов не превышает значения, указанного в таблице с техническими данными. Соединяемые материалы должны максимально плотно прилегать друг к другу. Если между соединяемыми материалами есть зазор, заклепка может не соединить оба материала.

Проверить диаметр заклепок, предназначенных для соединения. Просверлить отверстие через оба соединяемых материала. Отверстие должно быть сквозным с диаметром, равным диаметру используемых заклепок. После завершения сверления убедиться, что отверстия в обоих материалах находятся на одной оси. Убедиться, что заклепка помещается в просверленные отверстия. Если возможно, убедиться, что заклепка выступает с обеих сторон соединяемых материалов.

Вставить заклепку в отверстие головки заклепочника так, чтобы ее фланец упирался в гайку головки (V).

Вставить выступающую из головки часть заклепки в отверстие, просверленное в соединяемых материалах (VI). Прижать головку к соединяемым материалам и нажать включатель заклепочника.

После заклепки материалов и срыва заклепочного штифта отпустить включатель и отстранить заклепочник от соединения. Убедиться, что сорванный штифт заклепки находится в контейнере. При необходимости направить заклепочник контейнером вниз.

После завершения работы отсоединить аккумулятор от инструмента, извлечь сорванные штифты из контейнера, предварительно выкрутив его из корпуса инструмента. Во время работы контролировать уровень заполнения контейнера и при необходимости опорожнять его. Затем приступить к техобслуживанию инструмента.

Инструмент имеет лампочку для освещения места заклепки. Лампочку можно включить, осторожно нажав на выключатель инструмента, а затем на выключатель лампочки. Лампочку выключается при повторном нажатии на выключатель.

Лампа выключается автоматически примерно через 1 минуту, чтобы уменьшить износ батареи.

Устранение засора

Если во время работы невозможно вставить заклепочный штифт в головку или сорванные штифты не перемещаются в контейнер, это может означать засор. В этом случае следует отсоединить аккумулятор от инструмента, вынув его из гнезда, а затем приступить к устранению засора.

Внимание! Устранение засора при установленном аккумуляторе может привести к непреднамеренному запуску инструмента, что может привести к серьезным травмам.

Открутить корпус головки с помощью ключа и снять его с головки (VII). Затем открутить переднюю часть головки (VIII) и устранить засор. После удаления засора установить головку в обратной последовательности.

Техобслуживание головки

Внимание! Техобслуживание головки проводить после отсоединения аккумулятора от инструмента. Техобслуживание, проводимое с установленным аккумулятором, может привести к непреднамеренному запуску инструмента, что может привести к серьезным травмам.

Демонтировать головку в соответствии с процедурой, описанной в разделе «Устранение засора». Каждый элемент очи-

RU

стить от металлических опилок и других загрязнений, а затем покрыть тонким слоем (т.н. пленкой) легкого машинного масла. Соберать головку и тщательно очистить корпус от смазки. Техобслуживание головки следует проводить не реже, чем через каждые 3000 установленных заклепок. Если во время техобслуживания обнаруживаются чрезмерно изношенные или поврежденные элементы, их необходимо заменить новыми перед началом дальнейшей эксплуатации.

Инструкции по безопасной зарядке аккумулятора

Внимание! Перед началом зарядки необходимо убедиться, что корпус блока питания, шнур и штепсельная вилка не имеют трещин или повреждений. Запрещается использовать неисправную либо поврежденную зарядную станцию или блок питания! Для зарядки аккумулятора можно использовать только зарядную станцию и блок питания из комплекта аккумулятора. Использование любого другого блока питания может привести к возгоранию или повреждению инструмента. Зарядка аккумулятора может осуществляться только в закрытом, сухом помещении, защищенном от доступа посторонних лиц, особенно детей. Запрещается использовать зарядную станцию и блок питания без постоянного присмотра взрослых! Если им требуется выйти из помещения, в котором заряжается аккумулятор, необходимо отключить зарядное устройство от сети, вынув вилку блока питания из розетки. В случае появления в зарядном устройстве дыма, подозрительного запаха и т.п., необходимо немедленно вынуть вилку зарядного устройства из розетки!

Дрель-шуруповерт поставляется с не заряженным аккумулятором, поэтому перед началом эксплуатации его необходимо зарядить в соответствии с процедурой, описанной ниже, с помощью прилагаемых блока питания и зарядной станции. Аккумуляторы Li-Ion (литий-ионные) не подвержены т. н. "эффекту памяти", что позволяет подзаряжать их в любое время. Однако, рекомендуется полностью разряжать аккумулятор в процессе нормальной эксплуатации, а затем заряжать его до максимальной емкости. Если характер работ не позволяет реализовать данный алгоритм, тогда необходимо это делать, по крайней мере, каждые 10-20 циклов. Категорически запрещается разряжать аккумулятор, коротко замыкая его электроды, поскольку это вызывает необратимые повреждения! Также запрещается проверять состояние заряда аккумулятора путем замыкания электродов для проверки искрения.

Хранение аккумулятора

Для продления срока эксплуатации аккумулятора необходимо обеспечить надлежащие условия хранения. Аккумулятор выдерживает около 500 циклов "зарядка-разрядка". Аккумулятор следует хранить при температуре от 0 до 30 градусов по Цельсию и относительной влажности воздуха 50%. Для хранения аккумулятора в течение долгого времени, его необходимо зарядить примерно на 70% емкости. Во время длительного хранения необходимо периодически (один раз в год) заряжать аккумулятор. Не следует допускать чрезмерного разряда аккумулятора, поскольку это снижает срок его эксплуатации и может вызвать необратимые повреждения.

Во время хранения аккумулятор будет постепенно разряжаться из-за утечки. Процесс самопроизвольной разрядки зависит от температуры хранения: чем выше температура, тем быстрее происходит разрядка. Неправильное хранение аккумуляторов может привести к утечке электролита. В случае утечки электролита, место утечки требуется обработать нейтрализующим агентом, а при попадании электролита в глаза, необходимо тщательно промыть их большим количеством воды и немедленно обратиться к врачу. Запрещается использовать инструмент с поврежденным аккумулятором. В случае полного износа аккумулятора, его необходимо сдать в специализированный пункт утилизации отходов.

Транспортировка аккумуляторов

Литий-ионные аккумуляторы согласно законодательству являются опасными материалами. Пользователь инструмента можете перевозить инструмент с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае не требуется выполнять какие-либо дополнительные условия. В случае поручения транспортировки аккумуляторов третьим лицам (напр., доставка курьерской службой), необходимо соблюдать положения о транспортировке опасных материалов. Перед отправкой следует обратиться по этому вопросу к лицу, владеющему соответствующей квалификацией.

Запрещается транспортировать поврежденные аккумуляторы. На время транспортировки съемные аккумуляторы необходимо снять с инструмента, открытые контакты обмотать, напр., изолентой. В упаковке аккумуляторы требуется разместить таким образом, чтобы они не перемещались внутри упаковки во время транспортировки. Также необходимо соблюдать национальные положения о транспортировке опасных материалов.

КОНСЕРВАЦИЯ И ОСМОТРЫ

ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устройства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства путем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сервисном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.
