РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IVR-L 65/24-2 Kärcher

Использование по назначению ..... 137

Защита окружающей среды ..... 138

Принадлежности и запасные части 138

Комплект поставки 138

Предохранительные устройства..... 138

Описание устройства.... 139

Ввод в эксплуатацию 140

Эксплуатация.... 140

Завершение работы.... 141

Транспортировка.... 141

Хранение.... 141

Уход и техническое обслуживание. 141

Помощь при неисправностях ..... 141

Гарантия 142

Технические характеристики...... 142

Декларация о соответствии стандартам ЕС.... 143

Общие указания

Перед первым

использованием изделия

следует прочитать данное руководство по эксплуатации, действовать в соответствии с ним и сохранить его для последующего использования или следующего владельца устройства.

- Перед первым вводом в эксплуатацию следует обязательно ознакомиться с указаниями по технике безопасности № 5.956-249.0.

- Несоблюдение руководства по эксплуатации и указаний по технике безопасности может привести к повреждению устройства и опасности травмирования оператора и других лиц.

- При обнаружении транспортных повреждений сразу проинформировать торгового представителя.

Использование по назначению

⚠ПРЕДУПРЕЖДЕНИЕ

Вдыхание вредной для здоровья пыли

Опасность для здоровья

Запрещено использовать устройство для вредной пыли.

ВНИМАНИЕ

Короткое замыкание из-за высокой влажности

Повреждение устройства

Использовать устройство только в помещениях.

Устройство предназначено для:

• сбора содержащих масло жидкостей, смазочно-охлаждающих жидкостей и стружки;
• сбора горючих жидкостей (температура вспышки выше 55 °C);
• сбора невзрывоопасных веществ;
• сбора пыли и крупной грязи;
• промышленного использования, например, в складских и производственных помещениях;

- коммерческого использования, например, в гостиницах, школах, больницах, фабриках, магазинах, офисах и бюро по аренде недвижимости.

Устройство не предназначено для:

• сбора мелкой пыли;
• с б о р а горючих жидкостей (воспламеняющихся, легковоспламеняющихся, крайне огнеопасных в соответствии с директивой по опасным веществам 67/548/ЕЭС) (температура вспышки ниже 55 °C), а также смесей горючей пыли с горючими жидкостями.

Любое другое использование считается несоответствующим.

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке.

Упаковку необходимо утилизировать без ущерба для окружающей среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для

вторичной переработки, и зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и окружающей среды. Тем не менее, данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Указания по компонентам (REACH)

Для получения актуальной информации о компонентах см. www.kaercher.de/REACH

Принадлежности и запасные части

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства.

Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Комплект поставки

При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство.

Предохранительные устройства

Степень опасности

⚠️ ОПАСНОСТЬ

• Указание относительно непосредственно грозящей опасности, которая приводит к тяжелым травмам или к смерти.

⚠ПРЕДУПРЕЖДЕНИЕ

- Указание относительно возможной потенциально опасной ситуации, которая может привести к тяжелым травмам или к смерти.

△ОСТОРОЖНО

- Указание на потенциально опасную ситуацию, которая может привести к получению легких травм.

ВНИМАНИЕ

- Указание относительно возможной потенциально опасной ситуации, которая может повлечь за собой материальный ущерб.

Указания по технике безопасности

⚠ПРЕДУПРЕЖДЕНИЕ

• Устройство не предназначено для сбора вредной для здоровья пыли.
• Обеспечить защиту устройства от дождя. Не хранить устройство под открытым небом.
• Перед каждым вводом в эксплуатацию проверять, подсоединены ли кабели уравнивания потенциалов (проводы заземления).

⚠OCTOPOЖНО

- Выключать устройство после каждого использования и извлекать штепсельную вилку из розетки.

ВНИМАНИЕ

• Использовать устройство только в помещениях.
• Опасность защемления! Использовать перчатки при съеме или установке головки пылесоса, блока фильтра или сборной емкости.
• Опасность повреждения! Не проводить уборку без фильтра или с использованием поврежденного фильтра
• Использовать защитную обувь при работе с устройством.
• Перемещать устройство только со скоростью ходьбы, а на спусках — вдвоем, если это необходимо.
• Не допускать выброса пыли при замене принадлежностей.

Поведение в случае возникновения аварийной ситуации

⚠️ ОПАСНОСТЬ

Опасность травмирования и повреждения при всасывании легковоспламеняющихся материалов, в случае короткого замыкания или других неисправностей электрооборудования

Опасность вдыхания вредных газов, опасность поражения электрическим током, опасность получения ожогов. В аварийной ситуации выключить устройство и извлечь штепсельную вилку из розетки.

Электрическое подключение

Устройство можно подключать только к точке электросети, выполненной электриком в соответствии с IEC 60364. Параметры подключения см.

Технические характеристики и на заводской табличке. Использование удлинителей запрещено.

⚠️ ОПАСНОСТЬ

Опасность удара электрическим током

Опасность для жизни Не переезжать, не защемлять и не растягивать электрические соединительные кабели, чтобы не повредить их. Защищать кабель от высоких температур, воздействия масла или повреждения острыми краями. Перед началом работы с устройством проверить сетевой кабель. Не эксплуатировать устройство с поврежденным кабелем. Поручить замену поврежденного кабеля квалифицированному электрику.

Символы на устройстве

Отметка максимально допустимого уровня жидкости

См. главу Проверка индикации уровня заполнения.

Опасность повреждения устройства

Вытекание воды при превышении максимального уровня жидкости. Опорожнять устройство до достижения максимального уровня жидкости.

Описание устройства

Рисунок см. на страницах с рисунками Рисунок А

① Направляющие ролики со стояночным тормозом
② Отметка максимального уровня
③ Сливной шланг
④ Бак для жидкости
⑤ Дугообразная ручка
⑥ Перегородка
⑦ Малая перегородка
⑧ Фильтр
⑨ Головка пылесоса
⑩ Разъем для всасывающего шланга

⑪Выключатель устройства
⑫ Фиксатор головки пылесоса
⑬Сетевой кабель
⑭ Держатель для принадлежности

Ввод в эксплуатацию

Рисунок см. на страницах с рисунками

1. Установить устройство в рабочее положение.
2. При необходимости зафиксировать устройство стояночным тормозом.
3. Убедиться, что головка пылесоса установлена правильно.
4. Вставить всасывающий шланг в патрубок для шланга.

Рисунок В

1. Установить необходимую принадлежность на всасывающий шланг.

Эксплуатация

Рисунок см. на страницах с рисунками

1. Вставить штепсельную вилку в розетку.
2. Включить устройство с помощью выключателя устройства.

Рисунок С

Примечание

Работа с одним двигателем

Приводные узлы с двумя двигателями могут работать и с одной турбиной.
3. Начать процесс уборки пылесосом.

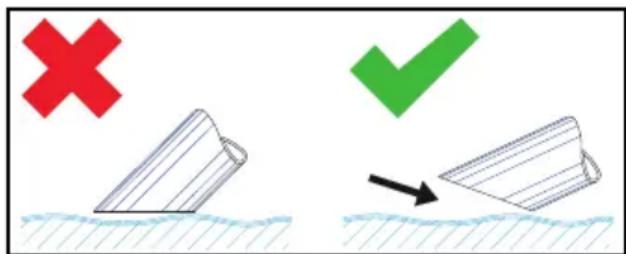

Процесс всасывания

При всасывании жидкостей погружать принадлежность только наполовину, чтобы обеспечить достаточное количество воздуха.

Проверка индикации уровня заполнения

Рисунок см. на страницах с рисунками Рисунок D

Примечание

Красная отметка на сливном шланге указывает на максимально допустимый уровень заполнения.

ВНИМАНИЕ

Опасность повреждения устройства

Переполнение бака для жидкости путем заполнения в течение нескольких секунд.

Постоянно контролировать уровень заполнения в баке для жидкости при сборе большого количества жидкости.

Опорожнение бака для жидкости

Рисунок см. на страницах с рисунками

1. Выключить устройство и отсоединить его от источника питания.
2. Переместить устройство к канализационной системе для слива жидкости.
3. Опорожнить бак для жидкости:

а Отсоединить сливной шланг от верхней шланговой муфты.

Рисунок Е

b Удерживая сливной шланг над соответствующей емкостью, слить содержимое.

1. Утилизировать содержимое согласно действующим предписаниям или использовать повторно.

Очистка бака для жидкости

Рисунок см. на страницах с рисунками

Примечание

Смазочно-охлаждающие жидкости на водной основе могут вызвать бактериальное загрязнение. Во время удаления отложений использовать соответствующую защитную одежду.

1. Опорожнить бак.
2. Удалить отложения из бака.
3. Утилизировать отложения в соответствии с действующими правилами.

Съем головки пылесоса

Рисунок см. на страницах с рисунками

1. Выключить устройство и отсоединить его от электросети.

2. Открыть фиксатор головки пылесоса. Рисунок F

3. Снять головку пылесоса и отложить в сторону.

Завершение работы

1. Выключить устройство выключателем.
2. Опорожнить и очистить бак для жидкости.
3. Снять принадлежность, при необходимости очистить и высушить.

Примечание

Опорожнять пылесос после каждого использования. Просушить пылесос при открытом баке.

Транспортировка

⚠ ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений

Во время хранения и транспортировки учитывать вес устройства.

1. При перевозке устройства в транспортных средствах зафиксировать его от скольжения и опрокидывания в соответствии с действующими правилами.

Хранение

⚠OCTOPOЖНО

Несоблюдение веса

Опасность получения травм и повреждений

Во время хранения и транспортировки учитывать вес устройства.

1. Хранить устройство только в помещении.

Уход и техническое обслуживание

1. Регулярно промывать устройство и принадлежности подходящей жидкостью и давать просохнуть.

2. Во избежание бактериального загрязнения не оставлять жидкость в устройстве.

3. При продолжительных перерывах в эксплуатации открыть крышку, чтобы испарилась остаточная влага.

4. Заменить поврежденный фильтр.

Замена фильтра

Рисунок см. на страницах с рисунками Рисунок G

1. Снять головку пылесоса (см. главу Съем головки пылесоса).
2. Разъединить резьбовое соединение зажимных колец.
3. Снять малую перегородку.
4. Снять и заменить фильтр.
5. Установить новый фильтр. При установке следить за тем, чтобы фильтр был установлен правильно.
6. Установить и привинтить зажимные кольца.

Помощь при неисправностях

⚠️ ОПАСНОСТЬ

Опасность травмирования

Опасность непреднамеренного запуска устройства и опасность поражения электрическим током Перед проведением любых работ на устройстве выключить устройство и извлечь штепсельную вилку из розетки.

Все проверки и работы с электрическими частями должны осуществляться специалистом.

Двигатель (всасывающая турбина) не включается

Отсутствует электрическое напряжение

• Проверить розетку и предохранитель системы электропитания.
• Проверить сетевойкабель и штепсельную вилку устройства.

Сила всасывания ослабевает

Сопло, всасывающая трубка или всасывающий шланг засорены.

- Проверить и при необходимости очистить сопло, всасывающую трубку или всасывающий шланг.

Фильтр загрязнен.

- Очистить фильтр.

Опорожнение бака для жидкости занимает много времени

Сливной шланг сдавлен или засорен.

- Проверить и при необходимости очистить сливной шланг.

Сервисная служба

Если неисправность не удается устранить, устройство необходимо отправить на проверку в сервисную службу.

Гарантия

В каждой стране действуют соответствующие условия гарантии, установленные нашей дочерней сбытовой компанией. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственном браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую

организацию, продавшую изделие, или в ближайшую уполномоченную службу сервисного обслуживания.

(Адрес указан на обороте)

Дополнительную информацию о гарантии (при наличии) можно найти в области сервисного обслуживания на местном веб-сайте Kärcher в разделе «Загрузки».

Дата выпуска отображается на заводской табличке либо в формате MM/YYYY, где MM - месяц производства, YYYY - год производства, либо в законированном виде.

При этом отдельные цифры имеют следующее значение:

Пример: 30290

3 год выпуска
0 столетие выпуска
2 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска
Таким образом, в данном примере код 30290 означает дату выпуска 09 /(2)023.

Технические характеристики

		IVR-L 65/24-2 с принадлежностями
Электрическое подключение
Напряжение сети V 220-240
Фаза ~ 1
Частота сети Hz 50-60
Степень защиты I
Номинальная мощность W	2	4	0
Сетевой предохранитель (инертный)	A	16
Размеры и вес
Типичный рабочий вес	kg	47
Длина х ширина х высота	mm	718 x 526 x 1251
Условия окружающей среды
Температура окружающей среды	°C	+40
Рабочие характеристики устройства
Объем бака	I	65
Расход воздуха	l/s	2 x 74
Разрежение	kPa (mbar)	23 (230)
Номинальный диаметр всасывающего шланга		DN50

Расчетные значения в соответствии с EN 60335-2-69

Вибрация на руке/кисти	m/s2	< 2,5
Погрешность K m/s	2	0,2
Уровень звукового давления LpA	dB(A) 67
Погрешность KpA	dB(A) 2
Сетевой кабель
Сетевой кабель H07BQ-F mm	2	3 x 1,5
Номер детали (EU)		9.990-835.0
Длина шнура m	1	0

Сохраняется право на внесение технических изменений.

Декларация о соответствии стандартам ЕС

Настоящим заявляем, что упомянутое ниже изделие соответствует соответствующим положениям перечисленных директив и регламентов. При любых изменениях изделия, не согласованных с нашей компанией, данная декларация теряет свою силу.

Изделие: Пылесос для сухой уборки Изделие: Пылесос для влажной и сухой уборки

Тип: 9.990-xxx

Директивы и регламенты

2006/42/EC (+2009/127/EC)

2014/30/EC

2011/65/EC

Примененные гармонизированные стандарты

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Имя и адрес

Лицо, ответственное за ведение документации:

A. Xar (A. Haag)

Kärcher Industrial Vacuuming GmbH

73550 Waldstetten (Германия)

Тел.: [phone]

Факс: [phone]

Нижеподписавшиеся лица действуют по поручению и по доверенности

руководства компании.

Kärcher Industrial Vacuuming GmbH

73550 Waldstetten (Германия)

Тел.: [phone]

Факс: [phone]

3Mict

Комплект поставки 145

Тел.: [phone]

Факс: [phone]

Тел.: [phone]

Факс: [phone]

Мазмуны

Жалпы нускаулар 150

туралы декларация 156

Жалпы нускаулар

Роберт-Бош-Штрассе 4-8

73550 Waldstetten (Германия)

Тел.: [phone]

Факс: [phone]

Waldstetten, 2024/09/01

Роберт-Бош-Штрассе 4-8

73550 Waldstetten (Германия)

Тел.: [phone]

Факс: [phone]

Съдържание

Общи указания 157

Предназначение.... 157

Описание на уреда.... 159

Пускане в експлоатация 159

Експлоатация.... 159

Поведение при аварии

⚠️ ОПАСНОСТ

Пускане в експлоатация

Телефон: [phone]

Факс: [phone]

Тел.: [phone]

Факс: [phone]

目录

一般提示.... 163

按规定使用.... 163

环境保护.... 163

附件和备件.... 163

供货范围.... 164

安全装置.... 164

设备说明.... 164

调试.... 164

运行.... 165

结束运行.... 165

运输.... 165

存放.... 165

维护和保养.... 165

故障帮助.... 166

质量保证.... 166

技术数据.... 166

欧盟一致性声明.... 167

一般提示
