РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H32K85FFX HAIER

ЗА ДА СЕ НАМАЛИ РИСКЪТ ОТ ТОКОВ УДАР, НЕ ОСТРАНЯВАЙТЕ КАПАКА (ИЛИ ГЪРБА). ВЪТРЕ НЯМА ЧАСТИ, КОИТО ДА СЕ РЕМОНТИРАТ ОТ ПОТРЕБИТЕЛЯ. СЕРВИЗНИТЕ ДЕЙНОСТИ ДА СЕ ИЗВЪРШВАТ ОТ КВАЛИФИЦИРАН ПЕРСОНАЛ.

ПОДГОТОВКА НА LED ТЕЛЕВИЗОРА ЗА СТЕНЕН МОНТАЖ

Дистанционно управление - 1 бр.

Ръководство - 1 бр.

Стойка - 2 бр.

Винтове - 4 бр.

Гаранционна карта - 1 бр.

СЕ Листовка - 1 бр.

LAN, ОПТИЧЕН, AV IN адаптер, HDMI3, HDMI2.

АУДИО-ВИДЕО УСТРОЙСТВА

РИЗИК УДАРУ СТРУМОМ! НЕ ВІДКРИВАТИ!

ЗАСТЕРЕЖЕННЯ

АБИ УНИКНУТИ УДАРУ СТРУМОМ, НЕ ЗНІМАЙТЕ КРИШКУ (АБО ЗАДНЮ ПАНЕЛЬ). ВСЕРЕДИНІ НЕМА ЧАСТИН, ЯКІ КОРИСТУВАЧІ МОГЛИ Б ОБСЛУГОВАТИ САМОСТІЙНО. ПО ОБСЛУГОВУВАННЯ ЗВЕРТАЙТЕСЯ ДО КВАЛІФІКОВАНОГО ПЕРСОНАЛУ.

Изображения в данном руководстве приводятся исключительно для справки и могут отличаться от фактического внешнего вида устройства. Конструкция и характеристики устройства могут быть изменены без предварительного уведомления.

LED-телевизор

1) Прочитайте данную инструкцию.
2) Сохраните данную инструкцию.
3) Обратите внимание на все предупреждения.
4) Следуйте всем инструкциям.
5) Не используйте данное устройство рядом с водой.
6) Очищайте только сухой тканью.
7) Не закрывайте вентиляционные отверстия, устанавливайте согласно инструкции.
8) Не устанавливайте вблизи источников тепла, таких как радиаторы, обогреватели, печи или другое оборудование (включая усилители), выделяющих тепло.
9) Если вилка из комплекта поставки не подходит к вашей розетке, обратитесь к электрику для замены устаревшей розетки.
10) Обеспечьте защиту шнура питания от наступления и защемления, особенно в местах нахождения вилок, розеток и выходов из устройства.
11) Используйте только насадки/аксессуары, указанные производителем.
12) Отключайте данное устройство от сети во время грозы или если оно не используется в течение длительного периода времени.
13) Все виды обслуживания должны выполняться квалифицированным сервисным персоналом. Техническое обслуживание требуется при любом повреждении устройства (например, при повреждении кабеля питания или его штепсельного разъема, при попадании жидкости или какого-либо предмета в устройство, при попадании устройства под дождь или в условия повышенной сырости, при ненадлежащей работе устройства или при его падении).
14) В качестве устройства отключения используется сетевая вилка, устройство отключения должно оставаться в рабочем состоянии.
15) Не следует препятствовать вентиляции, закрывая вентиляционные отверстия такими предметами, как газеты, скатерти, шторы и т. д.
16) На устройстве запрещено размещать источники открытого огня, например зажженные свечи.
17) Следует обратить внимание на экологические аспекты утилизации батарей.
18) Используйте устройство в умеренном климате. 19) Не следует подвергать устройство воздействию капель или брызг, а также запрещается ставить на него предметы, наполненные жидкостью, например вазы.
20) Предупреждение: Во избежание травм, связанных с наклоном устройства, всегда проверяйте, чтобы устройство полностью находилось на поверхности стола в горизонтальном положении.

ВНИМАНИЕ

ЧТОБЫ СНИЗИТЬ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ УСТРОЙСТВА НЕТ ЧАСТЕЙ, КОТОРЫЕ МОГУТ ОБСЛУЖИВАТЬСЯ ПОЛЬЗОВАТЕЛЕМ САМОСТОЯТЕЛЬНО. ОБРАТИТЕСЬ ЗА ПОМОЩЬЮ К КВАЛИФИЦИРОВАННОМУ ОБСЛУЖИВАЮЩЕМУ ПЕРСОНАЛУ.

Символ указывает на то, что внутри данного устройства присутствует опасное напряжение, создающее риск поражения электрическим током.

Символ указывает на то, что в руководстве пользователя, прилагаемом к данному устройству, содержатся важные инструкции по эксплуатации и техническому обслуживанию.

ПРЕДУПРЕЖДЕНИЕ.

Чтобы уменьшить риск возгорания или поражения электрическим током, не подвергайте данное устройство воздействию дождя или влаги.

ПРЕДУПРЕЖДЕНИЕ.

Батареи не должны подвергаться чрезмерному нагреву, например, от радиаторов, источников огня и т. п.

Этот символ означает переменное напряжение.

Этот символ означает постоянное напряжение.

Данный символ указывает на то, что данное устройство имеет двойную изоляцию между сетевым источником опасного напряжения и деталями, к которым пользователь имеет доступ. При обслуживании используйте только аналогичные запасные части.

Данная маркировка указывает на то, что устройство запрещено утилизировать вместе с другими бытовыми отходами. Чтобы предотвратить возможный ущерб для окружающей среды или здоровья человека в результате неконтролируемой утилизации отходов, ответственно относитесь к их переработке с целью повторного использования материальных ресурсов. Чтобы вернуть использованное устройство, воспользуйтесь сетью пунктов раздельного сбора отходов или обратитесь к продавцу, у которого было приобретено устройство. Он может сдать устройство на экологически безопасную переработку.

Регламент ЕС о батареях

Этот символ на батареях или на упаковке означает, что батареи, используемые в данном устройстве, не относятся к бытовым отходам. Для защиты окружающей среды и здоровья батареи следует утилизировать отдельно от других типов отходов, обратившись в местные организации по вторичной переработке.

Если батарея содержит более 0,004% свинца, под этим знаком указывается химический символ свинца (Pb). За дополнительной информацией об утилизации данных батарей обращайтесь в местные органы власти или в магазин, в котором было приобретено устройство или батареи.

Внимание!

Он может упасть, став причиной серьезных травм, в том числе с летальным исходом. Многие травмы, особенно среди детей, можно предотвратить, приняв простые меры предосторожности, которые перечислены ниже:

• Используйте шкафы, стойки и методы монтажа, рекомендованные изготовителем телевизора.
• Используйте ТОЛЬКО такую мебель, которая может служить надежной опорой для телевизора.
• УДОСТОВЕРЬТЕСЬ, что телевизор не выступает за края опорной поверхности мебели.
• ПРОИНФОРМИРУЙТЕ детей об опасности, которой они подвергаются, пытаясь взобраться по полкам мебели, чтобы достать до кнопок телевизора.
• ПРОКЛАДЫВАЙТЕ провода и кабели, подключенные к телевизору, таким образом, чтобы через них нельзя было споткнуться, а также чтобы невозможно было взять или потянуть их.
• НЕ УСТАНАВЛИВАЙТЕ телевизор на неустойчивом основании.
• НЕ ИСПОЛЬЗУЙТЕ для установки телевизора высокие предметы мебели (шкафы, книжные полки) без обеспечения надлежащей опоры для мебели и телевизора.
• НЕ СТАВЬТЕ телевизор на ткань или другие материалы, находящиеся между основанием телевизора и опорной поверхностью мебели.
• НЕ РАЗМЕЩАЙТЕ предметы, которые могут привлечь внимание детей (игрушки, пульты ДУ), на телевизоре или мебели, где он расположен.

Если вы снимаете телевизор и переставляете его в другое место, необходимо также соблюдать меры предосторожности, перечисленные выше.

Dolby Audio

Изготовлено по лицензии Dolby Laboratories. Dolby, Dolby Audio и символ двойной буквы D - товарные знаки корпорации Dolby Laboratories Licensing Corporation.

Термины HDMI, HDMI High-Definition Multimedia Interface, фирменная упаковка и логотипы HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc.

H32K85FFX

Маркировка энергоэффективности ЕС Регистрационный номер EPREL: 2265315

https://eprel.ec.europa.eu/qr/2265315

При работе данного телевизора используется источник высокого напряжения. Не снимайте заднюю панель корпуса телевизора. Обратитесь за помощью к квалифицированному обслуживающему персоналу.

Во избежание пожара или поражения электрическим током не подвергайте телевизор воздействию дождя или влаги.

Не роняйте и не вставляйте предметы в пазы и отверстия на корпусе телевизора. Не проливайте жидкость на телевизор.

Не закрывайте вентиляционные отверстия на задней крышке. Для предотвращения выхода из строя электрических компонентов необходимо обеспечить достаточную вентиляцию.

Не зажимайте шнур питания под телевизором.

Если вы собираетесь почистить устройство, отключите телевизор от сети, используйте мягкую ткань, не используйте воду и химикаты.

Никогда не вставайте и не опирайтесь на телевизор или его подставку, и не толкайте их. Особое внимание следует уделять при использовании устройства детьми. Падение может привести к серьезной травме.

Не ставьте телевизор на неустойчивую стойку, подставку, полку или стол. Падение может привести к серьезным травмам и повреждению телевизора.

Если телевизор не используется в течение длительного периода времени, рекомендуется отсоединить шнур питания от розетки.

Не подвергайте телевизор воздействию прямых солнечных лучей и других источников тепла. Не ставьте телевизор непосредственно на другие предметы, выделяющие тепло, например видеопроигрыватели и усилители звука. Не ставьте на телевизор источники открытого огня, например зажженные свечи.

Minimum distance 20cm 15cm 30cm

Если телевизор необходимо установить в нише или подобном пространстве, необходимо соблюдать инструкции по минимально допустимому расстоянию. Перегрев может сократить срок службы вашего телевизора, а также может представлять опасность.

Примечание. Используйте устройство в умеренном климате.

Примечание. В данном устройстве используется панель, состоящая из субликселей, для производства которых требуется сложная технология. Однако на экране может находиться несколько ярких или темных пикселей. Такие пиксели не оказывают влияния на характеристики устройства.

ВАЖНАЯ ИНФОРМАЦИЯ.

Не надавливайте на область экрана телевизора, поскольку это может нарушить целостность экрана.

Гарантия производителя не распространяется на неисправности, возникшие вследствие неправильного использования или неправильной установки.

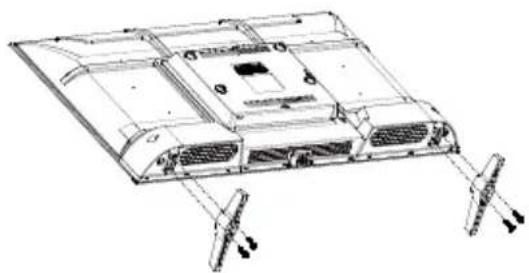

ПРИКРЕПЛЕНИЕ ПОДСТАВКИ

ВАЖНАЯ ИНФОРМАЦИЯ.

Перед использованием телевизора сначала нужно установить подставку.

1. Положите телевизор лицевой стороной вниз на мягкую ровную поверхность (одеяло, поролон, ткань и т. д.), чтобы предотвратить повреждение телевизора.

2. Закрепите подставку на нижней панели телевизора с помощью 4 винтов.

Во избежание проблем с кабелем между телевизором и стеной должно оставаться расстояние не меньше 60 мм (2,36 дюйма). Перед установкой телевизора на стену необходимо снять подставку. В целях безопасности используйте только настенные крепления с маркировкой UL, рассчитанные на минимальный вес телевизора без подставки.

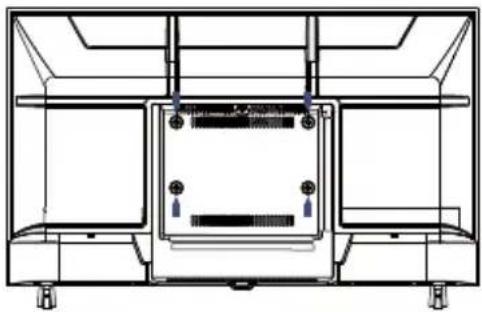

Установка настенного крепления на телевизор:

1. Выкрутите винты, которыми подставка крепится к телевизору.

2. Снимите подставку с телевизора.

3. Четырьмя винтами закрепите настенное крепление на задней панели телевизора. При установке настенного крепления соблюдайте указания из руководства пользователя к нему.

Настенный кронштейн не входит в комплект поставки.

1. Затяните винты для настенного монтажа (М6 x 10 мм/ 4 шт.) на задней панели LED-телевизора с усилием 8 кгс/см.

ВКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

1. Установите подставку и поставьте телевизор на твердую поверхность.

Мин. 1 м

ПРИМЕЧАНИЕ

• Убедитесь, что телевизор расположен так, чтобы обеспечивалась свободная циркуляция воздуха. Не закрывайте вентиляционные отверстия на задней крышке.
• Во избежание возникновения небезопасных ситуаций не следует располагать источники открытого огня, такие как зажженные свечи, на данном оборудовании или поблизости от него.
- Не допускайте попадания прямых солнечных лучей, дождя и воды. Не допускайте попадания капель и брызг на данное оборудование.

1. Подключите антенный или телевизионный кабель к входу для антенны ANT IN на задней панели телевизора.

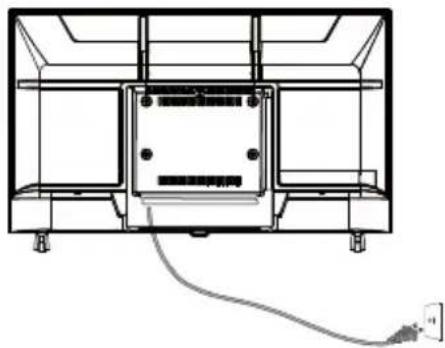

2. Питание: Вставьте шнур в работающую розетку.

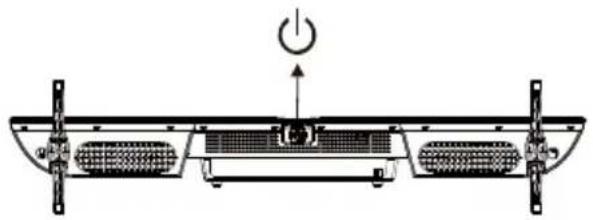

1. Включение телевизора: Нажмите ⏻ на пульте дистанционного управления или кнопку ПИТАНИЕ на нижней панели телевизора.

5. Батарея

Снимите крышку отсека для батареи. Вставьте две батарейки (типа AAA, 1,5 В).

КНОПОЧНОЕ УПРАВЛЕНИЕ

Пульт дистанционного управления, 1 шт.

Руководство пользователя, 1 шт.

Подставка для основания, 2 шт.

Винты для основания, 4 шт.

Гарантийный талон, 1 шт.

СЕ Брошюра по теме, 1 шт.

Подключения REAR AV (СБОКУ)

HDMI 1 ARC SATELLITE 13/18V 500mA ANT/CABLE USB 5.0V 500mA COMMON INTERFACE(CI)

Далее приводятся все разъемы (слева направо):

HDMI1(ARC), SATELLITE (СПУТНИК), ВХОД ДЛЯ АНТЕННЫ АНТ IN(АНТЕННЫЙ КАБЕЛЬ), USB, НАУШНИКИ, ОБЩИЙ ИНТЕРФЕЙС(CI).

Подключения REAR AV

LAN OPTICAL VIDEO L - IN - R HDMI 3 HDMI 2

Далее приводятся все разъемы (слева направо):

LAN, ОПТИЧЕСКИЙ, адаптер АУДИОВИДЕОВХОДА, HDMI3, HDMI2.

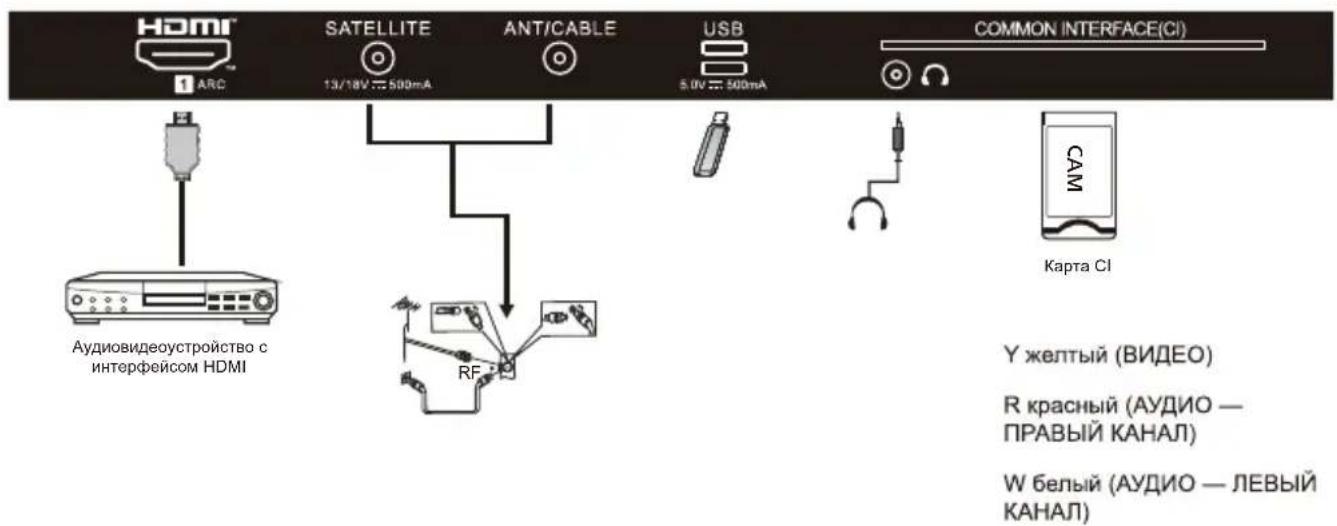

АУДИО-ВИДЕО ОБОРУДОВАНИЕ

К телевизору можно подключить видеомагнитофон, DVD-проигрыватель и другое видеооборудование.

При подключении такого оборудования ознакомьтесь с соответствующими руководствами.

Входные разъемы на задней панели телевизора используются следующим образом:

LAN OPTICAL VIDEO L - IN - R Усилитель Композитный кабель (CVBS), DVD-плеер или другое устройство с CVBS/S-Video HDMI 3 2 Аудиовидеоустройство с интерфейсом HDMI

HDMI ARC SATELLITE 13/18V ≈ 500mA ANT/CABLE USB 5.0V ≈ 500mA COMMON INTERFACE(CI) Аудиовидеоустройство с интерфейсом HDMI RF Карта CI Y желтый (ВИДЕО) R красный (АУДИО — ПРАВЫЙ КАНАЛ) W белый (АУДИО — ЛЕВЫЙ КАНАЛ)

Можно подключать следующие устройства: видеомагнитофон, музыкальный центр, DVD-проигрыватель, видеокамера, игровая приставка, стереосистема и т. д.

Примечание:

Некоторые устройства могут не поддерживаться из-за нестандартного сигнала.

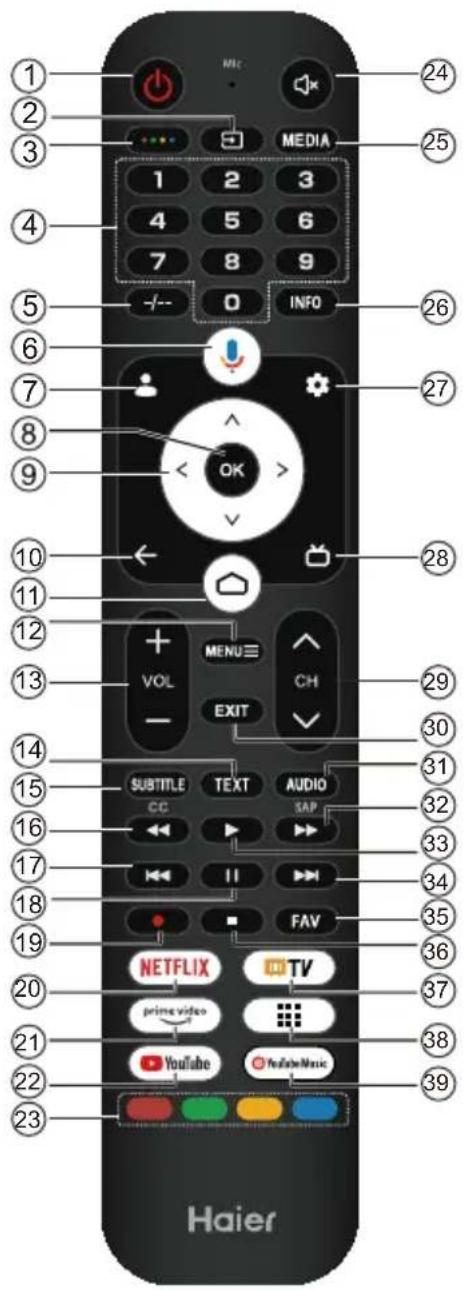

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉴ ㉵ ㉆ ㉇ ㉐ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

#	Элемент	Описание
1	Power	Нажмите, чтобы включить или выключить телевизор. Когда телевизор выключен, он все равно потребляет электроэнергию. Чтобы полностью отключить питание, отсоедините шнур питания.
2		Нажмите, чтобы открыть список источников входного сигнала.
3	•••••	Нажмите, чтобы открыть экранную клавиатуру.
4	0~9 number	Нажмите для ввода номера ТВ канала.
5	-/--	Кнопка используется для ввода номеров каналов с различным количеством цифр, например, 1 – 11 – 111.
6		Нажмите, чтобы открыть Google Assistant.
7		Нажмите, чтобы открыть страницу учетной записи пользователя.
8	OK	Введите выбранный вариант или выполните выбранную операцию.

#	Элемент	Описание
9		Нажмите для навигации по экранному меню.
10		Возврат в предыдущее меню.
11		Нажмите, чтобы открыть Домашнюю Страницу.
12	MENU≡	Нажмите, чтобы открыть или закрыть экранное меню.
13	VOL+/VOL-	Нажмите VOL+ или VOL-, чтобы отрегулировать громкость звука.
14	TEXT	Нажмите для выбора режима телетекста.
15	SUBTITLE	Отображение и скрытие субтитров.
16		Нажмите для обратного воспроизведения в режимах мультимедиа и Сдвиг времени.
17		Переключение на предыдущий файл во время воспроизведения аудио или видео.
18	II (Pause)	Нажмите, чтобы приостановить воспроизведения в режимах мультимедиа и Сдвиг времени.
19	● (REC)	Нажмите для записи телевизионных программ, просматриваемых в режиме DTV.
20	NETFLIX	Нажмите, чтобы открыть NETFLIX.
21	prime video	Нажмите, чтобы открыть Prime Video для просмотра телешоу и фильмов в режиме онлайн (требуется подключение к Интернету).
22	YouTube	Нажмите, чтобы открыть YouTube.
23	Coloured buttons	Выполнение операций в соответствии с подсказками в конце меню в тексте.
24		Нажмите, чтобы открыть отключение звука.
25	MEDIA	Нажмите, чтобы открыть проигрыватель мультимедиа.
26	INFO	Нажмите для просмотра информации о канале.
27		Нажмите, чтобы открыть меню настроек.
28		Нажмите, чтобы открыть электронную программу передач в режиме ТВ.
29	CH-/CH-	Нажмите CH~или CH~для переключения телевизионных каналов.
30	EXIT	Выход из меню, завершение операции.
31	AUDIO	Нажмите, чтобы выбрать Моно, Nicam, Стерео для канала ATV, Язык воспроизведения для каналов DTV.
32	▶(forward)	Нажмите для быстрой перемотки вперед в режиме мультимедиа и Сдвиг времени.
33	▶(play)	Нажмите для воспроизведения в режимах мультимедиа и Сдвиг времени.
34		Переключение на следующий файл во время воспроизведения аудио или видео.
35	FAV	Быстрое добавление текущего канала в список избранного и удаление из списка избранного в режимах ATV и DTV.
36		Нажмите, чтобы прервать режим воспроизведения мультимедиа, REC (Запись) и Сдвиг времени.
37	TV	Нажмите, чтобы открыть Live TV.
38		Нажмите, чтобы открыть список приложений.
39	YouTube Music	Нажмите, чтобы открыть YouTube Music.

НАЧАЛЬНАЯ НАСТРОЙКА

При первом включении телевизора мастер настройки поможет вам выполнить все основные настройки. См. текстовые подсказки по начальной настройке.

Эта функция используется для сопряжения пульта ДУ. После сопряжения вы сможете управлять телевизором с помощью пульта ДУ с поддержкой Bluetooth.

Используйте кнопки ▲/▼, чтобы выбрать язык системы, а затем нажмите ОК для подтверждения.

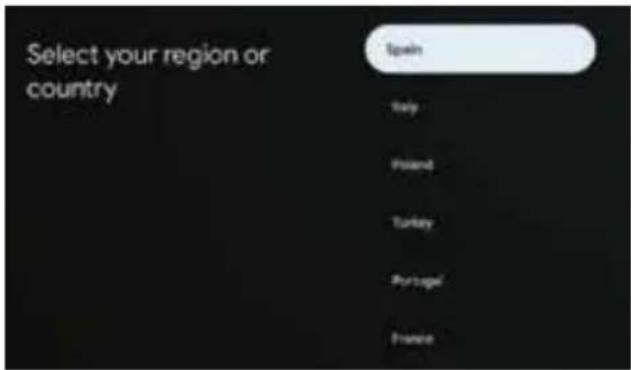

Используйте кнопки ▲/▼, чтобы выбрать регион/страну устройства, а затем нажмите ОК для подтверждения.

С помощью кнопок ▲/▼ выберите пункт «Set up basic TV» (Основные настройки ТВ), а затем нажмите OK, чтобы выполнить настройку.

Нажмите ▲/▼, чтобы выбрать Wi-Fi для подключения. Нажмите ОК и введите пароль, а затем подтвердите подключение.

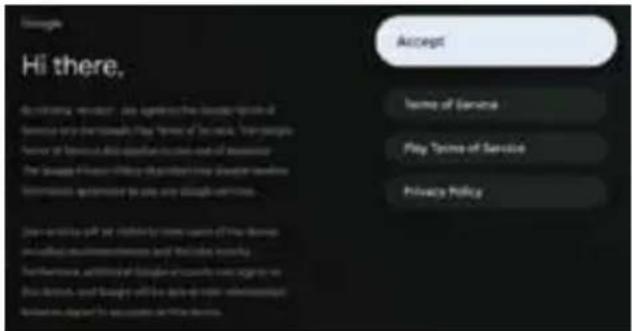

Чтобы принять Условия предоставления услуг Google для улучшения работы с устройством. Для подтверждения согласия выберите «Принять».

Используется для установки пароля на устройство, чтобы обеспечить безопасность и конфиденциальность.

Input Password Name Password ... 1 2 3 4 5 6 0 7 8 9 ✓

Используйте пульт ДУ или виртуальную клавиатуру, чтобы установить 4-значный пароль. После этого вы автоматически перейдете к следующему экрану.

Подтвердите пароль. Для ввода и настройки пароля используйте пульт ДУ или виртуальную клавиатуру.

Нажмите на кнопку ▲/▼, чтобы выбрать необходимый часовой пояс, и «ОК» для подтверждения.

Чтобы выбрать режим, используйте кнопки ▲/▼. Выберите «Home» (Домашний) и нажмите ОК.

Выберите «Saving Mode» (Экономный режим) и перейдите к следующему шагу.

Чтобы выбрать режим тюнера для поиска, нажмите ▲/▼ для выбора и «ОК» для подтверждения.

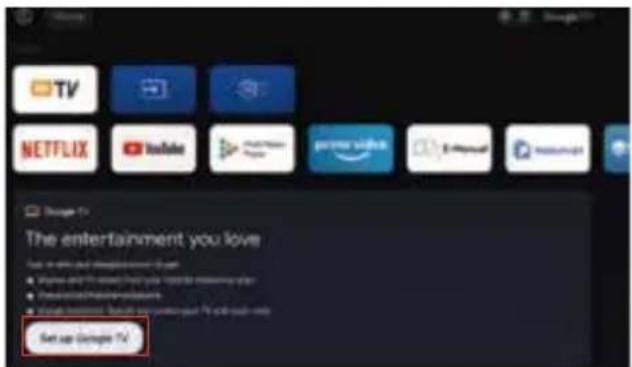

TV NETFLIX YouTube private video E-mail respublic Google TV The entertainment you love Get up Google TV

- Через пользовательский интерфейс можно переключиться с базовых настроек телевизора на настройки Google TV.

Используйте свою учетную запись Google для входа. Следуйте руководству Google.

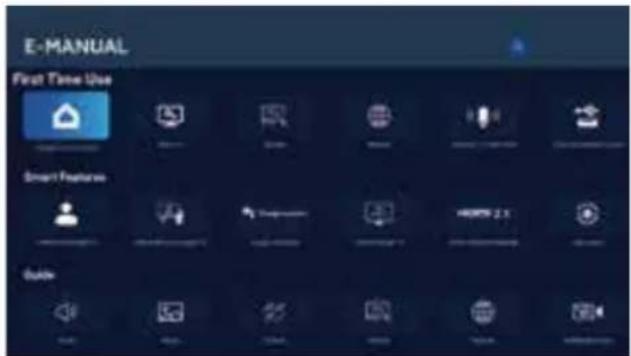

Электронное руководство

Телевизор имеет встроенное электронное руководство, которое можно вывести на экран. Чтобы узнать больше о функциях телевизора, откройте электронное руководство следующим образом.

Доступность электронного руководства зависит от вашего региона или модели.

1. Нажмите кнопку HOME, чтобы перейти на главную страницу.
2. Используйте кнопки ВВЕРХ/ВНИЗ/ВЛЕВО/ВПРАВО и ОК, чтобы выбрать и открыть электронное руководство в разделе «Приложения».

E-MANUAL First Time Use Smart Features Guide

Примечание: Изображение приводится исключительно для справки.
