РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ACM 9412/1 G/IX WHIRLPOOL

Инструкции по эксплуатации

تعليمات الاستعمال

ИНСТРУКЦИИ И РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ КУХОННЫХ ПЛИТ

ВАЖНАЯ ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ 56-59

ОПИСАНИЕ ОБОРУДОВАНИЯ 60-61

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 62-69

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 70

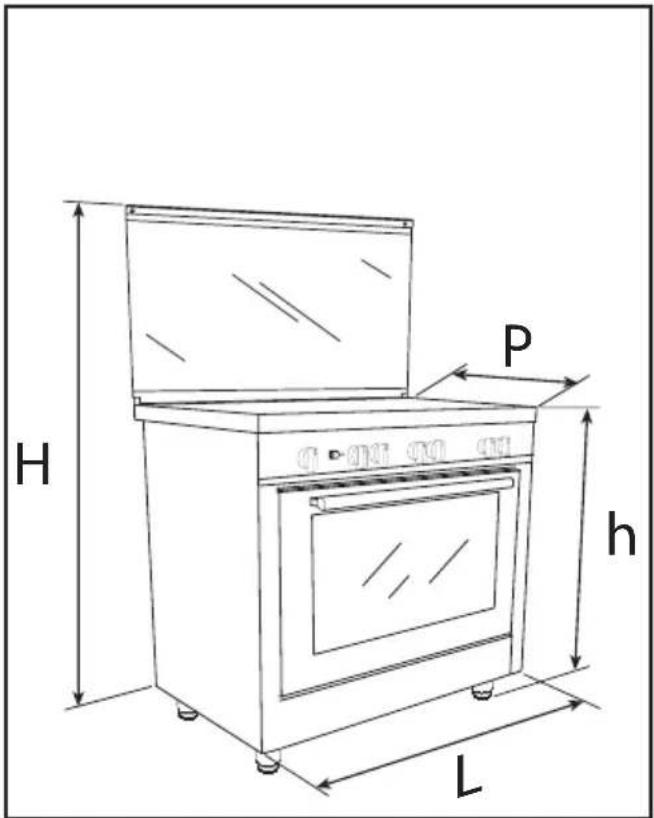

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 71

РУКОВОДСТВО ПО МОНТАЖУ 72-79

СЕРВИСНЫЙ ЦЕНТР 80

ВАЖНАЯ ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

В настоящем руководстве и на самом приборе содержатся важные указания, касающиеся правил техники безопасности.

Необходимо ознакомиться с ними и постоянно соблюдать их в дальнейшем.

Все указания по безопасности содержат сведения о потенциальных опасностях и о том, как уменьшить риск травмирования, повреждения и поражения электрическим током, которые может повлечь за собой неправильное пользование прибором.

Необходимо строго соблюдать следующие правила:

• Перед выполнением любой операции по установке прибора необходимо отключать его от сети.
• Кабель питания должен иметь достаточную длину для того, чтобы подключить прибор, встроенный в кухонную мебель, к электрической сети.
• Согласно действующим правилам техники безопасности при установке прибора должен быть использован многополюсный выключатель с зазором между разомкнутыми контактами не менее 3 мм.
• Не пользуйтесь многогнездовыми переходниками и удлинителями.
• Запрещается тянуть за сетевой шнур для того, чтобы вынуть вилку из розетки.
• После завершения установки электрические компоненты должны быть недоступны для пользователя.
• Необходимо соблюдать осторожность и не касаться нагревательных элементов и внутренних поверхностей прибора при пользовании им, в противном случае возможны ожоги. Следует исключать контакт с тканью или иным воспламеняющимся материалом до тех пор, пока все детали прибора не остынут до температуры, не представляющей опасности.
• По окончании приготовления дверцу прибора следует открывать с особой осторожностью: перед тем, как выполнять какие-либо действия, необходимо обеспечить постепенный выход горячего воздуха или пара. При закрытой дверце прибора выход горячего воздуха происходит через отверстие, расположенное над панелью управления. Не перекрывайте вентиляционные отверстия.
• Необходимо пользоваться специальными рукавицами при извлечении из духовки кастрюль и других принадлежностей, следя при этом за тем, чтобы не касаться нагревающихся деталей.
• Не храните огнеопасные материалы в духовке или вблизи нее, т.к. они могут воспламениться при ее случайном включении.
• Нельзя разогревать или готовить продукты в закрытых емкостях. Создаваемое внутри емкости давление может привести к ее взрыву с последующим повреждением самого прибора.
• Нельзя пользоваться емкостями, изготовленными из синтетических материалов.
• Разогретые до высокой температуры жиры и масло могут легко воспламениться. Рекомендуется непрерывно следить за приготовлением блюд с большим количеством масла или жира.
• Не оставляйте прибор без присмотра во время сушки продуктов.
• Если при приготовлении блюда используются спиртные напитки (ром, коньяк, вино и т.д.), следует помнить, что при высокой температуре происходит испарение спирта. В результате возникает опасность того, что при контакте образовавшихся паров спирта с электрическим нагревательным элементом произойдет их воспламенение.

ВАЖНАЯ ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Благодарим вас за то, что вы приобрели нашу продукцию. Мы уверены в том, что ваш новый прибор, современный, функциональный и практичный, изготовленный с применением высококачественных материалов, будет отвечать всем вашим требованиям. Данный новый прибор прост в эксплуатации. Но перед тем как приступить к его установке и непосредственному использованию необходимо внимательно до конца прочитать настоящее руководство пользователя. В нем содержится информация о безопасных методах установки, использования и обслуживания прибора. Храните настоящее руководство по эксплуатации в надежном месте для получения необходимых справок в будущем.

Производитель сохраняет за собой право вносить в свою продукцию любые изменения, которые, по его мнению, являются необходимыми или эффективными, а также направленными на удовлетворение ваших потребностей, без ухудшения важных функциональных параметров и технических характеристик, обеспечивающих безопасность прибора. Производитель не несет никакой ответственности за любые издательские неточности и текстовые ошибки, которые могут встречаться в настоящем руководстве.

Примечание: все изображения и рисунки в настоящем руководстве являются исключительно ориентировочными.

• Работы по монтажу, наладке, модификации и обслуживанию, перечисленные в разделе «РУКОВОДСТВО ПО МОНТАЖУ», должны выполняться только силами квалифицированного персонала.
• Монтаж газового и комбинированного оборудования должен производиться в соответствии с требованиям действующих стандартов.
• Прибор следует использовать только по его прямому назначению, т.е. для бытового

приготовления пищи. Любое другое его применение считается несоответствующим и, соответственно, опасным.

• Производитель не несет ответственности за повреждения, причиненные физическим лицам или имуществу в связи с неправильным монтажом, обслуживанием или применением данного прибора.
• Сразу же после снятия упаковки с наружных поверхностей и различных внутренних частей тщательно проверьте состояние прибора и убедитесь в отсутствии каких-либо дефектов. В случае каких-либо сомнений воздержитесь от использования прибора и свяжитесь со специалистом.
• Не оставляйте используемые упаковочные материалы (картон, полиэтиленовые пакеты, пенополистирол, гвозди и т.п.) в легко доступном для детей месте, так как данные материалы являются источником потенциальной опасности. Все используемые упаковочные материалы являются экологически безопасными и пригодными для вторичной переработки.
• Электрическая безопасность данного прибора гарантируется только при правильном его подключении к соответствующей системе заземления в соответствии с требованиями стандартов по технике безопасности при эксплуатации электрических систем. Производитель не несет никакой ответственности за несоблюдение данных указаний. В случае каких-либо сомнений обратитесь за помощью к квалифицированным специалистам.
• Перед подключением прибора убедитесь в том, что данные, указанные в техническом паспорте, соответствуют данным характеристикам газа и источника электропитания (см. раздел «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ»).

При использования любого электрического прибора необходимо соблюдать некоторые основополагающие правила:

ВАЖНАЯ ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

• Запрещается прикасаться к прибору мокрыми или влажными руками и ногами.
• Не прикасайтесь к прибору, если вы стоите босиком.
• Не тяните за кабель электропитания, чтобы отсоединить прибор от сетевой розетки.
• Не оставляйте прибор незащищенным от атмосферного воздействия (дождь, солнечные лучи и т.п.).

ПРЕДУПРЕЖДЕНИЕ: Во время работы прибор и его доступные части сильно нагреваются. Не прикасайтесь к нагревательным элементам. Детей младше 8 лет не следует подпускать к прибору; в противном случае за ними необходим постоянный присмотр.

Во время работы стекло дверцы духовки и другие доступные части прибора сильно нагреваются.

Для предотвращения ожогов и ошпаривания не подпускайте к прибору маленьких детей.

Следите за тем, чтобы маленькие дети не играли с прибором.

Данный прибор может использоваться детьми в возрасте от 8 лет и лицами с ограниченными физическими, сенсорными или умственными возможностями, а также с недостаточным опытом и знаниями под контролем или при условии проведения инструктажа по безопасному использованию прибора и понимания ими существующих опасностей.

Не позволяйте детям играть с прибором. Не допускайте детей к чистке и уходу за прибором без присмотра.

ПРЕДУПРЕЖДЕНИЕ: С целью предотвращения случайного опрокидывания плиты под тяжестью, ребенка, забравшегося на открытую дверцу духовки, или положенного на эту дверцу слишком тяжелого предмета, к задней стенке плиты следует прикрутить две цепи и прикрепить их к стене с помощью крюков. Цепи должны быть натянуты. См. инструкции по монтажу.

Оставление варочной панели без присмотра при приготовлении блюд на масле или жире опасно и может привести к возгоранию.

• Ни в коем случае не пытайтесь потушить огонь водой; вместо этого выключите прибор и накройте его крышкой или противопожарным одеялом, чтобы перекрыть доступ воздуха.
• Опасность возгорания: Не храните предметы на рабочей поверхности варочной панели.

- Не используйте агрессивные абразивные средства или острые металлические скребки для очистки стеклянной двери печи, так как они могут поцарапать поверхность, что может привести к помутнению стекла. Ни в коем случае не используйте губки или абразивные изделия, а также растворители для удаления пятен или клеящих составов с окрашенных поверхностей или поверхностей из нержавеющей стали.

- Данный прибор не предназначен для работы с управлением от внешнего таймера или отдельного пульта ДУ.

- Во избежание риска поражения электрическим током убедитесь в том, что прибор выключен перед тем, как приступить к замене лампочки.

- Не используйте пароочиститель для чистки варочной панели, духовки или плиты.

- Прибор должен устанавливаться непосредственно на полу. Запрещается устанавливать его на подставку.

- Содержите прибор в чистоте. Остатки пищи могут являться источником возгорания.

- Если духовка не используется, не храните в ней продукты питания или емкости: ее непреднамеренное включение может привести к повреждениям или несчастным случаям.

- Если рядом с прибором находится используемая для подключения других приборов электрическая розетка, убедитесь в том, что электрические кабели любых других электробытовых приборов не касаются духовки и находятся на достаточном расстоянии от горячих частей духовки.

- После использования духовки убедитесь в том, что все органы управления выключены или закрыты, а также проверьте, что положение «0» на ручке

ВАЖНАЯ ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

соответствует символу «•» на передней панели.

• Перед проведением чистки, регулировки, преобразования или технического обслуживания отсоедините прибор от электрической сети.
• В случае возникновения неисправностей и/или неполадок выключите прибор и отсоедините его от источника сетевого питания. Не пытайтесь разбирать прибор. Любые работы по ремонту или техобслуживанию должны выполняться исключительно квалифицированным специалистом. В связи с этим мы рекомендуем вам обратиться в ближайший сервисный центр, указав модель вашего прибора и тип неисправности.

Прибор разработан и изготовлен в соответствии с указанными ниже европейскими нормами и стандартам:

=> EN 30-1-1, EN 30-2-1 и EN 437 с последующими поправками (газовое оборудование)

=> EN 60 335-1 и EN 60 335-2-6 (электрическое оборудование) с соответствующими поправками Оборудование поставляется в соответствии с предписаниями указанных ниже европейских директив:
=>2006/95 EC касается техники безопасности при эксплуатации электрических систем (ВТ).
=>2004/108 EC касается электромагнитной совместимости (ЭМС).
=>2009/142/ EC касается техники безопасности при эксплуатации газовых систем.

Дополнительные принадлежности печи, которые могут соприкасаться с продуктами питания, изготовлены из материалов, которые соответствуют положениям директивы 89/109 EC от 21.12.88.

Данное изделие соответствует требованиям директивы Европейского Союза 2002/96/ЕС.

Перечеркнутый символ контейнера для мусора на оборудовании указывает на то, что изделие

подлежит утилизации отдельно от бытового мусора по истечении срока его эксплуатации. Следовательно, его следует доставить в центр по переработке обслужившего электрического и электронного оборудования или вернуть в магазин при покупке нового аналогичного прибора.

Пользователь отвечает за доставку прибора с истекшим сроком полезной службы в соответствующий центр сбора отходов. Невыполнение данного требования может повлечь за собой применение штрафных санкций в соответствии с законодательством в сфере утилизации отходов.

Дифференцированный сбор отходов для последующей переработки, очистки и экологически безопасной утилизации способствует снижению возможного отрицательного воздействия на окружающую среду и здоровье людей, а также переработке материалов, из которых изготовлено изделие.

Более подробную информацию о существующих системах сбора и утилизации бытовых отходов можно получить в местном муниципальном центре утилизации твердых бытовых отходов или в магазине, в котором было приобретено изделие.

Производители и импортеры несут ответственность за исполнение своих обязательств в отношении вторичной переработки, очистки и экологически безопасной утилизации путем прямого или косвенного участия в работе системы сбора выведенных из эксплуатации приборов.

ОПИСАНИЕ ОБОРУДОВАНИЯ

ОПИСАНИЕ

В состав данной плиты входят газовая духовка и варочная панель.

Над каждой ручкой на передней панели нанесена схема, обозначающая к какой горелке относится данная ручка. Сочетание горелок различного размера обеспечивает возможность использования различных способов приготовления пищи.

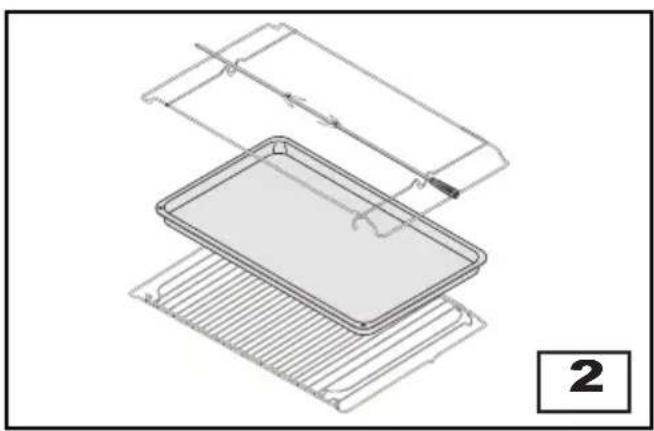

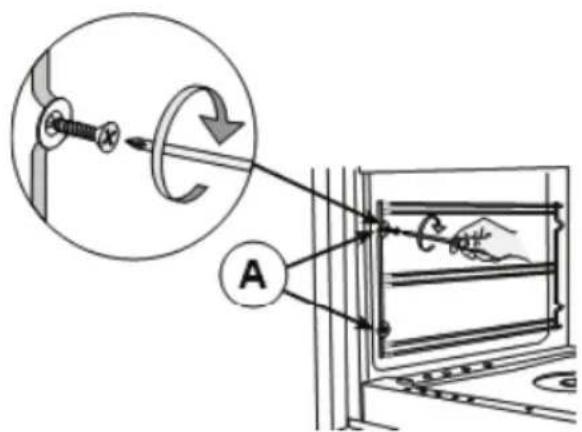

На стенках духовки установлено несколько направляющих (рис. 1), на которых можно разместить следующие принадлежности. Тип и количество принадлежностей варьируются в зависимости от модели (рис. 2):

• решетка духовки
  • противень для сбора жира
  • мотор вертела

1 2 3 4 5

ОПИСАНИЕ ОБОРУДОВАНИЯ

ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

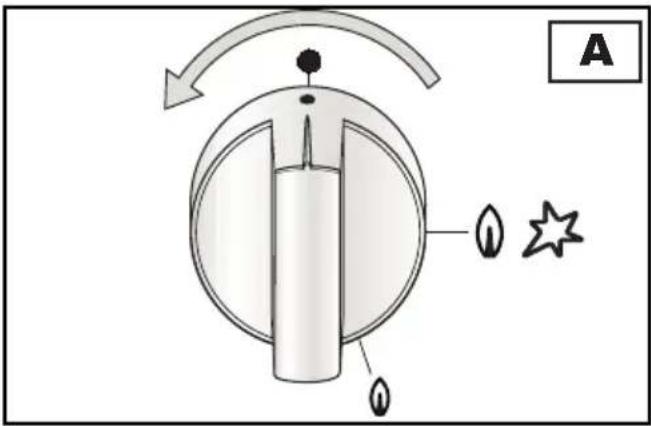

РУЧКА УПРАВЛЕНИЯ ГАЗОВОЙ ГОРЕЛКОЙ ВАРОЧНОЙ ПАНЕЛИ (А)

При повороте ручки против часовой стрелки появляются следующие символы:

0 = Отключенное положение = «Полностью включенное» положение = Положение «сниженной мощности»

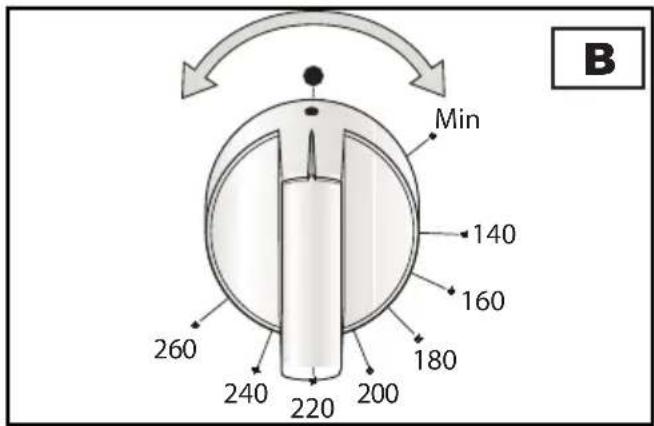

РУЧКА ТЕРМОСТАТА ГАЗОВОЙ ДУХОВКИ (В)

При повороте ручки против часовой стрелки появляются следующие символы:

● = 0тключенное положение от Мин. до Макс. (260°C) = Температура духовки

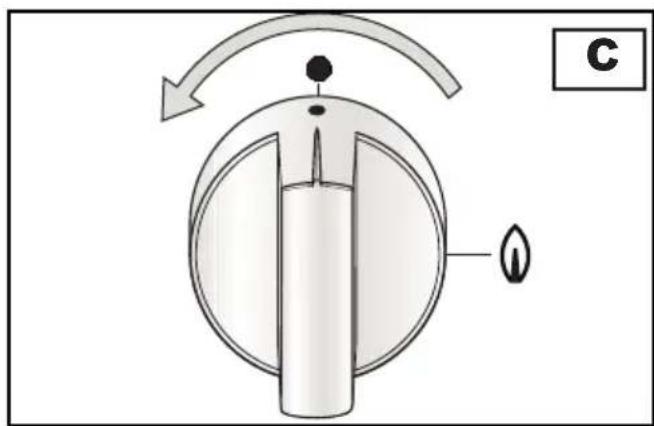

РУЧКА ГАЗОВОГО ГРИЛЯ (С)

При повороте ручки против часовой стрелки появляются следующие символы:

= Отключенное положение = «Полностью включенное» положение

КРАСНЫЙ ПРЕДУПРЕЖДАЮЩИЙ ИНДИКАТОР

Когда этот индикатор (если таковой имеется на вашей модели) горит, это означает, что включены одна или несколько электрических конфорок варочной панели.

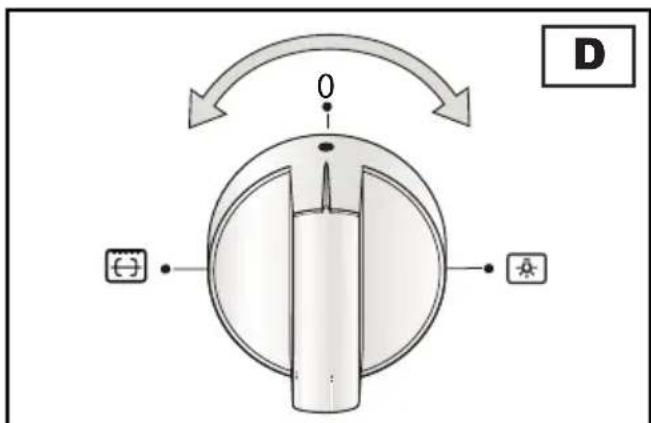

РУЧКА ВКЛЮЧЕНИЯ ОСВЕЩЕНИЯ И ГРИЛЯ (D)

Путем поворота ручки вправо или влево можно выбрать следующие символы.

0 D

ТАЙМЕР (Е)

Для задания времени приготовления вначале заведите таймер, повернув его ручку до упора слева направо; затем поверните его назад так, чтобы задать нужное количество минут. По окончании заданного времени будет подан звуковой сигнал.

A

Min 140 160 260 240 220 200 180 B

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ВАРОЧНАЯ ПАНЕЛЬ: ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Во время работы газовой плиты выделяется тепло и появляется влажность в помещении, в котором она установлена. В связи с этим данное помещение должно иметь хорошую вентиляцию. Не закрывайте вентиляционные отверстия и включите систему механической вытяжки (параграфы «ВЕНТИЛЯЦИЯ» и «РАСПОЛОЖЕНИЕ И ВЫТЯЖКА») В случае использования плиты в течение продолжительного времени может понадобиться дополнительная вентиляция, например, откройте окно, или увеличьте мощность механической вытяжки, если таковая имеется.

РОЗЖИГ ГОРЕЛОК

Примечание: горелки оснащены предохранительными термопарами и их розжиг возможен только при установке ручки в положение «полностью включенное». После того как горелка загорится, не отпускайте ручку еще примерно 10 секунд.

Автоматический электрический розжиг горелок

Слегка нажмите на ручку. соответствующую горелке, которую вы хотите разжечь, и поверните ее против часовой стрелки в положение «полностью включенное», затем отпустите ручку. При этом автоматически образуется искра. В случае сбоя подачи электроэнергии горелки можно разжечь с помощью спичек.

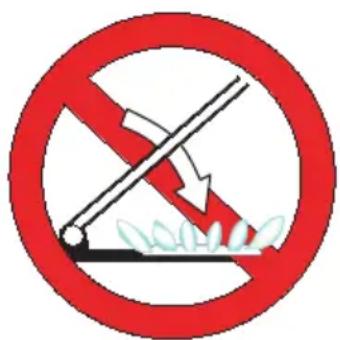

Оптимальное использование горелок

Для получения максимальной отдачи при минимальном потреблении газа следует иметь в виду следующие аспекты:

• После того как горелка загорится, отрегулируйте пламя в соответствии с необходимостью.
• Используйте кастрюлю соответствующего размера для каждой горелки (см. таблицу ниже и рис. 4).
• Когда содержимое кастрюли начнет закипать поверните ручку вниз в положение «сниженной мощности» (медленный огонь).
• Всегда накрывайте посуду крышкой.

Горелки	кастрюли, см
Сверхмощная	22÷24
Быстрая	20÷22
Средняя	16÷18
Вспомогательная	12÷14

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ДУХОВКА: ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

- Не оставляйте духовку без присмотра во время ее использования. Следите за тем, чтобы дети не играли с прибором.

- При использовании духовки всегда держите крышку прибора открытой во избежание перегрева.

- Открывая дверцу духовки, всегда беритесь за ее центральную часть. Не нажимайте слишком сильно на открытую дверцу.

- Не беспокойтесь по поводу образования конденсата на дверце и на внутренних стенках духовки во время приготовления пищи. Это не влияет на производительность духовки.

- При открывании дверцы духовки будьте осторожны, так как можно ошпариться паром.

- Надевайте специальные перчатки для того, чтобы поставить или вынуть посуду в духовку или вынуть ее из нее.

- Когда вы помещаете продукты питания в духовку или достаете их из нее, избегайте попадания излишков сока на дно духовки (масла и жиры легко воспламеняются при перегреве).

- Используйте термостойкие емкости, соответствующие температуре, указанной на ручке термостат.

- Для получения надлежащих результатов во время приготовления пищи мы настоятельно рекомендуем не закрывать основание духовки или гриля алюминиевой фольгой или иными материалами.

- Обязательно добавляйте небольшое количество воды в противень для гриля во время приготовления в режиме «Гриль». Вода препятствует горению жира и образованию неприятных запахов и дыма. Во время приготовления пищи в режиме «Гриль» добавляйте воду, так как она постепенно испаряется.

- По окончании использования духовки установите все органы управления в положение «Выкл».

- ВНИМАНИЕ!!! Во время приготовления пищи, а также по его окончании стекло дверцы духовки и доступные части могут сильно нагреваться, поэтому держите детей на удалении от прибора.

ВАЖНО!!

• Всегда закрывайте дверцу духовки во время выпекания.
• Если плита не оснащена защитным экраном ручек управления, при использовании газового гриля дверцу духовки НЕОБХОДИМО держать ЗАКРЫТОЙ.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ИСПОЛЬЗОВАНИЕ ГАЗОВОЙ ДУХОВКИ И ГАЗОВОГО ГРИЛЯ

Горелки духовки и гриля оснащены предохранительными термопарами, поэтому после того, как горелка загорится, не отпускайте ручку еще 15 секунд. Если по истечении этого времени горелка не загорится, отпустите ручку и подождите не менее 1 минуты перед тем, как повторить попытку. Если горелка случайно погаснет, поверните ручку в положение «закрыто» и подождите не менее 1 минуты перед тем, как снова зажигать ее.

ИСПОЛЬЗОВАНИЕ КОМБИНИРОВАННОГО РЕЖИМА

При использовании комбинированного режима имейте в виду следующее:

- Температура, указанная на ручке термостата, относится только к обычному режиму приготовления. При использовании комбинированного режима температура духовки выше значения, указанного на ручке.

Для включения комбинированного режима выполните следующую последовательность действий:

1. Откройте дверцу духовки.

2. Включите горелку гриля, нажав на соответствующую ручку и поверните ее против часовой стрелки до упора. Газовая горелка загорится: не отпускайте ручку еще несколько секунд, пока пламя не стабилизируется.

3. Осторожно закройте дверцу духовки.

4. По истечении 10 минут откройте дверцу духовки.
5. Нажмите ручку управления горелкой духовки и поверните ее против часовой стрелки до упора; не отпускайте ручку еще несколько секунд, пока пламя не стабилизируется; затем осторожно закройте дверцу духовки.
6. С помощью ручки термостата задайте нужную температуру.
7. Дайте духовке нагреться в течение 15 минут перед тем, как помещать в нее продукты.

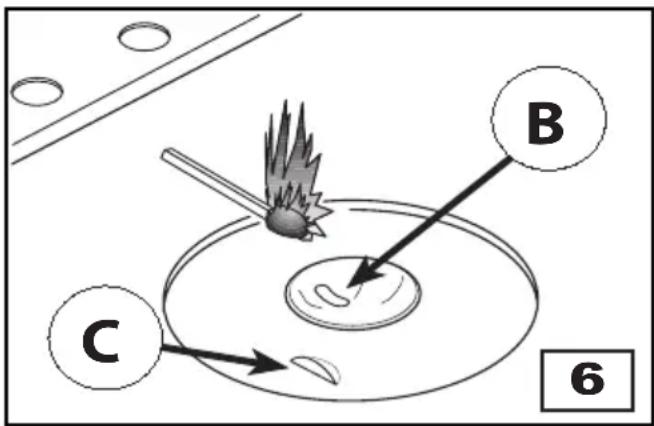

АВТОМАТИЧЕСКИЙ ЭЛЕКТРИЧЕСКИЙ РОЗЖИГ ГОРЕЛКИ ДУХОВКИ

Откройте дверцу духовки; нажмите ручку управления духовкой и поверните ее против часовой стрелки в положение, соответствующее максимальной температуре. При этом автоматически образуется искра. В случае сбоя подачи электроэнергии горелки можно разжечь с помощью спичек; для этого поднесите горящую спичку к горелке через отверстие (В) (рис. 6).

После того как горелка духовки загорится (убедитесь в этом с помощью отверстия (В) (рис. 6)), отрегулируйте температуру нужным вам образом. Осторожно закройте дверцу, чтобы не погасить пламя, и подождите 15 минут перед тем, как помещать продукты в духовку. В нашей духовке возможно приготовление любых продуктов (мяса, рыбы, хлеба, пиццы, тортов и т.д.).

B C 6

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

АВТОМАТИЧЕСКИЙ ЭЛЕКТРИЧЕСКИЙ РОЗЖИГ ГОРЕЛКИ ГРИЛЯ

Откройте дверцу духовки; нажмите ручку управления духовкой и поверните ее по часовой стрелке в положение

Гриль. При этом автоматически образуется искра.

В случае сбоя подачи электроэнергии горелки можно разжечь с помощью спичек.

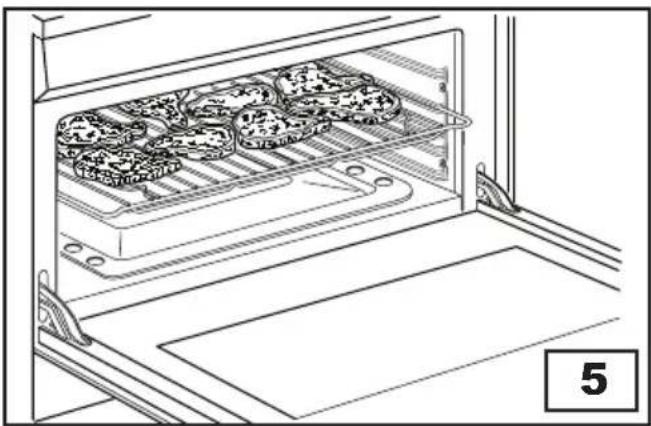

После того как горелка гриля загорится, разместите продукты на решетке духовки (рис. 5) или на вертеле (рис. 7). Соблюдайте указания, приведенные в параграфах «ПОЛЕЗНЫЕ СОВЕТЫ И РЕКОМЕНДАЦИИ ПО ПРИГОТОВЛЕНИЮ» и «ТАБЛИЦА ПРИГОТОВЛЕНИЯ НА ГРИЛЕ». Горелка гриля может использоваться не только для приготовления на гриле, но и для подрумянивания блюд.

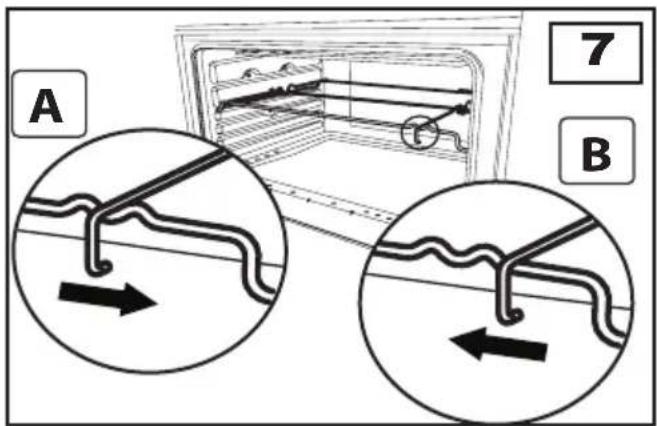

ИСПОЛЬЗОВАНИЕ ВЕРТЕЛА (рис.7)

• Насадите курицу или кусок мяса на вертел, плотно закрепив между двумя вилками, и убедитесь, что вертел хорошо уравновешен, т.к. в противном случае возможна перегрузка мотора.
  • Вставьте кончик вертела в гнездо, оперев его при этом на соответствующую опору, и открытите ручку вертела.
• Установите опору вертела на направляющую номер четыре (считая снизу) так, чтобы рычажок был в положении В. Вставьте ее конец в муфту мотора и поверните рычажок в положение А.
• Закройте дверцу духовки и поверните ручку управления духовкой на символ. При включении гриля также начинает вращаться вертел.
• По окончании приготовления снимите вертел, сдвинув рычажок в положение В.
• Всегда устанавливайте под гриль противень для сбора жира как указано в разделе «ПОЛЕЗНЫЕ СОВЕТЫ И РЕКОМЕНДАЦИИ ПО ПРИГОТОВЛЕНИЮ».

A 7 B

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ПОЛЕЗНЫЕ СОВЕТЫ И РЕКОМЕНДАЦИИ ПО ПРИГОТОВЛЕНИЮ

Бисквиты и хлеб:

• Разогрейте духовку в течение приблизительно 15 минут перед тем как вы приступите к выпечке хлеба или бисквитов.
• Не открывайте дверцу во время выпекания, так как холодный воздух прекратит поднятие дрожжевого теста.
• При приготовлении торта выключите духовку и оставьте его в печи примерно на 10 минут.
• Не используйте эмалированный поддон или противень, поставляемый в комплекте с духовкой, для выпечки тортов.
• Степень готовности бисквита? Примерно за 5 минут до окончания времени приготовления воткните щуп или зонд для определения степени готовности бисквитов в самую высокую часть бисквита. Выньте его. Если он чист, бисквит готов.
• А если бисквит сел? В следующий раз используйте меньше жидкостей или снизьте температуру на 10°C.
• Если бисквит слишком сухой: Сделайте несколько маленьких отверстий с помощью зубочистки и добавьте внутрь несколько капель фруктового сока или алкоголя. В следующий раз увеличьте температуру на 10°C и задайте меньшую продолжительность приготовления.
• Если бисквит слишком темный вверху: в следующий раз поставьте бисквит на более низкую полку, готовьте его на более низкой температуре и дольше.
• Если верхняя часть бисквита подгорела: срежьте подгоревший слой и посыпьте сахаром или украсьте его сливками, джемом, кондитерским кремом и т.п.
• Если бисквит слишком темный внизу: в следующий раз поставьте бисквит на более высокую полку и готовьте его на более низкой температуре.
• Если бисквит или хлеб хорошо приготовлен снаружи, но не еще готов внутри: в следующий раз используйте меньше жидкостей, готовьте на более низкой температуре и дольше.
• Если бисквит не выходит из формы: прорежьте его ножом с краю, положите влажную тканевую салфетку на бисквит и переверните форму вверх дном. В следующий раз хорошо смажьте форму и посыпьте муку или хлебные крошки.
• Если бисквиты не отделяются от противня для выпечки: положите противень обратно в духовку на некоторое время и затем снимите бисквиты до того, как они остынут. В следующий раз во избежание этого используйте лист бумаги для выстилания хлебопекарных форм.

Мясо:

• Если для приготовления мяса необходимое время превышает 40 минут, выключите печь за 10 минут до окончания времени приготовления, чтобы использовать остаточное тепло (в целях экономии электроэнергии).
• Ваше жаркое будет сочнее, если его приготовить в закрытой посуде; оно будет более хрустящим. если его приготовить без крышки.
• Как правило для приготовления белого мяса, птицы и рыбы требуются более умеренные температуры (менее 200°C).
• Для приготовления «редкого» красного мяса требуются высокие температуры (более 200°C) и более короткая продолжительность приготовления.
• Для получения вкусного жаркого смажьте мясо салом и посыпьте специями.
• Если ваше жаркое жесткое: в следующий раз оставьте мясо дозревать на более длительное время.
• Если ваше жаркое слишком темное сверху или снизу: в следующий раз поместите его на более высокую или низкую полку, уменьшите температуру и готовьте дольше.
• Ваше жаркое сырое? Разрежьте его на куски, расположите куски на противне с соком, который выделился из мяса при тушении, и закончите приготовление жаркого.

Приготовление на гриле:

• Слегка смажьте и приправьте продукты питания перед приготовлением их на гриле.
• Всегда используйте противень для гриля для сбора соков, вытекающих из мяса во время его приготовления на гриле.
• Обязательно добавляйте небольшое количество воды в противень. Вода препятствует горению жира и образованию неприятных запахов и дыма. Добавляйте воду во время приготовления так как она испаряется.
  • Периодически во время приготовления переворачивайте пищу.
• Если вы готовите на гриле жирную птицу (гуся), проткните его кожу, чтобы мог стекать жир.

Алюминий может легко корродировать при соприкосновении с органическими кислотами, присутствующими в пище или добавляемыми в процессе приготовления (уксус, лимонный сок). Поэтому рекомендуется не класть пищу непосредственно на алюминиевые или эмалированные противни, а ВСЕГДА использовать соответствующую бумагу для выстилания.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ТАБЛИЦА ДАННЫХ ДЛЯ ПРИГОТОВЛЕНИЯ/ВЫПЕКАНИЯ

ПРОДУКТ	Вескг	Позиция полки от основания	Температурав °C	Время приготовленияв минутах
БИСКВИТЫ
Светлый бисквит	0,8	2	190	56
Фруктовый торт	0,8	2	220	35-40
Миндальный торт	0,8	2	200	40-45
Шоколадный торт	0,8	2	190	30-40
ВЫПЕЧКА
Бисквиты		2	190	15
Булочки		2	190-220	25-35
Выпечка из слоеного теста		2	250	10-15
Выпечка из песочного теста		2	235	20
ЗАПЕЧЕННАЯ ПАСТА
Лазанья	2,5	3	210-225	55-65
Каннеллони	2,5	3	210-225	55-65
ПИЦА 1 3 225-Макс. 25-30
ХЛЕБ 1 3 225-Макс. 20-25
МЯСО
Жаркое из говядины	1	2	220	20-25
Жаркое из телятины	1	2	220	60-80
Жаркое из ягненка	1	2	220	40-50
Жаркое из свинины	1	2	220	60-80
ДИЧЬ
Жаркое из зайца	1	2	225-Макс.	40-50
Жаркое из фазана	1	2	225-Макс.	45-60
Жаркое из куропатки	1	2	225-Макс.	45-60
ПТИЦА
Жареная индейка	1	2	235	50-60
Жареная курица	1	2	235	40-50
Жареная утка	1	2	235	45-60
РЫБА
Запеченная рыба	1	2-3	200-220	15-25
Запеченная в горшке рыба	1	2-3	190-220	15-20

Указанные в таблице значения (температуры и времени приготовления) являются приблизительными и могут изменяться в зависимости от индивидуальных предпочтений. В данной таблице указаны значения времени приготовления только для одной полки. Если вы готовите в духовке в режиме конвекции и используете несколько полок (установив противни на 1-ю и 3-ю или на 2-ю и 4-ю полку), время приготовления должно быть приблизительно на 5 - 10 минут дольше.

ТАБЛИЦА ДАННЫХ ДЛЯ ПРИГОТОВЛЕНИЯ НА ГРИЛЕ

ПРОДУКТ	Вескг	Позиция полки от основания	Время приготовления в минутах
			1-я сторона 2-я сторона
МЯСО
Котлета	0,50	5	15	15
Бифштекс	0,15	5-6	5	5
Половинки курицы (каждая половинка)	1	5-6	25	25
РЫБА
Форель	0,42	5-6	18	18
Камбала	0,20	5-6	10	10
ХЛЕБ
Тост 5-6 2-3 2-3
ВЕРТЕЛ
КУРИЦА 1,3		60-80

Указанные в таблице значения (температуры и времени приготовления) являются приблизительными и могут изменяться в зависимости от личных пристрастий повара. В частности, значения температуры и времени приготовления мяса на гриле в значительной степени зависят от толщины мяса и личных вкусов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ЧИСТКА И УХОД

Для поддержания в исходном состоянии поверхности варочной панели и ее различных компонентов (решетки, эмалированных крышек, головок горелок и пламерассекателей) необходимо после каждого использования мыть их теплой водой с мылом, затем ополаскивать водой и насухо вытирать.

Не оставляйте уксус, кофе, молоко, соленую воду, а также лимонный или томатный сок на эмалированных поверхностях на долгое время.

ПРЕДУПРЕЖДЕНИЯ

• После очистки проверьте, что головки и соответствующие крышки горелок правильно установлены на свои места (рис. 8).
• Примите меры предосторожности во избежание повреждения устройств электророзжига или газ-контроля.
• Если вы испытываете трудности при открытии или закрытии крана, не прилагайте чрезмерное усилие. Немедленно обратитесь за технической помощью.

КОНСТРУКЦИЯ

Все детали плиты (эмалированные или окрашенные металлические, стальные или стеклянные части) необходимо регулярно очищать с помощью теплой мыльной воды, промывать и просушивать с помощью мягкой тканевой салфетки.

КАМЕРА ДУХОВКИ

Не распыляйте на термочувствительный элемент термостата и не используйте для его мойки продукты на основе кислоты (проверяйте этикетку продукта перед использованием).

Производитель не несет ответственности за повреждения, возникшие в результате неправильной очистки.

Камеру духовки следует очищать каждый раз после ее использования с целью удаления остатков пищи, жира

или сахара, которые, если пригорят в случае повторного использования духовки, образуют отложения или несмываемые пятна, а также неприятные запахи.

Для сохранения блеска эмалированных частей используйте для их чистки теплую мыльную воду, промывайте и тщательно просушивайте их. ВСЕГДА промывайте используемые дополнительные принадлежности.

СНЯТИЕ ДВЕРЦЫ ДУХОВКИ (для некоторых моделей)

Дверцу духовки можно снять, чтобы обеспечить более удобный доступ для очистки камеры духовки.

Чтобы снять дверцу, выполните следующие действия:

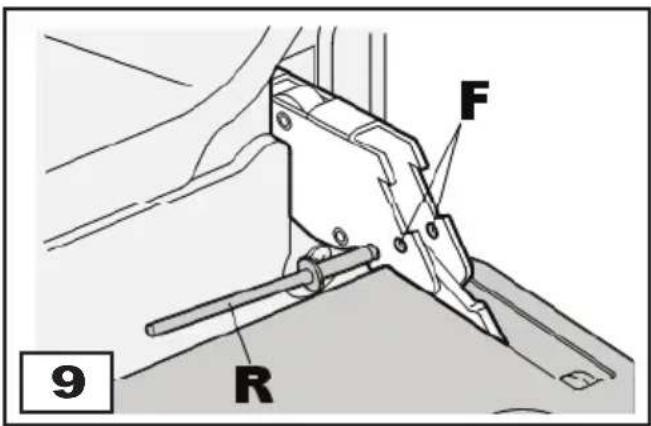

• Откройте дверцу духовки и вставьте заклепку или гвоздь (R) в отверстие (F) шарнира (рис. 9).
• Немного прикройте дверцу, подав ее вверх, одновременно высвобождая стопор и шарнир.
• После снятия шарнира потяните за дверцу, слегка наклонив ее вверх для снятия со стопора.
• Чтобы установить дверцу на место, выполните описанные выше действия в обратном порядке, обращая внимание на правильное положение стопоров.

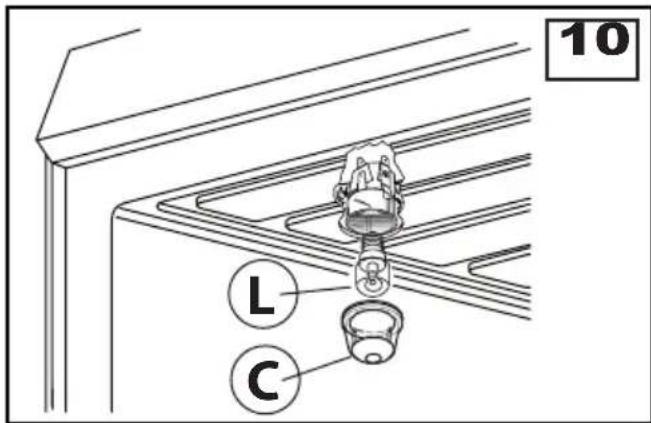

ЗАМЕНА ЛАМПОЧКИ ОСВЕЩЕНИЯ ДУХОВКИ (рис.10)

Во избежание риска поражения электрическим током убедитесь в том, что прибор выключен перед тем, как приступить к замене лампочки.

В случае замены одной или обеих лампочек освещения духовки обеспечьте соответствие новых лампочек следующим техническим требованиям: 15 Вт - 230 В\~ - 50 Гц - Е 14 - термостойкие (300°C).

Снимите плафон (C), повернув его против часовой стрелки, и замените лампочку. Установите на место плафон, закрутив его по часовой стрелке.

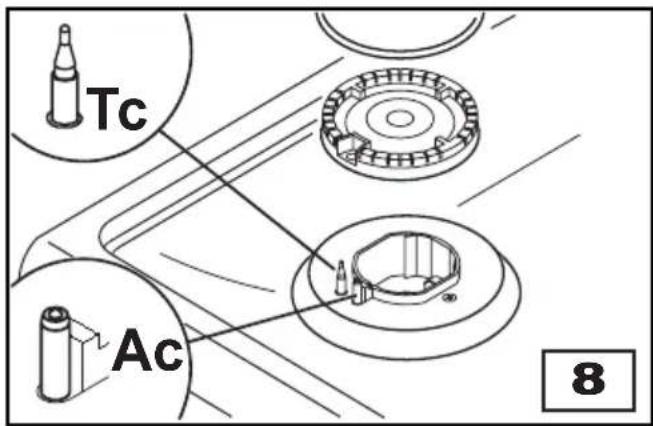

Tc Ac 8

F R 9

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

10 L C

УПЛОТНЕНИЕ ДУХОВКИ

Уплотнение духовки обеспечивает ее правильное функционирование. Мы рекомендуем:

• очищать его без применения абразивных инструментов или средств.
  • периодически проверять его состояние.

В случае повреждения или выхода из строя уплотнения духовки и обратитесь в наш сервисный центр и воздержитесь от использования духовки до ее ремонта.

САМООЧИЩАЮЩИЕСЯ ПАНЕЛИ (на некоторых моделях)

Стенки духовки защищены панелями с покрытием из специальной жиростойкой микропористой эмали, которое поглощает и устраняет брызги во время приготовления пищи.

При наличии на стенках большого количества жидкости или жира немедленно протрите их влажной губкой и затем включите духовку на 2 часа при положении ручки термостата, соответствующем максимальной температуре. Дайте духовке остыть и затем снова протрите ее камеру влажной губкой. Если очистить духовку не удается, повторите описанную выше процедуру.

Рекомендуется, тем не менее, периодически снимать панели и мыть их теплой водой с мылом, а затем вытирать мягкой тряпкой.

Чтобы снять панели, действуйте как указано ниже:

• Снимите боковые решетки в соответствии с указаниями, приведенными в предыдущем параграфе.

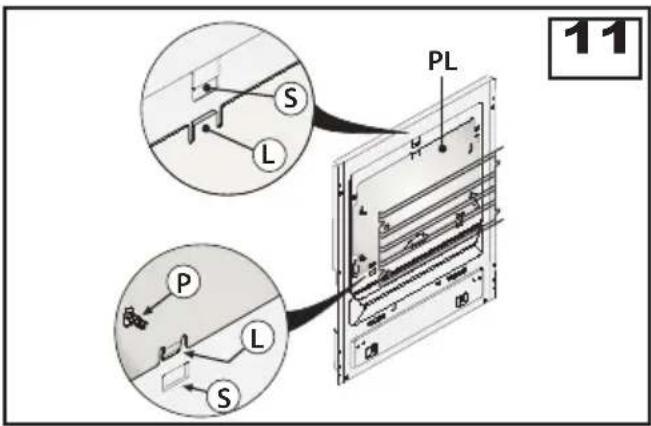

  • Снимите обе боковые панели (PL) (рис. 11).
• Снимите заднюю панель, открив соответствующие крепежные винты (V) (рис. 12).
• Для установки на место всех компонентов выполните описанные выше операции в обратном порядке.

ВАЖНО!! Установите обе боковые панели (PL), продев фиксаторы (L) в отверстия (S) (рис. 11).

БОКОВЫЕ НАПРАВЛЯЮЩИЕ ДУХОВКИ

Для эффективной чистки боковых направляющих их можно снять, открутив винты с шайбами (A).

Для установки направляющих на место прикрепите их винтами с предварительно одетыми на них шайбами, закрутив их отверткой.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Некоторые неисправности возникают по причине простого отсутствия ухода или ошибок эксплуатации и могут быть легко устранены без обращения в службу технической помощи.

НЕИСПРАВНОСТЬ СПОСОБ УСТРАНЕНИЯ НЕИСПРАВНОСТИ
Плита не работает	Убедитесь, что открыт вентиль подачи газаУбедитесь, что вилка вставлена в розеткуПроверьте, что ручки установлены в правильное положение для приготовления пищи, и затем повторите действия, описанные в руководствеПроверьте автоматические аварийные выключатели электрической системы (УЗО). В случае неисправности системы вызовите электрика.
Термостат не работает	Обратитесь в наш сервисный центр
Не включается освещение духовки • Убедитесь в том, что лампа плотно вкручена в патронПриобретите термостойкую лампу в одном из наших сервисных центров и установите ее в соответствии с указаниями, содержащимися в параграфе «ЗАМЕНА ЛАМПОЧКИ ОСВЕЩЕНИЯ ДУХОВКИ».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

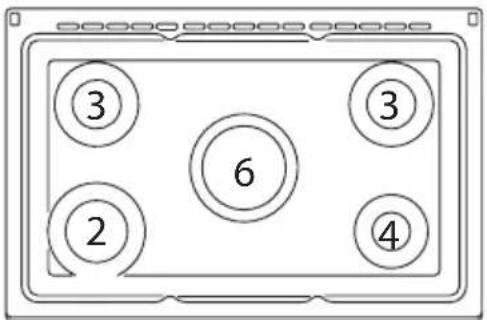

РАСПОЛОЖЕНИЕ ГОРЕЛОК НА ВАРОЧНОЙ ПАНЕЛИ

ГОРЕЛКИ		Рабочее давление газа	Расход	Диаметр форсунок Sabaf	Подводимое тепло Вт	Расстояние, получаемое с помощью муфты регулирования подачи воздуха	Байпас
No	БОЗНАЧЕНИЕ мбар г/ч 1/100 мм	м Макс. «Х» мм 1/100 мм
2	Быстрая	GPL 30Природный газ 20	218 88	117-У	30003000	Полное 44
3	Средней мощности	GPL 30Природный газ 20	131 68	98-Z	18001800	Полное 34
4	Вспомогательная	GPL 30Природный газ 20	73 51	75-X	10001000	Полное 28
6	Центральная сверхмощная	GPL 30Природный газ 20	276 98	135-K	38003800	Полное 65
7	Духовка	GPL 30Природный газ 20	364 108	161	50005000	3	55
8	Гриль с отдельной ручкой управления	GPL 30Природный газ 20	247 92	142	34003400	3,5

③ ② 6 ④ ③

ГАБАРИТНЫЕ РАЗМЕРЫ ПЛИТЫ

Тип плиты 96-Z
высота H / мм	1447 ÷ 1502
высота h / мм	857 ÷ 912
ширина L / мм	900
глубина P / мм	600

H P h L

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ Номинальные данные
Лампочка освещения духовки	15 Вт - E 14 - T 300
Мотор вертела	4 Вт
Кабель питания для газовой плиты	H05 RR-F 3 x 0,75 мм2

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

• Работы по монтажу, наладке, модификации и обслуживанию, перечисленные в разделе «РУКОВОДСТВО ПО МОНТАЖУ», должны выполняться только силами квалифицированного персонала. • Производитель не несет ответственности за травмы или ущерб вызванные неправильным монтажом прибора.
• Предохранительные и автоматические регулировочные устройства плиты в течение срока службы могут дорабатываться только производителем или должным образом уполномоченным поставщиком.
• В соответствии со стандартами на газовую аппаратуру газовые и комбинированные устройства являются оборудованием «класса 2, подкласса 1» (встраиваемое оборудование, рис.13) и, соответственно, должны отвечать требованиям по обеспечению расстояний, как указано на рисунке, при этом боковые стенки не должны быть выше рабочей поверхности.
• Расположенные рядом с прибором и окружающие ее стены должны выдерживать температуры более 95°C.
• Монтаж газового и комбинированного оборудования должен производиться в соответствии с требованиям действующих стандартов.
• Данный прибор не подсоединена к вытяжке для отвода продуктов горения. Поэтому его следует подсоединить в соответствии с указанными выше правилами монтажа. Следует уделить особое внимание содержащимся ниже инструкциям по обеспечению вентиляции и вытяжки.

УСТАНОВКА

РАСПАКОВКА ВАШЕЙ ПЛИТЫ

• Сразу же после снятия упаковочного материала с наружных поверхностей и различных внутренних частей тщательно проверьте состояние прибора и убедитесь в отсутствии каких-либо дефектов.
  В случае каких-либо сомнений воздержитесь от использования прибора и обратитесь к квалифицированному специалисту.
• Некоторые установленные на приборе детали защищены полимерной пленкой. Эту защитную пленку следует снять перед тем как приступить к эксплуатации плиты. Мы рекомендуем разрезать пленку по краям с помощью острого ножа или аналогичного инструмента.
• Не перемещайте плиту за ручку.

Не оставляйте используемые упаковочные материалы (картон, пакеты, пенополистирол, гвозди и т.п.) в легко доступном для детей месте, так как данные материалы являются источником потенциальной опасности.

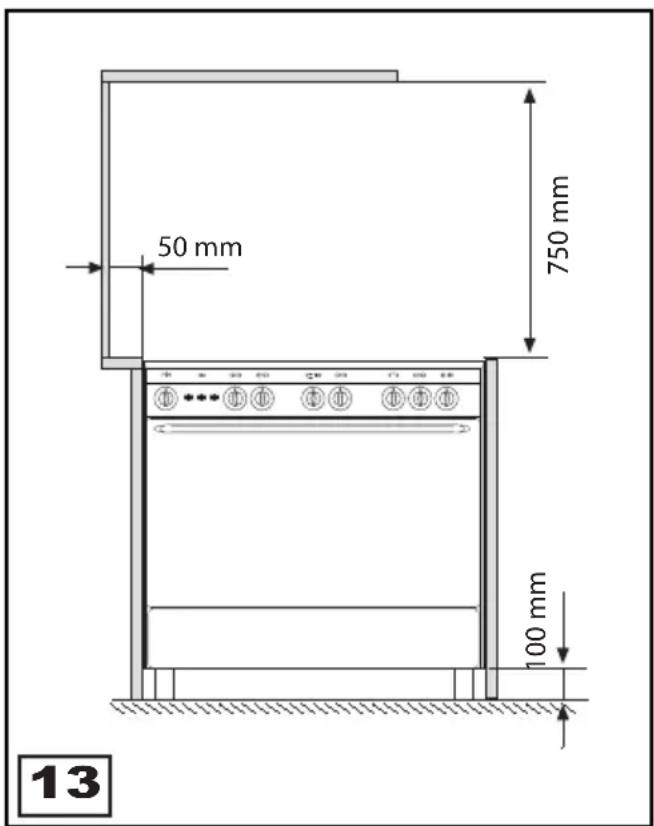

50 mm 750 mm 100 mm 13

РУКОВОДСТВО ПО МОНТАЖУ

ВЕНТИЛЯЦИЯ

Не следует устанавливать плиту в помещении объемом менее 20 м³.

Объем необходимого воздуха равен объему, требуемому для обычного горения газа и для обеспечения вентиляции помещения. Естественный приток воздуха должен быть направлен через постоянные отверстия в стенах помещения, которые выходят непосредственно наружу, с минимальным поперечным сечением 100 см ^2 (рис. 14). Данные отверстия должны быть расположены таким образом, чтобы их нельзя было загородить.

Также допускается организация побочной вентиляции данного помещения путем притока воздуха из смежных помещений в строгом соответствии с предписаниями действующих стандартов.

РАСПОЛОЖЕНИЕ И ВЫТЯЖКА

Газовые плиты в обязательном порядке должны оборудоваться устройствами отвода продуктов горения и влаги через вытяжки, подсоединенные к вентиляционным каналам, или непосредственно наружу (рис. 15). Если нельзя использовать вытяжку, разрешается использовать вентилятор, устанавливаемый в окне или на наружной стене, который необходимо включать при каждом использовании плиты (рис. 16) в соответствии с действующими правилами и положениями, касающимися организации вентиляции.

РАЗМЕЩЕНИЕ ПЛИТЫ

Плита оснащена следующим частями в целях ее правильного размещения и установки:

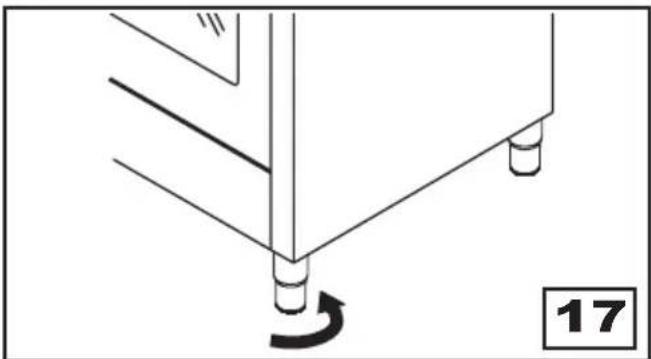

• Регулируемыми ножками, позволяющими установить плиту на одной высоте с кухонной мебелью. Вместе с плитой поставляется комплект деталей в составе бобышек, винтов и ножек(рис.17).
• Задним щитком. Плиты, в состав которых входит данная принадлежность, отгружаются с завода-изготовителя с щитком, помещенным в ящикек для принадлежностей, расположенный под духовкой. Для установки щитка необходимо вначале ослабить винты, расположенные с задней стороны варочной панели, и затем прикрепить щиток как показано на рисунке 18.

• В месте установки плиты должна быть предусмотрена розетка или выключатель.

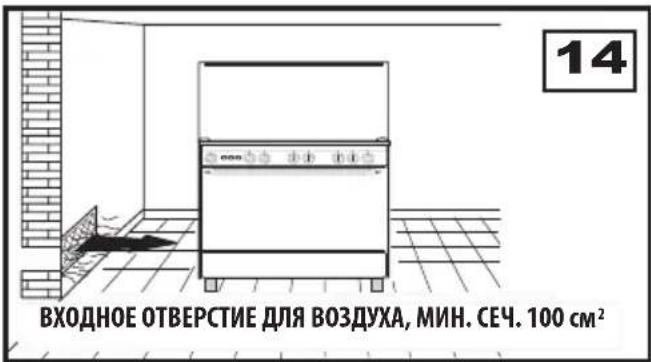

14 ВХОДНОЕ ОТВЕРСТИЕ ДЛЯ ВОЗДУХА, МИН. СЕЧ. 100 см²

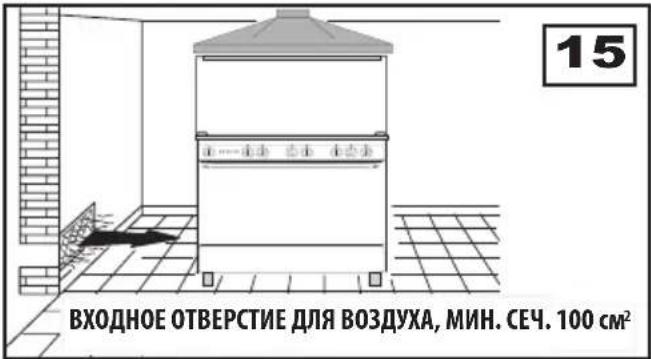

15 ВХОДНОЕ ОТВЕРСТИЕ ДЛЯ ВОЗДУХА, МИН. СЕЧ. 100 см²

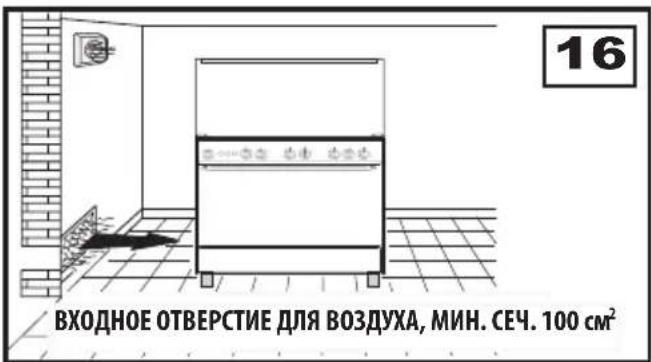

16 ВХОДНОЕ ОТВЕРСТИЕ ДЛЯ ВОЗДУХА, МИН. СЕЧ. 100 см²

РУКОВОДСТВО ПО МОНТАЖУ

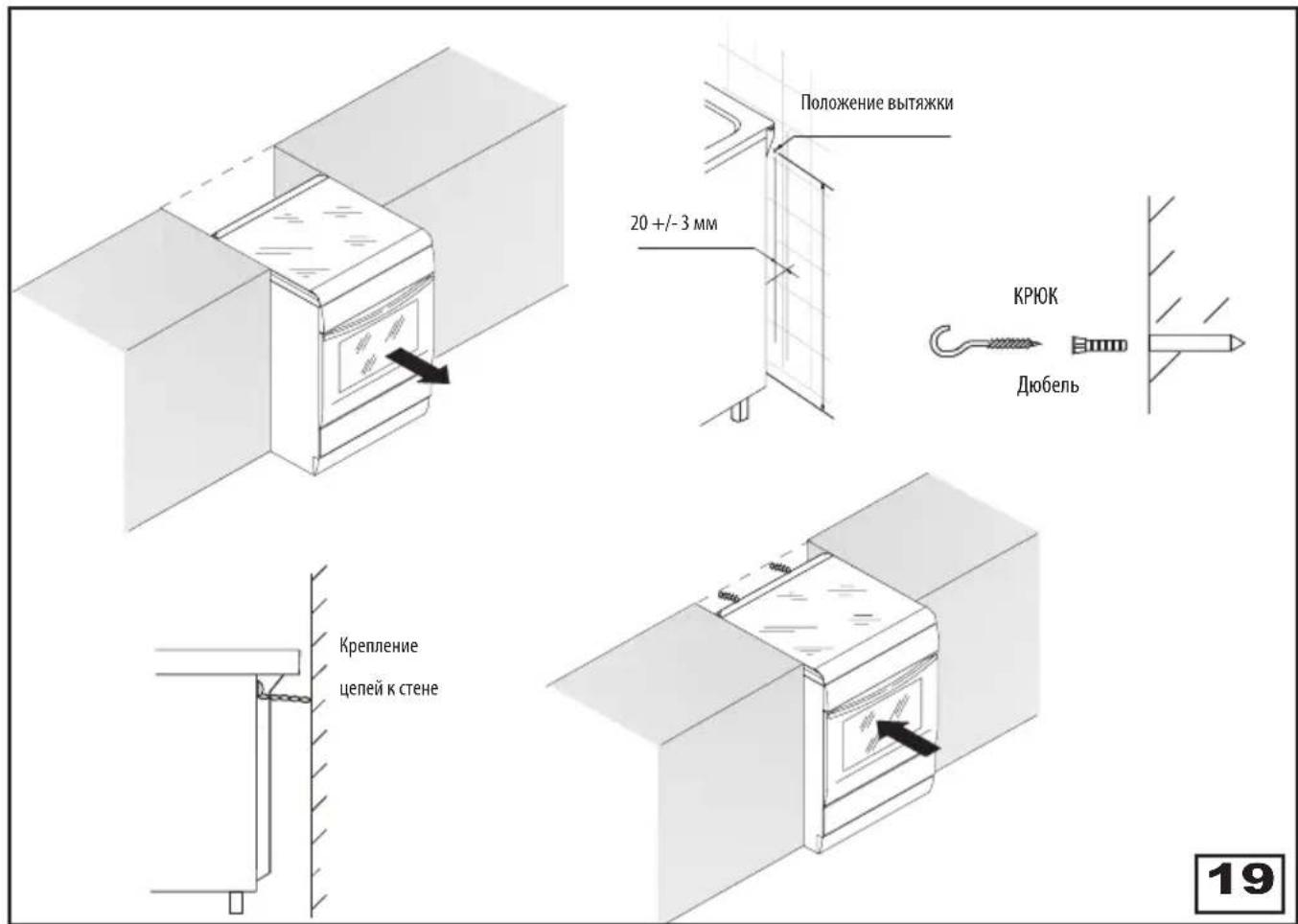

КРЕПЛЕНИЕ ПЛИТЫ К СТЕНЕ (Рис.19)

Примечание: установка входящей в комплект поставки цепи требуется по соображениям безопасности.

Во избежание опрокидывания плиты в том случае, если ребенок встанет на дверцу духовки или если пользователь положит на открытую дверцу очень тяжелый предмет, НЕОБХОДИМО прикрепить обе цепи к задней стенке духовки, а другими концами - к крюкам с резьбой на конце. Эти крюки должны быть прикреплены к стене с задней стороны плиты.

Указания по сборке • Прикрепите крюки к стене с задней стороны на высоте 770 мм от пола.

По окончании крепления необходимо натянуть цепи.

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ПОДАЧИ ГАЗА

Перед подсоединением прибора убедитесь в том, что данные на табличке с техническими характеристиками, прикрепленной к плите, соответствуют характеристикам газовой магистрали. Табличка на последней странице настоящего руководства и на задней стороне плиты содержит условия настройки прибора, в частности, тип газа и рабочее давление.

После установки плиты проверьте отсутствие утечек с помощью мыльного раствора (ни в коем случае не с помощью пламени).

Входной газовый штуцер плиты имеет наружную цилиндрическую резьбу размером 1/2 дюйма в соответствии с требованиями стандарта ISO 228-1. Если распределение газа осуществляется по трубопроводам, прибор должен подсоединяться к газовой магистрали с помощью:

Положение вытяжки 20 +/- 3 мм КРЮК Дюбель Крепление цепей к стене 19

РУКОВОДСТВО ПО МОНТАЖУ

• жесткой стальной трубы в соответствии с требованиями действующих норм и правил, при этом соединения должны осуществляться с помощью резьбовых штуцеров в соответствии с требованиями стандарта UNI-ISO 7/1. Допускается использовать паклю с соответствующими клеящими веществами или тефлоновую ленту в качестве уплотнителя.
• медной трубы в соответствии с требованиями действующих норм и правил, при этом соединения должны осуществляться с помощью уплотняемых штуцеров в соответствии с требованиями действующих норм и правил.
• гибкой бесшовной трубы из нержавеющей стали в соответствии с требованиями действующих норм и правил длиной не более 2 метров с использованием уплотнений в соответствии с требованиями действующих норм и правил.
• гибкого резинового шланга в соответствии с требованиями действующих норм и правил диаметром 8 мм для сжиженного углеводородного газа и диаметром 13 мм для природного или бытового газа, длиной максимум 1500 мм, а также жестко прикрепляемого к шлангу штуцера с предохранительным хомутом в соответствии требованиями действующих норм и правил.

Если газ подается напрямую из баллона, прибор, оснащенный редуктором давления в соответствии с требованиями действующих норм и правил, должен подсоединяться:

• с помощью медной трубы в соответствии с требованиями действующих норм и правил, при этом соединения должны осуществляться с помощью герметичных фитингов в соответствии с требованиями действующих стандартов.
• с помощью гибкой бесшовной трубки из нержавеющей стали в соответствии с требованиями действующих норм и правил длиной не более 2 метров с использованием

уплотнений в соответствии с требованиями стандартов. Мы рекомендуем установить на гибкую трубку специальный переходник, который можно приобрести в магазине, с целью облегчения ее подсоединения к штуцеру шланга редуктора давления на баллоне.

- с помощью гибкого резинового шланга в соответствии с требованиями действующих норм и правил диаметром 8 мм, минимальной длиной 400 мм и максимальной длиной 1500 мм, жестко прикрепляемого к штуцеру шланга с предохранительным хомутом в соответствии требованиями действующих стандартов.

ВНИМАНИЕ:

• Если прибор будет использоваться в качестве встроенного (класс 2, подкласс 1), подсоединяйте его к источнику снабжения газа только с помощью гибких бесшовных трубок из нержавеющей стали в соответствии требованиями действующих стандартов.

• Если прибор будет использоваться в качестве отдельно стоящего (класс 1) и если вы используете гибкий резиновый шланг, необходимо следовать приведенным ниже указаниям (см. рис.19)

• На своем пути шланг не должен соприкасаться с какими-либо частями, нагревающимися до температуры более 95°C.

• Шланг не должен подвергаться каким-либо усилиям на растяжение или изгиб. Он не должен быть пережат или сильно изогнут.
• Он не должен касаться острых предметов, острых углов и т.п.
• Необходимо обеспечить возможность проверки шланга по всей длине с целью контроля его исправного состояния.
• Шланг подлежит замене в указанный на нем срок.

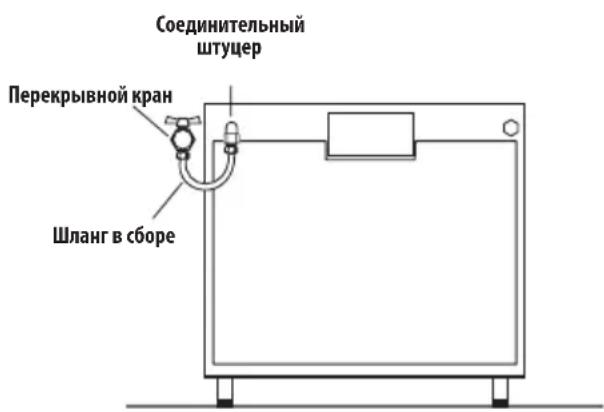

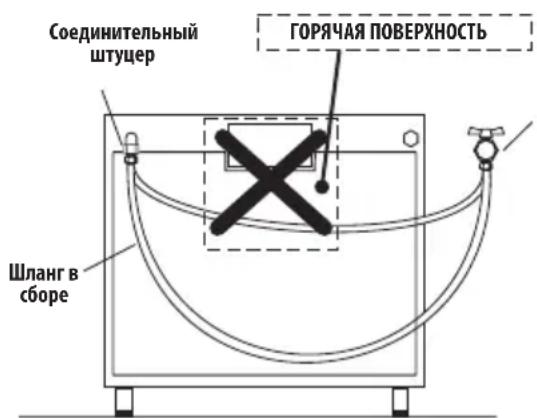

Соединительный штуцер Перекрывной кран Шланг в сборе

Соединительный штуцер ГОРЯЧАЯ ПОВЕРХНОСТЬ Шланг в сборе

РУКОВОДСТВО ПО МОНТАЖУ

РЕГУЛИРОВКИ

• Все уплотнения подлежат замене техническим специалистом после проведения настройки или регулировки.
• Регулировка снижения мощности (медленное нагревание) должна осуществляться только при включенных горелках, работающих на природном газе, при этом если горелки работают на сжиженном нефтяном газе, винт должен быть полностью затянут вниз до упора (в направлении по часовой стрелке).
• «Регулировка первичного воздуха» на газовых горелках варочной панели не требуется.

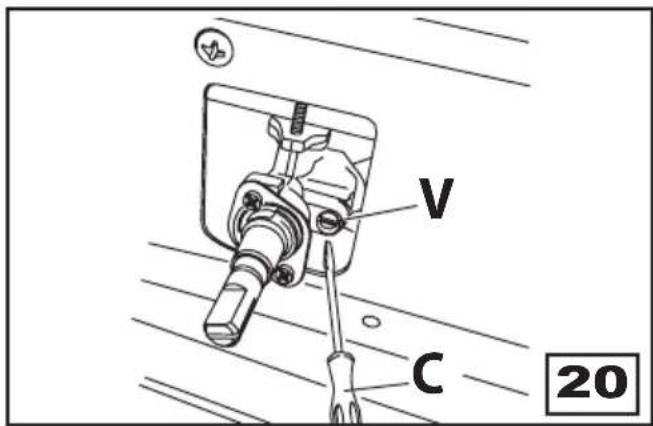

Краны (рис.20)

Все газовые краны являются исключительно однопроходными кранами с наружной конической резьбой. Регулировочный винт (V) находится сбоку стержня.

Порядок регулировки «Сниженной мощности»:

• Включите горелку и поверните ручку в положение «сниженной мощности» (медленный огонь).
• Снимите ручку крана, приложив небольшое усилие к штоку.
  • Вставьте жало маленькой отвертки (C) в шлиц винта (V) и поворачивайте вправо или влево конус регулировки расхода газа до тех пор, пока пламя, соответствующее «медленному огню», не будет надлежащим образом отрегулировано. Регулировочный винт (V) расположен над (рис. 20) стержнем крана или сбоку него.
• Убедитесь в том, что пламя не гаснет при резком переключении ручки из «полностью включенного» положения в положение «сниженной мощности».
• ВНИМАНИЕ!! Эту операцию можно выполнять, не снимая переднюю панель, но если при этом трудно получить доступ к регулировочному винту, то снимите переднюю панель, откртив крепежные винты, расположенные с ее внутренней стороны.

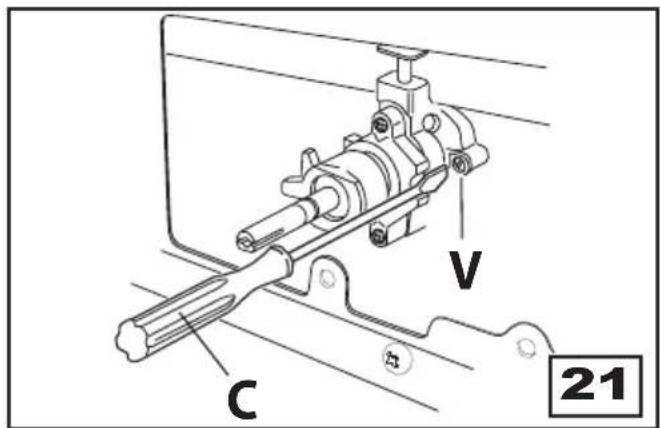

ТЕРМОСТАТ ДУХОВКИ (рис.21)

Регулировку «сниженной мощности» необходимо выполнять следующим образом:

• Снимите ручку термостата.
- Включите горелку духовки, повернув соответствующую ручку в максимальное положение, затем подождите около 10 минут.

- Медленно поверните ручку назад в минимальное положение и, используя маленькую отвертку (C), поверните винт (V) вправо для уменьшения пламени, или влево - для его увеличения.

Для эффективной регулировки «сниженной мощности» высота пламени должна быть небольшой. Оно должно быть стабильным во избежание случайного гашения, а также не гаснуть при обычных манипуляциях с дверцей духовки.

V C 20

C V 21

РУКОВОДСТВО ПО МОНТАЖУ

ГОРЕЛКА ДУХОВКИ (рис.22)

Горелка установлена в основании духовки и закрыта панелью, которая всегда должна оставаться в таком положении во время работы.

Для регулировки подачи первичного воздуха

зажгите горелку и, наблюдая за пламенем, ослабьте винт (A) и отрегулируйте положение накидной муфты (B) для получения расстояния X, указанного в таблице параграфа «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ» После выполнения регулировки заблокируйте винт (A).

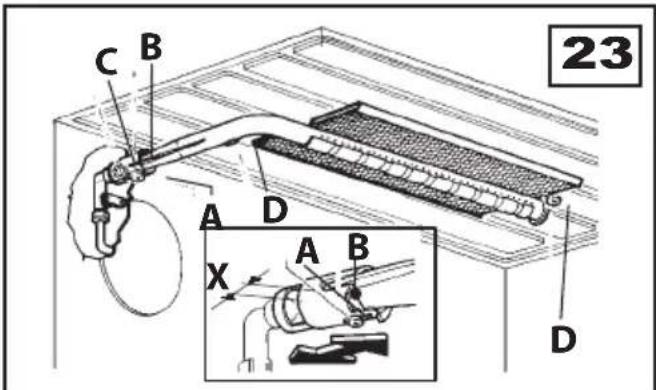

ГОРЕЛКА ГРИЛЯ (рис.23)

Для регулировки подачи первичного воздуха зажгите горелку и, наблюдая за пламенем, ослабьте винт (А) и отрегулируйте положение накидной муфты (В) для получения расстояния X, указанного в таблице параграфа «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ» После выполнения регулировки заблокируйте винт (А).

ПЕРЕОБОРУДОВАНИЕ

ЗАМЕНА ФОРСУНОК

Наши конфорки могут быть адаптированы к различным типам газа простой установкой форсунок, соответствующих используемому вами типу газа. В помощь монтажнику в параграфе «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ» приведена таблица, которая содержит значения номинальной тепловой мощности горелок, диаметра форсунок и рабочего давления для различных типов газа.

Строго соблюдайте следующие указания:

Замена форсунок - Горелки варочной панели.

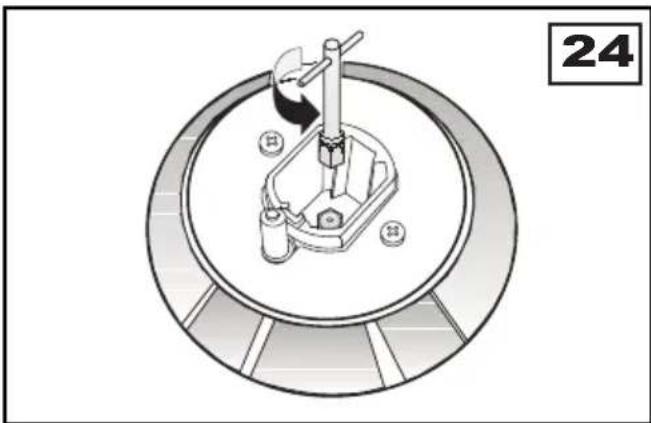

Для замены форсунок варочной панели снимите крышку горелки и головку с помощью торцового гаечного ключа ∅ 7 мм и замените их (рис.24).

Замена форсунки - Горелка духовки.

Снимите основание духовки. Открутите винт (D), чтобы высвободить горелку и получить доступ к форсунке (C) (рис. 22). Открутите форсунку и замените ее. Установите на место горелку и винт (D).

Замена форсунки - Горелка гриля.

Открутите винт (D), чтобы высвободить горелку и получить доступ к форсунке (рис. 23). Открутите форсунку (C) и замените ее. Установите на место горелку и винт (D).

После замены форсунок необходимо будет произвести регулировку конфорки, как указано в предыдущих пунктах. Все уплотнения подлежат замене техническим специалистом после окончания регулировки.

C A B D X A B 22

23 C B A D X A B D

24

РУКОВОДСТВО ПО МОНТАЖУ

ТЕХОБСЛУЖИВАНИЕ

Перед проведением работ по техническому обслуживанию или замене деталей отсоедините прибор от источников газа и электропитания.

ЗАМЕНА КРАНОВ И ТЕРМОСТАТА

При замене крана или термостата действуйте следующим образом:

- Снимите подставки и головки горелок. - Открутите винты крепления горелки (Vc) (рис. 25). (четыре для сверхмощной горелки и две для остальных горелок)

- Снимите варочную панель, откртив передние и задние винты (Vs) (рис. 25), крепящие ее к опорам (S).

- Выньте ручки.

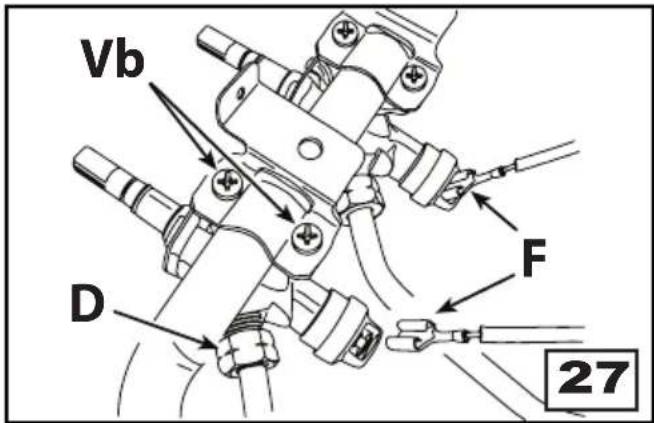

- Открутите гайки (D) алюминиевых газовых трубок и выньте быстроразъемные соединители термопары (F) (рис. 27).

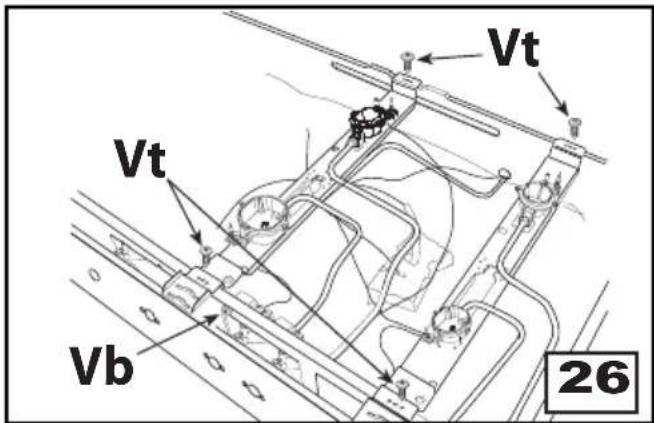

- Открутите винты (Vt) (рис. 26), крепящие планки.

- Открутите винты (Vb) (рис. 26), крепящие хомуты кранов к передней раме.

- Сдвиньте рампу назад и открытите винты (Vb) (рис. 27), чтобы высвободить краны.

- Заменяйте уплотнения при каждой замене крана или термостата. Это обеспечит надлежащую герметичность в месте соединения крана или термостата с соответствующей деталью.

- Установите на место все детали, выполнив описанные выше действия в обратном порядке.

Vt Vt Vb 26

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Подключение к электрической сети должно осуществляться в соответствии с требованиями действующих норм и правил, а также действующего законодательства.

Перед подключением убедитесь, что:

• Допустимый ток электрической сети и розеток соответствует максимальной мощности прибора (см. табличку технических данных на задней стенке плиты).
• Сеть и розетки имеют надлежащее заземление в соответствии с требованиями действующих стандартов, а также положениями законодательства. Производитель не несет ответственности за несоблюдение данных требований.
• Вилка и розетка или многополюсный переключатель должны быть доступны после установки прибора.

Подключение к сети с помощью розетки

- Подсоедините к кабелю питания (если она еще не установлена) стандартную вилку, соответствующую нагрузке, значение которой указано на табличке технических характеристик. Соедините провода как показано ниже и помните, что провод заземления должен быть длиннее фазных проводов:

буква	L	(фаза)	= коричневый провод
буква	N	(ноль)	= синий провод
символ		(земля)	= зеленый/желтый провод

• Кабель питания следует прокладывать таким образом, чтобы никакие его части не нагревались до температуры более 75 °C.
• При подсоединении не используйте адаптеры или шунты, так как они могут приводить к ложным контактам с риском последующего перегрева.

При подключении непосредственно к сети:

• Установите многополюсный переключатель, который рассчитан на соответствующую нагрузку, сминимальным зазором 3 мм между разомкнутыми контактами.
• Помните, что провод заземления не должен размыкаться этим переключателем.

ЗАМЕНА ГИБКОГО ГАЗОВОГО ШЛАНГА

В целях поддержания надлежащего исправного состояния газового шланга мы настоятельно рекомендуем заменять его в срок, указанный на шланге.

ЗАМЕНА ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

• Необходимо снять заднее ограждение для замены электрических нагревательных элементов, патрона лампы, клеммной колодки и кабеля питания.
• Если вам необходимо заменить кабель питания (см. величину поперечного сечения в таблице, приведенной в параграфе «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ»), необходимо обеспечить, чтобы проводник заземления был длиннее фазовых проводов; кроме того, соблюдайте все указания, содержащиеся в параграфе «ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ».
• При замене лампочки освещения следуйте указаниям, приведенным в параграфе «ЗАМЕНА ЛАМПОЧКИ ОСВЕЩЕНИЯ ДУХОВКИ».
• Для замены патрона лампочки, генератора искр и электродов розжига следует снять рабочую поверхность, действуя в соответствии с указаниями приведенными в параграфе «ЗАМЕНА КРАНОВ И ТЕРМОСТАТА».
• Для замены программатора (если таковой имеется), переключателя и световых индикаторов снимите переднюю панель как указано в параграфе»КРАНЫ»

СЕРВИСНЫЙ ЦЕНТР

Прежде чем обращаться в сервисный центр:

1. Попытайтесь устранить неисправность самостоятельно (см. «Поиск и устранение неисправностей»).
2. Выключите прибор и включите его снова, чтобы проверить, устранена ли неисправность.

Если после выполнения вышеописанных действий неисправность устранить не удалось, то обратитесь в ближайший сервисный центр.

Укажите:

• тип неисправности;
  • точный тип и модель духовки;
• сервисный номер (номер, идущий после слова «Service» на табличке технических данных), указанный на крышке ящичка для хранения принадлежностей. сервисный номер также указан в гарантийном талоне;
• ваш полный адрес;
• ваш номер телефона.

При необходимости ремонта обращайтесь в сервисный центр, указанный в гарантийном талоне.

В случае выполнения каких-либо работ специалистами, не являющимися работниками авторизованного сервисного центра, требуйте от них составления акта с указанием выполненной работы и использования оригинальных запчастей.

Несоблюдение этих указаний может отрицательно сказаться на безопасности и качестве работы прибора.

SERVICE

0000 000 00000

خدمة ما بعد البيع

МЕСТО ДЛЯ ТАБЛИЧКИ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК

مكان ملصق البيانات
