РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POWXG90408 PowerPlus

RU РУССКИЙ ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

BG БЪЛГАРСКИ ПРЕВОД НА ОРИГИНАЛНОТО РЬКОВОДСТВО

POWERPLUS 17 6 5 2 4 13 3

FIG A

1 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ .... 3

2 ОПИСАНИЕ (РИС. А)......3

3 СОДЕРЖИМОЕ УПАКОВКИ 3

4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ .... 4

5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ 4

5.1 Рабочее место....4

5.2 Электробезопасность 5

5.3 Личная безопасность....5

5.4 Эксплуатация и уход за электроинструментом......6

5.5 Обслуживание 6

6 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ ВЫСОКОНАПОРНЫХ ПРОМЫВАТЕЛЕЙ .....6

6.1 Подключение электропитания ....8

6.2 Подключение воды....8

6.3 Защитные устройства (Рис. А)......8

7 СБОРКА....8

7.1 Сборка пистолета-распылителя (Рус. А и 1)......8

7.2 Установка крюка для хранения шланга и кабеля, держателя для пистолета (Рус. А и 2)......8

7.3 Установка передвижной рукоятки (Рис. 3)....9

8 ЭКСПЛУАТАЦИЯ....9

8.1 Подсоединение садового шланга (Рис. 4)....9

8.2 Установка шланга высокого давления (Рис. А и 5)....9

8.3 Установка емкости с мылом (Рис. 6)....9

8.4 Подключение воды....9

8.5 Запуск/остановка машины (Рис. А)....9

8.5.1 Запуск....10

8.5.2 Остановка....10

8.6 Регулируемое сопло (Рус. 7)....10

9 ТЕХНИЧЕСКИЕ ДАННЫЕ....10

POWERPLUS® HIGH QUALITY TOOLS

POWXG90408 RU

10 ШУМ 10
11 ОБСЛУЖИВАНИЕ И ЧИСТКА....11
11.1 Очистка впускного фильтра....11
11.2 Очистка вентиляционных отверстий 11
11.3 Смазка мест соединений .... 11
12 ХРАНЕНИЕ....11
13 ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ....12
14 ГАРАНТИЯ 13
15 ОКРУЖАЮЩАЯ СРЕДА 14
16 ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ..... 14

ВЫСОКОНАПОРНЫЙ ПРОМЫВАТЕЛЬ 1800 ВТ POWXG90408

1 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

Высоконапорный промыватель предназначен для мойки вне помещений станков, автомобилей, строений, инструментов, фасадов, террас, садовых инструментов. Не предназначен для коммерческого использования.

ПРЕДУПРЕЖДЕНИЕ! Для вашей личной безопасности, тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с инструментом. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции.

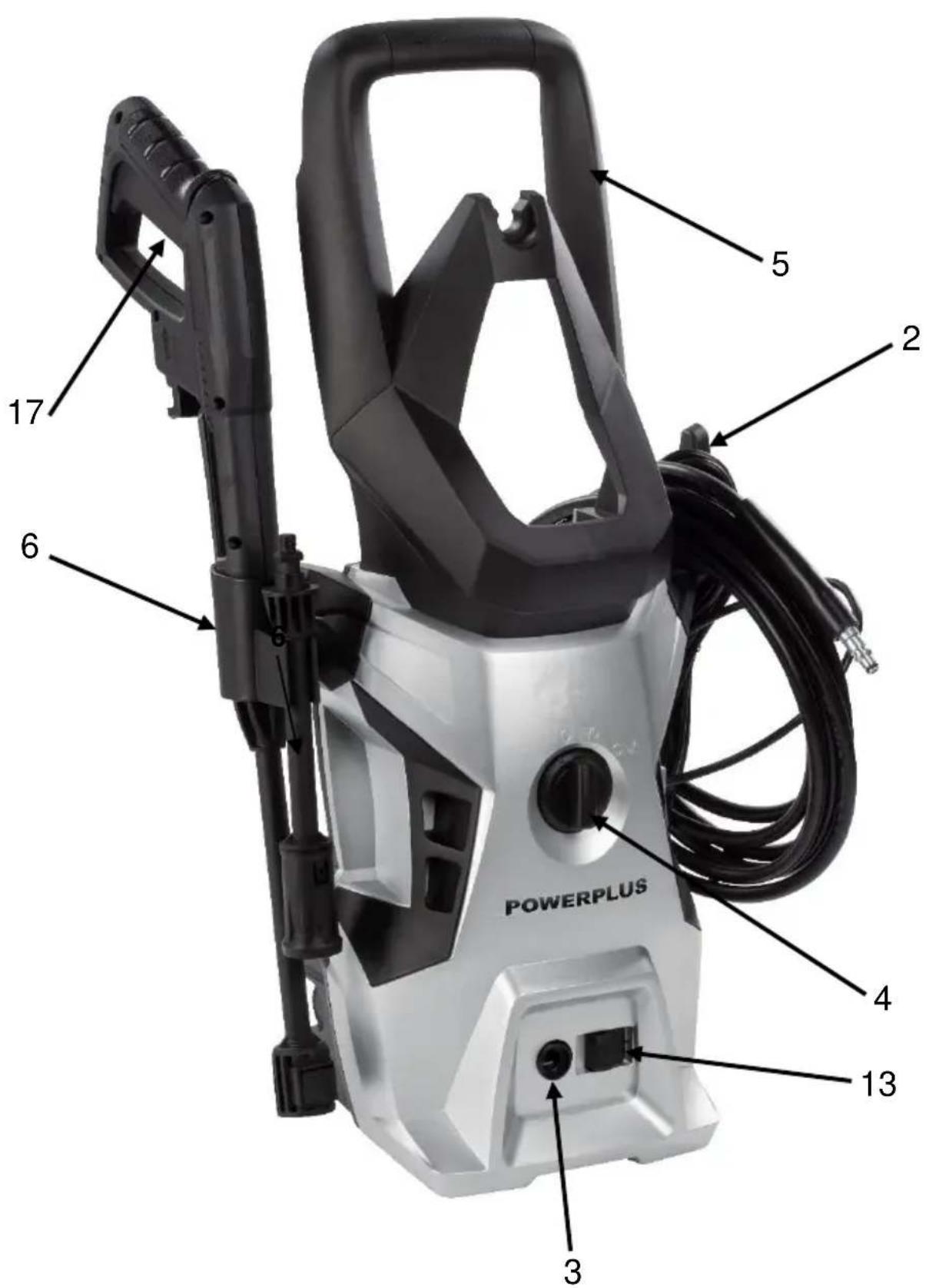

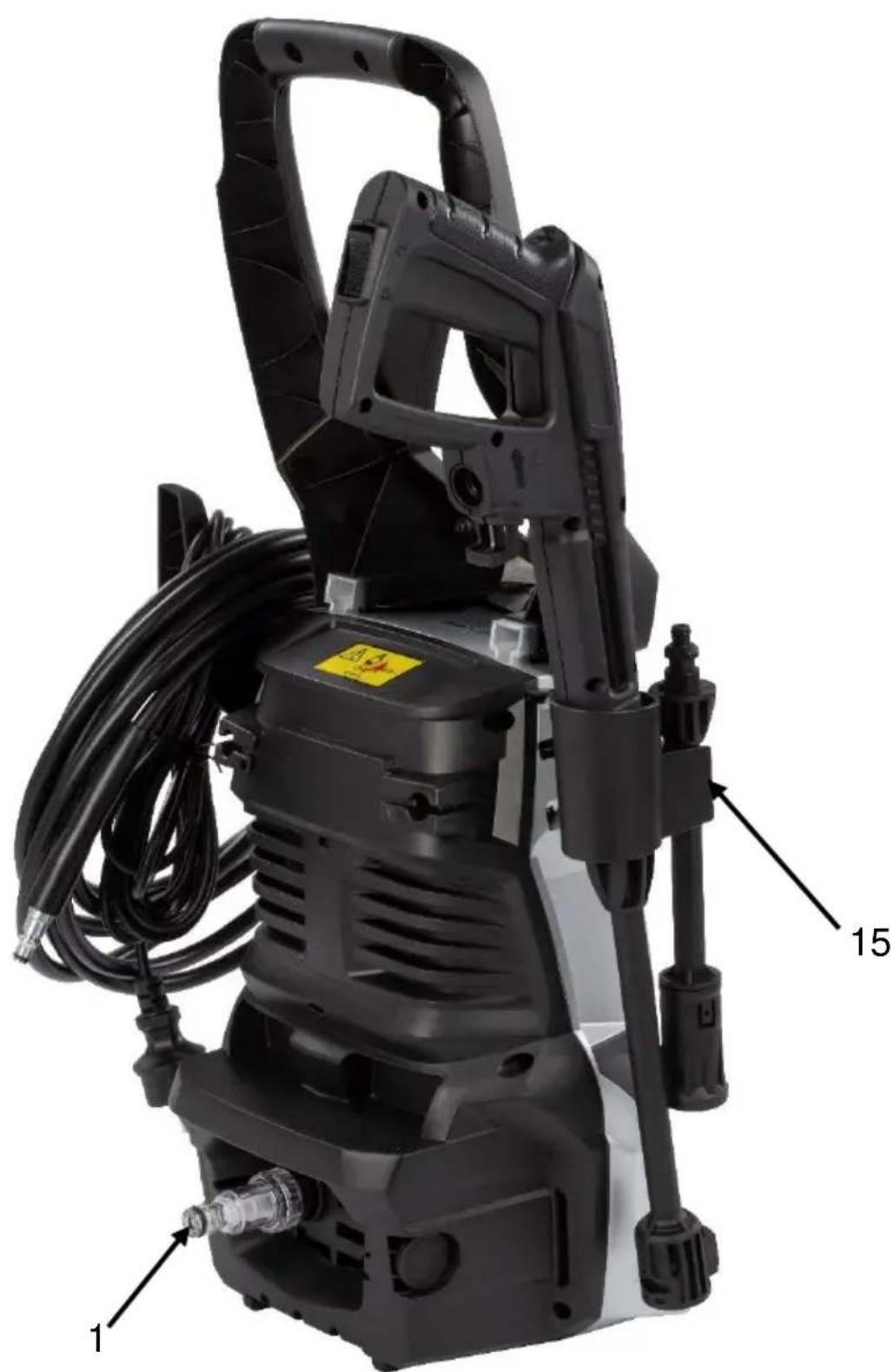

2 ОПИСАНИЕ (РИС. А)

1. Патрубок для подвода воды
2. Крюк для хранения шланга и кабеля
3. Выпускной штуцер для воды
4. Выключатель Вкл/Выкл
5. Передвижная рукоятка
6. Держатель для пистолета
7. Шланг высокого давления
8. Пистолет-распылитель

9. Блокировка пускового выключателя

10. Удлинительная трубка

11. Регулируемое сопло
12. Кнопка фиксации шланга на пистолете
13. Кнопка фиксации шланга на машине
14. Емкость с мылом
15. Держатель для принадлежностей
16. Игла для чистки
17. Пусковой выключатель пистолета- распылителя

3 СОДЕРЖИМОЕ УПАКОВКИ

▪ Удалите все упаковочные материалы.
- Удалите остатки упаковки и рекламные листки-вкладыши (если есть).
- Проверьте полноту комплекта поставки.
- Проверьте аппарат, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.
- Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых отходов.

ПРЕДУПРЕЖДЕНИЕ: Упаковочные материалы – это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность удушения!

1 высоконапорный промыватель
1 пистолет-распылитель
1 пусковой выключатель
1 удлинительная трубка для пистолета- распылителя
1 регулируемое сопло

1 патрубок для подвода воды
1 шланг высокого давления длиной 5 м
1 руководство по эксплуатации
1емкость с мылом
1 игла для чистки

Если детали отсутствуют или повреждены, обратитесь к своему дилеру.

4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

В данном руководстве и/или на самой машине используются следующие символы:

	Струя не должна направляться на людей, животных, работающее электрооборудование или само устройство.		Соответствие с основными стандартами по безопасности применимых Европейских директив.
	Класс II - Машина имеет двойную изоляцию; поэтому провод заземления не требуется.		Прочитайте руководство перед использованием.
	Обозначает риск получения травмы или повреждения инструмента.		Электротехнические изделия нельзя выбрасывать вместе с бытовыми отходами.
	Важная информация.		Всегда надевайте очки для защиты глаз.
	Надевайте средства защиты органов слуха.		Всегда надевайте защитные перчатки.

5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ

Прочтите все указания инструкции по технике безопасности. Несоблюдение указаний инструкции может привести к поражению электрическим током, пожару и/или серьезной травме. Сохраните инструкцию для последующего использования. Термин «электроинструмент» в инструкции по технике безопасности относится к вашему электроинструменту, работающему от электросети (с кабелем) или от батареи (без кабеля).

5.1 Рабочее место

• Поддерживайте чистоту и хорошее освещение на рабочем месте. Беспорядок и плохое освещение могут привести к опасным случаям.
• Не используйте электроинструменты во взрываопасной окружающей среде, например, в присутствии огнеопасных жидкостей, газов или пыли. Электроинструменты порождают искры, которые могут воспламенить пыль или испарения.
• При работе электроинструмента дети и наблюдатели должны находиться на безопасном расстоянии. Отвлечение внимания может привести к потере управления.

5.2 Электробезопасность

Всегда проверяйте, чтобы напряжение в сети соответствовало напряжению, указанному на табличке с техническими данными.

• Штепсели электроинструментов должны соответствовать розетке. Никогда не вносите изменений в конструкцию штепселя. Не используйте никакие адаптеры с заземленными электроинструментами. Оригинальные штепсели и соответствующие им розетки уменьшат риск поражения электрическим током.
• Не прикасайтесь к заземленным поверхностям, например, к трубам, радиаторам, кухонным плитам и холодильникам. При заземлении тела возрастает риск поражения электрическим током.
• Не подвергайте электроинструменты воздействию дождя или влажной среды. При попадании воды в электроинструмент возрастает риск поражения электрическим током.
• Избегайте повреждения кабеля. Никогда не пользуйтесь кабелем для переноса, вытягивания или отсоединения электроинструмента от розетки. Храните кабель подальше от источников тепла, нефтепродуктов, острых краев или движущихся деталей. Поврежденные или запутанные кабели увеличивают риск поражения электрическим током.
• При работе с электроинструментом вне помещений пользуйтесь кабелем-удлинителем, предназначенным для использования вне помещений. Использование кабеля, предназначенного для работы вне помещений, уменьшит риск поражения электрическим током.
• Если работа с электроинструментом во влажных условиях неизбежна, пользуйтесь устройством защитного отключения (УЗО) тока. Использование УЗО уменьшит риск поражения электрическим током.

5.3 Личная безопасность

• Будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом. Не пользуйтесь электроинструментом, когда вы устали или находитесь под влиянием наркотических препаратов, алкоголя или лекарств. Потеря внимания при работе с электроинструментами лишь на мгновение может привести к серьезной травме.
• Используйте защитное снаряжение. Всегда надевайте очки для защиты глаз. Защитное снаряжение, в частности, противопылевой респиратор, обувь с предохраняющей от скольжения подошвой, защитный шлем или средства защиты органов слуха, используемые в соответствующих условиях, уменьшат риск травмы.
• Не допускайте непреднамеренного включения машины. Перед подключением к сети убедитесь, что выключатель находится в выключенном положении. Переноска электроинструментов, держа палец на выключателе, или подсоединение электроинструментов в сеть, когда выключатель находится во включенном положении, могут привести к несчастным случаям.
• Уберите все регулировочные или гаечные ключи перед включением электроинструмента. Регулировочный или гаечный ключ, оставленный во вращающейся части электроинструмента, может привести к травмам.
• Не тянитесь слишком далеко. Постоянно поддерживайте устойчивость на ногах. Это позволит лучше управлять электроинструментом в непредвиденных ситуациях.
• Одевайтесь соответствующим образом. Не надевайте просторную одежду или ювелирные изделия. Держите волосы, одежду и перчатки подальше от электроинструмента. Просторная одежда, ювелирные изделия или длинные волосы могут застрять в движущихся частях электроинструмента.

- Если предусмотрены устройства для отвода и сбора пыли, убедитесь в том, что они подсоединены и используются надлежащим образом. Использование таких устройств может уменьшить опасность, связанную с пылью.

5.4 Эксплуатация и уход за электроинструментом

- Не перегружайте электроинструмент. Используйте электроинструмент в соответствии с его назначением. Правильно подобранный инструмент выполнит работу лучше и надежнее в том режиме, на который он рассчитан.

- Не используйте электроинструмент с неисправным выключателем. Электроинструмент с неисправным выключателем опасен и подлежит ремонту.

- Отсоедините штепсельную вилку от источника питания перед регулировкой, сменой принадлежностей или хранением электроинструментов. Такие предупредительные меры безопасности уменьшат риск непреднамеренного включения электроинструмента.

- Храните неиспользуемые электроинструменты в недоступных для детей местах и не позволяйте людям, не знакомым с электроинструментом или с данными инструкциями, работать с электроинструментом. Электроинструменты представляют потенциальную опасность в руках неподготовленных пользователей.

- Содержите электроинструменты в исправности. Следите за тем, чтобы не было смещения или заедания движущихся частей, повреждения деталей или какого-либо другого обстоятельства, которое может повлиять на функционирование электроинструмента. Если электроинструмент поврежден, его необходимо отремонтировать. Множество несчастных случаев вызвано использованием электроинструментов, с которыми не обращались надлежащим образом.

- Содержите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками меньше заедают и легче управляются.

- Используйте электроинструмент, принадлежности, режущие инструменты и т.п. в соответствии с данными инструкциями и назначением конкретного типа электроинструмента, принимая во внимание условия и характер выполняемой работы. Использование электроинструмента не по назначению может привести к потенциально опасным ситуациям.

5.5 Обслуживание

- Ваш электроинструмент должен обслуживаться квалифицированным специалистом, который использует только стандартные запасные части. Это обеспечит соответствие требуемым стандартам безопасности.

6 ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ ВЫСОКОНАПОРНЫХ ПРОМЫВАТЕЛЕЙ

- Устройство предназначено только для частного использования вне помещений и не предназначено для коммерческого использования. Храните его вдали от источников тепла, прямых солнечных лучей, дождя и сырости, низких температур и острых краев.

- Не разрешайте работать на машине лицам, которые не прошли обучение работе с высоконапорным промывателем и не прочитали руководство по его эксплуатации!

- Высоконапорные промыватели не должны использоваться детьми или необученным персоналом.

- Дети должны находиться под присмотром взрослых и не должны играть с устройством.

- Перед запуском машины тщательно проверьте ее на наличие дефектов. При обнаружении любых дефектов не запускайте машину, а обратитесь к вашему местному дистрибьютору.

- Особенно проверьте изоляцию электрического кабеля на отсутствие дефектов и разрывов. Если поврежден электрический кабель, он должен быть заменен в авторизованном сервисном центре.

ПРЕДУПРЕЖДЕНИЕ: Струя высокого давления может быть опасной при ее неправильном использовании. Струя не должна направляться на людей, работающее электрооборудование или само устройство.

ПРЕДУПРЕЖДЕНИЕ: Не пользуйтесь устройством в пределах досягаемости людей, если они не надели защитную спецодежду.

• Не направляйте струю на себя или других лиц при чистке одежды или обуви.
• Крепко держите трубку распылителя обеими руками.
• Оператор или кто-либо другой, находящийся поблизости от места чистки, должен принять меры, чтобы защитить себя от попадания мусора, перемещаемого во время работы.
• При работе надевайте защитные очки и защитную спецодежду.
• Перед выполнением обслуживания отсоедините устройство от источника электропитания.
• Для обеспечения безопасности устройства используйте только оригинальные запасные части, произведенные или одобренные изготовителем.
• Не пользуйтесь устройством, если повреждены кабель питания или важные детали устройства, например, предохранительное устройство, шланг высокого давления и пистолет-распылитель.
• Не работайте с устройством мокрыми руками. Если устройство влажное или сырое, немедленно отключите его от сети. Не опускайте устройство в воду.
  ■ Шины и вентили шин могут быть повреждены струей высокого давления и в таком случае могут взорваться.
  ■ Не пользуйтесь машиной в среде, где существует опасность взрыва.
• Не разрешается очищать под высоким давлением поверхности, содержащие асбест.
• Этот высоконапорный промыватель нельзя использовать при температурах ниже 0 °C.

ПРЕДУПРЕЖДЕНИЕ: Шланги высокого давления, патрубки и соединения имеют важное значение для безопасности устройства. Используйте только шланги, патрубки и соединения, рекомендованные изготовителем.

ПРЕДУПРЕЖДЕНИЕ: Неподходящие удлинительные кабели могут быть опасны. Кабели на барабанах всегда должны быть полностью размотаны для предотвращения перегрева кабеля.

• Если используется удлинительный кабель, вилка и розетка должны иметь водозащитное исполнение и соответствовать нижеуказанным требованиям по длине и размерам кабеля:
  – сечение 1,0 мм², макс. длина 12,5 м,
  – сечение 1,5 мм², макс. длина 20 м.
• Если электрический кабель поврежден, во избежание опасности он должен быть заменен изготовителем, его сервисным центром или лицом, имеющим соответствующую квалификацию.

6.1 Подключение электропитания

При подключении высоконапорного промывателя к электрооборудованию необходимо соблюдать следующие условия:

• Подключение электропитания должно производиться квалифицированным электриком.
• Рекомендуется, чтобы источник электропитания к этому устройству содержал любое устройство защитного отключения, которое будет отключать питание, если ток утечки на землю превысит 30 мА в течение 30 мс.

6.2 Подключение воды

• Подключение к коммунальной водопроводной сети согласно инструкциям.
• Впускной шланг может подсоединяться к водопроводной сети с макс. давлением на впуске 12 бар.

Этот высоконапорный промыватель разрешается подсоединять в Европе только к сети питьевого водоснабжения, в которой установлен соответствующий обратный клапан. Длина шланга между обратным клапаном и высоконапорным промывателем должна быть не менее 10 метров для поглощения возможных скачков давления (мин. диаметр ^1/2 дюйма).

■ После того, как вода протекла через клапан ВА, эта вода уже не считается питьевой.

ВНИМАНИЕ! Используйте только воду без примесей. Если имеется риск попадания в воду на впуске частиц песка (т.е. из собственного колодца), следует установить дополнительный фильтр.

6.3 Защитные устройства (Рус. А)

• Разгрузочный клапан может снижать давление, если оно превышает заданные значения.
• Блокировочное устройство на пистолете-распылителе (9): Пистолет-распылитель (8) содержит блокировочное устройство (9). При нажатой кнопке пистолет-распылитель (8) работать не сможет.
• Термодатчик защищает двигатель от перегрева. Машина будет запускаться через несколько минут после охлаждения термодатчика.

7 СБОРКА

В этом разделе подробно описывается, как подготовить высоконапорный промыватель к эксплуатации.

7.1 Сборка пистолета-распылителя (Рис. А и 1)

Вставьте удлинительную трубку (10) в пистолет-распылитель (8). Нажмите и поверните удлинительную трубку (10) по часовой стрелке на пистолете. Если детали будут соединены надлежащим образом, вы не сможете разделить два компонента при вытягивании их на пистолете-распылителе.
Вставьте регулируемое сопло (11) в удлинительную трубку, и так как это быстродействующий соединитель, вам надо просто вручную с усилием надеть сопло на регулируемую трубку до его фиксации на месте. Если детали будут соединены надлежащим образом (регулируемое сопло должно совпадать с пазом в удлинительной трубке), вы не сможете разделить два компонента при вытягивании их на удлинительной трубке.

7.2 Установка крюка для хранения шланга и кабеля, держателя для пистолета (Рис. А и 2)

- Наденьте крюк для хранения шланга и кабеля (2) и держатель для пистолета (6) на корпус, как показано на Рис. 2.

- Убедитесь, что они надежно зафиксированы на месте.

7.3 Установка передвижной рукоятки (Рис. 3)

1. Установите передвижную рукоятку (5) на машину.
2. Закрепите рукоятку двумя винтами (а).

8 ЭКСПЛУАТАЦИЯ

8.1 Подсоединение садового шланга (Рис. 4)

• Перед креплением патрубка для подвода воды к высоконапорному промывателю снимите пластиковую крышку.
• Прикрепите патрубок для шланга (1) (со встроенным фильтром) к высоконапорному промывателю.
• Подсоедините садовый шланг стандартным быстроразъемным соединением (b).

8.2 Установка шланга высокого давления (Рис. А и 5)

• Подсоедините шланг высокого давления к пистолету-распылителю и машине.
• Отсоединяйте шланг высокого давления нажатием на защелку (13) или кнопку (12).

8.3 Установка емкости с мылом (Рис. 6)

• Добавьте в емкость моющее средство и воду (используйте моющее средство для моечных установок высокого давления).
• Следуйте указаниям на этикетке моющего средства для определения степени разбавления (отношение доли воды к доле моющего средства).
• Установите на емкость дозатор (с).
• Установите емкость с мылом (14) на пистолет-распылитель (8).
• Наденьте и поверните емкость с мылом на пистолете-распылителе против часовой стрелки до отказа рукой для фиксации на месте.

8.4 Подключение воды

Подойдет обычный садовый шланг 1/2" мин. длиной 10 м и макс. длиной 25 м.

ВНИМАНИЕ! Используйте только воду без примесей. Если имеется риск попадания в воду на впуске частиц песка (т.е. из собственного колодца), следует установить дополнительный фильтр.

• Перед подсоединением к машине водяного шланга пропустите через него воду, чтобы предотвратить попадание в машину песка и грязи. Примечание: Убедитесь, что во впускном водяном патрубке установлен фильтр и что он не засорен.
• Подсоедините водяной шланг к водопроводной сети с помощью быстроразъемного соединителя (вода на впуске, макс. давление: 12 бар, макс. температура: 50 °C).
  ■ Включите подачу воды.

8.5 Запуск/остановка машины (Рис. А)

На пистолет-распылитель и удлинительную трубку оказывает влияние осевое давление во время работы – поэтому всегда держите их крепко обеими руками.

ВНИМАНИЕ: Направляйте сопло на землю.

Этот высоконапорный промыватель оснащен автоматической системой запуска/остановки, в зависимости от напора воды.

8.5.1 Запуск

1. Убедитесь, что машина находится в вертикальном положении.
2. ПРИМЕЧАНИЕ: Не размещайте машину в высокой траве!
3. Отпустите блокировку пускового выключателя (9).
4. Приведите в действие пусковой выключатель пистолета-распылителя (17) и дайте воде протечь до тех пор, пока из водяного шланга не выйдет весь воздух.
5. Поверните выключатель Вкл/Выкл (4) вправо в положение «I».
6. Приведите в действие пусковой выключатель (17) пистолета-распылителя.
7. Всегда регулируйте расстояние и соответственно давление сопла на очищаемую поверхность.

Не накрывайте машину во время работы или при ее использовании в помещении без надлежащей вентиляции!

ПРИМЕЧАНИЕ: Если машина оставлена без присмотра или не используется в течение 5 минут, ее необходимо выключить поворотом выключателя Вкл/Выкл (4) в положение «О».

8.5.2 Остановка

1. Поверните выключатель Вкл/Выкл (4) влево в положение «О».
2. Вытащите сетевую вилку из розетки.
3. Отключите подачу воды и приведите в действие пусковой выключатель пистолета-распылителя, чтобы сбросить давление в машине.
4. Заблокируйте пистолет-распылитель кнопкой блокировки (9).

При отпускании пускового выключателя пистолета-распылителя машина остановится автоматически. Машина запустится снова при повторном приведении в действие пускового выключателя.

8.6 Регулируемое сопло (Рис. 7)

Давление для регулируемого сопла можно регулировать его поворотом.

ПРЕДУПРЕЖДЕНИЕ: Не делайте этого под давлением во избежание попадания руки под струю.

9 ТЕХНИЧЕСКИЕ ДАННЫЕ

	POWXG90408
Тип двигателя	Щеточный двигатель
Давление (МПа)	10
Макс. давление (МПа)	14
Напряжение	220-240 В / 50 Гц
Мощность	1800 Вт
Расход	7,0 л/мин
Температура воды	Макс. 50 °C
Вес	6,5 кг

10 ШУМ

Значения уровня шума, измеренные согласно соответствующему стандарту. (K=3)

Уровень звукового давления LpA	75 дБ(А)
Уровень звуковой мощности LwA	89 дБ(А)

ВНИМАНИЕ! Звуковое давление может превышать 85 дБ(А). В этом случае необходимо использовать индивидуальные средства защиты органов слуха.

aw (Вибрация)

2,1 M/c²

K = 1,5 ~M / C^2

11 ОБСЛУЖИВАНИЕ И ЧИСТКА

ПРЕДУПРЕЖДЕНИЕ! Перед выполнением обслуживания и чистки всегда вынимайте сетевую вилку из розетки.

Для обеспечения длительной и беспроблемной эксплуатации придерживайтесь следующих рекомендаций:

• Промойте водяной шланг, шланг высокого давления, трубку распылителя и насадки перед установкой.
• Очистите соединительные элементы от пыли и песка.
• Промыть моющее средство, распыляя насадку после использования.
• Прочистите сопла.

Любой ремонт всегда должен выполняться в авторизованной мастерской с использованием оригинальных запасных частей.

11.1 Очистка впускного фильтра

- Регулярно очищайте впускной фильтр для воды. Промывайте фильтр водой, чтобы удалить грязь и мусор.

ВНИМАНИЕ: При неустановленном фильтре гарантия становится недействительной.

11.2 Очистка вентиляционных отверстий

Машина должна содержаться в чистоте, чтобы обеспечить проход охлаждающего воздуха через вентиляционные отверстия машины.

11.3 Смазка мест соединений

Для облегчения соединения и во избежание рассыхания уплотнительных колец места соединений должны регулярно смазываться.

12 ХРАНЕНИЕ

Машина должна храниться в помещении с положительной температурой воздуха! Перед хранением, из насоса, шланга и насадок всегда необходимо удалить воду следующим образом:

1. Остановите машину (поверните выключатель Вкл/Выкл (положение «О») и отсоедините водяной шланг и сопло.
2. Перезапустите машину и приведите в действие пусковой выключатель пистолета-распылителя. Дайте машине поработать до тех пор, пока вода больше не будет протекать через пистолет-распылитель.
3. Остановите машину, вытащите вилку из розетки и смотайте шланг и кабель.
4. Поместите пистолет-распылитель, удлинительную трубку, сопла и другие насадки в держатели на машине. Для хранения шланга и кабеля можно использовать крюк.
   Если машине по ошибке заморожена, необходимо проверить ее на повреждение.

ПРЕДУПРЕЖДЕНИЕ: Никогда не запускайте замороженную машину. Повреждения от замораживания не покрываются гарантией!

13 ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА	ПРИЧИНЫ	РЕКОМЕНДУЕМЫЕ ДЕЙСТВИЯ
Машина не запускается	Машина не подключена к электросети	Подключить машину к электросети
	Неисправная розетка	Использовать другую розетку.
	Неисправный удлинительный кабель	Выполнить подключение без удлинительного кабеля.
Колебания давления	Насос всасывает воздух	Проверить герметичность шлангов и соединений.
	Загрязнение, износ или заедание клапанов	Обратиться в ближайший сервисный центр.
	Недостаточная подача воды	Увеличить давление воды, проверить садовый шланг на засорение и/или заменить шланг на шланг большего размера.
	Изношены уплотнения насоса	Обратиться в ближайший сервисный центр.
Машина останавливается	Неправильное напряжение сети	Убедиться, что напряжение сети соответствует данным, указанным на заводской табличке.
	Сработал термодатчик	Оставить машину на 5 минут для охлаждения.
	Сопло частично блокировано	Прочистить сопло с иглой пропусканием воды назад через сопло.
	Увеличение силы тока	Выполнить подключение без удлинительного кабеля.
Пульсация давления в машине	Воздух во впускном шланге/насосе	Дать машине поработать с открытым пусковым выключателем, пока не восстановится нормальное рабочее давление.
	Недостаточный подвод водопроводной воды	Увеличить давление воды, проверить садовый шланг на засорение и/или заменить шланг на шланг большего размера.
	Сопло частично блокировано	Прочистить сопло с иглой пропусканием воды назад через сопло.
	Засорен фильтр для воды	Прочистить фильтр.
	Перегнут шланг	Выпрямить шланг.
Машина часто самопроизвольно запускается и останавливается	Утечка в насосе и/или пистолете-распылителе	Обратиться в ближайший сервисный центр.
	Нет подачи воды	Подключить подачу воды.

ПРОБЛЕМА

Машина

запускается, но

вода не

появляется

ПРИЧИНЫ

Засорен фильтр для воды

Сопло блокировано

РЕКОМЕНДУЕМЫЕ ДЕЙСТВИЯ

Прочистить фильтр.

Прочистить сопло с иглой пропусканием воды назад через сопло.

14 ГАРАНТИЯ

• В соответствии с законодательными требованиями, данный продукт обеспечивается гарантией на срок 36 месяцев, исчисляемый с даты приобретения первым покупателем.
• Данная гарантия охватывает все дефекты материалов или производства, исключая батареи, зарядные устройства, дефектные детали, подвергаемые естественному износу, особенно такие, как подшипники, щетки, кабели и штепсельные вилки, или принадлежности, такие как сверла, головки сверл, пильные полотна и т. д.; она не включает повреждения или дефекты, возникающие вследствие ненадлежащего обращения, несчастных случаев или внесения изменений в конструкцию, а также не включает транспортные расходы.
• Повреждения и/или дефекты, возникающие вследствие неправильной эксплуатации, также не подпадают под условия данной гарантии.
• Мы также отказываемся от всех обязательств в отношении любых телесных повреждений, возникающих вследствие неправильной эксплуатации инструмента.
• Ремонт может выполняться только в авторизованном центре обслуживания покупателей инструментов Powerplus.
• Дополнительную информацию вы всегда можете получить по телефону 00 32 3 292 92 90.
• Любые транспортные расходы должен нести покупатель, если не согласовано иное в письменной форме.
• Вместе с тем, не может быть предъявлено никакой претензии по гарантии, если повреждение устройства является результатом небрежного обслуживания или перегрузки.
• Из гарантии определенно исключается повреждение, возникающее вследствие проникновения жидкости, сильного запыления, умышленного повреждения (преднамеренно или по грубой небрежности), неправильной эксплуатации (использования устройства не по назначению), неправомочного использования (например, несоблюдения инструкций, приведенных в руководстве), неквалифицированной сборки, разряда молнии, неправильного напряжения сети. Данный список не является исчерпывающим.
• Принятие претензий по гарантии не является основанием для продления гарантийного периода или назначения нового гарантийного периода в случае замены устройства.
• Устройства или детали, замененные по гарантии, остаются собственностью компании Varo NV.
• Мы сохраняем за собой право отказать в удовлетворении претензии во всех случаях, когда не может быть подтвержден факт покупки, или когда очевидно, что за изделием не производился надлежащий уход. (Очистка вентиляционных отверстий, регулярное обслуживание угольных щеток и т.п.).
• Для подтверждения даты покупки следует хранить чек.
• Ваше устройство следует возвращать поставщику в неразобранном виде, в приемлемо чистом состоянии (в оригинальной противоударной упаковке, если таковая имелась), приложив документ о покупке.

15 ОКРУЖАЮЩАЯ СРЕДА

Если Ваш аппарат требует замены после длительного использования, не выбрасывайте его вместе с домашним мусором, а используйте экологически безопасный способ для его утилизации. С отходами электрических машин нельзя обращаться как с обычными бытовыми отходами. Позаботьтесь об утилизации там, где для этого есть соответствующие установки. Проконсультируйтесь у местных органов власти или у продавца о возможности утилизации.

16 ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - БЕЛЬГИЯ, настоящим заявляет, что

Продукт: Высоконапорный промыватель

Mapka: POWERplus

Модель: POWXG90408

соответствует основным требованиям и другим релевантным положениям применимых директив Европейского Союза, касающихся Европейских гармонизированных стандартов. Любая несанкционированная переделка аппарата делает данную декларацию недействительной.

Европейские директивы (включая, если применимо, их поправки до даты подписания):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Приложение V LwA

Measured 88 дБ(А)

Guaranteed 90 дБ(А)

Европейские гармонизированные стандарты (включая, если применимо, их поправки до даты подписания):

EN60335-1:2012

EN60335-2-79 : 2012

EN55014-1 : 2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Держатель технической документации: Филип Ванкерхов (Philippe Vankerkhove), VARO – Vic. Van Rompuy N.V.

Нижеподписавшийся действует от имени Исполнительного директора компании,

Philippe Vankerkhove, MSc.EE.

Отдел нормоконтроля – Менеджер по вопросам согласований

8.6 Регулируема дюза (Фиг. 7)....10

9 ТЕХНИЧЕСКИ ДАННИ ....10

POWERPLUS® HIGH QUALITY TOOLS

POWXG90408 BG

1x конектор за водния вход

1x 5 м маркуч за високо налягане

5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА МЕХАНИЗИРАНИ ИНСТРУМЕНТИ

5.2 Електрическа безопасност

5.5 Сервизно обслужване

6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ НА МАШИНИТЕ ЗА ПОЧИСТВАНЕ С ВИСОКО НАЛЯГАНЕ

8.2 Монтаж на маркуча за високо налягане (Фиг. А & 5)

8.6 Регулируема дюза (Фиг. 7)

	POWXG90408
ТИП двигател	Четков двигател
Налягане (Мра)	10
Макс. налягане (Мра)	14
Напрежение	220-240 В / 50 Гц
Мощност	1800 Вт
Дебит	7,0 л/мин.
Температура на водата	Макс. 50 °C
Тегло	6,5 кг

10 ШУМ

11 ПОДДРЪЖКА И ПОЧИСТВАНЕ

16 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

VARO N.V. – Vic. Van Rompuy N.V. VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

продукт: Машина за почистване с високо налягане

марка: POWERplus

модел: POWXG90408
