РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Videohub Master Control Pro Blackmagic Design

Уважаемый пользователь!

Благодарим вас за покупку коммутатора Videohub.

Мы стремимся к тому, чтобы телевидение стало по-настоящему творческим процессом, в котором любой профессионал имеет возможность создания материала самого высокого качества.

Раньше производство качественного телевизионного контента и его постобработка требовали аппаратного оборудования стоимостью миллионы долларов, а профессиональные коммутаторы с SDI-интерфейсом были очень дорогими. Переход на стандарты HD-SDI обусловлен еще более высокими затратами, поэтому маршрутизацию таких сигналов могли себе позволить только крупные студии и вещательные компании. Решения Videohub меняют такое положение вещей. Некоторые модели данной линейки поддерживают не только HD- и SDI-форматы, но и самый современный Ultra HD, благодаря чему с их помощью возможна передача 4K-видео с кадровой частотой 60 fps по интерфейсу 12G SDI.

Это руководство содержит всю информацию, необходимую для работы с коммутаторами Videohub. Если вы не знаете, как задать IP-адрес и сетевые параметры, лучше всего обратиться за помощью к техническому специалисту. Подключение устройства не требует особых навыков, однако после его установки потребуется выполнить определенную настройку.

Последнюю версию руководства и программного обеспечения для коммутатора Videohub можно загрузить в разделе поддержки на нашем сайте по адресу www.blackmagicdesign.com/ru. При загрузке обновления для Videohub не забудьте зарегистрироваться, чтобы получать сообщения о выпуске очередного релиза. Мы постоянно работаем над совершенствованием наших продуктов, поэтому ваши отзывы помогут нам сделать их еще лучше.

Мы надеемся, что коммутатор Videohub прослужит вам много лет и станет надежным помощником в студии при маршрутизации сигналов.

Grant Petty

Грант Петти

Генеральный директор Blackmagic Design

Содержание

Новинка Blackmagic Videohub 649

Подготовка к работе 652

Подключение питания 652

Подключение источников видео 652

Управление коммутатором Videohub 652

Изменение направления

маршрутизации с помощью

встроенной панели управления 653

Кнопки потоков 654

Работа с кнопками выбора потоков 655

Блокировка и разблокировка

направления маршрутизации 657

Подключение коммутатора

Videohub к компьютерной сети 658

Установка сетевых настроек 659

Коммутаторы Universal Videohub 659

Universal Videohub 288 659

Монтаж коммутатора

Universal Videohub 288 661

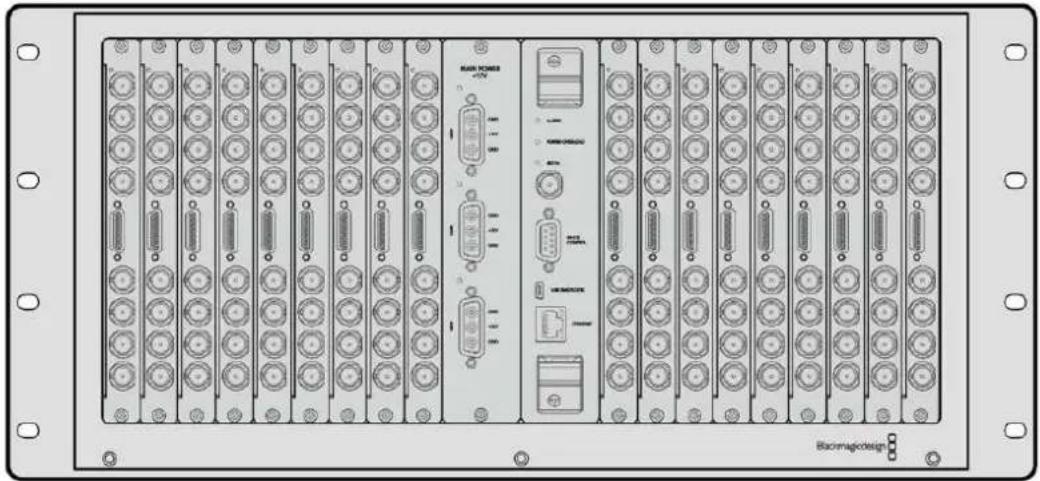

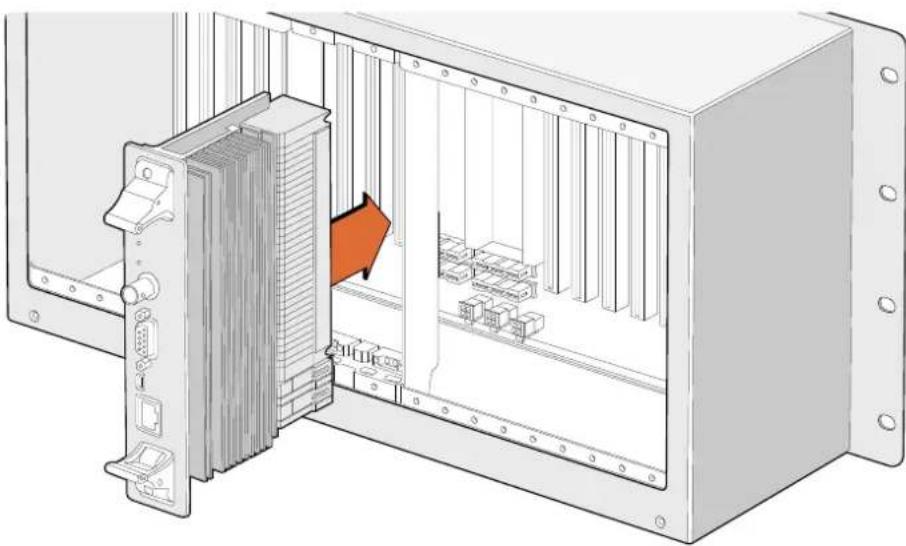

Universal Videohub 72 667

Монтаж коммутатора

Universal Videohub 72 668

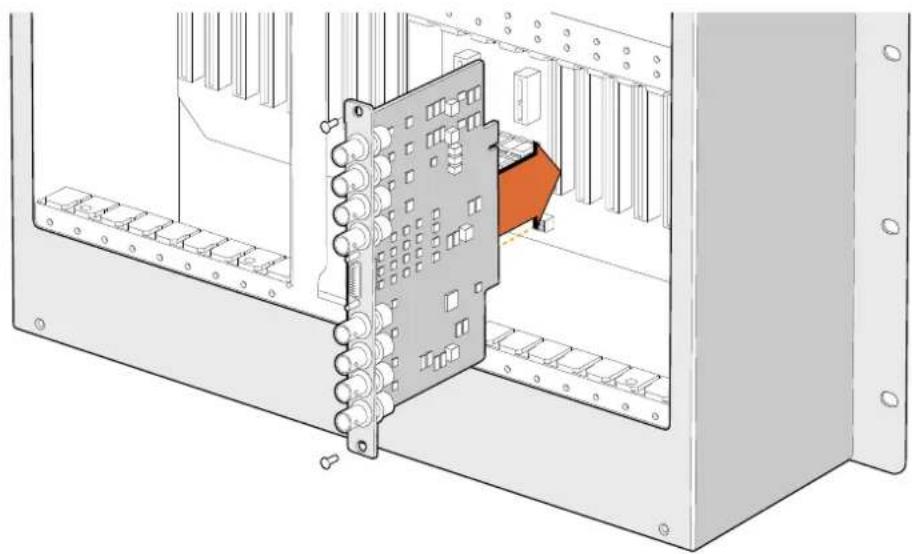

Интерфейсные SDI-платы 672

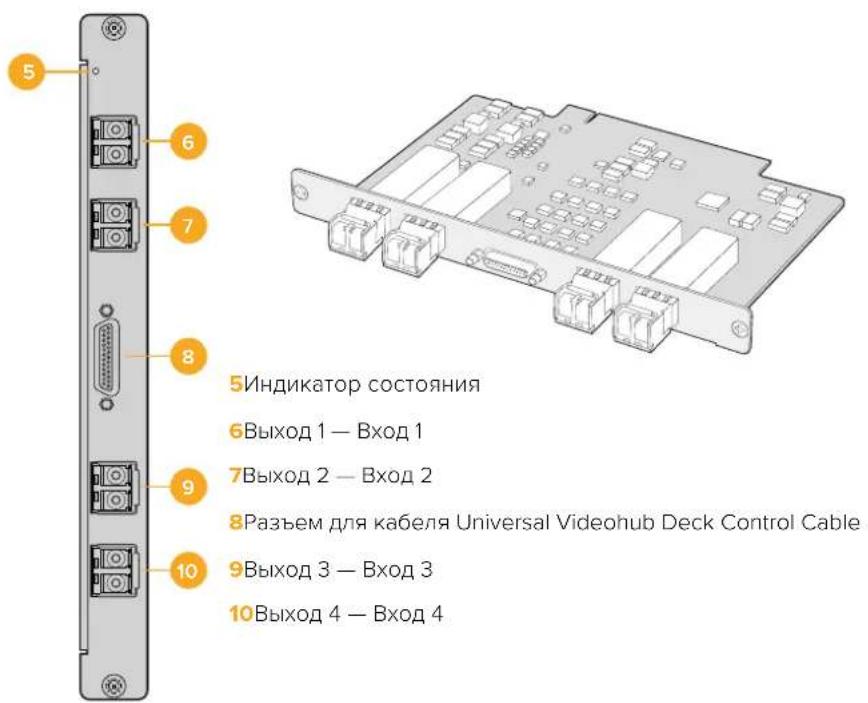

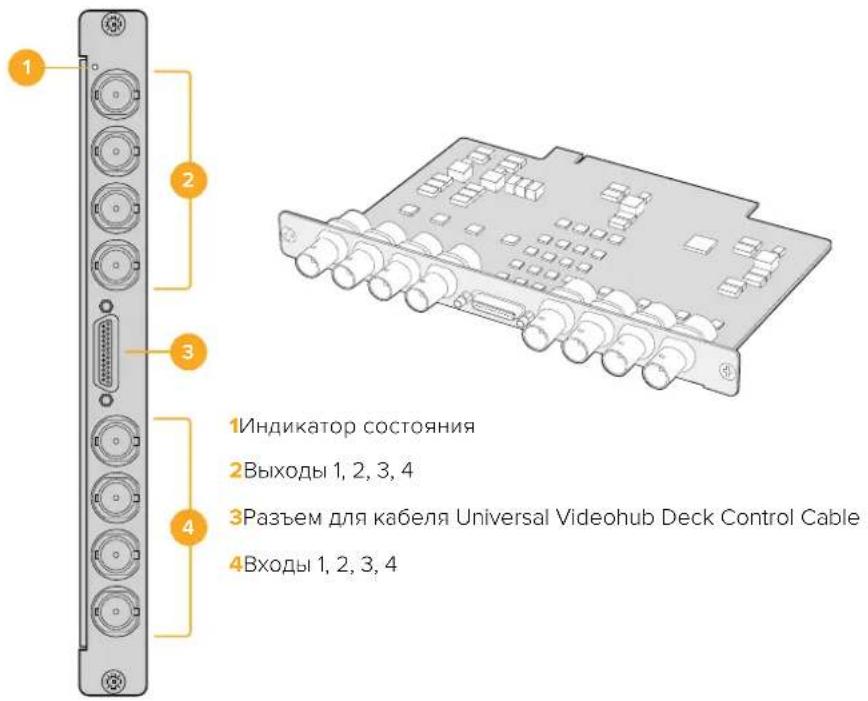

Интерфейсные платы для Universal

Videohub 673

Universal Videohub Deck Control Cable 674

Smart Videohub CleanSwitch 12x12 675

Аппаратные панели Videohub 675

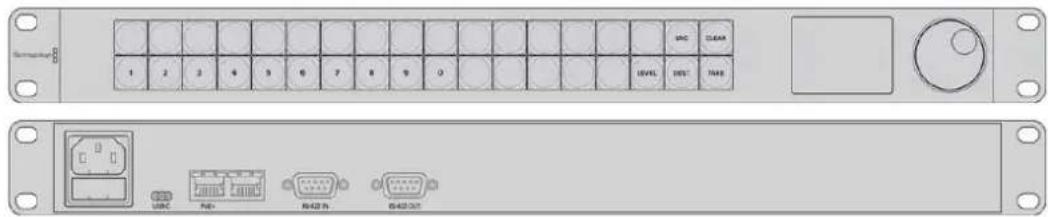

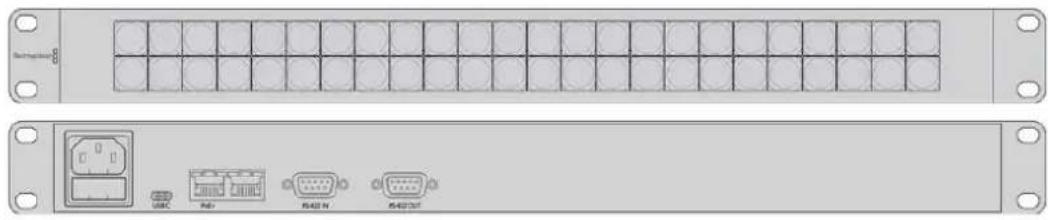

Videohub Master Control Pro 675

Videohub Smart Control Pro 676

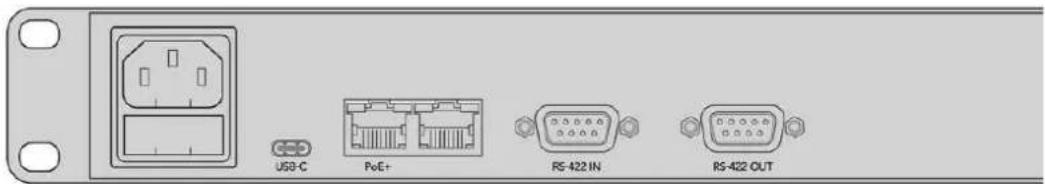

Работа с панелью управления 676

Подключение к сети Ethernet 677

Тестовая проверка кнопок на

панели управления 678

Уровневая организация

маршрутизации 679

Выбор источников и

приемников сигнала 680

Использование панели Videohub

Smart Control Pro для управления

прямым переключением 685

Использование панели Videohub

Smart Control Pro для управления

переключением в два шага 686

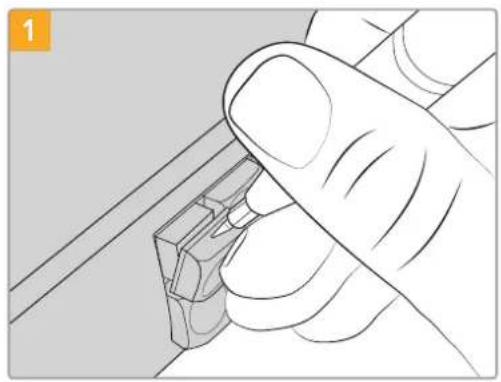

Добавление ярлыков на кнопки 687

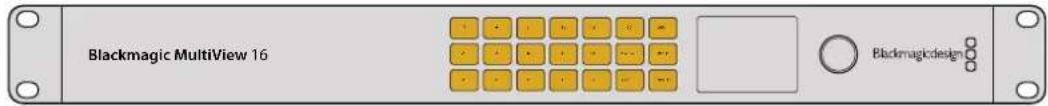

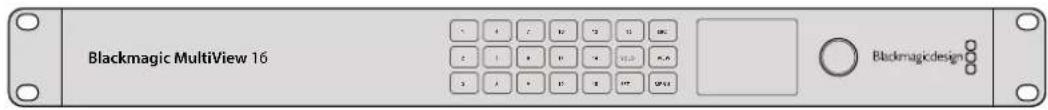

Blackmagic MultiView 16 687

Работа с панелью управления 688

Присвоение ярлыков входам

и выходам 692

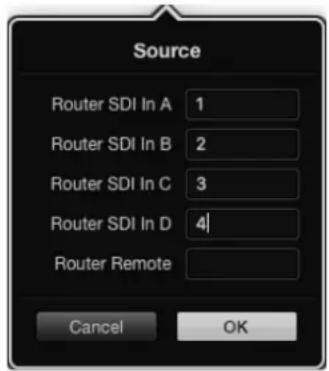

Выбор режима прямого

переключения между выходами 693

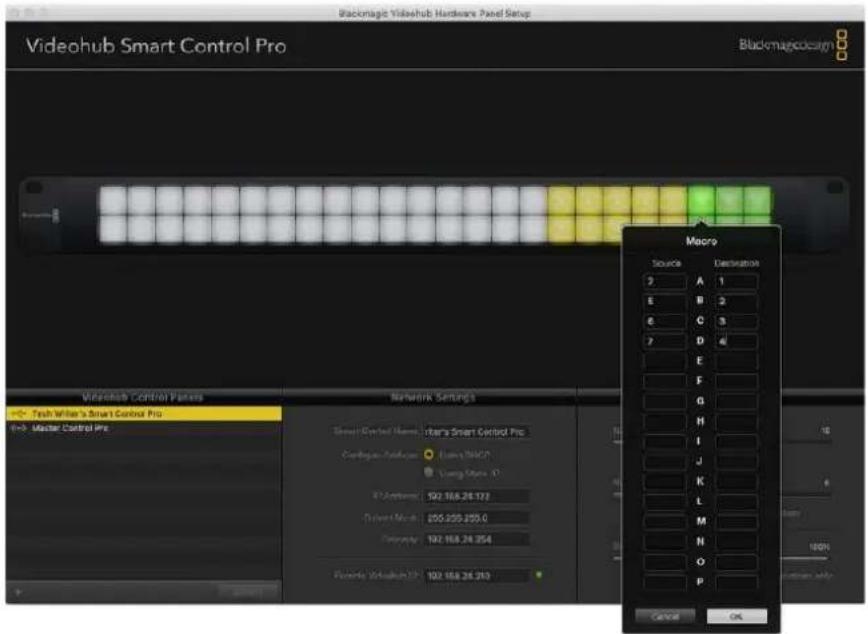

Создание макрокоманд 693

Назначение кнопок 694

Основные настройки 695

Обновление ПО

коммутатора Videohub 696

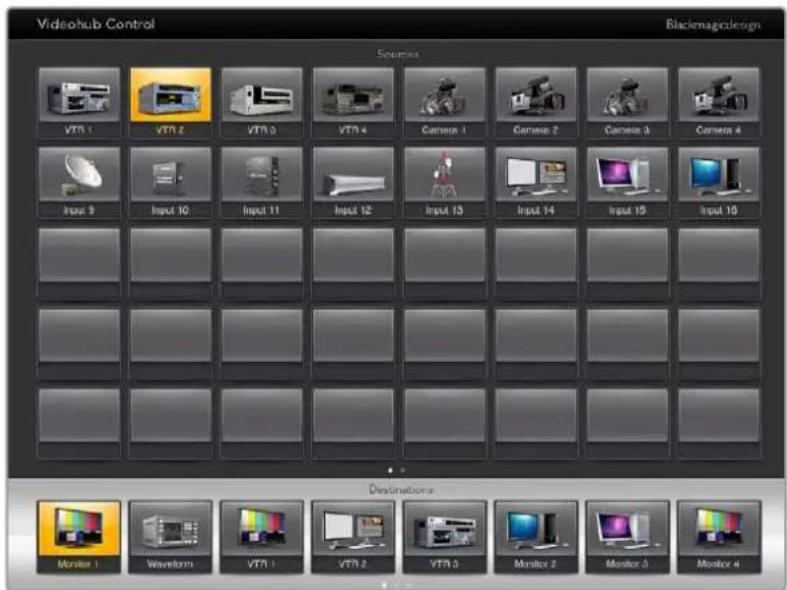

Blackmagic Videohub Control 697

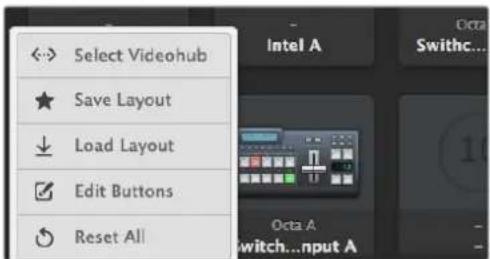

Выбор коммутатора Videohub 697

Добавление кнопок 698

Просмотр направления

маршрутизации 698

Изменение направления

маршрутизации 698

Обзор приложения

Blackmagic Videohub Control 699

Управление устройством

Blackmagic MultiView 16 708

Videohub Hardware Panel Setup 710

Сетевые параметры 710

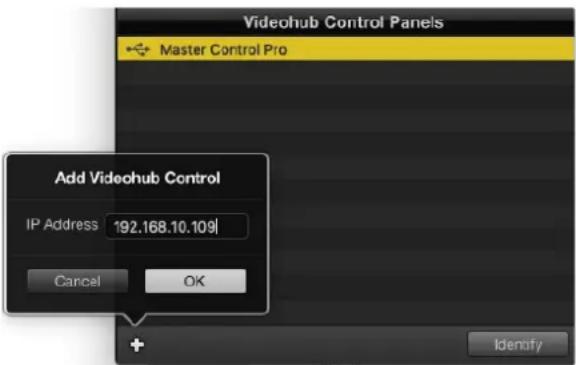

Настройка панели Videohub

Master Control Pro 712

Настройка панели Videohub

Smart Control Pro 713

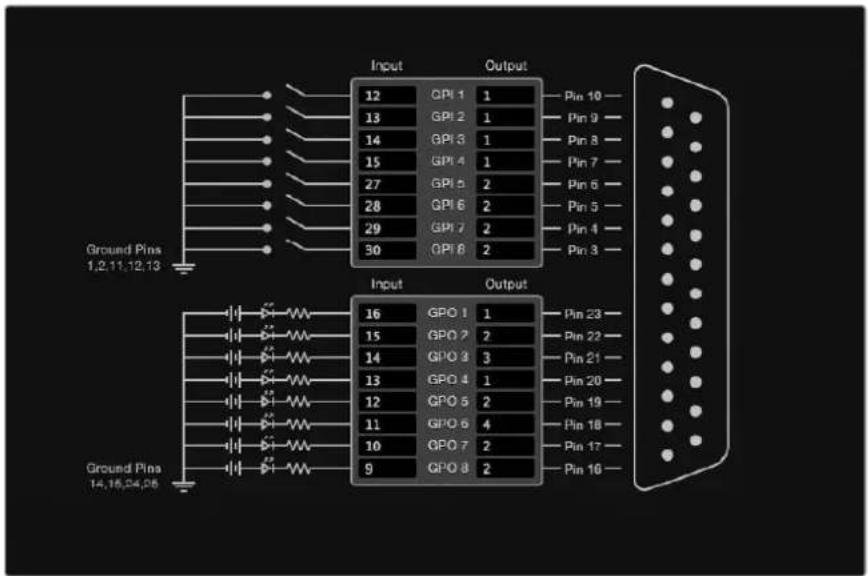

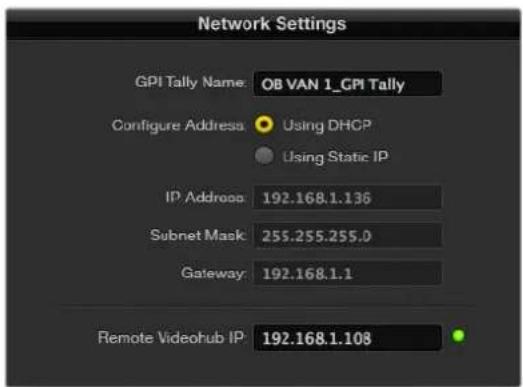

Настройка контактов GPI 716

Настройка Tally-индикации 717

Developer Information 721

Blackmagic Videohub

Ethernet Protocol v2.3 721

Videohub RS-422 Protocol 727

Замена вентилятора на

Universal Videohub 733

Помощь 734

Соблюдение нормативных требований 735

Правила безопасности 736

Гарантия 737

Новинка Blackmagic Videohub

Устройство Blackmagic Videohub принадлежит к линейке коммутаторов, предназначенных для студий и площадок любого уровня. На всех модификациях предусмотрено подключение через Ethernet для удаленного внешнего управления аппаратным или программным способом с помощью приложения Videohub Control.

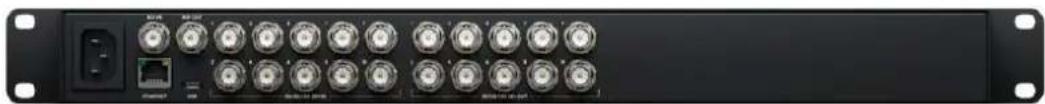

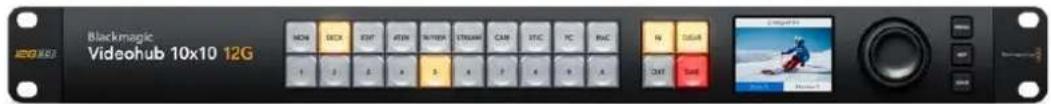

Коммутаторы Blackmagic Videohub 10x10 12G, 20x20 12G и 40x40 12G оснащены интерфейсом 12G-SDI и встроенной панелью управления, а также обеспечивают поддержку формата Ultra HD 2160p/60. Данные модели устанавливают на столе или размещают в стойке с помощью креплений, входящих в комплект поставки.

Blackmagic Videohub 10x10 12G

Модели Universal Videohub 288 и Universal Videohub 72 представляют собой крупные коммутаторы модульного типа с интерфейсом 3G-SDI, предназначенные для больших студий и площадок, где требуется подключение значительного набора HD-оборудования.

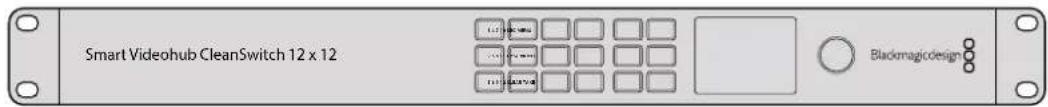

Модель Smart Videohub CleanSwitch 12x12 представляет собой устанавливаемый в стойку коммутатор с интерфейсом 6G-SDI, повторной синхронизацией на каждом входе для чистого переключения при выводе сигналов на монитор или непосредственно в эфир.

Smart Videohub CleanSwitch 12 x 12 Blackmagicliburg CE

Smart Videohub CleanSwitch 12x12

Внешние аппаратные пульты Videohub Master Control Pro и Smart Control Pro обеспечивают управление системами параметров, доступными на моделях Blackmagic Videohub 126. Они предназначены для работы с модификациями Universal Videohub 72 и Universal Videohub 288, однако их также можно использовать для регулировки настроек любого коммутатора Videohub, подсоединенного к одной локальной сети Ethernet.

Чтобы начать работу с коммутатором Videohub, достаточно подключить питание, подсоединить источники видео и оборудование для получения сигнала.

Создание сервера IP Videohub с помощью конвертера Teranex Mini IP Video 12G

Если нужно создать сервер IP Videohub для маршрутизации сигналов при работе с конвертерами Blackmagic Teranex Mini IP Video 12G, см. руководство по Teranex Mini IP Video 12G (доступно для загрузки по адресу www.blackmagicdesign.com/ru/support).

Подключение питания

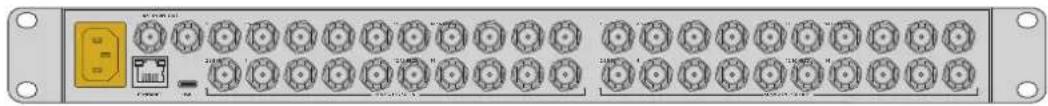

Подсоедините силовой кабель по стандарту IEC к разъему питания на коммутаторе.

При первом включении устройства на ЖК-дисплее появится предложение выбрать язык. Поворотом круглой ручки найдите нужный вариант и нажмите кнопку SET.

Подключение источников видео

1 Подсоедините источники видео к SDI-входам коммутатора Videohub.

2 Подключите оборудование для приема сигналов к SDI-выходам коммутатора Videohub.

На SDI-разъемах выполняется автоматическое определение всех поддерживаемых форматов.

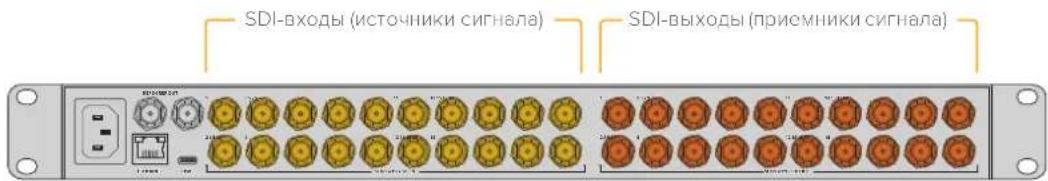

SDI-входы (источники сигнала) SDI-выходы (приемники сигнала)

Подключите источники видео и оборудование для приема сигналов к SDI-входам и выходам коммутатора Videohub

Управление коммутатором Videohub

Быстрее и удобнее всего регулировать настройки коммутатора через встроенную панель управления. Однако смену параметров и направления маршрутизации можно также выполнять в удаленном режиме через порт USB или Ethernet-интерфейс с помощью внешнего аппаратного пульта или приложения Blackmagic Videohub Control. Подробнее см. раздел о работе с данным приложением.

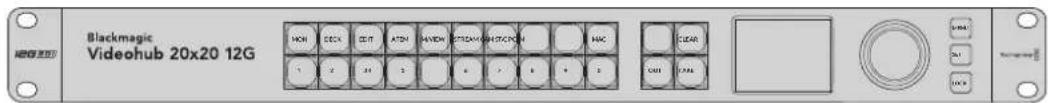

Blackmagic Videohub 20x20 12G MON DEC DET ATEN MAYON ETHOYA WATCCH MAC CLEAR 1 2 3 4 5 6 7 8 9 10 OUT 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

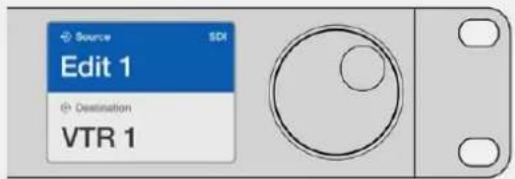

На встроенной панели с помощью кнопок, ЖК-дисплея и круглой ручки можно менять направление маршрутизации и различные настройки

Изменение направления маршрутизации с помощью встроенной панели управления

Для смены направления маршрутизации достаточно выбрать приемник сигнала, а затем назначить соответствующий источник.

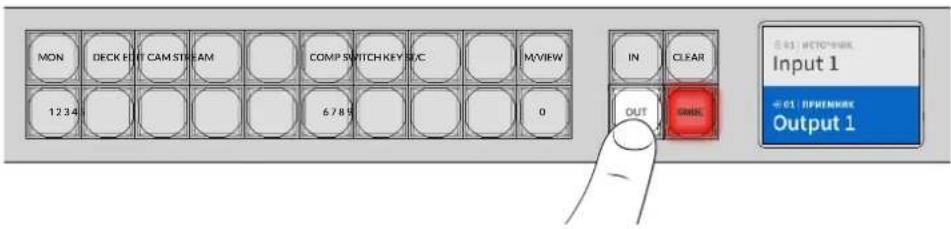

Выбор источника и приемника сигнала

1 Для перехода в режим выбора приемника сигнала нажмите кнопку OUT.

MON DECK HUT CAM STREAM COMP SWITCH KEY SJC MVIEW IN CLEAR 1234 6789 OUT GND 0.01:ACTO*45K Input 1 +01:RPMENWK Output 1

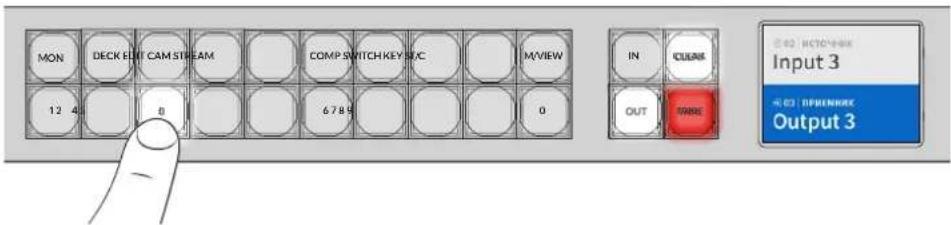

2 Нажмите кнопку с номером приемника, чтобы его выбрать. Для этого можно также использовать круглую ручку.

MON DECK EUT CAM STREAM COMP SWITCH KEY SXC MVIEW 12 4 8 6789 0 IN CLEAR OUT TUBE Input 3 Output 3

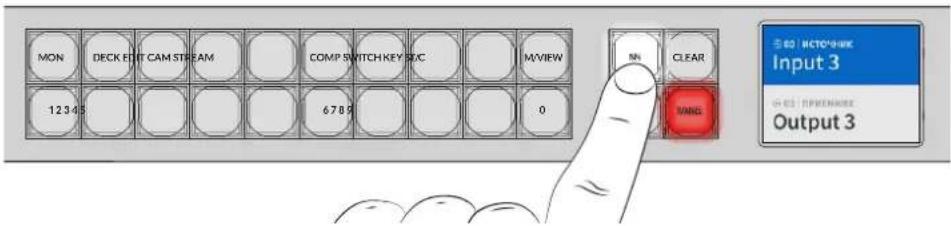

3 Для перехода в режим выбора источника нажмите кнопку IN.

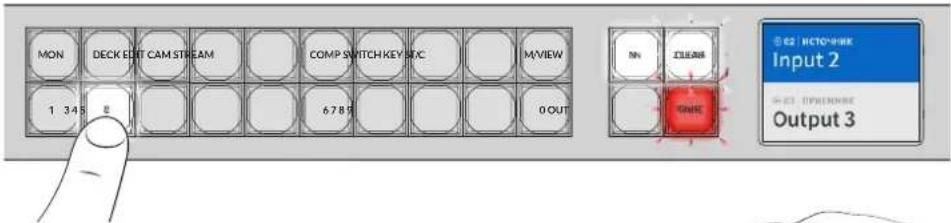

4 Нажмите кнопку с номером источника, чтобы его выбрать. Для этого можно также использовать круглую ручку. После назначения источника кнопки CLEAR и TAKE будут мигать до тех пор, пока либо для подтверждения заданного направления не нажмут вторую, либо для отмены — первую из них.

MON DECK EDIT CAM STREAM COMP SWITCH KEY SRC MVIEW 1 345 8 6789 0 OUT NN GREEN GND Input 2 OUTPUTING Output 3

SWITCH KEY ST/C M/VIEW 789 D OUT IN CLEAR TAKE 62 HCTO*HWE Input 2 #03 OPENHWE Output 3 MENU SET Random

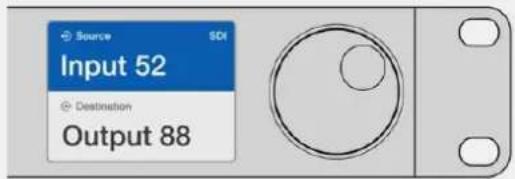

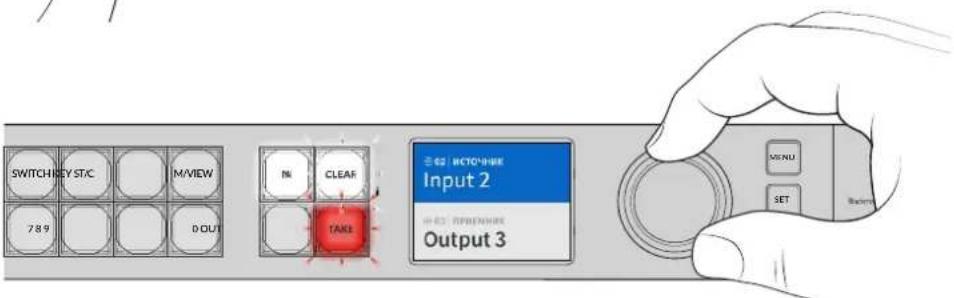

Для выбора приемника и источника сигнала можно использовать круглую ручку

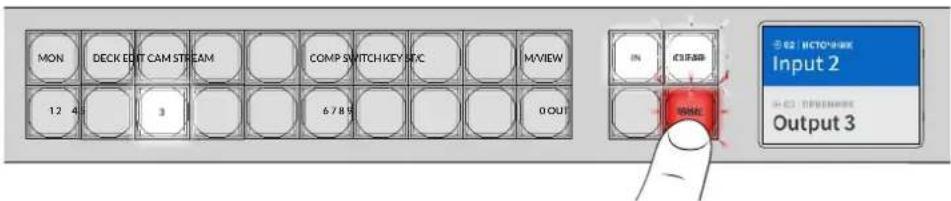

5Нажмите кнопку TAKE.

MON DECK EDIT CAM STREAM COMP SWITCH KEY SFC MVIEW IN CIRIAB 12 4 3 6.785 0 OUT 10000 Output 3 © 62 HCTO-VIME Input 2 © C1: TIPENVINE Output 3

Мы описали самый простой способ выбора направления маршрутизации путем назначения источника и приемника сигнала с помощью кнопок, а также поворотом круглой ручки.

COBET. Чтобы отключить кнопку IN, нажмите ее еще раз.

Все готово! В следующем разделе описывается порядок работы с кнопками потоков.

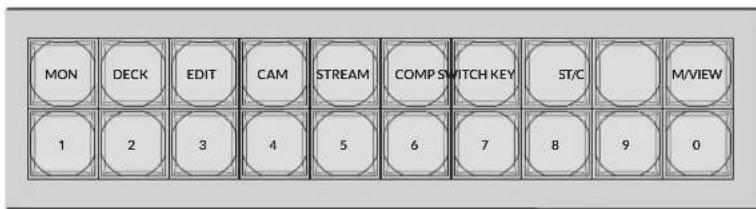

Кнопки потоков

Кнопки потоков с ярлыками, расположенные над кнопками с номерами, служат для выбора определенных комбинаций системы параметров, встроенной в устройство.

Коммутатор Videohub поставляется вместе с кнопками потоков, уже маркированными для обозначения часто используемых на студиях источников и приемников сигнала. Например, кнопка DECK предназначена для выбора нужного рекордера, CAM — камеры, а EDIT — монтажной станции. При смене направления нажатием соответствующей кнопки можно ограничить выбор доступных опций. В результате предлагается сокращенный набор вариантов, что ускоряет процесс производства при работе с крупными моделями Videohub, к которым подключается большой набор оборудования.

MON DECK EDIT CAM STREAM COMP SWITCH KEY ST/C M/VIEW 1 2 3 4 5 6 7 8 9 0

Для сортировки параметров по ярлыкам используйте кнопки выбора потоков

Примечание о кнопках выбора потоков

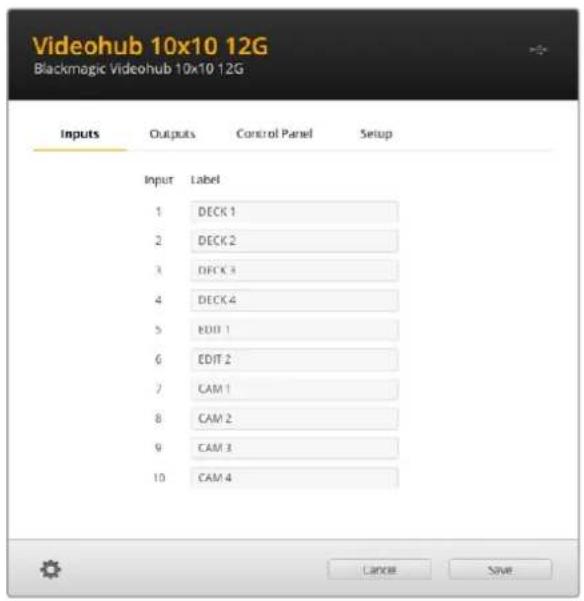

Прежде чем использовать данные кнопки, входам и выходам необходимо присвоить ярлыки для распознавания в системе параметров Videohub.

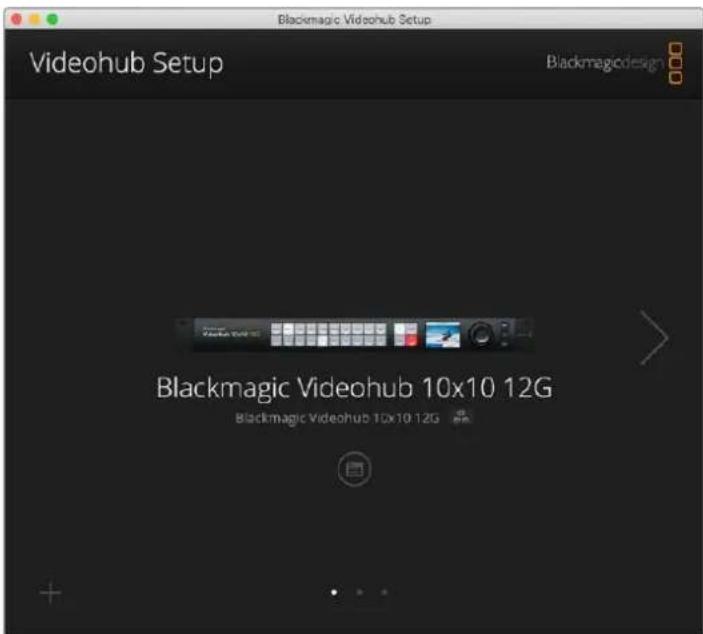

Данные настройки задают через утилиту Blackmagic Videohub Setup. Она включена в набор бесплатного ПО для Videohub, которое можно скачать в центре поддержки на веб-сайте Blackmagic Design по адресу www.blackmagicdesign.com/ru/support.

Мы рекомендуем сначала установить утилиту для конфигурации устройства, присвоить входам и выходам ярлыки, а затем переходить к изучению данного раздела о работе с кнопками выбора потоков.

Подробнее о ПО для коммутатора Videohub см. соответствующий раздел руководства.

Работа с кнопками выбора потоков

После добавления ярлыков для всех входов и выходов, чтобы оперативно задать нужное направление, можно использовать кнопки выбора потоков.

Порядок работы с кнопками выбора потоков

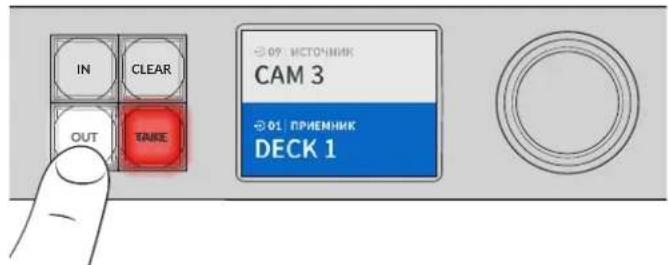

Выбор приемника сигнала

1 Нажмите кнопку OUT для перехода в режим выбора приемника сигнала.

IN CLEAR OUT TAKE 09. ИСТОЧНИК CAM 3 01. ПРИЕМНИК DECK 1

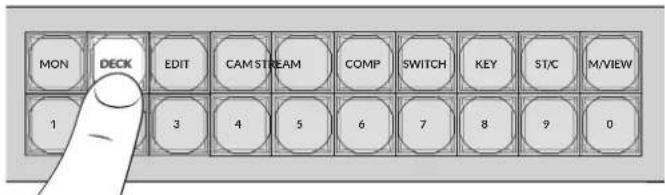

2Нажмите кнопку DECK.

Теперь все выходы, содержащие в ярлыке идентификатор DECK, становятся доступными, а другие не отображаются. Они отсортированы в числовом порядке для выбора кнопками с номерами.

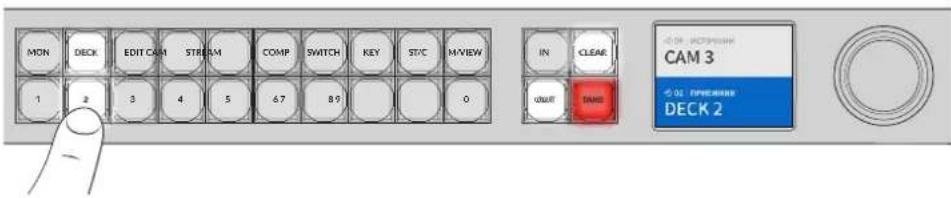

3 Для выбора второго рекордера нажмите кнопку с цифрой 2.

Она загорится, а на ЖК-дисплее отобразятся выбранные выход и приемник сигнала.

MON DECK EDIT CAM STREAM COMP SWITCH KEY ST/C M/YIEW IN CLEAR 1 2 3 4 5 6.7 8.9 0 START TAKE CAM 3 01 TIME/ORDER DECK 2

COBET. Если для ЖК-дисплея активирована опция мониторинга видео, то вы увидите изображение, поступающее в текущий момент на данный приемник сигнала, а также новый добавленный источник. Для подтверждения выбора нажмите TAKE. Активация мониторинга видео осуществляется через настройки ЖК-дисплея или утилиту Blackmagic Videohub Setup.

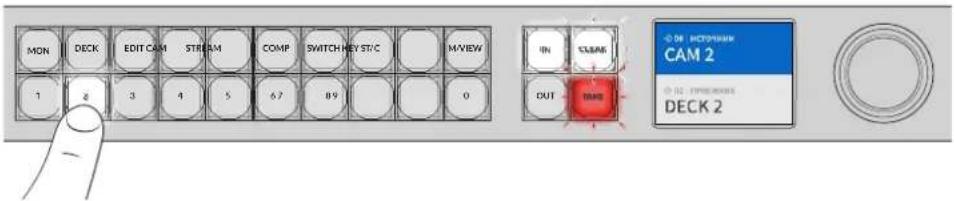

Выбор источника

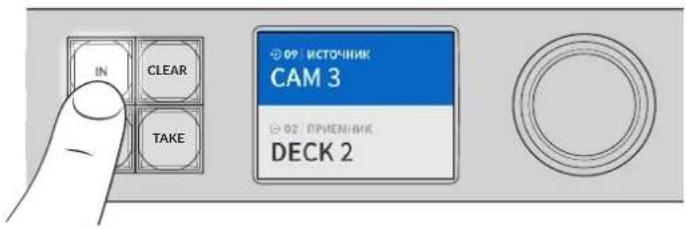

1 Для перехода в режим выбора источника нажмите кнопку IN.

IN CLEAR TAKE 09 ИСТОЧНИК CAM 3 02 ПРИЕМНИК DECK 2

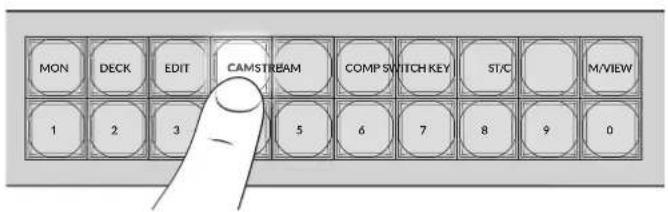

2Нажмите кнопку САМ.

После этого становятся доступными все входы, содержащие в ярлыке идентификатор САМ, а другие не отображаются. Они отсортированы в числовом порядке для выбора кнопками с номерами.

ЗДля выбора второй камеры нажмите кнопку с цифрой 2.

Она загорится, а на ЖК-дисплее отобразятся выбранные источник и вход.

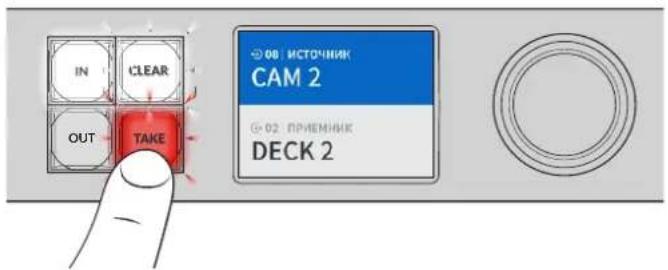

4 Нажмите кнопку TAKE для подтверждения выбора направления маршрутизации.

IN CLEAR OUT TAKE 08 | ИСТОЧНИК CAM 2 02 | ПРИЕМНИК DECK 2

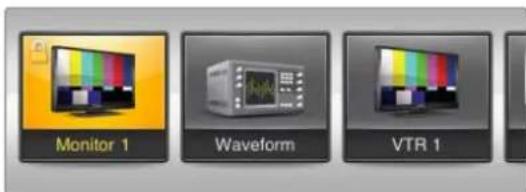

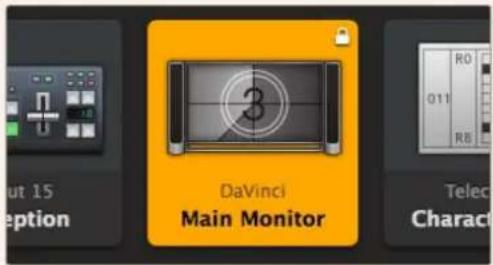

Блокировка и разблокировка направления маршрутизации

На моделях Blackmagic Videohub устанавливать и снимать блокировку направления маршрутизации можно с помощью встроенной передней панели. Для блокировки выбранного в данный момент выхода нажмите кнопку LOCK. После этого рядом с его именем на ЖК-дисплее появится значок замка.

Порядок блокировки другого выхода

1Нажмите кнопку OUT.

2С помощью соответствующих кнопок или круглой ручки выберите новый выход.

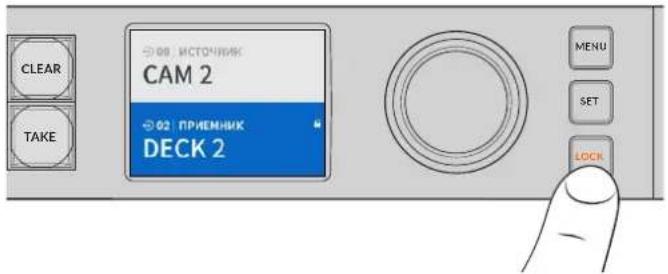

ЗНажмите кнопку LOCK.

Рядом с именем выхода на ЖК-дисплее появится значок замка. Кнопка LOCK также загорается при выборе определенного выхода, чтобы продемонстрировать невозможность изменения направления до тех пор, пока он не будет разблокирован.

Чтобы разблокировать выход, нажмите еще раз кнопку LOCK.

CLEAR TAKE 08 ИСТОЧНИК CAM 2 02 ПРИЕМНИК DECK 2 MENU SET LOCK

Чтобы не допустить переключения сигнала с выбранного выхода, нажмите кнопку блокировки

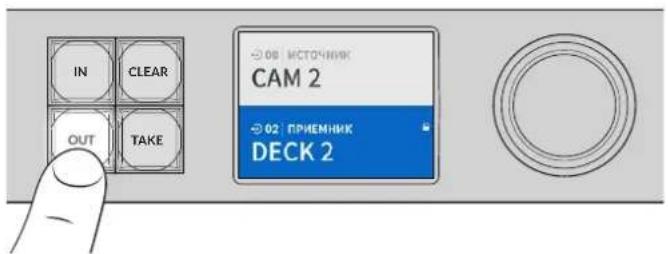

Другой способ блокировки выхода — нажать и удерживать кнопку OUT на протяжении двух секунд до тех пор, пока на ЖК-дисплее не появится значок замка. Чтобы разблокировать выход, еще раз нажмите и удерживайте данную кнопку в течение двух секунд.

IN CLEAR OUT TAKE 08 | ИСТОЧНИК CAM 2 02 | ПРИЕМНИК DECK 2

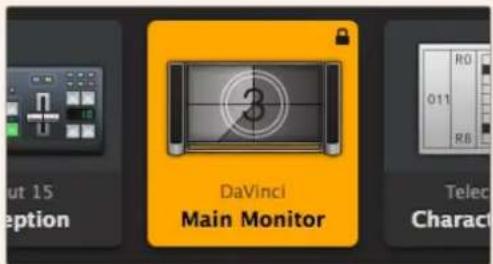

При блокировке выхода на ЖК-дисплее отображается значок замка

COBET. Если определенный приемник сигнала заблокирован, его невозможно изменить нажатием кнопок источника или входа.

Подключение коммутатора Videohub к компьютерной сети

Все модели Videohub имеют порт Ethernet, через который их можно подключать к соответствующему коммутатору или компьютеру в локальной IP-сети. Это позволяет управлять устройством с помощью программного приложения Blackmagic Videohub Control или внешнего аппаратного пульта.

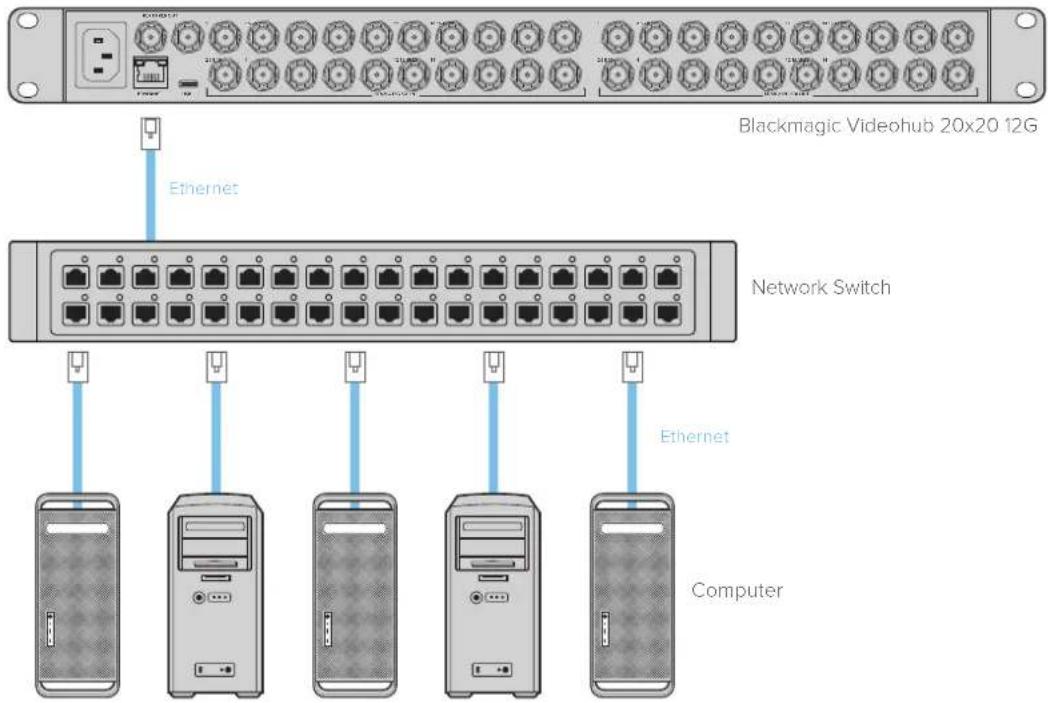

Порядок подключения коммутатора Videohub к компьютерной сети

1Подсоедините к устройству источник питания. На моделях Universal Videohub необходимо убедиться, что включены все блоки питания.
2 Используя стандартный Ethernet-кабель с разъемом RJ45, подключите Videohub к сетевому коммутатору или компьютерному порту Ethernet.

Для моделей Videohub, оснащенных встроенной панелью управления, ввести настройки IP-адреса в меню ЖК-дисплея можно с помощью кнопок и круглой ручки. Для этого также используют утилиту Blackmagic Videohub Setup. На моделях Universal Videohub сетевые параметры задают с помощью функционала Blackmagic Videohub Setup.

Если вы работаете с моделью Universal Videohub 288, которая оснащена двумя коммутационными матрицами, соедините Ethernet-кабель с каждой из них для автоматического ввода резерва. Несмотря на наличие двух соединений с сетевым коммутатором через Ethernet, у Universal Videohub 288 будет один IP-адрес.

При изменении сетевых параметров с помощью утилиты коммутатор Videohub должен быть подключен к компьютеру через порт USB. В следующем разделе руководства описывается порядок настройки сетевых параметров с помощью встроенной панели управления.

Подключение к сети Ethernet

Blackmagic Videohub 20x20 12G Ethernet Network Switch Ethernet Computer

ПРИМЕЧАНИЕ. О порядке подключения в одной сети аппаратных пультов к коммутатору Videohub см. соответствующий раздел руководства.

Установка сетевых настроек

Сетевые параметры на коммутаторе Videohub можно настроить с помощью встроенной панели управления и ЖК-дисплея. Устройство будет доступно для обнаружения на компьютерах и аппаратных пультах, что позволяет контролировать его в удаленном режиме и менять направление маршрутизации.

Установка IP-адреса с передней панели управления

1 Нажмите кнопку MENU, чтобы открыть меню настройки.
2Используя круглую ручку, перейдите к настройкам сети. Нажмите кнопку SET.
ЗВыберите настройку с помощью круглой ручки и нажмите кнопку SET.
4 Используя круглую ручку, измените значение в поле. Нажмите кнопку SET для подтверждения ввода и перехода между полями.
5Подтвердите последнее изменение нажатием кнопки SET. После этого выделение для значения поля будет снято.
6Нажмите кнопку MENU, чтобы закрыть настройки и вернуться к отображению источника и приемника сигнала.

При необходимости аналогичным способом можно задать настройки подсети и шлюза.

Сеть
Протокол	Статический IP-адрес
IP-адрес	192.168.24.100
Маска подсети	255.255.255.0
Шлюз	192.168.24.1

Нажмите кнопку MENU, чтобы перейти к сетевым параметрам, и задайте IP-адрес с помощью кнопки SET и круглой ручки

Коммутаторы Universal Videohub

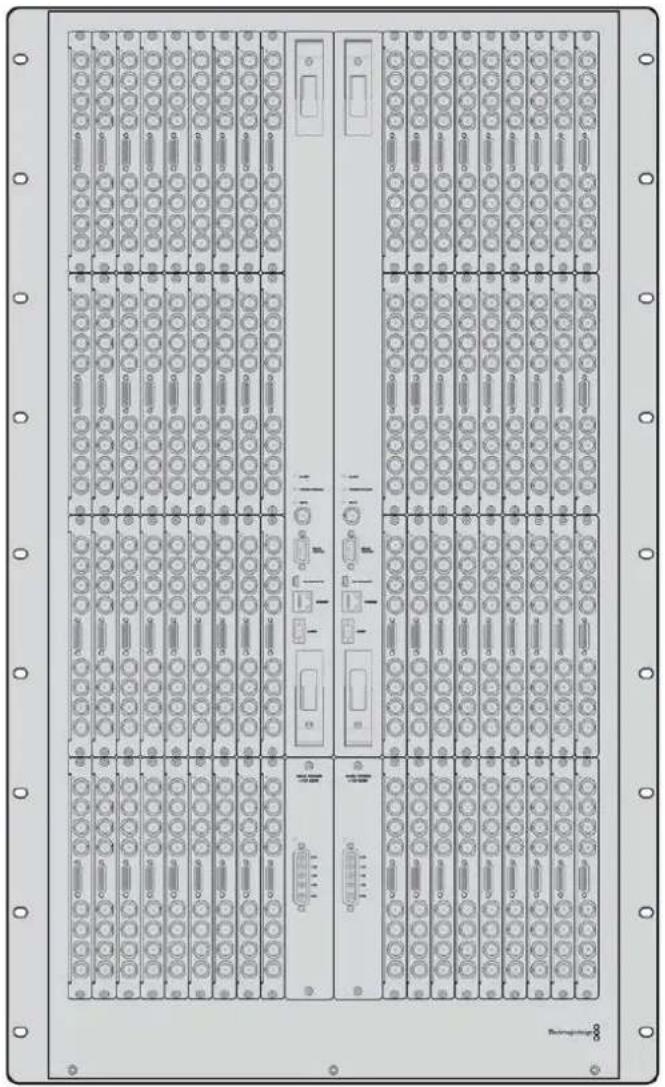

Universal Videohub 288

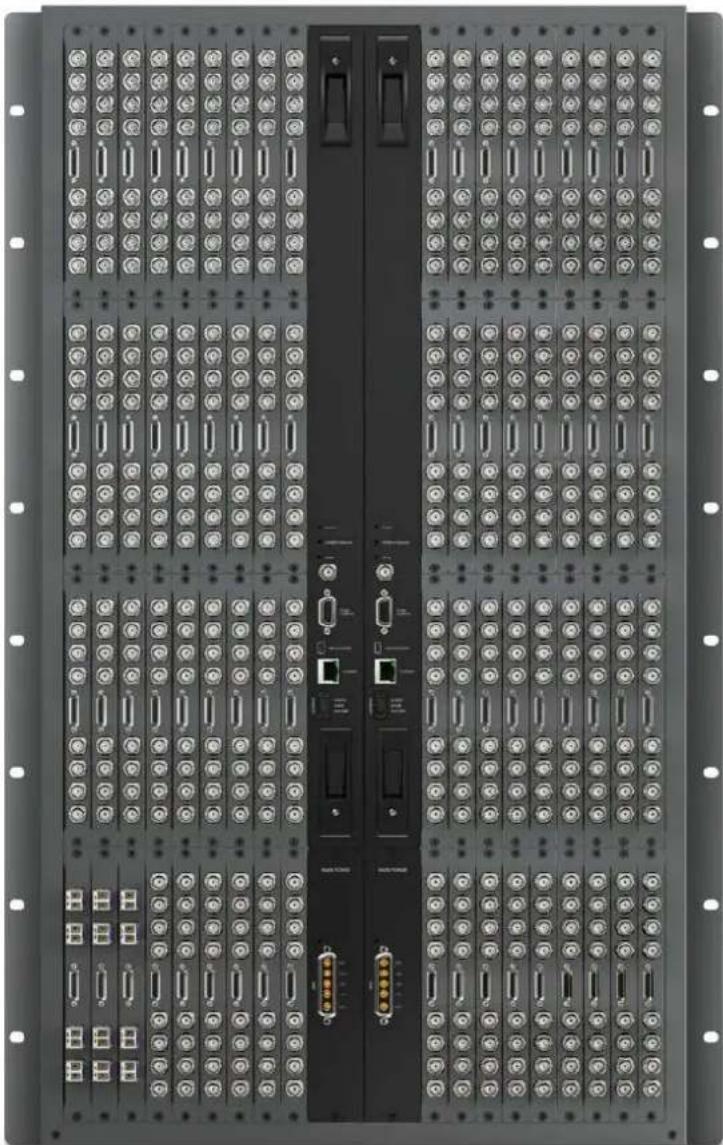

Universal Videohub 288 — большой коммутатор модульного типа, который идеально подходит для очень крупных студий и каналов телевещания. Его корпус рассчитан на 72 платы и позволяет использовать любую комбинацию SDI-интерфейсов с разъемами BNC и под оптоволокно.

В полном комплекте модель Universal Videohub 288 содержит две коммутационные матрицы Universal Videohub 288 Crosspoint, 72 интерфейсные платы и 72 кабеля для управления декой. Такая конфигурация имеет по 288 входов SDI, выходов SDI и двунаправленных портов RS-422, синхровход, резервные мощности для выполнения маршрутизации, подключения к сети Ethernet и энергоснабжения, а также возможность работы с программной панелью на Mac и Windows.

Внутреннее программное обеспечение коммутатора Universal Videohub 288 требует периодического обновления. В этом случае при работе с утилитой Blackmagic Videohub Setup выводится соответствующее сообщение. Подключение к ПК выполняют через порт USB 2.0 с помощью штекерного кабеля USB 2.0 (A/Mini-B).

Модель Universal Videohub 288 поставляется как пустой корпус и оснащается только съемным лотком и вентиляторами. Все остальные аппаратные компоненты (интерфейсные SDI-платы и система питания) приобретаются и устанавливаются отдельно. Следующая глава

содержит описание компонентов, которые при оснащении коммутатора Universal

Videohub 288 можно подобрать в индивидуальном порядке.

Подробнее о компонентах для коммутатора Universal Videohub см. разделы «Интерфейсные SDI-платы» и «Интерфейсные платы для Universal Videohub».

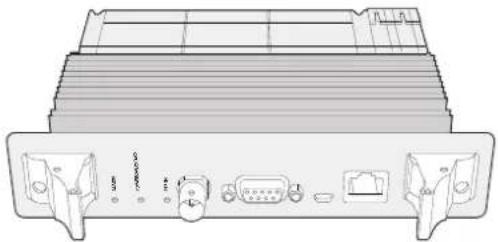

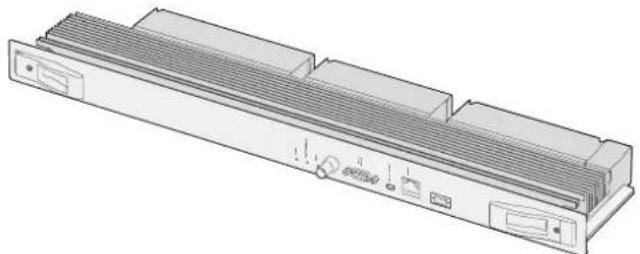

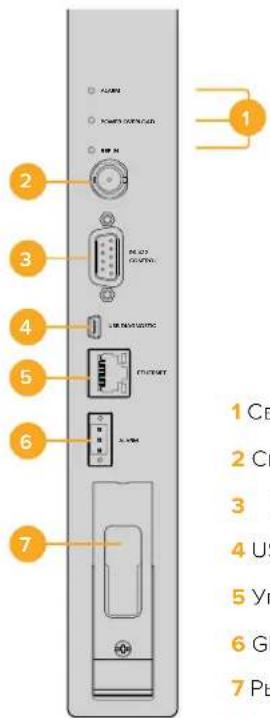

Коммутационная матрица Universal Videohub 288 Crosspoint

Этот блок представляет собой процессор, который обеспечивает маршрутизацию сигналов и смену интерфейса управления декой. Для управления коммутатором предусмотрены разъемы Ethernet, USB и последовательный порт.

Матрица имеет синхровход для подключения к источнику опорного сигнала (Tri-level Sync или Blackburst).

Когда требуется действие со стороны пользователя (например, при перегреве коммутатора Videohub из-за недостаточного охлаждения), загорается лампочка сигнализации. Соответствующий сигнал передается через выход интерфейса общего назначения на другие устройства.

Если коммутационная матрица получает питание, которого недостаточно для установленного количества плат, загорается лампочка POWER OVERLOAD.

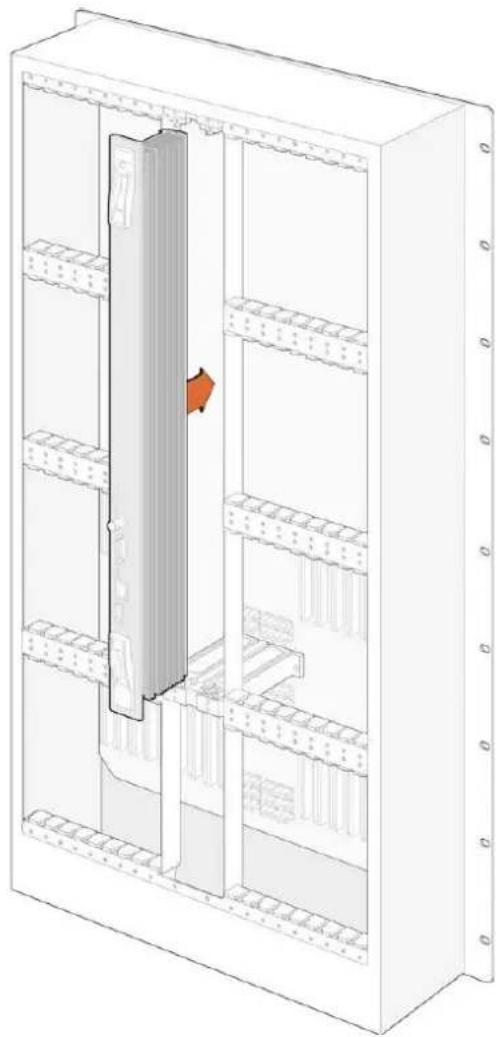

Для установки коммутационной матрицы Universal Videohub 288 Crosspoint потребуется отвертка Pozidriv (размер 1).

Кабель для управления коммутатором

Для удаленного управления устройством служит последовательный порт или порт Ethernet (10/100Base-T). Во втором случае используют интегрированный сервер Videohub. При такой конфигурации модель Universal Videohub 288 соединяют с сетевым коммутатором Ethernet посредством Ethernet-кабеля.

Для управления коммутатором Universal Videohub 288 через порт Ethernet или RS-422 (в качестве ведомого устройства) можно использовать решения других производителей. Описание соответствующих протоколов содержится в разделе для разработчиков.

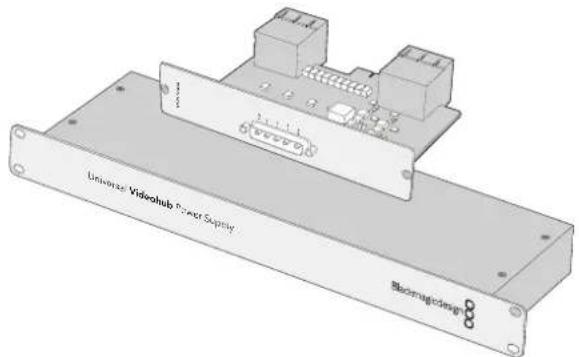

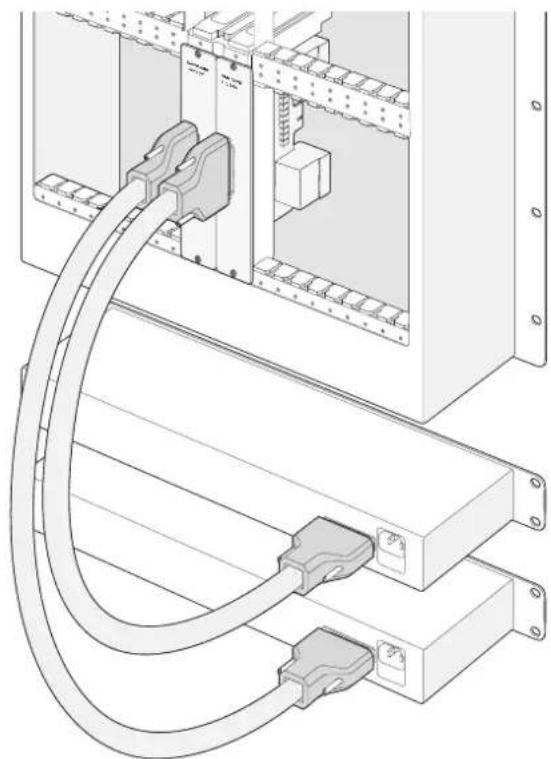

Блок питания

В случае полного оснащения и при максимальном потреблении электроэнергии для коммутатора Universal Videohub 288 требуется один блок питания (Universal Videohub Power Supply).

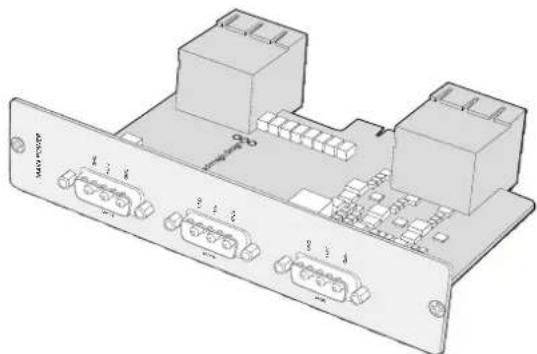

Этот блок поставляется с платой питания, которая оснащена единственным разъемом для соединения с корпусом размером 1 RU.

Блок Universal Videohub Power Supply обеспечивает подачу питания в любой стране. Для работы с ним необходимо иметь кабель с гнездовым разъемом С13 по стандарту IEC.

Коммутационная матрица Universal Videohub 288 Crosspoint Последовательный кабель

Universal Videohub Power Supply Biosmaging design

Блок Universal Videohub Power Supply имеет размер 1 RU и включает в себя плату питания, которую подключают с помощью силового кабеля

Стандартный Ethernet-кабель с разъемом RJ45

Монтаж коммутатора Universal Videohub 288

Под коммутатор Universal Videohub 288 и блок питания на 2 RU необходимо предусмотреть 25 свободных мест в стойке, чтобы обеспечить отвод тепла. Если устройство устанавливают в самом верху стойки, потребуется 23 свободных места.

Высота коммутатора Universal Videohub 288 составляет 18 RU, глубина — 15,24 см. Устройство можно установить лицевой или тыльной стороной, а также за другим оборудованием.

Коммутатор Universal Videohub 288 содержит чувствительные к статическому электричеству компоненты. Перед работой с такими компонентами нужно обязательно снять статическое электричество — так же, как при установке деталей на компьютер. В подобных случаях рекомендуется использовать антистатический браслет.

Установка коммутационной матрицы Universal Videohub 288 Crosspoint

После того как модель Universal Videohub 288 установлена в стойку, ее необходимо оснастить коммутационной матрицей. Такая матрица является центральным элементом устройства, обеспечивая передачу сигнала в заданном направлении и управление декой. Матрицы Universal Videohub 288 Crosspoint можно устанавливать и извлекать непосредственно во время работы устройства.

1Взявшись за два рычажка коммутационной матрицы, удерживайте ее в вертикальном положении. Разъем BNC, порт Ethernet и другие интерфейсы должны находиться внизу матрицы.

2 Осторожно установите матрицу в предназначенный для нее слот. При монтаже верхний и нижний края должны двигаться вдоль черных направляющих.

ЗУтопите оба рычажка до конца, чтобы соединить многоконтактные разъемы с материнской платой. Стыковочные контакты обеспечивают надежное прилегание к материнской плате без повреждения многоконтактных разъемов.

4 С помощью отвертки Pozidriv (размер 1) закрутите два рычажка на коммутационной матрице.

Для автоматического ввода резерва рекомендуется установить вторую коммутационную матрицу. В этом случае все направления маршрутизации и ярлыки портов будут сохранены даже при отказе и последующей замене одной из матриц. Чтобы снять заглушку с правого слота, потребуется отвертка Pozidriv (размер 2).

1 2 3 4 5 6 7 1 CBI 2 CBI 3 4 US 5 Yr 6 GI 7 PE

1 Светодиодные индикаторы состояния
2 Синхровход
3 Управление коммутатором через порт RS-422
4 USB 2.0
5 Управление коммутатором через Ethernet
6 GPI для сигнализации
7 Рычажок

Светодиодные индикаторы состояния на Universal Videohub

Светодиодные индикаторы с маркировкой ALARM, POWER OVERLOAD и REF IN служат для отображения текущего состояния коммутационной матрицы Blackmagic Universal Videohub 288 Crosspoint. Ниже перечислены возможныеварианты.

Светодиод ALARM красного цвета

[45x3]	OFF Ошибок нет. Нормальная работа.
[50x4]	Вкл.Состояние ошибки. Другая ошибка. Используйте протокол Telnet для подключения к устройству и получения кода ошибки.
[45x3]	Одно мигание Состояние ошибки. Отказ вентилятора.
[НТУС]	Три мигания Состояние ошибки. Отсутствует резервное питание.

Светодиод POWER OVERLOAD красного цвета

###	Выкл.	Нормальная работа. Устройство находится в пассивном режиме или используется как ведомое. Применимо только к модели Blackmagic Universal Videohub 288 с двумя коммутационными матрицами.
###	Мигание с длинными интервалами	Нормальная работа. Устройство находится в активном режиме или используется как ведущее.
###	Вкл.	Состояние ошибки. Перегрузка по мощности. Подается недостаточное питание.

Светодиод REF IN белого цвета

	Выкл. Нормальная работа. Источник синхросигнала не подключен.
	Вкл. Нормальная работа. Источник синхросигнала подключен.

COBET. Матрица Blackmagic Universal Videohub 288 Crosspoint имеет светодиоды оранжевого цвета, которые видны только при удалении радиатора для целей разработки. В некоторых случаях рассеянный оранжевый свет может быть также заметен через отверстие, просверленное для светодиода ALARM. Такое состояние является нормальным.

Индикация матрицы Universal Videohub 288 Crosspoint в рабочем состоянии

	Светодиод ALARMкрасного цвета	Выключен.
	Светодиод POWEROVERLOAD красного цвета	Мигание с длинными интервалами или выключен.
	Светодиод REF INбелого цвета	Постоянно горит белым цветом или выключен.

Установка интерфейсных плат

Установка платы Universal Videohub SDI Interface или Universal Videohub Optical Interface не требует специальных навыков и выполняется одинаковым образом в обоих случаях.

1 Возьмите плату вертикально, чтобы идентифицирующий светодиод находился вверху. Светодиод выглядит как небольшое отверстие слева от верхнего разъема.
2 Используя направляющие, осторожно установите интерфейсную плату, чтобы она крепко держалась в слоте PCI на материнской плате.
3 С помощью отвертки Pozidriv (размер 2) закрутите плату на корпусе Universal Videohub.

Подробнее о компонентах для коммутатора Universal Videohub см. разделы «Интерфейсные SDI-платы» и «Интерфейсные платы для Universal Videohub».

Установка блока питания Universal Videohub Power Supply

Universal Videohub Power Supply включает в себя плату питания, силовой кабель и корпус размером 1 RU. Для автоматического ввода резерва под первым блоком можно установить еще один. Для каждого из них нужен кабель с гнездовым разъемом С13 по стандарту IEC.

1 Убедитесь в том, что новые блоки питания отключены от источника энергоснабжения. Расположите плату питания таким образом, чтобы маркировка MAIN POWER находилась вверху.
2 Установите плату питания в один из двух предназначенных для нее слотов.
3 С помощью отвертки Pozidriv (размер 2) закрутите плату питания двумя винтами. Если нужно использовать вторую такую плату, установите ее в свободный слот.
4 Подключите силовой шнур платы питания к блоку питания. Закрутите крепежные винты на обоих силовых разъемах. Повторите это действие, если используется еще одна плата питания с соответствующим блоком. Соединять платы с блоками можно в произвольном порядке.
5 Используя силовой кабель по стандарту IEC, соедините блок с электрической розеткой и включите питание.

Поздравляем! Коммутатор Universal Videohub 288 готов к работе.

Блок Universal Videohub Power Supply в корпусе 1 RU располагают под коммутатором: Universal Videohub 288 и соединяют с платой питания, установленной внутри устройства

Установка второго блока питания при работе коммутатора Universal Videohub 288

Если необходимо установить дополнительный или сменный блок питания во время работы коммутатора Universal Videohub 288, выполните действия в описанном ниже порядке.

1 Убедитесь в том, что новый блок питания отключен от источника энергоснабжения.
2 Расположите плату питания таким образом, чтобы маркировка MAIN POWER находилась вверху. Установите плату питания в соответствующий свободный слот.
3С помощью отвертки Pozidriv (размер 2) закрутите плату питания двумя винтами,

4 При первой установке дополнительного блока питания разместите корпус размером 1 RU под уже используемым блоком и оставьте между ними зазор (1 RU) для отвода тепла. При установке сменного блока питания разместите его там, где ранее находился неисправный блок.

5Используя силовой кабель, соедините новый блок с разъемами на плате питания. Закрутите крепежные винты на обоих силовых разъемах.

6Используя силовой кабель по стандарту IEC, соедините новый блок с электрической розеткой и включите питание.

Демонтаж блока питания при работе коммутатора Universal Videohub 288

Если нужно демонтировать неисправный блок питания при работе коммутатора Universal Videohub 288 от второго блока, выполните действия в описанном ниже порядке.

1 Отключите подачу питания на неисправный блок и отсоедините его силовой кабель IEC.

2Отсоедините силовой кабель между платой питания и неисправным блоком питания.

3 Снимите неисправный корпус размером 1 RU и соответствующую плату питания. Положите компоненты этого блока в отдельное место, чтобы не перепутать их с новыми деталями.

Если необходимо обеспечить бесперебойную работу коммутатора Universal Videohub 288, можно использовать два блока питания Universal Videohub Power Supply

Universal Videohub 72

Данная модель представляет собой модульный коммутатор среднего размера. Его корпус рассчитан на 18 плат и позволяет использовать любую комбинацию SDI-интерфейсов с разъемами BNC и под оптоволокно. В случае полного оснащения (коммутационная матрица, плата питания, 18 интерфейсных SDI-плат и 18 кабелей для управления декой) модель Universal Videohub 72 имеет по 72 входа SDI, выхода SDI и двунаправленных порта RS-422, синхровход, возможность использовать дополнительные блоки питания и программную панель Videohub для Mac и Windows.

Внутреннее программное обеспечение коммутатора Universal Videohub 72 требует периодического обновления. В этом случае при работе с утилитой Blackmagic Videohub Setup выводится соответствующее сообщение. Подключение к ПК выполняют через порт USB 2.0 с помощью штекерного кабеля USB 2.0 (A/Mini-B).

Модель Universal Videohub 72 поставляется как пустой корпус и оснащается только съемным лотком и вентиляторами. Все остальные аппаратные компоненты (интерфейсные SDI-платы, кабели для управления декой, коммутационная матрица и блоки питания) нужно приобрести и установить дополнительно. Интерфейсные SDI-платы необязательно монтировать все сразу. Их можно добавлять по мере необходимости. Следующая глава содержит описание таких компонентов, которые при оснащении коммутатора Universal Videohub 72 подбирают в индивидуальном порядке.

Подробнее о компонентах для коммутатора Universal Videohub см. разделы «Интерфейсные SDI-платы» и «Интерфейсные платы для Universal Videohub».

Коммутационная матрица Universal Videohub 72 Crosspoint

Этот блок представляет собой процессор, который обеспечивает маршрутизацию сигналов и смену интерфейса управления декой. Для управления коммутатором предусмотрены разъемы Ethernet, USB и последовательный порт.

Матрица имеет синхровход для подключения к источнику опорного сигнала (Tri-level Sync или Blackburst).

Когда требуется действие со стороны пользователя (например, при перегреве коммутатора Videohub из-за недостаточного охлаждения), загорается лампочка сигнализации. Соответствующий сигнал передается через выход интерфейса общего назначения на другие устройства.

Если коммутационная матрица получает питание, которого недостаточно для установленного количества плат, загорается лампочка POWER OVERLOAD.

Кабель для управления коммутатором

Для удаленного управления устройством служит последовательный порт или порт Ethernet (10/100Base-T). Во втором случае используют интегрированный сервер Videohub. При такой конфигурации модель Universal Videohub 72 соединяют с сетевым коммутатором Ethernet посредством Ethernet-кабеля.

Для управления коммутатором Universal Videohub 72 через порт Ethernet или RS-422 (в качестве ведомого устройства) можно использовать решения других производителей. Описание соответствующих протоколов содержится в разделе для разработчиков.

Блок Universal Videohub Power Supply имеет размер 1 RU и включает в себя плату питания, которую подключают с помощью силового кабеля

Последовательный кабель

Стандартный Ethernet-кабель с разъемом RJ45

Блок питания

Плата питания Universal Videohub 450W Power Card позволяет подключать до трех сетевых адаптеров мощностью по 150 Вт (приобретаются отдельно).

В случае полного оснащения и при максимальном потреблении электроэнергии для коммутатора Universal Videohub 72 требуются два таких адаптера. Третий можно подключить, чтобы обеспечить непрерывную работу в случае сбоя. Сетевые адаптеры 150 Вт являются универсальными и рассчитаны на применение во всех странах мира. Для каждого из них нужен кабель с гнездовым разъемом C13 по стандарту IEC. При использовании трех адаптеров необходимо иметь три электрические розетки.

Монтаж коммутатора Universal Videohub 72

При установке коммутатора Universal Videohub 72 необходимо иметь пространство размером 9 RU (в том числе для съемного вентиляторного лотка и отвода тепла). Если устройство устанавливают на самом верху открытой стойки, потребуется семь свободных мест. Высота коммутатора Universal Videohub 72 составляет 5 RU, глубина — 15,24 см. Устройство можно установить лицевой или тыльной стороной, а также за другим оборудованием. Над коммутатором нужно оставить два свободных места для отвода тепла (за исключением случаев, когда он находится наверху открытой стойки и к нему не затруднен приток воздуха).

Коммутатор Universal Videohub 72 содержит чувствительные к статическому электричеству компоненты. Перед работой с такими компонентами нужно обязательно снять статическое электричество — так же, как при установке деталей на компьютер. В подобных случаях рекомендуется использовать антистатический браслет.

Установка коммутационной матрицы Universal Videohub 72 Crosspoint

После того как модель Universal Videohub 72 помещена в стойку, ее необходимо оснастить коммутационной матрицей. Такая матрица является центральным элементом устройства, обеспечивая передачу сигнала в заданном направлении и управление декой. Матрицы Universal Videohub 72 Crosspoint можно устанавливать и извлекать непосредственно во время работы устройства.

Установка коммутационной матрицы Universal Videohub 72 Crosspoint

1Взявшись за два рычажка коммутационной матрицы, удерживайте ее в вертикальном положении. Порт Ethernet должен находиться внизу матрицы.
2 Осторожно установите матрицу в предназначенный для нее слот. При монтаже верхний и нижний края должны двигаться вдоль черных направляющих.
ЗУтопите оба рычажка до конца, чтобы соединить многоконтактные разъемы с материнской платой. Стыковочные контакты обеспечивают надежное прилегание к материнской плате без повреждения многоконтактных разъемов.
4С помощью отвертки Pozidriv (размер 1) закрутите два рычажка на коммутационной матрице.

Коммутационная матрица Universal Videohub 72

Светодиодные индикаторы состояния на Universal Videohub

Светодиодные индикаторы с маркировкой ALARM, POWER OVERLOAD и REF IN служат для отображения текущего состояния коммутационной матрицы Blackmagic Universal Videohub 72 Crosspoint. Ниже перечислены возможные варианты.

Светодиод ALARM красного цвета

[5408]	Выкл. Ошибок нет. Нормальная работа
	Вкл.Состояние ошибки. Другая ошибка. Используйте протокол Telnet для подключения к устройству и получения кода ошибки.
[67AK]	Одно мигание Состояние ошибки. Отказ вентилятора.
	Три мигания Состояние ошибки. Отсутствует резервное питание.

Светодиод POWER OVERLOAD красного цвета

[ABS2]	Выкл.	Нормальная работа. Устройство находится в пассивном режиме или используется как ведомое. Применимо только к модели Blackmagic Universal Videohub 288 с двумя коммутационными матрицами.
[02YK]	Мигание с длинными интервалами	Нормальная работа. Устройство находится в активном режиме или используется как ведущее.
[14WIC]	Вкл.	Состояние ошибки. Перегрузка по мощности. Подается недостаточное питание.

Светодиод REF IN белого цвета

	Выкл. Нормальная работа. Источник синхросигнала не подключен.
	Вкл. Нормальная работа. Источник синхросигнала подключен.

COBET. Матрица Blackmagic Universal Videohub 72 Crosspoint имеет светодиоды оранжевого цвета, которые видны только при удалении радиатора для целей разработки. В некоторых случаях рассеянный оранжевый свет может быть также заметен через отверстие, просверленное для светодиода ALARM. Такое состояние является нормальным.

Индикация матрицы Universal Videohub 72 Crosspoint в рабочем состоянии

	Светодиод ALARMкрасного цвета	Выключен.
	Светодиод POWEROVERLOAD красного цвета	Мигание с длинными интервалами или выключен.
	Светодиод REF INбелого цвета	Постоянно горит белым цветом или выключен.

Установка интерфейсных плат

Установка платы Universal Videohub SDI Interface или Universal Videohub Optical Interface не требует специальных навыков и выполняется одинаковым образом в обоих случаях.

1 Возьмите плату вертикально, чтобы идентифицирующий светодиод находился вверху. Светодиод выглядит как небольшое отверстие слева от верхнего разъема.
2 Осторожно установите плату по направляющим, чтобы она вошла до упора в слот PCI на материнской плате. С помощью отвертки Pozidriv (размер 2) закрутите интерфейсную плату на корпусе Universal Videohub.

Подробнее о компонентах для коммутатора Universal Videohub см. разделы «Интерфейсные SDI-платы» и «Интерфейсные платы для Universal Videohub».

Установка платы питания Universal Videohub 450W Power Card

Плата питания Universal Videohub 450W Power Card имеет три силовых разъема, которые служат для подключения сетевых адаптеров совокупной мощностью до 450 Вт. Эта плата обеспечивает энергоснабжение полностью оснащенного коммутатора Universal Videohub 72 с помощью двух адаптеров.

Третий адаптер позволяет автоматически вводить резерв в случае сбоя на одном из уже используемых источников.

1 Убедитесь в том, что сетевой адаптер отключен от источника энергоснабжения.
2 Расположите плату питания таким образом, чтобы маркировка MAIN POWER находилась вверху.
3 Установите плату питания в соответствующий слот на материнской плате. С помощью отвертки Pozidriv (размер 2) закрутите плату питания двумя винтами.
4 Подключите три сетевых адаптера Universal Videohub 150W Power Supply.

Если нужно снять или заменить плату питания, сначала отключите энергоснабжение и отсоедините все сетевые адаптеры.

Если коммутатор Universal Videohub 72 заполнен интерфейсными платами не полностью, для его питания может хватить одного сетевого адаптера мощностью 150 Вт. В этом случае второй адаптер рекомендуется использовать для автоматического ввода резерва. При такой конфигурации выполните действия в описанном ниже порядке.

1 Временно отключите второй сетевой адаптер и проверьте состояние светодиода POWER OVERLOAD на коммутационной матрице после установки интерфейсных плат.

2 Если он горит, нужно добавить адаптер 150 Вт или извлечь несколько плат, чтобы остальные получали достаточное питание.

3 После проверки светодиода POWER OVERLOAD вновь подключите второй сетевой адаптер.

Плату питания Universal Videohub 450W Power Card можно подключить к трем сетевым адаптерам мощностью по 150 Вт

Для безотказной работы и питания необходимой мощности рекомендуется подключить и всегда использовать три сетевых адаптера при любой комбинации установленных плат.

Если сетевой адаптер нужно удалить или заменить в то время, когда коммутатор Universal Videohub 72 работает, отключите энергоснабжение только для соответствующего адаптера и сохраните его подачу на остальные. Извлеките силовой шнур IEC, открытите винты и отсоедините сетевой адаптер от платы питания Universal Videohub 450W Power Card.

Поздравляем! Коммутатор Universal Videohub 72 готов к работе.

Интерфейсные SDI-платы

Интерфейсные SDI-платы имеют по четыре входа SDI и выхода SDI, а также порт для кабеля Universal Videohub Deck Control Cable. Все разъемы SDI поддерживают автоматическое определение формата (SD, HD или 3G-SDI), а на выходе выполняется регенерация сигнала. Линейка Universal Videohub обеспечивает одновременную маршрутизацию видео в 2K, HD, SD и DVB-ASI. Интерфейсные SDI-платы можно установить во время работы коммутатора, после чего они становятся мгновенно доступными для использования. Отключать и снова включать устройство не нужно. Для установки различных плат потребуется отвертка Pozidriv (размеры 1 и 2).

Коммутатор Universal Videohub позволяет использовать два типа интерфейсных SDI-плат.

• Плата Universal Videohub SDI Interface с ВНС-разъемами.
• Плата Universal Videohub Optical Fiber Interface со стандартными SFP-модулями (длина волны 1310 нм для передачи сигнала). Каждый модуль оснащен разъемом LC для подключения одномодового кабеля.

Интерфейсные платы для Universal Videohub

Плата Universal Videohub SDI Interface

1 2 3 4 1.Индикатор состояния 2.Выходы 1, 2, 3, 4 3.Разъем для кабеля Universal Videohub Deck Control Cable 4.Входы 1, 2, 3, 4

Плата Universal Videohub Optical Fiber Interface

5 6 7 8 5Индикатор состояния 6Выход 1 — Вход 1 7Выход 2 — Вход 2 8Разъем для кабеля Universal Videohub Deck Control Cable 9Выход 3 — Вход 3 10Выход 4 — Вход 4

Советы по подключению SDI-кабелей

Общий вес всех медных SDI-кабелей может быть довольно внушительным. Чтобы они своей тяжестью не создавали чрезмерное механическое напряжение на BNC-разъемах коммутатора Videohub, для поддержки кабелей следует использовать стойку. Особенно это применимо к более крупным моделям Videohub с большим количеством подключенных SDI-кабелей. Для снижения нагрузки их рекомендуется подвязывать к раме стойки.

Кабели следует также сначала подсоединять к нижним оптическим и ВНС-разъемам, а затем к верхним. При таком подходе не придется пробираться через множество кабелей при подключении дополнительных устройств.

Все модели Videohub оснащены обычными портами BNC, через которые можно легко подключать другое оборудование с помощью стандартных SDI-кабелей.

Если коммутатор Videohub требуется соединить с устройством с мини-разъемами SDI (DIN 1.0/2.3), рекомендуется применять SDI-кабели с мини-гнездом на одном конце и с обычным — на другом. В качестве альтернативы со стандартным SDI-кабелем можно использовать переходной кабель, но в таком случае их длина не должна быть слишком большой, поскольку будет происходить частичная потеря сигнала.

Подсоединение к коммутатору Videohub и отсоединение от него SDI-кабелей не составляет особого труда. Тем не менее по мере увеличения их числа просунуть пальцы между ВNC-разъемами становится сложнее. Чтобы облегчить эту задачу, можно использовать недорогой инструмент сторонних производителей для извлечения ВNC-кабелей.

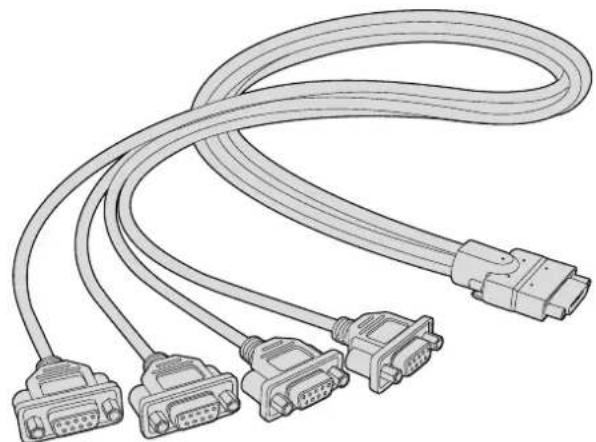

Universal Videohub Deck Control Cable

Этот кабель имеет последовательный порт на одном конце (для подключения к интерфейсным SDI-платам обоих типов) и четыре порта RS-422 для управления рекордером на другом конце.

Модель Smart Videohub CleanSwitch 12x12 позволяет выполнять повторную синхронизацию на всех входах, которая требуется для чистого переключения между источниками при выводе сигналов на мониторы или непосредственно в эфир.

Smart Videohub CleanSwitch 12 x 12 Blackmagicdesign

Коммутатор Smart Videohub CleanSwitch 12x12 поддерживает автоматическую повторную синхронизацию на всех входах, которая обеспечивает мгновенное переключение при изменении направления маршрутизации. Если источники имеют одинаковые разрешение и кадровую частоту, их видео можно выводить в эфир с помощью простой склейки. В качестве опорного служит сигнал, поступающий на синхровход, а при его отсутствии — сигнал на входе 1. Для чистого переключения синхровход и все входы должны использовать одинаковый формат. Коммутатор позволяет работать и с разными форматами, однако в этом случае синхронизация будет утрачена.

Аппаратные панели Videohub

Аппаратные панели Videohub предназначены для управления решениями Universal Videohub и любыми устройствами Videohub, подключенными к локальной сети. Оба пульта предусматривают энергоснабжение через Ethernet-интерфейс при наличии соответствующих коммутаторов, что позволяет подавать на них питание через первый порт Ethernet без необходимости использования отдельного кабеля. Второй разъем Ethernet не поддерживает технологию PoE+, но может применяться для соединения с другим оборудованием.

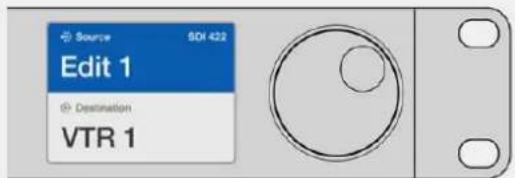

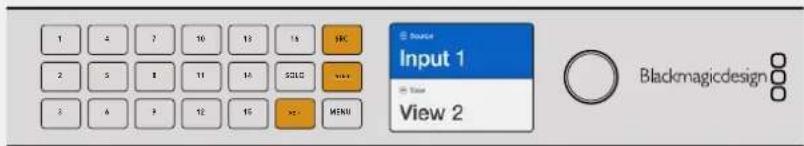

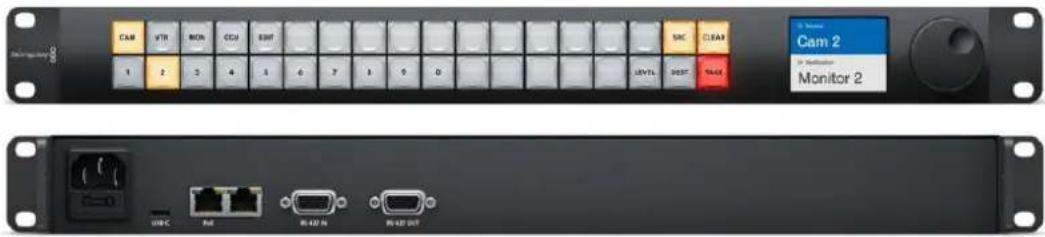

Videohub Master Control Pro

Videohub Master Control Pro занимает одно место в стойке и представляет собой аппаратную панель, которая имеет 36 кнопок с подсветкой, ЖК-дисплей, круглую ручку и интерфейс Ethernet. Она позволяет управлять коммутаторами Videohub без помощи компьютера. Ее можно подключить к любому коммутатору Videohub для работы со всеми источниками и приемниками сигнала. Дополнительно предусмотрен порт RS-422 для контроля рекордера.

Для ускорения работы с помощью ПО на Videohub Master Control Pro используется идентификация портов. Кнопки допускают настройку и присвоение ярлыков, чтобы быстро выбирать оборудование нужного типа (например, камеры, рекордеры и мониторы). Кроме того, есть сквозной порт Ethernet для подключения дополнительных панелей управления, коммутаторов Videohub или других сетевых устройств. Макрокнопки при нажатии загораются зеленым цветом, и каждую из них можно задать для одновременной коммутации до 16 направлений.

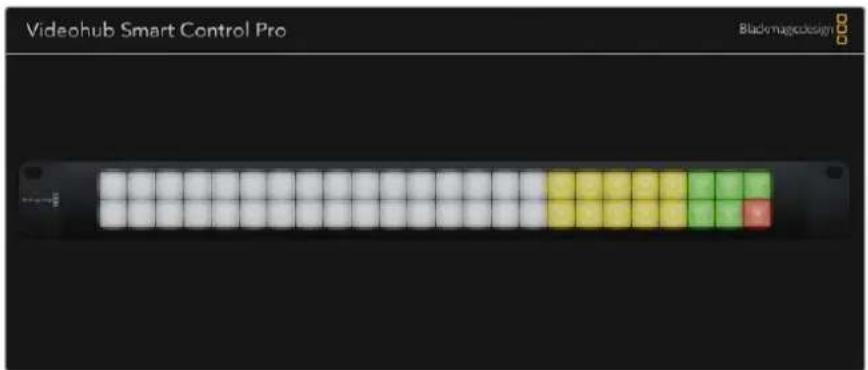

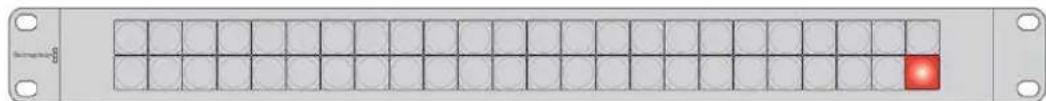

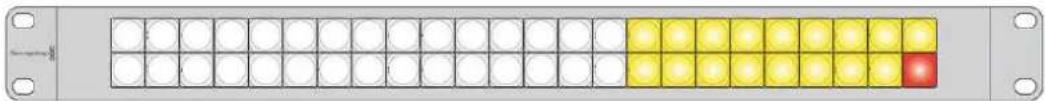

Videohub Smart Control Pro занимает одно место в стойке и представляет собой аппаратную панель, которая имеет 48 кнопок с подсветкой и интерфейс Ethernet.

Когда сигнал выводится на одно SDI-устройство (например, монитор или рекордер), кнопки позволяют мгновенно переключаться между 48 различными SDI-источниками на одном коммутаторе Videohub. Если панель служит для передачи сигнала на несколько устройств, кнопки приемников и источников имеют золотистый и белый цвет соответственно. Крайняя правая кнопка в нижнем ряду допускает настройку для подтверждения выбора (TAKE). В этом случае она получает красную подсветку. Макрокнопки при нажатии загораются зеленым цветом, и каждую из них можно задать для одновременной коммутации до 16 направлений.

Работа с панелью управления

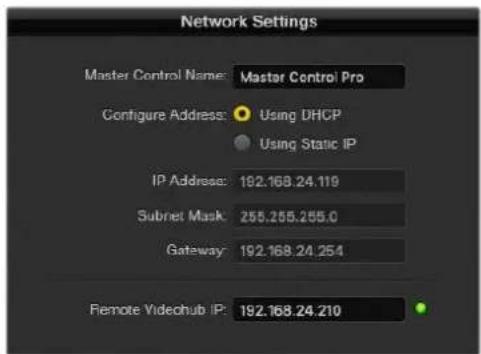

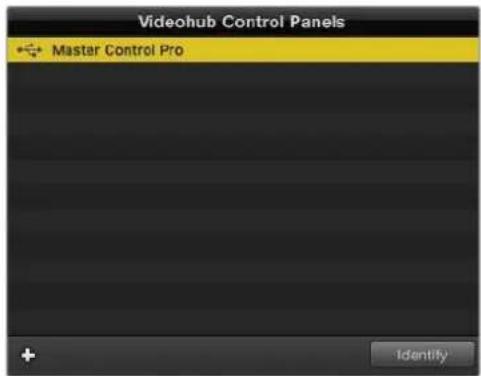

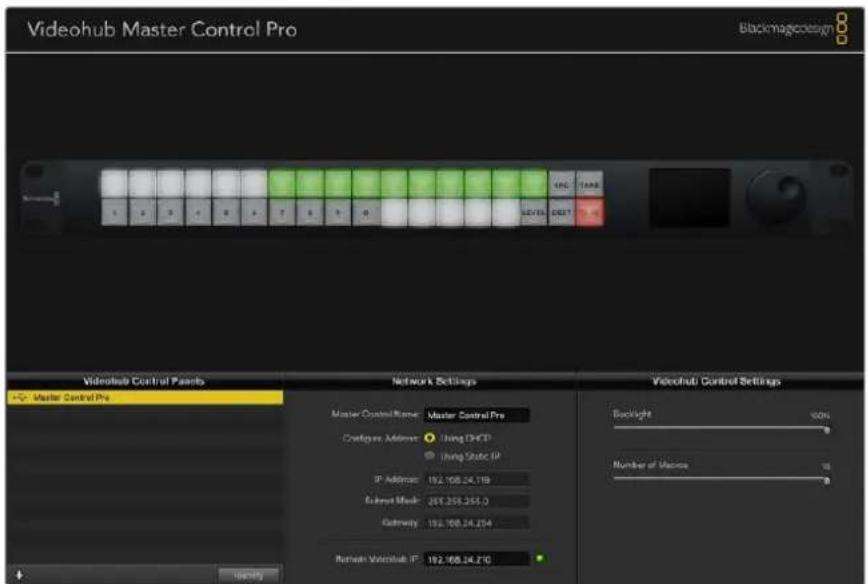

Для установки сетевых параметров на панели управления ее необходимо подключить к компьютеру через порт USB.

USB-C PoE+ RS-422 IN RS-422 OUT

Подключите устройство к компьютеру через порт USB-C, чтобы выполнить настройку сетевых параметров

Подключение к сети Ethernet

Если решение Videohub находится в общей сети Ethernet, им можно управлять с компьютеров и аппаратных панелей Videohub. Для этого пульт необходимо подключить к данной сети по аналогии с любым другим коммутатором Videohub.

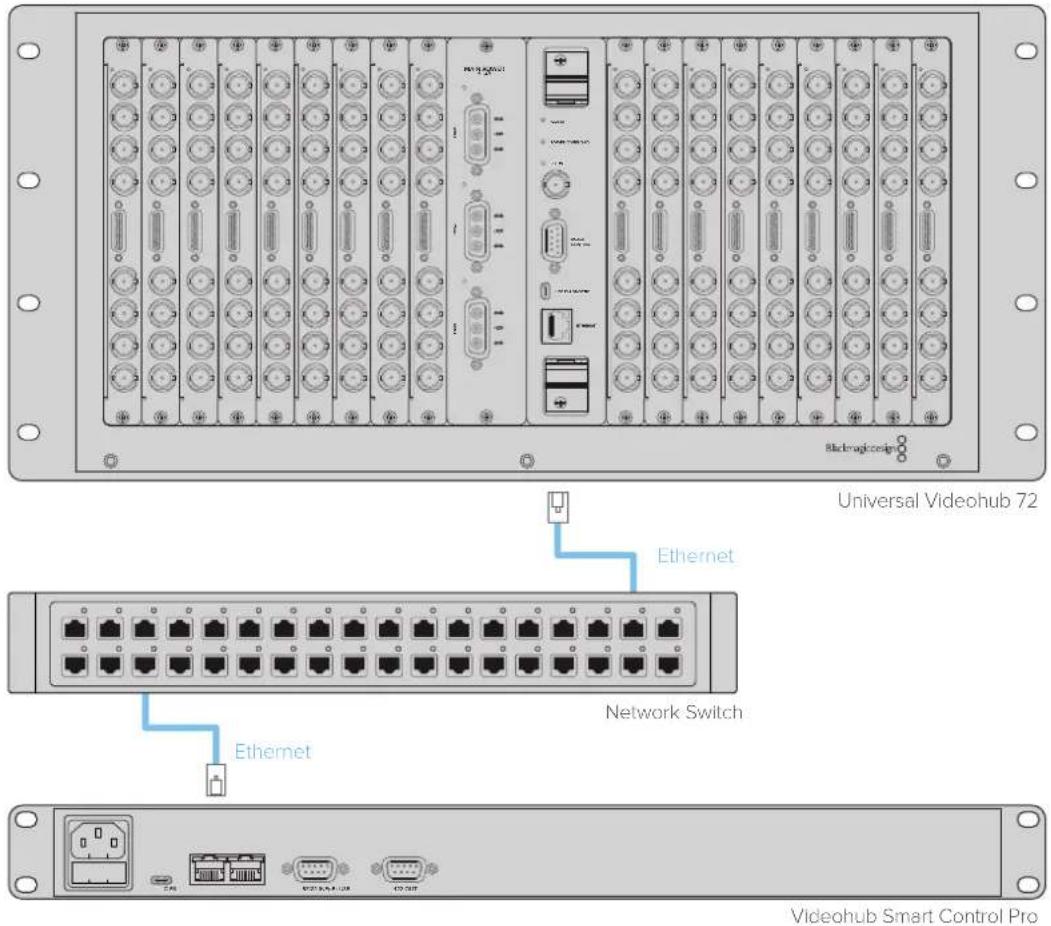

Universal Videohub 72 Network Switch Ethernet Videohub Smart Control Pro

Панель Videohub Smart Control Pro подключают к решению Universal Videohub 72 через сетевой коммутатор Ethernet

ПРИМЕЧАНИЕ. Второй порт Ethernet не поддерживает технологию PoE+, поэтому подключенному к нему устройству потребуется отдельный источник питания.

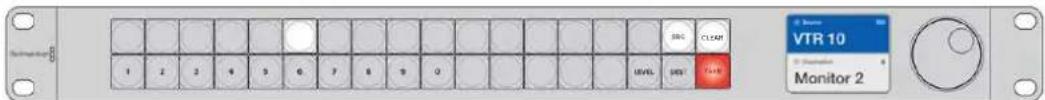

Тестовая проверка кнопок на панели управления

Когда к панели управления Videohub впервые подключено питание, все кнопки поочередно загораются красным, зеленым, синим и белым цветом. Клавиша в верхнем левом углу отображает сетевое состояние устройства (см. описание ниже).

Розовая подсветка с миганием

Выполняется попытка получить IP-адрес устройства. Цвет подсветки должен измениться на красный, если в настройках задано использование статического IP-адреса или если IP-адрес успешно получен от DHCP-сервера.

SNC 1 2 3 4 5 6 7 8 9 0 SNC ELEC CLEAR LEVEL DEST TARE

Выполняется попытка получить IP-адрес для панели управления Videohub

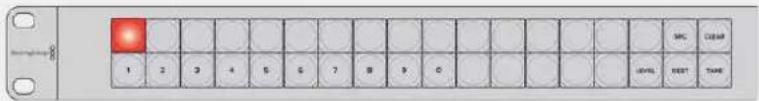

Красная подсветка с миганием

IP-адрес устройства получен; выполняется попытка подключиться к серверу Videohub. Убедитесь в том, что коммутатор Videohub или сервер Videohub подключен к источнику питания и к сети Ethernet.

IP-адрес получен; выполняется попытка подключить панель управления к серверу Videohub

Желтая подсветка с миганием

Устройство подключено к компьютеру с сервером Videohub, однако этот сервер имеет несовместимую версию ПО или встроенного ПО. Обновите программное обеспечение, отключите и снова включите питание на панели Videohub.

Сервер Videohub имеет несовместимую версию ПО или встроенного ПО

Отсутствие подсветки с миганием

Устройство успешно подключено к серверу Videohub и готово к управлению коммутатором Videohub при непрерывной подсветке белого или золотистого цвета.

1 2 3 4 5 6 7 8 9 0 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Панель управления успешно подключена к серверу Videohub

Если кнопка в верхнем левом углу загорается красным цветом через несколько минут, устройство не получило IP-адрес, поэтому он был назначен автоматически (в формате 169.254.xxx.xxx). Если вы не хотите использовать этот автоматический IP-адрес, отсоедините и вновь подсоедините сетевые кабели, проверьте их надежную фиксацию и отсутствие повреждений, а также убедитесь в том, что DHCP-сервер имеет свободные IP-адреса. Отключите от панели управления Videohub все источники питания и подключите их снова, чтобы создать запрос на новый IP-адрес от DHCP-сервера. Кнопка должна загореться красным цветом через короткое время. Эта тестовая проверка выполняется только в том случае, если устройство не выбрано в утилите Videohub Hardware Panel Setup.

Уровневая организация маршрутизации

Если Videohub не имеет порта RS-422 для удаленного управления рекордером, на ЖК-дисплее панели Videohub Master Control будет всегда отображаться текст "SDI". В этом случае информацию об уровневой организации маршрутизации можно пропустить.

Если коммутатор Videohub имеет порты RS-422 для удаленного управления рекордером, на панели Videohub Master Control можно использовать кнопку LEVEL, которая позволяет уменьшить число источников и приемников сигнала за счет применения уровней.

Сначала нажмите кнопку DEST, затем LEVEL, чтобы выбрать один из трех уровней маршрутизации.

SDI 422

Этот уровень позволяет ограничить список оборудования устройствами, которые имеют соответствующие ярлыки для интерфейсов SDI и RS-422. В их число обычно входят SDI-платы захвата и видеомагнитофоны, а камеры и мониторы будут исключены, потому что они не имеют порта RS-422.

Настройка SDI 422 позволяет отображать только то оборудование, которое имеет порт RS-422 для управления рекордером. В этом примере список содержит плату захвата (Edit 1) и деку (VTR 1), потому что они оснащены интерфейсами SDI и RS-422.

SDI

При выборе этой настройки отображаются источники и приемники сигнала с SDI-интерфейсом. При ее использовании список включает все SDI-оборудование, вне зависимости от наличия порта RS-422 (камеры, мониторы, платы захвата и видеомагнитофоны).

Настройка SDI позволяет отображать все оборудование с SDI-интерфейсом. В этом примере список содержит плату захвата (Edit 1) и деку (VTR 1), потому что они оснащены интерфейсом SDI.

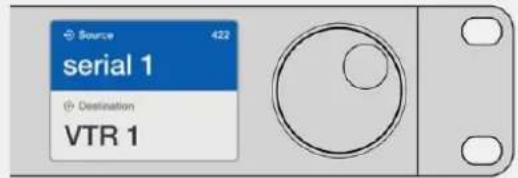

422

Этот уровень позволяет уменьшить список оборудования за счет выбора устройств, которые оснащены интерфейсом RS-422. Будут показаны все источники и приемники сигнала, упорядоченные по именам их портов RS-422. Наличие разъемов SDI и соответствующих ярлыков не учитывается. К таким устройствам относятся SDI-платы захвата и видеомагнитофоны, а также панели удаленного контроля и серверы, служащие для управления деками.

Настройка «422» позволяет отображать все оборудование с портом RS-422 для управления декой, в том числе устройства без соответствующих ярлыков, а также панели удаленного контроля. В этом примере плата захвата (Edit 1) имеет ярлык serial 1 и будет показана только в том случае, если выбран данный уровень.

Control SRS CLAP 1 2 3 4 5 6 7 8 9 0 UML SRT VTR 10 Monitor 2

Передняя панель с отображением нового выбранного источника

Выбор источников и приемников сигнала

Videohub Master Control Pro позволяет быстро выбирать источники и приемники сигнала, а также менять направление маршрутизации с помощью пользовательских ярлыков или путем прямого ввода номера порта.

Videohub Master Control Pro работает по такому же принципу, как любая другая панель управления коммутатором.

1 Нажмите кнопку DEST, чтобы отобразить на ЖК-дисплее приемник сигнала. Используйте кнопки или круглую ручку, чтобы перейти к нужному приемнику.
2 Нажмите кнопку TAKE для подтверждения выбора.
ЗНажмите клавишу SRC и используйте кнопки или круглую ручку, чтобы изменить источник сигнала.
4 Нажмите кнопку TAKE, чтобы подтвердить изменение направления маршрутизации.

Выбор устройств вводом номера порта на Videohub

Если на Videohub сохранены оригинальные ярлыки всех SDI-интерфейсов и портов дистанционного управления, изменить направление маршрутизации можно простым вводом номера порта. Такой способ ускоряет работу, однако в этом случае нужно помнить нумерацию разъемов или знать, какое оборудование подключено к каждому порту на Videohub.

1 Нажмите кнопку DEST. Поле приемника сигнала на ЖК-дисплее будет выделено синим цветом.

2 Если коммутатор Videohub имеет порт RS-422 для удаленного управления, нажимайте кнопку LEVEL до тех пор, пока не перейдете к нужному уровню. В противном случае пропустите этот шаг.

ЗИспользуя кнопки с цифрами, введите номер порта для приемника сигнала. При нажатии каждая кнопка мигает золотистым цветом один раз. Приемник будет показан на ЖК-дисплее. В случае ошибки нажмите CLEAR и заново введите номер порта.

4 Нажмите кнопку SRC. Поле источника сигнала на ЖК-дисплее будет выделено синим цветом.

5Используя кнопки с цифрами, введите номер порта для источника сигнала. При нажатии каждая кнопка мигает белым цветом один раз. Источник будет показан на ЖК-дисплее. В случае ошибки нажмите CLEAR и заново введите номер порта.

6Кнопка TAKE будет мигать красным цветом до подтверждения нового направления маршрутизации. После ее нажатия оно будет мгновенно изменено. Для отмены нажмите CLEAR. В этом случае направление останется прежним. Панель Videohub Master Control возвращается в режим ожидания, а на ЖК-дисплее отображается последнее направление маршрутизации.

Если на Videohub сохранены оригинальные ярлыки всех SDI-интерфейсов и портов дистанционного управления, изменить направление маршрутизации можно простым вводом номера порта. В этом примере нажмите кнопку DEST и введите номер 88. Затем нажмите кнопку SRC и введите номер 52. Используйте кнопку TAKE, чтобы подтвердить изменение направления маршрутизации.

Выбор устройств с помощью круглой ручки

Независимо от того, настроены или нет пользовательские ярлыки для портов коммутатора Videohub, просмотреть источники и приемники сигнала всегда можно с помощью круглой ручки. Это самый медленный способ работы, однако он позволяет увидеть все доступное оборудование и их разъемы.

Нажмите кнопку DEST. Поле приемника сигнала на ЖК-дисплее будет выделено синим цветом.

2 Если коммутатор Videohub имеет порт RS-422 для удаленного управления, нажимайте кнопку LEVEL до тех пор, пока не перейдете к нужному уровню. В противном случае пропустите этот шаг.

ЗПоверните круглую ручку вперед или назад для перехода к нужному приемнику сигнала. Приемник будет показан на ЖК-дисплее.

4 Нажмите кнопку SRC, чтобы она загорелась белым цветом. Поле источника сигнала на ЖК-дисплее будет выделено синим цветом.

5С помощью круглой ручки перейдите к нужному источнику. Источник будет показан на ЖК-дисплее.

6 Кнопка TAKE станет мигать красным цветом до подтверждения нового направления маршрутизации. После ее нажатия оно будет мгновенно изменено. Для отмены нажмите CLEAR. В этом случае направление останется прежним. Панель Videohub Master Control возвращается в режим ожидания, а на ЖК-дисплее отображается последнее направление маршрутизации.

В этом примере круглую ручку используют для просмотра всех источников, которые можно назначить для приемника VTR 1 при уровневой настройке SDI. При ее повороте последовательно отображаются наименования соответствующего оборудования для облегчения поиска.

Выбор устройств с помощью настраиваемых кнопок и круглой ручки

Если порты коммутатора Videohub имеют пользовательские ярлыки, настраиваемые кнопки и круглую ручку можно использовать совместно для поиска по сокращенному списку источников и приемников сигнала. Это быстрый и интуитивно понятный способ, потому что количество устройств ограничено, а помнить номера портов не нужно. Он особенно удобен в тех случаях, когда ярлыки присвоены по типу оборудования (например, VTR, Cam или Mon).

1 Нажмите кнопку DEST. Поле приемника сигнала на ЖК-дисплее будет выделено синим цветом.
2 Если коммутатор Videohub имеет порт RS-422 для удаленного управления, нажимайте кнопку LEVEL до тех пор, пока не перейдете к нужному уровню. В противном случае пропустите этот шаг.
3 Нажмите кнопку, которая настроена для работы с устройствами-приемниками определенного типа (например, VTR). Она загорится золотистым цветом.
4 Поверните круглую ручку вперед или назад для перехода к нужному приемнику сигнала. В этом примере на ЖК-дисплее будет отображаться VTR. В случае ошибки нажмите CLEAR и найдите нужный приемник.
5 Нажмите кнопку SRC. Поле источника сигнала на ЖК-дисплее будет выделено синим цветом.
6Нажмите кнопку, которая настроена для работы с источниками сигнала определенного типа (например, плата захвата). Она загорится белым цветом.
7 Поверните круглую ручку вперед или назад для перехода к нужному источнику сигнала. В этом примере на ЖК-дисплее будет отображаться плата захвата. В случае ошибки нажмите CLEAR и найдите нужный приемник.
8Кнопка TAKE станет мигать красным цветом до подтверждения нового направления маршрутизации. После ее нажатия оно будет мгновенно изменено. Для отмены нажмите CLEAR. В этом случае направление останется прежним. Панель Videohub Master Control вернется в режим ожидания, а на ЖК-дисплее будет отображаться последнее направление маршрутизации.

Если кнопка, настроенная для работы с источником или приемником сигнала, мигает, но не загорается, ее выбор заблокирован. Такая ситуация возникает в тех случаях, когда оборудование не обозначено как источник или приемник либо не отвечает критериям текущего уровня. Например, камеры обычно не используют для приема изображения, а мониторы не служат в качестве источников. Кроме того, эти устройства не имеют порта RS-422. Подробнее см. раздел о настройке панели Videohub Master Control Pro.

В данном примере нажата кнопка с пользовательским ярлыком Cam, поэтому при повороте круглой ручки только камеры будут отображаться как источники. Благодаря тому, что список оборудования ограничен, можно быстро найти нужное устройство.

Выбор устройств с помощью кнопок с цифрами и круглой ручки

Если порты коммутатора Videohub имеют пользовательские ярлыки с номерами, кнопки и круглую ручку можно использовать совместно для поиска по сокращенному списку источников и приемников сигнала. Это быстрый и интуитивно понятный способ, потому что количество устройств ограничено, а помнить номера портов не нужно. Он особенно удобен в тех случаях, когда есть групповые ярлыки с нумерацией для определенного места (например, оборудование в студии N° 3 имеет следующие идентификаторы: VTR3, Edit 3, Cam 3A, Cam 3B, Mon 3A, Mon 3B и т. д.).

1 Нажмите кнопку DEST. Поле приемника сигнала на ЖК-дисплее будет выделено синим цветом.
2 Если коммутатор Videohub имеет порт RS-422 для удаленного управления, нажимайте кнопку LEVEL до тех пор, пока не перейдете к нужному уровню. В противном случае пропустите этот шаг.
ЗИспользуя кнопки с цифрами, введите номер порта для приемника сигнала (например, 3 для Studio 3). При нажатии каждая такая кнопка будет мигать золотистым цветом.
4 Поверните круглую ручку вперед или назад для перехода к нужному приемнику сигнала. В данном примере на ЖК-дисплее можно отобразить VTR 3, Edit 3, Mon 3A или Mon 3B. В случае ошибки нажмите CLEAR и выберите другой номер приемника.
5 Нажмите кнопку SRC. Поле источника сигнала на ЖК-дисплее будет выделено синим цветом.
6Используя кнопки с цифрами, введите номер порта для источника сигнала (например, 3 для Studio 3). При нажатии каждая такая кнопка будет мигать белым цветом.
7 Поверните круглую ручку вперед или назад для перехода к нужному источнику сигнала. В данном примере на ЖК-дисплее можно отобразить VTR 3, Edit 3, Cam 3A или Cam 3B. В случае ошибки нажмите CLEAR и выберите другой номер источника.
8Кнопка TAKE станет мигать красным цветом до подтверждения нового направления маршрутизации. После ее нажатия оно будет мгновенно изменено. Для отмены нажмите CLEAR. В этом случае направление останется прежним. Панель Videohub Master Control вернется в режим ожидания, а на ЖК-дисплее отобразится последнее направление маршрутизации.

В этом примере нажата кнопка с цифрой 3, поэтому при повороте круглой ручки на ЖК-дисплее будут отображаться только те источники, ярлыки которых содержат данную цифру. Когда список оборудования ограничен по какому-либо признаку (например, только техника в студии № 3), можно быстро найти нужное устройство.

Выбор устройств с помощью настраиваемых кнопок и кнопок с цифрами

Если порты коммутатора Videohub имеют индивидуальные ярлыки с именами и номерами, настраиваемые кнопки и кнопки с цифрами можно использовать совместно для прямого выбора источников и приемников сигнала. Это очень быстрый и интуитивно понятный способ, потому что поиск по списку оборудования не требуется: нужно всего лишь помнить количество единиц для каждого вида техники (например, два видеомагнитофона и четыре монитора).

Он особенно удобен в тех случаях, когда оборудование имеет ярлыки с именами и номерами (например, VTR 01, VTR 02, Cam 01, Cam 02, Cam 03, Mon 01, Mon 02, Mon 03 и Mon 04).

1 Нажмите кнопку DEST. Поле приемника сигнала на ЖК-дисплее будет выделено синим цветом.
2 Если коммутатор Videohub имеет порт RS-422 для удаленного управления, нажимайте кнопку LEVEL до тех пор, пока не перейдете к нужному уровню. В противном случае пропустите этот шаг.
3 Нажмите кнопку, которая настроена для работы с устройствами-приемниками определенного типа (например, VTR). Она загорится золотистым цветом.
4 Используя кнопки с цифрами, введите номер для приемника сигнала (например, 07 для VTR 07). При нажатии каждая такая кнопка будет мигать золотистым цветом.
5 Нажмите кнопку SRC. Поле источника сигнала на ЖК-дисплее будет выделено синим цветом.
6 Нажмите кнопку, которая настроена для работы с источниками сигнала определенного типа (например, плата захвата). Она загорится белым цветом.
7 Используя кнопки с цифрами, введите номер источника сигнала (например, 03 для платы захвата Edit 03). При нажатии каждая такая кнопка будет мигать белым цветом.
8Кнопка TAKE станет мигать красным цветом до подтверждения нового направления маршрутизации. После ее нажатия оно будет мгновенно изменено. Для отмены нажмите CLEAR. В этом случае направление останется прежним. Панель Videohub Master Control вернется в режим ожидания, а на ЖК-дисплее отобразится последнее направление маршрутизации.

Если кнопка, настроенная для работы с источником или приемником сигнала, мигает, но не загорается, ее выбор заблокирован. Такая ситуация возникает в тех случаях, когда оборудование не обозначено как источник или приемник либо не отвечает критериям текущего уровня. Например, камеры обычно не используют для приема изображения, а мониторы не служат в качестве источников. Кроме того, эти устройства не имеют порта RS-422. Подробнее см. секцию «Создание ярлыков кнопок» раздела «Настройка панели Videohub Master Control Pro».

Предположим, оборудование Edit 3 и VTR 1 нужно выбрать как источник и приемник сигнала соответственно. Направление маршрутизации можно задать напрямую без обращения к списку. Нажмите DEST, затем кнопку, настросенную для работы с видеомагнитофонами, затем 1. В поле приемника будет отображаться VTR 1. Нажмите SRC, затем кнопку, настроенную для работы с техникой для монтажа видео, затем 3. В поле источника будет отображаться Edit 3. Нажмите кнопку TAKE, чтобы подтвердить изменение направления маршрутизации.

Блокировка и разблокировка направления маршрутизации

Порядок блокировки приемника сигнала с помощью панели Videohub Master Control

1Задайте приемник и источник сигнала одним из удобных способов. После того как направление маршрутизации установлено, панель Videohub Master Control вернется в режим ожидания.
2 Нажмите кнопку DEST. Поле приемника сигнала на ЖК-дисплее будет выделено синим цветом.

3 Если на ЖК-дисплее еще не отображается нужное направление маршрутизации, используйте кнопки и (или) круглую ручку, чтобы найти приемник сигнала, который нужно заблокировать.

4 Нажмите и удерживайте кнопку DEST с золотистой подсветкой, чтобы в поле приемника сигнала на ЖК-дисплее появился значок замка.

5Еще раз нажмите кнопку DEST, чтобы панель Videohub Master Control вернулась в режим ожидания, а поле приемника сигнала стало серым.

Если приемник сигнала заблокирован, в его поле отображается значок замка

Порядок разблокировки приемника сигнала с помощью панели Videohub Master Control

1 Нажмите кнопку DEST. Поле приемника сигнала на ЖК-дисплее будет выделено синим цветом.
2 Если на ЖК-дисплее еще не отображается нужное направление маршрутизации, используйте кнопки и (или) круглую ручку, чтобы найти приемник сигнала, который необходимо разблокировать. В его поле будет показан значок замка.
ЗНажмите и удерживайте кнопку DEST с золотистой подсветкой, чтобы в поле приемника сигнала на ЖК-дисплее исчез значок замка.
4 Еще раз нажмите кнопку DEST, чтобы панель Videohub Master Control вернулась в режим ожидания, а поле приемника сигнала стало серым.

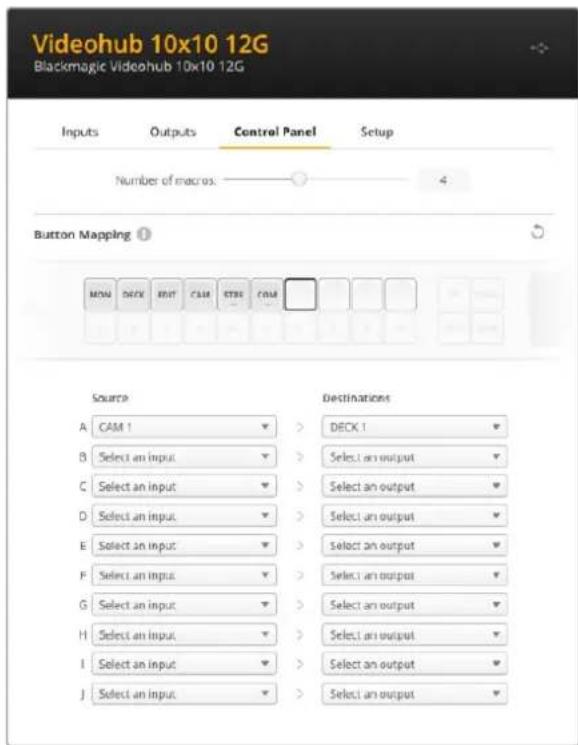

Работа с макрокомандами

Нажатие зеленой кнопки макрокоманды ведет к изменению сразу нескольких направлений маршрутизации, которые ранее были заданы с помощью утилиты Videohub Hardware Panel Setup. Каждая кнопка позволяет обслуживать до 16 таких направлений. Если для переключения используется кнопка TAKE, изменения вступают в силу только после ее нажатия. Когда по какой-либо причине макрокоманду нельзя выполнить, кнопка будет мигать.

Использование панели Videohub Smart Control Pro для управления прямым переключением

Если панель Videohub Smart Control Pro настроена для управления прямым переключением, устройство-приемник сигнала уже задано, поэтому нужно выбрать только источник видео.

1Выберите источник с помощью белой кнопки. Она загорится, чтобы облегчить визуальную идентификацию. Источник будет мгновенно подключен, а его сигнал начнет поступать на устройство-приемник.
2 Если для переключения используется кнопка TAKE, она будет мигать вместе с кнопкой нового источника. Направление маршрутизации изменится после подтверждения путем нажатия кнопки TAKE.

Панель Videohub Smart Control Pro позволяет выполнять прямое переключение и использовать кнопку TAKE

Использование панели Videohub Smart Control Pro для управления переключением в два шага

Если панель Videohub Smart Control Pro настроена для управления переключением в два шага, кнопки приемников сигнала загораются золотистым цветом, а кнопки источников — белым. При работе с несколькими приемниками сначала нужно выбирать приемник, затем — источник.

Изменение направления маршрутизации

1 Нажмите кнопку золотистого цвета, соответствующую нужному приемнику сигнала. Она загорится, чтобы облегчить визуальную идентификацию. Если ранее для этого приемника был назначен источник, его кнопка загорится белым.

2 Чтобы назначить для приемника новый источник, нажмите соответствующую кнопку. Источник будет мгновенно подключен, а его сигнал начнет поступать на устройство-приемник. Подсветка нового источника загорится, старого — погаснет. Чтобы изменить направление маршрутизации, выберите другой приемник, затем — другой источник.

3 Если для переключения используется кнопка TAKE, она будет мигать вместе с кнопкой нового источника. Направление маршрутизации изменится после подтверждения путем нажатия кнопки TAKE.

Блокировка и разблокировка направления маршрутизации

Чтобы заблокировать приемник сигнала, нажмите и удерживайте его кнопку, пока она не загорится синим цветом. Кнопка соответствующего источника тоже загорится. При попытке изменить заблокированный приемник его кнопка будет мигать синим. Чтобы разблокировать приемник, нажмите и удерживайте его кнопку, пока подсветка не станет золотистой.

Работа с макрокомандами

Нажатие зеленой кнопки макрокоманды ведет к изменению сразу нескольких направлений маршрутизации, которые ранее были заданы с помощью утилиты Videohub Hardware Panel Setup. Каждая кнопка позволяет обслуживать до 16 таких направлений. Если для переключения используется кнопка TAKE, изменения вступают в силу только после ее нажатия. Когда по какой-либо причине макрокоманду нельзя выполнить, кнопка будет мигать.

Панель Videohub Smart Control Pro позволяет выполнять переключение в два шага и использовать кнопку TAKE

Добавление ярлыков на кнопки

Панели Videohub Master Control Pro и Videohub Smart Control Pro, а также модели Videohub 12G имеют съемные кнопки, которые позволяют добавлять ярлыки.

В комплект ПО входит папка Videohub Control Labels, содержащая PDF-файл для изготовления таких обозначений. Заполните и распечатайте их, а затем вырезанные ярлыки квадратной формы можно поместить под крышки кнопок.

Порядок снятия кнопок

Крышки кнопок легко снять с помощью небольшой шлицевой отвертки.

2

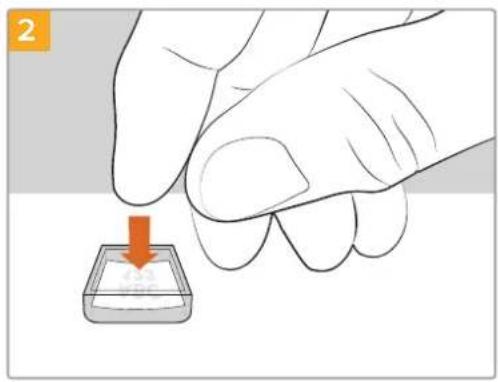

Поместите распечатанный ярлык в перевернутую крышку.

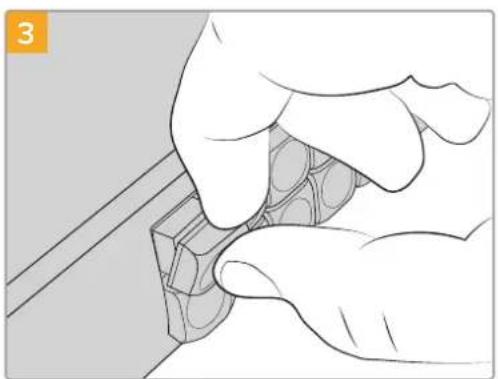

Установите крышку назад, совместив ее с кнопкой и слегка надавив, чтобы она встала на место.

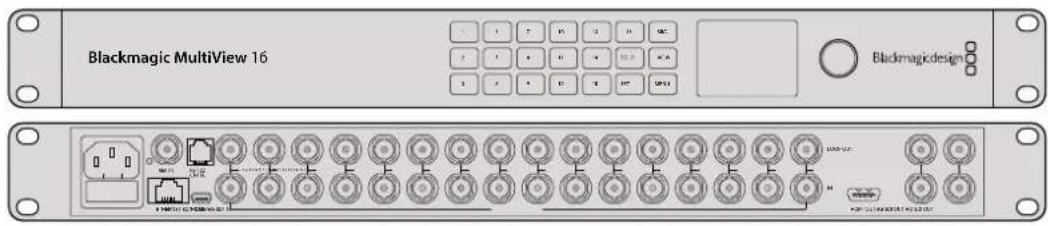

Blackmagic MultiView 16

MultiView 16 — это устройство размером 1 RU, предназначенное для одновременного многооконного вывода до 16 SDI-сигналов разного формата на один дисплей. Поддержка Ultra HD и дистанционное управление с помощью интуитивно понятного ПО Videohub делают данное решение идеальным для мониторинга сигнала с коммутаторов Blackmagic Videohub.

На модели Blackmagic MultiView 16 для каждого SDI-входа есть соответствующий сквозной синхровыход для вывода сигнала на другое SDI-оборудование. Два выхода 6G-SDI и два выхода HD-SDI с понижающей конверсией позволяют подключать HD- или Ultra HD-дисплеи. HDMI-интерфейс выбирает HD или Ultra HD в зависимости от разрешения дисплея. Все SDI-разъемы поддерживают автоматическое распознавание сигналов SD, HD, 3G-SDI и 6G-SDI, а также их регенерацию на всех SDI-выходах, а для подсоединения к видеомикшерам и другой вещательной технике предусмотрен синхровход.

Blackmagic MultiView 16 поддерживает три способа управления: с помощью встроенной панели, удаленно через Ethernet или через последовательное соединение при установке в труднодоступном месте. Контрольные панели сторонних производителей могут управлять устройством по сети Ethernet или использоваться для изменения направления маршрутизации через порт RS-422.

Многооконный мониторинг предусматривает несколько конфигураций: 1x1, 2x2, 3x3, а также просмотр всех потоков сразу в формате 4x4. Устройство Blackmagic MultiView 16 способно даже выводить четыре независимых HD-сигнала как одно Ultra HD-изображение.

Blackmagic MultiView 16 обеспечивается питанием от сети переменного тока.

Работа с панелью управления

Панель управления на Blackmagic MultiView 16 служит для быстрого изменения настроек, назначения источников сигнала и окон мониторинга.

ЖК-дисплей и начальная страница

Встроенный ЖК-дисплей обеспечивает быстрый и интуитивно понятный способ просмотра и изменения настроек. При включении модели Blackmagic MultiView 16 на экране по умолчанию появляется начальная страница. На ней отображаются приведенные ниже настройки.

Формат HD-видео на выходе

Информация о формате HD-видео (1080i/59,94 или 1080i/50) на выходах HD-SDI отображается в левом верхнем углу.

Аудиовход

Данный параметр находится рядом с форматом HD-видео. Он показывает, какой SDI-вход используется для внедрения звука в HDMI- и SDI-сигналы для многооконного мониторинга.

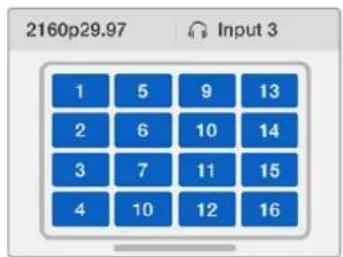

Конфигурация многооконного мониторинга

Этот параметр показывает расположение используемых окон. Его можно оптимизировать под число подключенных входов.

2160p29.97 Input 3 1 5 9 13 2 6 10 14 3 7 11 15 4 10 12 16

По умолчанию на ЖК-дисплее панели управления отображается начальная страница. Если настройку изменили, вернуться на эту страницу можно нажатием кнопки MENU.

Кнопки управления

SRC (Источник) и VIEW (Окно)

Нажмите кнопки SRC и VIEW, чтобы открыть настройки источников и окон. Эти кнопки позволяют выбрать источник входящего сигнала для мониторинга.

1 Чтобы открыть экран выбора окон, нажмите кнопку VIEW. Активируется раздел View в нижней половине ЖК-дисплея.
2 Нажмите кнопку с цифрой, чтобы выбрать желаемое окно. Эту операцию можно также проделать с помощью круглой ручки. Для подтверждения настройки нажмите SET.
3 Нажмите кнопку SRC. Активируется раздел Source в верхней половине ЖК-дисплея.
4 Нажмите кнопку с цифрой, чтобы выбрать желаемый вход. Просмотреть входы на дисплее можно также с помощью круглой ручки. Если ярлыки входов были изменены, они будут отображаться в верхней половине дисплея.
5 Нажмите кнопку SET, чтобы подтвердить сделанный выбор.

SOLO (Соло)

Для мониторинга в полноэкранном режиме нажмите кнопку SOLO. Нажмите кнопку с цифрой, чтобы выбрать желаемое окно. Эту операцию можно также проделать с помощью круглой ручки. Для возврата к многооконному режиму нажмите SOLO еще раз.

SET (Установить)

Нажмите кнопку SET, чтобы подтвердить выбор. При нажатии кнопки под выбранным параметром появится черта, а кнопки SET и MENU будут мигать. Чтобы подтвердить изменение, нажмите SET еще раз.

MENU (Меню)

Нажмите кнопку MENU, чтобы открыть настройки. После внесения изменений нажмите эту кнопку снова, чтобы вернуться на начальную страницу.

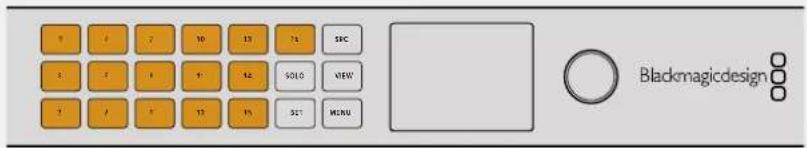

Кнопки с цифрами

Кнопки с цифрами используются для выбора источника и окна в соответствующих настройках.

С помощью этих кнопок также выбирают SDI-разъем для аудиовхода.

SRC (Источник), VIEW (Окно) и SET (Установить)

Нажмите кнопки SRC и VIEW на панели управления, чтобы открыть настройки источников и окон. Для внесения изменений используйте кнопки с цифрами или круглую ручку, а затем нажмите SET для подтверждения.

Настройки, в которые вносятся корректировки, выделяются на экране. Все добавленные входам ярлыки будут отображаться должным образом.

1 4 7 10 13 16 SRC 2 5 8 11 14 SCELG 3 4 9 12 15 XXX MENU Source Input 1 View 2 Blackmagicdesign

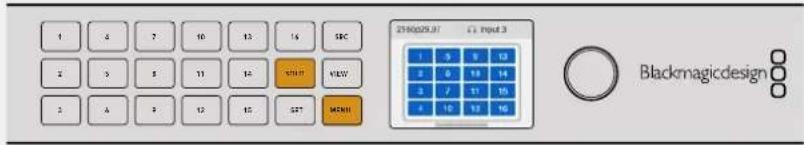

SOLO (Соло) и MENU (Меню)

Нажмите кнопку SOLO, чтобы перейти в полноэкранный режим.

Кнопка MENU служит для перехода к настройкам, а также для возвращения на начальную страницу.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

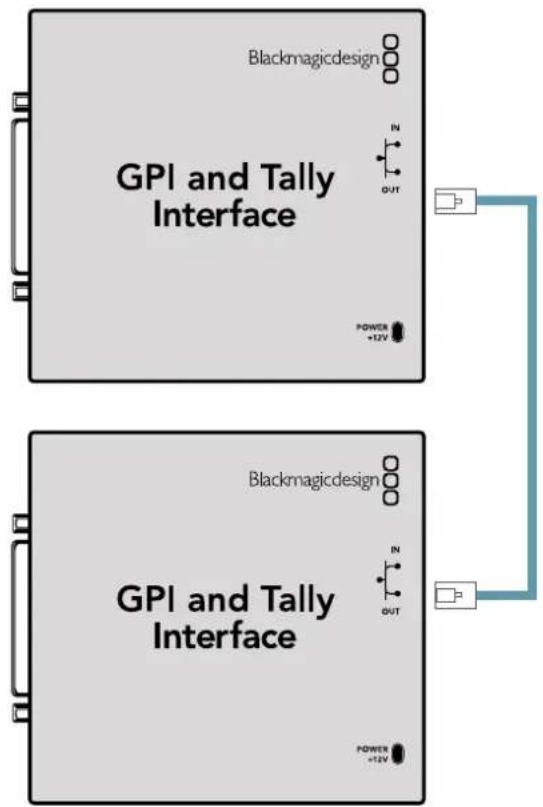

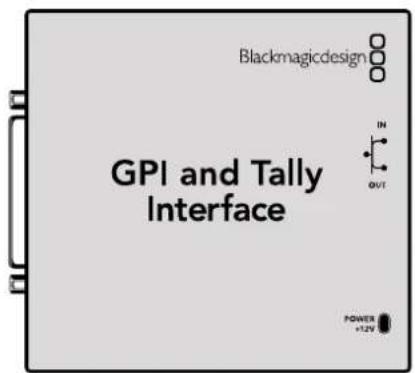

Blackmagic Design GPI and Tally Interface — доступное по цене решение для многокамерного производства, когда при использовании модуля CCU необходимо вывести один из контролируемых видеопотоков на монитор. Устройство имеет по восемь программируемых входных и выходных контактов.

При определенном направлении маршрутизации входы направляют через порт Ethernet на коммутатор Videohub команды вывести изображение с выбранной камеры на монитор, а выходы передают Tally-sигнал на камеры или другие устройства.

GPI and Tally Interface Схема распайки разъема DB25

При создании собственного кабеля используйте диаграмму на обратной стороне устройства.

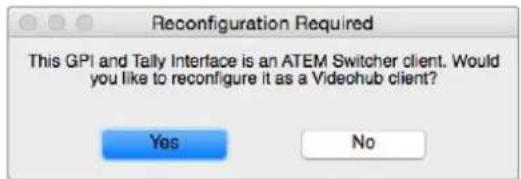

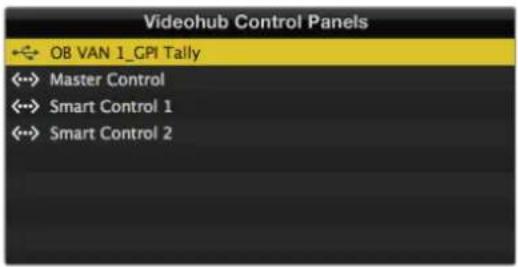

Подробнее о настройке решения GPI and Tally Interface с помощью утилиты Blackmagic Videohub Setup см. раздел «ПО Blackmagic Videohub».

ПО Blackmagic Videohub

ПО Blackmagic включает в себя три приложения, которые используют для настройки и управления коммутаторами и аппаратными пультами Videohub. Последняя версия ПО доступна в центре поддержки на веб-сайте Blackmagic Design по адресу www.blackmagicdesign.com/ru/support.

ПО Videohub состоит из перечисленных ниже приложений.

Blackmagic Videohub Setup. Эта административная утилита предназначена для изменения параметров, настройки решения Videohub и обновления внутреннего программного обеспечения.

Blackmagic Videohub Hardware Panel Setup. Утилита предназначена для настройки аппаратных пультов Videohub Master Control Pro и Videohub Smart Control Pro.

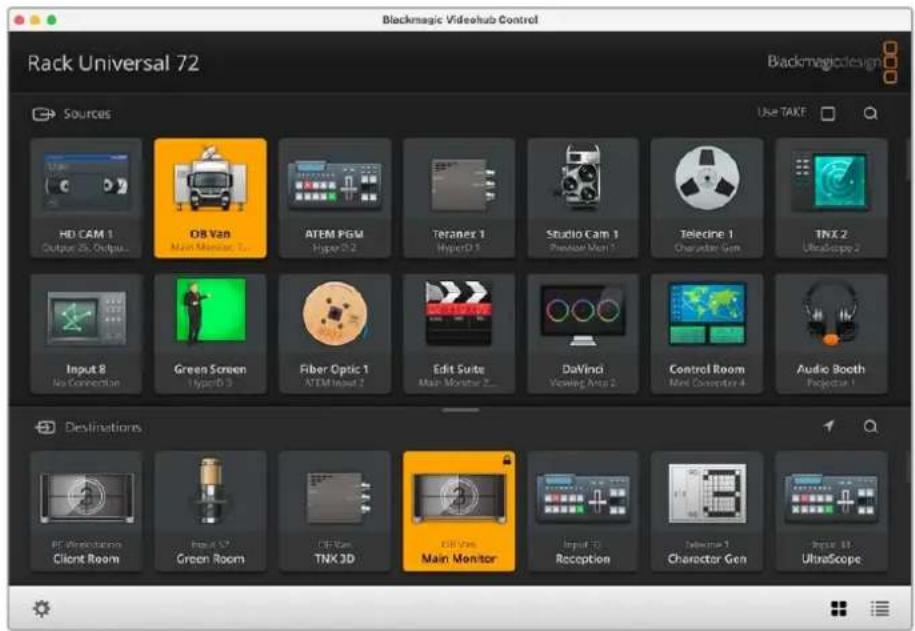

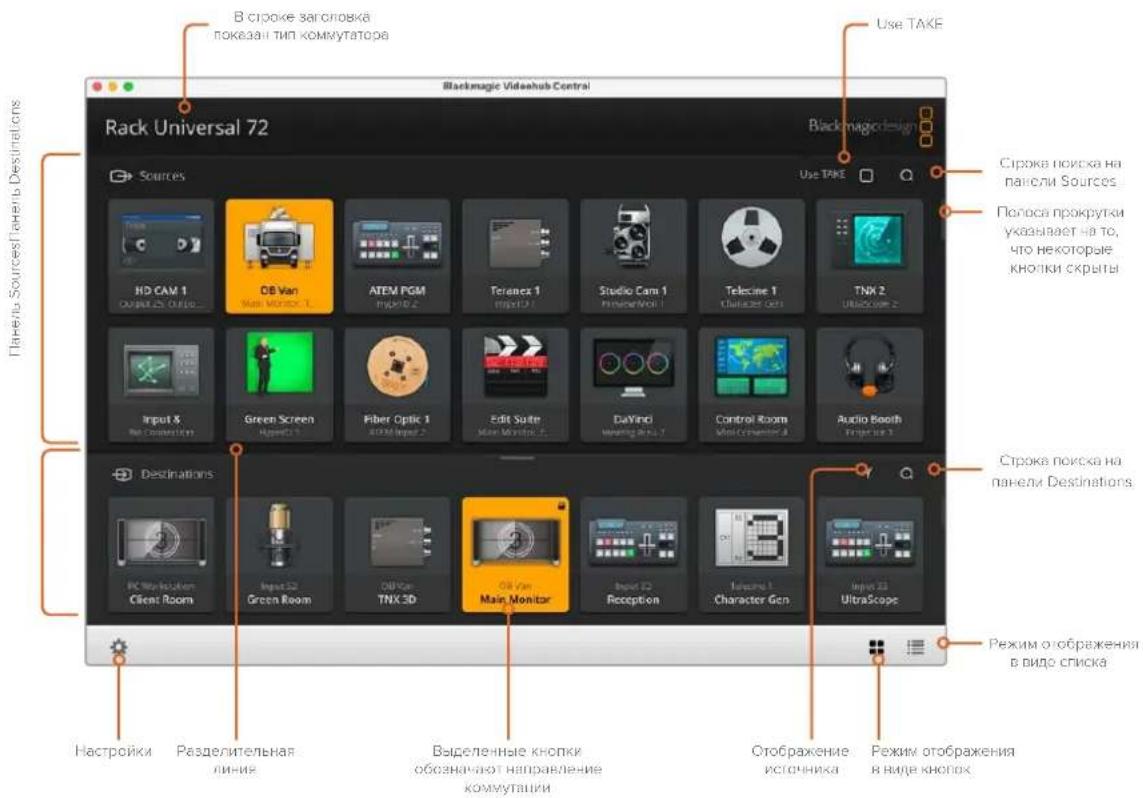

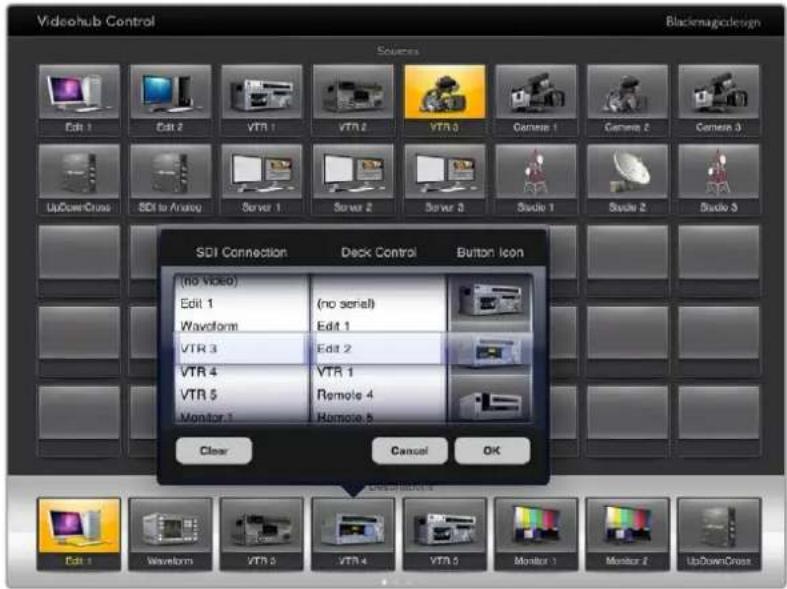

Blackmagic Videohub Control. Приложение представляет собой программную панель управления, которая позволяет дистанционно регулировать параметры решения Videohub через USB или Ethernet-интерфейс.

Blackmagic Videohub Setup

Используя утилиту Blackmagic Videohub Setup, можно присваивать ярлыки входам и выходам устройства для идентификации источников и приемников сигнала, а также улучшать результаты сортировки при использовании кнопок потоков. Она также позволяет создавать макрокоманды и назначать клавиши.

Blackmagic Videohub Setup Videohub Setup Blackmagic Blackmagic Videohub 10x10 12G Blackmagic Videohub 10x10 12G

На первом этапе необходимо сказать и установить ПО Videohub на компьютер с операционной системой Mac или Windows. Бесплатная загрузка доступна по адресу www.blackmagicdesign.com/ru/support.

После установки ПО подключите устройство Videohub к компьютеру через порт USB, перейдите в папку с приложениями и запустите утилиту Blackmagic Videohub Setup.

На экране появится начальная страница. Здесь можно выбрать нужное решение Videohub, если подключено более одного устройства. Используйте для этого стрелки влево и вправо.

Чтобы открыть настройки коммутатора Videohub, щелкните по соответствующему значку под изображением устройства.

Присвоение ярлыков входам и выходам

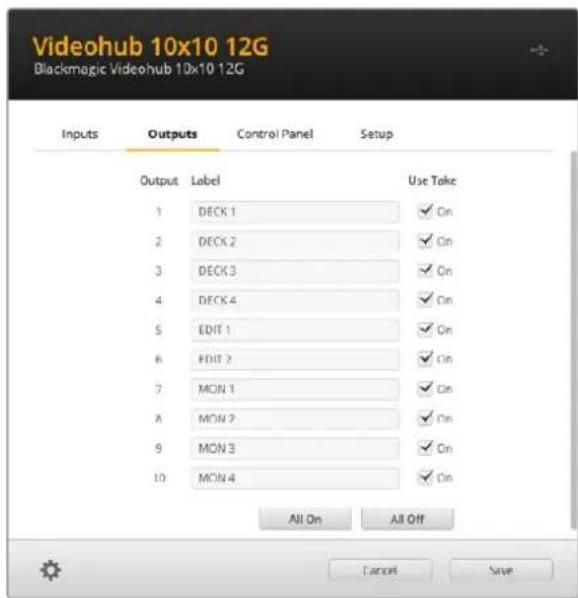

Вкладки Inputs и Outputs позволяют изменить ярлыки источников и приемников сигнала.

Порядок присвоения ярлыка источнику или приемнику сигнала

1Щелкните по соответствующему текстовому полю.

2Задайте новое имя. Нажмите клавишу ввода на клавиатуре компьютера для перехода к следующему полю или просто щелкните по нему, чтобы его выбрать.

3 После ввода необходимой информации нажмите Save.

Важно присвоить ярлыки таким образом, чтобы они совпадали с обозначениями кнопок потоков на устройстве, например DECK — для рекордеров, а MON — для мониторов. Рекомендуется вносить изменения одновременно для обеспечения их соответствия друг другу. Подробнее см. раздел «Добавление ярлыков на кнопки».

СОВЕТ. Функционал фильтрации текста при работе с решениями Videohub чувствителен к регистру.

После присвоения ярлыков источникам и приемникам сигнала их также можно сохранить в качестве набора. Тогда, если в будущем появится необходимость изменения ярлыков во время работы над новым проектом, можно использовать ранее сохраненные настройки.

Порядок сохранения набора ярлыков

1 Нажмите на значок шестеренки в нижней части секции Inputs или Outputs и выберите Save Label Set.

2Задайте имя файла и выберите место для его сохранения. Нажмите Save.

Порядок загрузки набора ярлыков

1 Нажмите на значок шестеренки в нижней части секции Inputs или Outputs, а затем выберите Load Label Set.

2Щелкните по ранее сохраненному набору ярлыков и нажмите Орен.

Videohub 10x10 12G Blackmagic Videohub 10x10 12G Inputs Outputs Control Panel Setup Input Label 1 DECK 1 2 DECK 2 3 DECK 3 4 DECK 4 5 EDIT 1 6 EDIT 2 7 CAM 1 8 CAM 2 9 CAM 3 10 CAM 4 Lancor Save

ПРИМЕЧАНИЕ. Следует отметить, что невозможно изменить ярлыки на сервере IP Videohub, поскольку их названия поступают с подключенного видеооборудования. Данные ярлыки хранятся на подсоединенном коммутаторе Videohub и отображаются также на других панелях управления в локальной сети.

Выбор режима прямого переключения между выходами

На вкладке Outputs рядом с обозначением каждого выхода можно поставить флажок, который позволит задать для любого из них режим прямого переключения. После этого направление маршрутизации будет доступно для изменения без дополнительного нажатия кнопки TAKE с целью подтверждения операции.

Режим прямого переключения можно выбрать для отдельных приемников сигнала либо включить или отключить для всех выходов устройства с помощью опций All On и All Off.

Режим прямого переключения позволяет изменять направление маршрутизации без использования кнопки TAKE

Создание макрокоманд

На вкладке Control Panel можно задать кнопки макрокоманд и назначить им соответствующие функции.

Нажмите и перетащите слайдер Number of macros вправо для добавления таких элементов или влево для их удаления. По мере их появления программные кнопки на странице утилиты будут загораться белым цветом.

Порядок назначения макрокоманды

1 Нажмите на белую кнопку в секции Button Mapping. Под ней появится меню со строками от А до Р. Каждая из них представляет собой отдельную операцию по изменению направления маршрутизации.

2В меню Source строки А укажите источник входящего сигнала, а затем выберите для него приемник.

ЗНажмите Save.

Назначение макрокоманды завершено.

Макрокоманда, назначенная согласно описанным выше инструкциям, соответствует одному действию маршрутизации, однако можно увеличить количество операций, выполняемых параллельно. Например, при работе над проектом, который предполагает сложную последовательность изменений, для ее запуска достаточно единственной кнопки!

Для активации макрокоманды нажмите соответствующую кнопку на панели управления и используйте клавишу TAKE для подтверждения операции.

Videohub 10x10 12G Blackmagic Videohub 10x10 12G Inputs Outputs Control Panel Setup Number of macros. 4 Button Mapping MENU CHECK PRINT CALL CTRL CMA Source Destinations A CAM 1 > DECK 1 B Select an input > Select an output C Select an input > Select an output D Select an input > Select an output E Select an input > Select an output F Select an input > Select an output G Select an input > Select an output H Select an input > Select an output I Select an input > Select an output J Select an input > Select an output

Макрокоманды позволяют выполнять несколько изменений направления маршрутизации одновременно

Назначение кнопок

Кнопки с ярлыками на панели управления Videohub используют для выбора групп оборудования при изменении направления маршрутизации. Например, при работе с тремя рекордерами HyperDeck со входами DECK 1, DECK 2 и DECK 3 можно нажать клавишу DECK, чтобы сократить список оснащения только до этих источников сигнала, а затем применить круглую ручку поиска или клавиши с соответствующими цифровыми обозначениями для окончательного выбора. Такой функционал особенно полезен во время использования крупных моделей Videohub с большим количеством подключенной аппаратуры.

Если кнопке быстрого доступа нужно присвоить новый ярлык, важно параллельно изменить соответствующее обозначение для физической клавиши на устройстве. Подробнее см. раздел «Добавление ярлыков на кнопки».

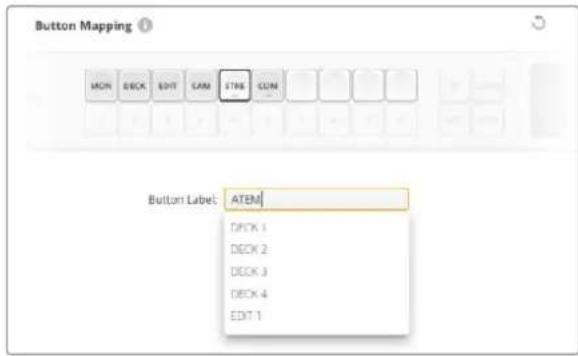

Порядок присвоения ярлыка кнопке потока

1Щелкните по кнопке потока и введите для нее нужное обозначение в текстовом поле. Важно, чтобы оно соответствовало ярлыкам входов и выходов. Например, если рекордеры HyperDeck помечены как DECK 1, DECK 2 и DECK 3, их будет распознавать клавиша с ярлыком "DECK".

2Нажмите Save.

Подробнее об этом см. раздел о дополнительных элементах управления.

Введите новое обозначение для кнопки потока и нажмите Save

Основные настройки

На вкладке Setup можно указать имя коммутатора Videohub, чтобы затем идентифицировать устройство в сети. Введите его в соответствующем поле и нажмите кнопку Set.

Чтобы изменить язык интерфейса, используемого на ЖК-дисплее устройства Videohub, выберите нужную опцию в строке Language и нажмите Save.

Рекомендуется обращаться к последней версии руководства по эксплуатации, которая доступна в центре поддержки Blackmagic Design на странице www.blackmagicdesign.com/ru/support.

Опция Video monitoring

Когда данная опция активирована, в режиме предварительного просмотра на ЖК-дисплей будет выводиться источник изображения, сигнал которого в настоящий момент передается на выбранный приемник.

Кроме того, исходное видео можно проверить перед изменением направления маршрутизации. Так, прокрутка с помощью круглой ручки поиска позволяет визуально убедиться в выборе нужного потока.

Для отключения режима предварительного просмотра видео снимите флажок Video monitoring на вкладке Setup. Это позволит вернуться к начальной странице на ЖК-дисплее, которая отображает стандартный интерфейс источника и приемника сигнала.

Inputs Outputs Control Panel Setup Name: Blackmagic Videosub 10x10 12G Language: English Software: Version 8.0 Video monitoring

Снимите флажок для опции Video monitoring, чтобы отключить режим предварительного просмотра для видео источника и приемника сигнала на ЖК-дисплее.

Network (Сеть)

Данные настройки позволяют выбрать протокол DHCP для автоматического подключения к сети или статический IP-адрес, если нужно задать соответствующие параметры вручную.

Для их изменения устройство Videohub должно быть подключено к компьютеру через порт USB.

Чтобы предотвратить удаленное администрарование устройства, в настройках утилиты Blackmagic Videohub Setup можно разрешить пользователям вносить изменения только через USB, выбрав опцию via USB.

Данные параметры имеют важное значение для управления коммутатором Videohub (например, Universal Videohub 288) по сети с помощью ПО Videohub Control или внешнего аппаратного пульта, такого как Videohub Master Control Pro. Подробнее см. раздел «Подключение коммутатора Videohub к компьютерной сети».

Reset (Сброс)

Кнопка Factory Reset позволяет удалить все назначенные макрокоманды и ярлыки, а также восстанавливает исходные заводские настройки устройства.

Reset Factory Reset

Обновление ПО коммутатора Videohub

При выходе последней версии прошивки рекомендуется обновлять ПО коммутатора Videohub. Обновления обеспечивают поддержку добавленных функций и форматов, а также улучшают совместимость с оборудованием.

Порядок обновления ПО коммутатора Videohub

1Подключите компьютер к коммутатору через разъем USB 2.0.

2Запустите утилиту Blackmagic Videohub Setup. На экране будут отображены все устройства Videohub в локальной сети.
ЗВыберите нужный коммутатор Videohub, щелкнув его изображение или значок.
4 Если требуется обновление, появится соответствующее сообщение.
5 Для обновления нажмите кнопку Update, чтобы установить актуальную версию ПО. Не отключайте коммутатор от сети до завершения процесса.
6По окончании обновления нажмите Close.

Не отключайте коммутатор от сети до завершения процесса

Blackmagic Videohub Control

Приложение Blackmagic Videohub Control является удобным и интуитивно понятным инструментом для просмотра источников и приемников сигнала, а также их коммутации.

Если выбрать любое устройство на панели Destinations, соответствующий ему источник будет отображаться с помощью подсветки на панели Sources. Чтобы изменить источник, достаточно нажать нужную кнопку. Все очень просто.

Blackmagic Videohub Control Rack Universal 72 Sources HD CAM 1 Output 25, Output... OB Van Main Monitor 1 ATEM PGM HyperD 2 Teranex 1 HyperD 3 Studio Cam 1 Preview Vrch 1 Teledrine 1 Character Gen TNX 2 UltraScope 2 Input 8 No Connection Green Screen HyperD 3 Fiber Optic 1 ATEM Input 2 Edit Suite Main Monitor 2... DaVina Vomig Area 2 Control Room Mini Converter 4 Audio Booth Projection 1 Destinations PC Monetation Client Room Free 67 Green Room CF Box TNX 3D CIF Van Main Monitor Input 51 Reception Telecom 1 Character Gen Picta 10 UltraScope

Videohub Control обеспечивает удобный визуальный контроль коммутации

Выбор коммутатора Videohub

Запустите Videohub Control, затем щелкните значок настроек (шестеренку) и выберите Select Videohub. Щелкните Videohub, которым хотите управлять. Добавленные ранее ярлыки появятся в окне приложения. Все подключенные к сети коммутаторы Videohub, включая виртуальные, будут отображены в списке.

Select Videohub Save Layout Load Layout Edit Buttons Reset All

Нажмите Select Videohub и выберите нужное устройство Videohub

Добавление кнопок

Нажмите на значок настроек и выберите Edit Buttons. Щелкните кнопку Add и укажите источник или приемник сигнала, который нужно добавить. Откроется окно Set Button, в котором можно задать необходимые параметры, порт RS-422 и значок для кнопки. В большинстве случаев управление декой сгруппировано с определенными SDI-разъемами.

Просмотр направления маршрутизации

Чтобы отобразить путь передачи сигнала (например, на монитор), нажмите нужную кнопку на панели Destinations. Вместе с ней загорится кнопка соответствующего источника на панели Sources для визуального контроля направления маршрутизации.

Изменение направления маршрутизации

Чтобы в качестве источника вместо пленочной деки использовать камеру, на панели Sources нажмите соответствующую кнопку. Она загорится, и изображение будет выводиться на видеомонитор. Пленочная дека теперь от него отключена, и ее кнопка больше не горит.

Изменение размера интерфейса	Чтобы изменить размер интерфейса, щелкните нижний правый угол окна и выберите нужные границы. Масштабирование только по вертикали или горизонтали выполняют перетаскиванием краев.
Изменение размера панелейSources и Destinations	Перетащите разделительную линию вверх или внизи используйте прокрутку для перехода к нужной области.
Изменение вида С помощью значков в нижнем правом углу можно выбрать отображение в виде кнопок или списка.

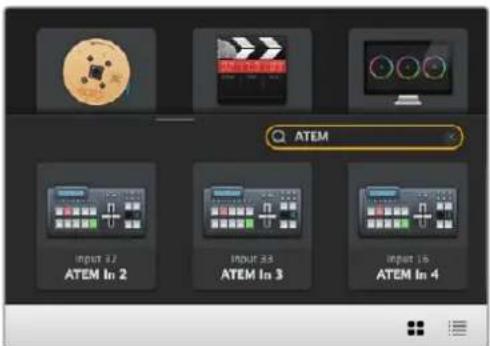

Динамический поиск Панели	Sources и Destinations имеют значок поиска для ввода текста. Эта функция помогает быстро найти нужную кнопку при работе с большим количеством источников и приемников сигнала. Они будут отображаться по мере набора символов с сортировкой в динамическом режиме.

ATEM Input 3.2 ATEM In 2 Input 2.8 ATEM In 3 Input 1.9 ATEM In 4

При поиске по ключевому слову "АТЕМ" на панели Destinations отображаются соответствующие кнопки

Обзор приложения Blackmagic Videohub Control

В строке заголовка показан тип коммутатора Rack Universal 72 Use TAKE Blackmagic Videohub Control Rack Universal 72 Blackmagic design Sources HD CAM 1 Double 20000 OB Van Main Monitor 1 ATEM PGM Hyper2.2 Terahex 1 Hyper2.1 Studio Cam 1 Powerbox 1 Telecine 1 Character Gen 1 TNX 2 UltraScope 2 Input & Net Connection Green Screen Hyper2.1 Fiber Optic 1 XOM Input 2 Edit Suite Main Monitor 2 DaVind Washing Box 1.7 Control Room Music Channeler 3 Audio Booth Hyper2.1 Destinations BCM-System Client Room Input2.2 Green Room Office TNX 3D OB Van Main Monitor Next 2D Reception Logic 1 Character Gen 1 Input 3D UltraScope Режим отображения в виде списка Настройки Разделительная линия Выделенные кнопки обозначают направление коммутации Отображение источника Режим отображения в виде кнопок

Чтобы изменить размер интерфейса, перетащите края окна с помощью мыши. Разделительная линия между панелями Sources и Destinations позволяет увеличить или уменьшить одну часть экрана. Для перехода к скрытым значкам используют прокрутку.

Меню настроек

Select Videohub	[KZH6]	Используется для выбора коммутаторов Videohub в компьютерной сети.
Save Layout		Позволяет сохранить созданную конфигурацию кнопок для разных проектов.
Load Layout		Загрузка ранее сохраненной конфигурации кнопок.
Edit Buttons		Используется для доступа к кнопкам редактирования.
Reset All		Отображение всех подключенных устройств, используемых как источники и приемники сигнала, с возвратом значков к виду по умолчанию. Настройки направлений маршрутизации и управления декой сохраняются.

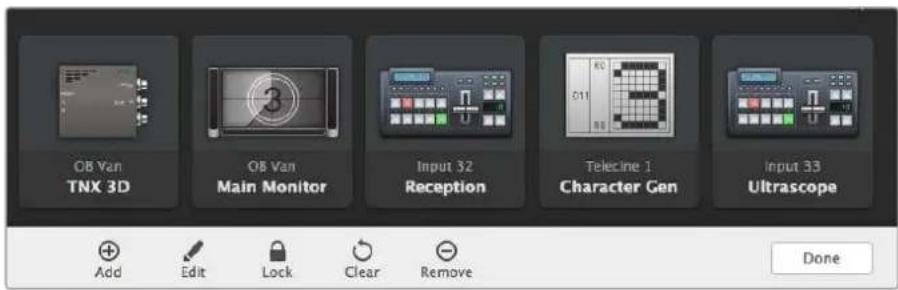

Панель Edit Buttons

Add Добавление кнопки для источника или приемника сигнала.
Edit		Назначение источника или приемника SDI-сигнала, настройка управления декой и значка для выбранной кнопки.
Lock и Unlock		Блокировка приемника сигнала во избежание случайного изменения соответствующего ему источника. При повторном нажатии этой кнопки закрытый замок превратится в открытый, и приемник будет разблокирован.
Clear		Удаление источника или приемника сигнала, настроек управления декой и значка для выбранной кнопки.
Remove		Удаление выбранной кнопки.
Done		Нажмите кнопку Done для выхода из режима редактирования.

Нажмите Edit Buttons, чтобы выбрать изображение значка для источника или приемника сигнала

Работа с кнопками

Добавление кнопок	Нажмите значок настроек, затем выберите Edit Buttons. Нажмите кнопку Add и укажите источник или приемник сигнала, который нужно добавить.Откроется окно Set Button, в котором можно задать необходимые параметры, порт RS-422 и значок для кнопки. В большинстве случаев управление декой сгруппировано с определенными SDI-разъемами. Например, SDI-вход под названием Input 1 контролируется через Remote 1.
Редактирование кнопок	Нажмите Edit Buttons и укажите кнопку для редактирования. Щелкните кнопку Edit. В открывшемся окне можно выбрать источник или приемник сигнала, управление декой и значок для кнопки.
Настройка кнопки	В окне Set Button можно выбрать значок для кнопки, источник или приемник сигнала, а также управление декой.
Перемещение кнопок	Нажмите значок настроек, затем выберите Edit Buttons. Щелкните нужную кнопку и перетащите ее в новое место.

Просмотр и изменение направлений маршрутизации

Просмотр направления маршрутизации	Чтобы отобразить направление передачи сигнала (например, на монитор), нажмите нужную кнопку на панели Destinations. Вместе с ней загорится кнопка соответствующего источника на панели Sources для визуального контроля направления маршрутизации.
Отображение источника	Если источник, соответствующий выбранному приемнику сигнала, находится вне видимой части экрана, его можно быстро найти, нажав кнопку отображения.
Изменение направления маршрутизации	Выберите значок приемника, а затем — источника.

Опция Use TAKE для подтверждения изменений

Чтобы предотвратить случайное изменение направлений маршрутизации, можно использовать кнопку Use TAKE. В этом случае будет активирован режим, при котором после выбора нового источника или приемника сигнала необходимо подтвердить действие. Нажмите ее для подтверждения выбора, а для отмены щелкните текущий источник или приемник.

Блокировка и разблокировка направления маршрутизации

Блокировка приемника позволит избежать случайного изменения соответствующего ему источника. Чтобы заблокировать направление маршрутизации, выберите кнопку приемника и щелкните ее дважды. В верхнем правом углу кнопки появится замок. Никто другой не сможет использовать это приемное устройство до тех пор, пока его не разблокируют с вашего компьютера. Блокировка приемника не мешает выводить сигнал подключенного к нему источника одновременно на несколько устройств.

Щелкните дважды кнопку приемника, чтобы разблокировать его.

На панели Edit Buttons можно заблокировать один или несколько приемников сигнала. Выберите кнопки указателем мыши, удерживая нажатой клавишу SHIFT, и нажмите значок замка. Если выбрана комбинация из заблокированных и разблокированных кнопок, предусмотрена блокировка второй группы.

Чтобы избежать случайного вмешательства в управление декой (через порт RS-422) для выбранного источника, оно блокируется вместе с направлением маршрутизации между входом и выходом. Соединение между источником и приемником по протоколу RS-422 останется заблокированным до тех пор, пока не будет разблокирована кнопка приемника.

СОВЕТ. Чтобы изменить статус блокировки приемника сигнала, достаточно дважды щелкнуть соответствующую кнопку.

На кнопке приемника, заблокированного с другого устройства Videohub, будет черный замок с дугой над ним. Доступа к этому приемнику не будет до тех пор, пока соответствующую кнопку не разблокирует пользователь другого компьютера или планшета iPad.

Если необходимо разблокировать направление маршрутизации, установленное другим пользователем, откройте утилиту Videohub Setup, выберите вкладку Outputs и щелкните значок замка нужного приемника.

ПРИМЕЧАНИЕ. Следует отметить, что блокировка направления зависит от выбранного уровня маршрутизации. Коммутатор Universal Videohub позволяет группировать устройства по наличию интерфейсов SDI и RS-422. Работать с ними можно вместе или по отдельности.

При выборе настройки SDI 422 отключаются оба типа разъемов. Если же указать SDI или RS-422, ограничивается доступ только к одному из них. Когда порт RS-422 заблокирован, маршрутизация SDI-видео по-прежнему возможна, и наоборот. Это означает, что передача сигнала поддерживается даже при неактивном порте RS-422, а управление декой осуществимо и при отсутствии доступа к интерфейсу SDI.

На присмниках сигнала, заблокированных локально, отображается белый замок

На приемниках сигнала, заблокированных удаленно, отображается черный замок

Настройки последовательного соединения

Контрольные панели сторонних производителей могут управлять коммутатором Videohub с помощью последовательного соединения через интерфейс RS-422.

При управлении устройством Videohub через RS-422 для параметра Leitch Protocol выберите одну из двух опций:

– Leitch Client, чтобы оперировать коммутатором Videohub с помощью кнопок контрольной панели; или
– Leitch Server, чтобы управлять коммутатором Videohub с помощью системы автоматизации или контроллера маршрутизации стороннего производителя.

Настройки конфигурации становятся доступными при подключении коммутатора Videohub через порт USB.

Serial Control Leclch protocol: Leclch Client Leclch Server Cancel Save

При использовании последовательного соединения RS-422 выберите опцию Client или Server

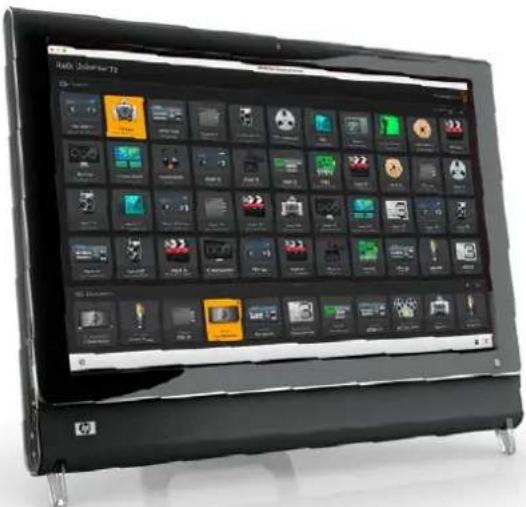

Компьютеры с сенсорным экраном

Режим с отображением крупных кнопок облегчает управление и будет удобен на большом сенсорном экране компьютера. Его использование в приложении Videohub Control значительно упрощает переключение между многочисленными SDI-устройствами без необходимости всегда видеть все из них.

Переключение быстрее всего выполнять на сенсорном экране компьютера, что идеально подходит для центральной аппаратной. Для этого можно использовать как настольные ПК, так и ноутбуки.

Сенсорный экран идеально подходит для выбора и маршрутизации входов и выходов, но выполнять на нем конфигурацию кнопок иногда нелегко. Так как человеческий палец намного шире указателя мыши, с его помощью труднее попасть по командам меню и маленьким значкам.

Radio Universe 72

По этой причине мы рекомендуем выполнять операции с настройкой конфигурации посредством мыши. Затем для выбора входов и выходов при коммутации будет достаточно просто коснуться пальцем нужных кнопок.

Выполнение операций касанием сенсорного экрана, в отличие от использования мыши, является самым быстрым и легким способом работы с интерфейсом Videohub Control, поэтому рекомендуется именно он. Чтобы избежать случайного изменения в направлении маршрутизации, можно активировать опцию Use TAKE.

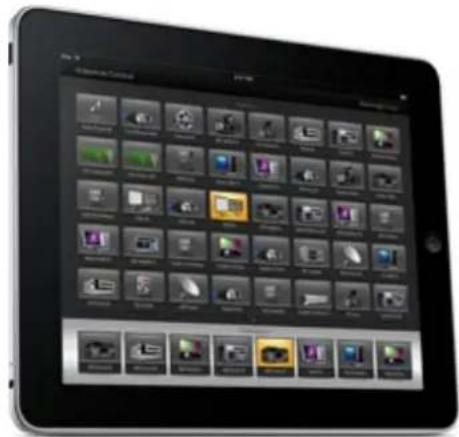

Apple iPad

Интерфейс в виде кнопок хорошо смотрится на дисплее планшета Apple iPad с высоким разрешением. Он также является очень удобным переносным устройством, с помощью которого можно управлять маршрутизацией из любой точки студии по сети Wi-Fi или по сотовой интернет-связи. Если вы уже знакомы с приложением Videohub Control, то разница будет всего лишь в том, что на планшете iPad операции выполняют касанием дисплея, а не посредством мыши. Подробнее о загрузке и использовании ПО см. раздел «Установка приложения Videohub на iPad» ниже.

На экране планшета iPad кнопочный интерфейс приложения Videohub позволяет отображать до 40 источников и восьми приемников сигнала. Переход к кнопкам на других страницах осуществляется перелистыванием или касанием слева либо справа от строки с точками.

Начальное расположение кнопок

При первом открытии приложения Videohub на планшете iPad все кнопки содержат стандартный значок разъема BNC, который можно заменить другим изображением из списка. Когда у подключений еще нет имен, кнопки источников имеют ярлыки Input 1–40, а кнопки приемников — Output 1–8.

Если же названия уже присвоены, они отображаются под каждой соответствующей кнопкой вместо номера разъема.

Настройка кнопок приложения Videohub на планшете iPad

Задать параметры кнопок в приложении Videohub на планшете iPad очень легко. Нажмите и удерживайте любую из них, чтобы открыть окно настройки. В нем можно выбрать вход или выход SDI, порт RS-422 для управления декой и значок для кнопки.

С помощью кнопки Clear удаляют все настройки кнопок. В большинстве случаев управление декой сгруппировано с определенными SDI-разъемами. Например, SDI-вход под названием Input 1 контролируется через Remote 1.

Нижняя правая кнопка источника зарезервирована приложением Videohub и не может быть перенастроена. Это сделано для тех случаев, когда кнопка приемника сигнала назначена для источника, которого нет на панели. Он автоматически появится в нижнем правом углу.

Нижняя правая кнопка источника зарезервирована приложением Videohub и не может быть перенастроена. Это сделано для тех случаев, когда кнопка приемника сигнала назначена для источника, которого нет на панели. Он автоматически появится в нижнем правом углу.

Videohub Control Blackmagicdesign Solutions Edit 1 Edit 2 VTR 1 VTR 2 VTR 3 Camera 1 Camera 2 Camera 3 UpDownCrush SDI to Analog Server 1 Server 2 Server 3 Studio 1 Studio 2 Studio 3 SDI Connection Deck Control Button Icon (no Video) Edit 1 (wavform) VTR 3 VTR 4 VTR 5 Monitor 1 Clear Cancel OK Display button Edit 1 Wavelength VTR 6 VTR 4 VTR 5 Monitor 1 Monitor 2 UpDownCrush

Окно настройки кнопок позволяет выбрать вход или выход SDI, порт RS-422 для управления декой и значок для кнопки

Для кнопки можно выбрать любой значок, но использование значка видеомонитора или передатчика для кнопки источника имеет смысл только в том случае, если исходное устройство имеет сквозной выход.

Иногда определенная кнопка источника или приемника сигнала появляется на одной и более страниц несколько раз. Если для приемника назначен источник, который отображается на панели Sources несколько раз, при выборе этого приемника загораются все кнопки подсоединенных источников независимо от установленного для них управления декой. Подобный принцип применим и к одинаковым кнопкам приемника на панели Destinations. При нажатии одной из них подсвечиваются все остальные.

Просмотр и изменение направлений маршрутизации

Чтобы отобразить путь передачи сигнала (например, на монитор), нажмите кнопку монитора на панели Destinations. Она загорится вместе с соответствующей ей кнопкой видеоисточника, например устройства HyperDeck Studio HD Pro.

Чтобы в качестве источника вместо HyperDeck Studio HD Pro использовать камеру, на панели Sources нажмите соответствующую кнопку. Она загорится, и изображение будет выводиться на видеомонитор. Кнопка рекордера HyperDeck Studio HD Pro погаснет, и это устройство будет отключено.

Videohub Control Blackmagoclastesign Sources VTR 1 VTR 2 VTR 3 VTR 4 Camera 1 Camera 2 Camera 3 Camera 4 Input 9 Input 10 Input 11 Input 12 Input 13 Input 14 Input 15 Input 16 Destinations Monitor 1 Waveform VTR 1 VTR 2 VTR 3 Monitor 2 Monitor 3 Monitor 4

Чтобы увидеть направление маршрутизации, нажмите кнопку приемника, и вместе с ней загорится соответствующая кнопка источника

Блокировка и разблокировка направления маршрутизации

Блокировка приемника позволит избежать случайного изменения соответствующего ему источника. Чтобы заблокировать направление маршрутизации между входом и выходом, коснитесь кнопки приемника дважды. В верхнем левом углу кнопки появится желтый замок. Никто другой не сможет использовать это приемное устройство до тех пор, пока его не разблокируют с планшета iPad. Для разблокировки снова коснитесь кнопки приемника дважды. Блокировка приемника не мешает выводить сигнал подключенного к нему источника одновременно на несколько устройств.

Чтобы избежать случайного вмешательства в управление декой (через порт RS-422) для выбранного источника, оно блокируется вместе с направлением маршрутизации между входом и выходом.

Соединение между источником и приемником по протоколу RS-422 останется заблокированным до тех пор, пока не будет разблокирована кнопка приемника.

На кнопках приемника, заблокированных другими пользователями, отображается серый замок. Доступа к этому приемнику не будет до тех пор, пока соответствующую кнопку не разблокирует пользователь другого компьютера или планшета iPad.

Если на кнопке есть серый замок и неизвестно, кто заблокировал данное устройство, его можно разблокировать с помощью приложения Videohub на компьютере под управлением Mac или Windows. После разблокировки замок исчезнет.

В верхнем левом углу кнопки появится желтый замок. Никто другой не сможет использовать это приемное устройство до тех пор, пока его не разблокируют с планшета iPad. На кнопках приемника, отключенных другими пользователями, отображается серый замок.

Установка приложения Videohub на планшете iPad

При загрузке приложения Videohub на iPad используется ваша учетная запись Apple ID.

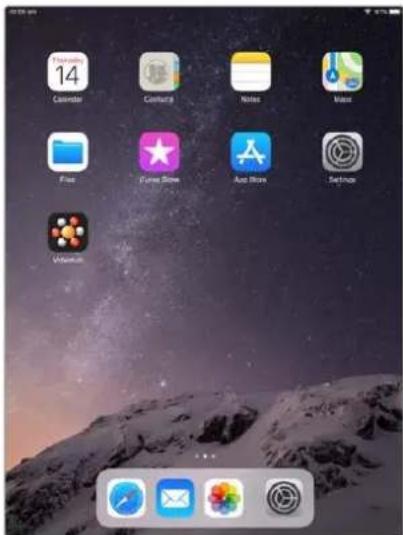

Загрузка приложения Videohub iPad на планшет

1Коснитесь значка App Store.

2Коснитесь поля поиска в верхней части экрана и введите слово "Videohub".

ЗНажмите кнопку Get, которая находится рядом со значком приложения Blackmagic Videohub, а затем коснитесь Install.

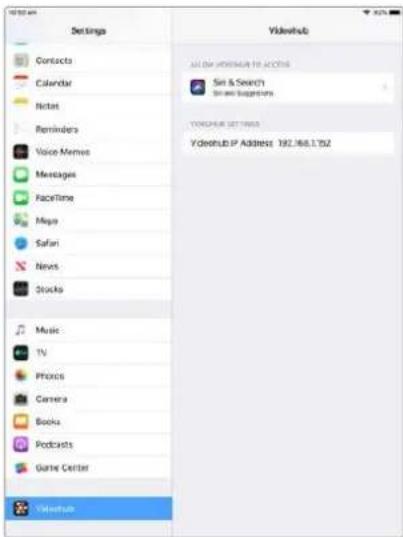

Настройка IP-адреса в приложении Videohub на iPad

1Коснитесь значка Settings.

2В разделе Apps выберите Videohub и введите нужные данные в поле Videohub IP Address.

3Теперь можно перейти на начальную страницу планшета и открыть Videohub.

Подробнее о приложении Videohub на iPad см. раздел "Apple iPad" данного руководства.

14 Calendar Camera Notes Notes Free Funes Store Auto Store Settings Virtusa

Управление устройством Blackmagic MultiView 16

Устройство Blackmagic MultiView 16 можно контролировать из приложения Videohub Control. Это решение занимает одно место в стойке и служит для одновременного вывода на экран до 16 источников SDI-сигнала в форматах Ultra HD, HD и SD. ПО Videohub Control позволяет направлять материал с подключенных к Blackmagic MultiView 16 источников в разные окна и размещать их на экране в любой конфигурации, оптимизируя таким образом весь процесс мониторинга.

На дисплей можно выводить до 16 видеосигналов и размещать их в конфигурации 4x4, 3x3 или 2x2, а опция Solo позволяет вести просмотр в полноэкранном режиме. При использовании Ultra HD-монитора устройство Blackmagic MultiView 16 обеспечивает отображение четырех HD-потоков в полном разрешении 1080 HD.

Подключение Blackmagic MultiView 16 к приложению Videohub Control

Убедитесь, что на Blackmagic MultiView 16 установлена последняя версия прошивки, а на компьютере — актуальный релиз приложения Videohub Control. Последние обновления можно загрузить в центре поддержки Blackmagic Design на странице www.blackmagicdesign.com/ru/support.

1Включите питание устройства Blackmagic MultiView 16.
2Подключите устройство Blackmagic MultiView 16 к компьютеру через порт Ethernet.
3 Откройте приложение Blackmagic Videohub Control.
4 На начальной странице нажмите кнопку Select a Videohub и из приведенного списка выберите устройство Blackmagic MultiView 16.

Управлять моделью Blackmagic MultiView 16 с помощью приложения Videohub Control очень легко. Удобный интерфейс позволяет быстро менять источники и окна, размещать несколько изображений на одном экране в удаленном режиме и просматривать их в самом высоком разрешении.

Если в списке нет устройства Blackmagic MultiView 16, проверьте IP-адрес в окне сетевых параметров.

Подробнее см. приведенный ниже раздел «Настройка сетевых параметров на Blackmagic MultiView 16».

Настройка сетевых параметров на Blackmagic MultiView 16

Для ввода IP-адреса и сетевых параметров на Blackmagic MultiView 16 применяют встроенную панель управления и ЖК-дисплей. Если настройка выполнена правильно, устройство Blackmagic MultiView 16 будет обнаружено на других компьютерах и аппаратных панелях. Это позволит использовать дистанционный контроль и менять направления маршрутизации с помощью приложения Blackmagic Videohub Control.

Чтобы подключиться к приложению Blackmagic Videohub Control, нажмите кнопку Select a Videohub и из приведенного списка выберите устройство Blackmagic MultiView 16

Порядок настройки сетевых параметров

1 Нажмите кнопку MENU и с помощью круглой ручки выберите вкладку Network.
2 Нажмите кнопку SET, чтобы открыть страницу сетевых параметров.
3 С помощью круглой ручки выберите вкладку IP Address.
4 Нажмите кнопку SET, чтобы выделить первый сегмент адреса. Вводить значения можно либо круглой ручкой, либо пронумерованными кнопками.
5 Нажмите кнопку SET, чтобы подтвердить значение первого сегмента, затем повторите те же действия для следующих трех сегментов адреса. Таким же способом можно при необходимости изменить адреса Subnet и Gateway.
6 Для возврата к начальной странице нажмите кнопку MENU два раза.

Подробнее об управлении устройством Blackmagic MultiView 16 с помощью приложения Blackmagic Videohub Control см. руководство по Blackmagic MultiView 16. Последние версии руководства по эксплуатации и программного обеспечения можно найти в центре поддержки Blackmagic Design на странице www.blackmagicdesign.com/ru/support.

Network IP Address 192.168.10.160 Subnet 255.255.255.0 Gateway 192.168.10.1

Для установки сетевых параметров используйте круглую ручку или пронумерованные кнопки, расположенные на панели управления устройства Blackmagic MultiView 16

Videohub Hardware Panel Setup

После открытия утилиты Blackmagic Videohub Hardware Panel Setup все находящиеся в сети панели управления будут отображаться со значком Ethernet в окне Videohub Control Panels. Если в списке несколько панелей и их нельзя определить по имени, выберите одну из них и нажмите Identify. Все кнопки на выбранной панели начнут мигать белым цветом.

На выделенной панели можно изменить ее название и настройки управления. Сетевые параметры будут недоступны, так как их можно менять только через порт USB.

Если определенная панель управления Videohub в сети не обнаружена, возможно, она не получила IP-адрес по протоколу DHCP. Чтобы вручную изменить сетевые параметры для конкретного устройства, выполните описанные ниже действия.

1 Подключите панель управления Videohub к компьютеру кабелем USB 2.0.

2Запустите утилиту Blackmagic Videohub Hardware Panel Setup. Если появится сообщение с предложением обновить программу, следуйте инструкциям на экране.

3 Подсоединенная через порт USB панель будет автоматически выбрана в окне Videohub Control Panels, а рядом с ней появится значок USB. Такое подключение позволяет изменять как имя устройства и настройки управления, так и параметры сети. После завершения операций кабель USB можно отсоединить.

Кнопки выбранной панели управления будут загораться в соответствии с действиями, выполняемыми в ПО.

Сетевые параметры

Для обмена данными с коммутатором Videohub по IP-сети каждая панель управления должна иметь IP-адрес.

Настройка панели управления Videohub по интерфейсу USB позволяет выбирать протокол DHCP или статический IP-адрес. Первый вариант более легкий, так как при его использовании нужные сетевые параметры вводятся автоматически.

Для установки статического IP-адреса обратитесь за помощью к системному администратору. Необходимо также ввести данные маски подсети и шлюза для панели управления Videohub. При прямом подключении к Videohub без применения сетевого коммутатора следует использовать статический IP-адрес.

Утилита Blackmagic Videohub Hardware Panel Setup автоматически проверяет сеть на наличие в ней панелей управления Videohub

Сетевые параметры необходимо ввести и в том случае, если с помощью панели управления Videohub контролируют удаленное устройство. Таковым является сервер Videohub. Он может представлять собой компьютер или внутреннее ПО коммутатора (например, Smart Videohub 20x20).

Videohub Control Panels Master Control Pro + Identify

Все панели управления, подключенные по сети Ethernet или через порт USB, будут отображаться с соответствующим значком в окне Videohub Control Panels

Сетевые параметры в утилите Blackmagic Videohub Hardware Panel Setup

Для управления аппаратной панелью с помощью виртуального коммутатора Videohub введите IP-адрес хост-компьютера в поле Remote Videohub IP. Сервер Videohub имеет такой же IP-адрес, как и хост-компьютер.

Добавление панели управления Videohub

Если определенная панель управления Videohub не отображается в окне Videohub Control Panels и ее IP-адрес известен, она может быть добавлена вручную.

1 Нажмите значок плюса в нижней части окна Videohub Control Panels.
2 Введите IP-адрес панели управления Videohub и нажмите OK.
3 Панель управления будет добавлена в список подключенных к коммутатору Videohub устройств.

Если утилита Blackmagic Videohub Hardware Panel Setup не в состоянии найти панель управления Videohub по указанному адресу, ее можно добавить вручную при наличии подключения через порт Ethernet или USB.

Videohub Control Panels Master Control Pro Add Videohub Control IP Address 192.168.10.109 Cancel OK + Identify

Добавить панель управления Videohub в окно Videohub Control Panels можно вручную. Для этого нужно отдельно ввести IP-адрес.

Загрузка и сохранение настроек

Настройки одной панели управления Videohub можно легко применить на других.

Чтобы сохранить установленные для панели управления настройки, выберите File > Save Settings. Теперь можно будет быстро применить их на нескольких устройствах или просто иметь резервную копию настроек.

После загрузки заранее сохраненных настроек на другую панель управления необходимо обновить только сетевые параметры, включая ее название.

Настройка панели Videohub Master Control Pro

Утилита Videohub Hardware Panel Setup предназначена для настройки функций панелей управления Videohub.

Подсветка

Яркость подсветки кнопок регулируется слайдером Backlight.

Регулировка яркости подсветки всех кнопок на панели управления

Создание ярлыков кнопок

Данная утилита позволяет присваивать 21 кнопке ярлыки такого часто используемого оборудования, как камеры, видеомагнитофоны и мониторы. Их можно также настроить для выполнения макрокоманд.

Прежде чем присваивать ярлыки кнопкам на панели управления, следует сначала определиться с наименованием портов на коммутаторе Videohub.

Подробнее см. раздел «Добавление ярлыков на кнопки».

Теперь можно приступить к созданию ярлыков для кнопок панели Videohub Master Control Pro.

1 Откройте утилиту Videohub Hardware Panel Setup и в окне Panels выберите Videohub Master Control Pro.
2Щелкните одну из 21 кнопок на изображении панели. Введите текст, который бы частично соответствовал названию одного из портов SDI и управления декой на коммутаторе.
3Нажмите ОК и перейдите к следующей кнопке.
4Запрограммированные кнопки можно сразу же протестировать, чтобы убедиться, что маршрутизация SDI-сигнала выполняется правильно.

Подробнее о присвоении идентификаторов см. раздел «Добавление ярлыков на кнопки».

Щелкните кнопку, чтобы отредактировать ее ярлык

Настройка панели Videohub Smart Control Pro

Утилита Videohub Hardware Panel Setup предназначена для настройки функций панелей управления Videohub.

Число приемников сигнала

Панель Videohub Smart Control можно запрограммировать для переключения прямым способом или в два шага. При прямом переключении каждая кнопка представляет собой отдельный SDI-источник, и доступен только один приемник.

При переключении в два шага панель Videohub Smart Control Pro может работать максимум с 24 приемниками сигнала. Кнопки источников будут гореть белым цветом, приемников — золотистым. Данный режим следует выбирать в тех случаях, когда Videohub Smart Control Pro используется для вывода сигнала на несколько приемников.

Панель Videohub Smart Control Pro настроена для работы с несколькими приемниками сигнала

Настройка режима прямого переключателя

1Установите слайдер Number of Destinations на значение 1.

2 Нажмите кнопку Destination. В поле Router SDI Out A введите номер выходного порта коммутатора Videohub, к которому подключено приемное устройство. Если для него нужен сигнал Dual Link SDI, потребуется ввести номер выходного порта в полях Router SDI Out A и B. Для сигнала Quad Link SDI введите номера во всех четырех полях. Поле Router Remote используется в том случае, когда на приемник также передается сигнал через RS-422 для управления декой.
З. Для подтверждения нажмите ОК. Все кнопки, представляющие собой источники, загорятся белым цветом.
4 Чтобы выполнить настройку кнопок источников, нажимайте их по одной в программном интерфейсе.
5В поле Router SDI In A введите номер входного порта коммутатора Videohub, к которому будет подключено исходное устройство. Для сигнала Dual Link SDI потребуется ввести номер выходного порта в полях А и В, а для Quad Link SDI — во всех четырех полях с А до D. Поле Router Remote используется в том случае, когда из источника также передается сигнал через RS-422 для управления декой.
6 Для подтверждения нажмите ОК.

Для приема сигнала Quad Link SDI введите номер порта во всех четырех полях

Настройка переключения в два шага

1Установите слайдер Number of Destinations на нужное значение.

2Чтобы выполнить настройку кнопок приемников, подсвеченных золотистым цветом, нажимайте их по одной в программном интерфейсе. В поле Router SDI Out A введите номер выходного порта коммутатора Videohub, к которому подключено приемное устройство. Для сигнала Dual Link SDI потребуется ввести номер выходного порта в полях А и В, а для Quad Link SDI — во всех четырех полях с А до D. Поле Router Remote используется в том случае, когда на приемник также передается сигнал через RS-422 для управления декой.
З. Для подтверждения нажмите ОК. По мере увеличения числа кнопок приемников уменьшается число доступных кнопок источников.
4 Чтобы выполнить настройку кнопок источников, нажимайте их по одной в программном интерфейсе.
5В поле Router SDI In A введите номер входного порта коммутатора Videohub, к которому будет подключено исходное устройство. Для сигнала Dual Link SDI потребуется ввести номер выходного порта в полях А и В, а для Quad Link SDI — во всех четырех полях с А до D. Поле Router Remote используется в том случае, когда из источника также передается сигнал через RS-422 для управления декой.
6 Для подтверждения нажмите ОК.

Число макросов

Макросы позволяют нажатием одной кнопки изменять одновременно до 16 направлений коммутации.

1С помощью слайдера Number of Macros активируйте до 10 кнопок макросов. По мере увеличения числа кнопок макросов уменьшается количество доступных кнопок источников.
2 Нажмите зеленую кнопку макроса, чтобы открыть окно Маго. Введите соответствующие данные в полях источников и приемников (максимум 16 пар).
3 После завершения щелкните ОК, чтобы сохранить направления маршрутизации и закрыть окно.

С помощью одного макроса можно изменять до 16 направлений маршрутизации

Кнопка ТАКЕ

Если активирована опция Enable Take Button, кнопка в нижнем правом углу интерфейса загорится красным цветом. Она используется для дополнительного подтверждения изменений. Нажмите красную кнопку, чтобы подтвердить новое направление маршрутизации. Данная процедура может применяться при переключении прямым способом и в два шага, а также при использовании макросов.

Videohub Smart Control Pro Black magrodesign

Кнопка TAKE горит красным цветом в нижнем правом углу

Подсветка

С помощью слайдера Backlight регулируют яркость подсветки кнопок. Чтобы выключить ее для белых кнопок источников, активируйте опцию Backlight Destinations Only.

Настройка контактов GPI

GPI and Tally Interface имеет восемь входов для изменения маршрутизации. Например, если контакт GPI 1 замыкается, сигнал со входа 12 устройства Videohub будет поступать на выход 1. Это означает, что при включении управления джойстиком на блоке CCU получаемое на входе 12 изображение выводится на монитор.

Направление маршрутизации можно легко настроить в утилите Videohub Hardware Panel Setup с помощью приведенной диаграммы: достаточно просто ввести номера в полях Input и Output.

В окне Videohub Control Settings приводится два способа просмотра сигнала с коммутатора Videohub.

Ground Pins 1,2,11,12,13 Input 12 GPI 1 Output 13 GPI 2 1 Pin 10 14 GPI 3 1 Pin 9 15 GPI 4 1 Pin 8 27 GPI 5 2 Pin 7 28 GPI 6 2 Pin 6 29 GPI 7 2 Pin 5 30 GPI 8 2 Pin 4 Ground Pins 14,16,24,26 Input 16 GPO 1 Output 15 GPO 2 Pin 23 14 GPO 3 Pin 22 13 GPO 4 Pin 21 12 GPO 5 Pin 20 11 GPO 6 Pin 19 10 GPO 7 Pin 18 9 GPO 8 Pin 17 Output Pin 16,24,26

Выберите на диаграмме нужные входы и выходы для настройки вывода мониторинга и состояния

Latch Video (Фиксация видео)

Если нужно оставить текущее видео, щелкните опцию Latch Video. Это означает, что после переключения в блоке CCU сигнал из указанного источника будет выводиться на монитор до тех пор, пока не выберут другой.

Videhub Control Settings GPO match: Active Video Output: Latch Video Momentary Hold Video

Выберите Latch Video, если нужно продолжить просмотр до следующего переключения. Когда же требуется, чтобы при высвобождении переключателя происходит возврат к предыдущему источнику, щелкните Momentary Hold Video.

Momentary Hold Video (Кратковременный просмотр)

Когда выбрана данная опция, при высвобождении переключателя или джойстика выполняется переход обратно на предыдущий источник. Например, на монитор выводится видео со входа 13 при нажатии и удерживании переключателя. Если его отпустить, произойдет возврат к сигналу со входа 12.

Настройка Tally-индикации

Tally-индикатор обычно представляет собой лампочку на передней панели камеры, которая горит при передаче сигнала в эфир. Такое визуальное обозначение состояния может использоваться и на другом оборудовании.

Устройство GPI and Tally Interface имеет восемь настраиваемых выходов GPO, которые передают сигнал индикации на камеру или, при определенном направлении маршрутизации, на другую технику. В приведенном примере GPO 1 активируется в том случае, когда видео со входа 16 на коммутаторе Videohub выводится на выход 1.

Направление маршрутизации можно легко настроить в утилите Videohub Hardware Panel Setup с помощью приведенной диаграммы: достаточно просто ввести номера в полях Input и Output.

GPO match (Применить к GPO)

Чтобы скопировать настройки GPI в секцию GPO, активируйте опцию GPO match. С такой конфигурацией индикатор состояния включается при каждом изменении направления маршрутизации.

Когда данная опция активирована, секция GPO на диаграмме будет недоступна для редактирования до тех пор, пока с GPO match не уберут флажок.

Videohub Control Settings GPO match: ✓ Active

Чтобы скопировать настройки GPI в секцию GPO, активируйте опцию GPO match

Последовательное соединение нескольких устройств GPI and Tally Interface

GPI and Tally Interface имеет по восемь входов и выходов, чего достаточно для съемки большинства телепрограмм. Если же используется более восьми камер, можно подключить второе и даже третье устройство GPI and Tally Interface.

Устройство GPI and Tally Interface имеет два порта Ethernet. Один можно использовать для подключения к коммутатору Videohub, а другой — к дополнительной единице GPI and Tally Interface.

1 Подключите питание к первому устройству GPI and Tally Interface.

2C помощью стандартного Ethernet-кабеля RJ45 подключите порт IN на GPI and Tally Interface к коммутатору Videohub или компьютерной сети.
3 Подключите питание ко второму устройству GPI and Tally Interface.
4C помощью стандартного Ethernet-кабеля RJ45 подключите разъем OUT первого устройства GPI and Tally Interface к порту IN второго.

Если можно обеспечить их питанием, допускается добавление устройств GPI and Tally Interface в любом необходимом количестве.

Когда применяется несколько единиц GPI and Tally Interface, иногда трудно определить, какая из них задействована в данный момент. Щелкните конкретное устройство GPI and Tally Interface в окне Videohub Control Panels и нажмите кнопку Identify. В этом случае на нем рядом с портом IN загорится светодиод.

Последовательное соединение нескольких устройств GPI and Tally Interface с помощью Ethernet-кабеля. Каждый из них должен обеспечиваться питанием.

Добавление устройства GPI and Tally Interface по сети

Иногда требуется настроить устройство GPI and Tally Interface, которое находится в удаленном месте и доступно только по сети. Его можно добавить в список вручную. Для этого нужно ввести соответствующий IP-адрес в утилите Videohub Hardware Panel Setup.

Если IP-адрес добавляемого устройства GPI and Tally Interface неизвестен, подключите его к компьютеру через USB-порт, откройте утилиту Videohub Hardware Panel Setup и запишите IP-адрес в окне Network Settings.

Когда устройство расположено в удаленном месте и доступа к нему нет, его можно найти в сети с помощью браузера Bonjour. Данное приложение позволяет увидеть всю находящуюся в сети технику и ее IP-адреса, в том числе для GPI and Tally Interface.

1 Нажмите значок плюса в нижней части окна Videohub Control Panels.
2 Введите IP-адрес устройства GPI and Tally Interface и нажмите OK.
ЗВторое устройство GPI and Tally Interface будет добавлено в список подключенной к коммутатору Videohub техники.

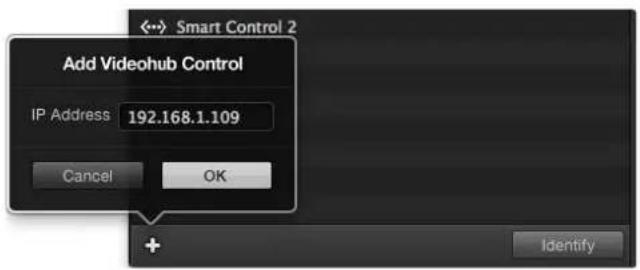

Add Videohub Control IP Address 192.168.1.109 Cancel OK + Identify

Нажмите значок плоса и введите IP-адрес добавляемого устройства GPI and Tally Interface. Нажмите кнопку Identify, чтобы на выбранной единице GPI and Tally Interface включить светодиод.

Установка устройства GPI and Tally Interface

Настройки устройства GPI and Tally Interface задают с помощью утилиты Videohub Hardware Panel Setup. Перед началом его использования может понадобиться установка последней версии ПО.

1 Подключите питание к устройству GPI and Tally Interface.

2 Подключите GPI and Tally Interface к компьютеру кабелем USB (A/B).
3 Откройте утилиту. Она определит, было ли устройство GPI and Tally Interface настроено для работы с коммутатором Videohub ранее. Если да, изменения не потребуются. В противном случае появится сообщение о том, что GPI and Tally Interface имеет конфигурацию для работы с видеомикшером ATEM и ее необходимо скорректировать для применения с коммутатором Videohub. Нажмите Yes, и через несколько секунд устройство GPI and Tally Interface будет перенастроено должным образом.

Настройка устройства GPI and Tally Interface

Когда на коммутаторе Videohub нет порта Ethernet или доступ к нему возможен только по сети, выполните следующие действия.

1 Подключите устройство GPI and Tally Interface к компьютеру кабелем USB (A/B).

2 Соедините кабелем Ethernet порт IN на устройстве GPI and Tally Interface и соответствующий разъем на видеомикшере.
3 Откройте утилиту Videohub Hardware Panel Setup.
4 В окне Videohub Control Panels должно появиться устройство GPI and Tally Interface со значком USB. Дайте ему уникальное имя, чтобы его было легко найти. Для этого установите курсор в поле Name и введите имя.
5 Для настройки IP-адреса выберите опцию Using DHCP или Using Static IP. Чтобы определиться, какая из них лучше подходит, обратитесь за помощью к системному администратору.
6В поле Remote Videohub IP введите IP-адрес коммутатора Videohub, к которому выполняется подключение. Когда оно установится, находящаяся рядом с полем красная лампочка станет зеленой, а на устройстве GPI and Tally interface загорится светодиод.

Для работы с коммутатором Videohub настройки устройства GPI and Tally Interface требуется изменить

Videohub Control Panels OB VAN 1_GPI Tally <--> Master Control <--> Smart Control 1 <--> Smart Control 2

Устройство GPI and Tally Interface подключено через порт USB

Когда IP-адрес коммутатора Videohub неизвестен, выполните следующие действия.

1 Подключите коммутатор Videohub к компьютеру через порт USB.

2 Откройте ПО Videohub и щелкните Videohub Server Preferences.

3 Запишите IP-адрес, показанный в поле Remote Videohub IP.

Ввод названия устройства GPI and Tally interface и настройка IP-адреса коммутатора Videohub, к которому выполняется подключение

Developer Information

Blackmagic Videohub Ethernet Protocol v2.3

Summary

Замена вентилятора на Universal Videohub

При замене вентилятора на коммутаторе Videohub отключать питание не требуется.

1Отыщите вентиляторный лоток в нижней части блока.
2С помощью отвертки Phillips (размер 1) открутите левый и правый винты на лотке.
3 Поддерживая лоток снизу, открытите центральный винт.
4 Теперь медленно откройте вентиляторный лоток так, чтобы показался расположенный сверху черный пластмассовый фильтр пыли.
5Одновременно наклонняя лоток вниз, аккуратно потяните его к себе, чтобы задний край отошел от рамы коммутатора Universal Videohub. Найдите неисправный вентилятор.
6К вентиляторам подходят цветные провода питания. Они подсоединены к материнской плате коммутатора Videohub с помощью пластмассовых разъемов. Поддерживая лоток, отсоедините разъемы всех трех вентиляторов. Теперь вентиляторный лоток можно полностью снять.
7Поместите вентиляторный лоток на ровную поверхность и высвободите защелки крышки на корпусе фильтра пыли.
8Снимите крышку корпуса фильтра. Откроется доступ к четырем винтам. Открутите четыре винта по углам неисправного вентилятора. Затем снимите основание корпуса фильтра пыли и неисправный вентилятор.
9Установите новый вентилятор и поставьте на место основание корпуса фильтра пыли. Закрепите корпус и вентилятор четырьмя винтами. Убедитесь, что головки винтов полностью заходят в углубления на корпусе. Если этого достичь не удалось, переверните корпус и повторите попытку.
10Поместите фильтр пыли на основание корпуса и защелкните на место крышку корпуса фильтра пыли.
11 Расположите вентиляторный лоток под основанием рамы коммутатора Universal Videohub и подключите все три провода питания к материнской плате. Три вентилятора должны сразу же включиться.
12. Аккуратно пододвиньте заднюю часть вентиляторного лотка к раме коммутатора Universal Videohub. Поднимите переднюю часть вентиляторного лотка, одновременно прижимая его к материнской плате коммутатора, чтобы задняя часть зашла на свое место, а передняя — закрылась.
13Установите на место три винта.

Помощь

Как получить помощь

Самый быстрый способ получить помощь — обратиться к страницам поддержки на сайте Blackmagic Design и проверить наличие последних справочных материалов по коммутатору Videohub.

Страницы поддержки на сайте Blackmagic Design

Последние версии руководства по эксплуатации и программного обеспечения, а также дополнительную информацию можно найти в центре поддержки Blackmagic Design на странице www.blackmagicdesign.com/ru/support.

Форум Blackmagic Design

Еще одним полезным источником информации является форум сообщества Blackmagic Design. Там можно найти ответы на типичные вопросы и быстрые решения, предлагаемые специалистами компании и опытными пользователями.

Обращение в службу поддержки Blackmagic Design

Если при помощи доступных справочных материалов решить проблему не удалось, свяжитесь с нами по электронной почте, используя форму «Отправьте нам сообщение». Можно также позвонить в ближайшее представительство Blackmagic Design, телефон которого вы найдете на нашем веб-сайте.

Как узнать используемую версию программного обеспечения

Чтобы узнать установленную версию приложения Videohub Control, откройте его на компьютере. В меню Blackmagic Videohub Control выберите About Blackmagic Videohub Control и посмотрите номер версии.

Загрузка последних версий ПО

Узнав версию ПО Blackmagic Videohub Control, перейдите в центр поддержки Blackmagic Design на странице www.blackmagicdesign.com/support, чтобы проверить наличие обновлений. Рекомендуется всегда использовать последнюю версию программного обеспечения, однако обновление лучше всего выполнять после завершения текущего проекта.

Соблюдение нормативных требований

Утилизация электрооборудования и электронной аппаратуры в Европейском Союзе

Изделие содержит маркировку, в соответствии с которой его запрещается утилизировать вместе с бытовыми отходами. Непригодное для эксплуатации оборудование необходимо передать в пункт вторичной переработки. Раздельный сбор отходов и их повторное использование позволяют беречь природные ресурсы, охранять окружающую среду и защищать здоровье человека. Чтобы получить подробную информацию о порядке утилизации, обратитесь в местные муниципальные органы или к дилеру, у которого вы приобрели это изделие.

Данное оборудование протестировано по требованиям для цифровых устройств класса A (раздел 15 спецификаций FCC) и признано соответствующим всем предъявляемым критериям. Соблюдение упомянутых нормативов обеспечивает достаточную защиту от вредного излучения при работе оборудования в нежилых помещениях. Так как это изделие генерирует и излучает радиоволны, при неправильной установке оно может становиться источником радиопомех. Если оборудование эксплуатируется в жилых помещениях, высока вероятность возникновения помех, влияние которых в этом случае пользователь должен устранить самостоятельно.

До эксплуатации допускаются устройства, соответствующие двум главным требованиям.

1 Оборудование не должно быть источником вредных помех.
2 Оборудование должно быть устойчивым к помехам, включая те, которые могут вызвать сбой в работе.

R-R-BMD-20221109001 R-R-BMD-20221109002 R-R-BMD-20221109003 MSIP-REM-BMD-201509007 MSIP-REM-BMD-201503026 MSIP-REM-BMD-201410007 MSIP-REM-BMD-201410008 MSIP-REM-BMD-201410009 MSIP-REM-BMD-201410010 MSIP-REM-BMD-201410011 MSIP-REM-BMD-201410012 MSIP-REM-BMD-201410013 MSIP-REM-BMD-201410014 R-R-BMD-201912002 R-R-BMD-201912003

Соответствие требованиям ISED (Канада)

Данное оборудование соответствует канадским стандартам для цифровых устройств класса А.

Любая модификация или использование изделия не по назначению могут повлечь за собой аннулирование заявления о соответствии этим стандартам.

Подключение к HDMI-интерфейсу должно выполняться с помощью качественного экранированного кабеля.

Данное оборудование протестировано по требованиям, предъявляемым к устройствам при работе в нежилых помещениях. При использовании в бытовых условиях оно может становиться источником помех для радиосигнала.

Правила безопасности

Во избежание удара электрическим током розетка для подключения устройства к сети должна иметь заземляющий контакт. При необходимости обратитесь за помощью к квалифицированному электрику.

Чтобы минимизировать опасность поражения электрическим током, изделие необходимо защищать от попадания брызг и капель воды.

Допускается его эксплуатация в условиях тропического климата с температурой окружающей среды до 40° С.

Для работы устройства необходимо обеспечить достаточную вентиляцию.

При установке в стойку убедитесь в том, что не нарушен приток воздуха.

Внутри корпуса не содержатся детали, подлежащие обслуживанию. Для выполнения ремонтных работ обратитесь в местный сервисный центр Blackmagic Design.

Ряд оборудования позволяет установить компактный оптический SFP-модуль. Используйте только модули типа Laser class 1.

Рекомендуемые типы SFP-модулей

- 3G-SDI: PL-4F20-311C

Допускается эксплуатация в местах не выше 2000 метров над уровнем моря.

Уведомление для жителей штата Калифорния

При работе с этим оборудованием существует возможность контакта с содержащимися в пластмассе микропримесями многобромистого бифенила, который в штате Калифорния признан канцерогеном и увеличивает риск врожденных дефектов и пороков репродуктивной системы.

Подробнее см. информацию на сайте www.P65Warnings.ca.gov.

Предупреждение для технического персонала

Перед обслуживанием отключите питание на обоих силовых разъемах.

Осторожно: плавкий предохранитель двухполюсный/в нейтрали

Блок питания в этом устройстве имеет предохранитель в линейном и нейтральном проводах и подходит для подключения к системе энергопитания типа IT в Норвегии.

Гарантия

Ограниченная гарантия

Компания Blackmagic Design гарантирует отсутствие в коммутаторе Videohub дефектов материала и производственного брака в течение 36 месяцев с даты продажи. На разъемы, кабели, охлаждающие вентиляторы, оптоволоконные модули, предохранители, клавиатуры и аккумуляторные батареи такая гарантия действует в течение 12 месяцев с даты продажи. Для моделей Videohub Master Control и Videohub Smart Control гарантия отсутствия дефектов материала и производственного брака действует в течение 12 месяцев с даты продажи. Если во время гарантийного срока будут выявлены дефекты, Blackmagic Design по своему усмотрению выполнит ремонт неисправного изделия без оплаты стоимости запчастей и трудозатрат или заменит такое изделие новым.

Чтобы воспользоваться настоящей гарантией, потребитель обязан уведомить компанию Blackmagic Design о дефекте до окончания гарантийного срока и обеспечить условия для предоставления необходимых услуг. Потребитель несет ответственность за упаковку и доставку неисправного изделия в соответствующий сервисный центр Blackmagic Design с оплатой почтовых расходов. Потребитель обязан оплатить все расходы по доставке и страхованию, пошлины, налоги и иные сборы в связи с возвратом изделия вне зависимости от причины возврата.

Настоящая гарантия не распространяется на дефекты, отказы и повреждения, возникшие из-за ненадлежащего использования, неправильного ухода или обслуживания. Компания Blackmagic Design не обязана предоставлять услуги по настоящей гарантии: а) для устранения повреждений, возникших в результате действий по установке, ремонту или обслуживанию изделия лицами, которые не являются персоналом Blackmagic Design; б) для устранения повреждений, возникших в результате ненадлежащего использования или подключения к несовместимому оборудованию; в) для устранения повреждений или дефектов, вызванных использованием запчастей или материалов других производителей; г) если изделие было модифицировано или интегрировано с другим оборудованием, когда такая модификация или интеграция увеличивает время или повышает сложность обслуживания изделия. НАСТОЯЩАЯ ГАРАНТИЯ ПРЕДОСТАВЛЯЕТСЯ КОМПАНИЕЙ BLACKMAGIC DESIGN ВМЕСТО ЛЮБЫХ ДРУГИХ ПРЯМО ВЫРАЖЕННЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ. КОМПАНИЯ BLACKMAGIC DESIGN И ЕЕ ДИЛЕРЫ ОТКАЗЫВАЮТСЯ ОТ ЛЮБЫХ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ КОММЕРЧЕСКОЙ ЦЕННОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО ОПРЕДЕЛЕННОЙ ЦЕЛИ. ОТВЕТСТВЕННОСТЬ BLACKMAGIC DESIGN ПО РЕМОНТУ ИЛИ ЗАМЕНЕ НЕИСПРАВНЫХ ИЗДЕЛИЙ ЯВЛЯЕТСЯ ПОЛНЫМ И ИСКЛЮЧИТЕЛЬНЫМ СРЕДСТВОМ ВОЗМЕЩЕНИЯ, ПРЕДОСТАВЛЯЕМЫМ ПОТРЕБИТЕЛЮ В СВЯЗИ С КОСВЕННЫМИ, ФАКТИЧЕСКИМИ, СОПУТСТВУЮЩИМИ ИЛИ ПОСЛЕДУЮЩИМИ УБЫТКАМИ, ВНЕ ЗАВИСИМОСТИ ОТ ТОГО, БЫЛА ИЛИ НЕТ КОМПАНИЯ BLACKMAGIC DESIGN (ЛИБО ЕЕ ДИЛЕР) ПРЕДВАРИТЕЛЬНО ИЗВЕЩЕНА О ВОЗМОЖНОСТИ ТАКИХ УБЫТКОВ. BLACKMAGIC DESIGN НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРОТИВОПРАВНОЕ ИСПОЛЬЗОВАНИЕ ОБОРУДОВАНИЯ СО СТОРОНЫ ПОТРЕБИТЕЛЯ. BLACKMAGIC DESIGN НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА УБЫТКИ, ВОЗНИКАЮЩИЕ ВСЛЕДСТВИЕ ИСПОЛЬЗОВАНИЯ ЭТОГО ИЗДЕЛИЯ. РИСКИ, СВЯЗАННЫЕ С ЕГО ЭКСПЛУАТАЦИЕЙ, ВОЗЛАГАЮТСЯ НА ПОТРЕБИТЕЛЯ.

© Copyright 2023 Blackmagic Design. Все права защищены. Blackmagic Design, DeckLink, HDLink, Workgroup Videohub, Multibridge Pro, Multibridge Extreme, Intensity и "Leading the creative video revolution" зарегистрированы как товарные знаки в США и других странах. Названия других компаний и наименования продуктов могут являться товарными знаками соответствующих правообладателей.

Blackmagic

Videohub
