РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Heat controller duo II Aqua Medic

RUS Инструкция по эксплуатации

Пожалуйста, внимательно ознакомьтесь с инструкцией

перед использованием прибора! С. 23-25

5. иРпнеёы КеchníфОеы

Руководство по эксплуатации RUS

Цифровой терморегулятор для измерения и регулирования температуры воды и грунта в аквариуме

При покупке этого цифрового терморегулятора для измерения и регулирования температурного режима Вы выбрали качественное изделие. Он разработан специально для использования в аквариуме и был протестирован специалистами. С помощью этого прибора Вы сможете всегда измерять и регулировать температуру воду в Вашем аквариуме, а также обеспечивать постоянный и равномерный продув грунта.

1. Комплектация

Aqua Medic heat controller duo II – это серийный прибор, оснащенный температурным сенсором и готовый к подключению. К двойной штепсельной розетке подключаются регулируемые приборы (обогреватель, нагревательный кабель или обогревающий мат).

2. Описание

Штепсельная розетка 2 предусмотрена для синхронной регулировки с помощью таймера нагревательного кабеля или обогревающих матов. Штепсельной розеткой 1 можно управлять включением обогревателя аквариума. Максимальная включаемая мощность – около 1.200 Вт.

3. Эксплуатация

• подготовить подключение в сеть 220 В
• жестко установить в аквариуме температурный датчик (с помощью присоски или держателя электродов). Через несколько минут балансировки датчик показывает текущую температуру воды в аквариуме.

SET heat controller duo 3 3/2/3 HODE NEW 22.4°C 500-02 TIMER AQUA/MEDIC 1 2 4

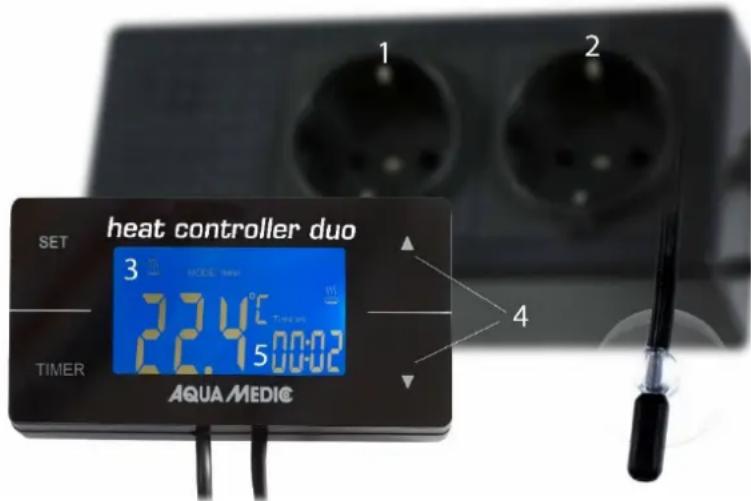

Рис. 1: heat controller duo II

1. штепсельная розетка 1 для подключения обогревателя
2. штепсельная розетка 2 для подключения нагревательного кабеля
3. символ режима нагрева
4. кнопка со стрелкой для настройки параметров
5. индикатор и таймер нагревательного кабеля ON - OFF

4. Регулировка

Для программирования контроллера нажмите кнопку «SET». Сохранённое целевое значение начнёт мерцать и его можно изменить при помощи кнопок. Если не нажимать клавиши некоторое время, индикация вернётся в режим измерения. Если некоторое время держать соответствующую кнопку нажатой, то значения начнут изменяться быстрее.

После ещё одного нажатия кнопки SET индикация переключится в режим настройки значений точности измерения и сохранит предыдущее значение. При помощи кнопок со стрелками можно выставить нужное значение с шагом в 1 °C. При повторном нажатии кнопки SET прибор переключится отображение тревожного значения.

AQUA MEDIC

После превышения целевого плюс тревожного значений во время работы прозвучит тревожный сигнал. Это значение также может быть настроено при помощи клавишей со стрелками. Введённые значения будут сохранены в случае, если несколько секунд не будет нажато ни одной клавиши. При этом индикация вернётся в режим измерения. Когда измеряемая температура упадёт ниже введённого целевого значения на величину заданного шага точности измерения прибор включит силовую розетку и потребитель (нагреватель). В случае режима охлаждения включится подключенный к ней вентилятор.

Пример: Целевое значение выставлено на 25 °C, точность измерения при охлаждении и нагреве 1 °C. При понижении температуры до 24 °C (целевое значение минус точность измерения) включится нагреватель. При повышении температуры до целевого значения (в данном случае 25 °C) нагреватель снова отключится. В режиме охлаждения поведение прибора меняется с точностью до наоборот.

SET+▲: При нажатии этой комбинации клавиш в течение нескольких секунд можно включить (на дисплее появится «On») или выключить дисплей на длительное время. Постоянная работа индикации может сократить время службы дисплея.

TIMER +▲: Сброс. Настройки контроллера будут сброшены до заводских.

▲+▼: Нажатием этой комбинации на протяжении нескольких секунд прибор переводится в режим переключения между единицами измерения температуры (Цельсий/Фаренгейт). При помощи кнопок со стрелками меняются единицы измерения

При удержании кнопки «SET» в течение нескольких секунд начинает моргать значение «обогрев» / «охлаждение» вверху дисплея. Теперь можно при помощи кнопок со стрелками менять режим на обогрев или охлаждение. Соответствующее значение будет сохранено, если не нажимать кнопки.

Опция „COOL“ может быть использована, если при слишком высокой температуре необходимо для охлаждения включить вентилятор. Нагревательный кабель не должен быть при этом слишком плотно уложен (максимально 10 Вт на 100 литров), для того чтобы без значительного прогрева воды в аквариуме происходило незначительное омывание грунта.

При краткосрочном нажатии клавиши «TIMER» вызывается меню таймера. При дальнейшем нажатии клавиши «TIMER» происходит переключение между часами, минутами, режимами ON и OFF для времени. Здесь можно настроить как долго должен быть включен кабель для обогрева (00:00 до 99:59). Самыми подходящими являются значения в 15 минут (00:15). Введение времени ON и OFF происходят при помощи стрелок. Сохранение происходит автоматически, если не нажимать клавиш. При работе прибора на экране можно видеть время таймера, т.е. время, которое будет включен или выключен кабель подогрева.

2. SSS
4. 5.

Рис. 2: Индикация

1. охлаждение включено
2. обогрев включен

3. кабель подогрева включен

4. слишком высокая температура (температура > целевое значение + тревожное значение). Также мерцает НН.Н

5. слишком низкая температура (температура < целевое значение + тревожное значение). Дополнительно мерцает LL.L

Чтобы запрограммированные данные при отключении электричества не были потеряны, heat controller duo II снабжен аккумуляторной батарейкой. После ввода в эксплуатацию, чтобы сохранить данные в памяти, требуется около 24 часов для зарядки батарейки.

В целях гарантии сохранения данных следует, особенно в случае отключения электричества, проверять установленные значения.

5. Технические характеристики

индикатор: 0,1 °C
диапазон измерения: 0,0 до + 50,0 °C
чувствительность: 0,1 °C
предельная нагрузка на контакты: 1.200 Вт при 220 В АС
рабочий диапазон: 0 – 50 °C
точность регулирования: +/- 1 °C
источник питания: 220 В / 50 Гц
влажность: < 85%

6. Гарантия

АВ Aqua Medic GmbH предоставляет 24-месячную гарантию со дня приобретения на все дефекты по материалам и на все производственные дефекты прибора. Подтверждением гарантии служит оригинал чека на покупку. В течение гарантийного срока мы бесплатно отремонтируем изделие, установив новые или обновленные детали. Гарантия распространяется только на дефекты по материалам и производственные дефекты, возникающие при использовании по назначению. Она не действительна при повреждениях во время транспортировки или при ненадлежащем обращении, халатности, неправильном монтаже, а также при вмешательстве и изменениях, произведенных в несанкционированных местах. В случае проблем с прибором, возникших в период или после гарантийного срока, пожалуйста, обращайтесь к дилеру. Все дальнейшие шаги решаются дилером и фирмой АВ Aqua Medic. Все жалобы и возвраты, которые не отправлены нам через специализированных дилеров, не принимаются к рассмотрению. АВ Aqua Medic GmbH не несет ответственности за повторные повреждения, возникающие при использовании прибора.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany - оставляем за собой право на технические изменения конструкции - 08/2020/v4
