РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ humiFog multizone Carel

RUS Руководство пользователя

READ CAREFULLY IN THE TEXT!

MISES EN GARDE

Увлажнители компании CAREL INDUSTRIES Hq разрабатываются по современным технологиям и все подробности работы и технические описания приведены в эксплуатационной документации, прилагающейся к каждому изделию. Кроме этого, технические описания продукции опубликованы на сайте www.carel.com. Для гарантии оптимального использования каждое изделие компании CARELINDUSTRIESHq в зависимости от степени его сложности требует определенной настройки конфигурации, программирования и правильного ввода в эксплуатацию. Несоблюдение требований и инструкций, изложенных в руководстве пользователя, может привести к неправильной работе или поломке изделия; компания CAREL INDUSTRIES Hq не несет ответственности за подобные повреждения. Вся ответственность и риски при изменении конфигурации оборудования и адаптации для соответствия конечным требованиям Заказчика полностью ложится на самого Заказчика (производителя, разработчика или наладчика конечной системы). В подобных случаях компания CAREL INDUSTRIES Hq предлагает заключить дополнительные соглашения согласно которым специалисты компании выступят в качестве экспертов и предоставят необходимые консультации по установке/вводу в эксплуатацию/использованию оборудования; однако, компания не несет ответственность за работу оборудования и установку при несоблюдении правил техники безопасности и инструкций, изложенных в настоящем руководстве и других технических документах. Кроме вышеуказанных инструкций и требований необходимо соблюдать следующие правила безопасности:

• УДАР ТОКОМ

- Увлажнитель содержит электрические компоненты. Перед проведением работ по установке или обслуживанию увлажнителя необходимо отключить питание.

• ПРОТЕЧКА ВОДЫ

- Увлажнитель регулярно автоматически доливает/сливает некоторое количество воды. Нарушение соединений и неисправность увлажнителя может привести к утечке воды.

• Для изотермических увлажнителей: ОЖОГИ

- В состав увлажнителя входят компоненты, нагревающиеся до высокой температуры (100°C/212°F).

- Для газовых изотермических увлажнителей: УТЕЧКА ГАЗА

- Увлажнитель подсоединяется к газопроводу. Нарушение соединений и неисправность увлажнителя может привести к утечке газа.

- Во время установки изделия необходимо произвести заземление, подключив желто зеленый контакт увлажнителя.

- Условия эксплуатации и напряжение питания должны соответствовать номиналам, указанным на заводской табличке.

- Изделие предназначено исключительно для увлажнения воздуха внутри помещений (непосредственно или через воздуховоды). Кроме этого, в адиабатических увлажнителях водно-распылительного типа процесс увлажнения также происходит через распылитель.

- Все работы по установке, вводу в эксплуатацию и техническому обслуживанию изделия выполняются только квалифицированным персоналом, прошедшим необходимый инструктаж по технике безопасности и обученным правильному выполнению всех требований по эксплуатации изделия.

- Для выработки пара используется вода, соответствующая требованиям, приведенным в настоящем руководстве.

- Внимание. Для адиабатических увлажнителей водно-распылительного типа используется деминерализованная питьевая вода (см. руководство). Кроме этого, частицы воды, не поглощенные воздухом, должны стекать в каплесборник (в секции увлажнения) и удаляться каплеотделителем (в конце секции увлажнения).

- Все виды работ с изделием должны осуществляться в соответствии с инструкциями, содержащимися в данном руководстве и на заводских табличках. Все действия по эксплуатации и модификации продукта, осуществляемые без разрешения со стороны изготовителя, считаются недопустимыми. Компания CAREL INDUSTRIES Hq не несет ответственности в подобных случаях.

- Разрешается открывать изделие только согласно инструкциям, приведенным в данном руководстве.

- Необходимо соблюдать все действующие стандарты, распространяющиеся на месте установки изделия.

- Необходимо обеспечить защиту изделия от детей и животных.

- Запрещается устанавливать и эксплуатировать изделие вблизи предметов, которые могут испортиться от контакта с водой (или конденсатом). Компания INDUSTRIES Hq снимает с себя всякую ответственность за причинение прямого или косвенного ущерба в результате утечек воды из увлажнителя.

- Если специально не указано в настоящем руководстве, запрещается

использовать коррозионно-активные химические составы, растворители и сильнодействующие чистящие средства для мойки внутренних и наружных поверхностей изделия.

- Берегите изделие от падений, ударов. В противном случае могут повредиться внутренние цепи и механизмы изделия.

- Для адиабатических увлажнителей водно-распылительного типа: воду следует распределять при помощи специальных распределительных коллекторов ("решетки") или через распределительные системы, указанные компанией CAREL INDUSTRIES Hq.

- Для изотермических увлажнителей: такие увлажнители не предназначены для производства пара под давлением (давление обычное, атмосферное). Компания CAREL INDUSTRIES Hq рекомендует применять только рекомендованные распределительные устройства. В противном случае, компания снимает любую ответственность.

Компания CAREL INDUSTRIES Hq регулярно занимается разработкой новых и совершенствованием имеющихся изделий. Поэтому, компания CAREL сохраняет за собой право изменения и усовершенствования любых упомянутых в данном руководстве изделий без предварительного уведомления. Изменения технически данных, приведенных в руководстве, также осуществляется без обязательного уведомления. Степень ответственности компании CAREL INDUSTRIES Hq в отношении собственных изделий регулируется общими положениями договора CAREL INDUSTRIES Hq, представленного на сайте www.carel.com и/или дополнительными соглашениями, заключенными с заказчиками; в частности, компания CAREL INDUSTRIES Hq, ее сотрудники и филиалы/подразделения не несут ответственности за возможные издержки, отсутствие продаж, утрату данных и информации, расходы на взаимозаменяемые товары и услуги, повреждения имущества и травмы людей, а также возможные прямые, косвенные, случайные, наследственные, особые и вытекающие повреждения имущества вследствие халатности, установки, использования или невозможности использования оборудования, даже если представители компании CAREL INDUSTRIES Hq или филиалов/подразделений были уведомлены о вероятности подобных повреждений.

Изделие произведено с применением металлических и пластиковых деталей. Согласно Европейской директиве 2002/96/ЕС, опубликованной 27 января 2003 года и действующим государственным законам, обращаем Ваше внимание на следующее:

1. Изделия не утилизируются вместе с обычными городскими отходами, а собираются и утилизируются отдельно;
2. Следует использовать государственные или частные системы сборки и переработки отходов, установленные государственными законами. Вместо этого, можно вернуть отработавшее ресурс оборудование дистрибьютору при приобретении нового оборудования;
3. Изделие может содержать вредные вещества: неправильная эксплуатация или утилизация изделия может нанести вред здоровье людей и окружающей среде;
4. Символ перечеркнутого мусорного ящика, указанный на изделии, упаковочном материале или руководстве по эксплуатации означает, что изделие выпущено на рынок позднее 13 августа 2005 года и утилизируется отдельно;
5. Наказание за незаконную утилизацию электрических и электронных изделий устанавливается государственными органами надзора за ликвидацией отходов.

Гарантия на материалы: 2 года (с даты изготовления, включая расходные материалы).

Сертификат: изделия компании CAREL INDUSTRIES HQ соответствуют требованиям стандарта качества ISO 9001.

ВНИМАНИЕ: во избежание электромагнитных наводок не рекомендуется прокладывать кабели датчиков и цифровые сигнальные линии вблизи силовых кабелей и кабелей индуктивных нагрузок. Запрещается прокладывать силовые кабели (включая провода распределительного щитка) в одном кабелеканале с сигнальными кабелями.

READ CAREFULLY IN THE TEXT!

Содержание

1. ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ 7

1.1 Профилактическое обслуживание фильтра воды ....7

2. ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ НАСОСА 8

2.1 Проверка уровня масла....8
2.2 Замена масла, прокладок и клапанов....8

3. ЗАМЕНА КОМПОНЕНТОВ В ШКАФУ 9

3.1 Двигатель, насос и сопутствующие компоненты....9
3.2 Замена электрических компонентов в шкафу 10

4. ЗАПЧАСТИ РАСПЫЛИТЕЛЬНОЙ СИСТЕМЫ ДЛЯ ВОЗДУХОВОДОВ 11

4.1 Перечень запчастей распылительной системы для воздуховодов 11

5. ЗАМЕНА И МОЙКА ДЕТАЛЕЙ РАСПЫЛИТЕЛЬНОЙ СИСТЕМЫ ДЛЯ ВОЗДУХОВОДОВ 12

5.1 Протечка воды 12
5.2 Замена 12

6. ЗАПЧАСТИ РАСПЫЛИТЕЛЬНОЙ СИСТЕМЫ ДЛЯ ПОМЕЩЕНИЙ 13

6.1 Перечень запчастей распылительной системы для помещений 13

7. ЗАМЕНА И МОЙКА ДЕТАЛЕЙ РАСПЫЛИТЕЛЬНОЙ СИСТЕМЫ ДЛЯ ПОМЕЩЕНИЙ 14

7.1 Протечка воды 14
7.2 Мойка....14
7.3 Замена 14

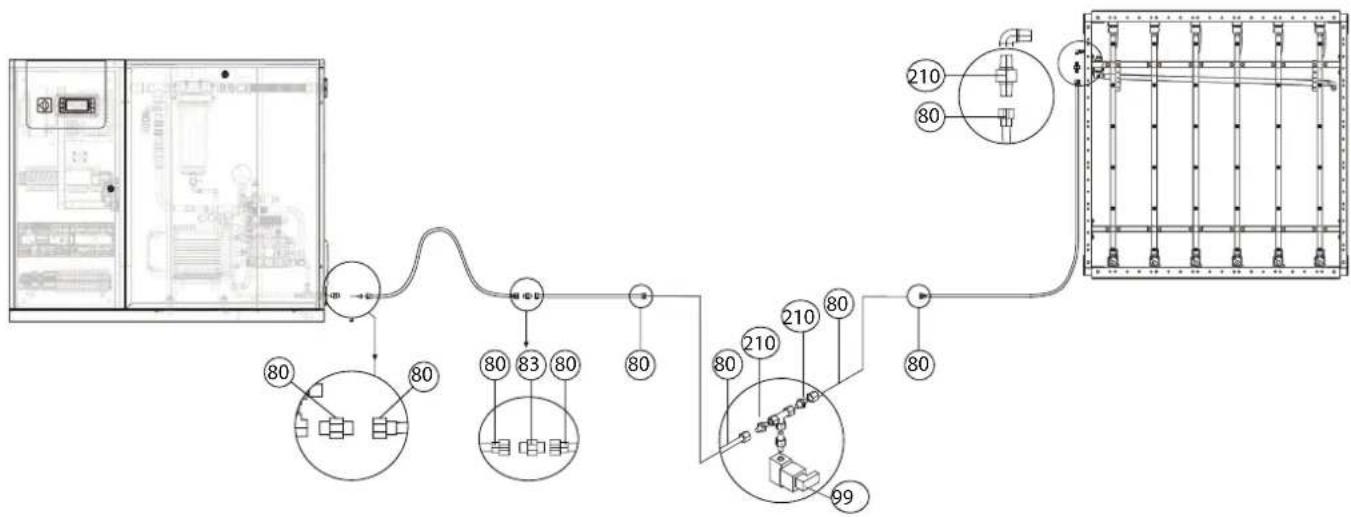

8. ЗАПЧАСТИ ДЛЯ ПОДСОЕДИНЕНИЯ ОБОРУДОВАНИЯ НИМИFOG И РАСПЫЛИТЕЛЬНОЙ СИСТЕМЫ

15

1. ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Hacoc

Проверка каждый месяц каждые 1000 часовфильтры воды X
проверка уровня масла X	____
замена масла X
замена прокладок и клапанов X	____

Tab. 1.a

Важно: После первых 50 часов наработки следует сменить масло в насосе.

Внимание: если по результатам проверки, проводимой через каждые 1000 ч, признаков утечки и неисправностей не выявлено, можно рассмотреть возможность переноса замены на более позднее время. Как правило в оптимальных условиях работы необходимость замены возникает примерно через 3000 ч наработки.

Распылительная система для воздуховодов и помещений
Визуальный осмотр каждые 1000 часов

забитые форсунки X
электромагнитные клапаны X
аксессуары	X
дренаж и вода	X
каплеотделитель	X

Tab. 1.b

При установке в воздушных кондиционерах и воздуховодах также необходимо соблюдать требования государственных стандартов на обслуживание (ASHRAE 12-2000, VDI 6022, UNI 8884, VDI 3803 и др.).

Обратите внимание:

• ответственные за обслуживание сотрудники обязаны обнулять счетчик часов наработки после работ по профилактическому обслуживанию, указанных в графах "после 50 часов", "каждые 2000 часов" и "каждые 4000 часов". В противном случае система прекратит выдавать предупреждения о необходимости проведения обслуживания (инструкции по обнулению счетчика часов наработки см. в разделе 9.8 Меню техобслуживания/подменю f/окно 02);
• ответственные за обслуживание сотрудники несут ответственность за любую неисправность вследствие несвоевременного обслуживания. По истечении первых 50 часов наработки контроллер выдает предупреждение "C5" (запрос обслуживания), а затем в качестве напоминания начинает выдавать предупреждение "CL" (запрос регламентного обслуживания) каждые 2000 часов наработки;
• если не заменить масло после первых 50 часов наработки, это может привести к серьезным повреждениям насосов и сократить срок службы;
• сигналы запроса обслуживания не прерывают работы оборудования humiFog.

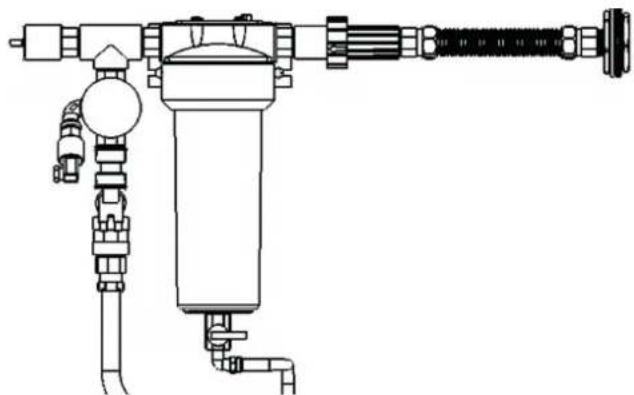

1.1 Профилактическое обслуживание фильтра воды

Проверка фильтров осуществляется каждый месяц. Замена 9" фильтра (Рис. 1.с) требуется только при условии, что разность показаний давления двух манометров на РИС 1.а превышает 0.5 бар.

1. подготовьте доступ к водному контуру;
2. откройте кран водоснабжения;
3. проверьте разность давления на фильтре воды.

ΔP= PIN - PUSC ≤ 0.5 бар? ДА ≠ перейти к остальным работам по

обслуживанию

NET = заменить картриджи

1. выключите оборудование humiFog;
2. перекройте кран водоснабжения;
3. подготовьте доступ к водному контуру;
4. слейте воду из фильтра: откройте нижний кран фильтра и нажмите пробку в верхней части фильтра, чтобы слить воду (Рис. 1.b).

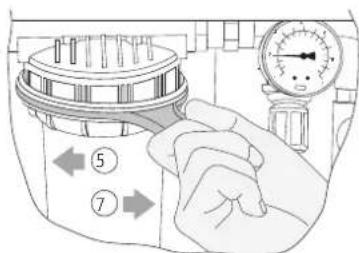

5. откройте фильтр: штатным приспособлением из комплекта фильтра открытите гайку (Рис. 1.d);

6. замените картридж;

7. закройте фильтр (Рис. 1.d);

8. наполните фильтр водой:

9. закройте нижний кран фильтра;

10. откройте кран водоснабжения (внешний);

11. надавите правую черную пробку фильтра, чтобы вокруг нее выступила вода (Рис. 1.с);
    • вытрите выступившую воду

12. перекройте секцию водного контура;

13. включите оборудование humiFog;

14. картриджи фильтра изготовлены из полипропилена: утилизация картриджей осуществляется согласно местным стандартам/нормативам.

Обслуживаемый комплект фильтра

60 µm

Рис. 1.b

2. ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ НАСОСА

2.1 Проверка уровня масла

Визуальная проверка уровня масла проводится ежемесячно. На рисунке показан правильный уровень масла по уровнемеру.

На рисунке показан вид спереди прозрачного уровнемера масла из оргстекла.

Если уровень ниже показанной на рисунке отметки, необходимо долить масла; при обнаружении утечки масла, пожалуйста, обращайтесь в компанию CAREL.

2.2 Замена масла, прокладок и клапанов

Замена масла проводится после каждых 4000 часов наработки. При этом также заменяются прокладки и клапаны.

Замена масла

1. выключите оборудование humiFog;
2. перекройте кран водоснабжения;
3. подготовьте доступ к водному контуру;

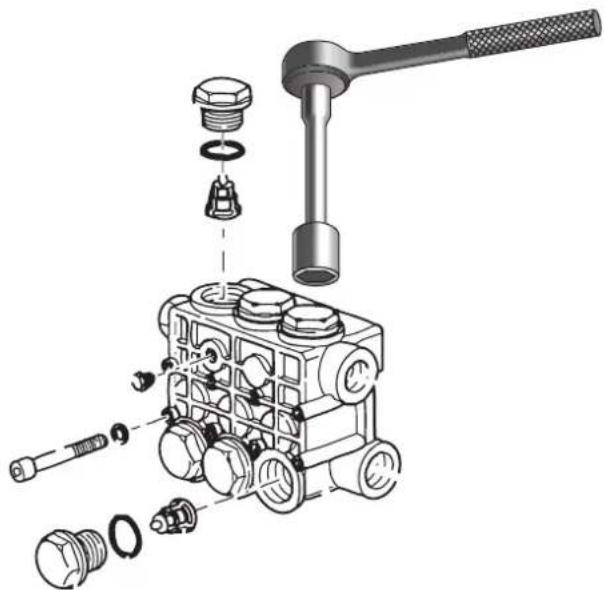

4. снимите желтый колпачок сверху насоса и вытащите пробку слива масла, которая находится сзади насоса;
5. слейте масло и поставьте пробку на место;
6. утилизация масла осуществляется в соответствии с местными стандартами;
7. залейте масло (ISO 68) SAE 20 W - 30 W до необходимого уровня (примерно 350мл масла);
8. поставьте на место верхний колпачок;
9. перекройте секцию водного контура;
10. включите оборудование humiFog.

1. выключите оборудование humiFog;
2. перекройте кран водоснабжения;
3. подготовьте доступ к водному контуру;
4. отсоедините провода от манометра, сигнализатора высокого давления, предохранительного электромагнитного клапана и датчика NTC (Рис. 4.b);
5. отсоедините шланг от штуцера насоса;
6. открытите 8 винтов с шестигранной головкой, которые крепят крышку насоса к сливной емкости;
7. замените прокладки;
8. затяните 8 винтов с шестигранной головкой, которые крепят головку насоса к сливной емкости;
9. подсоедините шланг к штуцеру насоса;
10. подсоедините провода к манометру, сигнализатору высокого давления, предохранительному электромагнитному клапану и датчику NTC;
11. перекройте секцию водного контура;
12. включите оборудование humiFog.

1. выключите оборудование humiFog;
2. перекройте кран водоснабжения;
3. подготовьте доступ к водному контуру;
4. открытите три колпачка сверху и спереди крышки насоса;
5. замените 6 клапанов;
6. заверните три колпачка сверху и спереди крышки насоса;
7. перекройте секцию водного контура;
8. включите оборудование humiFog.

UAKVGO1500	Комплект клапана и прокладка для UA 100-200-320 с насосом из латуни
UAKVGO1800	Комплект клапана и прокладка для UA 460-600 с насосом из латуни
UAKVGX1500	Комплект клапана и прокладка для UA 100-200-320 с насосом из нерж. стали
UAKVGX1800	Комплект клапана и прокладка для UA 460-600с насосом из нерж. стали

Чтобы обнулить счетчик часов наработки, откройте меню "maintenance -> hour counter". При этом потребуется ввести пароль, предусмотренный для специалистов по обслуживанию.

3. ЗАМЕНА КОМПОНЕНТОВ В ШКАФУ

3.1 Двигатель, насос и сопутствующие компоненты

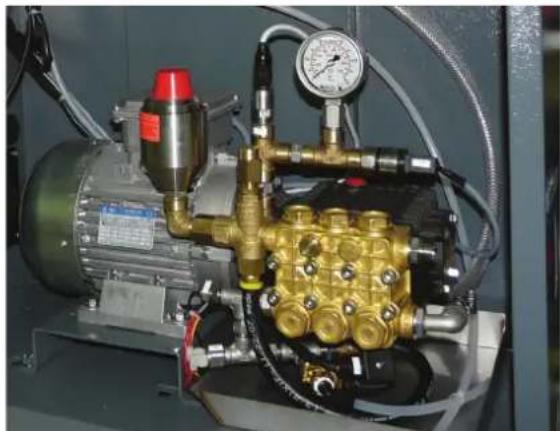

В данном разделе приводится порядок замены двигателя, насоса и внешних компонентов, подсоединенных непосредственно к этим агрегатам.

1. выполните пункты №1 - 6 в параграфе 2.2 "Замена прокладок";
2. отсоедините кабель питания от двигателя. Не повредите клеммы подсоединения кабелей!
3. снимите термодатчики (Рис. 4.b поз. F);
4. снимите разъемы с термодатчиков (Рис. 4.b поз. В), сигнализатора высокого давления (Рис. 4.b поз. С) и предохранительного клапана (Рис. 4.b поз. Д);
5. открытите и снимите опору насоса со шкафа;
6. снимите двигатель и насос со шкафа;

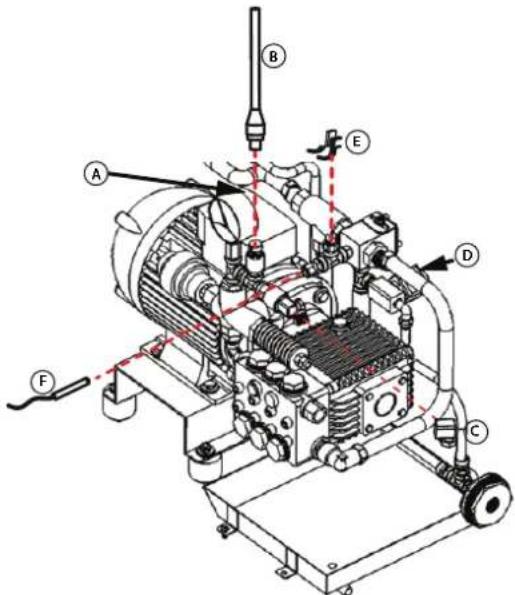

A. Крышка соединительных разъемов двигателя
В. Разъем датчика давления
С. Разъем сигнализатора высокого давления
D. Разъем перепускного электромагнитного клапана
E. Контактная пластина термоклапана
F. Датчик температуры NTC

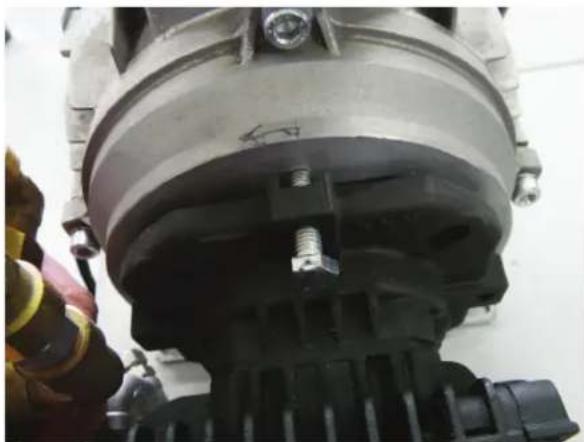

1. открытите винты между насосом и двигателем. Если насос не удается снять, попробуйте снять за стяжные винты (Рис. 4.c);

2. открытите двигатель с плиты;

Важно: Запрещается ослаблять винт между двигателем и насосом.

Теперь, насос можно заменить (см. дальше для замены насоса).

1. снимите все необходимые детали в указанном порядке;
2. снимите рециркуляционный клапан в указанном порядке; теперь, можно заменить насос;
3. соберите все детали в обратном порядке;
4. нанесите жидкий герметик Teflon в местах соединения высокого давления. Подождите не менее 6 часов, чтобы герметик Teflon подсох. Затем, можно открыть подачу воды в собранные узлы;
5. откройте кран водоснабжения;
6. наполните фильтры водой (Рис. 1.с);
7. перекройте секцию водного контура;
8. включите оборудование humiFog.

UAKP100D00 Комплект латунного насоса для UA100

UAKP100D01 Комплект насоса из нержавеющей стали для UA100

UAKP100D12 Комплект насоса из нержавеющей стали для UA100 + sm +

без содержания силикона

UAKP200D00 Комплект латунного насоса для UA200

UAKP200D01 Комплект насоса из нержавеющей стали для UA200

UAKP200D02 Комплект насоса из нержавеющей стали для UA200 + sm +

без содержания силикона

UAKP200D10 Комплект латунного насоса для UA200 + sm

UAKP200D11 Комплект насоса из нержавеющей стали для UA200 +sm

UAKP200D12 Комплект насоса из нержавеющей стали для UA200 + sm + без содержания силикова

UAKP320D10 Комплект латунного насоса для UA300 + sm

UAKP320D11 Комплект насоса из нержавеющей стали для UA320+sm

UAKP320D12 Комплект насоса из нержавеющей стали для UA320.1 sm

без содержания силикона

UAKP460D10 Комплект латунного насоса для UA450 + sm

UAKP460D11 Комплект насоса из нержавеющей стали для UA460 + sm

UAKP460D12 Комплект насоса из нержавеющей стали для UA460 + sm +

без содержания силикона

UAKP600D10 Комплект латунного насоса для UA600 + sm

UAKP600D11 Комплект насоса из нержавеющей стали для UA600 +sm

UAKP600D12 Комплект насоса из нержавеющей стали для UA600 + sm +

без содержания силикона

UAKP1KOD10 Комплект латунного насоса для UA1KO + sm

UAKP1K0D11 Комплект насоса из нержавеющей стали для UA1K0 +5m

UAKP1K0D12 Комплект насоса из нержавеющей стали для UA1K0 + sm +

без содержания силикона

UAKM075F50 Комплект электродвигателя (Тл.с.)

для UA100HD UA200HD UA100ZD UA200ZD

UAKM150F50 Комплект электродвигателя мощностью 2 л.с.

для UA320HD-UA460HD-UA320ZD-UA460ZD

UAKM220-50 Комплект электродвигателя мощностью 3 п.с для UA600HD UA600ZD

UAKM300F50 Комплект электродвигателя мощностью 3 л.с. для UA1KOHL UA1KOZ

UAKM075F60 Комплект электродвигателя (1 л.с.)

для UA100HU-UA200HU-UA100ZU-UA200ZU

UAKM150F60 Комплект электродвигателя мощностью 2 л.с.

для UA360I IU-UA420I IU-UA360ZU-UA420ZU

UAKM220160 Комплект электродвигателя мощностью 3 л.с. для UA600HU-UA6007U

UAKM300F60 Комплект электродвигателя мощностью 3 л.с. для UA1KOHM UA1KOZM

Tab. 3.a

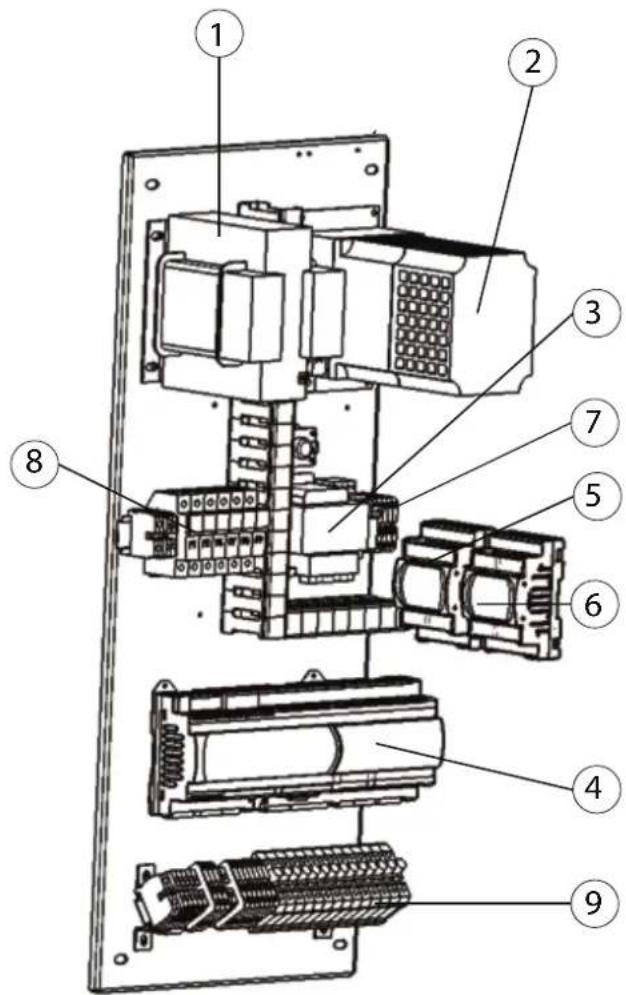

3.2 Замена электрических компонентов в шкафу

Позиция Шифр Описание

1 UAKTRB0000 Tрансформатор 400 BA
	UAKTRB1000 Tрансформатор 600 BA (UA600... и UA1K0...)
2 UAKVFD07	50 UA100/200**** - инвертер 0,75 кВт 230 В
	UAKVFD1500 UA320/460**** - инвертер 1,5 кВт 230 В
	UAKVFD2200 UA600**** - инвертер 2,2 кВт 230 В
	UAKVFD3000 UA1K0**** - инвертер 3 кВт 400-460 В
3 URKTR2000 Tрансформатор 100 BA
4 UAKPCO51	100 Контроллер рС O5+ large для UAXXXHX4XX
	UAKPCO5Z00 Контроллер рСО5+ large для UAXXXZX4XX
	UAKPCO5500 Контроллер рСО5+ large для UAXXXSX4XX
5	PCOUMI2000 pCO umid
6 PCOE0048	500 Дополнительный модуль входов/выходов
		pCO с поддержкой RS485
7 UAKREL24	040 реле 24 В с 4 перекидными контактали
8 UAKFUSET	R0 Комплект предохранителя трансформатора
9 UAKFUSEVA	A0 Комплект предохранителя клапана

Tab. 3.b

Замена инвертера

1. отсоедините кабели;
2. аккуратно снимите инвертер;
3. установите новый инвертер;
4. подсоедините кабели;
5. проверьтеправильностьзаземленияэкрановкабеляуправления(li1, +2) и кабеля питания (U, V, W, PE);
6. установите крышку клеммных соединений на место;
7. закройте отсек электрических соединений;
8. включите оборудование humiFog.

4. ЗАПЧАСТИ РАСПЫЛИТЕЛЬНОЙ СИСТЕМЫ ДЛЯ ВОЗДУХОВОДОВ

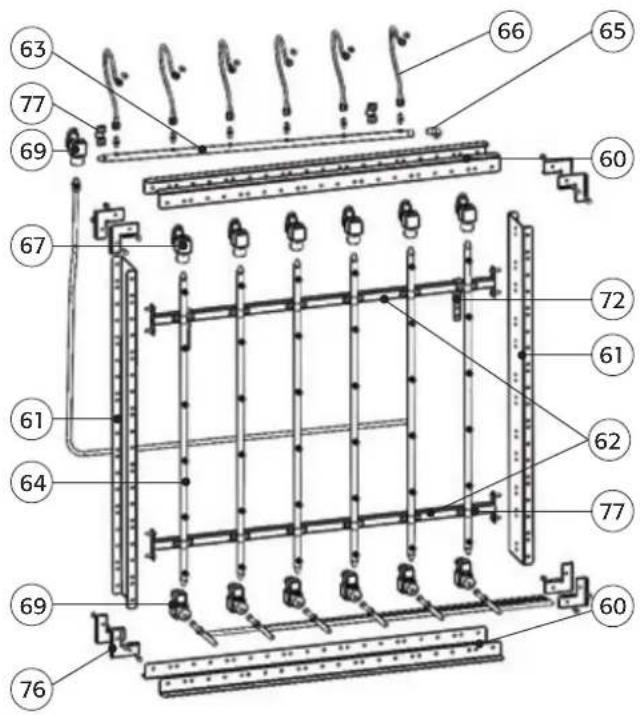

4.1 Перечень запчастей распылительной системы для воздуховодов

Важно:

• нанесите жидкий герметик Tefl оп на места соединений водопровода (герметик рассчитан на давление воды максимум 100 бар);
• подождите 3 часа, чтобы герметик схватился.

Поз.	Наименование	Шифр	Примечания
60	Г-образный профиль	98C733P**	** = длина относительно количества модулей 3–18 м
61	С-образный боковой профиль	98C657P1**
62	Опора вертикального коллектора	98C657P1**
63	Горизонтальный коллектор	98C733P4**
64	Вертикальный коллектор	98C585P2**
65	Коленчатый патрубок с наружной/внутренней резьбой G1/4"	1309610AXX
66	Шланг G1/8"	14C531A097
67	Электромагнитный клапан 24 В 50 Гц, нержавеющая сталь, нормально замкнутый контакт	1312110AXX
69	Электромагнитный клапан 24 В 50 Гц, нержавеющая сталь, нормально разомкнутый контакт	1312107AXX (1312115AXX)	новый код (старый код) является взаимозаменяемым
72	Опорный кронштейн распределительной решетки	14C733A097
74	Распылительная форсунка МТР1, производительность 2.8 кг/ч, маркировка "1"	UAKMTP1000
75	Распылительная форсунка МТР2, производительность 4.0 кг/ч, маркировка "2"	UAKMTP2000
76	Комплект кронштейнов, 8 шт.	UAKS000000
77	Комплект для установки вертикальных коллекторов с винтами и шайбами	UAKMOR0000
78	Пробка с наружной резьбой 1/8" NPT	1309639AXX
79	Распылительная форсунка МТР1, производительность 1.5 кг/ч	UAKMTP0000
	Комплект фланцевых винтов Мб для монтажа собранной рамы	UAKVITIM60

Tab. 4.a

5. ЗАМЕНА И МОЙКА ДЕТАЛЕЙ РАСПЫЛИТЕЛЬНОЙ СИСТЕМЫ ДЛЯ ВОЗДУХОВОДОВ

Важно:

• Нанесите жидкий герметик Tefl on на места соединений водопровода (герметик рассчитан на давление воды максимум 100 бар);
- Подождите 3 ч, чтобы герметик схватился.

5.1 Протечка воды

• устраните протечку, нанеся жидкий герметик Tefl on на все места соединений водопровода (без резиновых прокладок и уплотнительных колец);
- при необходимости замените детали в порядке, указанном в предыдущем параграфе.

Снимите детали, которые требуют чистки

1. снимите все детали, изготовленные не из нержавеющей стали (например, уплотнительные кольца сопел);
2. поместите детали из нержавеющей стали в раствор уксуса и оставьте на 12 ч (4/5 воды и 1/5 уксуса);
3. промойте водой;
4. если окалина все равно осталась, погрузите детали в чистый уксус на 12 ч;
5. соберите все детали в обратном порядке.

5.2 Замена

1. выключите оборудование humiFog;
2. перекройте кран водоснабжения;
3. снимите разъемы с электромагнитных клапанов.

Форсунки и пробки

Важно: Запомните расположение форсунок/пробок

1. Замените, соблюдая осторожность.

Вертикальные коллекторы

Важно:

• запомните угол наклона каждого коллектора;

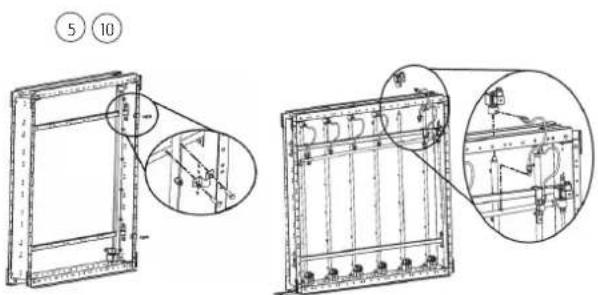

• убедитесь, что клапаны с нормально замкнутыми и разомкнутыми контактами не повреждены
5. снимите шланги;
6. снимите катушку с электромагнитного клапана с нормально замкнутыми и разомкнутыми контактами
7. снимите комплект для монтажа вертикального коллектора с винтами и шайбами;
8. снимите переходник для подсоединения шланга;
9. открытите электромагнитный клапан с нормально разомкнутым контактом;
10. открытите электромагнитный клапан с нормально замкнутым контактом;

Нормально закрытые клапаны и прямые соединительные патрубки

1. электромагнитные клапаны: снимите катушку
2. отсоедините электромагнитный клапан с нормально замкнутым контактом/прямые соединения с вертикальным коллектором;
3. открытите переходник шланга от корпуса клапана
4. открытите переходник шланга от распределительной решетки

1114-

Рис. 5.b

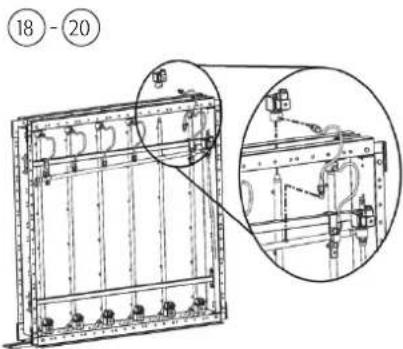

Горизонтальный коллектор

1. снимите комплект для монтажа вертикального коллектора с винтами и шайбами;
2. открытите разъемы шланга;
3. открытите электромагнитный клапан с нормально разомкнутым контактом (продувочный клапан);
4. открытите переходник шланга от распределительной решетки
5. снимите коленчатый сливной патрубок нормально открытого электромагнитного клапана;
6. открытите коленчатый патрубок с наружной/внутренней резьбой G1/4".

⑱ - ⑳

Рис. 5.c

6. ЗАПЧАСТИ РАСПЫЛИТЕЛЬНОЙ СИСТЕМЫ ДЛЯ ПОМЕЩЕНИЙ

Рис. 6.a

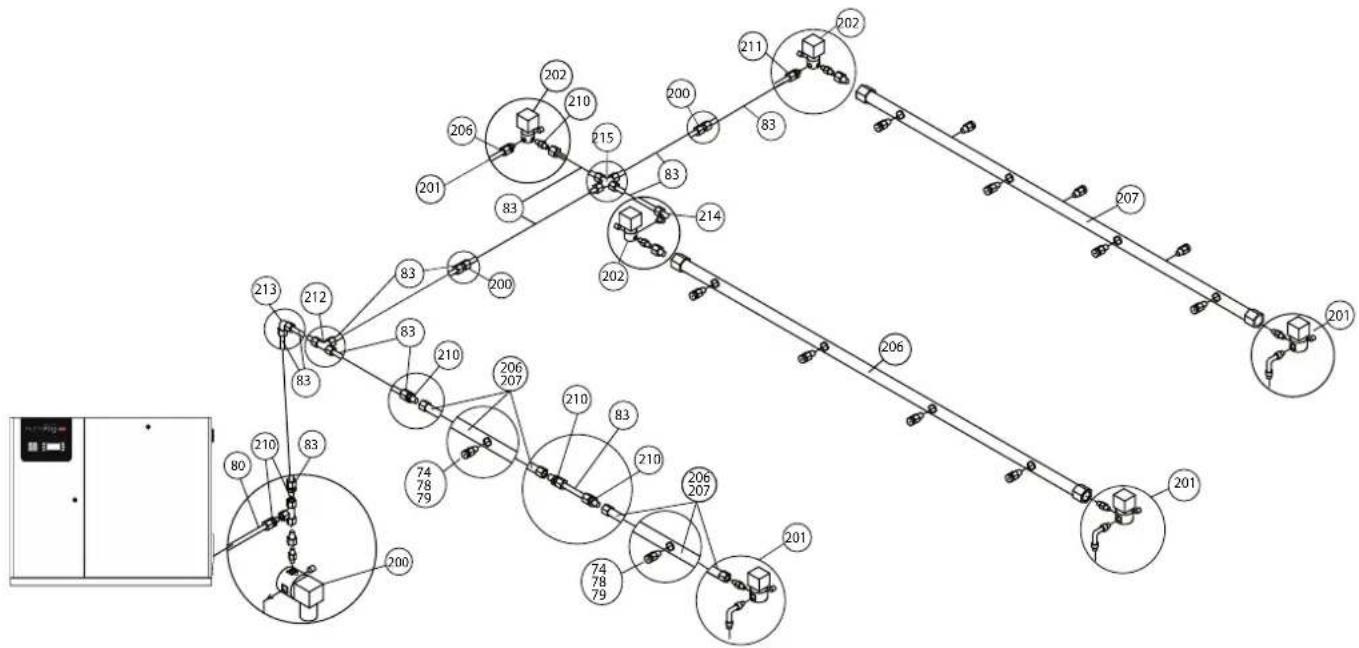

6.1 Перечень запчастей распылительной системы для помещений

Поз.	Наименование	Шифр	Примечания
73	Пробка MG1/8"	1309633AXX	Поз. Рис. 5.b
74	Распылительная форсунка MTP12,7 л/ч	UAKMTP1000
78	Пробка M1/8" NPT	1309639AXX
79	Распылительная форсунка MTP01,45 л/ч	UAKMTP0000
200	Комплект центральногосливного электромагнитного клапана	UAKCD0000*
201	Комплект сливногоэлектромагнитного клапана дляколлектора	UAKVAL000*
202	Комплект регулирующегоэлектромагнитного клапана	UAKVALNC00
206	Коллектор с 4 отверстиями дляфорсунок, шаг 600	UAKC4FP600	4 отв. с однойстороны
207	Коллектор с 7 отверстиями дляфорсунок, шаг 300	UAKC7FP300	4+3 отв. с двухсторон

208	Комплект удлинителя,диам. 10, длина 3 м; одна трубкаиз нерж. стали	UAKT030000
	Комплект удлинителя,диам. 10, длина 6м; две трубкииз нерж. стали	UAKT060000
	Удлинитель диам. 10, длина12 м (4 трубки из нерж. стали)	UAKT012000
	Удлинитель диам. 10, длина 18 м;шесть трубок из нерж. стали	UAKT018000
209	Муфта соединительная,для трубки диам. 10	UAKTD00000
210	Муфта G1/4"M для трубки диам.10	UAKTD14000
211	Муфта G1/8"M для трубки диам.10	UAKTD18000
212	Муфта-тройник для трубокдиам. 10	UAKTT00000
213	Коленчатый патрубокдля трубок диам. 10	UAKTG00000
214	Коленчатый патрубокдля трубок диам. 10 x1/8"	UAKTG18000
215	Муфта крестовая для трубокдиам. 10	UAKTX00000

Tab. 6.a
^* : 0 = неагрессивная вода; 1 = агрессивная вода.

7. ЗАМЕНА И МОЙКА ДЕТАЛЕЙ РАСПЫЛИТЕЛЬНОЙ СИСТЕМЫ ДЛЯ ПОМЕЩЕНИЙ

Выключить и перекрыть кран водоснабжения. При отсоединении различных компонентов водяного контура может выпечь вода.

7.1 Протечка воды

A. устраните протечку, нанеся жидкий герметик Тел оп на все места соединений водопровода (без резиновых прокладок и уплотнительных колец);
В. при необходимости замените детали в порядке, указанном в параграфе. 5.4.2

7.2 Мойка

1. снимите детали, которые требуют чистки;
2. снимите все детали, изготовленные не из нержавеющей стали (например, уплотнительные кольца сопел);
3. поместите детали из нержавеющей стали в раствор уксуса и оставьте на 12 часов (4/5 воды и 1/5 уксуса);
4. ополосните водой;
5. если окалина все равно осталась, погрузите детали в чистый уксус на 12 часов;
6. соберите все детали в обратном порядке.

7.3 Замена

1. выключите оборудование humiFog;
2. перекройте кран водоснабжения.

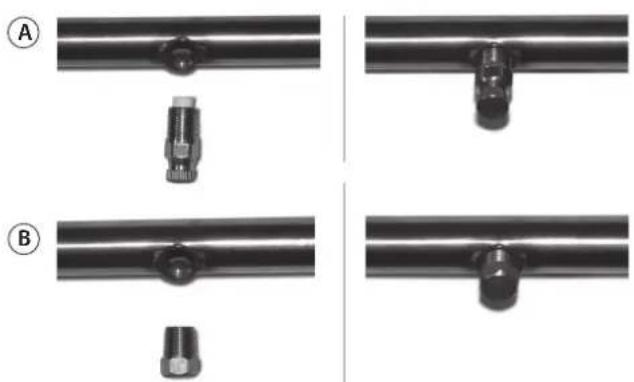

Замените форсунки и пробки

Важно: запомните расположение форсунок (А) и пробок (В). Замените, соблюдая осторожность.

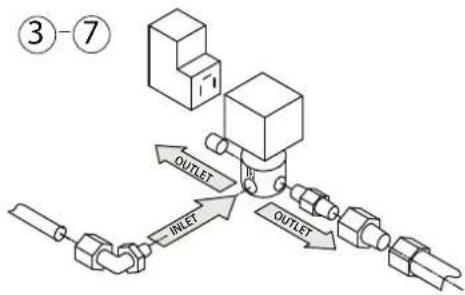

Замените нормально закрытые запорные клапаны

Важно: Запорные клапаны - это "нормально закрытые" электромагнитные клапаны; на корпусе клапана предусмотрено три отверстия FG1/8" (см. рисунок сбоку).

Помните, что отверстие впуска воды находится по центру, а два боковых отверстия предназначены для выпуска воды:

• отдельные неиспользуемые выпускные отверстия закройте пробкой MG1/8";
• закройте все вместе, если это упростит подсоединение водопровода.
• снимите электрический разъем;
• отсоедините водопровод нагнетания воды;

• открытите и отсоедините клапан от муфт;

• открытите впускное соединение клапана;

• выкрутите пробку с отверстия выпуска воды клапана, которое не используется.

Рис. 7.b

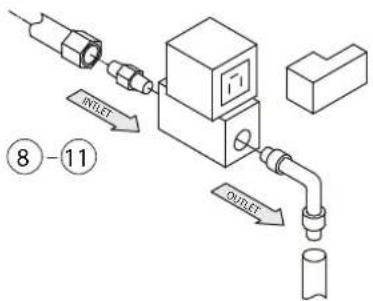

Замена нормально открытых сливных клапанов в конце линии

1. снимите электрический разъем;
2. отсоедините шланг слива воды;
3. открытите и снимите муфту сливной трубки с клапана;
4. открытите и снимите клапан и муфту с распределительного коллектора.

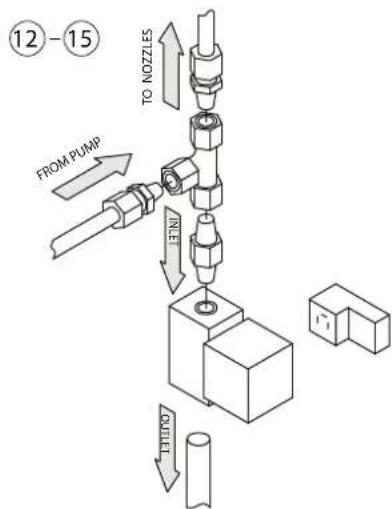

Замена нормально открытых сливных клапанов между насосом и распылительной системой

1. снимите электрический разъем;
2. отсоедините шланг слива воды;
3. открытите и снимите муфту сливной трубки с клапана;
4. отсоедините клапан и наконечник от муфты-тройника.

⑫ - ⑮ FROM PUMP TO NOZZLES MINI LIMDO

Рис. 7.d

8. ЗАПЧАСТИ ДЛЯ ПОДСОЕДИНЕНИЯ ОБОРУДОВАНИЯ НУМИFOG И РАСПЫЛИТЕЛЬНОЙ СИСТЕМЫ

Рис. 8.a

Комплект короткого шланга (L=2 m)

Поз. Наименование Код Примечания

80 Комплект удлинительного шланга, внутренний диаметр 6.4, длина 0.5 м UAKT005014
		Комплект удлинительного шланга, внутренний диаметр 6.4, длина 1 м UAKT010014
		Комплект удлинительного шланга, внутренний диаметр 6.4, длина 2 м UAKT020014
		Комплект удлинительного шланга, внутренний диаметр 6.4, длина 5 м UAKT050014
		Комплект удлинительного шланга, внутренний диаметр 6.4, длина 10 м UAKT100014
		Комплект удлинительного шланга, внутренний диаметр 6.4, длина 20 м UAKT200014
		Комплект удлинительного шланга, внутренний диаметр 13, длина 0.5 м UAKT005012
		Комплект удлинительного шланга, внутренний диаметр 13, длина 1 м UAKT010012
		Комплект удлинительного шланга, внутренний диаметр 13, длина 2 м UAKT020012
		Комплект удлинительного шланга, внутренний диаметр 13, длина 5 м UAKT050012
		Комплект удлинительного шланга, внутренний диаметр 13, длина 10 м UAKT100012
		Комплект удлинительного шланга, внутренний диаметр 13, длина 20 м UAKT200012
99 Клапан дрснажа линии, нерж. сталь		UAKCCD00001
209	Прямой патрубок для шланга диаметром 10	UAKTD00000
210	Прямой патрубок с наружной резьбой G1/4" для шланга диаметром 10 UAKTD14000
211	Прямой патрубок с наружной резьбой G1/8" для шланга диаметром 10	UAKTD18000
212	Т-образный патрубок с внутренней резьбой для шланга диаметром 10	UAKT00000
213	Коленчатый патрубок с внутренней резьбой для шланга диаметром 10 UAKTC00000
214	Коленчатый патрубок с внутренней резьбой для шланга диаметром 10x1/8"	UAKTC18000
215	X-образный патрубок с внутренней резьбой для шланга диаметром 10	UAKTX00000
216	Прямой патрубок для шланга 1/2"(внутренний диаметр 13)	UAKTD00012
217	Прямой патрубок с наружной резьбой G1/4" для шланга 1/2"(внутренний диаметр 13)	UAKTD14012
218	Прямой патрубок с наружной резьбой G1/8" для шланга 1/2"(внутренний диаметр 13)	UAKTD12012
219	Т-образный патрубок с внутренней резьбой для шланга 1/2"(внутренний диаметр 13)	UAKTT00012

Tab. 8.a

Важно: позиции 216–219 по мере необходимости могут считаться заменой для позиций 212–215, когда используется соответствующий комплект удлинительного шланга с внутренним диаметром 13.

Примечания:

CAREL
