РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PIXMA G3515 CANON

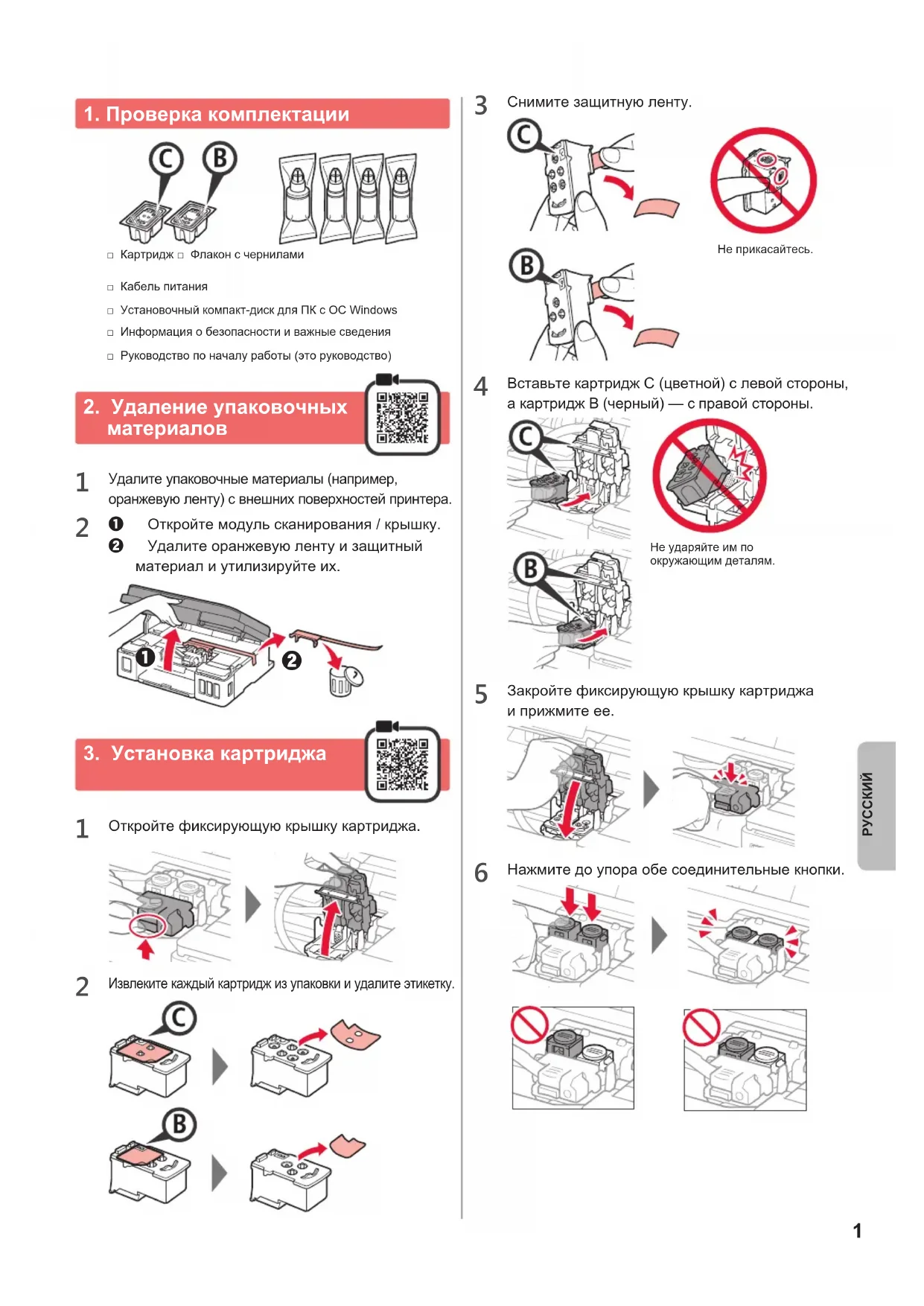

1. Проверка комплектации

□ Информация о безопасности и важные сведения □ Кабель питания □ Установочный компакт-диск для ПК с ОС Windows □ Руководство по началу работы )это руководство( □ Картридж □ Флакон с чернилами

2. Удаление упаковочных

Удалите упаковочные материалы )например, оранжевую ленту( с внешних поверхностей принтера.

aОткройте модуль сканирования / крышку. bУдалите оранжевую ленту и защитный материал и утилизируйте их.

3. Установка картриджа

Откройте фиксирующую крышку картриджа.

Извлеките каждый картридж из упаковки и удалите этикетку.

Снимите защитную ленту. Не прикасайтесь.

Вставьте картридж C )цветной( с левой стороны, а картридж B )черный( — с правой стороны. Не ударяйте им по окружающим деталям.

Закройте фиксирующую крышку картриджа и прижмите ее.

Нажмите до упора обе соединительные кнопки.2

4. Включение принтера

ПРИПОДНИМИТЕ модуль сканирования / крышку, а затем закройте.

Подключите кабель питания.

Не подключайте никаких кабелей на этом этапе, кроме кабеля питания.

Нажмите кнопку ВКЛ (ON).

Убедитесь, что )значок Чернила )Ink(( и отображаются на экране. При появлении другого экрана см. раздел «При появлении одного из следующих экранов» на странице 3, чтобы устранить ошибку.

Этот продукт требует осторожного обращения с чернилами. При заполнении чернильных контейнеров чернила могут разбрызгаться. Если чернила попадут на одежду или другие вещи, они могут не отстираться.

Откройте модуль сканирования / крышку.

Откройте крышку чернильного контейнера.

Возьмитесь за колпачок контейнера и удалите его с чернильного контейнера.

Удерживая флакон с чернилами вертикально, снимите колпачок флакона.

Вставьте наконечник флакона с чернилами во впускное отверстие и переверните флакон с чернилами вверх дном.

Вылейте все чернила в чернильный контейнер. Убедитесь, что чернила достигают верхнего предела )A(. )A(3

сторожно установите на место колпачок контейнера.

Закройте крышку чернильного контейнера.

Повторите действия 2–8, чтобы налить все чернила в соответствующие чернильные контейнеры справа согласно маркировке. Убедитесь, что чернила достигают верхнего предела )A(. )A(

ПРИПОДНИМИТЕ модуль сканирования / крышку, а затем закройте.

6. Подготовка системы

Нажмите кнопку Черный (Black) и убедитесь, что

)значок Чернила )Ink(( более не отображается. МигаетВыключается Подготовка чернил обычно занимает от 5 до 6 минут. Переходите к следующей странице. Картриджи установлены неправильно. «3. Установка картриджа» на странице 1 Картриджи не установлены. «3. Установка картриджа» на странице 1 Защитный материал не снят. «2. Удаление упаковочных материалов» на странице 1 Чернила не подготовлены должным образом. Нажмите кнопку ВКЛ (ON), чтобы перезапустить принтер, и см. раздел «5. Заливка чернил» на странице 2. Ожидание подготовки чернил. « 6. Подготовка системы чернил» Если вы еще не залили чернила в чернильный контейнер, см. раздел «5. Заливка чернил» на странице 2. В любом другом случае см. Онлайн-руководство. При появлении одного из следующих экранов Значок Чернила )Ink(Число или буквы4 7-A. Подключение к компьютеру Windows Необходимо настроить подключение на каждом компьютере. Проведите настройку для каждого компьютера, начиная с шага 1.

Запустите файл установки, следуя методу или методу . Загрузка из Интернета aОткройте веб-браузер ) и т. д.( на своем компьютере.bВведите следующий URL-адрес и откройте веб-сайт Canon.cВыберите Настройка. dВведите имя модели своего принтера и щелкните OK. Можно выбрать имя модели из списка.eЩелкните Настройка.Далее указаны процедуры для Windows. Если вы используете компьютер с операционной системой, отличной от Windows, например Chrome OS, выполните настройку, следуя инструкциям на экране. fЩелкните Загрузить и загрузите файл установки. gЗапустите загруженный файл. Перейдите к шагу на следующей странице, чтобы продолжить. После этого перейдите к нужному шагу в соответствии с тем, как вы используете принтер.

• Чтобы использовать принтер с подключением к компьютеру или компьютеру и смартфону «7-A. Подключение к компьютеру»
• Чтобы использовать принтер с подключением только к смартфону «7-B. Подключение к смартфону» на странице 6 Чтобы использовать принтер без подключения к компьютеру или

aНажмите кнопку Стоп (Stop) на принтере.bПодождите, пока на экране не появится

Настройка завершена.5 Использование установочного компакт-диска (только Windows) aВставьте в компьютер установочный компакт-диск. ■ При использовании Windows 10 или Windows 8.1:bКогда в правой части экрана компьютера появится следующее сообщение, щелкните его.cПри появлении следующего экрана нажмите Запустить Msetup4.exe (Run Msetup4.exe).dПри появлении диалогового окна Контроль учетных записей (User Account Control) нажмите Да (Yes). Если это сообщение не появляется )или исчезло( Нажмите Проводник (File Explorer) на панели задач.

2. Нажмите Этот ПК (This PC) в левой части открывшегося окна.3. Дважды щелкните значок компакт-диска в правой части окна. Когда отобразится содержимое компакт-диска, дважды щелкните файл Msetup4.exe.4. Перейдите к шагу d. ■ При использовании Windows 7:b При появлении экрана Автозапуск (AutoPlay) нажмите Запустить Msetup4.exe (Run Msetup4.exe).c При появлении диалогового окна Контроль учетных записей (User Account Control) нажмите Продолжить (Continue). Если экран Автозапуск (AutoPlay) не появляется1. Нажмите Компьютер (Computer) в меню Пуск.2. Дважды щелкните значок компакт-диска в правой части открытого окна. Когда отобразится содержимое компакт-диска, дважды щелкните файл Msetup4.exe. Перейдите к шагу , чтобы продолжить. Следуйте инструкциям на экране, чтобы продолжить настройку. При появлении следующего экрана нажмите Выход (Exit). Если экран принтера отображает , настройка завершена. Теперь вы можете выполнять печать с компьютера.

Щелкните Начать настройку (Start Setup).6 7-B. Подключение к смартфону iOS Android Необходимо настроить подключение на каждом смартфоне. Проведите настройку для каждого смартфона, начиная с шага 1.

• При наличии маршрутизатора беспроводной сети установите соединение между смартфоном и маршрутизатором беспроводной сети, к которому вы хотите подключить принтер.
• Для получения информации о том, как это сделать, см. руководство по эксплуатации смартфона и маршрутизатора беспроводной сети или обратитесь к их производителям.

Установите на смартфон приложение Canon PRINT Inkjet/SELPHY. : найдите приложение Canon PRINT в магазине App Store. : найдите приложение Canon PRINT в магазине Google Play. Или перейдите на веб-сайт Canon, отсканировав QR-код.

• Если принтер подключается к смартфону напрямую, подключение смартфона к Интернету через беспроводную сеть невозможно. В этом случае с вас может взиматься дополнительная плата по условиям контракта с поставщиком услуг.* По беспроводной сети к принтеру можно напрямую подключить до 5 устройств одновременно.

Проверьте отображение на принтере. Экран выключается, если устройство не используется в течение примерно 10 минут. Для отображения экрана нажмите любую кнопку на панели управления )кроме кнопки ВКЛ (ON)(. ■ При появлении одного из следующих экранов:

• Если отображается , принтер подключен к сети.

• Появление значка означает, что принтер не может передавать данные по беспроводной сети. Для получения более подробной информации перейдите по ссылке «http://ij.start.canon» в раздел Часто задаваемые вопросы. ■ При появлении следующего экрана: aКоснитесь установленного приложения. bСледуйте инструкциям на экране, чтобы выполнить регистрацию принтера. cУбедитесь, что отображается указанный ниже экран. Подключение к смартфону выполнено. Теперь можно печатать со смартфона. Чтобы напечатать фотографии, загрузите фотобумагу. Перейдите в раздел «Загрузка фотобумаги» на странице 8. Крутится Мигает Перейдите к действию . Перейдите к действию

Устранение неполадок Принтер не обнаружен со смартфона. aНажмите и удерживайте на принтере кнопку Прямое (Direct) примерно 2 секунды, пока на экране не начнет мигать значок. bВернитесь к выполнению действий на смартфоне. Процедуры, описанные ниже, зависят от операционной системы )iOS или Android(. Выберите свою операционную систему и выполните инструкции к ней. aКоснитесь пункта Настройки (Settings) на стартовом экране смартфона, а затем коснитесь пункта Canon_ij_XXXX на экране настройки Wi-Fi. Если пункта Canon_ij_XXXX нет в списке, выполните действия с принтером, указанные в разделе «Устранение неполадок» внизу, а затем повторите действие

bКоснитесь установленного приложения. cСледуйте инструкциям на экране, чтобы выполнить регистрацию принтера. Следуйте инструкциям на экране, чтобы продолжить настройку. Если выбрать Автом. выбор метода подключ. (рекоменд.) (Auto Select Conn. Method (recommended)) на экране выбора метода подключения, соответствующий метод подключения будет выбран автоматически в зависимости от вашей сетевой среды. dУбедитесь, что отображается указанный ниже экран. aКоснитесь установленного приложения. bСледуйте инструкциям на экране, чтобы выполнить регистрацию принтера. Если сообщение «Принтер не зарегистрирован. Выполнить настройку принтера? (Printer is not registered. Perform printer setup?)» не появилось, выполните инструкции по работе с принтером в разделе «Устранение неполадок» внизу, а затем подождите немного, пока сообщение не появится. Следуйте инструкциям на экране, чтобы продолжить настройку. Выбор подходящего метода подключения зависит от используемой среды. cУбедитесь, что отображается указанный ниже экран. Подключение к смартфону выполнено. Теперь можно печатать со смартфона. Чтобы напечатать фотографии, загрузите фотобумагу. Перейдите в раздел «Загрузка фотобумаги» на странице 8.8

Откройте упор для бумаги.

двиньте правую направляющую бумаги до конца.

aЗагрузите бумагу лицевой стороной вверх. bПередвиньте правую направляющую бумаги до совмещения со стопкой бумаги.

aВыдвиньте лоток приема бумаги.

Откройте дополнительный лоток приема бумаги.

Загрузка бумаги Перемещение принтера Во избежание утечки чернил убедитесь в том, что обе соединительные кнопки нажаты до упора. В случае утечки чернил поместите принтер в пластиковый пакет.

• Упакуйте принтер в твердую коробку, поместив его нижнюю часть на дно коробки и используя достаточное количество защитного материала для безопасной транспортировки.

• Не наклоняйте принтер. Чернила могут вытечь.

• Обращайтесь осторожно, чтобы коробка лежала ровно и НЕ переворачивалась обратной стороной или на бок, поскольку в этом случае возможно повреждение принтера или утечка чернил.

• Когда экспедитор будет принимать заказ на транспортировку принтера, прикрепите этикетку «ВЕРХНЯЯ СТОРОНА» для обеспечения транспортировки принтера нижней частью вниз. Кроме того, прикрепите этикетку «ХРУПКОЕ» или «ОБРАЩАТЬСЯ С ОСТОРОЖНОСТЬЮ!». При перемещении принтера позаботьтесь о следующем. Для получения подробных сведений см. Онлайн- руководство.1
