TX-32LSW504S - телевизор PANASONIC - Бесплатное руководство пользователя

Бренд	Panasonic
Модель	TX-32LSW504S
Тип	LED телевизор
Размер экрана	32 дюйма (80 см)
Размеры с подставкой (Ш × В × Г)	725,9 × 475,4 × 178,5 мм
Размеры без подставки (Ш × В × Г)	725,9 × 430,8 × 81,7 мм
Вес с подставкой	3,6 кг
Вес без подставки	3,5 кг
Питание	220-240 В~ 50/60 Гц
Операционная система	Android TV (Google)
Подключения	Wi-Fi 802.11 a/b/g/n/ac (2,4/5 ГГц), Bluetooth v5.0, HDMI ×2, USB ×1, Ethernet, антенный вход, оптический аудиовыход, разъём для наушников
Функции Smart TV	Google Assistant, встроенный Chromecast, Netflix, Prime Video, YouTube, Google Play
ТВ приём	DVB-T/T2, DVB-C, DVB-S (спутник)
Мощность звука	10 Вт (5 Вт + 5 Вт)
Уход	Отключайте перед чисткой; используйте мягкую ткань и разбавленное нейтральное моющее средство (1:100); не используйте растворители или абразивные ткани
Безопасность	Не снимайте крышки, избегайте влаги, не подвергайте воздействию воды, используйте одобренную подставку, держите подальше от источников тепла
Комплектация	Пульт RC700E, батарейки AAA ×2, адаптер аудио-видео, подставка, винты для сборки, руководство пользователя
Совместимость USB	FAT32, до 1 ТБ, USB 1.1/2.0
Настенный монтаж	Опциональный кронштейн (стандарт VESA 100 × 100 мм)
Ремонтопригодность	Обращайтесь к местному дилеру Panasonic для запчастей и ремонта

Часто задаваемые вопросы - TX-32LSW504S PANASONIC

Как подключить телевизор?

Убедитесь, что телевизор выключен из розетки перед подключением любых кабелей. Подключите антенну RF, внешние устройства через HDMI или аудио-видео адаптер, затем вставьте вилку в розетку 220-240 В~ 50/60 Гц. После этого включите телевизор.

Как выполнить начальную настройку?

При первом включении появится помощник Google. Следуйте шагам: выберите язык, подключитесь к Wi-Fi, примите условия Google и выберите параметры местоположения и диагностики.

Как использовать Bluetooth-пульт?

Поставляемый пульт использует Bluetooth. Для сопряжения нажмите кнопку «Домой», перейдите в «Сопряжение пульта», затем одновременно нажмите кнопки OK и Микрофон, пока не появится «Готово!».

Что делать, если пульт не реагирует?

Нажмите и удерживайте кнопку Вкл/Выкл в течение 3 секунд для сброса пульта. Если это не помогло, отмените сопряжение в меню: Домой > Настройки > Пульты и аксессуары, выберите пульт и «Отменить сопряжение», затем повторите сопряжение.

Как перемещаться по меню телевизора?

Используйте кнопки навигации (▲/▼/◄/►) для выбора опции, затем нажмите OK для подтверждения. Кнопка MENU открывает главное меню. Кнопка BACK возвращает в предыдущее меню, а EXIT выходит.

Как настроить изображение и звук?

Нажмите кнопку MENU, затем выберите значок Изображение или Звук. Вы можете настроить режим изображения (Нормальный, Динамичный, Filmmaker и т.д.), подсветку, соотношение сторон, цветовую температуру; для звука выберите режим (Стандартный, Голос, Музыка) или настройте эквалайзер.

Как подключить USB-устройство?

Вставьте USB-накопитель в порт USB (5 В, макс. 500 мА). Нажмите кнопку Медиаплеер, затем выберите тип файла (Фото, Видео, Музыка, Документ). Используйте кнопки навигации для выбора файла и нажмите OK для воспроизведения.

Как чистить экран телевизора?

Сначала отключите телевизор. Используйте мягкую сухую ткань для пыли. Для пятен смочите мягкую ткань чистой водой или разбавленным нейтральным моющим средством (1:100), хорошо отожмите и аккуратно протрите. Не трите слишком сильно и избегайте попадания жидкости внутрь устройства.

Что делать, если нет изображения или звука?

Проверьте, включён ли телевизор и правильный ли выбран источник (HDMI, антенна). Для изображения отрегулируйте контрастность и яркость в меню Изображение. Для звука проверьте, что громкость не выключена и режим звука не установлен на беззвучный. Если проблема не исчезает, перезагрузите телевизор.

Как принимать цифровые каналы?

Подключите подходящую антенну к телевизору. Перейдите в меню Каналы, выберите «Поиск каналов» и укажите тип (Антенна или Кабель). Запустите автоматический поиск; доступные каналы будут сохранены.

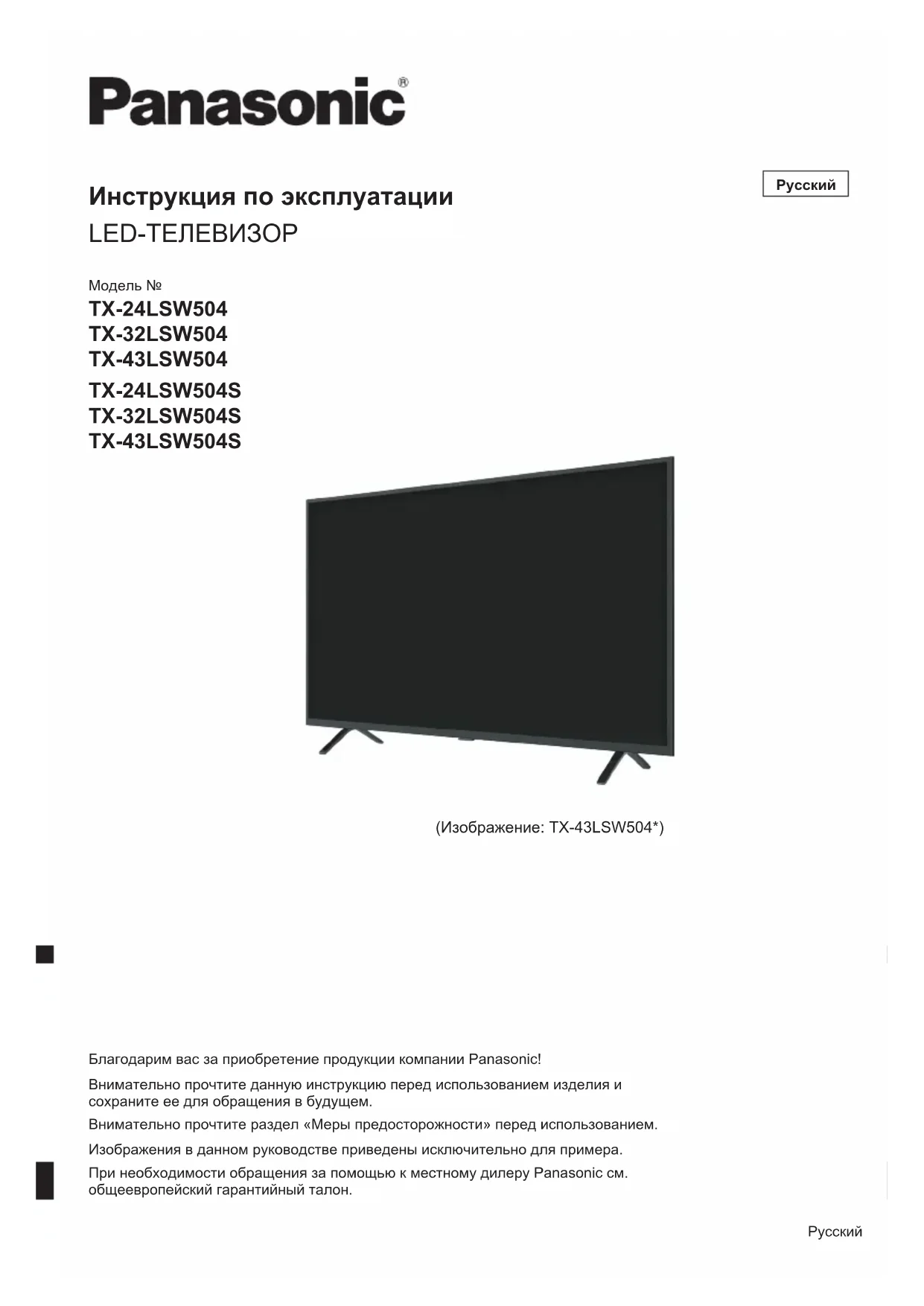

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TX-32LSW504S PANASONIC

(Изображение: TX-43LSW504*)

Благодарим Вас за приобретение продукции компании Panasonic!

Внимательно прочтите данную инструкцию перед использованием изделия и сохраните её для обращения в будущем.

Внимательно прочтите раздел «Меры предосторожности» перед использованием.

Изображения в данном руководстве приведены исключительно для примера.

При необходимости обращения за помощью к местному дилеру Panasonic см. гарантийный талон.

Русский

Содержание

Обязательно к прочтению

Важная информация 3 Меры предосторожности 5 Подготовка телевизора к работе 9 Подключение телевизора 11 Начальная настройка 13 Просмотр телевизора 14 Просмотр с внешних источников 16 Использование главного экрана -Приложения..17 Использование функций меню 18 Использование медиаплеера 21 Дополнительная информация 22 Поиск и устранение неисправностей 23 Обслуживание 24 Технические характеристики. 25 Лицензионное соглашение 27

HEVCAdvance

Защищено патентами на patentlist.hevcadvance.com

Dolby Audio

Термины HDMI, HDMI High-Definition Multimedia Interface (мультимедийный интерфейс высокой чёткости), а также логотип HDMI являются торговыми марками или зарегистрированными торговыми марками компании HDMI Licensing Administrator, Inc.

Dolby, Dolby Audio, а также знак «двойная буква D» являются торговыми марками Dolby Laboratories.

Произведено по лицензии Dolby Laboratories.

Конфиденциальные неопубликованные материалы. © 1992-2015.

Dolby Laboratories. Все авторские права защищены.

Wi-Fi® является торговой маркой Wi-Fi Alliance®. WPA2™, WPA™ являются торговыми марками Wi-Fi Alliance®.

Знак и логотипы Bluetooth® являются зарегистрированными торговыми марками корпорации Bluetooth SIG, Inc. Корпорация Panasonic использует эти знаки по лицензии.

x.v. Colour™ является торговой маркой.

DiSEqC™ является торговой маркой EUTELSAT.

Google является торговой маркой Google LLC.

Тип бес四项�оюго поблочья	Диапазон часот	Мakс. ЭИМ
Бес四项�оюнaya ЛВС	2412-2472 МГц	8 дБм
	5150-5250 МГц	8 дБм
	5725-5850 МГц	3,7 дБм
Bluetooth®	2402-2480 МГц	7 дБм

Перемещение телевизора

Внимание

Перед перемещением телевизора отключите все кабели.

• Перемещение телевизора должно осуществляться не менее двух человек. Во избежание травм из-за опрокидывания или падения телевизора его необходимо поддерживать, как показано

Подготовка телевизора к работе

Поставляемые принадлежности

Принадлежности могут располагаться отдельно друг от друга. Внимательно проверяйте упаковку, чтобы случайно не выбросить некоторые из них!

Инструкция по эксплуатации

Пульт ДУ

• RC700E

(стр. 14)

Батарейки (AAA) × 2

(стр. 10)

Переходник mini jack

AV-переходник

Поставка

24-контактный разъём

Основание

Сборочные винты

（ST3×12）×4

32-контактный разъём

Основание

Сборные винты

（ST4×15）×4

43-дюймовый

Основание

Сборочные винты

（ST4×20）×4

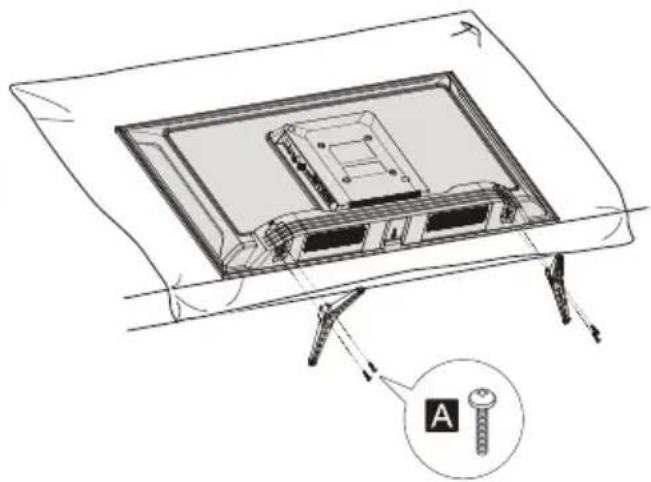

Крепление подставки

1 Соберите подставку

Извлечение подставки из телевизора

В случае настенного монтажа телевизора или его повторной упаковки необходимо извлечь подставку следующим образом.

1 Положите телевизор на стол, на мягкую ткань. 2 Отвинтите сборочные винты

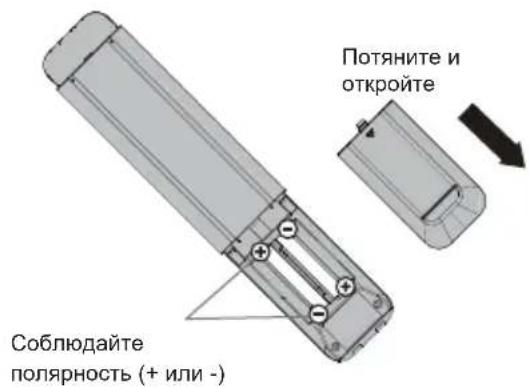

Установка батареек в пульт

Настенный монтаж телевизора (опция)

Обратитесь к местному дилеру компании Panasonic для приобретения рекомендуемого кронштейна для настенного монтажа.

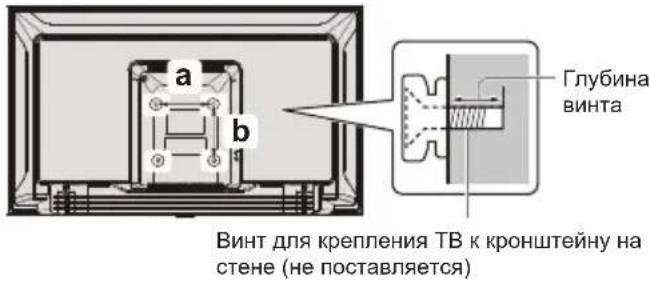

Задняя стена телевизора (высокая)

Отверстия установки кронштейна для настенного монтажа

Модель а 6

24 штифта 200 мм 100 мм 32 штифта 100 мм 100 мм 43 штифта 200 мм 100 мм

Характеристики винтов

М odeль Тип	Глубна ВиHTа
	Минимальнай	Мakсимальнай
24 дюймов M4	11 мM	12 мM
32 дюймов M4	8 мM	9 мM
43 дюйma M6	10 мM	12 мM

Предупреждение

В случае использования дополнительных принадлежностей, таких как кронштейны для настенного монтажа, необходимо прочитать и соблюдать инструкции изготовителя по установке и использованию. Не устанавливайте изделие непосредственно под верхним освещением (таким как прожекторы или галогенные светильники), которые обычно выделяют большое количество тепла. Это может привести к деформации или повреждению пластикового корпуса. - При установке настенных кронштейнов необходимо обеспечить отсутствие их электрического заземления на металлические стойки каркаса стены. Перед началом выполнения настенного монтажа убедитесь, что в стене отсутствуют электрические кабели, трубы и т.п. Во избежание падения и травм снимите телевизор со стены, если он не используется в течение длительного времени.

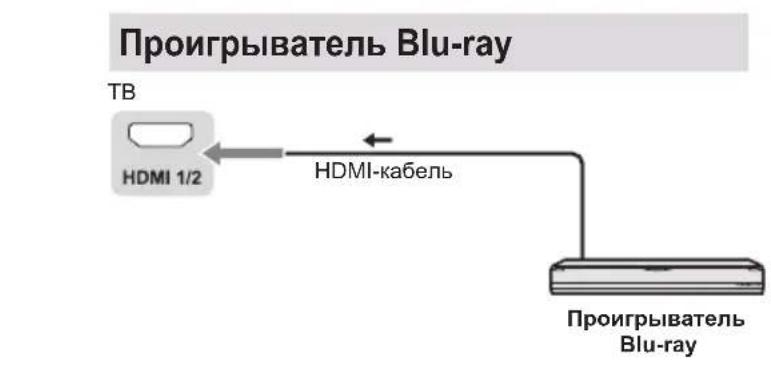

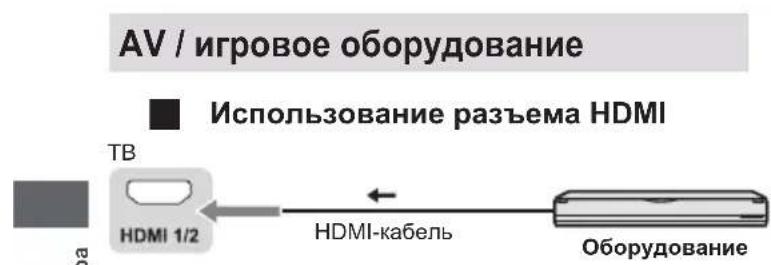

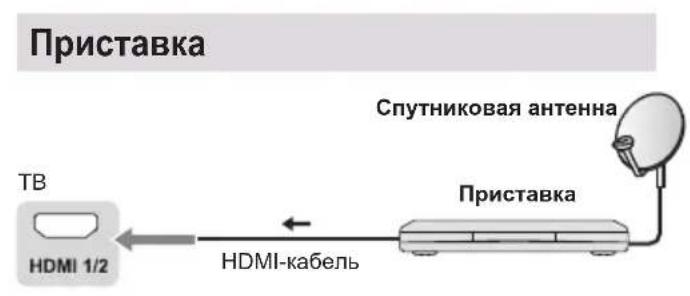

Подключение

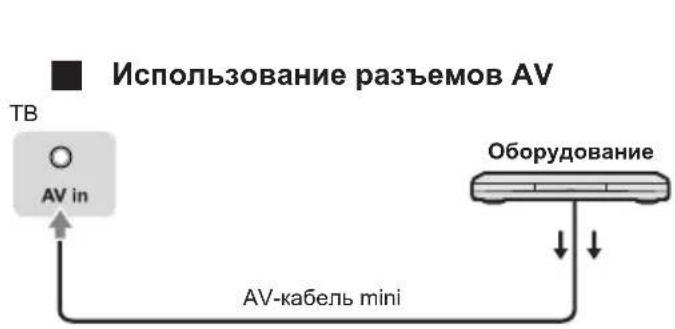

Перед подключением или отключением любых RF/AV-кабелей необходимо убедиться, что телевизор отключен от сети питания / штепсельной розетки. Внешнее оборудование и кабели показаны исключительно в качестве иллюстрации и не входят в комплект поставки телевизора. - Перед подключением проверьте совместимость кабельных разъемов и гнезд. - Используйте высокоскоростной кабель HDMI. - Держите телевизор вдали от электрооборудования (видеооборудования и т.д.) и от оборудования с инфракрасным датчиком. Несоблюдение этого требования может привести к искажению изображения/звука, а также нарушить работу другого оборудования. - Прочитайте также руководство пользователя подключаемого оборудования.

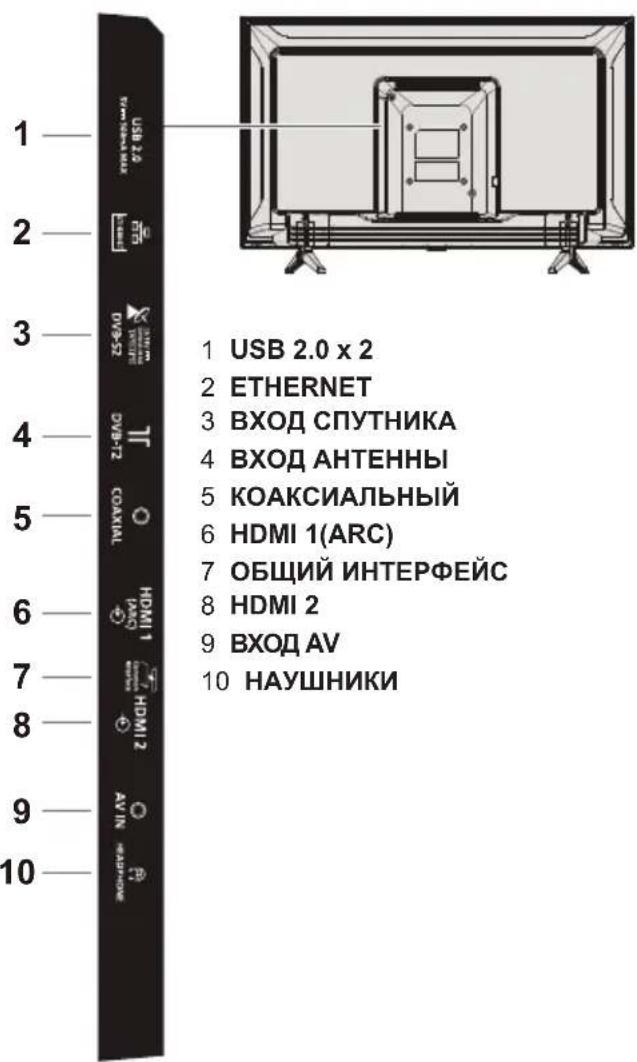

Разъемы

Задняя стенка телевизора

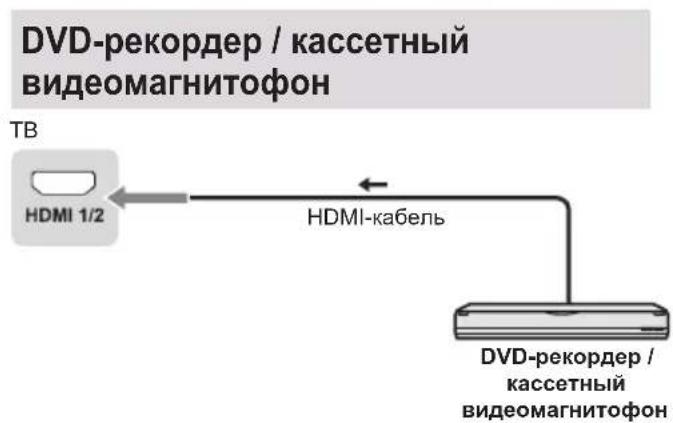

Подключение

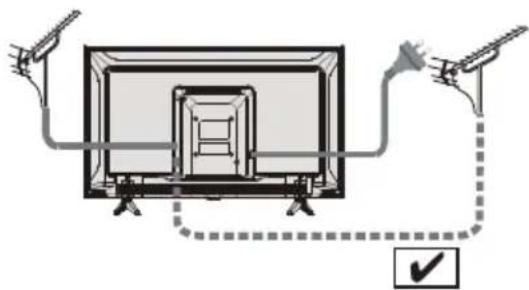

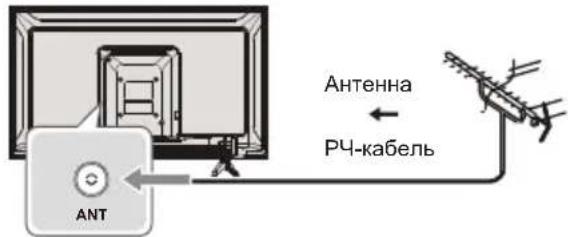

Антенна

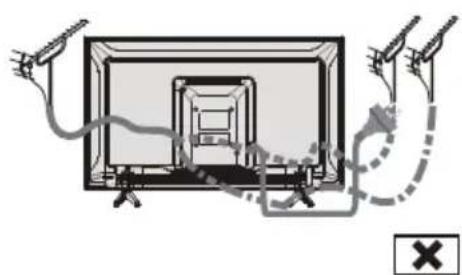

- Держите антенные (RF) кабели вдали от шнура питания, чтобы избежать или минимизировать помехи со стороны сети питания. Не размещайте RF-кабели под телевизором. Чтобы обеспечить оптимальное качество изображения и звука, необходимо использовать подходящий антенный кабель (коаксиальный, 75 Ом) и концевые разъемы. Если используется коллективная антенная система, может потребоваться соответствующий соединительный кабель и разъем между настенным антенным гнездом и телевизором. Местный центр телевизионного вещания или дилер могут помочь подобрать надежную антенную систему конкретно для вашей зоны и необходимые принадлежности. Все задачи, связанные с установкой антенны, обновлением существующих систем и необходимыми принадлежностями, являются ответственностью заказчика и решаются за его счет. Если антенна расположена в неправильном месте, это может привести к помехам.

Подключение телевизора

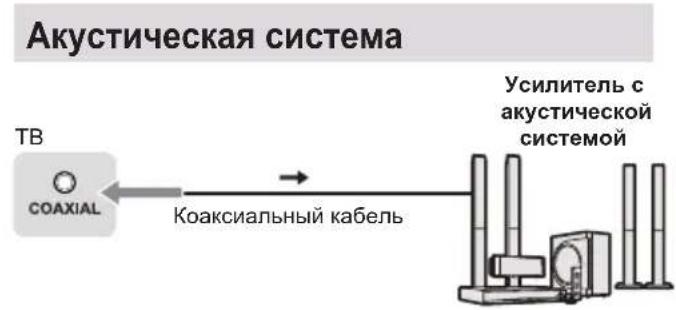

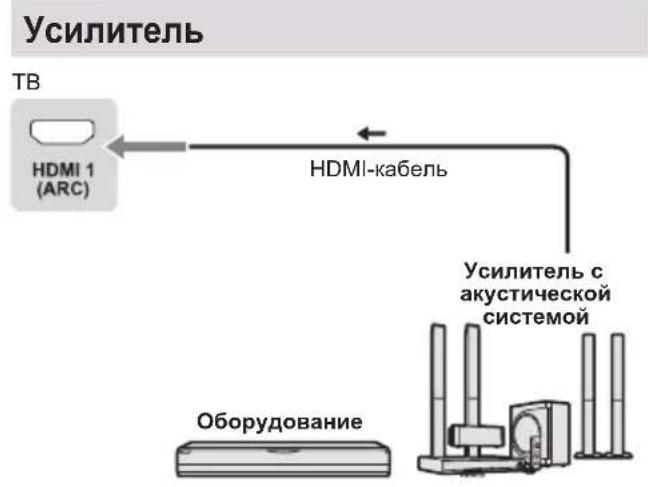

Чтобы наслаждаться многоканальным звуком от внешнего оборудования (например, Dolby Digital 5.1), подключите оборудование к усилителю. Информацию по подключению см. в руководствах пользователя оборудования и усилителя.

Подключите разъём HDMI для подключения телевизора к усилителю с функцией ARC (реверсивный звуковой канал).

Начальная настройка

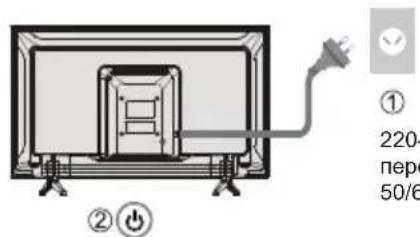

Подключите телевизор к сетевой розетке и включите питание.

Поражается, требуется несколько скан.

220-240 В переменного тока, 50/60 Гц

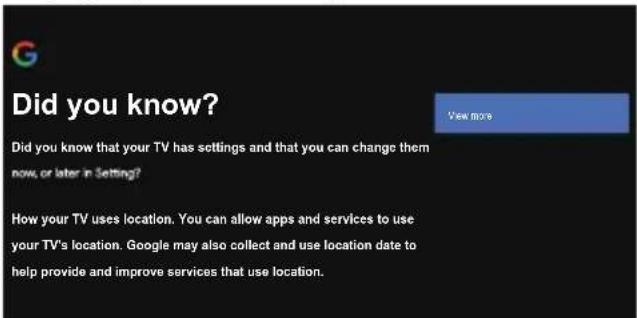

Начальная настройка Google

При первом включении телевизора отобразится мастер, который поможет вам завершить следующие начальные настройки:

Шаг 1. Выберите необходимый язык меню.

Примечание. Рекомендуется выбирать «English (United States) (Английский (США))». В изображениях данного руководства приведены только для примера.

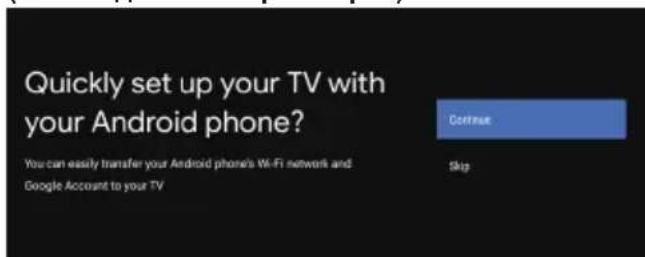

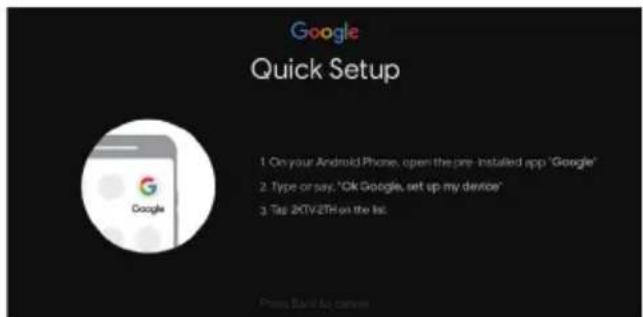

Шаг 2. Выберите, нужно ли использовать устройство Android для настройки телевизора (только для некоторых стран).

Примечание. Если вы не хотите выполнять настройку телевизора с помощью устройства Android, переходите к шагу 3. Если вы хотите выполнить настройку телевизора с помощью устройства Android, включите функцию Bluetooth на вашем телефоне под управлением Android, а затем перейдите в приложение Google. Следуйте подсказкам на вашем устройстве.

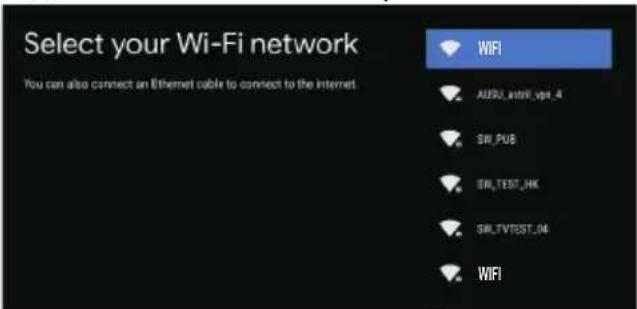

Шаг 3. Выберите, нужно ли выполнить подключение вашего телевизора к сети Wi-Fi.

Примечание. Если вы подключили телевизор к сети Wi-Fi, будет выполнена проверка обновлений, таких как службы Google и т. д. После этого выберите, хотите ли вы войти в свой аккаунт Google.

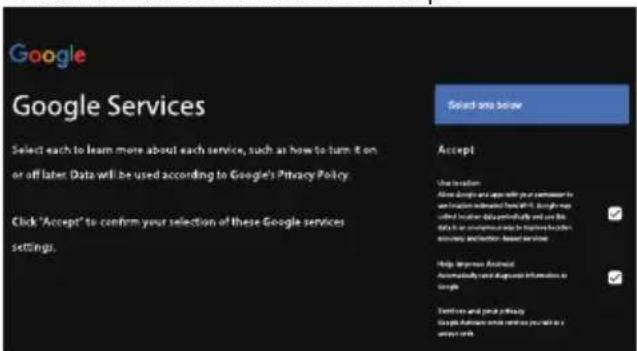

Шаг 4. Примите и подтвердите условия предоставления услуг и политику конфиденциальности Google.

Шаг 5. Выберите, разрешаете ли вы Google или третьим сторонам использовать информацию о местонахождении вашего телевизора.

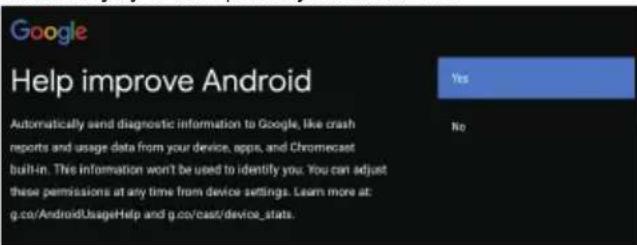

Шаг 6. Укажите, хотите ли вы позволить Google помочь улучшить работу Android TV.

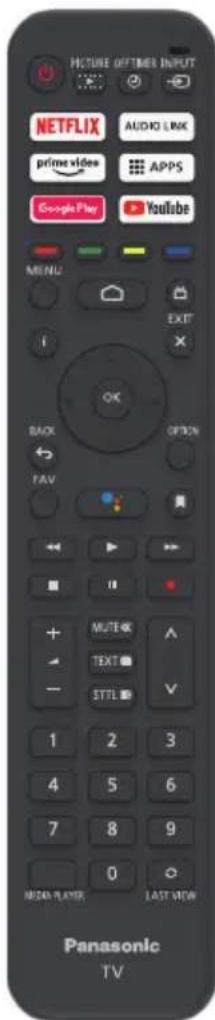

Функции пульта

Большинство функций вашего телевизора доступно через экранные меню. Пульт дистанционного управления, поставляемый с телевизором, может использоваться для перемещения по меню для изменения всех основных настроек.

POWER (кнопка «ВКЛ./ВЫКЛ») Включение и выключение телевизора

PICTURE Переход к режиму изображения.

OFF TIMER Переход к таймеру отключения.

INPUT Переход к интерфейсу выбора источника

NETFLIX Переход на домашнюю страницу NETFLIX

AUDIO LINK Переход на домашнюю страницу AUDIOLINK

Использование Главного экрана - Пробуждение

Примечание. Настоящее руководство предназначено для практического использования. Рисунки и иллюстрации в настоящем руководстве пользователя представлены только для справки и могут отличаться от фактического внешнего вида устройства. В некоторых моделях определённые функции недоступны.

Использование функций меню

Использование меню быстрого доступа

Примечание. Некоторые функции могут быть недоступны в определённых источниках. В некоторых моделях определённые функции недоступны.

В данном разделе приводится меню настроек телевизора. К каждому меню приводится краткое и подробное описание, чтобы вы могли использовать все функции телевизора. Доступ к меню:

1. В режиме телевизора нажмите кнопку OPTION на пульте ДУ для отображения списка быстрого доступа. 2. С помощью кнопок △/▽ выберите необходимый пункт, а затем нажмите кнопку OK, чтобы открыть соответствующее подменю.
2. Выполните настройку подменю с помощью кнопок ◀/▶ OK или выберите элемент с помощью кнопок ▲/▼ и нажмите OK для ввода значения управления согласно сообщениям на экране и указаниям в руководстве. 4. Для возврата в предыдущее меню нажмите кнопку

Параметры

Изображение. Изменение режима изображения или расширенные настройки.

Звук. Настройка звука.

Канал. Настройка канала.

Система. Изменение настроек.


Режим изображения. Доступные режимы: «Норма», «Динамический», «Filmmaker», «Спорт», «Игра» и «Пользователь».

Подсветка. Выберите уровень от 1 до 100.

Настройка ЭКО. Выберите «Выкл.», «Низк.» или «Высок.».

Соотношение сторон.

Вылеты развертки. Выберите «Вкл.» или «Выкл.»

Снижение шума. Выберите «Выкл.», «Низк.»
