TX-32LSW504S - Fernseher PANASONIC - Kostenlose Bedienungsanleitung

Marke	Panasonic
Modell	TX-32LSW504S
Typ	LED-Fernseher
Bildschirmgröße	32 Zoll (80 cm)
Maße mit Standfuß (B × H × T)	725,9 × 475,4 × 178,5 mm
Maße ohne Standfuß (B × H × T)	725,9 × 430,8 × 81,7 mm
Gewicht mit Standfuß	3,6 kg
Gewicht ohne Standfuß	3,5 kg
Stromversorgung	220-240 V~ 50/60 Hz
Betriebssystem	Android TV (Google)
Konnektivität	Wi-Fi 802.11 a/b/g/n/ac (2,4/5 GHz), Bluetooth v5.0, HDMI ×2, USB ×1, Ethernet, Antenneneingang, optischer Audioausgang, Kopfhöreranschluss
Smart-TV-Funktionen	Google Assistant, integrierter Chromecast, Netflix, Prime Video, YouTube, Google Play
TV-Empfang	DVB-T/T2, DVB-C, DVB-S (Satellit)
Audioleistung	10 W (5 W + 5 W)
Pflege	Vor der Reinigung den Netzstecker ziehen; ein weiches Tuch und ein verdünntes neutrales Reinigungsmittel (1:100) verwenden; keine Lösungsmittel oder scheuernde Tücher verwenden.
Sicherheit	Abdeckungen nicht entfernen, Feuchtigkeit vermeiden, nicht Wasser aussetzen, genehmigten Standfuß verwenden, von Wärmequellen fernhalten.
Mitgeliefertes Zubehör	Fernbedienung RC700E, AAA-Batterien ×2, Audio-Video-Adapter, Standfuß, Montageschrauben, Bedienungsanleitung
USB-Kompatibilität	FAT32, bis zu 1 TB, USB 1.1/2.0

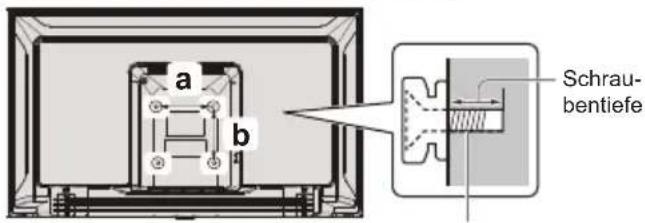

Wandmontage	Optionaler Wandhalter (VESA-Norm 100 × 100 mm)
Reparaturfähigkeit	Wenden Sie sich für Ersatzteile und Reparaturen an Ihren örtlichen Panasonic-Händler.

Häufig gestellte Fragen - TX-32LSW504S PANASONIC

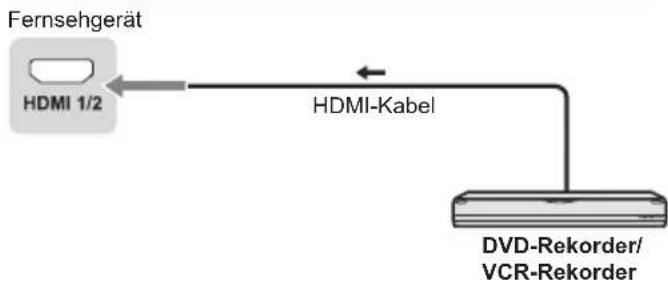

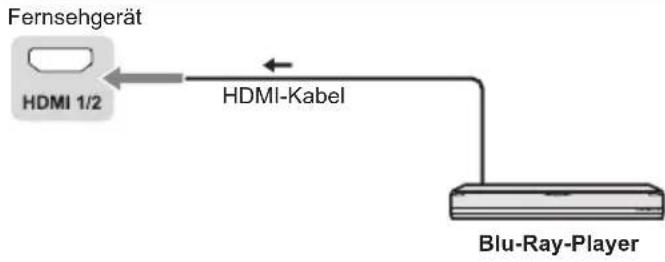

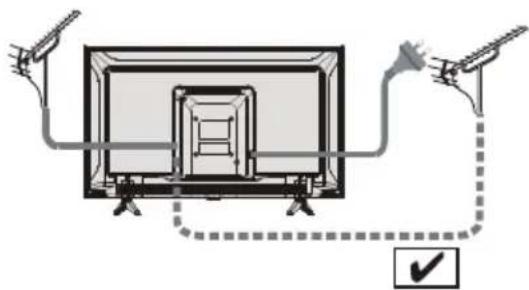

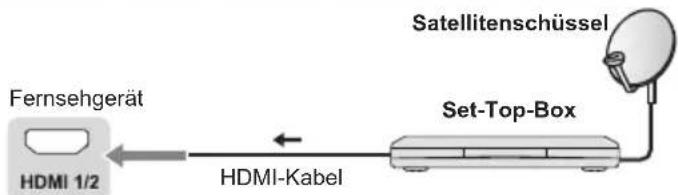

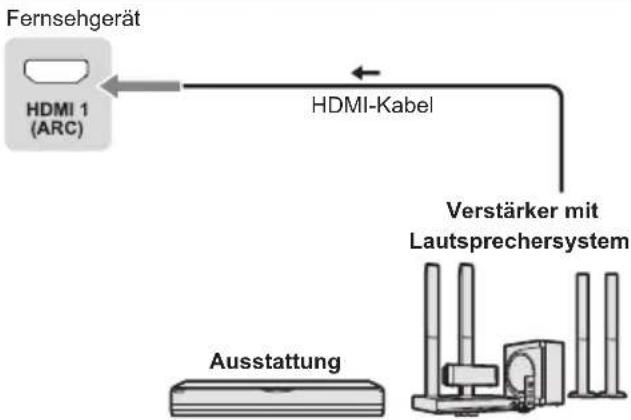

Wie schließe ich den Fernseher an?

Stellen Sie sicher, dass der Fernseher ausgesteckt ist, bevor Sie Kabel anschließen. Schließen Sie die RF-Antenne, externe Geräte über HDMI oder Audio-Video-Adapter an, dann stecken Sie den Netzstecker in eine Steckdose 220-240 V~ 50/60 Hz. Schalten Sie dann den Fernseher ein.

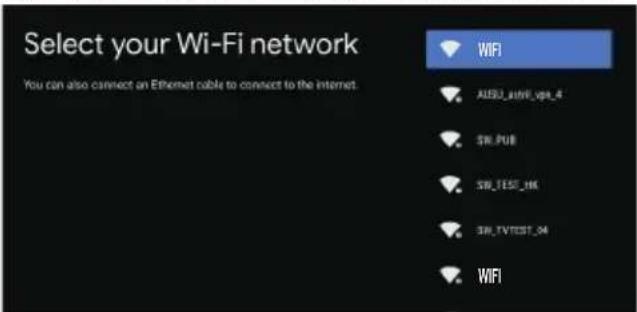

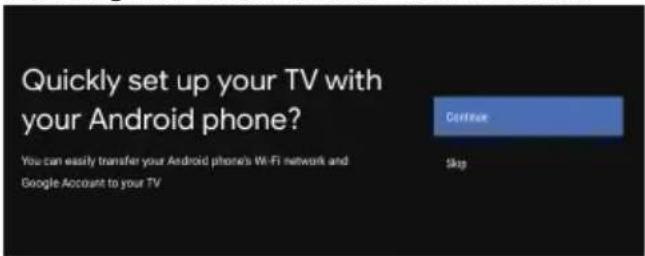

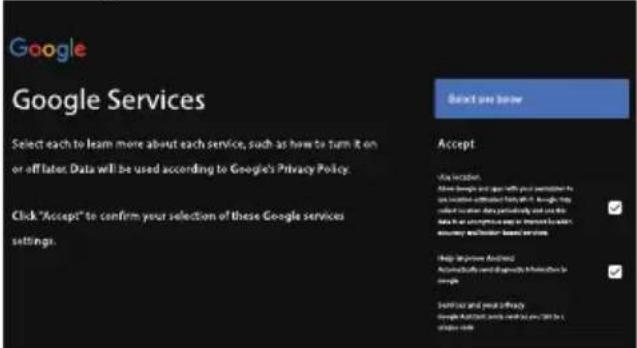

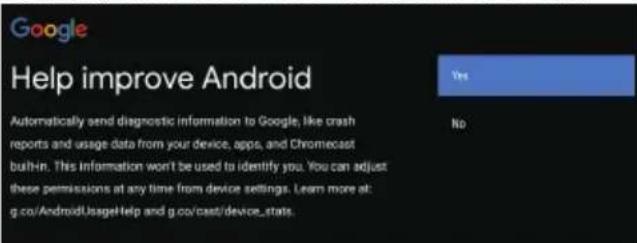

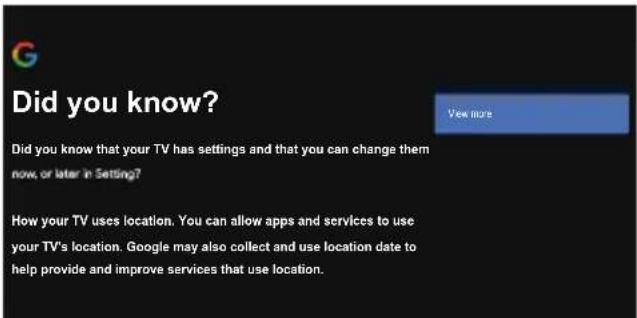

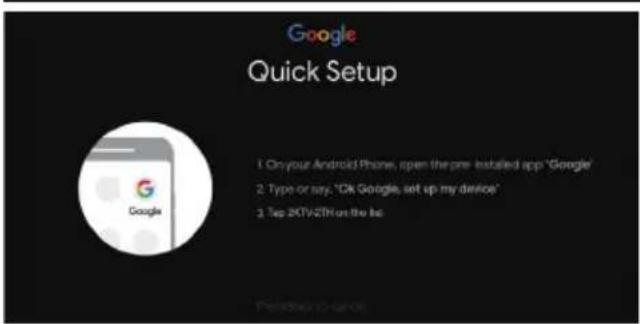

Wie führe ich die Ersteinrichtung durch?

Beim ersten Einschalten wird ein Google-Assistent angezeigt. Folgen Sie den Schritten: Sprache auswählen, mit WLAN verbinden, Google-Bedingungen akzeptieren und Standort- und Diagnoseoptionen wählen.

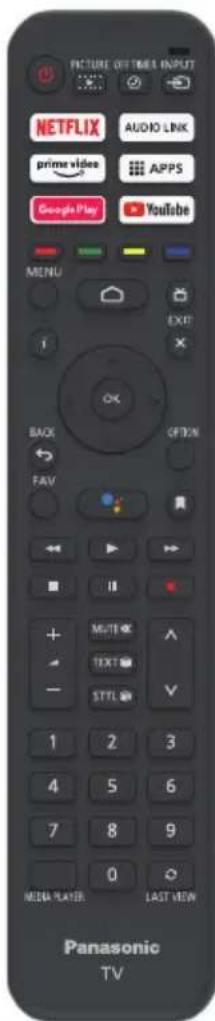

Wie verwende ich die Bluetooth-Fernbedienung?

Die mitgelieferte Fernbedienung verwendet Bluetooth. Zum Koppeln drücken Sie die Home-Taste, gehen Sie zu 'Fernbedienung koppeln', drücken Sie dann gleichzeitig die OK- und Mikrofon-Tasten, bis 'Erfolgreich!' angezeigt wird.

Was tun, wenn die Fernbedienung nicht reagiert?

Drücken und halten Sie die Ein-/Aus-Taste 3 Sekunden lang, um die Fernbedienung zurückzusetzen. Falls das nicht funktioniert, heben Sie die Kopplung über das Menü auf: Home > Einstellungen > Fernbedienungen und Zubehör, wählen Sie die Fernbedienung und 'Kopplung aufheben', dann koppeln Sie erneut.

Wie navigiere ich in den Fernseh-Menüs?

Verwenden Sie die Richtungstasten (▲/▼/◄/►), um eine Option auszuwählen, drücken Sie dann OK zur Bestätigung. Die MENU-Taste öffnet das Hauptmenü. Mit BACK gelangen Sie zum vorherigen Menü zurück, mit EXIT verlassen Sie es.

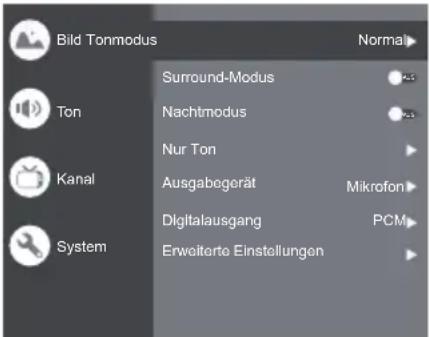

Wie stelle ich Bild und Ton ein?

Drücken Sie die MENU-Taste und wählen Sie das Symbol Bild oder Ton. Sie können den Bildmodus (Normal, Dynamisch, Filmmaker usw.), die Hintergrundbeleuchtung, das Seitenverhältnis, die Farbtemperatur einstellen und für den Ton einen Modus (Standard, Sprache, Musik) wählen oder den Equalizer anpassen.

Wie schließe ich ein USB-Gerät an?

Stecken Sie den USB-Stick in den USB-Anschluss (5 V, max. 500 mA). Drücken Sie die Multimedia-Wiedergabe-Taste und wählen Sie den Dateityp (Foto, Video, Musik, Dokument). Verwenden Sie die Richtungstasten, um eine Datei auszuwählen, und drücken Sie OK zur Wiedergabe.

Wie reinige ich den Bildschirm des Fernsehers?

Ziehen Sie zuerst den Netzstecker des Fernsehers. Verwenden Sie ein weiches, trockenes Tuch für Staub. Bei Flecken befeuchten Sie ein weiches Tuch mit sauberem Wasser oder einem verdünnten neutralen Reinigungsmittel (1:100), wringen Sie es gut aus und wischen Sie vorsichtig. Reiben Sie nicht zu fest und vermeiden Sie Flüssigkeit, die in das Gerät eindringt.

Was tun bei fehlendem Bild oder Ton?

Überprüfen Sie, ob der Fernseher eingeschaltet ist und die Eingangsquelle korrekt ist (HDMI, Antenne). Für das Bild passen Sie Kontrast und Helligkeit im Bildmenü an. Für den Ton prüfen Sie, ob die Lautstärke nicht stummgeschaltet ist und der Tonmodus nicht auf Stumm steht. Wenn das Problem weiterhin besteht, starten Sie den Fernseher neu.

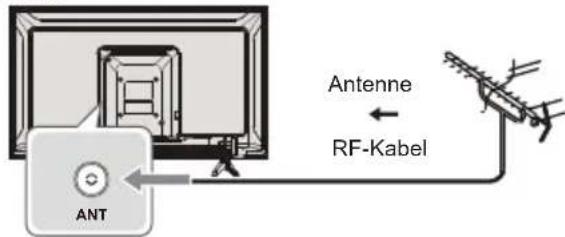

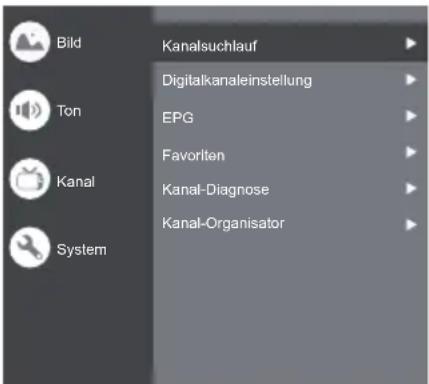

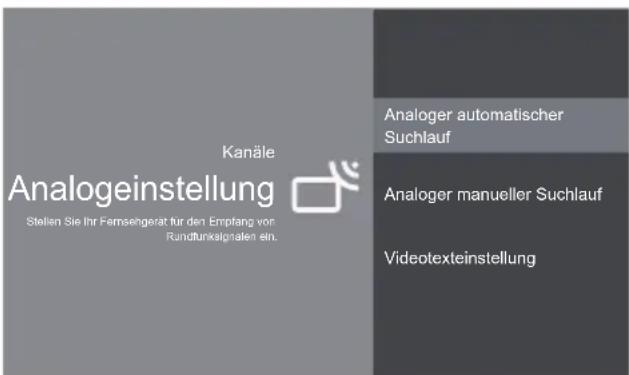

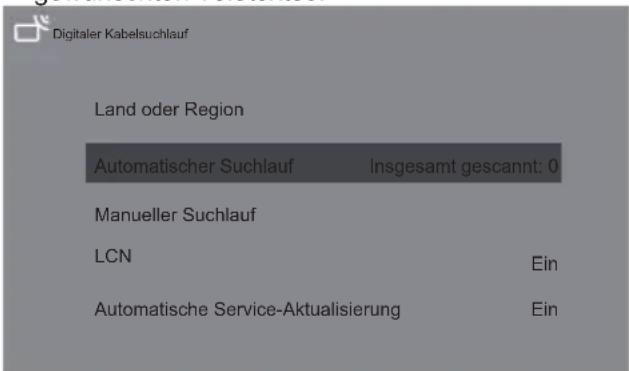

Wie empfange ich digitale Sender?

Schließen Sie eine geeignete Antenne an den Fernseher an. Gehen Sie in das Menü Kanal, wählen Sie 'Sender suchen' und wählen Sie den Typ (Antenne oder Kabel). Starten Sie die automatische Suche; die verfügbaren Sender werden gespeichert.

BEDIENUNGSANLEITUNG TX-32LSW504S PANASONIC

Using Homepage - Apps

(Abbildung: TX-43LSW504*)

Vielen Dank, dass Sie sich für these Produkt von Panasonic entschieden haben.

Bitte lessen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie thesees Produkt in Betriebnehmen, und bewahren Sie sie zum späteren Nachschlagen auf.

Bitte lessen Sie das Kapitel „Sicherheitsvorkehrungen" in dieser Bedienungsanleitung vor der Benutzung des Produkts sorgfältig durch.

Die in dieser Bedienungsanleitung gezeugten Bilder dienen nur zur Veranschaulichung.

Wenn Sie sich an ihren örtlichen Panasonic-Händler wenden müssen, lesen Sieitte vorher die Pan-European-Guarantee-Karte.

Inhalt

Auf jeder Fallesen

Wichtiger Hinweis 3

Sicherheits-vorkehrungen. 5

Aufstellen des Fernsehgerats 9

Anschlieben des Fernsehgerats 11

Ersteinrichtung. 13

Bedieren des Fernsehgerats 14

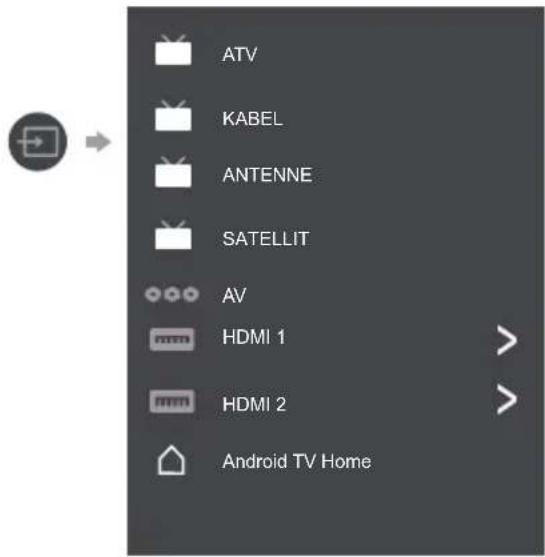

Anzeigen von externen Geräten 16

Verwenden von Startseite - Apps 17

Verwendend der Menüfunktionen 18

Verwendend des Media Players 21

Zusatzinformation 22

Fehlersuche 23

Wartung 24

Technische Daten 25

Oss-Lizenz. 27

HEVCAdvance

Abgedeckt durch Patente unter patentlist.

heycadvance.com

Dolby Audio

Die Termini HDMI, HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.

Dolby, Dolby Audio und das Doppel-D-Symbol sind Marken von Dolby Laboratories.

Hergestellt unter Lizenz von Dolby Laboratories.

Vertrauliche unveröffentlichte Arbeiten. Urheberrecht © 1992 - 2015

Dolby Laboratories. Alle Rechte vorbehalten.

Wi-Fi® ist eine eingetragene Marke von Wi-Fi Alliance®. WPA2™, WPA™ sind Warenzeichen von Wi-Fi Alliance®.

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken im Besitz von Bluetooth SIG, Inc. und werden von der Panasonic Corporation unter Lizenz verwendet.

DVB und die DVB-Logos sind Marken des DVB-Projekts.

x.v. Colour^TM ist ein Markenzeichen.

DiSEqCTM ist ein Markenzeichen von EUTELSAT.

Google ist ein Markenzeichen von Google LLC.

Amazon, Prime Video und alle zugehörigen Logos sind Markenzeichen von Amazon.com, Inc. oder seinen Tochtergesellschaften.

Dieses Produkt entspricht der technischen Spezifikation der UHD Alliance: UHDA Spezifizierter Referenzmodus, Version 1.0. Das FILMMAKER MODETM Logo ist ein Markenzeichen der UHD Alliance, Inc. in den Vereinigten Staaten und anderen Ländern.

Wenn nicht anders angegeben, wird in dieser Bedienungsanleitung die Abbildung des TX-43LSW504* verwendet. Die gezeigten Abbildungen können je nach Modell unterscheidlich sein.

Wichtiger Hinweis

Hinweis zu DVB-/ Datenübertragungs-/ IPTV-Funktionen

• Dieses Fernsehgerät erfüllt die Standards (ab Dezember 2020) der digitalen terrestrischen DVB-T/T2-Dienste (MPEG2, MPEG4-AVC (H.264) und MPEG HEVC (H.265)), der digitalen Kabeldienste DVB-C (MPEG2, MPEG4-AVC (H.264) und MPEG HEVC (H.265)) und der digitalen Satellten-Dienste DVB-S (MPEG2, MPEG4-AVC (H.264) und MPEG HEVC (H.265)).

Erkundigen Sie sich bei Ihr hem Handler vor Ort nach der Verfugbarkeit von DVB-T/T2- oder DVB-S-Diensten in Ihrer Region.

Erkundigen Sie sich bei ihrem Kabeldienstanbieter nach der Verfugbarkeit von DVB-C-Diensten mit thisem Fernsehgerat.

• Dieses Fernsehgerät Funktioniert möglicherweise nicht richtig mit Signalen, die nicht den Standards von DVB-T/T2, DVB-C oder DVB-S entsprechen.
• Je nach Land, Region, Sender, Dienstanbieter, Satellit und Netzwerkumgebung sind nicht alle Funktionen verfügbar.
• Nicht alle Cl-Module Funktionieren ordnungsgemäß mit diesen Fernsehgerät. Erkundigen Sie sich bei ihrem Dienstanbieter nach dem verfügbaren Cl-Modul.
• Dieses Fernsehgerät Funktioniert möglicherweise nicht richtig mit Cl-Modulen, die nicht vom Dienstanbieter zugelassen sind.
• Je nach Dienstanbieter konnen zusätzliche Gebühren anfallen.
  Die Kompatibilität mit zukünftigen Diensten wird nicht garantiert.

Internet-Apps und Sprachsteuerungsfunktion werden von den jeweiligen Dienstanbietern bereitgestellt und die Verfugbarkeit kann jederzeit geändert, unterbrochen oder eingestellt werden.

Panasonic übernimmt keine Verantwortung und gibt keine Garantie für die Verfügbarkeit oder die Kontinuität der Dienste.

Panasonic übernimmt keine Garantie für den Betrieb und die Leistung von Peripheriegeräten anderer Hersteller; und wir lehen jegliche Haftung oder Schaden ab, die sich aus dem Betrieb und/oder der Leistung durch die Verwendung von Peripheriegeräten anderer Hersteller ergeben.

Berühren Sie die Anschlüsse

ANTENNA (ANTENNE), SATELLITE IN (SATELLITENEINGANG) und HDMI nicht oder halten Sie sich nicht in deren Nähe auf und vermeiden Sie elektrostatische Entladungen, um diese Anschüsse im USB- und LAN

Betriebsmodus nicht zu stären. Geschieht dies

nicht, wird das Fernsehgerät nicht mehr Funktionieren oder es zeigt einen anormalen Status.

Umgang mit Kundeninformationen

Bestimmte Kundeninformationen wie z. B. die IP-Adresse der Netzwerkschnittstelle Ihres Geräts (dieses Fernsehgeräts) werden erfasst, sobald Sie Ihr intelligentes Fernsehgerät der Marke Panasonic (dieses Fernsehgerät) oder andere Geräte mit dem Internet verbinden (Auszug aus unserer Datenschutzrichtlinie). Wir tun dies zum Schutz unserer Kunden und der Integrität unseres Dienstss sowie zum Schutz der Rechte und des Eigentums von Panasonic.

Wenn Sie die Internetverbindungsfunktion theses Fernsehgeräts nutzen, können nach Zustimmung (in den Ländern, in denen die Zustimmung des Kunden zur Erfassung persönlicher Daten gemäß den geltenden Datenschutzgesetzen erforderlich ist) zu den Servicegrundsätze/Datenschutzrichtlinien von Panasonic (im Folgenden als Bedingungen usw. bezeichnet) Kundendaten über die Nutzung these Geräts erfasst und gemäß den Bedingungen usw. verwendet werden.

• Panasonic übernimmt keine Verantwortung für die Erfassung oder Verwendung von Kundendaten über Anwendungen, die von Dritten auf thisem Fernsehgerät oder der Webseite bereitgestellt werden.
• Achten Sie bei der Eingabe ihrer Kreditkartennummer, Ihres Namens usw. ganzbesonders auf die Vertrauenswurdigkeit des Anbieters.
• Die registrierten Informationen konnen auf dem Server usw. des Anbieters registriert sein. Bevor Sie theses Fernsehgerät reparieren lessen, übertragen oder entsorgen, müssen Sie die Informationen gemäß den Allgemeinen Geschäftsbedingungen des Anbieterslöschen.

Für die Aufnahme und Wiedergabe von Inhalten auf thisem oder einem anderen Gerät ist möglicherweise die Genehmigung des Eigentümers des Urheberrechts oder anderer Rechte an diesen Inhalten erforderlich. Panasonic ist nicht befugt, Ihnen diese Erlaubnis zu erteilen und leht ausdrücklich jeges Recht, jeder Fähigkeit oder Absicht ab, eine solche Erlaubnis in Ihr Name einzuholen. Es liegt in Ihr Verantwortung, sicherzustellen, dass die Verwendung theses oder eines anderen Gerats mit den in Ihr dem Land geltenden Urheberrechtsgesetzen übereinstimmt.itte beziehen Sie sich fur weitere Informationen zu den einschlögigen Gesetzen und Vorschriften auf die geltenden Gesetze oder wenden Sie sich an den Inhaber der Rechte an den Inhalten, die Sie aufnehmen oder wiedergeben möchten.

Dieses Produkt wird im Rahmen der AVC-Patentportfolio-Lizenz für den persönlichen Gebrauch eines Verbrauchers oder andere Verwendungszwecke lizenziert, bei denen es keine Vergütung erhält, um (i) Videos in Übereinstimmung mit dem AVC-Standard ("AVC-Video") zu codieren und/oder (ii) AVC-Videos zu decodieren, die von einem Verbraucher im Rahmen einer persönlichen Tätigkeit codiert wurden und/oder von einem Videoanbieter bezogen wurden, der für die Bereitstellung von AVC-Videos lizenziert ist. Für jeder andere Verwendung wird keine Lizens gewährt oder impliziert.

Weitere Informationen erhalten Sie von MPEG LA, L.L.C.

Sehen Sie http://www.mpegl.com.

Dieses Zeichen zeigt an, dass das Produkt mit Wechselspannung (AC) betrieben wird.

Dieses Zeichen zeigt an, dass es sich um ein elektrisches Gerät der Klasse II oder eines mit doppelter Isolierung handelt, bei dem keine Sicherheitsverbindung zur elektrischen Erde (Erdung) erforderlich ist.

Bewegen Sie das Produkt nur in aufrechte Position.

Sicherheitsvorkehrungen

Um die Gefahr eines Stromschlags, eines Brands, einer Beschädigung oder Verletzung zu vermeiden, beachten Sieitte die nachstehenden Warnhinweise und Vorsichtsmaßnahmen:

Netzstecker und Kabel

Achtung

Wenn Sie etwas Anomales an dem Fernsehgerat bemerken,ziehen Sie sofort den Netzstecker.

Die Netzstecker sind je nach Land unterschiedlich.

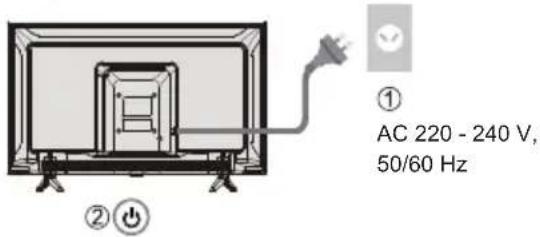

• Dieses Fernsehgerät ist für den Betrieb mit Wechselspannung (AC) ~ 220 - 240 V, 50/60 Hz ausgelegt.
• Stecken Sie den Netzstecker vollständig in die Netzsteckdose.
  Um das Fernsehgerat vollständig auszuschalten, müssen Sie den Netzstecker aus der Netzsteckdoseziehen.

Um dies zu gewährleisten, sollte der Netzstecker jederzeit keinlich zuganglich sein.

• Ziehen Sie den Netzstecker, wenn Sie das Fernsehgerät reinigen.
• Fassen Sie den Netzstecker nicht mit nassen Händen an.

• Beschädigen Sie das Netzkabel nicht.

• Legen Sie keinen schweren Gegenstand auf das Kabel.

• Legen Sie das Kabel nicht in die Höhe eines Gegenstands mit hoher Temperatur.

• Ziehen Sie nicht am Netzkabel. Wenn Sie den Stecker abziehen, halten Sieihn an seinem Gehäuse fest.
• Bewegen Sie das Fernsehgerät nicht, wenn sich das Netzkabel in einer Steckdose befindet.
• Verdrehen Sie das Netzkabel nicht, biegen Sie es nicht überfällig und dehnen Sie es nicht.
• Verwenden Sie keine beschädigten Netzstecker oder Netzsteckdosen.
• Achten Sie darauf, dass das Fernsehgerät das Netzkabel nicht einquetscht.

Seien Sie hier entsprechenden vorsichtig

Achtung

Entfernen Sie keine Abdeckungen und nehmen Sie niemals selbst Änderungen am Fernsehgerät vor, da spannungsführende Teile zugänglich sind und die Gefahr eines Stromschlags besteht, wenn sie entwickert werden. Das Fernsehgerät enthalt keine vom Benutzer zu wartenden Teile.
- Setzen Sie das Fernsehgerät nicht Regen oder übermaßiger Feuchtigkeit aus. Dieses Fernsehgerätarf keinem Tropf- oder Spritzwasser ausgesetzt werden und mit Flüssigkeit gefüllte Gegenstände,wie z.B. Vasen,dürfen nicht auf oder über das Fennsehgerät gestellt werden.
Fuhren Sie keine Fremdkörper durch die Lüftungsschlitze in das Fernsehgerät ein.
- Wenn das Fernsehgerät an einem Ort verwendet wird, an dem Insekten liegt in das Gerät gelangen konnen, geschieht möglicherweise Folgendes. Es ist möglich, dass Insekten in das Fernsehgerät gelangen, z. B. keine Fliegen, Spinnen, Ameisen usw., die das Fernsehgerät beschädigen oder sich in einem sichtbaren Bereich des Fernsehgerats, z. B. im Bildschirm, festsetzen konnen.
- Wenn das Fernsehgerät in einer Umgebung mit Staub oder Rauch verwendet wird, geschieht möglicherweise Folgendes.

Es kann sein, dass während des normalen Betriebs Staub- oder Rauchpartikel durch die Luftungsöffnungen in das Fernsehgerät gelangen und sich im Gerät festsetzen. Dies kann zu Überhitzung, Fehlfunktionen, Verschlechterung der Bildqualität usw. führen.

• Verwenden Sie keine nicht zugelassenen Standfuße/Montagevorrichtungen. Wenden Sie sich an ihren Panasonic-Händler vor Ort, um eine zugelassene Wandhalterung zu montieren.
• Vermeiden Sie starke Kräfte oder Stöße auf das Displaypanel.
• Stellen Sie sicher, dass keine Kinder auf das Fernsehgerät klettern.
• Stellen Sie das Fernsehgerät nicht auf schrägen oder instabilen Flächen auf und achten Sie daraufuf, dass das Fernsehgerät nicht über hinausragt.

Achtung beim stabilen Aufstellen

Das Fernsehgerat konnte herunterfallen und schwerwiegende oder tõdliche Verletzungen verursachen. Mit den folgenden einfahren Vorkehrungen konnen viele Verletzungen, insbesondere bei Kindern, vermieden werden:

• Verwenden Sie IMMER die vom Hersteller des Fernsehgerats empfohlenen Schranke, Ständer oder Montagemethoden.
• Verwenden Sie IMMER Möbelstücke, die das Fernsehgeber sicher/TRagen können.
• Stellen Sie IMMER sicher, dass das Fernsehgeber nicht über die Kante des Möbelstücks hinausragt.
• Klaren Sie Kinder IMMER darüber auf, dass es gefährlich ist, auf Mobelstücke zu klettern, um das Fernsehgerät oder seine Bedienelemente zu erreichen.

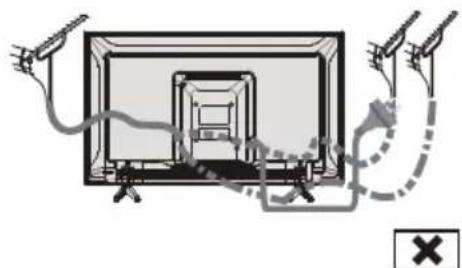

• Verlegen Sie die an das Fernsehgerät angeschlossenen Kabel IMMER so, dass man nicht darüber stolpern,aranziehen oder danach greifen kann.
• Stellen Sie ein Fernsehgerät NIEMALS an einer instabilen Stelle auf.
• Stellen Sie das Fernsehgerät NIE auf hohe Möbelstücke (z. B. Schranke oder Bucherregale), ohne sowohl das Möbelstück als auch das Fernsehgerät an einer geeigneten Stelle zu verankern.
• Stellen Sie das Fernsehgerät NIE auf Stoffe oder andere Materialien, die sich zwischen dem Fernsehgerät und dem Möbelstück befinden.
• Stellen Sie NIE Gegenstände, die Kinder zum Klettern verleiten konnten, wie z. B. Spielzeug und Fernbedienungen, auf das Fernsehgerät oder die Mobelstücke, auf denen das Fernsehgerät steht.

Wenn das vorhandene Fernsehgerät so wie es ist an einen anderen Ort gestellt werden soll, sind die gleichen Überlegungen wie oben zu beachten.

• Dieses Fernsehgerät wurde zur Verwendung auf einem Tisch entwicken.
• Setzen Sie das Fernsehgerät nicht direktem Sonnenlicht oder anderen Wärmequellen aus.

Stellen Sie das Fernsehgerät nicht in der Nähe von Kerzen oder anderen offenen Flammenauf, um die Ausbreitung von Bränden zuverhindern

Erstickung/Erstickungsgefahr

Achtung

Die Verpackungsteile des Fernsehgeräts konnen zum Ersticken führen. Einige der Teile sind Klein und konnen eine Erstickungsgefahr für Kleinkinder darstellen. Bewahren Sie diese Teile außerhalb der Reichweite von Kleinkindern auf.

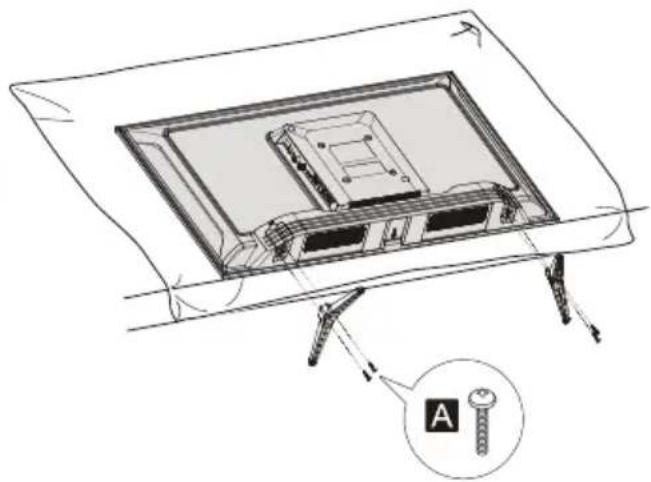

Standfuß

Achtung

• Nehmen Sie die Standfuße nicht auseinander und verändern Sie sie nicht.

Vorsicht

• Verwenden Sie keine anderen Standüge als die im Lieferumfang these Fernsehgeräts enthaltenen.
• Verwenden Sie die Standfuße nicht, wenn sie verzogen oder auf andere Weise beschädigt worden sind. Wenden Sie sich in thisem Fall sofort an ihren nachsten Panasonic-Händler.
• Stellen Sie beim Aufstellen sicher, dass alle Schrauben fest angezogen sind.
• Stellen Sie sichere, dass das Fernsehgerät bei der Montage der Standüge keine Stöße erhalten.
• Stellen Sie sich, dass sich keine Kinder an den Standfußen zu schaffen machen.
• Montieren Sie das Fernsehgerät auf oder entfern. Sie es von den Standfußen mit mindestens zwei Personen.
• Halten Sie sich beim Auf- und Abbau des Fernsehgeräts an das angegebene Verfahren.

Funkwellen

Achtung

• Verwenden Sie das Fernsehgerät und die Fernbedienung nicht in medizinischen Einrichtungen oder an Orten mit medizinischen Geräten. Funkwellen können die medizinischen Geräte stären und zu Zwischenfällen aufgrund von Fehlfunktionen führen.
• Verwenden Sie das Fernsehgerät und die Fernbedienung nicht in der Höhe von automatisch gesteuerten Einrichtungen wie automatischen Turen oder Feueralarmen. Funkwellen können die automatischen Steuergeräte stären und zu Unfallen aufgrund von Fehlfunktionen führen.
• Halten Sie einen Mindestabstand von 15 cm zum Fernsehgerät und zur Fernbedienung ein, wenn Sie einen Herzschrittmacher tragen. Die Funkwellen können den Betrieb des Herzschrittmachers stären.
• Nehmen Sie das Fernsehgerät und die Fernbedienung nicht auseinander und verändern Sie sie nicht.

Gemeinsame Schnittstelle

Schalten Sie das Fernsehgerät mit dem Ein/Aus-Schalter immer aus, wenn Sie das CI-Modul einsetzen oder entfernen.
- Wenn eine Smartcard und ein CI-Modul als Set gefeliefert werden, setzen Sie zuerst das CI-Modul ein und dann die Smartcard in das CI-Modul.

• Setzen Sie das CI-Modul wie abgebildet in der richtigen Richtung vollständig ein bzw.ziehen Sie es vollständig Heraus.
  Normalerweise werden verschlüsselte Kanäle angezeigt. (Sichtbare Kanäle und ihre Funktionen hangen vom Cl-Modul ab.)

Wenn keine verschlüsselten Kanäle angezeigt werden

[Gemeinsame Schnittstelle] ([Einstellungs]-Menu)

Es kann sein, dass es auf dem Markt CI-Module mit älteren Firmware-Versionen gibt, die mit dem neuen Cl+ v1.4 TV nicht vollständig kompatibel sind. Wenden Sie sich in thisem Fallitte an ihren Anbieter von Programminhalten.
- Stellen Sie sicher, dass Sie die Cl-Modulkarte entfernen usw., bevor Sie sie reparieren, übertragen oder entsorgen.

Fernsehgerat

Integriertes drahtloses LAN

Vorsicht

• Verwenden Sie das integrierte drahtlose LAN nicht, um eine Verbindung zu einem drahtlosen Netzwerk (SSID*) herzustellen, für das Sie keine Nutzungsrechte besitzen. Solche Netzwerke können als Ergebnis von Suchvorgängen aufgelistet werden. Das Verwenden kann jedoch als illegaler Zugriff gewertet werden.
• SSID ist eine Bezeichnung zur Identifizierung eines bestimmten drahtlosen Netzwerks für die Übertragung.
• Setzen Sie das eingebaute drahtlose LAN nicht hohen Temperaturen, direktem Sonnenlicht oder Feuchtigkeit aus.
• Über Funkwellen übertragene und empfangene Daten können abgegangen und überwacht werden.
  Das integrierte drahtlose LAN verwendet die Frequenzbänder 2,4 GHz und 5 GHz. Halten Sie das Fernsehgerät von anderen Geräten fern, die 2,4-GHz- und 5-GHz-Signale verwenden, wie z. B. andere drahtlose LAN-Geräte, Mikrowellenherde und Mobiltelefon, um Fehlfunktionen oder langsame Reaktionen aufgrund von Funkwelleninterferenzen bei der Verwendung des integrierten drahtlosen LAN zu vermeiden.
• Wenn Probleme aufgrund statischer Elektrizität usw. auftreten, schaltet sich das Fernsehgerät möglicherweise ab, um sich selbst zu schützen. Schalten Sie in thisem Fall das Fernsehgerät mit dem Ein/Aus-Schalter aus und dann wieder ein.

rahtlose Bluetoftechnologie

Vorsicht

Das Fernsehgerät und die Fernbedienung verwenden das 2,4-GHz-Funkfrequency-ISM-Band (Bluetooth®). Um Fehl Funktionen oder eine langsames Reaktion aufgrund von Funkwellenerferenzen zu vermeiden, halten Sie das Fernsehgerät und die Fernbedienung von Geräten wie anderen drahtlosen LAN-Geräten, anderen Bluetooth®Geräten, Mikrowellen, Mobiletelefonen und Geräten fern, die 2,4-GHz-Signale verwenden.

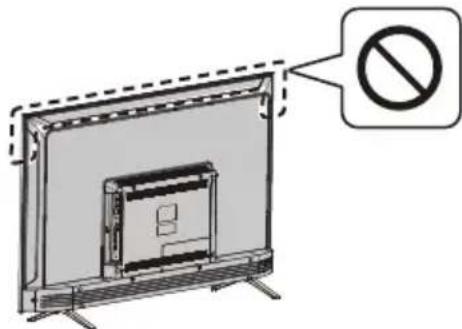

Belüftung

Vorsicht

Lassen Sie ausreichend Platz (mindestens 10cm ) um das Fernsehgerät herum, um übermäßige Hitze zu vermeiden, die zu einem früherzeitigen Ausfall einiger elektronischer Bauteile führen können.

(cm)

Die Belüfung darf nicht durch Abdecken der Luftungsöffnungen mit Gegenständen wie Zeitungen, Tischdecken und Vorhängen behindiert werden.

Unabhängig davon, ob Sie die Standfußeverwenden oder nicht, sollen den Sie immer daraufacht, dass die Luftungsöffnungen an derUnterseite des Fernsehgeräts nicht blockiert sind und genugend Platz für eine ausreichende Belüfung vorhanden ist.

Bewegen des Fernsehgeräts

Vorsicht

Ziehen Sie vor dem Transport des Fernsehgerats alle Kabel ab.

Zum Bewegen des Fernsehgeräts sind mindestens zwei Personen erforderlich, um Verletzungen zu vermeiden, die durch das Umkippen oder Herunterfallen des Fernsehgeräts verursacht werden können.
- Halten Sie den Bildschirm nicht wie unter gezeigt, wenn Sie das Fernsehgerät bewegen. Dies kann zu Fehlfunktionen oder Schäden führen.

Wenn das Fernsehgerät längerere Zeit nicht benutzt wird

Vorsicht

Das Fernsehgerät verbraucht auch im ausgeschalteten Zustand noch etwas Strom, solange der Netzstecker an eine spannungsführende Steckdose angeschlossen bleibt.

• Ziehen Sie den Netzstecker aus der Steckdose, wenn das Fernsehgerät längerere Zeit nicht benutzt wird.

Übermäßig Lautstärke

Vorsicht

• Setzen Sie ihre Ohren

nicht übermäßiger

Lautstärke über die

Kopfhörer aus. Dies kann zu irreversiblen Gehörschäden führen.

• Wenn Sie ein drohnendes Gerausch in ihren Ohren horen, drehen Sie die Lautstärke herunter oder setzen Sie den Kopfhörer vorübergehend ab.

Batterien für die Fernbedienung

Achtung

Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.

Ein versehentliches Verschlucken kann körperliche Schäden verursachen. Wenn Sie vermuten, dass ein Kind eine Batterie verschlükt hat,uchen Sie sofort einen Arzt auf.

Vorsicht

• Unsachgemäßes Einlagen kann zum Auslaufen der Batterien, zu Korrosion und Explosion führen.
• Nur durch Batterien des gleichen oder äquivalenten Typs ersetzen.
  Mischen Sie keine alten und neuen Batterien.
• Mischen Sie keine entsprechenden Batterietypen (z. B. Alkali- und Mangan-Batterien).
• Verwenden Sie keine wiederauffladbaren Akkus (Ni-Cd usw.).
  Zerbrechen Sie die Batterien nicht.
• Setzen Sie Batterien nicht übermäßig Heritze aus, z. B. durch Sonneneinstrahlung, Feuer oder Ahnliches.
• Stellen Sie sicher, dass Sie die Batterien richtig entsorgen.
• Nehmen Sie die Batterien aus der Fernbedienung, wenn Sie sie langere Zeit nicht benutzen, um ein Auslaufen der Batterien, Korrosion und Explosion zu vermeiden.

LED-Fernsehgerat

Konformitätserklarung (DoC)

Hiermit erklart die Panasonic Corporation, dass这点es Fernsehgerat den grundlegenden Anforderungen und anderen relevanten

Bestimmungen der Richtlinie 2014/53/EU entspricht."

Wenn Sie eine Kopie der Original

Konformitätserklarung (DoC) für diese Fernsehgeräte erhalten möchten, besuchen Sieitte die folgende Website:

https://www.ptc.panasonic.eu/compliance-documents

Autorisierter Vertreiter:

Das 5,15 - 5,35 GHz-Band des drahtlosen LAN ist nur für den Betrieb in Innenaufen in den folgenden Ländern zugelassen.

Österreich, Belgien, Bulgarien, Tschechische Republik, Danemark, Estland, Frankreich, Deutschland, Island, Italien, Griechenland, Spanien, Zypern, Lettland, Liechtenstein, Litauen, Luxemburg, Ungarn, Malta, Niederlande, Norwegen, Polen, Portugal, Rumänien, Slowenien, Slowakei, Türkei, Finnland, Schweden, Schweiz, Kroatien

Maximale Funkfrequenzleistung, die in den

Frequenzbändern übertragen wird

Art der drahtlosen Funkverbindung	Frequenzband	Maximale EIRP (äquivalente isotrope Strahlungsleistung)
Drahtloses LAN	2412 - 2472 MHz	18 dBm
	5150 - 5250 MHz	18 dBm
	5725 - 5850 MHz	13,7 dBm
Bluetooth®	2402 - 2480 MHz	7 dBm

Bewegen des Fernsehgeräts

Vorsicht

Ziehen Sie vor dem Transport des Fernsehgerats alle Kabel ab.

Bewegen Sie das Fernsehgerät mit mindestens zwei Personen. Stützen Sie das Fernsehgerät wie gezeigt ab, um Verletzungen durch Umkippen oder Herunterfallen zu vermeiden.

Einsatzbedingungen

Vorsicht

• Dieses Fernsehgerät ist für die Verwendung in tropischem Klima vorgesehen.

Aufstellen des Fernsehgeräts

Im Lieferumfang enthaltenes Zubehör

Das Zubehör muss zum Aufstellen möglicherweise nicht vollständig verwendet werden. Achten Sie darauf, dass es nicht unbeabsichtigt weggeworfen wird.

Bedienungsanleitung

Fernbedienung

• RC700E

(Seite 14)

Batterien (AAA) × 2

(Seite 10)

Mini-Klinken-Adapter

AV-Adapter

Standfuß

24-Zoll-Modell

Montageschrauben

$$ (S T 3 \times 1 2) \times 4 $$

32-Zoll-Modell

Montageschrauben

$$ (S T 4 \times 1 5) \times 4 $$

43-Zoll-Modell

Montageschrauben

$$ \left(\mathrm {S T} 4 \times 2 0\right) \times 4 $$

Standfuße

Standfuß

Standfuße

Anbringen der Standfuße

1 Zusammenbauern der Standfalle

Entfernen der Standübe vom Fernsehgerät

Stellen Sie sicher, die Standfuße wie folgt zu entfernen, wenn Sie die Wandhalterung verwenden oder das Fernsehgerät neu verpacken.

1 Legen Sie das Fernsehgeber auf eine Schaumstoffatte oder ein dickes, weiches Tuch auf einem Tisch.
2 Entfernen Sie die Montageschrauben Aom Fernsehgerat.

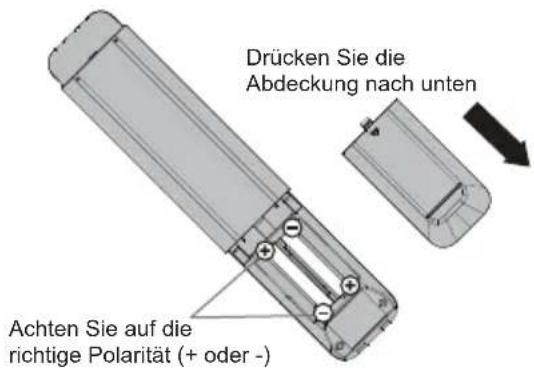

Einlagen der Batterien in die Fernbedienung

Wandmontage des Fernsehgeräts (optional)

Wenden Sie sichitte an ihren Panasonic-Handler, um die empfohlene Wandhalterung zu erwerben.

Rückseite des Fernsehgerats (Seitenansicht)

Schaube zum Befestigen des Fernsehgeräts an der Wandhalterung (nicht im Lieferumfang enthalten)

Löcher für die Montage der Wandhalterung

Modell a b

24 Zoll 200 mm 100 mm
32 Zoll 100 mm 100 mm
43 Zoll 200 mm 100 mm

Schraubenspezifikation

Modell Typ	Schraubentiefe
	Minimal Maximal
24 Zoll M4 11 mm 12 mm
32 Zoll M4 8 mm 9 mm
43 Zoll M6 10 mm 12 mm

Achtung

• Wenn Sie optionales Zubehor wie Wandhalterungen usw. verwenden, lesen und befolgen Sie stets die Montage- und Gebrauchsanweisungen des Herstellers.
• Montieren Sie das Fernsehgerät nicht direkt unter Deckenleuchten (z. B. Scheinwerfer oder Halogenlampen), die normalerweise sehr viel Wärme abgeben. Gehäuseteile aus Kunststoff konnen sich verziehen oder beschädigt werden.
• Beim Montieren von Wandhalterungen müssen Sie darauf auf achten, dass die Wandhalterung nicht an Metallstätzen geerdet ist. Stellen Sie immer sicher, dass sich keine elektrischen Kabel, Rohre usw. in der Wand befinden, bevor Sie mit der Montage der Wandhalterung beginnen.
  Um durch Herunterfallen verursachte Verletzungen zu vermeiden, sollen den Sie das Fernsehgerät von der Wandhalterung entfern, wenn es nicht mehr benutzt wird.

Anschlieben des Fernsehgeräts

• Bitte stellen Sie sicher, dass das Fernsehgerät von der Netzsteckdose getrennt ist, bevor Sie HF-/AV-Kabel anschließen oder abziehen.
• Externe Geräte und Kabel dieren nur zum Veranschaulichen und sind nicht im Lieferumfang des Fernsehgeräts enthalten.
• Überprüfen Sie beim Anschlieben, dass die Anschlüsse und Kabelstecker die richtigen sind.

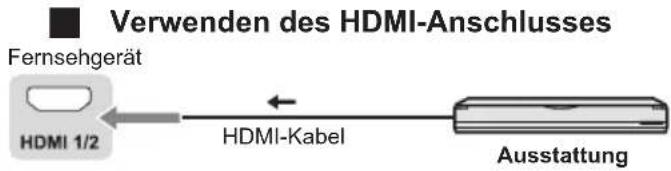

• Wenn Sie ein HDMI-Kabel verwenden,nehmen Sie ein vollständig verdrahtetes.
• Halten Sie das Fernsehgerät von elektronischen Geräten (Videogeräten usw.) oder Geräten mit einem Infrarotsensor fern. Anderenfalls kann es zu Bild-/Tonverzerrungen kommt oder der Betrieb anderer Geräte kann gestört werden.
• Lesen Sie auch die Bedienungsanleitung des angeschlossenen Geräts.

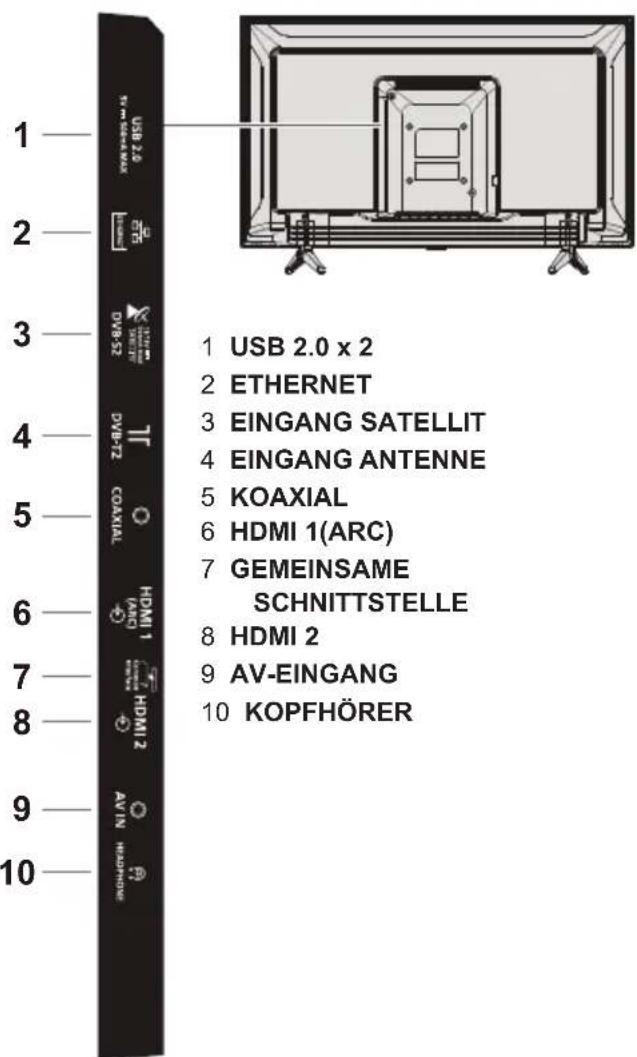

Anschlussklemmen

Rückseite des Fernsehgeräts

Anschlüsse

Antenne

• Halten Sie das HF-Kabel (Antenne) von der Netzleitung fern, um Netzstörungen zu vermeiden und zu minimieren.
• Legen Sie das HF-Kabel nicht unter das Fernsehgerät.
  Fur eine optimale Bild- und Tonqualitat sind eine Antenne, das richtige Kabel (75 koaxial) und der richtige Abschlussstecker erforderlich.
• Wenn Sie eine Gemeinschafts-Antennenanlage verwenden, bestehtigen Sie möglicherweise ein passendes Verbindungskabel und einen passenden Stecker zwischen der Wandantennenbuchse und dem Fernsehgerat.
  Ihr örtliches Fernseh-Servicezentrum oder Ihr Fachhändler kann Ihnen bei der Beschaffung der richtigen Antennenanlage für Ihr Gebiet und des erforderlichen Zubehörs behilflich sein.
• Für die Montage der Antenne, die Auflösung bestehender Systeme oder das erforderliche Zubehör und die damit verbundenen Kosten sind Sie als Kunde verantwortlich.
• Wenn die Antenne an der falschen Stelle angebracht ist, kann es zu Störungen kommt.

Blu-Ray-Player

AV / Gaming-Gerät

Verwendend der AV-Anschlüsse

DVD-Rekorder / VCR

Set-Top-Box

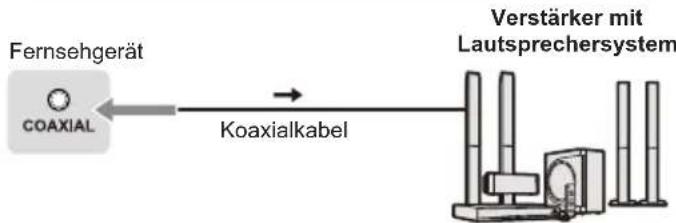

Laatsprechersystem

Um den Ton von einem externen Gerät in Mehrkanalton (z. B. Dolby Digital 5.1ch) zu genießen, schlieben Sie das Gerät an den Verstärker an. Lesen Sie für die Anschlüsse die Bedienungsanleitungen der einzelnen Geräte und des Verstärkers.

Verträker

- Verwenden Sie HDMI1, um das Fernsehgerät an einen Verständner anzuschreiben, der über die Funktion ARC (Audio Return Channel) verfügbar.

Ersteinrichtung

Stecken Sie den Netzstecker in die Steckdose und schalten Sie das Fernsehgerät ein.

Es kann ein paar Sekunden dauern, bis der Bildschirm angezeigt wird.

Google - Ersteinrichtung

Wenn Sie das Fernsehgerät zum ersten Mal einschalten, wird ein Assistant angezeigt, der Sie durch die folgenden Ersteinstellungen führt:

Schritt 1: Wahlen Sie die gewünschte Menüsprache. Hinweis: Englisch (Vereinigte Staaten) wird empfohlen. Die Abbildungen in dieser Bedienungsanleitung dienen ledigious als Referenz.

Schritt 2: (Nur für einige Länder) Wahlen Sie aus, ob Sie Ihr Android-Gerät zur Einrichtung des Fernsehgeräts verwenden möchten oder nicht.

Hinweis: Wenn Sie Ihr Android-Gerät nicht für das Einrichten des Fernsehgeräts verwenden möchten, können Sie mit Schritt 3 fortfahren. Wenn Sie Ihr Android-Gerät für die Einrichtung des Fernsehgeräts verwenden möchten, schalten Sie die Bluetooth-Funktionen Ihres Android-Telefons ein und öffnen Sie die Anwendung „Google" auf Ihrlem Telefon. Folgen Sie den Anweisungen, um das Gerät einzurichten.

Schritt 3: Wahlen Sie aus, ob Sie Ihr Fernsehgerät mit dem WLAN-Netzwerk verbinden möchten oder nicht.

Hinweis: Wenn Sie das Fernsehgerät mit dem WLAN-Netzwerk verbunden haben, wird es nach Updates wie Google-Service-Updates und so weiteruchen. Wahlen Sie dann aus, ob Sie sich bei ihrem Google-Konto anmelden möhen oder nicht.

Schnitt 4: Lesen Sie die Nutzungsbedingungen und Datenschutzbestimmungen von Google, um sie dann zu akzeptieren.

Schritt 5: Wahlen Sie aus, ob Google oder Dritte ihren Fernsehgeräte-Standort verwenden)dürfen oder nicht.

Schritt 6: Wahlen Sie aus, ob Sie Google erlauben möchten, Ihr Android TV zu verbessern oder nicht.

Funktionen der Fernbedienung

Die meisten Funktionen des Fernsehgeräts sind über Bildschirmmenü zugänglich. Mit der mitgelieferten Fernbedienung können Sie durch die Menü navigieren und alle allgemeinen Einstellungen konfigurieren.

POWER (Ein/Aus-Schalter) Schaltet das Fernsehgerät ein oder aus

PICTURE Aufrufen des Bildmodus.

OFF TIMER Aufrufen des Sleep-Timers.

INPUT Aufrufen der Schnittstelle fur die Quellenauswahl

NETFLIX Ruft die NETFLIX-Startseite auf

AUDIO LINK Ruft die AUDIO-LINK-Startsite auf

prime video Ruft die Prime-Video-Startseite auf

APPS Auswahlen der Apps

Google Play Ruft die Google-Play-Startseite auf

YouTube Ruft die YouTube-Startsite auf

Farbstaten Fuhrt mehrere Operationen aus, die der auf dem Menübildschirm angezeigten Bedienungsanleitung entsprechen

MENU Offn des Einstellungsmenus

Ruft die SmartTV-Startseite auf

Drucken, um den elektronischen Programmfuhrer anzuzeigen

Zeigt Informationen an

OK Bestätigt ihre Auswahl.

(Aufwarts-, Abwarts-, Links- und Rechts-Richtungstaten) Hebt verzschiedene Punkte im Menusystem hervor und stellt die Menusteuerung ein.

EXIT X Beenden des Programms

BACK Verlassen des Menus und Rückkehr zum vorherigen Menu

OPTION Zeigt das Optionsmenu der ausgewählten Funktionen an

FAV Aufrufen der Kanalliste

(Mikrofon) (Nur bei normaler Netzwerkverbindung verfügbar).

Offnen von Apps, Verschieben von Apps oder Entfernen aus den Favoriten
Schnellrücklauf
Wiedergabe
Schnellvorlauf
AktuellesProgramm beenden

Unterbrechen

Aufzeichnung starten

Erhöhen oder Verringern der Lautstärke

Stummschalten und Aufheben der Stummschaltung des Tons

Bild und Text einblenden

Untertitel einblenden

Kanal aufwärts / abwärts

Auswahlen der digitalen Tastenummer

Media Player aufrufen

LAST VIEW

Zurück zum letzten Programm

Koppeln der Fernbedienung mit dem Fernsehgerät

Dies ist eine Bluetooth-Fernbedienung und bevor Sie sie verwenden, müssen Sie sie zunachst mit dem Fernsehgerät koppeln. Die folgenden Schritte dienen nur zur Information:

Schnitt 1: Drücken Sie Taste zum Aufrufer den Startseite.

Schritt 2: Drücken Sie die Taste zum Aufrufen von „RC koppeln".

Schnitt 3: Folgen Sie der Seite „Einstellungstipps“, drücken Sie OK und gleichzeitig.

Schritt 4: Auf dem Bildschirm wird „Koppeln...“ angezeigt und nach Abschluss des Koppelns erscheint die Meldung „Erfolgreich!".

HINWEIS: Wenn Sie mehr als 2 Minuten warten und das Koppeln nicht möglich ist, wiederholen Sieitte die obigen Schritte fur das Koppeln erneut.

Wenn Sie die Kopplung der Bluetooth-Fernbedienung aufheben möchten, gehen Sie wie folgt vor:

Schritt 1: Drücken Sie Taste zum Aufrufen der Startseite. Schritt 2: Drücken Sie / / zum Auswahlen von, dann OK zum Aufrufen.

Schnitt 3: Drücken Sie zum Auswahlen von „Fernbedienungen & Zubehor" und wahren Sie dann den Name der Bluetooth-Fernbedienung aus, um die nachsten Schritte aufzurufen.

Schnitt 4: Drücken Sie die Taste zum Aufheben der Kopplung und wahlen Sie dann die Taste OK.

Wenn die Fernbedienung nicht Funktioniert

1. Halten Sie die Taste wie unter gezeigt 3 Sekunden gedrückt, um die Fernbedienung zurückzusetzen.

1. Richten Sie den Fernbedienungsempfang aus und haben Sie die Kopplung auf, indem Sie folgendermaßen vorgehen. Startbildschirm > Einstellungen > Fernbedienungen & Zubehor > RCU03 > Entkoppeln

Verwenden der Bedienelemente des Fernsehgeräts

1 Ein-/Ausschalten
2 Betriebs-LED

Rot: Standby
Grün: Ein

3 Empfänger des Fernbedienungssignals

Anzeigen von externen Geräten

1 Schlieben Sie die externen Geräte an.

(Seite 12)

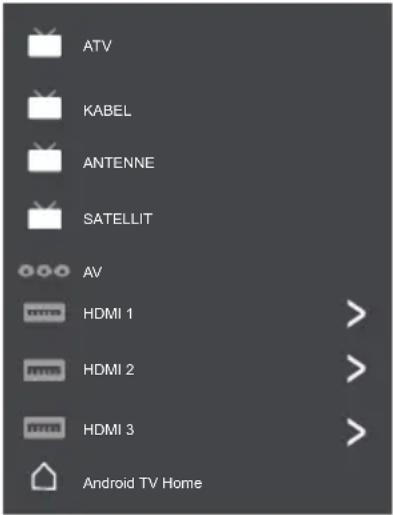

2 Rufen Sie das Menu [Eingang] auf und wahlen Sie den Eingang des angeschlossenen Geräts.

Das Menu kann nur durch Drucken der Taste OK aufgerufen werden.

Hinweis

• Wenn das externe Gerät über eine Funktion zur Anpassung des Bildformats verfügbar, stellen Sie es auf „16:9" ein.

Verwenden von Startseite - Apps

Hinweis: These Bedienungsanleitung ist für den allgemeinen Gebrauch bestimmt. Die Abbildungen in dieser Bedienungsanleitung dienen nur zu Informationszwecken und konnen vom tatsächlichen Erscheinungsbild des Produkts abweichen. Außen dem sind für eine Modele bestimmte Optionen nicht verfügbar. Sie können auf der Startseite alle Funktionen auswahlen.

Drucken Sie zum Anzeigen der Startseite.

Drucken Sie / / / zum Auswahlen von Symbolen aus der Bildschirmliste.

Drucken Sie OK, um jeder Option aufzurufen.

Um die APP zu beenden, drücken Sieoder

Google Assistant: Klichen Sie hier, um mit dem Google Assistant des Fernsehgeräts zu interagieren.

Benachrichtigungen: Erinnert Sie an systemkritische Informationen wie z. B. geringer Speicherplatz, Google-Anmelde- oder Kontofehler, Netzwerkverbindungsprobleme usw.

Eingang: Wahlen Sie die Eingangsgquelle aus.

Einstellungen: Greifen Sie auf die Systemeinstellungen zu.

Apps: Zeigen Sie die listened der bevorzugten Anwendungen an oder greifen Sie auf das Anwendungscenter zu. KANÄLE BENUTZERDEFINIERT ANPASSEN: Fugen Sie Ihr hem Startbildschirm Kanäle hinz und entfern den sie.

Hinweis:

1) Die Funktionen und Inhalte der „Startseite“ können je nach Land oder Modell unterschiedlich sein.
2) Bevor Sie die Netzwerkfunktionen auf der Startseite (z. B. Netzwerkanwendungen usw.) benutzen können, müssen Sie das Fernsehgerät mit dem Netzwerk verbinden.
3) Die Urheberrechte an den Symbolen liegen bei den Anwendungsanbietern.

Verwendend der Menüfunktionen

Verwendendes Schnellzugriffsmenüs

Hinweis: Einige der Funktionen sind bei bestimmen Quellen eventuell nicht verfügbar. Außer dem sind für eine neue Modelle bestimmte Optionen nicht verfügbar.

In this dem Abschnitt erhalten Sie Einblick in die Menus und Einstellungen Ihres Fernsehgeräts. Jedes Menu wird erlautert und detailiert beschrieben, damit Sie Ihr Fernsehgerät optimal nutzen können. So rufen Sie das Menusystem auf:

1. Drücken Sie im Fernsehgerätemodus (TV) OPTION auf der Fernbedienung, um die Schnellzugriffsliste anzuzeigen.
2. Drucken Sie / zum Auswahlen des gewünschten Menupunkts. Drucken Sie dannOK, um das entsprechende Untermen zu öffnen.
3. Verwenden Sie im Untermenü die Tasten / und OK, um Einstellungen vorzunehmen oder verwenden Sie / zum Auswahlen eines Menüpunkts. Verwenden Sie OK, um den ausgewählten Menüpunkt aufzurufen undihn entsprechend der Bildschirmanzeige oder Anleitung anzuwenden.
4. Durch Drücken von gelangen Sie zusück in das vorherige Menu.

Option

Bild: Rufen Sie diese Funktion auf, um den Bildmodus oder erweiterte Einstellungen anzupassen.

Ton: Wahlen Sie diese Option aus, um Toneinstellungen vorzunehmen.

Kanal: Wahlen Sie diese Option, um den Kanal einzustellen.

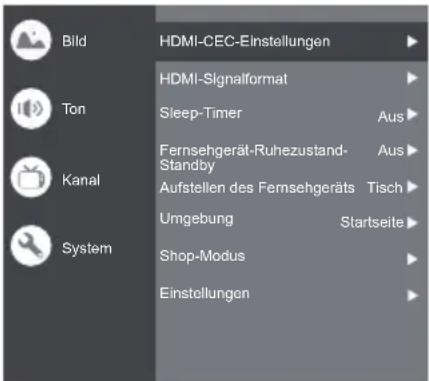

System: Wahlen Sie diese Option, um die Einstellungen anzupassen.


Bildmodus: Auswahl der Modi Normal, Dynamisch, Filmmaker, Sport, Gaming und Benutzerdefiniert.

Hintergrundbeleuchtung: Wahlen Sie eine Stufe von 1 - 100.

ÖKO-Einstellungen: Auswahlen von Aus, Niedrig und Hoch.

Bildseitenverhältnis:

Zeigt den Bildschirm [Bildseitenverhältnis]

an. Folgen Sie den Anweisungen in der

Bedienungsanleitung, um den entsprechenden Modus auszuwahlen. [4:3] / [16:9] / Automatisch / Original.

Erweiterte Einstellungen:

Farbtemperatur: Auswahlen von Normal, Warm, Kalt.

HDMI PC/AV-Modus: Automatisch

Übertastung: Auswahlen von EIN oder AUS

Rauschreduzierung: Auswahlen von Aus, Niedrig,

Mittel, Hoch und Automatisch.

Bild zurücksetzen: Zurücksetzen des Bildes.

Gamma: Wahlen Sie 2.2 oder 2.4.

Bewegungseinschätzung und Bewegungssteuerung

(MEMC): Auswahlen von Aus, Niedrig, Mittel und Hoch.

Ton

Tonmodus: Auswahlen der Modi Standard, Sprache, Musik, Stadion und Benutzer.

Surround-Modus: Wahlen Sie EIN oder AUS / Reiner Ton/ Surround.

Nachtmodus: Auswahlen von EIN oder AUS.

Nur Ton: Wenn Sie diese Option wahlen, schaltet sich der Fernsehbildschirm nach 10 Sekunden aus.

Ausgabegerat: Zum Auswahlen von Lautsprecher, SPDIF/Optisch und HDMI-ARC.

Digitalausgang: Wahlen Sie PCM/ByPass-Funktion/ Automatisch.

Erweiterte Einstellungen:

1. Erweiterter DAC-4 Dialog
2. Erweiterungsstufe DAC-4 Dialog
3. Balance
4. Digitale Audioverzögerung (ms)
5. Digitale Audiolautstärke
   6.eARC
6. Ton zurücksetzen

Kanal

Hinweis: These Funktion ist nur im Fernsehgerätmodus verfügbar.

Kanalsuchlauf: Ermöglicht die Suche nach allen verfügbaren analogen und digitalen Kanälen.

Digitalkanaleinstellung:

Zur Auswahl der Option zum Einstellen von

Untertitleinstellung, Videotexteinstellung,

Audioeingstellung, CI Plus, LCN, Automatische

Serviceaktualisierung, Aktualisierungs-Suchlauf.

EPG:

Drücken Sie OK/▶, um das Programmführungen aufzurufen.

Favorite:

Einstellen der Favoriten-Kanalliste.

Kanal-Diagnose:

Bestätigen Sie mit OK/▶, um einige

Signalinformationen für den aktuellen digitalen Kanal

anzuzeigen, wie z. B. Signalstärke, Frequenz usw.

Kanal-Organisator:

Mit dieser Option konnen Sie die Kanäle organisieren.

System

HDMI-CEC-Einstellungen:

CEC-Steuerung: Auswahlen von Ein oder Aus.

Gerät automatisch ausschalten: Auswahlen von Ein oder Aus.

Gerät automatisch einschalten: Auswahlen von Ein oder Aus.

CEC-Geräteliste: Schalten Sie Geräte ein und wahren Sie [Aktivieren], um die Steuerung von HDMI-Geräten zu aktivieren.

HDMI-Signalformat: Auswahlen von Ein oder Aus.

Sleep-Timer: Auswahlen von 15 min, 30 min, 45 min, 60 min, 90 min, 120 min oder Aus.

Fernsehgerat-Ruhezustand-Standby: Auswahlen

von von Nach 1 Stunde Inaktivität, Nach 2 Stunden

Inaktivität, Nach 4 Stunden Inaktivität, Nach

24 Stunden Inaktivität oder Aus.

Aufstellen des Fernsehgeräts: Auswahlen von

Aufstellen auf einem Tisch oder Wandmontage.

Umgebung: Auswahlen von Startbildschirm oder Shop-Modus.

Shop-Modus: Auswahlen eines E-Stickers.

Einstellungen:

1. Sperren: Klichen zum Sperren des Fernsehgeräts.
2. Strom: Schalten Sie die Funktionen Wake-On-Netzwerk und Netzwerk-Standby ein oder aus.
3. Aufnahmespeicher: Legen Sie das Speicherverät ein und zeichen Sie die Aufnahme auf.
4. Datenschutzerklarung: Der Inhalt der Datenschutzerklarung.
5. OSS-Lizenz: Der Inhalt der OSS-Lizenz.

Eingangsquelle

Drücken Sie und dann / zum Auswahlen der gewündsten Quelle und dann OK zum Bestätigen.

Kanaleinstellungen (ATV und KABEL)

Analogeinstellung: Wahlen Sie ATV und bestätigten Sie.

• Analoger automatischer Suchlauf: Drücken Sie OK, um den automatischen Suchlauf zu starten. Der Suchlauf kann einige Minuten dauern.
• Analoger manueller Suchlauf: Drucken Sie OK, um die Oberfläche aufzurufen.

Drücken Sie / zum Einstellen des Programms, des Fernsehgeräte- oder Farbsystems und dann / zum Auswahlen der Häufigkeit sowie OK, um den Kanal zuuchen.

• Videotexteinstellung: Drucken Sie OK und verwenden Sie dann / zum Aussuchen des gewünschten Teletextes.

Digitaler Kabelsuchlauf: Wahlen Sie Kabel und bestätigten sie.

Automatischer Suchlauf: Drucken Sie OK, um den automatischen Suchlauf zu starten. Der Suchlauf kann eine Minuten dauern. Während des Vorgangs können Sie BACken und JA wahlen, um den Vorgang zu beenden.

Manueller Suchlauf: Wahlen Sie die Kanalnummer und starten Sie den Suchlauf

LCN: Auswahlen von Ein oder Aus.

Automatische Service-Aktualisierung: Auswahlen von Ein oder Aus.

Einstellungen des Fernsehgeräts

Drücken Sie und dann / zum Auswahlen der gewünschten Einstellungen und dann OK zum Bestätigten.

Einstellungen

Allgemeine Einstellungen

Netzwerk & Internet

Kein Netzwerk verbunden

Konten & Anmelden

Keine Konten

Apps

Geräteinstellungen

Fernbedienungen & Zubehor

Allgemeine Einstellungen:

Netzwerk & Internet: Verbinden Sie das Netzwerk.

Alle anzeigen

Sonstige Optionen

Neues Netzwerk hinzufugen

Scannen immer verfügbar

Lassen Sie den Google-Standortdienst und andere Apps nach Netzwerkenuchen, auch wenn WLAN ausgeschaltet ist.

Ethernet

Ethernet

Verbunden

Proxy-Einstellungen: HTTP-Proxy wird vom Browser benutzt, kann aber nicht von anderen Apps benutzt werden.

IP-Einstellungen: Verwenden von DHCP oder Statisch

Konten & Anmelden: Anmelden bei den Konten.

Apps:

Alle Apps anzeigen

App-Berechtigungen

Zugriff auf spezielle Apps

Sicherheit & Einschränkungen

Geräteinstellungen

Uber

Datum & Zeit

Sprache

Tastatur

Display & Ton

Speichern

Startbildschirm

Google Assistant

Integrierter Chromecast

Bildschirmschoner

Energiesparen

Standort

Verwendung & Diagnose

Zugänglichkeit

Neu starten

Uber: Informationen zu diesen Fernsehgerät.

Datum & Zeit: Stellen Sie Datum und Zeit ein.

Sprache: Wahlen Sie die Sprache aus.

Tastatur: Wahlen Sie die Tastatur aus und stellen Sie sie ein

Display & Ton: Stellen Sie Display und Ton ein.

Speichern: Überprüfen Sie den Gerätespeicher.

Startbildschirm: Passen Sie Kanäle, Apps und Open-Source-Lizenzen an

Google Assistant: Verwenden des Google Assistant.
Integrierter Chromecast: Verwenden des integrierten Chromecast.

Bildschirmschoner: Wahlen Sie den Modus des Bildschirmschoners.

Energiesparen: Ausschalten des Displays.

Standort: Schätzen des Standorts.

Verwendung & Diagnose: Automatisches Senden von Diagnoseinformationen an Google, wie z. B.

Absturzberichte und Nutzungsdaten von ihrer Gerät, ihren Apps und dem integrierten Chromecast.

Zugänglichkeit:

Untertitel

Text mit hohem Kontrast

(Experimentell)

Text für Spracherkennung

Tastaturkurzel für Zugriff

Dienste

TalkBack-Funktion

Aus

Switch-Access-Funktion

Aus

Fernsehdienste-Manager

Ein

Neu starten: Neustart des Fernsehgeräts.

Fernbedienungen & Zubehör

Zum Suchen nach Zubehör...

(Vor dem Koppeln ihrer Bluetooth-Geräte sicherstellen, dass diese im Kopplungsmodus sind)

Verwendendes Media Players

Mit dem Media Player konnen Sie auf einem USB-Flash-Speicher aufgezeichnete Fotos, Musik oder Videos wiedergeben.

• Je nach verwendeter Digitalkamera wird das Bild auf diesen Fernsehgerät möglicherweise nicht richtig angezeigt.
  Das Anzeigen kann einige Zeit dauern, wenn sich weitere Dateien und Ordner auf dem USB-Flash-Speicher befinden.
• Teilweise komprimierte Dateien werden möglicherweise mit einer reduzierten Auflösung angezeigt.
  Die Ordner- und Dateinamen konnen je nach verwendeter Digitalkamera unterschiedlich sein.

Einsetzen / Entfernen des USB-Flash-Speichers

Fernsehgerat

5V max.900mA

- Setzen Sie den USB-Stick garde und vollständig ein, Gleiches gilt beim Herausziehen.

Starten des Media Players

1 Setzen Sie den USB-Flash-Speicher ein.
2 Wahlen Sie den Modus aus.

Auswahlen

Zugriff

[Dokument]: Zeigt die Miniaturansicht aller Dokumente auf dem USB-Flash-Speicher an.

[Foto]: Zeigt die Miniaturansicht aller Fotos auf dem USB-Flash-Speicher an.
[Musik]: Zeigt die Miniaturansicht der Musikordner auf dem USB-Flash-Speicher an.
[Video]: Zeigt die Miniaturansicht der Videotitel auf dem USB-Flash-Speicher an.
[Datentrager]: Zeigt die Miniaturansicht aller Dokumente auf dem USB-Flash-Speicher an.

[Inhaltsanzeige]

Folgen Sie den Anweisungen in der Bedienungsanleitung, um die verfügbaren Funktionen auszuführen.

Wenn der Cursor auf dem Symbol bleibt, werden die Informationen zum markierten Inhalt angezeigt.

Dokument Video Foto Musik Datenträger

Dokument:

1. Wahlen Sie das Symbol Dokument aus.
2. Drücken Sie die Taste nach oben, nach unten, links oder rechts, um die gewünschte Datei auszuwahlen und drucken Sie zum Wiedergeben OK.
3. Verwenden Sie die OK-Taste, um weitere Optionen anzuzeigen: ZOOM+, ZOOM-.
4. Drücken Sie die Return-Taste der Fernbedienung, um die Wiedergabe zu beenden.

Video:

1. Wahlen Sie das Symbol Video aus und drucken Sie dann die OK-Taste, um die Filmdatei anzusehen.
2. Drücken Sie die Taste nach oben, nach unten, links oder rechts, um die gewünschte Datei auszuwahlen und drucken Sie zum Wiedergeben OK.
3. Drücken Sie während der Wiedergabe eines Videos die Option um die Wiedergabekonsole anzuzeigen. Drücken Sie in der Wiedergabe konsole die OK-Taste der Fernbedienung, um die Videodatei wiederzugeben und anzuhalten. Linke Taste der Fernbedienung zum Schnellrücklauf. Rechte Taste der Fernbedienung zum Schnellvorlauf.
4. Verwenden Sie die Taste ORTuCAhzeigen weiterer Optionen: Fotoskala, Schleifenmodus, Untertitel, Untertitelcode, Audiospur, Informationen und Videoliste.
5. Drucken Sie die Return-Taste der Fernbedienung, um die Wiedergabe zu stoppen, und drucken Sie erneut die Return-Taste, um den Vorgang zu beenden.

Foto:

1. Wahlen Sie das Symbol Bild und drucken Sie dann die OK-Taste, um das Bild anzuzeigen.
2. Drücken Sie die Taste nach oben, nach unten, links oder rechts, um die gewünschte Datie auszuwahlen und drucken Sie zum Anzeigen OK.
3. Drücken Sie während der Bildanzeige OK, um die Wiedergabekonsole aufzurufen. Verwenden Sie die linke und rechte Taste der Fernbedienung, um das vorherige und{nachste Bild anzuzeigen.
4. Verwenden Sie die OK-Taste, um weitere Optionen anzuzeigen: Linksdrehung, Rechtsdrehung, ZOOM+, ZOOM-, Manuelle Wiedergabe/ Automatische Wiedergabe, Informationen, Wiedergabemodus, Wiedergabeintervall, BGM: Ein oder Aus.

Musik:

1. Wahlen Sie das Symbol Musik und drucken Sie dann die OK-Taste, um Musik zu horen.
2. Drücken Sie die Taste nach oben, nach unten, links oder rechts, um die gewünschte Datei auszuwahlen und drucken Sie zum Wiedergeben OK.
3. Die Wiedergabe konsule umfasst Vorheriger, Wiedergabe/Unterbrenen, Schnellrücklauf/ Schnellvorlauf, Weiter. Drucken Sie die Taste OPTIONeigen der Wiedergabeliste und der Videoliste.
4. Drücken Sie die Return-Taste der Fernbedienung, um die Wiedergabe zu beenden.

Datenträger:

1. Wahlen Sie das Symbol Datenträger und drücken Sie dann die OK-Taste, um einen Ordner auszuwahlen.
2. Drücken Sie die Taste nach oben, nach unten, links oder rechts, um die gewündte Datei auszuwahlen und drucken Sie zum Wiedergeben OK.
3. Drücken Sie die Return-Taste der Fernbedienung, um die Wiedergabe zu beenden.

Zusatzinformation

Automatische Standby-Funktion

1 Das Fernsehgerat schaltet unter den folgenden Bedingungen automatisch in den Standby-Mode

Es wird 15 Minuten lang kein Signal empfangen.
- Der [Sleep-Timer] ist im Menu [System] aktiviert (Seite 19).

Anzeigbare Eingangssignale

Signalname HDMI
525 (480)/60i, 60p	○
625 (576)/50i, 50p	○
750 (720)/60p, 50p	○
1125 (1080)/60i, 50i	○
1125 (1080)/60p, 50p, 24p	○
2250 (2160)/60p, 50p, 24p	○

Kennzeichnung: Geeignetes Eingangssignal
Andere als die oben aufgeführten Signale werden möglicherweise nicht richtig angezeigt.
Die oben aufgeführten Signale werden für eine optimale Anzeige auf Ihr dem Bildschirm neu formatiert.

HDMI-Anschluss

Dieses Fernsehgerät verfügt über HDMITM-Technologie. HDMI (High-Definition Multimedia Interface) ist die weltweit erstee vollständig digitale AV-Schnittstelle fur Verbraucher, die einem nicht komprimierten Standard entspricht.

Mit HDMI kommt Sie in den Genuss
hochauflosender digitaler Bilder und eines
hochwertigen Tons, indem Sie das Fernsehgerät und die entsprechenden Geräte miteinander verbinden.

Anwendbare HDMI-Funktionen

Audioeinggangssignal:
2-Kanal-Linear-PCM (Abtastfrequenzen - 48 kHz, 44,1 kHz, 32 kHz)
Videoeinggangssignal:
Anzeigbare Eingangssignale" (Seite 12)

Entspricht der Ausgangseinstellung des Digitalgeräts.

USB-Flash-Speicher

Für die Wiedergabe im Media Player

Format: FAT32

Konformität:

Unterstutz nur USB 1.1- oder USB-2.0-Standard.

Die maximaluntertztus USB-Kapazitat betragt 1 TB.

Hinweis

• Mit einem PC geändert Daten werden möglicherweise nicht angezeigt.
• Entfernen Sie das Gerät nicht, während das Fernsehgerät auf Daten zugreift. Anderenfalls kann das Gerät oder das Fernsehgerät beschädigt werden.
• Berühren Sie nicht die Stiffe des Geräts.
• Setzen Sie das Gerät in der richtigen Richtung ein. Anderenfalls kann das Gerät oder das Fernsehgerät beschädigt werden.
• Elektrische Störungen, statische Elektrizität oder fehlerhafte Bedienung können Daten oder Geräte beschädigten. Panasonic haftet nicht für eine Beeinträchtigung oder Beschädigung der Daten oder des Geräts während des Betriebs mit dem Fernsehgerät.
• Es wird empfohlen, den USB-Flash-Speicher direkt an den USB-Anschluss des Fernsehgeräts anzuschreiben.
• Einige USB-Geräte oder USB-HUBs können mit demsem Fernsehgerät nicht verwendet werden.
• Sie können keine Geräte über einen USB-Anschluss anschließen.
• Weitere Informationen zu USB-Geräten finden Sie auf der folgenden Webseite. (Nur in Englisch) http://panasonic.jp/support/global/cs/tv/

Fehlersuche

Bevor Sie Service oder Hilfe anfordern, folgen Sie bereits diese einfahren Anweisungen, um das Problem zu losehen. Wenn eine Fehlermeldung angezeigt wird, folgen Sie den Anweisungen in der Meldung.

Wenn das Problem weiterhin besteht, wenden Sie sichitte an ihren ortlichen Panasonic-Handler, um Hilfe zu erhalten.

Bildschirm

Rote, blaue, grune oder schwarze Flecken auf dem Bildschirm.

Dies ist ein typisches Merkmal von Flüssigkristallbildschirmen. Der

Flüssigkristallbildschirm wurde mit einer außerst prazisen Technologie hergestellt. Gelegentlich konnen einige nicht aktive Pixel als rote, grüne, blaue oder schwarze Punkte auf dem Bildschirm erschinen. Dies beeinträchtigt die Leistung Ihres Fernsehgeräts nicht und stellt kein Qualitätsproblem dar.

Unübersichtliches, verrauschtes Bild.

Stellen Sie [Rauschreduzierung] im Menu [Bild] ein, um das Rauschen zu beseitigen (Seite 18).
Überprüfen Sie elektrische Geräte in der Nähe (Auto, Motorrad, Leuchtstofflampe).

Es wird kein Bild angezeigt.

Überprüfen Sie die Einstellungen von [Kontrast] oder [Helligkeit] im [Bild]-Menu (Seite 18).
Überprüfen Sie, ob sich das Fernsehgerät im AV-Modus befindet. Wenn sich das Fernsehgerät im AV-Modus befindet, prufen Sie, ob der ausgewählte Eingangsmodus mit dem Ausgang des externen Geräts übereinstimmt (Seite 19).

Es wird ein anomales Bild angezeigt.

Schalten Sie das Fernsehgerät mit dem Ein/Aus-Schalter aus (Seite 16) und dann wieder ein.

Bilder von über HDMI angeschlossenen Geräten sind anomal.

Überprüfen Sie, ob das HDMI-Kabel richtig angeschlossen ist.
Schalten Sie das Fernsehgerät und die angeschlossenen Geräte aus und dann wieder ein.
Überprüfen Sie das Eingangssignal des angeschlossenen Geräts (Seite 12).
Verwenden Sie Geräte, die mit EIA/CEA-861/861D konform sind.

Ton

Es wird kein Ton ausgegeben.

Überprüfen Sie die Einstellung der Tonstummschaltung (Seite 18) und die Lautstärke.

Niedrige Lautstärke oder verzerrter Ton.

Der Tonsignalempfang ist möglichere beeinträchtigt.

Die Tonausgabe über die HDMI-Verbindung ist anomal.

Stellen Sie die Toneinstellung des angeschlossenen Geräts auf „2ch L.PCM-Funktion".

Allgemeines

Das Fernsehgerat wechsel in den Standby-Modus.

• Dieses Fernsehgerat ist mit einer automatischen Standby-Funktion ausgestattet (Seite 16).

Die Fernbedienung Funktioniert nicht oder nur sporadisch.

Ersetzen Sie die Batterien (Seite 10).
Richten Sie die Fernbedienung direkt auf den Fernbedienungssignalempfänger des Fernsehgerats (innerhalb von etwa 7 m und in einem Winkel von 30 Grad).
Stellen Sie das Fernsehgerät so auf, dass es nicht der Sonne ausgesetzt ist oder verhindern Sie, dass helles Licht auf den Fernbedienungssignalempfänger des Fernsehgeräts fällt.

Teile des Fernsehgerats werden hereby.

Auch wenn die Temperatur von Teilen der Vorderseite, der Oberseite und der Rückseite des Fernsehgerats angestiegen ist, verursacht dieser Temperaturanstieg keine Probleme hinsichtlich der Leistung oder Qualität.

Das Panel des Fernsehgerats bewegt sich leicht, wenn es mit einem Finger gedrückt wird.

Dabei kann ein klapperndes Geräusch zu hören sein.

Das Panel hat eine gewisse Flexibilität, um sofortige Schäden durch Berührungen zu vermeiden. Dies ist keine Fehlfunktion.

Die Fehlermeldung „Überstrom“ wird angezeigt.

• Dieser Fehler kann durch das angeschlossene USB-Gerät verursacht werden. Entfernen Sie das Gerät, schalten Sie das Fernsehgerät mit dem Ein/Aus-Schalter aus und dann wieder ein.
  Überprüfen Sie, dass sich keine Fremdkörper im USB-Anschluss befinden.

Wartung

Ziehen Sie zuerst den Netzstecker aus der Steckdose.

Regelmäßige Pflege

• Wischen Sie die Oberfläche des Panels, des Gehäuses und der Standfähige vorsichtig mit einem weichen Tuch ab.
• Wischen Sie den Netzstecker in regelmäßigen Abständen mit einem trockenen Tuch ab. Feuchtigkeit und Staub können zu einem Brand oder Stromschlag führen.

Bei hartnäckigem Schmutz

Entfernen Sie zuerst den Staub auf der Oberfläche. Befeuchten Sie ein weiches Tuch mit sauberem Wasser oder verdünntem Neutralreiniger (1 Teil Reinigungsmittel auf 100 Teile Wasser). Wringen Sie das Tuch aus und wischen Sie die Oberfläche ab. Wischen Sie zum Schluss die gesamte Feuchtigkeit ab.

Vorsicht

• Verwenden Sie kein hartes Tuch und reiben Sie die Oberfläche nicht zu stark ab, da sie dadurch zerkratzt werden können.
• Lassen Sie die Oberflächen des Fernsehgeräts nicht mit Wasser oder Reinigungsmitteln in Berührung kommt. Flüssigkeit im Inneren des Fernsehgeräts können zu einem Ausfall des Geräts führen.
• Lassen Sie die Oberflächen nicht Insektenschutzmitteln, Lösungsmitteln, Verdünnern oder anderen flüchtigen Substanzen in Berührung kommt. Dies kann die Oberflächenqualität in Mitleidenschaftziehen oder zum Abblättern der Farbe führen.
  Die Oberfläche des Panels ist speziell behandelt und kann leicht beschädigt werden. Achten Sie daraufuf, dass Sie nicht mit dem Fingernagel oder anderen harten Gegenständen auf die Oberfläche klopfen oder sie zerkratzen.
• Lassen Sie das Gehäuse und die Standfähne nicht über einen längeren Zeitraum mit einer Gummi- oder PVC-Substanz in Kontakt kommt. Dies kann die Qualität der Oberfläche beeinträchtigen.

Technische Daten

Modell-Nr.

24-Zoll-Modell

TX-24LSW504 TX-24LSW504S

32-Zoll-Modell

TX-32LSW504 TX-32LSW504S

43-Zoll-Modell

TX-43LSW504 TX-43LSW504S

Abmessungen (B x H x T)

24-Zoll-Modell

551,4× 365,3× 131mm (Mit StandfuBen)

551,4× 328× 84mm (NurFernsehgerat)

32-Zoll-Modell

725,9× 475,4× 178,5mm (Mit StandfuBen)

725,9× 430,8× 81,7mm (Nur Fernsehgerat)

43-Zoll-Modell

966,8 × 611,1 × 214,5 mm (Mit Standfußen)

966,8× 566,4× 88,5mm (Nur Fernsehgerat)

Gewicht

24-Zoll-Modell

2,6 kg (Mit Standfußen)
2,5 kg (Nur Fernsehgerät)

32-Zoll-Modell

3,6 kg (Mit Standfußen)
3,5 kg (Nur Fernsehgerät)

43-Zoll-Modell

6,4 kg (Mit Standfußen)
6,3 kg (Nur Fernsehgerät)

Anschlussklemmen

AV-Eingang

Mini, 1.0 V[p-p] (75 Ω)

OHRHÖRER

Mini, 130mV rms 150mV rms

HDMI 1/2Eingang

TYP-A-Anschlusive

USB

USB 2.0 DC 5 V, Max.500 mA

Lautsprecherausgang

24-Zoll-Modell

Audioausgang

6 W (3 W + 3 W)

32-Zoll-Modell

Audioausgang

10W(5W+5W)

43-Zoll-Modell

Audioausgang

16W (8W + 8W)

9 Systeme
Empfangskanäle (Analoges Fernsehen)

Systeme Funktion
1 PAL B, G
2 PAL I
3 PAL D, K Rundfunkempfang
4 NTSC 4,43
5 NTSC 3,58	Wiedergabe von speziellen
6 PAL	VCR oder DVD-Rekordern
7 PAL 60 Hz/5,5 MHz	Wiedergabe von speziellen
8 PAL 60 Hz/6,0 MHz	Disc-Playern und speziellen
9 PAL 60 Hz/6,5 MHz	VCR oder DVD-Rekordern

UKW-BAND

2-12 (PAL)

0-12 (PAL BAUST.)

1-9 (PALB N.Z.)

1-12 (PAL)

W BAND

21 - 69 (PAL G, H, I)

28 - 69 (PAL B AUST.)

13-57 (PALD,K)

Digitales Fernsehen

DVB-T/T2-Standard

Antenneneingang

VHF/UHF

Betriebsbedingungen

Temperatur

0^ - 45^

Luftfeuchtigkeit

20% - 80% r. F. (nicht kondensierend)

Hinweis

• Ausführung und technische Daten können ohne vorherige Ankündigung geändert werden. Gewicht und Abmessungen sind ungebährte Angaben.

Integrierdes drahtloses LAN

Standardkonformität und Frenzbereich

IEEE 802.11 a/b/g/n/ac

2,4~2,5GHz und 5,15~5,825 GHz

Sicherheit

Unterstutz WPA/WPA2

Integriertes Bluetooth

Bluetooth V5.0

2,4~2,485GHz

Hinweis

• Ausführung und technische Daten können ohne vorherige Ankündigung geändert werden. Gewicht und Abmessungen sind ungebährte Angaben.
  Fur weitere Produktinformationen besuchen Sie,.
  itte EPREL: https://eprel.ec.europa.eu.

Die EPREL-Registrierungsummer ist verfügbar unter https://eprel.panasonic.eu/product.

Oss-Lizenz

Dieses Produkt enthalt die folgende Software:

(1) Die Software, die unabhängig von oder für Panasonic Corporation entwickelt wurde,
(2) Die Software, die sich im Besitz von Dritten befindet und an die Panasonic Corporation lizenziert ist,
(3) Die Software, die unter der GNU General Public License, Version 2.0 (GPL V2.0) lizenziert ist,
(4) Die Software, die unter der GNU LESSER General Public License, Version 2.1 (LGPL V2.1), lizenziert ist, und/oder
(5) andere Open-Source-Software als die unter der GPL V2.0 und/oder LGPL V2.1 lizenzierte Software.

Die als (3) - (5) kategorisierte Software wird in der Hoffnung verteil, dass sie nützlich ist, aber OHNE JEGLICHE GARANTIE, sondern ohne die stillschweigende Garantie der MARKTREIFE oder EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.itte lessen Sie die detailierten Allgemeinen Geschäftsbedingungen [System > Einstellungen > Oss-Lizenz]

Mindestens drei (3) Jahre nach der Auslieferung这点es Products stelt Panasonic jedem Dritten, der sich unter den unten angegebenen Kontaktdaten an unswendet, gegen eine Gebuhr, die nicht hoher ist als unsere Kosten für die physische Durchführung der Quellcode-Verteilung, eine vollständige maschinenlesbare Kopie des entsprechenden Quellcodes zur Verfugung, der unter die GPL V2.0, LGPL V2.1 oder die anderen Lizenzen mit der Verpflichtung dazu fällt, sowie den entsprechenden Urheberrechtshinweis.

Kontaktdaten: [e-mail] Panasonic.com

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte und Batterien nicht mit dem allgemeinen Hausmull vermischt werden dürfen.

Für eine ordnungsgemäß Behandlung, Rückgewinnung und Wiederverwertung von Altgeräten und Altbatterien bringen Sie dieseitte in Übereinstimmung mit ihrer nationalen Gesetzgebung zu den entsprechenden Sammelstellen. Durch die ordnungsgemäß Entsorgung halten Sie, wertvolle Ressourcen zu sparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Weitere Informationen zur Sammlung und zum Recycling erhalten Sie bei ihrer ortlichen Behörde. Je nach nationaler Gesetzgebung ist die unsachgemäß Entsorgung u. U. strafbar.

Hinweis zum Batteriesymbol (Symbol unten):

Dieses Symbol kann in Verbindung mit einem chemischen Symbol verwendet werden. In thisem Fall erfüllt es die in der Richtlinie für die betreffende Chemikalie festgelegten Anforderungen.

Dokumentation fur den Kunden

Auf der Rückseite这点es Produkte finden Sie dessen Modell- und Seriennummer. Sie sollenn diese Seriennummer in das unter vorgesehene Feld eintragen und diese Bedienungsanleitung zusammen mit Ihrer Kaufquittung als dauerhaften Beleg für ihren Kauf aufbewahren, um die Identifizierung im Falle eines Diebstahls oder Verlusts zu erreichtern und den Garantieservice in Anspruch erhöhen zu können.

Modellnummer

Seriennummer

Panasonic Entertainment & Communication Co., Ltd.

Website: http://www.panasonic.com

72-24LSW5-X41Z1

Deutsch

Adattatore mini jack

Adattatore AV

Piedistallo

Modello 24 pollici

Viti di montaggio

$$ 4 \times (\mathrm {S T} 3 \times 1 2) $$

Modello 32 pollici

Viti di montaggio

$$ 4 \times (\mathrm {S T} 4 \times 1 5) $$

Modello 43 pollici

Viti di montaggio

$$ 4 \times (\mathrm {S T} 4 \times 2 0) $$

Base

Base

Base

Adaptateur mini pris

Wanner de afstandsbediening nicht reageert

Herstarten: De tv herstarten.

Afstandsbedieningen & accessoires

Zoekenaaraccessoires...

Ingangssignalen die kuren worden weergegeben

Signaalnaam HDMI
525 (480)/60i, 60p	○
625 (576)/50i, 50p	○
750 (720)/60p, 50p	○
1125 (1080)/60i, 50i	○
1125 (1080)/60p, 50p, 24p	○
2250 (2160)/60p, 50p, 24p	○

"Ingangssignalen die kuren worden weergegeben" (p. 12)
