РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YT82783 Yato

1. аккумуляторная дрель с шуруповертом

4. реверсивный переключатель

5. сверлильный патрон

6. переключатель момента вращения

7. зарядное устройство аккумулятора

8. индикатор зарядки аккумулятора

9. защелка аккумулятора

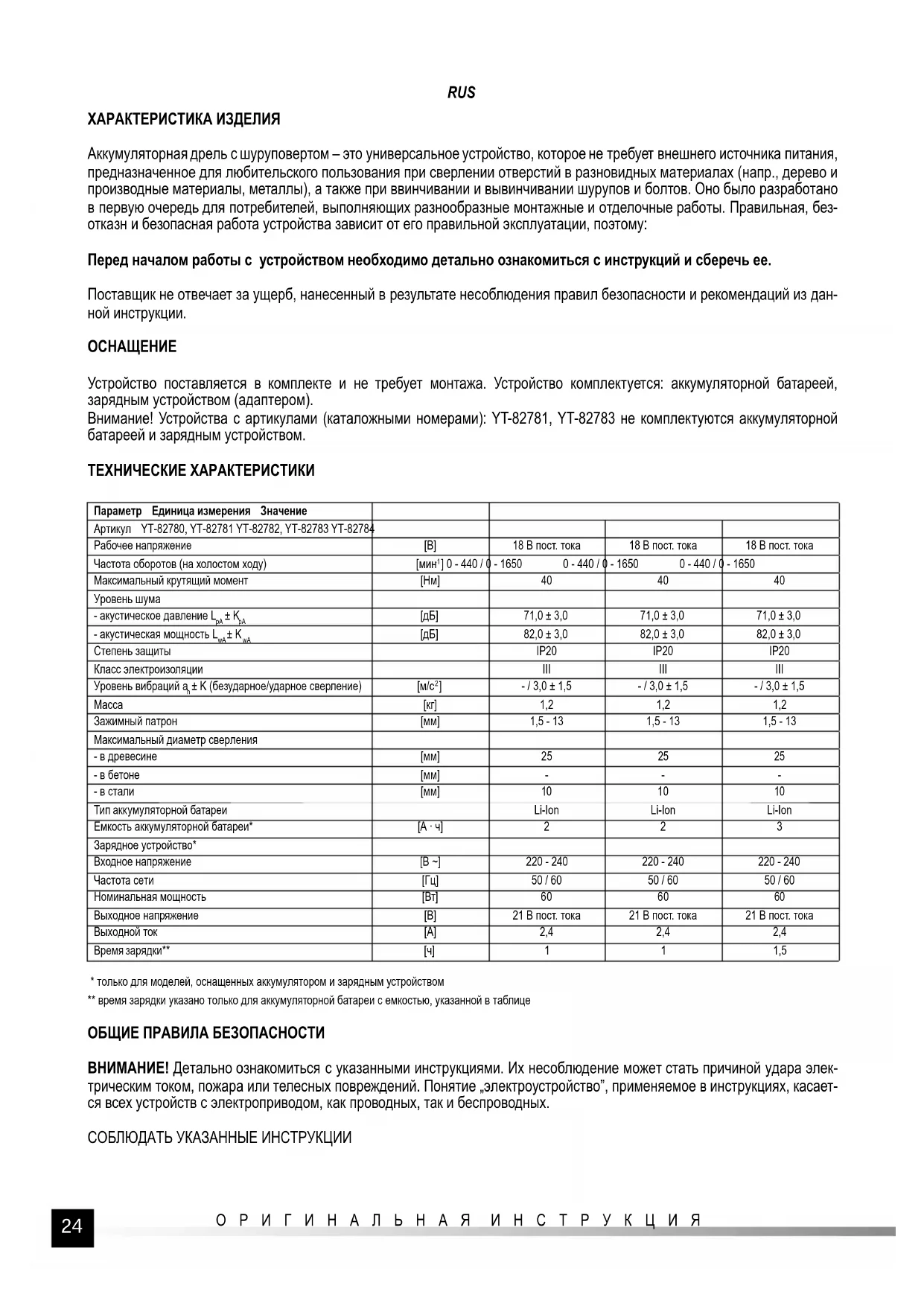

Устройство поставляется в комплекте и не требует монтажа. Устройство комплектуется: аккумуляторной батареей, зарядным устройством (адаптером). Внимание! Устройства с артикулами (каталожными номерами): YT-82781, YT-82783 не комплектуются аккумуляторной батареей и зарядным устройством. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Единица измерения Значение Артикул YT-82780, YT-82781 YT-82782, YT-82783 YT-82784 Рабочее напряжение [В] 18 В пост. тока 18 В пост. тока 18 В пост. тока Частота оборотов (на холостом ходу) [мин

] 0 - 440 / 0 - 1650 0 - 440 / 0 - 1650 0 - 440 / 0 - 1650 Максимальный крутящий момент [Нм]40 40 40 Уровень шума - акустическое давление L

[дБ] 82,0 ± 3,0 82,0 ± 3,0 82,0 ± 3,0 Степень защиты IP20 IP20 IP20 Класс электроизоляции III III III Уровень вибраций a

± K (безударное/ударное сверление)[м/с

] - / 3,0 ± 1,5 - / 3,0 ± 1,5 - / 3,0 ± 1,5 Масса [кг] 1,2 1,2 1,2 Зажимный патрон [мм] 1,5 - 13 1,5 - 13 1,5 - 13 Максимальный диаметр сверления - в древесине [мм]25 25 25 - в бетоне [мм]- - - - в стали [мм]10 10 10 Тип аккумуляторной батареи Li-Ion Li-Ion Li-Ion Емкость аккумуляторной батареи*[A · ч]223 Зарядное устройство* Входное напряжение [В ~] 220 - 240 220 - 240 220 - 240 Частота сети [Гц] 50 / 60 50 / 60 50 / 60 Номинальная мощность [Вт]60 60 60 Выходное напряжение [В] 21 В пост. тока 21 В пост. тока 21 В пост. тока Выходной ток [A] 2,4 2,4 2,4

• только для моделей, оснащенных аккумулятором и зарядным устройством ** время зарядки указано только для аккумуляторной батареи с емкостью, указанной в таблице ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ВНИМАНИЕ! Детально ознакомиться с указанными инструкциями. Их несоблюдение может стать причиной удара элек- трическим током, пожара или телесных повреждений. Понятие „электроустройство”, применяемое в инструкциях, касает- ся всех устройств с электроприводом, как проводных, так и беспроводных. СОБЛЮДАТЬ УКАЗАННЫЕ ИНСТРУКЦИИ25 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS Рабочее место Необходимо обеспечить надлежащее осветление рабочего места и содержать его в чистоте. Беспорядок и недо- статочное осветление могут стать причиной несчастного случая. Не рекомендуется работа с электроустройствами в местах с высоким риском взрыва, где обнаружены горючие жидкости, газы или испарения. Во время работы электроустройств образуются искры, которые могут вызвать пожар в результате реакции с горючими газами или испарениями. Детям и посторонним лицам запрещается пребывать на рабочем месте. Недостаточная сосредоточенность может вызвать потерю контроля над устройством. Электрическая безопасность Штепсель электрустройства должен совпадать с сетевым гнездом. Запрещается модифицировать штепсель. За- прещается пользоваться адаптерами с целью соединения штепселя с гнездом. Не модифицированный

совпадающий с гнездом, уменьшает риск поражения электричсеким током. Необходимо избегать контакта с заземленными поверхностями, такими, как трубы, батареи и холодильники. За- земление тела повышает риск удара электрическим током. Не подвергать электроустройства влиянию атмосферных осадков или влаги. Вода и влага, проникая внутрь элек- троустройства, повышают риск поломки устройства и телесных повреждений. Не перегружать провода питания. Не пользоваться проводом питания с целью передвижения, подключения и от- ключения штепселя от гнезда сети питания. Избегать контакта провода питания с теплыми предметами, маслом, острыми краями и подвижными элементами. Повреждение провода питания повышает риск поражения электрическим. В случае работы вне закрытых помещений следует пользоваться удлинителями, предназначенными для работы вне закрытых помещений. Пользование соответстсвенными удлинителями уменьшает риск поражения электрическим током. Личная безопасность Необходимо приступать к работе в хорошем физическом и психическом состоянии. Внимательно следить за ходом проводимой операции. Не работать усталым, после приема медикаментов или упоребления спиртного. Не забывать о том, что потеря концентрации на долю секунды может вызвать серьезные телесные повреждения. Пользоваться средствами личной безопасности. Обязательно одеть защитные очки. Пользование средствами личной защиты, такими, как противопыльные маски, каски и ушные вкладыши, уменьшает риск серьезных телесных по-

Избегать случайного пуска устройства. Перед подключением устройства к электросети питания убедиться в том, что выключатель находится в позиции «выкл.». Не держать палец на выключателе и не подключать электроустрой- ство к сети питания, если выключатель находится в позиции «вкл.», поскольку это может вызвать серьезные телесные повреждения. Перед пуском электроустройства необходимо убрать все ключи и другие инструменты, которые использовались во время его регулировки. Ключ, оставшийся на вращательных элементах устройства, может стать причиной серьезных телесных повреждений. Соблюдать равновесие. Постоянно работать в соответственной позе. Это облегчит контроль над пневматическим устройством в случае непредвиденных происшествий во время работы. Одеть защитную одежду. Не носить простроную одежду и украшения. Волосы, одежду и перчатки держать вдали от подвижных частей устройства. Просторная одежда, украшения или длинные волосы могут зацепиться за подвижные части устройства. Пользоваться отсосом пыли или мешками для пыли, если устройство оснащено ними. Позаботиться о том, что- бы правильно подключить их. Использование отсоса пыли уменьшает риск серьезных телесных повреждений. Пользование электроустройством Не перегружать электроустройство. Пользоваться устройством, отвечающим данному виду работы. Выбор устрой- ства, соответствующего данному виду работы, обеспечивает повышение производительности и трудовой безопасности. Запрещается пользоваться электроустройством, если не работает сетевой выключатель. Устройство, которое не- возможно контролировать с помощью сетевого выключателя, опасное; следует отдать его в ремонт. Необходимо отключить штепсель от гнезда сети питания перед регулировкой, заменой аксессуаров или хранени- ем устройства. Благодаря этому удастся избежать случайного пуска электроустройства. Хранить устройства в месте, недоступном для детей. Не разрешать работать с устройством лицам, не обученным обслуживать его. Электроустройство может быть опасным в руках необученного оператора. Обеспечить соответственную консервацию устройства. Проверять, нет ли в нем несоответствий и зазоров в под- вижных частях. Проверять, не повредились ли какие-то элементы устройства. Если обнаружены повреждения, то следует устранить их перед пуском электроустройства. Много несчастных случаев вызывает неправильная кон- сервация устройства. Режущие инструменты должны быть чистыми и отточенными. Благодаря правильной консервации режущие инстру- менты легче контролировать во время работы. Пользоваться электроустройствами и аксессуарами согласно вышеуказанным инструкциям. Пользоваться ин-26 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS струментами в соответствии с их предназначением, учитывая вид работы и условия на рабочем месте. Поль- зование инструментами для проведения других операций, чем те, для которых они были разработаны, повышает риск опасных моментов во время работы. Во время выполнения работы, в которой установленный инструмент может соприкоснуться к скрытому проводу под напряжением держать электрический инструмент с помощью изолированных ручок. Устанавливаемый инстру- мент во время контакта с проводом под напряжением может спричинить, что элементы инструмента из металла могут оказаться под напряжением, что может вызвать электрическое поражение оператора инструмента.

Ремонтировать устройство исключительно в уполномоченных предприятиях, пользующихся только оригинальны- ми запасными частями. Это обеспечивает требуемую трудовую безопасность во время работы с электроустройством. ПОДГОТОВКА К РАБОТЕ ВНИМАНИЕ! Все работы, описанные в этом разделе, следует проводить, отключив устройство от источника питания – обязательно отключить аккумулятор от устройства! Инструкции по безопасной зарядке аккумулятора Внимание! Перед началом зарядки необходимо убедиться, что корпус блока питания, шнур и штепсельная вилка не имеют трещин или повреждений. Запрещается использовать неисправную либо поврежденную зарядную станцию или блок питания! Для зарядки аккумулятора можно использовать только зарядную станцию и блок питания из комплекта аккумулятора. Использование любого другого блока питания может привести к возгоранию или повреждению инструмента. Зарядка аккумулятора может осуществляться только в закрытом, сухом помещении, защищенном от доступа посторонних лиц, особенно детей. Запрещается использовать зарядную станцию и блок питания без постоянного присмотра взрослых! Если им требуется выйти из помещения, в котором заряжается аккумулятор, необходимо отключить зарядное устройство от сети, вынув вилку блока питания из розетки. В случае появления в зарядном устройстве дыма, подозрительного запаха и т.п., необходимо немедленно вынуть вилку зарядного устройства из розетки! Дрель-шуруповерт поставляется с не заряженным аккумулятором, поэтому перед началом эксплуатации его необходимо зарядить в соответствии с процедурой, описанной ниже, с помощью прилагаемых блока питания и зарядной станции. Аккумуляторы Li-Ion (литий-ионные) не подвержены т. н. “эффекту памяти”, что позволяет подзаряжать их в любое время. Однако, рекомендуется полностью разряжать аккумулятор в процессе нормальной эксплуатации, а затем заряжать его до максимальной емкости. Если характер работ не позволяет реализовать данный алгоритм, тогда необходимо это делать, по крайней мере, каждые 10-20 циклов. Категорически запрещается разряжать аккумулятор, коротко замыкая его электроды, поскольку это вызывает необратимые повреждения! Также запрещается проверять состояние заряда аккумулятора путем замыкания электродов для проверки искрения. Хранение аккумулятора Для продления срока эксплуатации аккумулятора необходимо обеспечить надлежащие условия хранения. Аккумулятор выдерживает около 500 циклов “зарядка-разрядка”. Аккумулятор следует хранить при температуре от 0 до 30 градусов по Цельсию и относительной влажности воздуха 50%. Для хранения аккумулятора в течение долгого времени,его необходимо зарядить примерно на 70% емкости. Во время длительного хранения необходимо периодически (один раз в год) заряжать аккумулятор. Не следует допускать чрезмерного разряда аккумулятора, поскольку это снижает срок его эксплуатации и может вызвать необратимые повреждения. Во время хранения аккумулятор будет постепенно разряжаться из-за утечки. Процесс самопроизвольной разрядки зависит от температуры хранения: чем выше температура, тем быстрее происходит разрядка. Неправильное хранение аккумуляторов может привести к утечке электролита. В случае утечки электролита, место утечки требуется обработать нейтрализующим агентом, а при попадании электролита в глаза, необходимо тщательно промыть их большим количеством воды и немедленно обратиться к врачу. Запрещается использовать инструмент с поврежденным аккумулятором. В случае полного износа аккумулятора, его необходимо сдать в специализированный пункт утилизации отходов. Транспортировка аккумуляторов Литий-ионные аккумуляторы согласно законодательству являются опасными материалами. Пользователь инструмента можете перевозить инструмент с аккумулятором и сами аккумуляторы наземным транспортом. В этом случае не требуется выполнять какие-либо дополнительные условия. В случае поручения транспортировки аккумуляторов третьим лицам (напр., доставка курьерской службой), необходимо соблюдать положения о транспортировке опасных материалов. Перед отправкой следует обратиться по этому вопросу к лицу, владеющему соответствующей квалификацией. Запрещается транспортировать поврежденные аккумуляторы. На время транспортировки съемные аккумуляторы необходимо снять с инструмента, открытые контакты обмотать, напр., изолентой. В упаковке аккумуляторы требуется разместить таким образом, чтобы они не перемещались внутри упаковки во время транспортировки. Также необходимо соблюдать национальные положения о транспортировке опасных материалов.27 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS Зарядка аккумулятора Внимание! Перед зарядкой необходимо отсоединить зарядное устройство от электросети, вынув вилку блока питания из розетки. Кроме того, требуется очистить клеммы аккумулятора и сам аккумулятор от грязи и пыли с помощью мягкой, сухой ткани. Аккумулятор имеет встроенный индикатор заряда. При нажатии на кнопку загораются индикаторные светодиоды (II). Количество загоревшихся светодиодов соответствует уровню зарядки аккумулятора. Если при нажатии кнопки светодиоды не загораются - это означает, что аккумулятор разряжен. Отсоединить аккумулятор от инструмента. Вставить аккумулятор в гнездо зарядного устройства (II). Подключить зарядное устройство к розетке. Загорится красный индикатор, сопровождающий процесс зарядки. После завершения зарядки красный индикатор погаснет, и загорится зеленый, указывающий на полную

аккумулятора. Необходимо вынуть вилку зарядного устройства из электрической розетки. Вынуть аккумулятор из зарядного устройства, нажимая на защелку аккумулятора. Внимание! Если после подключения зарядного устройства к сети загорится зеленый индикатор - это означает, что аккумулятор заряжен полностью. В этом случае, зарядное устройство не начнет процесс зарядки. Установка скорости вращения и подбор крутящего момента Шуруповерт имеет две механически переключаемых передачи (III). В зависимости от выбранной максимальной скорости вращения необходимо выбрать одну из них. Передача с низшей скоростью вращения рекомендуется для затягивания и отвинчивания болтов, в то время как передача с высшей скоростью рекомендуется для сверления. Крутящий момент устанавливается с помощью кольца, находящегося за патроном (IV). Большее число соответствует большему крутящему моменту. Не следует устанавливать крутящий момент больше, чем это необходимо для нормальной работы. В противном случае - можно повредить резьбу. Для завинчивания шурупов непосредственно в материал требуется экспериментально подобрать соответствующий крутящий момент, выполнив испытания на отходах материала. Если неизвестен максимальный крутящий момент, безопасный для данного соединения, необходимо установить минимальное значение, а затем увеличивать его до соответствующего для данной работы значения. Если шуруповерт достигнет максимального установленного значения крутящего момента, сработает предохранительная муфта, и в этом случае необходимо прекратить завинчивание. Если устройство оснащено функцией сверления с ударом, на кольце настроек имеется символ молотка. При установке кольца на символе молотка включается ударный механизм. Сверление с ударом следует использовать для сверления отверстий в бетоне, однако, оно неприменимо для выполнения отверстий в дереве или пластике. При использовании инструмента для сверления отверстий кольцо необходимо установить на символ сверла или молотка, это отключит предохранительную муфту, и на сверло будет передаваться максимальный крутящий момент. Внимание! Не устанавливать при сверлении кольцо в положения с цифрами. Срабатывание предохранительной муфты во время сверления может привести к повреждению материала или сверла, а также повышает риск получения травмы. Установка сверл в патроне Необходимо выбрать соответствующее данной работе сверло с цилиндрическим хвостовиком. Вставить сверло в патрон дрели. Затянуть патрон вручную, надежно закрепив сверло (V). Установить максимальный крутящий момент. Ручку настройки крутящего момента установить на символ сверла или

Выбор правых и левых оборотов Привести реверсивный переключатель в положение R (правые) или L (левые обороты) (VI). Внимание! Направление вращения можно менять только с отключенной сетью питания! Запрещается делать это во время работы дрели! Крепление насадок для шуруповерта в сверлильном патроне В отверстие в сверлильном патроне вставить патрон для насадок, а потом отвечающую данному виду работы насадку. (VII) Подготовка к работе Перед началом работы: Закрепить обрабатываемый материал в тисках с помощью столярных зажимов. Применять рабочие инструменты, отвечающие виду данной работы. Позаботиться о том, чтобы они были отточенными и в хорошем состоянии. Взять устройство двумя руками (VIII) Принять уверенную и стабильную позу.28 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS Включить устройство, нажав пальцем на электровыключатель. Внимание! Если во время работы обнаружен подозрительный шум, треск, запах и.т.д., то следует немедленно выключить устройство и вынуть из него аккумулятор. ПОЛЬЗОВАНИЕ УСТРОЙСТВОМ Внимание! Во время работы с устройством необходимо пользоваться наушниками! Применение правых и левых оборотов Правые обороты применяются во время сверления сверлами правого хода общего применения. Левые обороты применяются, если сверло правого хода застрянет в материале или в случае вывинчивания шурупов. В случае вывинчивания шурупов применять настроить дрель на минимальные обороты. Сверление по дереву Перед просверлением отверстия рекомендуется зафиксировать обрабатываемый материал в тисках или в столярном зажиме, а потом кернером или гвоздем обозначить точку сверления. Вставить в сверлильный патрон соответственное сверло, выбрать обороты, подключить устройство к аккумулятору и начать сверление. В случае сквозных отверстий рекомендуется подставить под материал деревянный брусок, благодаря чему края отвер- стия не будут разбрызганными. В случае сверления отверстий крупного диаметра рекомендуется предварительно про- сверлить малое отверстие для наводки. Сверление по металлу Обязательно надежно зафиксировать обрабатываемый материал. В случае тонкой жести подставить под нее деревян- ный брусок, чтобы избежать нежелательных загибов и.т.п. Потом кернером обозначить точкибудущих отверстий и начать

Применять сверла по металлу. В случае сверления белого чугуна рекомендуется пользоваться сверлами с наконечника- ми из твердых сплавов. В случае сверления отверстий крупного диаметра рекомендуется предварительно просверлить малое отверстие для наводки. В случае сверления стали пользоваться машинным маслом с целью охлаждения сверла. В случае сверления алюминия применять с целью охлаждения терпентин или парафин. В случае сверления латуни, меди или чугуна не следует применять охлаждающих средств. С целью охлаждения необхо- димо часто вынимать сверло из материала, чтобы остыло. Сверление по керамическим материалам Сверление прочных, монолитных материалов (бетон, твердый кирпич, камень, мрамор и.т.д.) Касается только устройств с функцией удара. Перед сверлением нужного отверстия следует просверлить без удара малое отверстие для наводки. Нужное отверстие сверлить с включенной функцией удара. Пользоваться ударными сверлами из твердых сплавов, в хорошем состоянии. Сверление плитки, мягкого кирпича, штукатурки и.т.д Необходимо пользоваться ударными сверлами, но не включать удар (если дрель оснащена соответственной функцией). Во время сверления сильно и равномерно нажимать на устройство. Периодически вынимать сверло из отверстия с целью удаления пыли и отходов. Применение устройства при ввинчивании и вывинчивании шурупов С этой целью рекомендуется применение возможно низких оборотов и соответственных насадок. Насадки можно закрепить непосредственно в сверлильном патроне или с помощью специального магнитного патрона. Чтобы вывинтить шуруп, следует реверсивным переключателем выбрать левые обороты (L). Пользование приставками Запрещается пользоваться устройством в качестве привода рабочих приставок.

Во время работы не нажимать слишком сильно на обрабатываемый материал и не делать резких движений, чтобы не повредился рабочий инструмент и дрель. Необходимо делать регулярные перерывы в работе. Запрещается перегрузка устройства. Температура внешних поверхностей не может превышать 60

После завершения работы выключить дрель, вынуть аккумулятор и провести осмотр и консервацию. Заявляемое полное значение колебаний, измерялось с помощью стандартного метода исследований и может применять- ся для сравнения иструментов друг с другом. Заявляемое, полное значение колебаний может употребляться во входной оценке экспозиции. Примечание! Эмиссия колебаний во время работы с инструментом может отличаться от заявляемого значения, в зависи- мости от способа употребления инструмента.29 ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ RUS Примечание! Надо определить средства безопасности, которые должны защищать оператора, которые обоснованные на оценке подвергания опасности в действительных условиях употребления (учитывая все части рабочего цикла, как напри- мер время когда инструмент выключен или работает на холостом ходу, также время активации). КОНСЕРВАЦИЯ И ОСМОТРЫ ВНИМАНИЕ! Перед началом настройки, технического обслуживания или консервации следует вынуть штепсель устрой- ства из гнезда электросети. После завершения работы следует проверить техническое состояние электроустройства пу- тем внешнего осмотра и оценки: корпуса и рукоятки, электропровода со штепселем и отгибкой, работы электрического включателя, проходимости вентиляционных щелей, искрения щеток, уровня шума при работе подшипников и передачи, запуска и равномерности работы. В течение гарантийного периода потребитель не может проводить дополнительного монтажа электроустройств и проводить замену любых частей и составных, поскольку это вызывает потерю гарантийных прав. Все перебои, обнаруженные во время осмотра или работы, являются сигналом для проведения ремонта в сер- висном пункте. После завершения работы корпус, вентиляционные щели, переключатели, дополнительную рукоятку и щитки следует очистить, напр., струей воздуха (давление не более 0,3 MPa), кистью или сухой тряпочкой без применения химических средств и моющих жидкостей. Устройство и зажимы очистить сухой чистой тряпкой.30 ОРИГІНАЛЬНА ІНСТРУКЦІЯ
