| Тип продукта | Динамический микрофон |
| Бренд | SE Electronics |
| Модель | DynaCaster DCM 6 |
| Капсюль | Динамический с медной катушкой и неодимовым магнитом |
| Полярная диаграмма | Кардиоида |
| Частотная характеристика | 40 Гц – 18 кГц |
| Чувствительность (с отключенным предусилителем DYNAMITE) | 2,5 мВ/Па (-52 дБВ) |
| Чувствительность (с включенным предусилителем DYNAMITE) | 79 мВ/Па (-22 дБВ) |
| Питание | Фантомное питание +48 В (необходимо для предусилителя DYNAMITE) |
| Потребляемая мощность | 3,1 мА |
| Импеданс (пассивный) | 600 Ом |
| Импеданс (с DYNAMITE) | 135 Ом |
| Подключение | Разъем XLR 3-контактный (штекер) |
| Размеры (Д x Ш x В) | 158 x 86 x 62 мм |
| Вес | 518 г |
| Комплектация | Микрофон, адаптер резьбы, предусилитель DYNAMITE (встроенный) |
| Антипоп-фильтр | Встроенный, съемный для чистки |
| Подвеска | Встроенная амортизация |
| Встроенный предусилитель (DYNAMITE) | +30 дБ чистого и прозрачного усиления, включается/выключается красной кнопкой |
| Уход и чистка | Чистить поролоновый ветрозащитный чехол теплой водой; решетку - мягкой влажной тканью |
| Безопасность | Не вскрывать и не модифицировать устройство; хранить в недоступном для детей младше 4 лет месте |
| Соответствие | RoHS, WEEE, CE |
| Гарантия | Ограниченная гарантия производителя; возможна регистрация для расширения до 3 лет |
Часто задаваемые вопросы - DynaCaster DCM 6 SE Electronics
Вопросы пользователей о DynaCaster DCM 6 SE Electronics
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Микрофон в формате PDF бесплатно! Найдите своё руководство DynaCaster DCM 6 - SE Electronics и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. DynaCaster DCM 6 бренда SE Electronics.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DynaCaster DCM 6 SE Electronics
Благодарим за выбор продукции sE! Помимо основных мер предосторожности, это руководство содержит подробную информацию и технические характеристики, позволяющие использовать микрофон максимально эффективно. Просим вас ознакомиться с руководством. Это займет всего несколько минут.
Мы прилагаем все возможные усилия для создания первоклассных звукозаписывающих устройств. Искренне надеемся, что вам так же понравится продукция, как нам нравится ее создавать.
Успешной трансляции!
Команда sE
Краткое описание
DynaCaster DCM 3 и DCM 6 — это фронтальные электродинамические микрофоны, которые идеально подходят для потоковой трансляции, а также для других широковещательных применений. Их динамическая капсула DCM 3A была разработана с учетом пользовательских потребностей и обеспечивает сглаженное естественное звучание любого голоса, а также гарантирует высокую разборчивость даже в шумной обстановке. Обе модели являются не просто микрофонами, предназначенными для воспроизведения только речи. Это, помимо прочего, прекрасный выбор для пения, акустического воспроизведения инструментов и передачи сигнала с комбоусилителя на микрофон.
Для получения снимков, не затронутых помехами, используется встроенный поп-фильтр, который исключает необходимость в применении громоздкого внешнего поп-фильтра. Более того, встроенная система поглощения ударных нагрузок эффективно предотвращает воздействие механический вибраций на капсулу. В связи с этим больше не нужны внешние амортизационные опоры.
Элегантный дизайн устройств DynaCaster DCM 3 и DCM 6 без каких-либо проблем обеспечивает совместимость и профессиональный внешний вид при использовании любой настольной микрофонной стойки.
Возможности, реализованные только в модели DynaCaster DCM 6: встроенный предварительный усилитель DYNAMITE обеспечивает резкое, подобное взрыву, чистое и прозрачное усиление +30 дБ. В этом случае нет необходимости в дорогостоящих и громоздких подключаемых предварительных усилителях. Это улучшает качество воспроизводимого звука, повышает чувствительность, снижает уровень шума по сравнению с тем, который десятилетия назад считался стандартом.
Комплект поставки
- Микрофон
- Резьбовой переходник микрофонной стойки
Предварительный усилитель DYNAMITE (только в модели DynaCaster DCM 6)

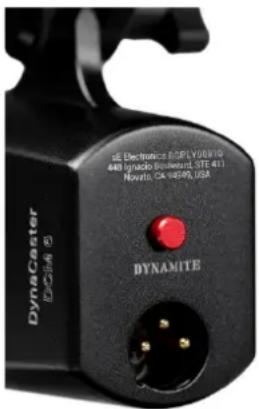

Возможности, реализованные только в модели DynaCaster DCM 6: красная кнопка на тыльной стороне микрофона позволяет управлять встроенным предварительным усилителем DYNAMITE. Если переключатель находится в положении «вход», встроенный предварительный усилитель DYNAMITE устройства DynaCaster переходит в активное состояние и дополнительно обеспечивает усиление 30 дБ, что идеально подходит для речи и более мягких источников звука. Следует помнить о том, что в этом случае требуется фантомное питание. Если же переключатель находится в положении «выход», встроенный предварительный усилитель DYNAMITE не активен и функционирует как полностью пассивный микрофон, не требуя ни внешнего, ни фантомного питания.

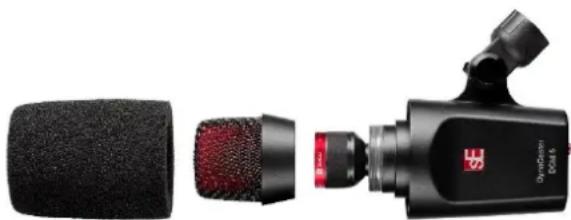

Встроенный поп-фильтр
Широковещательные микрофоны являются определяющими элементами записывающих систем для видео- и аудиоканалов в социальных сетях. В дизайне устройств DynaCaster DCM 3 и DCM 6 устранена проблема визуальных дефектов, вызванных наружными ветрозащитными экранами и поп-фильтрами. Чтобы поддерживать безупречное и кристально чистое состояние видео, в обеих моделях предусмотрен встроенный поп-фильтр. Данная концепция прошла интенсивные испытания и эффективно обеспечивает подавление таких явлений, как взрывной звук, не требуя какой-то внешней защиты.
Поп-фильтр и микрофонная решетка без труда удаляются и при необходимости очищаются. Для этого надо извлечь пенный ветрозащитный экран, повернуть микрофонную решетку против часовой стрелки и снять. Погрузите пенный экран в теплую воду. Не используйте моющие средства или едкие жидкости. После этого тщательно потрите пенный материал до его полной очистки. Затем промойте его
обильным количеством воды. Наконец, тщательно отожмите, удалив всю воду и просушите в сухом, хорошо вентилируемом и освещенном помещении в местах, не подверженных воздействию прямых солнечных лучей. Для очистки микрофонной решетки воспользуйтесь мягкой тканевой салфеткой, смоченной только в воде. Не используйте моющие средства или едкие жидкости. После полного высыхания соберите микрофонную решетку, поворачивая ее по часовой стрелке до плотного закрепления, а затем поместите на микрофонную решетку пенный ветрозащитный экран. Микрофон готов к применению!
Питание
Возможности, реализованные только в модели DynaCaster DCM 6: для правильной работы устройства sE требуется подача фантомного питания 48 вольт (согласно требованиям стандарта IEC 61938).
Не подключайте микрофон ни к каким источникам питания, кроме источников фантомного питания с плавающим разъемом (вход с фантомным питанием или внешний блок фантомного питания, соответствующий стандарту IEC), для чего используйте симметричный
кабель с разъемами студийного класса, соответствующими стандарту IEC 268-12. Это единственный способ обеспечить безопасное и надежное функционирование.
Обратите внимание, что фантомное питание не подается с помощью разъемов TRS. Для обеспечения фантомного питания устройства sE необходим симметричный микрофонный кабель с разъемами XLR с обеих сторон.
Техника безопасности и уход
В состав устройства могут входить небольшие съемные детали, неправильное обращение с которыми может вызвать удушье, травмы, в том числе со смертельным исходом, особенно у детей. Проявляйте осторожность при обращении с мелкими деталями и их использовании. Они должны находиться
в местах, недоступных для детей в возрасте до четырех лет.
- Данное изделие безопасно при нормальных и обоснованно прогнозируемых условиях эксплуатации.
- Не вскрывайте корпус изделия и не вносите изменения в его конструкцию.
•Для проведения любого ремонта или сервисного обслуживания данное изделие необходимо вернуть производителю или назначенным поставщикам.
• Не разбирайте данное изделие и не предпринимайте попыток проводить его сервисное обслуживание.
•Это изделие не является детской игрушкой и не предназначено для детей, возраст которых меньше 14 лет.
Опасность повреждения
Убедитесь, что все элементы оборудования, к которым может подключаться устройство sE, соответствуют правилам безопасности, действующим в вашей стране, и снабжены заземляющим проводом.
Соответствие законодательным требованиям
Данное изделие отвечает соответствующим нормам, ограничивающим содержание вредных веществ (RoHS), а также нормативно-правовым актам в отношении обращения с отходами электронного и электрического оборудования (WEEE).
Для получения информации по RoHS и WEEE перейдите на веб-страницу http://www.seelectronics.com/compliance
Для обеспечения соответствия изделия законодательным требованиям техническое обслуживание не требуется.
Аккумуляторные батареи, электронное и электрическое оборудование не следует утилизировать вместе с бытовыми отходами. По возможности их необходимо сортировать и сдавать в специализированном пункте сбора отходов для переработки в целях повторного использования и недопущения потенциального отрицательного воздействия на экологию и/или здоровье людей. Для получения более подробной информации свяжитесь с местными органами власти или по месту приобретения. Также посетите веб-сайт
Гарантийные обязательства
Компания sE Electronics гарантирует, что изготавливаемая ею материальная часть не будет содержать дефектов технологического процесса и материалов, начиная с даты приобретения у розничного продавца оригинальной продукции.
См. http://www.seelectronics.com/warranty, где представлена конкретная информация по гарантийным обязательствам в отношении приобретенного вами изделия, а также по процедурам предъявления гарантийных претензий.
Максимальный объем материальной ответственности компании sE Electronics и вашей исключительной компенсации по всем невыполненным гарантийным обязательствам должен сводиться (по мнению компании sE Electronics) к ремонту изделия / его замене работоспособным устройством или возмещением цены его приобретения при условии, что материальная часть была возвращена в пункт ее приобретения вместе с чеком, подтверждающим оплату.
Защита гарантийных прав предоставляется в дополнение к тем правам, которые были предусмотрены местным законодательством о защите прав потребителей, и может отличаться в зависимости от страны. См. полный объем гарантийных обязательств и ознакомьтесь со своими потребительскими правами, а также с дополнительными мерами по защите прав, предусмотренными гарантией на данное изделие.
Адрес главного офиса компании:
Novato, CA 94949, USA (США)
Адрес нашего научно-исследовательского и производственного центра:
Полный текст гарантийных обязательств:
| DynaCaster DCM 3 | DynaCaster DCM 6 | |
| Капсула | Динамическая | |
| Звуковая катушка | Медь | |
| Магнит | Неодим | |
| Диаграмма направленности | Кардиоида | |
| Частотный диапазон | 40 Гц — 18 кГц | |
| Чувствительность | 2,5/(-52 дБ (В)) | 2,5/79 мВ/Па (-52/-22 дБ (В)) |
| Питание | - | Фантомное питание +48 В |
| Потребление тока | - | 3,1 мА |
| Сопротивление | 600 Ом | 600/135 Ом |
| Рекомендованное полное сопротивление нагрузки | >1 кОм | |
| Разъемы для подключения | 3-контактный штыревой разъем XLR | |
| Габариты | 158 x 86 x 62 мм (Д x Ш x В)6,22 x 3,39 x 2,44 дюйма (Д x Ш x В) | |
| Масса | 512 г / 18,06 унции | 518 г / 18,27 унции |

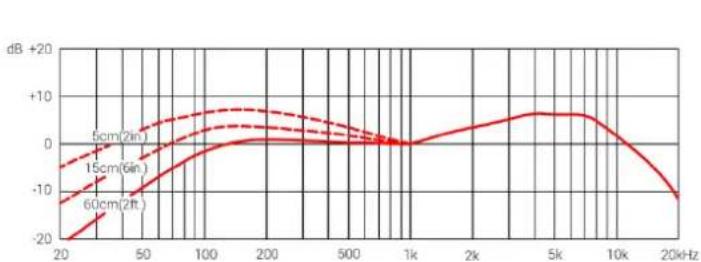

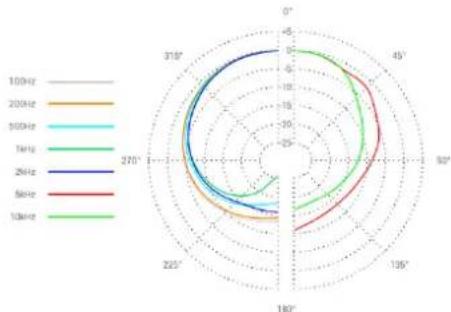

Частотная характеристика Диаграмма направленности
line
| Frequency (kHz) | 5cm(2ft) | 15cm(6ft) | 60cm(2ft) | | --------------- | -------- | --------- | --------- | | 20 | -10 | -15 | -20 | | 50 | -5 | -10 | -15 | | 100 | 0 | 0 | 0 | | 200 | 5 | 5 | 0 | | 500 | 0 | 0 | 0 | | 1k | 0 | 0 | 0 | | 2k | 5 | 5 | 0 | | 5k | 10 | 10 | 0 | | 10k | 5 | 5 | 0 | | 20k | -10 | -15 | -20 |
Поддержка
В случае возникновения любых вопросов в отношении вновь приобретенного изделия компании sE без колебаний обращайтесь непосредственно к нам:
http://www.seelectronics.com/contact-us
В случае ненадлежащего функционирования приобретенного изделия sE его необходимо вернуть нам как производителю или назначенному поставщику для проведения обслуживания или ремонта. Для обеспечения непосредственного и кратчайшего процесса обслуживания свяжитесь сначала со своим дилером. Чтобы воспользоваться услугами уполномоченного сервисного центра, также обратитесь к этому дилеру:
http://www.seelectronics.com/dealers
Если вы столкнулись с трудностями в получении технической поддержки или помощи, без колебаний свяжитесь непосредственно с нами по адресу:
http://www.seelectronics.com/contact-us
И последнее: не забудьте зарегистрировать свой микрофон, чтобы получить трехлетнюю гарантию: http://www.seelectronics.com/registration
