| Tipo di prodotto | Microfono dinamico |
| Marca | SE Electronics |
| Modello | DynaCaster DCM 6 |
| Capsula | Dinamica a bobina mobile in rame e magnete al neodimio |
| Diagramma polare | Cardioide |
| Risposta in frequenza | 40 Hz – 18 kHz |
| Sensibilità (con preamplificatore DYNAMITE disattivato) | 2,5 mV/Pa (-52 dBV) |
| Sensibilità (con preamplificatore DYNAMITE attivato) | 79 mV/Pa (-22 dBV) |
| Alimentazione | Alimentazione phantom +48 V (necessaria per il preamplificatore DYNAMITE) |
| Consumo elettrico | 3,1 mA |
| Impedenza (passivo) | 600 ohm |
| Impedenza (con DYNAMITE) | 135 ohm |
| Connettività | Connettore XLR maschio a 3 pin |
| Dimensioni (L x l x H) | 158 x 86 x 62 mm |
| Peso | 518 g |
| Contenuto della confezione | Microfono, adattatore filettato, preamplificatore DYNAMITE (integrato) |
| Filtro anti-pop | Integrato, rimovibile per pulizia |
| Sospensione | Assorbimento degli urti integrato |
| Preamplificatore integrato (DYNAMITE) | +30 dB di guadagno pulito e trasparente, attivato/disattivato da pulsante rosso |
| Manutenzione e pulizia | Pulire il parabrezza in schiuma con acqua tiepida; griglia con panno morbido umido |
| Sicurezza | Non aprire né modificare l'apparecchio; tenere fuori dalla portata dei bambini di età inferiore a 4 anni |
| Conformità | RoHS, RAEE, CE |
| Garanzia | Garanzia limitata del produttore; registrazione possibile per estensione a 3 anni |
Domande frequenti - DynaCaster DCM 6 SE Electronics
Domande degli utenti su DynaCaster DCM 6 SE Electronics
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Microfono in formato PDF gratuitamente! Trova il tuo manuale DynaCaster DCM 6 - SE Electronics e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DynaCaster DCM 6 del marchio SE Electronics.
MANUALE UTENTE DynaCaster DCM 6 SE Electronics
Grazie per aver scelto un microfono sE Electronics! Oltre a fornire alcune avvertenze di sicurezza di base, questo manuale comprende dettagli e specifiche che vi permetteranno di sfruttare al meglio il microfono. Vi preghiamo di dedicare qualche minuto alla lettura del manuale.
Catturare suoni straordinari è la nostra passione! Speriamo sinceramente che apprezzerete il suono di questo microfono tanto quanto ci siamo divertiti a progettarlo e a costruirlo.
Buone trasmissioni, il team sE
Breve Descrizione
I prodotti DynaCaster DCM 3 e DCM 6 sono microfoni dinamici a diaframma perpendicolare, ideali per dirette e applicazioni di trasmissione. La loro capsula dinamica DMC3A è stata appositamente progettata per conferire un suono morbido e naturale a qualsiasi tipo di voce, garantendo un'elevata chiarezza perfino in ambienti rumorosi. Entrambi i modelli non sono solo validi per il linguaggio parlato, ma si dimostrano anche perfetti per il canto, strumenti acustici e amplificatori microfonici.
Per riprese prive di ostacoli, il filtro anti-pop integrato elimina la necessità di un ingombrante filtro anti-pop esterno. Inoltre, il sistema integrato di assorbimento degli urti evita efficacemente che le vibrazioni meccaniche si trasmettano alla capsula. Di conseguenza, non sono più necessari ingombranti supporti elastici esterni.
Il design dalle linee slanciate di DynaCaster DCM 3 e DCM 6 permette una compatibilità agevole e un look professionale utilizzando qualsiasi braccio da scrivania.
Solo per il modello DynaCaster DCM 6: il preamplificatore integrato DYNAMITE fornisce un guadagno esplosivo di +30 dB pulito e cristallino, eliminando così la necessità di preamplificatori di linea costosi e ingombranti. Ciò offre una migliore riproduzione sonora, una maggiore sensibilità e meno rumore rispetto agli standard dei decenni passati.
Contenuto della confezione
- Microfono
- Asta microfonica con adattatore filettato
Preamplificatore DYNAMITE (solo per il modello DynaCaster DCM 6)

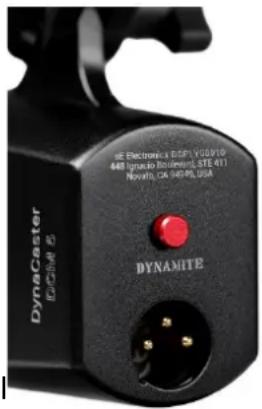

Solo il modello DynaCaster DCM 6: il pulsante rosso sul retro del microfono controlla il preamplificatore interno DYNAMITE. Se il pulsante è "in dentro", il preamplificatore interno DYNAMITE è attivo e fornisce 30 dB di guadagno aggiuntivo, semplicemente ideale per il parlato e sorgenti più tenui. È necessaria un'alimentazione fantasma. Se il pulsante è "in fuori", il preamplificatore interno DYNAMITE è disattivato e funziona come un normale microfono passivo, senza bisogno di alimentazione esterna o fantasma.
Filtro anti-pop integrato
I microfoni radiofonici sono elementi fondamentali per i video sui canali social e le registrazioni audio. Il design dei modelli DynaCaster DCM 3 e DCM 6 risolve il problema del fastidio visivo provocato da schermi antivento e anti-pop esterni. Per mantenere il video fluido e chiaro, entrambi i modelli sono provvisti di un filtro anti-
pop integrato. Questo concetto è stato ampiamente verificato e comprovato per attenuare efficacemente il suono delle occlusive senza ricorrere a una protezione esterna.

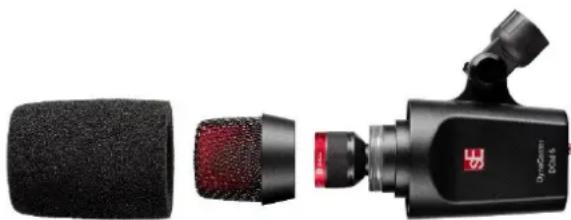

È possibile rimuovere con facilità e pulire il filtro anti-pop e la griglia del microfono, in base alle proprie necessità. Basta estrarre lo schermo antivento in schiuma e ruotare la griglia del microfono in senso antiorario per rimuoverlo. Immergere la parte in schiuma in acqua tiepida. Non utilizzare detergenti o liquidi aggressivi. Ora, strofinare accuratamente il materiale della schiuma finché non risulta pulito. Quindi, risciacquare abbondantemente con
acqua. Infine, strizzare attentamente per fare fuoriuscire l'acqua e lasciare asciugare in un'area ben ventilata e asciutta, molto luminosa, ma senza i raggi diretti del sole. Per la griglia del microfono, utilizzare un panno morbido inumidito in acqua. Non utilizzare detergenti o liquidi aggressivi. Quando saranno completamente asciutti, rimontare la griglia del microfono ruotandola in senso orario finché non è ben serrata, quindi inserire lo schermo antivento in schiuma sulla griglia del microfono. Ecco fatto!
Alimentazione
Solo per il modello DynaCaster DCM 6: per funzionare in condizioni ideali, il prodotto sE deve essere alimentato tramite una sorgente di alimentazione fantasma da 48 Volt come da norma IEC 61938.
Non collegare il prodotto sE ad alimentatori diversi da una sorgente di alimentazione fantasma (ingresso con alimentazione fantasma o alimentatore fantasma esterno secondo norma IEC), utilizzando un cavo bilanciato con connettori da studio come da norma IEC 268-12. Questo è l'unico modo per garantire un funzionamento sicuro e affidabile.
Tenere presente che l'alimentazione fantasma non può attraversare connettori di tipo TRS. È necessario un cavo per microfono con connettori XLR bilanciati su entrambi i lati per fornire l'alimentazione fantasma al prodotto sE.
Sicurezza e manutenzione
Il prodotto può comprendere piccole parti staccabili, che possono comportare soffocamento, lesioni personali o la morte, in particolare nel caso di bambini. Prestare la massima attenzione durante l'uso e la manipolazione di parti di piccole dimensioni. Tenere queste parti fuori dalla portata di bambini di età inferiore ai quattro anni.
- Questo prodotto è sicuro quando utilizzato in condizioni di funzionamento normali e ragionevolmente prevedibili;
•non aprire o modificare il prodotto;
- è necessario portare il prodotto all'azienda produttrice o ai rivenditori in caso di assistenza o riparazione;
•non smontare o tentare di riparare il prodotto;
- questo prodotto non è destinato ai bambini e il suo uso non è previsto da parte di bambini di età inferiore ai 14 anni.
Assicurarsi sempre che qualsiasi apparecchiatura alla quale viene collegato il prodotto sE rispetti le norme di sicurezza vigenti nel vostro paese e che sia dotato di un cavo di messa a terra.
Conformità
Questo prodotto è conforme ai requisiti legali relativi alla limitazione delle sostanze pericolose (RoHS) e alla gestione dei rifiuti di apparecchiature elettroniche ed elettriche (RAEE).
Per informazioni su RoHS e RAEE, visitare: http://www.seelectronics.com/compliance
La manutenzione non è richiesta per la conformità del prodotto.
Le batterie, le apparecchiature elettroniche ed elettriche non devono essere smaltite insieme ai rifiuti domestici. Ove possibile, è necessario separarli e portarli in un punto di raccolta appropriato per essere riciclati ed evitare potenziali impatti sull'ambiente e/o sulla salute umana. Per maggiori informazioni, rivolgersi alle autorità locali o al punto vendita, oppure visitare:
sE Electronics garantisce che il suo prodotto hardware è esente da difetti nei materiali e nella lavorazione a partire dalla data di acquisto originale presso il punto vendita al dettaglio.
Visitare http://www.seelectronics.com/warranty per ottenere informazioni specifiche sulla garanzia del proprio prodotto e conoscere le procedure per i reclami durante il periodo di validità della garanzia.
L'intera responsabilità di sE Electronics e l'unico rimedio per qualsiasi violazione della garanzia comporteranno, a discrezione di sE Electronics, la riparazione o la sostituzione di un equivalente funzionale del prodotto, o il rimborso del prezzo pagato, a condizione che l'hardware sia restituito al punto vendita dove è stato effettuato l'acquisto presentando la rispettiva ricevuta.
Le tutele offerte dalla garanzia si aggiungono ai diritti previsti dalle leggi locali relative alla protezione dei consumatori e possono variare in base al paese. Consultare le informazioni complete sulla garanzia per conoscere i vostri diritti di consumatori e le tutele aggiuntive fornite dalla presente garanzia del prodotto.
La nostra sede principale:
Il nostro centro di ricerca e sviluppo e produzione:
| DynaCaster DCM 3 | DynaCaster DCM 6 | |
| Capsula | Dinamica | |
| Bobina mobile | Rame | |
| Magnete | Neodimio | |
| Diagramma polare | Cardioide | |
| Intervallo di frequenza | 40 Hz - 18 kHz | |
| Sensibilità | 2,5 / (-52 dBV) | 2,5 / 79 mV/Pa (-52 / -22 dBV) |
| Alimentazione | - | Alimentazione fantasma +48 V |
| Consumo attuale | - | 3,1 mA |
| Impedenza elettrica | 600 Ohm | 600 / 135 Ohm |
| Impedenza di carico raccomandata | >1k Ohm | |
| Connessioni | connettore XLR maschio a 3 poli | |
| Dimensioni | 158 x 86 x 62 mm (L x P x A)6,22 x 3,39 x 2,44 pollici (L x P x A) | |
| Peso | 512 g / 18,06 once | 518 g / 18,27 once |

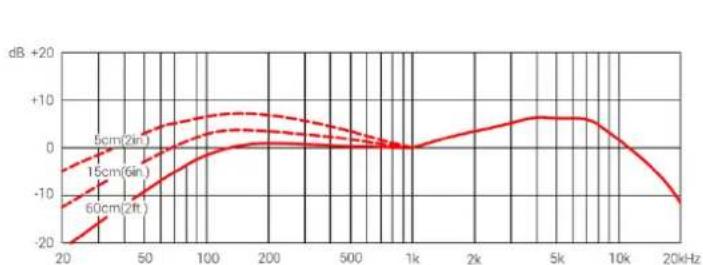

Risposta in frequenza

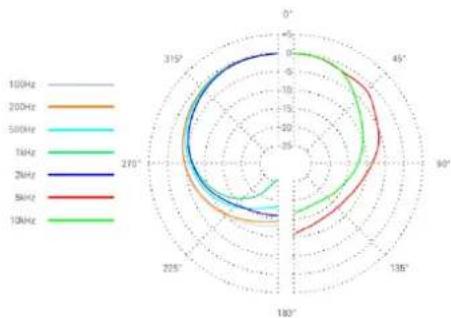

Diagramma polare
line
| Frequency (Hz) | 5cm (2ft) | 15cm (6ft) | 60cm (2ft) | | -------------- | --------- | ---------- | ---------- | | 20 | -15 | -10 | -20 | | 50 | -5 | -3 | -10 | | 100 | 0 | 2 | -5 | | 200 | 5 | 4 | 0 | | 500 | 3 | 2 | -1 | | 1k | 0 | 0 | 0 | | 2k | 2 | 2 | 3 | | 5k | 5 | 4 | 5 | | 10k | 3 | 2 | 3 | | 20k | -10 | -15 | -20 |
Assistenza
In caso di domande sul vostro nuovo prodotto sE, non esitate a contattarci direttamente:
http://www.seelectronics.com/contact-us
In caso di malfunzionamento del vostro nuovo prodotto sE, è necessario riportarlo all'azienda produttrice o al rivenditore per qualsiasi intervento di assistenza o riparazione. Per usufruire di un servizio rapido e diretto, vi preghiamo di contattare innanzitutto il vostro rivenditore. Se occorre un servizio di assistenza autorizzato, sarà organizzato dal rivenditore:
http://www.seelectronics.com/dealers
In caso di difficoltà con il servizio di supporto o di assistenza, non esitate a contattarci direttamente:
http://www.seelectronics.com/contact-us
Infine, ricordatevi di effettuare la registrazione del nuovo dispositivo sE per estendere la durata della garanzia a tre anni interi:
