| Produkttyp | Dynamisches Mikrofon |
| Marke | SE Electronics |
| Modell | DynaCaster DCM 6 |
| Kapsel | Dynamisch mit Kupferschwingspule und Neodym-Magnet |
| Richtcharakteristik | Niere |
| Frequenzgang | 40 Hz – 18 kHz |
| Empfindlichkeit (mit deaktiviertem DYNAMITE-Vorverstärker) | 2,5 mV/Pa (-52 dBV) |
| Empfindlichkeit (mit aktiviertem DYNAMITE-Vorverstärker) | 79 mV/Pa (-22 dBV) |
| Stromversorgung | Phantomspeisung +48 V (erforderlich für den DYNAMITE-Vorverstärker) |
| Stromverbrauch | 3,1 mA |
| Impedanz (passiv) | 600 Ohm |
| Impedanz (mit DYNAMITE) | 135 Ohm |
| Anschluss | XLR-Stecker, 3-polig |
| Abmessungen (L x B x H) | 158 x 86 x 62 mm |
| Gewicht | 518 g |
| Lieferumfang | Mikrofon, Gewindeadapter, DYNAMITE-Vorverstärker (integriert) |
| Popschutz | Integriert, zur Reinigung abnehmbar |
| Aufhängung | Integrierte Stoßdämpfung |
| Integrierter Vorverstärker (DYNAMITE) | +30 dB saubere und transparente Verstärkung, ein-/ausschaltbar über roten Taster |
| Pflege und Reinigung | Schaumstoffkorb mit lauwarmem Wasser reinigen; Gitter mit feuchtem, weichem Tuch |
| Sicherheit | Gerät nicht öffnen oder verändern; außerhalb der Reichweite von Kindern unter 4 Jahren aufbewahren |
| Konformität | RoHS, WEEE, CE |
| Garantie | Eingeschränkte Herstellergarantie; Registrierung möglich für Verlängerung auf 3 Jahre |
Häufig gestellte Fragen - DynaCaster DCM 6 SE Electronics
Benutzerfragen zu DynaCaster DCM 6 SE Electronics
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Mikrofon kostenlos im PDF-Format! Finden Sie Ihr Handbuch DynaCaster DCM 6 - SE Electronics und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DynaCaster DCM 6 von der Marke SE Electronics.
BEDIENUNGSANLEITUNG DynaCaster DCM 6 SE Electronics
Vielen Dank, dass du dich für ein sE Mikrofon entschieden hast! Diese Bedienungsanleitung enthält neben einigen grundlegenden Sicherheitshinweisen wichtige Informationen und technische Daten, die dir dabei helfen, das Beste aus deinem Mikrofon herauszuholen. Nimm dir bitte einen Augenblick Zeit, um diese Anleitung zu lesen.
Herausragende Audioqualität ist unsere große Leidenschaft. Wir entwickeln und fertigen unsere Produkte mit viel Liebe zum Detail und hoffen, dass du vom Klang dieses Mikrofons genauso begeistert bist wie wir.
Viel Spaß beim Aufnehmen!
Dein sE-Team
Kurzbeschreibung
Die beiden Modelle DynaCaster DCM 3 und DCM 6 sind dynamische Mikrofone und werden von vorne besprochen. Daher eignen sie sich ideal für Streaming- und Broadcasting-Anwendungen aller Art. Die dynamische DMC3A-Kapsel wurde eigens für einen ausgewogenen, natürlichen Klang für Sprachanwendungen entwickelt und bietet auch in lauter Umgebung hohe Sprachverständlichkeit. Aufgrund ihrer Bauweise und Klangeigenschaften eignen sich beide Modelle auch sehr gut für die Abnahme von Gesang, akustischen Instrumenten und Gitarrenverstärkern.
Bei Kameraaufnahmen sorgt der integrierte Popfilter unauffällig für die Abschwächung von Poplauten, somit sind keine störenden, klobigen externen Popfilter mehr nötig. Die integrierte Lagerung der Kapsel ermöglicht den Einsatz ohne Mikrofonspinne, wodurch die Handhabung wesentlich vereinfacht und die Zuverlässigkeit deutlich erhöht wird.
Das schlanke Design des DynaCaster DCM 3 und DCM 6 fügt sich elegant in jede Umgebung ein und verleiht jedem Pultarm eine professionelle Note.
Nur für DynaCaster DCM 6: Der integrierter DYNAMITE Vorverstärker liefert satte 30 dB zusätzliche verzerrungsfreie, glasklare Verstärkung – dadurch können teure, klobige Inline-Vorverstärker entfallen. Dies sorgt für eine bessere Klangwiedergabe, mehr Empfindlichkeit und weniger Rauschen – ein echtes Plus im Vergleich zur Standardtechnologie der vergangenen Jahrzehnte.
Lieferumfang
- Mikrofon
• Gewindeadapter für Mikrofonständer
DYNAMITE Vorverstärker (nur für DynaCaster DCM 6)

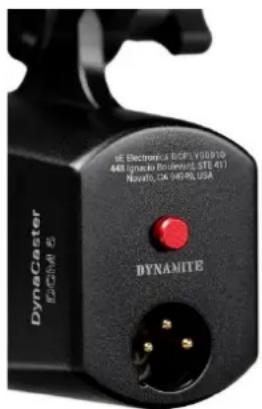

Nur für DynaCaster DCM 6: Der rote Druckknopf auf der Rückseite des Mikrofons steuert den internen DYNAMITE-Vorverstärker. Bei hineingedrücktem Knopf ist der interne DYNAMITE Vorverstärker des DynaCaster aktiv und bietet 30 dB zusätzliche Verstärkung, ideal für Sprachaufnahmen und leisere Tonquellen. Denke bitte daran, dass du hierfür Phantomspeisung brauchst. Steht der Knopf heraus, ist der interne DYNAMITE Vorverstärker deaktiviert und funktioniert als rein passives Mikrofon. In diesem Fall ist keine Phantomspeisung erforderlich.
Integrierter Popfilter
Broadcast-Mikrofone sind heute unverzichtbare Komponenten bei Video- und Audioaufnahmen für soziale Medienkanäle. Das schlanke, durchdachte Design des DynaCaster DCM 3 und DCM 6 verringert die optische Beeinträchtigung der Videoaufnahmen durch störende Popfilter. Beide Modelle verfügen über einen
integrierten Popfilter, der für eine effiziente Verringerung von Verzerrungen durch Explosivlaute wie „p“ oder
„t“ sorgt und somit weniger Nachbearbeitung erfordert. Dieses von uns ausgiebig getestete Konzept unterdrückt Störgeräusche effektiv und zuverlässig – ganz ohne zusätzlichen Schutz von außen.

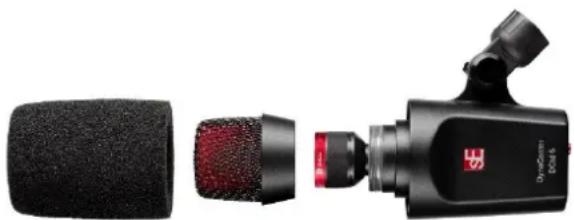

Popfilter und Mikrofongitter lassen sich bei Bedarf mühelos mit wenigen Handgriffen abmontieren und reinigen. Dazu den Windschutz aus Schaumstoff einfach abziehen und das Mikrofongitter gegen den Uhrzeigersinn abschrauben. Anschließend den Schaumstoff in lauwarmes Wasser tauchen. Verwende dazu bitte keine Reinigungsmittel oder aggressiven Flüssigkeiten. Den nassen Schaumstoff vorsichtig reinigen, bis er sauber ist.
Anschließend mit reichlich klarem Wasser abspülen. Zum Schluss behutsam ausdrücken, um das Wasser zu entfernen, und an einem gut belüfteten und trockenen, hellen Ort, gut geschützt vor direkter Sonneneinstrahlung trocknen. Das Mikrofongitter lässt sich ganz einfach mit einem weichen, mit etwas Wasser angefeuchteten Tuch reinigen. Verwende bitte auch hier keine Reinigungsmittel oder aggressiven Flüssigkeiten. Sobald alles vollständig getrocknet ist, wird das Mikrofongitter im Uhrzeigersinn wieder auf das Mikrofon geschraubt, bis es festsitzt, anschließend wird der Schaumstoffwindschutz wieder über das Mikrofongitter gestülpt. Jetzt bist du startklar!
Stromversorgung
Nur für DynaCaster DCM 6: Für einen störungsfreien Betrieb benötigt dein sE-Produkt eine 48-V-Phantom-Stromquelle gemäß IEC 61938.
Dein sE-Produkt darf nur an geeignete Quellen (Eingang mit Phantomspeisung oder externe Speisung mit Phantomspeisung gemäß IEC Standard) mit erdfreiem Anschluss angeschlossen werden. Verwende dazu ein symmetrisches Kabel mit Studiosteckverbindern nach IEC 268-12, nur so kann eine einwandfreie Funktion gewährleistet werden.
Beachte bitte, dass die Phantomspeisung nicht mit TRS-Anschlüssen funktioniert. Du benötigst ein symmetrisches Mikrofonkabel mit XLR-Steckern an beiden Enden, um dein Produkt mit der Phantomspeisung zu betreiben.
Sicherheit und Pflege
Das Produkt kann lose Kleinteile enthalten, die verschluckt werden können. Vor allem bei kleinen Kindern besteht Verletzungs- oder sogar Todesgefahr. Bei der Benutzung und im Umgang mit Kleinteilen ist daher Vorsicht geboten. Kinder unter vier Jahren fern von Kleinteilen halten.
•Dieses Produkt ist unter normalen und vernünftigerweise vorhersehbaren Betriebsbedingungen sicher.
•Das Produkt nicht öffnen oder modifizieren.
•Das Produkt muss für die Durchführung von Service- oder Reparaturarbeiten an den Hersteller oder an einen Vertragshändler eingeschickt werden.
- Das Produkt darf nicht zerlegt werden und ist nicht zur Eigenwartung geeignet.
- Dieses Produkt ist kein Spielzeug und darf nicht von Kindern unter 14 Jahren verwendet werden.
Konformität
Dieses Produkt erfüllt alle relevanten gesetzlichen Anforderungen zur Beschränkung der Verwendung gefährlicher Stoffe (RoHS) und zur Entsorgung von Elektro- und Elektronikaltgeräten (WEEE).
Informationen zu RoHS und WEEE findest du auf http://www.seelectronics.com/compliance
Zur Wahrung der Produktkonformität ist keine Wartung erforderlich.
Batterien sowie elektrische und elektronische Geräte dürfen nicht im Hausmüll entsorgt werden. Nach Möglichkeit sollten sie nach Materialien getrennt und an einer geeigneten Sammelstelle abgegeben werden, wo sie recycelt werden, um mögliche Auswirkungen auf die Umwelt und/oder die Gesundheit zu vermeiden. Weitere Informationen dazu erhältst du bei deinen Behörden vor Ort bzw. in dem Geschäft, in dem du das Produkt gekauft hast. Alternativ findest du entsprechende Informationen auch auf unserer Webseite:
sE Electronics garantiert, dass sein Hardwareprodukt zum Zeitpunkt des Erwerbs im Geschäft frei von jeglichen Material- und Verarbeitungsfehlern ist.
Spezifische Garantieinformationen über unser Produkt und über die Vorgehensweise im Falle eines Garantie- bzw. Gewährleistungsanspruchs findest du unter http://www.seelectronics.com/warranty.
Im Garantiefall wird sE Electronics das beschädigte Produkt nach eigenem Ermessen reparieren oder gegen ein funktionell gleichwertiges Produkt austauschen bzw. den gezahlten Preis zurückerstatten, sofern das Produkt zusammen mit der Quittung an das Geschäft oder den Händler retourniert wird, bei dem es ursprünglich gekauft wurde.
Der Garantieschutz gilt zusätzlich zu den von den lokalen Verbrauchergesetzen gewährten Gewährleistungsrechten und kann von Land zu Land unterschiedlich sein. Wir empfehlen dir, die vollständigen Garantieinformationen zu lesen, um dich über deine Verbraucherrechte und den zusätzlichen Schutz durch diese Produktgarantie zu informieren.
Unser Firmensitz:
Unser Produktentwicklungs- und Fertigungszentrum:
| DynaCaster DCM 3 | DynaCaster DCM 6 | |
| Kapsel | Dynamisch | |
| Schwingspule | Kupfer | |
| Magnet | Neodym | |
| Richtcharakteristik | Niere | |
| Übertragungsbereich | 40 Hz-18 kHz | |
| Empfindlichkeit | 2,5 mV/Pa (-52 dBV) | 2,5 / 79 mV/Pa (-52 / -22 dBV) |
| Stromversorgung | - | Phantomspeisung 48 Volt gemäß IEC 61938 |
| Stromaufnahme | - | 3,1 mA |
| Ausgangsimpedanz | 600 Ohm | 600 / 135 Ohm |
| Empfohlene Lastimpedanz | >1k Ohm | |
| Anschluss | 3poliger XLR Anschluss, männlich | |
| Abmessungen | 158 x 86 x 62 mm (L x B x H)6,22 x 3,39 x 2,44" (L x B x H) | |
| Gewicht | 512 g / 18,06 oz. | 518 g / 18,27 oz. |

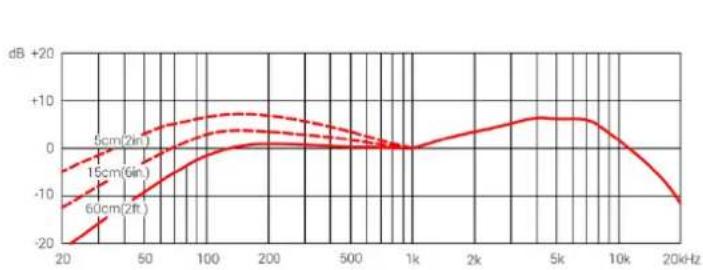

Frequenzgang
Richtcharakteristik
line
| Frequency (kHz) | 5cm(2ft) | 15cm(6ft) | 60cm(2ft) | | --------------- | -------- | --------- | --------- | | 20 | -10 | -15 | -20 | | 50 | -5 | -8 | -10 | | 100 | 0 | -2 | -5 | | 200 | 5 | 0 | 0 | | 500 | 0 | 0 | 0 | | 1k | 0 | 0 | 0 | | 2k | 5 | 5 | 5 | | 5k | 10 | 10 | 10 | | 10k | 5 | 5 | 5 | | 20k | -10 | -10 | -10 |
radar
| Frequency | Angle (°) | | :--- | :--- | | 100Hz | 0 | | 200Hz | 45 | | 500Hz | 90 | | 70Hz | 135 | | 20Hz | 180 | | 50Hz | 225 | | 100Hz | 270 | | 150Hz | 315 |Kundenservice
Falls du zu Deinem sE Mikrofon Fragen hast, kontaktiere uns bitte direkt unter:
http://www.seelectronics.com/contact-us
Falls dein neues sE-Produkt nicht richtig funktionieren sollte, sende es bitte zur Wartung oder Reparatur an den Hersteller oder an einen autorisierten Händler ein. Wir empfehlen dir, dich zuerst an deinen Händler zu wenden, dort wird dir in der Regel schnellstmöglich geholfen. Sollte ein autorisierter Kundenservice erforderlich sein, wird sich dein Händler gerne darum kümmern:
http://www.seelectronics.com/dealers
Falls du Hilfestellung oder eine Beratung benötigst, kannst du dich jederzeit direkt an uns wenden:
http://www.seelectronics.com/contact-us
Vergiss bitte nicht, dein neues Gerät bei sE zu registrieren, um die Garantie auf volle drei Jahre zu verlängern:
