| Тип продукта | Динамический радиовещательный микрофон |
| Бренд | SE Electronics |
| Модель | DynaCaster |
| Тип капсюля | Динамический с алюминиевой катушкой и неодимовым магнитом |
| Полярная диаграмма | Кардиоида |
| Частотная характеристика | 20 Гц – 19 кГц |
| Чувствительность | 2,0 / 60 мВ/Па (-54 / -24 дБВ) |
| Питание | Фантомное питание 48 В (для активного предусилителя) или пассивный режим без питания |
| Потребляемый ток | 3,0 мА (в активном режиме) |
| Электрический импеданс | 300 / 135 Ом |
| Рекомендуемый импеданс нагрузки | > 1 кОм |
| Подключение | Разъем XLR 3-контактный |
| Размеры | 62 x 220 мм (2,44 x 8,66 дюйма) |
| Вес | 732 г (25,82 унции) |
| Переключатели | 3 утопленных переключателя (включение предусилителя DYNAMITE, регулировка низких частот, регулировка высоких частот) |
| Поп-фильтр | Внутренний трехслойный, съемный и моющийся |
| Содержимое коробки | Микрофон DynaCaster, внешний ветрозащитный экран, резьбовой адаптер для микрофонной стойки |
| Гарантия | 3 года после регистрации на seelectronics.com |
| Очистка | Мягкая ткань, без агрессивных средств |
| Рекомендуемое применение | Речь, вокал, акустические инструменты, запись усилителей |
| Особые функции | Капсюль DMC8 с встроенной амортизацией, встроенный предусилитель DYNAMITE (30 дБ), переключатели акустической настройки, внутренний поп-фильтр, разъем XLR в точке крепления для скрытой проводки |
Часто задаваемые вопросы - DynaCaster SE Electronics
Вопросы пользователей о DynaCaster SE Electronics
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Микрофон в формате PDF бесплатно! Найдите своё руководство DynaCaster - SE Electronics и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. DynaCaster бренда SE Electronics.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DynaCaster SE Electronics
Благодарим Вас за выбор продукции sE! В дополнение к основным мерам предосторожности, это руководство пользователя содержит информацию, которая поможет вам использовать Ваш DynaCaster по максимуму. Пожалуйста, потратьте несколько минут на внимательное изучение данного Руководства.
Работа со звуком – наша страсть. Мы искренне надеемся, что вам понравится использовать нашу продукцию так же, как нам нравится создавать её для Вас.
Желаем Вам творческих успехов,
Команда sE
Краткое описание
DynaCaster был разработан, чтобы установить новый стандарт для вещательных микрофонов. Благодаря совершенно новому капсюлю DMC8 и встроенному предусилителю DYNAMITE звук воспроизводится лучше, чувствительность микрофона выше, а уровень шума – меньше. В строении капсюля предусмотрен антивибрационный подвес для него, тем самым вам не нужен дополнительный внешний антивибрационный держатель. Три переключателя на задней стороне микрофона позволяет Вам настроить DynaCaster в соответствии с конкретными тональными потребностями.
DynaCaster совместим со всеми пантограф-стойками. Кроме того, разъем XLR интегрирован в крепление для стойки для ненавязчивой и удобной разводки кабеля. Встроенная трехслойная ветрозащита достаточно эффективно гасит взрывные согласные, а также имеет съемную конструкцию, для проведения очистки. При этом в комплекте есть и внешний поп-фильтр, на всякий случай.
DynaCaster – это не только микрофон для вещания. Его можно использовать для пения, записи акустических инструментов и подзвучивания гитарных усилителей.
Что внутри
• Микрофон DynaCaster
• Внешний, дополнительный поп-фильтр
• Резьбовой переходник для стоек
Регулировки
У DynaCaster есть три переключателя. Средний переключатель включает и выключает внутренний предусилитель DYNAMITE. Крайний слева и справа - переключатели акустической подстройки, позволяющие точно настроить общий тон микрофона.
Переключатель DYNAMITE
Когда переключатель DYNAMITE [в центре] находится в положении «включено», внутренний предусилитель DYNAMITE обеспечивает дополнительное усиление 30 дБ, что идеально для речи. Для этого требуется фантомное питание.
В выключенном состоянии DynaCaster работает как полностью пассивный микрофон, любое внешнее или фантомное питание не требуется wer.
Подстройка низких частот
Переключатель Low Frequency [слева] дает вам три различных варианта для его низкочастотного характера. В центральном положении сигнал нетронутый. В нижнем положении смягчаются низкие частоты, чтобы уменьшить гулкость, также известную как эффект близости. В верхнем положении низкие частоты немного усиливаются, что придает звуку микрофона некоторое дополнительное богатство и объем. Это может быть полезно, если вы говорите с большого расстояния или используете инструмент, который звучит немного «плоско».
Подстройка верхних частот
Переключатель High Frequency Trim [справа] регулирует верхние частоты. Нижнее положение – сигнал ровный и нетронутый. Центральное положение создает небольшое усиление высоких частот для более четкого и ясного звучания, это поможет вашему голосу прорезать загруженный фон. Полностью верхнее положение сильно усиливает верхние частоты. Эта функция может быть полезна при работе в помещениях, где акустическая обработка поглощает слишком много высоких частот.
Трехслойная ветрозащита
Микрофоны для вещания часто используются в различных подкастах, стримах и прочих популярных форматах аудио и видео контента социальных сетей. Один из проблем, которую мы пытались решить при разработке DynaCaster, - чтобы микрофон эстетически смотрелся в кадре. Важно, чтобы на видео микрофон не выглядел нагромождением, поэтому DynaCaster имеет внутреннюю трехслойную ветрозащиту. Эта концепция прошла всесторонние испытания на устойчивость к взрывным звукам, и отлично себя показала без использования дополнительного внешнего попфильтра.
Внутренняя ветрозащита и решетка микрофона легко снимаются и чистятся по мере необходимости. Просто поверните решетку микрофона против часовой стрелки, чтобы снять её. Ветрозащита также легко извлекается. Для очистки используйте мягкую ткань, смоченную водой. Не используйте чистящие средства или агрессивные жидкости. После очистки соберите микрофон и решетку по часовой стрелке до упора. Готово!
Советы по использованию
При использовании DynaCaster на близком расстоянии для записи речи начните с включенного предусилителя DYNAMITE, регулятор низких частот установите на нижнее положение. Также установите регулятор высоких частот в нижнее положение, чтобы оценить высокочастотный тон вашего голоса. Если это звучит приемлемо, оставьте это здесь. Если ваши звуки резкие и пронзительные, передвиньте регулятор высоких частот в центральное положение. Если ваш голос звучит приглушенно или неразборчиво, переместите регулятор высоких частот в крайнее верхнее положение для увеличения диапазона присутствия.
При записи инструментов или пения вокалиста переключатели DynaCaster можно рассматривать как элементы управления формированием тона. Если фантомное питание недоступно, мы обычно рекомендуем не отключать предусилитель DYNAMITE, так как встроенные микрофонные предусилители на микшерном пульте или аудио интерфейсе могут создавать больше шума, чем нужно, при более высоком уровне усиления. Если вы испытываете перегрузку, например, предусилитель вашего микшера «клипут», несмотря на то, что усиление полностью снижено, отключите предусилитель DYNAMITE и при необходимости снова включите усиление на микшере.
Питание
Не подключайте микрофон к какому-либо источнику питания, кроме источника фантомного питания 48 В. Фантомное питание часто интегрируется как в микшеры, так и в аудио интерфейсы, и включается с помощью переключателя на панели устройства. Убедитесь, что любой потенциальный внешний источник питания является прямой заменой встроенного фантомного питания 48 В.
Имейте в виду, что фантомное питание не может проходить через разъемы TRS. Для подачи фантомного питания на микрофон требуется балансный микрофонный кабель с разъемами XLR с обеих сторон.
Безопасность в использовании
Убедитесь, что оборудование, к которому будет подключен ваш микрофон, соответствует требованиям безопасности, действующим в вашей стране, и имеет провод заземления.
Очистка микрофона
Микрофон следует чистить только мягкой тканью. Не используйте чистящие средства или агрессивные жидкости.
| Капсюль | динамический |
| Звуковая катушка | Алюминий |
| Магнит | неодимовый |
| Диаграмма направленности | Кардиоидная |
| Частотный диапазон | 20 – 19,000 Гц |
| Чувствительность | 2.0 / 60 мВ/Па (-54 / -24 дБВ) |
| Питание | +48 В, фантомное |
| Потребляемый ток | 3.0 мА |
| Сопротивление | 300 / 135 Ом |
| Рекомендованное сопротивление нагрузки | > 1 кОм |
| Разъемы для подключения | 3-контактный штекер XLR |
| Габариты | 62 x 220 мм / 2.44 x 8.66 in. |
| Вес | 732 гр. / 25.82 oz. |

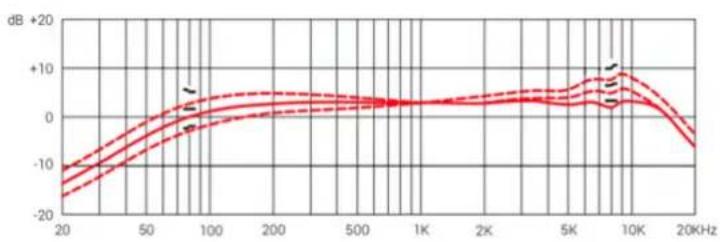

Частотная характеристика
line

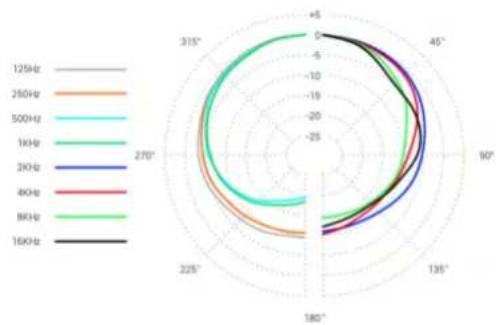

| Frequency | Amplitude (dB) | | --------- | -------------- | | 20 | -18 | | 50 | -5 | | 100 | 2 | | 200 | 3 | | 500 | 2 | | 1K | 2 | | 2K | 3 | | 5K | 5 | | 10K | 10 | | 20K | -5 |Диаграмма направленности
radar
| Frequency | Angle (°) | Value | |---|---|---| | 125Hz | 0 | -4 | | 125Hz | 45° | -5 | | 125Hz | 90° | -6 | | 125Hz | 135° | -7 | | 125Hz | 180° | -8 | | 125Hz | 225° | -9 | | 125Hz | 270° | -10 | | 125Hz | 315° | -11 | | 250Hz | 0 | -4 | | 250Hz | 45° | -5 | | 250Hz | 90° | -6 | | 250Hz | 135° | -7 | | 250Hz | 180° | -8 | | 250Hz | 225° | -9 | | 250Hz | 270° | -10 | | 250Hz | 315° | -11 | | 500Hz | 0 | -4 | | 500Hz | 45° | -5 | | 500Hz | 90° | -6 | | 500Hz | 135° | -7 | | 500Hz | 180° | -8 | | 500Hz | 225° | -9 | | 500Hz | 270° | -10 | | 500Hz | 315° | -11 | | 1KHz | 0 | -4 | | 1KHz | 45° | -5 | | 1KHz | 90° | -6 | | 1KHz | 135° | -7 | | 1KHz | 180° | -8 | | 1KHz | 225° | -9 | | 1KHz | 270° | -10 | | 1KHz | 315° | -11 | | 2KHz | 0 | -4 | | 2KHz | 45° | -5 | | 2KHz | 90° | -6 | | 2KHz | 135° | -7 | | 2KHz | 180° | -8 | | 2KHz | 225° | -9 | | 2KHz | 270° | -10 | | 2KHz | 315° | -11 | | 4KHz | 0 | -4 | | 4KHz | 45° | -5 | | 4KHz | 90° | -6 | | 4KHz | 135° | -7 | | 4KHz | 180° | -8 | | 4KHz | 225° | -9 | | 4KHz | 270° | -10 | | 4KHz | 315° | -11 | | 8KHz | 0 | -4 | | 8KHz | 45° | -5 | | 8KHz | 90° | -6 | | 8KHz | 135° | -7 | | 8KHz | 180° | -8 | | 8KHz | 225° | -9 | | 8KHz | 270° | -10 | | 8KHz | 315° | -11 | | 16KHz | 0 | -4 | | 16KHz | 45° | -5 | | 16KHz | 90° | -6 | | 16KHz | 135° | -7 | | 16KHz | 180° | -8 | | 16KHz | 225° | -9 | | 16KHz | 270° | -10 | | 16KHz | 315° | -11 | The chart displays a single data series for each frequency. The x-axis represents the frequency in degrees, and the y-axis represents the corresponding value of the measured variable. There is only one data series plotted as a line graph. The values are estimated based on the provided code.Поддержка
В случае возникновения проблем с продукцией sE или при наличии вопросов по ней, просьба обращаться к Вашему ближай шему дилеру продукции sE. Если требуется авторизованный сервис, он будет организован этим дилером: http://www.seelectronics.com/dealers
Если у Вас все равно остаются вопросы, не стесняй тесь написать нам напрямую:
http://www.seelectronics.com/contact-us
И последнее: не забудьте зарегистрировать Ваш микрофон, чтобы получить трехлетнюю гарантию: http://www.seelectronics.com/registration
Наш адрес:
Наши международные дистрибуторы и торговые представители:
http://www.seelectronics.com/contact-us
Этот продукт соответствует стандартам, перечисленным в декларации о соответствии. Пожалуй ста, свяжитесь с нами, если вы хотите заказать бесплатную копию декларации о соответствии.
Технические данные могут быть изменены без предварительного уведомления.
