| Produkttyp | Dynamisches Rundfunkmikrofon |
| Marke | SE Electronics |
| Modell | DynaCaster |
| Kapseltyp | Dynamische Aluminiumschwingspule und Neodym-Magnet |
| Richtcharakteristik | Niere |
| Frequenzgang | 20 Hz – 19 kHz |
| Empfindlichkeit | 2,0 / 60 mV/Pa (-54 / -24 dBV) |
| Stromversorgung | Phantomspeisung 48 V (für aktiven Vorverstärker) oder passiver Betrieb ohne Stromversorgung |
| Stromverbrauch | 3,0 mA (im aktiven Modus) |
| Elektrische Impedanz | 300 / 135 Ohm |
| Empfohlene Lastimpedanz | > 1 kOhm |
| Anschluss | XLR-Stecker, 3-polig |
| Abmessungen | 62 x 220 mm (2,44 x 8,66 Zoll) |
| Gewicht | 732 g (25,82 oz) |
| Schalter | 3 versenkte Schalter (DYNAMITE-Vorverstärker aktivieren, Tieftonregelung, Hochtonregelung) |
| Popschutz | Interner 3-Schicht-Popschutz, abnehmbar und reinigbar |
| Lieferumfang | DynaCaster-Mikrofon, externer Windschutz, Gewindeadapter für Mikrofonständer |
| Garantie | 3 Jahre nach Registrierung auf seelectronics.com |
| Reinigung | Weiches Tuch, ohne aggressive Reinigungsmittel |
| Empfohlene Anwendungen | Sprache, Gesang, akustische Instrumente, Abnahme von Verstärkern |
| Besondere Merkmale | DMC8-Kapsel mit integrierter Stoßdämpfung, integrierter DYNAMITE-Vorverstärker (30 dB), akustische Regelungsschalter, interner Popschutz, XLR-Anschluss am Montagepunkt für diskrete Verkabelung |
Häufig gestellte Fragen - DynaCaster SE Electronics
Benutzerfragen zu DynaCaster SE Electronics
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Mikrofon kostenlos im PDF-Format! Finden Sie Ihr Handbuch DynaCaster - SE Electronics und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DynaCaster von der Marke SE Electronics.
BEDIENUNGSANLEITUNG DynaCaster SE Electronics
Wir möchten uns bei Dir herzlich bedanken, dass Du Dich für ein Mikrofon von sE Electronics entschieden hast. Diese Bedienungsanleitung beinhaltet wichtige Hinweise zur Inbetriebnahme und zur Anwendung des Produkts. Bitte nehme Dir daher kurz Zeit, diese Anleitung durchzulesen. Wir hoffen, dass Du mit dem Produkt genauso viel Spaß haben wirst, wie wir bei der Entwicklung sowie der sorgfältigen, händischen Fertigung mit viel Liebe zum Detail.
Herzliche Grüße,
Dein sE Team
Kurzbeschreibung
Der DynaCaster wurde speziell für Sprach-, Rundfunk- und Studioanwendungen konzipiert und entwickelt. Die neu entwickelte DMC8 Kapsel und der integrierte DYNAMITE Vorverstärker sorgen für hervorragende Klangeigenschaften, eine hohe Empfindlichkeit und geringes Rauschen. Die patentierte integrierte Lagerung der Kapsel ermöglicht den Einsatz ohne Mikrofonspinne wodurch die Handhabung wesentlich vereinfacht und die Zuverlässigkeit deutlich erhöht wird.
Die drei vertieften Schalter auf der Rückseite des Mikrofons ermöglichen eine Anpassung auf die individuellen Gegebenheiten bzw. persönlichen Vorlieben.
Der DynaCaster ist zu allen gängigen Mikrofonarmen kompatibel. Um die Verkabelung insbesondere für Anwendungen vor der Kamera möglichst unauffällig zu gestalten, wurde die XLR Buchse in das Mikrofon integriert. Dank des integrierten dreistufigen Pop Filters kann in der Regel auf einen externen, klobigen Pop Filter verzichtet werden. Er sorgt für eine effiziente Verringerung von Verzerrungen durch Explosivlaute wie „p“ oder „t“ und kann zur Reinigung leicht entnommen werden. Zusätzlich liegt als Standardzubehör ein externer Windschutz bei.
Sämtliche Produkteigenschaften, die Sprach- und Rundfunkanwendungen zugutekommen, sind auch im Studioeinsatz und auf der Bühne von Vorteil. Der DynaCaster eignet sich daher auch für viele andere Eisatzgebiete wie Gesangsaufnahmen und die Abnahme von akustische Instrumente und Verstärkern.
Lieferumfang
Bitte kontrolliere gleich nach dem Öffnen den Inhalt der Verpackung. Falls sie nicht vollständig ist, kontaktiere bitte Deinen sE Electronics Händler. Folgende Komponenten sollten enthalten sein:
• DynaCaster Mikrofon
- Externer Windschutz
- Gewindeadapter
Bedienelemente
Der DynaCaster verfügt über drei Schalter. Der mittlere Schalter schaltet den integrierten DYNAMITE Vorverstärker ein oder aus. Der linke und der rechte Schalter ermöglichen die Feinabstimmung der Klangeigenschaften.
DYNAMITE I/O Schalter
Befindet sich der DYNAMITE I/O Schalter [mittlerer Schalter] in der „I“ Position, sorgt der integrierte DYNAMITE Vorverstärker für 30 dB Verstärkung - ideal für Sprachanwendungen und leise Schallquellen. Dafür wird 48V Phantomspeisung benötigt. In der „O“ Position funktioniert der DynaCaster wie ein herkömmliches passives Mikrofon und benötigt keine 48V Phantomspeisung.
Feineinstellung Bass
Der linke Schalter bietet drei Stellungen für die dezente Anpassung des Bassbereichs. In der mittleren Position ist der Bassbereich gut
ausbalanciert. In der unteren Position werden tieffrequente Anteile dezent abgeschwächt, um bei geringen Besprechungsabständen die Bassanhebung (Nahbesprechungseffekt) etwas zu reduzieren oder auch basslastige Stimmen etwas abzuschwächen. In der oberen Position werden tieffrequente Anteile leicht angehoben, um bei größeren Abständen den Tiefenabfall zu kompensieren bzw. die Stimme etwas voluminöser klingen zu lassen.
Feineinstellung Höhen
Der rechte Schalter bietet drei Stellungen für eine dezente Anpassung des Höhenbereichs. In der unteren Position ist der Höhenbereich gut ausbalanciert. In der mittleren Position erfolgt eine leichte Anhebung zB für bessere Sprachverständlichkeit in lauterer Umgebung. In der oberen Position kommt es zu einer deutlicheren Betonung zB zur klanglichen Kompensation von zu stark bedämpften Räumen.
Der dreistufige Pop Filter
Sprach- und Rundfunkmikrofone zählen zur Standardausrüstung in der Audio- und Videoproduktion. Mit dem DynaCaster bieten wir eine für Kameraanwendungen unauffällige und einfache Lösung an, die ohne klobiges Zubehör wie Pop Filter und elastische Lagerungen auskommt. Das Konzept des integrierten dreistufigen Pop Filters wurde entwickelt, um Verzerrungen durch Explosivlaute wie „p“ oder „t“ effizient zu verringern. Er kann bei Bedarf zur Reinigung leicht entnommen werden. Dazu den Mikrofonkorb am Ring umgreifen und vorsichtig gegen den Uhrzeigersinn drehen. Nun kann der Pop Filter leicht entnommen und gereinigt werden. Zur Reinigung nur ein mit Wasser leicht befeuchtetes, fusselfreies Tuch verwenden. Keine Reinigungsmittel oder aggressive Flüssigkeiten verwenden. Nach der Reinigung kann der Pop Filter wieder eingesetzt werden und der Mikrofonkorb im Uhrzeigersinn aufgeschraubt werden. Fertig!
Wird der DynaCaster für Sprachaufnahmen mit geringen Besprechungsabständen eingesetzt, empfehlen wir den integrierten DYNAMITE Vorverstärker zu aktivieren und die beiden Schalter für die Feinabstimmung zunächst in die neutralen Einstellung zu bringen. Ist der Höhenbereich zB Zischlaute wie „s“ gut ausgeprägt, ist keine weitere Anpassung erforderlich. Bei Überbetonung empfehlen wir den rechten Schalter in die untere Position zu bringen. Klingt die Stimme unklar oder bedeckt, so kann sie die obere Stellung etwas auffrischen.
Bei der Aufnahme von Gesang oder Instrumenten kann man die beiden Schalter zur gezielten Klangbeeinflussung direkt an der Quelle verwenden.
Insofern 48V Phantomspeisung vorhanden ist, empfehlen wir den Einsatz des integrierten DYNAMITE Vorverstärkers, da die meisten Eingangsstufen von Audiointerfaces und Mischpulten von dem höheren Ausgangssignal profitieren.
Kommt es durch laute Schallquellen und/oder geringe Besprechungsabstände zu Übersteuerungen, empfehlen wir den integrieren DYNAMITE Vorverstärker auszuschalten und das angeschlossene Audiointerface bzw. Mischpult neu einzupegeln.
Stromversorgung
Nur Phantomspeisung mit 48V gemäß IEC 61938 einsetzen.
Schließe das Mikrofon nur an geeignete Quellen (Eingang mit Phantomspeisung oder externe Speisung mit Phantomspeisung gemäß IEC Standard) mit erdfreien Anschluss an und verwende ein symmetrisches Kabel mit Studiosteckverbinden IEC 268-12. Nur so kann eine einwandfreie Funktion gewährleistet werden.
Sicherheit und Pflege
Bitte stelle sicher, dass die an das Mikrofon angeschlossenen Geräte die gültigen Sicherheitsbestimmungen erfüllen und mit einer Sicherheitserdung verbunden sind.
Reinigung des Mikrofons
Wir empfehlen das Mikrofon nach jedem Gebrauch mit einem trockenen, fusselfreien Tuch zu reinigen und es in einem soliden Koffer oder einem Mikrofonetui aufzub.
| Kapsel | Dynamisch |
| Schwingspule | Aluminum |
| Magnet | Neodym |
| Richtcharakteristik | Niere |
| Übertragungsbereich | 20 Hz - 19 kHz |
| Empfindlichkeit | 2.0 / 60 mV/Pa (-54 / -24 dBV) |
| Spannungsversorgung | Phantomspeisung 48 Volt gemäß IEC 61938 |
| Stromaufnahme | 3.0 mA |
| Ausgangsimpedanz | 300 / 135 Ohms |
| Empfohlene Lastimpedanz | >1k Ohms |
| Anschluss | 3poliger XLR Anschluss männlich |
| Abmessungen | 62 x 220 mm / 2.44 x 8.66 in. |
| Gewicht | 732 g / 25.82 oz. |

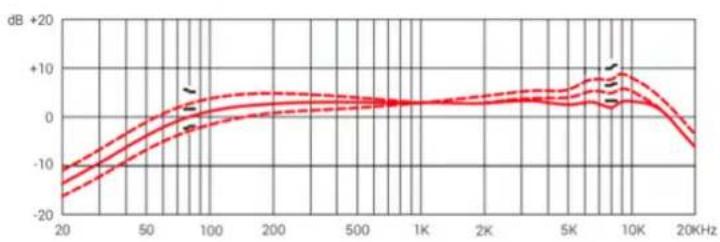

Frequenzgang
line

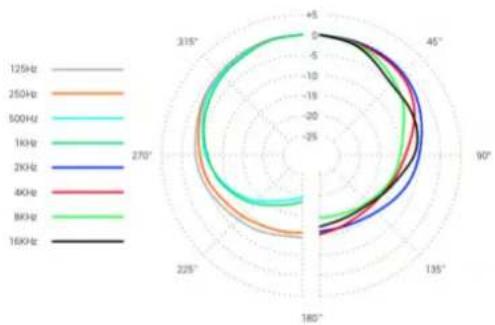

| Frequency | Value (dB) | | --------- | ---------- | | 20 | -18 | | 50 | -5 | | 100 | 2 | | 200 | 3 | | 500 | 2 | | 1K | 2 | | 2K | 3 | | 5K | 5 | | 10K | 8 | | 20K | -5 |Polardiagramm
radar
| Frequency | 125Hz | 250Hz | 500Hz | 1KHz | 2KHz | 8KHz | 8KHz | 16KHz | |---|---|---|---|---|---|---|---|---| | 125Hz | -4.5 | -4.0 | -3.5 | -3.0 | -2.5 | -2.0 | -1.5 | -1.0 | | 250Hz | -4.0 | -3.5 | -3.0 | -2.5 | -2.0 | -1.5 | -1.0 | -0.5 | | 500Hz | -3.5 | -3.0 | -2.5 | -2.0 | -1.5 | -1.0 | -0.5 | 0.0 | | 1KHz | -3.0 | -2.5 | -2.0 | -1.5 | -1.0 | -0.5 | 0.0 | 0.5 | | 2KHz | -2.5 | -2.0 | -1.5 | -1.0 | -0.5 | 0.0 | 0.5 | 1.0 | | 8KHz | -2.0 | -1.5 | -1.0 | -0.5 | 0.0 | 0.5 | 1.0 | 1.5 | | 16KHz | -1.5 | -1.0 | -0.5 | 0.0 | 0.5 | 1.0 | 1.5 | 2.0 | The chart displays a polar coordinate system with angular positions in degrees and corresponding frequency values for each frequency band along the circular axis. The y-axis represents the magnitude of the measured variable at each angle.Kundenservice
Falls Du zu Deinem sE Mikrofon Fragen hast oder damit Probleme auftreten sollten, wende Dich für eine möglichst rasche Abwicklung bitte direkt an den Händler. Wenn eine technische Unterstützung erforderlich ist, wird diese durch den Händler angefordert: http://www.seelectronics.com/dealers
Sollten dennoch Probleme beim Kundenservice auftreten, wende Dich bitte direkt an uns:
http://www.seelectronics.com/contact-us
Abschließend möchten wir Dich an die 3-Jahres-Garantie von sE Electronics erinnern. Bitte registriere Dich dazu hier:
So kannst Du mit uns direkten Kontakt aufnehmen:
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Du kannst die Konformitätserklärung gerne bei uns kostenlos anfordern. Technische Änderungen vorbehalten.
