MANUALE UTENTE DynaCaster SE Electronics

我们的国际经销商和销售代表: http://www.seelectronics.com/contact-us 本产品满⾜“符合性声明”中列出的各项标准。如果您想获得“符合性声明”的免费副本，请与我们联系。技术数 据如有更改，恕不另⾏通知。16 Istruzioni per L’uso - IT Grazie! Grazie per aver scelto un microfono sE! Oltre ad alcune precauzioni di base sulla sicurezza, questo manuale include dettagli e specifiche per aiutarti ad ottenere il massimo dal tuo Dynacaster. Per favore, prenditi qualche minuto per leggerlo. Catturare un audio eccellente è la nostra passione. Speriamo sinceramente che apprezzerai il suono di questo microfono tanto quanto abbiamo amato progettarlo e costruirlo per te. Happy Broadcasting, Il Team sE

Breve Descrizione DynaCaster è stato progettato da zero per diventare il nuovo standard per i microfoni broadcast. La nuova capsula DMC8 ed il preamplificatore integrato DYNAMITE forniscono una mi gliore riproduzione sonora, una maggiore sensibilità e meno rumore rispetto agli standard dei decenni passati. La capsula ha un sistema brevettato di assorbimento degli urti integrato nel corpo, evitando la necessità di un ingombrante shockmount esterno. Soprattutto, i tre interruttori incassati sul retro del microfono consentono di regolare il Dynacaster in base alle vostre specifiche esigenze tonali. Il Dynacaster è compatibile con tutti i supporti da broadcast. Inoltre, il connettore XLR è integrato nel punto di montaggio del supporto, per un cablaggio discreto e per mantenere la massima discrezione durante le ripresevideo. Il filtro anti-pop interno a tre strati è rimovibile per essere pulito ed è stato progettato per offrire una protezione sufficiente per essere utilizzato senza il classico ingombrante filtro anti-pop esterno. Tuttavia, abbiamo incluso anche un filtro esterno, nel caso lo preferiate. Dynacaster non è solo un microfono per parlato. Può essere utilizzato per riprendere cantanti, strumenti acustici e amplificatori per chitarra. Tutte le caratteristiche che lo rendono perfetto nelle le applicazioni broadcast risultano in realtà molto utili anche in applicazioni musicali.

Contenuto della confezione

• Adattatore per asta microfonica

Controlli DynaCaster ha tre interruttori. Quello di mezzo attiva il preamplificatore DYNAMITE integrato. A sinistra ed a destra ci sono invece gli switch che consentono di mettere a punto il suono complessivo del microfono.17 Switch DYNAMITE I/O Quando lo switch DYNAMITE I/O nel mezzo è in posizione “ON”, il preamplificatopre interno DYNAMITE presente nel DynaCaster aggiunge 30 dB di gain addizionale, ideale per il parlato e per sorgenti più flebili. E’ richiesta l’alimentazione phantom. In posizione “OFF”, DynaCaster si comporta come un microfono completamente passivo e non richiede alcuna alimentazione phantom. Trim per basse frequenze Il trim a sinistra, Low Frequency Trim , permette di scegliere tra 3 diversi caratteri di risposta sulle basse frequenze . Nella posizione centrale è flat, e non ha alcuna azione sul suono. Nella posizione in basso vengono ridotte le basse per attenuare eventuali effetti di rimbombo eccessivi, come nel caso dell’effetto prossimità. Nella posizione in alto, le basse sono lievemente accentuate, ciò fornisce maggior corposità al suono del microfono, utile in situazioni dove il microfono è molto distante o quando si vuole riprendere uno strumento dal suono molto esile. Trim per alte frequenze Il trim a destra, High Frequency Trim, permette di variare le caratteristiche sonore del microfono relative alla sua “presenza”. Nella posizione in basso il suono rimane flat, immutato. La posizione centrale crea un leggero boost sulle alte frequenze per dare maggior chiarezza al suono o per aiutare la voce ad uscire meglio in ambienti particolarmente rumorosi. Nella posizione in alto, le alte frequenze che danno maggior presenza, vengono amplificate per aiutare la voce in ambienti troppo trattati ed assorbenti.

Filtro anti pop a tre strati I microfoni broadcast sono un punto fermo dei canali di social media che includono sia video che audio. Uno dei problemi che abbiamo cercato di affrontare nel progettare il Dynacaster è il fastidio visivo provocato dagli schermi e dai filtri anti-pop. Affinché i tuoi video siano sempre puliti ed ordinati, il DynaCaster è dotato di un filtro anti-pop interno a 3 strati. Questo filtro è stato ampiamente testato per resistere alle plosive, senza la necessità di alcuna protezione esterna aggiuntiva. Il filtro anti-pop a 3 strati e la griglia del microfono si rimuovono facilmente per una pulizia accurata. Basta girare la parte frontale del microfono in senso antiorario per rimuovere la griglia. Dopo di che, il filtro anti-pop si rimuove facilmente. Utilizzare un panno morbido, inumidito solo con acqua. Non utilizzare detergenti o liquidi aggressivi. Una volta pulito, riassemblare il microfono e girare la griglia frontale in senso orario fino a fissarla. Sei pronto ad partire!18 Consigli per un uso pratico Quando utilizzi il Dynacaster a distanza ravvicinata per la registrazione vocale, iniziate con il preamplificatore DYNAMITE inserito e il Low Frequency Trim posizionato verso il basso. Inizialmente tieni l’High Frequency Trim nella posizione in basso e valuta con attenzione il tono delle alte frequenze della tua voce. Se ti sembra già buono, lascialo così. Se senti le tue “s” sono troppo taglienti e penetranti, sposta il Trim High Frequency in posizione centrale. Se la tua voce suona cupa o poco comprensibile, sposta lo Switch High Frequency nella posizione in alto, per aumentare l’effetto di presenza. Quando si registrano strumenti o un cantante che canta, possiamo pensare agli interruttori del Dynacaster come a controlli di tone-shaping. A meno che l'alimentazione Phantom non sia disponibile, raccomandiamo generalmente di tenere il preamplificatore DYNAMITE inserito, dato che i preamplificatori microfonici incorporati su una console di mixaggio o un'interfaccia audio possono introdurre più rumore di quanto sia auspicabile con le impostazioni di guadagno più elevate. Se state riscontrando un sovraccarico, ad es. il preamplificatore del vostro mixer è in clipping nonostante il guadagno sia molto basso, allora procedete a disinserire il preamplificatore DYNAMITE, e compensate il guadagno sul mixer se necessario. Alimentazione Rischio di danneggiamento Non collegare il microfono a un'alimentazione diversa da una fonte di alimentazione Phantom a 48V. L'alimentazione Phantom è spesso integrata sia nei mixer che nelle interfacce audio e inserita tramite un interruttore sul pannello dell'unità. Verificare che qualsiasi potenziale fonte di energia esterna venga usata in sostituzione dell'alimentazione Phantom 48V integrata. Ti preghiamo di notare che l’alimentazione Phantom non può passare attraverso i connettori TRS. E’ necessario un cavo microfonico bilanciato con connettori XLR su entrambi i lati per fornire alimentazione Phantom ad un microfono. Sicurezza e manutenzione Rischio di danno Si prega di assicurarsi che l’apparecchiatura a cui il microfono verrà collegato soddisfi le norme di sicurezza applicate nel vostro paese e sia dotato di un cavo di terra. Pulire il microfono Il microfono deve essere pulito solo con un panno morbido. Non utilizzare detergenti o liquidi aggressivi.19 Specifiche tecniche Capsula Dinamica Bobina Alluminio Magnete Neodimio Diagramme polare Cardioide Risposta in frequenza 20 Hz - 19 kHz Sensibilita

2.0 / 60 mV/Pa (-54 / -24 dBV)

Alimentazione +48V Phantom power Consumo di corrente

Impedenza elettrica 300 / 135 Ohms Impedenza di carico raccomandata > 1k Ohms Connessioni Connettore XLR maschio a 3 pin Dimensioni Ø 62 x 220 mm / ø 2.44 x 8.66 in. Peso 732 g / 25.82 oz.

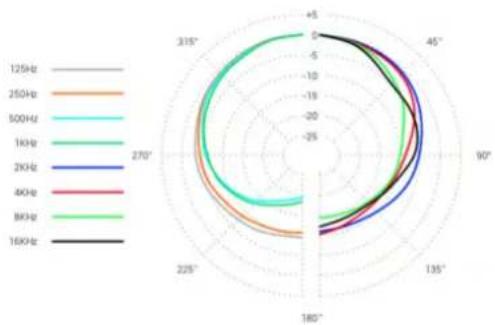

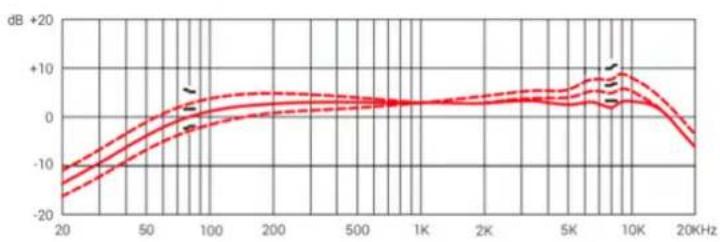

Risposta in frequenza Diagramma polare

Supporto In caso si verifichino problemi o per dubbi sull'utilizzo del prodotto, contattare subito il rivenditore, per il servizio più rapido e diretto. In caso sia necessario un intervento di riparazione, rivolgersi sempre ad un rivenditore autorizzato: http://www.seelectronics.com/dealers Se hai ancora problemi con il supporto o l'assistenza, non esitare a contattarci direttamente: http://www.seelectronics.com/contact-us Infine, ricorda di registrare la tua nuova attrezzatura con sE per estendere la garanzia a tre anni interi: http://www.seelectronics.com/registration20 Contatti Non esitare a contattarci: sE Electronics International, Inc. www.seelectronics.com 448 Ignacio Blvd, STE 411 [e-mail] Novato, CA 94949 USA
