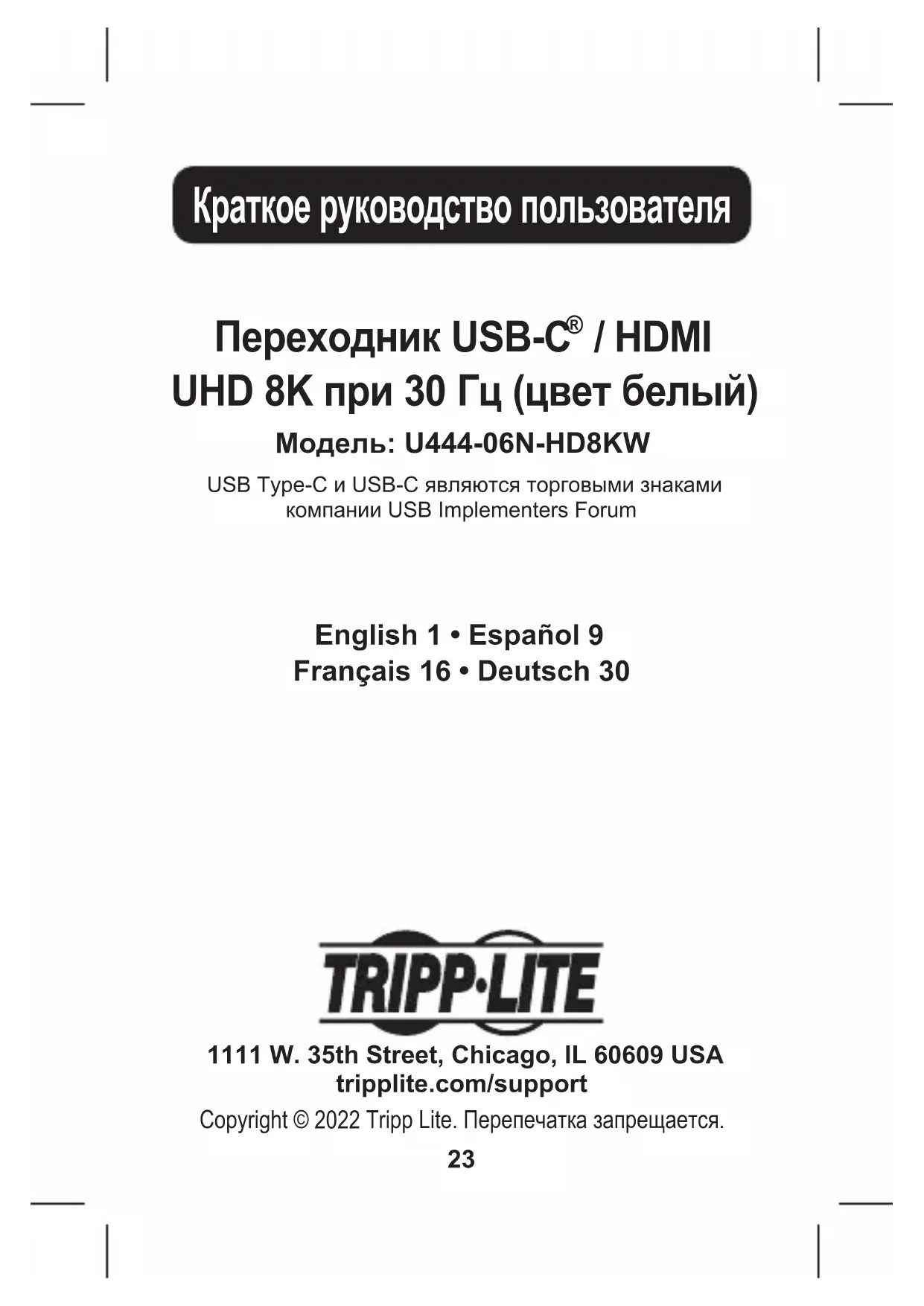

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U44406NHD8KW Tripp Lite

/ HDMI UHD 8K при 30 Гц (цвет белый) Модель: U444-06N-HD8KW USB Type-C и USB-C являются торговыми знаками компании USB Implementers Forum English 1 • Español 9 Français 16 • Deutsch 3024

• Подключение к монитору 8K HDMI через порт USB-C или Thunderbolt™ 3 ноутбука, планшета или другого устройства

• Поддержка режима USB DisplayPort Alternate, позволяющая передавать аудио-/видеосигнал через порт USB-C смартфона, планшета, устройства Ultrabook или компьютера

• Поддержка видеоразрешений до 7680 x 4320 (8K) при 30 Гц согласно требованиям стандарта HDMI 2.0

• Поддержка 8K/30 Гц при YCbCr 4:2:0 и 4K/120 Гц при YCbCr 4:4:4

• Совместимость с HDCP 2.3 и предыдущими версиями HDCP

• Поддержка декодера DSC 1.1/1.2a

• Поддержка 8/10/12-битной глубины цвета (36 бит)

• Подключение по технологии Plug-and-play без необходимости использования программного обеспечения или драйверов для работы Характеристики изделия25

• Краткое руководство пользователя

• Устройство с разъемом USB Type-C или Thunderbolt 3, поддерживающее режим USB DisplayPort Alternate

• HDMI-дисплей Опциональные комплектующие:

• 8K HDMI-кабели серии P568-XXX-8K6

• Высокоскоростные НDMI-кабели серии Р568 Содержимое упаковки Cиcтемные требования26

1. Вставьте разъем USB Type-C адаптера в порт

USB-C своего ноутбука или компьютера.

2. Подключите порт HDMI адаптера к HDMI-

монитору с помощью HDMI-кабеля (например, предлагаемых компанией Tripp Lite 8K HDMI- кабелей серии P568-XXX-8K6).

3. На дополнительном мониторе появляется

видеоизображение. Установите индивидуальные параметры отображения видеосигнала, используя соответствующие настройки своего устройства. Установка27 Технические характеристики

Вход USB Type-C (штекерный) Выход HDMI (гнездовой)

7680 x 4320 при 30 Гц (8K) HDCP 2.3 Разрядность цвета 8 / 10 / 12 бит (36 бит) Цветовая модель RGB/YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 DSC DSC 1.1/1.2a HDR HDR10+ Условия эксплуатации Диапазон рабочих

отнoсительной влажнoсти Относительная влажность от 10 до 90% Питание От шины Физические характеристики Длина кабеля 110 мм Размеры модуля [В x Ш x Г] 15,5 x 37 x 41,85 мм28 OГРАНИЧЕННАЯ ГАРАНТИЯ СРОКОМ 3 ГОДA Kомпания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение трех (3) лет с момента первоначальной покупки. Oбязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RМА — разрешение на возврат материалов) от компании TRIPP LITЕ или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный cервисный центр TRIPP LITЕ с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудовaние, поврежденное в pезультате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ

КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО

ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КOMMEРЧECKОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦEЛИ. B некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITЕ НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, CЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБCТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В CЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОCТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр. Гарантийные обязательства29 Информация по выполнению требований Директивы WЕЕЕ для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Eврoпейского союза) Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WЕЕЕ) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Тripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)

• Oтправку нового оборудования на переработку после окончательной выработки его pecypca Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях. Гарантийные обязательства 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support 22-01-309 93417B_RevA30 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Copyright © 2022 Tripp Lite. Alle Rechte vorbehalten. Kurzanleitung USB-C
